超声气体流量计在测量中常见的几种故障
超声波流量计常见故障分析及解决措施
超声波流量计常见故障分析及解决措施超声波流量计是一种非接触式、非侵入式的流量测量仪表，因其精准性高、使用便利等优良特性而被广泛应用于各种工业流量检测场合。
虽然超声波流量计具有很强的稳定性，但是在使用过程中仍旧会碰到一些常见的故障。
本文将就这些故障进行分析并提出相应的解决措施。
常见故障一：读数不准或漂移假如超声波流量计读数不准或显现漂移，那么很可能是以下原因导致：1.管道壁面显现结垢或沉淀物，影响了信号的反射和传输；2.管道内显现气泡、异物或水浸，影响了信号的传输；3.测量段长度不足或者安装位置不合理，使得流量场的稳定性不够，影响了信号的精准性；4.传感器的位置不合适，如太靠近弯头、截面变化处等；对于第一种情况，我们可以通过将管道进行清洗来解决。
对于第二种情况，需要适时检查管道内部是否有异物或者气泡，并进行相应处理。
对于第三种情况，我们可以加添测量段长度，或者重新调整安装位置来加添流场稳定性。
对于第四种情况，需要重新进行传感器的安装，并避开将传感器安装在易产生干扰的地方。
常见故障二：无法读取信号假如超声波流量计无法读取信号，那么很可能是以下原因导致：1.传感器连接不良或者存在断路；2.模拟电路板或者数字电路板存在损坏；3.传感器的超声波晶片损坏；对于第一种情况，我们需要检查传感器的连接是否正常，并使用万用表对传感器进行测量。
对于第二种情况，需要进行相应的电路维护和修理或更换电路板。
对于第三种情况，需要更换受损的超声波晶片，或者更换整个传感器。
常见故障三：测量范围不够假如超声波流量计的测量范围不够，那么很可能是以下原因导致：1.传感器安装角度不精准或者位置不合理；2.传感器超声波波束角度不匹配；3.测量流体介质密度或者温度发生变化。
对于第一种情况，我们需要重新进行传感器的安装，并确保传感器安装角度正确。
对于第二种情况，需要更换匹配优秀的超声波传感器，以保证测量精准性。
对于第三种情况，需要进行对流体介质密度或温度的校正。
超声波流量计常见故障

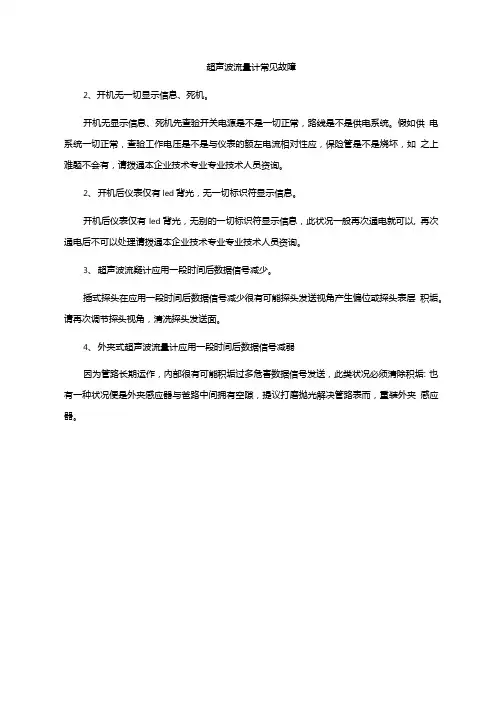

超声波流量计常见故障
2、开机无一切显示信息、死机。
开机无显示信息、死机先查验开关电源是不是一切正常，路线是不是供电系统。
假如供电系统一切正常，查验工作电压是不是与仪表的额左电流相对性应，保险管是不是烧坏，如之上难题不会有，请拨通本企业技术专业专业技术人员资询。
2、开机后仪表仅有led背光，无一切标识符显示信息。
开机后仪表仅有led背光，无别的一切标识符显示信息，此状况一般再次通电就可以, 再次通电后不可以处理请拨通本企业技术专业专业技术人员资询。
3、超声波流疑计应用一段时间后数据信号减少。
插式探头在应用一段时间后数据信号减少很有可能探头发送视角产生偏位或探头表层积垢。
请再次调节探头视角，淸冼探头发送面。
4、外夹式超声波流量计应用一段时间后数据信号减弱
因为管路长期运作，內部很有可能积垢过多危害数据信号发送，此类状况必须淸除积垢: 也有一种状况便是外夹感应器与爸路中间拥有空隙，提议打磨抛光解决管路表而，重装外夹感应器。
超声波流量计五种常见故障解决方法
超声波流量计五种常见故障解决方法超声波流量计是一种流量计量技术，它利用超声波对流体进行测量，可以测量液体、气体等流体的流速和流量。
在使用过程中，超声波流量计也会出现一些故障，影响流量计的精度和稳定性。
本文将介绍超声波流量计常见的五种故障以及相应的解决方法。
1. 声速传输时间偏差声速传输时间是超声波流量计的关键参数之一，它影响到测量精度。
如果声速传输时间偏差过大，会导致流量计的测量结果不准确。
造成声速传输时间偏差的原因可能是超声波传感器安装不当或者超声波传感器所处的环境变化。
解决方法如下：•检查传感器的安装是否符合要求•调整传感器的位置，避免环境因素的影响•对超声波传感器进行校准2. 液体中杂质过多在测量液体的过程中，液体中存在着杂质，如气泡、沉积物等，会影响超声波的传播和接收，降低测量精度。
解决方法如下：•定期清洗超声波传感器以及管路•预处理流体，例如过滤、除泡3. 管路设计不合理管路的设计会影响到流体的流动状态，进而影响测量结果。
如果管路的设计不合理，会出现回流、静态流等问题。
解决方法如下：•设计合理的管路系统•增加流量计局部阻力•调整管路中的流体流动状态4. 超声波传感器的磨损超声波传感器在长时间运行中会出现磨损，降低测量精度。
解决方法如下：•定期更换超声波传感器•在传感器使用前后进行校准，以检测传感器的磨损情况5. 数据异常在使用过程中，可能会出现数据异常等问题，导致测量结果不准确。
解决方法如下：•检查流量计的工作状态•检查测量管路及其接口•检查数据传输的稳定性在使用超声波流量计的过程中，以上五种故障是比较常见的问题，需要我们及时发现并及时解决，以保证流量计的正常运行。
超声波流量计常见故障原因分析及处理措施
超声波流量计常见故障原因分析及处理措施
1、超声波流量计原理及作用
超声波流量计主要是利用流体流动速度来检测实际流量的速度，能得到准确的天然气通过量，并推出整体天然气的存储量。
在实际应用中，超声波流量计能将日常状态下的天然量转换为标准状态下的天然量，进而得到精准的气体产热量。
2、超声波流量计常见故障原因分析及处理措施
（1）声速发生报警。
超声波流量计在正常工作中，如果所检测的声速值超过标准预设值，将会出现黄色报警信号；当超过标压值后，会出现红色报警信号。
工作人员可采用更换超声波流量计内部换能器的处理措施。
（2）声道增益过大报警。
当换能器所检测的信号较低时，会将报警信息传输到不同系统通道中，会导致控制面板出现问题。
工作人员应检测换能器的工作效率和控制面板的使用周期，如果超过使用周期后，需要进行更换。
超声波流量计不正常的现象和故障分析
超声波流量计不正常的现象和故障分析超声波流量计是一种常用的流量测量仪器，适用于各种液体介质的流量测量。
但是在使用过程中，有时会出现一些常见的问题，导致测量数据不准确或者无法正常工作。
本文将分析超声波流量计常见的故障现象及其解决方法。
故障现象1. 信号不稳定超声波流量计的工作原理是通过发射超声波向流体介质中传输，通过接收到反射回来的超声波来测量流体介质的流速和流量。
如果信号不稳定，测量结果会受到影响。
导致信号不稳定的原因可能是：•接收器或发射器故障•测量介质的温度或压力变化•测量介质中含有气体或泡沫2. 测量值不准确超声波流量计的测量值主要受到流体介质的影响，如果测量值不准确，则有可能是以下原因导致：•测量时超声波遇到悬浮物或沉积在管壁上的污垢•发射和接收器之间存在物理干扰•测量介质的物理特性发生变化（例如温度和密度）3. 无法正常工作有时超声波流量计会出现无法正常工作的情况，如无法通电或无法采集测量数据。
此时，可能是以下原因之一造成的：•超声波流量计电源故障•测量系统接线松动、短路或断开•测量介质不符合要求或流量计未正确安装故障分析及解决方法1. 信号不稳定•检查超声波流量计的发射器和接收器是否故障或者损坏，如果是，及时更换或维修。
•检查测量介质的温度和压力是否稳定，在温度变化大的环境中建议使用补偿器来精确衡量流量。
•如果测量介质中含有气体或泡沫，可以使用波纹管或气体分离器，在测量位置设置冲洗管，能够有效地消除气体和泡沫。
2. 测量值不准确•定期清洗管壁，除去悬浮物和厚积的污垢等物质。
•确保测量介质中无气体和泡沫，并且更换不合适的测量介质，以免干扰测量。
•测量时，避免物理干扰，可以选择不同的安装位置或更改发射和接收器的位置，使测量更精确。
3. 无法正常工作•首先确保超声波流量计有电，如有需要请更换或修复电源。
•检查测量系统的接线是否松动、短路或断开，需要重新连接，或者修复断路。
•当超声波流量计无法正常工作时，可以通过调整测量介质的流量和速度，或者重新安装流量计来检查有无故障。
流量计常见的故障及原因
流量计常见的故障及原因流量计是一种用于测量流体流动速度和体积流量的仪器。
它广泛应用于工业自动化系统中，用于监测和控制流体流量。
然而，流量计也会遇到一些常见的故障。
下面将介绍一些常见的流量计故障及其原因。
一、零点漂移零点漂移是指流量计在没有流体流动时，显示的流量值不为零。
零点漂移的原因可以有以下几种：1. 传感器失灵：流量计的传感器可能会出现故障，导致零点漂移。
例如，传感器的灵敏度下降、丢失信号等问题会造成零点漂移。
2. 温度变化：流量计的工作环境温度变化可能会导致零点漂移。
例如，在高温环境下，流量计的部件可能会膨胀，导致零点漂移。
3. 压力变化：流量计的工作环境压力变化也可能引发零点漂移。
例如，压力过大或过小会对流量计的灵敏度产生影响，导致零点漂移。
二、量程漂移量程漂移是指流量计在流体流动过程中，显示的流量值与实际值存在偏差。
量程漂移的原因可以包括以下几个方面：1. 流体性质改变：流体的温度、密度、粘度等物理性质发生变化时，流量计的测量结果也会发生偏差。
例如，测量液体流量的流量计，在液体温度上升时，液体的体积膨胀，导致流量计的测量结果偏高。
2. 污物堵塞：流量计传感器或管道中的污物会导致堵塞，影响流体的流动，从而引发量程漂移。
例如，液体中存在的杂质会依附在流量计传感器上，减少传感器的灵敏度，导致测量结果偏低。
3. 机械磨损：流量计在长时间使用后，传感器或其他部件可能会磨损，导致灵敏度下降，进而引发量程漂移。
三、误差累积流量计的测量误差在一定时间内会累积，导致测量结果与实际值之间存在较大偏差。
误差累积的原因主要包括以下几个方面：1. 传感器精度问题：流量计的传感器精度不高，在测量过程中会产生一定误差，随着时间的推移逐渐累积。
2. 漏气或泄漏：流量计的管道系统存在漏气或泄漏现象时，会导致误差累积。
例如，管道接头松动、密封件老化等问题都会造成气体或液体泄漏，影响测量结果的准确性。
3. 信号干扰：流量计系统受到电磁场、无线电频率等外界干扰时，会引发误差累积。
超声波流量计特点及常见故障的诊断分析
超声波流量计特点及常见故障的诊断分析
超声波流量计是利用超声波技术来测量流体流量的一种流量计。
超声波流量计具有以下特点：
1.非侵入式：无需与流体直接接触，能够避免流体中的颗粒、沉淀物等对测量的干扰。
2.高精度：超声波流量计能够测量细微的流量变化，精度高达0.5%。
3.范围广：适用于测量各种介质的流量，如液体、气体、蒸汽等。
4.抗干扰：超声波流量计对电磁干扰、震动、温度等外界干扰具有较强的抗干扰能力。
然而，超声波流量计在使用过程中也可能出现常见故障，如下：
1.拔插线路不当：在安装、维修、更换设备时，必须严格按照操作步骤进行，以避免线路错位、插头松动等问题。
2.测量不准确：超声波流量计测量不准确的原因很多，可能是超声波波束衰减不均，管道内介质杂质过多或存在空气泡，测量粘度大的液体时，应选择长时间常数或侵入型物料来解决此问题。
3.通讯故障：如超声波流量计无法通过通讯接口与上位机通讯，建议先检查通讯线，如果不存在线路问题，则需要检查设备本身是否存在设备损坏、程序中断等问题。
4.维护不当：超声波流量计应每年至少进行一次校准，并及时清洁测量传感器内部。
在清洁时，一定要避免使用刷子、铁丝等容易划伤表面的清洁工具。
总之，超声波流量计具有很高的测量精度和稳定性，在使用中如按照操作步骤正确安装、维护，可以避免常见故障的发生并延长设备寿命。
超声波流量计的常见五大故障及解决方法有哪些呢？及操作规程
超声波流量计的常见五大故障及解决方法有哪些呢？及操作规程超声波流量计的常见五大故障及解决方法有哪些呢？超声流量计和电磁流量计一样，因仪表流通通道未设置任何阻拦件，均属无阻拦流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，近年来它是进展快速的一类流量计之一、那么，超声波流量计的常见五大故障及解决方法有哪些呢？一、读数不稳定变化猛烈原因分析：安装超声波流量传感器的管道振动大或存在更改流态装置（如流量计安装在调整阀、泵、缩流孔的下流）。
解决方法：将流量传感器改装在阔别振动源的地方或移至更改流态装置的上游。
二、读数不精准，误差大原因分析：1、超声波流量计传感器装在水平管道的顶部和底部的沉淀物干扰超声波信号。
解决方法：将传感器装在管道两侧。
2、超声波流量计传感器装在水流向下的管道上，管内未充分流体。
解决方法：将传感器装在充分流体的管段上。
3、存在使流态强列烈波动的装置如：文氏管、孔板、涡街流量计、涡轮番量计或部分关闭的阀门，正好在传感器发射和接收的范围内，使读数不精准。
解决方法：将传感器装在阔别上述装置的地方，传感器上游距上述装置30D，下游距上述装置10D或移至上述装置的上游。
4、超声波流量计输入管径与管道内径不匹配。
解决方法：修改管径，使之匹配。
三、传感器是好的，但流速偏低或没有流速原因分析:1、由于管道外的油漆、铁锈未清除干净。
解决方法：重新清除管道，安装传感器。
2、管道面凹凸不平或超声波流量计安装在焊接缝处。
解决方法：将管道磨平或阔别焊缝处。
3、管道圆度不好，内表面不光滑，有管衬式结垢。
若管材为铸铁管，则有可能显现此情况。
解决方法：选择钢管等内表面光滑管道材质或衬的地方。
4、被测介质为纯洁物或固体悬浮物过低。
解决方法：选用适合的其它类型仪表。
5、传感器安装纤维玻璃的管道上。
解决方法：将玻璃纤维除去。
6、传感器安装在套管上，则会减弱超声波信号。
解决方法：将传感器移到无套管的管段部位上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声气体流量计在测量中常见的几种故障
使用超声气体流量计，在测量的过程中难免会出现故障。
我们可以学习几种常见故障从而解决，既节约了时间也学习了东西，岂不两全其美。
仪器仪表世界网指出以下几种超声气体流量计在测量中常见故障
1.信号强度较低故障
信号强度是测量诊断参数中的最重要一项，如果此项参数不正常，通常仪表会报故障，测量失败。
一般情况下，信号强度越大，测量值越稳定可信，越能长时间可靠的运行。
安装时应尽量调整探头的位置和检查耦合剂是否充分，确保得到最大的信号强度。
系统能正常工作的条件是两个方向上的信号强度大于60.0。
当信号强度太低时，这时应检查测量点选择(压力、直管长度)、管道表面处理、探头的安装、耦合剂、探头间距，仪表设置。
2. 声速故障
声速SNDSP(soundspeed)是诊断参数中的另一个常用参数，指仪表实际测得的超声波信号在该种气体中的传播速度。
当该值与仪表参数设置中该种气体的理论声速作比较，如果误差超出一定范围时(例如误差超出±20%)时，就会出现声速故障，这时应检查探头的安装及探头间距，仪表设置。
(超声波信号在常见气体中的传播速度范围一般在300m/s至1000m/s)。
3. 信号质量故障
信号质量是指收信号的好坏程度。
信号质量差的原因可能是干扰大，或者是探头安装不好，或者使用了质量差、非专用的信号电缆。
一般情形下应反复调整探头，检查耦合剂是否充分，直到信号质量尽可能大时为止。
4.“时差”示数波动太大故障
“总传输时间、时差”能反应安装是否合适，因为流量计内部的测量运算是基于这两个参数的，所以当“时差”示数波动太大时，所显示的流量及流速也将跳变厉害，出现这种情况说明信号质量太差，可能是管路条件差，探头安装不合适或者参数输入有误。
5.传输时间比故障
传输时间比用于确认探头安装间距是否正确。
在安装正确的情况下传输比应为100±3。
当传输比超出100±3的范围时，应检查参数(管外径、壁厚、管材、衬里等)输入是否正确、探头的安装距离是否与仪表中所显示的数据一致、探头是否安装在管道轴线的同一直线上、是否存在太厚的结垢、安装点的管道是否椭圆变形等。
