疏水阀说明书
疏水阀详细介绍范文
疏水阀详细介绍范文疏水阀是一种用于控制管道中液体排放的阀门。
它的主要作用是排除管道中的冷凝水或其他非必要的液体，以确保管道的正常运行。
疏水阀的种类繁多，不同的疏水阀适用于不同的工作环境和流体介质。
本文将详细介绍疏水阀的原理、分类、结构和应用，并探讨其在工业生产中的重要性。
一、疏水阀的原理疏水阀的工作原理基于液体的密度和压力差异。
当管道中存在冷凝水或其他非必要的液体时，疏水阀的主要任务是将这些液体排出。
疏水阀在管道中的位置通常是在垂直向下的最低点，以便液体能够自然地流出。
疏水阀的工作过程如下：当管道中的液体含有冷凝水或其他非必要的液体时，这些液体会积聚在疏水阀的底部。
随着液体的积聚，疏水阀内部的浮球或其他开关装置会受到液体的压力而被推开，从而打开阀门。
一旦阀门打开，液体就会被自然地排出管道。
当液体排出后，疏水阀会自动关闭，防止管道中的气体或蒸汽逆流。
这种自动关闭的机制是通过疏水阀内部的弹簧或其他装置实现的。
当液体排出后，阀门会受到弹簧或其他装置的作用而自动关闭，从而保持管道的密封性。
二、疏水阀的分类根据疏水阀的工作原理和结构特点，疏水阀可以分为以下几类：1.浮球式疏水阀：浮球式疏水阀是一种常见的疏水阀类型。
它的工作原理是通过浮球的浮力来控制阀门的开关。
当液体积聚到一定程度时，浮球会被推开，阀门打开，液体排出。
一旦液体排出后，浮球会下沉，阀门关闭。
2.调节式疏水阀：调节式疏水阀是一种可以根据实际需要调节排放流量的疏水阀。
它的工作原理是通过调节阀门的开度来控制排放流量。
调节式疏水阀通常配有调节螺钉或其他装置，可以根据需要手动或自动地调节阀门的开度。
3.落水式疏水阀：落水式疏水阀是一种通过液体重力作用来控制阀门的开关的疏水阀。
它的工作原理是当液体积聚到一定程度时，液体的重力会使阀门打开，液体排出。
一旦液体排出后，阀门会自动关闭。
4.电磁式疏水阀：电磁式疏水阀是一种通过电磁铁的吸合和释放来控制阀门的开关的疏水阀。
蒸汽疏水阀的设置
操作蒸汽疏水阀时，需根据实际情况 选择合适的类型和规格，安装在蒸汽 系统的适当位置，并定期进行维护和 检查，以确保其正常工作。
02
蒸汽疏水阀的安装位置与 选择
安装位置
靠近用汽设备
便于维修
蒸汽疏水阀应安装在用汽设备的蒸汽进 口附近，以便及时排除设备内的冷凝水 ，避免蒸汽带水对设备造成损坏。
蒸汽疏水阀的安装位置应便于日常的 维护和检修，以便及时处理故障和更 换损坏的零件。
安装注意事项
确保安装基础平整
蒸汽疏水阀的安装基础应平整、 坚固，以避免因基础不平等导致
蒸汽疏水阀的损坏。
安装方向正确
根据蒸汽疏水阀的安装要求，确保 其安装方向正确，以便于排水和维 修。
管道连接牢固
蒸汽疏水阀与管道的连接应牢固、 紧密，以防止蒸汽泄漏和冷凝水倒 流。
03
蒸汽疏水阀的调试与运行
调试步骤
定期检查
定期对蒸汽疏水阀进行检查，包 括阀门的密封性能、活动部件的
润滑情况等。
清洁与保养
定期清理蒸汽疏水阀内部的杂质 和污垢，保持阀门的良好工作状
态。
更换磨损件
对于磨损严重的部件，应及时进 行更换，防止影响阀门性能。
常见问题与解决方案
阀门泄漏
检查阀门的密封垫片是否完好，如 有问题及时更换；对于其他部位泄
在食品加工设备中，蒸汽疏水阀能够控制蒸汽的使用，防 止设备内部积水，保持食品的卫生安全和加工效率。
案例一：工业蒸汽系统中的疏水阀设置
在工业蒸汽系统中，蒸汽疏水 阀的设置需要根据实际情况进
行选择和配置。
需要考虑蒸汽系统的压力、 温度、流量等参数，以及管 道走向、设备布局等因素。
蒸汽疏水阀的正确设置能够有 效地排除冷凝水和空气，保证 蒸汽系统的正常运行，提高生
蒸汽疏水阀的使用方法
蒸汽疏水阀的使用方法蒸汽疏水阀是一种常用的蒸汽管道设备，主要用于排除蒸汽管道中的凝结水或非凝结性气体，保证蒸汽管道的正常运行。
本文将介绍蒸汽疏水阀的使用方法，包括安装、调试、维护等方面。
安装在安装蒸汽疏水阀前，需要对设备进行检查，确保无损坏和松动现象。
接下来进行以下步骤：1.清洗管道：在安装前，需要清洗整个蒸汽管道，以确保无异物混入疏水阀内部，影响其使用效果。
2.安装阀门：首先在蒸汽管道中定位安装点，然后将疏水阀安装在管道上。
安装时需要根据管道的负荷和蒸汽流量选择合适的型号和规格。
3.连接管道：连接蒸汽疏水阀与管道时，需要确保安装牢固，不漏气、不漏水。
调试安装完成后，需要进行调试。
以下是调试步骤：1.开始蒸汽：首先需要将蒸汽管道内的疏水阀关闭，然后打开进入疏水阀的蒸汽阀门，让蒸汽进入疏水阀内部。
2.调整阀门：接下来可以根据实际情况调整蒸汽疏水阀的阀门，以满足管道要求。
3.检查操作：在调整阀门过程中，需要不断检查阀门的状态以及蒸汽管道中的状况，确保安全和正常。
维护蒸汽疏水阀是一种长期使用的设备，需要进行定期维护，以下是常见的维护措施：1.清洗维护：定期清洗蒸汽疏水阀内部，避免杂质和异物影响其使用效果。
2.润滑维护：根据使用情况，在合适的时间周期内为蒸汽疏水阀添加润滑油。
3.备用维护：当蒸汽疏水阀损坏或失效时，及时更换备用设备，避免影响蒸汽管道的正常运行。
总结在蒸汽管道中，蒸汽疏水阀的作用不可忽视。
安装、调试和维护都是保证蒸汽管道正常运行的必要过程。
通过掌握以上方法和技巧，可以有效地保障蒸汽管道的安全和稳定运行。
疏水阀设备安全操作规程

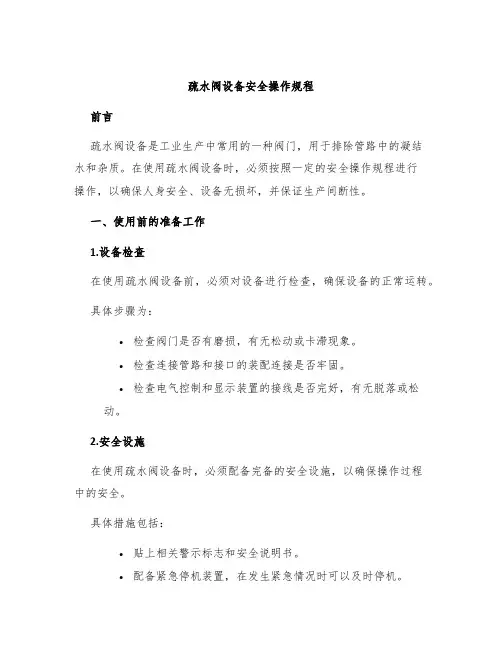

疏水阀设备安全操作规程
前言
疏水阀设备是工业生产中常用的一种阀门，用于排除管路中的凝结
水和杂质。
在使用疏水阀设备时，必须按照一定的安全操作规程进行
操作，以确保人身安全、设备无损坏，并保证生产间断性。
一、使用前的准备工作
1.设备检查
在使用疏水阀设备前，必须对设备进行检查，确保设备的正常运转。
具体步骤为：
•检查阀门是否有磨损，有无松动或卡滞现象。
•检查连接管路和接口的装配连接是否牢固。
•检查电气控制和显示装置的接线是否完好，有无脱落或松动。
2.安全设施
在使用疏水阀设备时，必须配备完备的安全设施，以确保操作过程
中的安全。
具体措施包括：
•贴上相关警示标志和安全说明书。
•配备紧急停机装置，在发生紧急情况时可以及时停机。
自由浮球式疏水阀安全操作及保养规程
自由浮球式疏水阀安全操作及保养规程自由浮球式疏水阀是工业设备中常用的一种阀门，能够在高温、高压的条件下自动排放管道中的冷凝水，并保持系统正常运行。
正确操作和保养疏水阀能够保障生产安全和减少经济损失。
基本结构和工作原理自由浮球式疏水阀主要由阀体、法兰、阀盖、阀簧、弹簧、阀杆、阀座和浮球等部分组成。
当管道中产生冷凝水时，水将进入阀体内部，浮球即会随着液位的变化自由浮动。
在液位达到设定高度时，浮球会推动阀杆向上运动，打开阀门，将冷凝水经管道排出。
当管道中无水或者水位较低时，浮球会被阀簧和弹簧作用下推回原位，关闭阀门。
安全操作规程1.阀门安装在安装疏水阀之前，要进行前期调查，了解管道压力、温度、介质等相关信息。
在安装时，应注意以下事项：•疏水阀要垂直安装，以免其浮球不能自由浮动。
•确保疏水阀与管道法兰连接密封可靠。
•安装好后应进行压力试验，检测阀门是否有泄漏现象。
2.阀门启动在启动疏水阀之前，首先要排除管道内水汽，确保管道是干燥的。
启动时，应按照以下步骤操作：•逐步开启排气阀门和疏水阀进口阀门，以使管道内的水汽排除干净。
•慢慢开启疏水阀出口阀门，排出管道中的冷凝水。
•关闭排气阀门和进口阀门。
3.阀门维护定期对疏水阀进行维护，可保证其正常运行和延长使用寿命。
维护时，应注意以下事项：•检查阀门是否有渗漏等现象，如发现问题应及时处理。
•清洗阀座、阀门、浮球等部件，以保证其正常运行。
•定期检查阀门的弹簧和阀簧，如发现变形或损坏应及时更换。
•定期涂抹润滑油，以保证阀门正常开闭。
注意事项•疏水阀的安装、启动和维护必须由专业人员操作。
•在使用疏水阀时应注意操作规程，严禁随意更改阀门设置参数。
•在排放冷凝水时，应将排放管道的口径设置得比疏水阀出口阀门口径大，以免冷凝水流速过快，产生液锤。
•在疏水阀维护时应先气泄后开保险门，保证系统安全。
结论自由浮球式疏水阀是工业生产中常用的一种阀门设备，正确操作和维护可保证其正常运行，为工业生产提供保障。
蒸汽疏水阀的设置
该型疏水阀噪声小，凝结水排除快，外形较其它类型的疏水阀要大，需 水平安装，适用于大排水量。阀的允许背压度不低于80%。
其他类型疏水阀
有些疏水阀具有热动力型或热静力型或机械型两种或两种以上的性能， 有些疏水阀具有常规疏水阀不具备的功能。例如：浮子型双金属疏水阀， 这种疏水阀结构复杂，动作灵敏，具有疏水阀、过滤器、排空气、止回 阀、截止阀和旁通阀的功能，在规定的操作范围内都能正常工作，作为 防冻型的，必须水平安装。
倒吊桶式(钟形浮子式)疏水阀
间歇排放凝结水，漏汽量为2%~3%，可排空气，额定工作压力范围小于1.6MPa(表)，使用条 件可以自动适应。允许背压度为80%，但进出口压差不能小于0.05MPa。动作迟缓，有规律 性，性能稳定、可靠。工作压力必须与浮筒的体积、重量相适应，阀结构较复杂，阀座及销 钉尖易磨损，使用前应充水。
疏水阀选型参数
疏水阀的型式(工作特性)； 疏水阀的容量(凝结水排量)； 疏水阀的最大使用压力； 疏水阀的最高使用温度； 正常工况下疏水阀的进口压力； 正常工况下疏水阀的出口压力(背压)； 疏水阀的阀体材料； 疏水阀的连接管径(配管尺寸)； 疏水阀的进口、出口的连接方式
选型注意事项
杠杆浮球式水阀
结构较为复杂，灵敏度稍低，连续排水，漏汽量小。分为具有自动排气功能和不具有自动排 气功能两种，当选用后者时，需选用附加热静力型排气阀或设置手动放空阀。能适应负荷的 变化，可自动调节排水量，但抗水击、抗污垢能力差。
浮球式双座平衡型疏水阀(G型)
排水量大，可达60t/h，相对同类疏水阀体积小、重量轻，内装有双金属空气排放阀，能自动 排除空气。浮球内装有挥发性液体，增加了浮球的耐压、抗水击能力，可连续排水。
膜盒蒸汽压力式疏水阀
蒸汽疏水阀的使用方法
蒸汽疏水阀的使用方法简介蒸汽疏水阀是一种用于控制管道和设备中产生的凝结水的工具。
正常使用情况下，疏水阀应该完好无损，能够准确地控制凝结水的排放。
本文将介绍蒸汽疏水阀的使用方法和维护注意事项。
使用方法1.安装位置疏水阀的安装位置至关重要，应该安装在水平或者略微向下的方向，以保证凝结水能够顺畅地流入疏水阀，并排出管道。
过高或者过低的安装位置都会影响疏水阀的正常工作，导致生产中出现问题。
2.排气操作在安装疏水阀之前，需要进行排气操作，确保管道中没有空气，否则会影响疏水阀的排水功能。
排气操作的方法很简单，只需要在疏水阀处打开排气阀门，直到排出空气即可。
3.调整压力疏水阀具有自动调节压力的功能，但是在使用中，我们仍然需要根据实际情况进行调整。
如果压力过高，疏水阀的排水能力会受到限制，反之，排水量会过大。
因此，我们需要根据具体情况进行调整，确保疏水阀能够正常排水。
4.维护保养疏水阀的维护保养也是至关重要的一环。
平时需要定期检查疏水阀的工作状态，如果发现疏水阀的排水量不足，或者出现漏水等问题，需要及时进行检修。
此外，冬季使用时，需要特别注意保温措施，以防止结冰影响正常工作。
注意事项1.使用前需要对疏水阀的安装位置进行仔细考虑，确保安装位置合理。
2.在使用前，需要对疏水阀进行排气操作，确保管道中没有空气。
3.在使用中，需要根据实际情况调整压力，以确保疏水阀的正常工作。
4.在使用和检修过程中，需要格外注意安全问题，避免发生意外事故。
5.定期对疏水阀进行检查和维护，确保疏水阀的正常工作。
结论蒸汽疏水阀作为一种用于控制管道和设备中产生的凝结水的工具，在生产中具有重要的作用。
因此，正确使用蒸汽疏水阀，并注意维护保养工作，能够有效地延长其使用寿命，保证生产的正常进行。
疏水阀的操作方法
疏水阀的操作方法
疏水阀的操作方法如下：
1.确保疏水阀处于关闭状态。
2.检查疏水阀与排水管道之间是否有任何堵塞或阻塞物。
如果有，则清除它们。
3.打开与疏水系统相连接的主管阀门。
4.缓慢打开疏水阀，以减小水流冲击和阀门损坏的风险。
可以使用阀门手轮或其他指示器进行开启。
5.观察疏水阀上排出的水流量和压力。
确保水流顺畅，并且在正常范围内。
6.如果疏水阀排出的水流较少或压力较高，可能需要调整或清洁疏水阀或与之相连的其他组件。
7.在需要排空系统或维修疏水阀时，可以完全关闭疏水阀。
8.定期检查和维护疏水阀，以确保其正常运行。
