实验一液压动力元件拆装一、实验目的通过对液压泵的拆装可加深对泵结构及其工作原理的了解,能对液压泵的加工及装配工艺有一个初步的结识,并了解如何结识液压泵的铭牌、型号等内容。

二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、各类液压泵(齿轮泵、双作用叶片泵、限压式变量叶片泵)三、实验内容及环节拆解各类液压元件,观测及了解各零件在液压泵中的作用,了解各种液压泵的工作原理,按一定的环节装配各类液压泵。

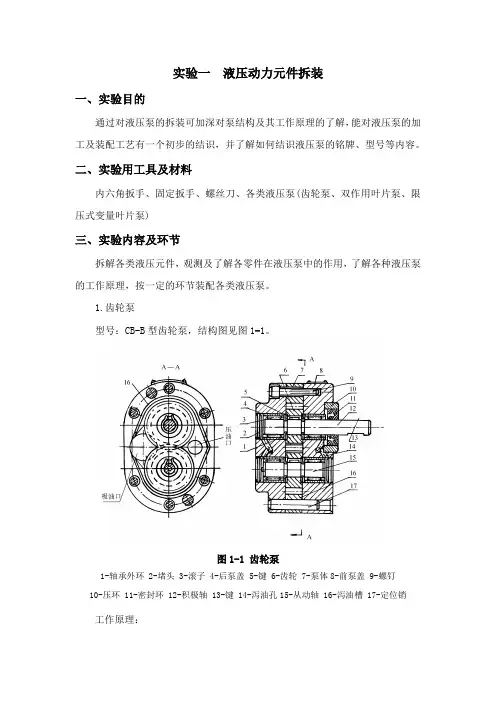

1.齿轮泵型号:CB-B型齿轮泵,结构图见图1-1。

图1-1 齿轮泵1-轴承外环 2-堵头 3-滚子 4-后泵盖 5-键 6-齿轮 7-泵体8-前泵盖 9-螺钉10-压环 11-密封环 12-积极轴 13-键 14-泻油孔15-从动轴 16-泻油槽 17-定位销工作原理:在吸油腔,轮齿在啮合点互相从对方齿谷中退出,密封工作空间的有效容积不断增大,完毕吸油过程。

在排油腔,轮齿在啮合点互相进入对方齿谷中,密封工作空间的有效容积不断减小,实现排油过程。

2.双作用叶片泵型号:YB-6型叶片泵,结构图见图1-2。

工作原理:当轴3带动转子4转动时,装于转子叶片槽中的叶片在离心力和叶片底部压力油的作用下伸出,叶片顶部紧贴与顶子表面,沿着定子曲线滑动。

叶片往定子的长轴方向运动时叶片伸出,使得由定子5的内表面、配流盘2、7、转子和叶片所形成的密闭容腔不断扩大,通过配流盘上的配流窗口实现吸油。

往短轴方向运动时叶片缩进,密闭容腔不断缩小,通过配流盘上的配流窗口实现排油。

转子旋转一周,叶片伸出和缩进两次。

图1-2 双作用叶片泵1-滚针(动)轴承 2-吸油盘 3-传动轴 4-转子 5-定子 6-泵体7-压油盘 8-滚针(动)轴承盖 9-叶片3. 内反馈限压式变量叶片泵型号:YBN型内反馈限压式变量叶片泵结构简图见图1-3(1)变量原理依据弹簧弹力与油液对定子内表面的作用力的合力产生的水平分力Fsinθ互相大小关系,使定子产生水平方向的运动,改变定子与转子的偏心量的大小,进而改变泵的排量和流量。
