微波煅烧仲钨酸铵制取三氧化钨
纳米WO3的性质及应用
纳米WO3的性质及应用摘要：WO3是一种过渡金属半导体，位于元素周期表第 6 周期 VI B 族，带隙约为2.6eV，有着非常丰富的物理化学性能，本文就WO3性质及应用作一个简要的综述，并展望其发展方向。
关键词：WO3，性质，应用1 引言WO3是带隙约为2.6eV的过渡金属半导体，是一种重要的功能材料，因其优越的物理化学性能成为研究的热点。
WO3位于元素周期表第 6 周期 VI B 族，在自然界以钨华或钨赭石矿物态存，在空气和氧气中煅烧钨酸或仲钨酸铵，可以得到三氧化钨。
WO3的结构类似于ReO3的晶体，它的结构单元是钨离子位于八面体的中心，六个氧原子构成一个正八面体的顶点[1]。
退火温度和退火时间以及掺杂都对WO3的晶相有很大的改变。
WO3常见的晶系有单斜晶系，正交晶系，立方晶系和六方晶系。
WO3因其优越的物理化学性能在传感器，光电器件，太阳能电池，光催化等领域都有广泛的应用。
本文在前人研究的基础上就WO3的结构性质及应用作简要的概述。
2 性质及应用WO3的密度为7.2~7.4 g/cm3，沸点1700~2000℃之间，高于800℃时显著升华，三氧化钨不溶于除氢氟酸以外所有的无机酸，但易溶于碱金属氢氧化物的水溶液和碱金属氢氧化物及碳酸盐的溶体中。
水热法制备WO3的过程中很容易带上结晶水而得到WO3.nH2O，对其进行退火就能脱水得到WO3，很多科学家在上个世纪都对带结晶水的WO3进行过研究，发现其与WO3的性质并无不同。
2.1 气敏性能WO3具有很好的气敏性能，是一种很好的气敏材料，利用这一性质，可以制作为气敏传感器。
研究表明，氧化钨基气敏材料能准确检测出H2S，O3，NH3，NO2等，被认为最有前景的气敏材料之一。
WO3纳米材料由于比较面积大，所以具有较强的吸附功能，当它与空气中的H2、NH3接触时，会发生如下反应[2]：A+为H、Na等阳离子，当阳离子注入透明的WO3薄膜时， WO3的颜色由淡黄变为深蓝，AxWO3是含W5+的钨青铜。

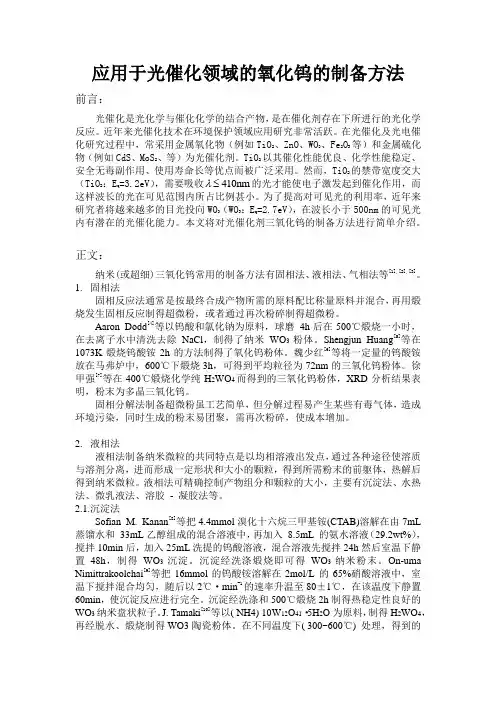

应用于光催化领域的氧化钨的制备方法
应用于光催化领域的氧化钨的制备方法 前言：光催化是光化学与催化化学的结合产物，是在催化剂存在下所进行的光化学反应。
近年来光催化技术在环境保护领域应用研究非常活跃。
在光催化及光电催化研究过程中，常采用金属氧化物（例如TiO 2、ZnO 、WO 3、Fe 2O 3等）和金属硫化物（例如CdS 、MoS 2、等）为光催化剂。
TiO 2以其催化性能优良、化学性能稳定、安全无毒副作用、使用寿命长等优点而被广泛采用。
然而，TiO 2的禁带宽度交大（TiO 2：E q =3.2eV ），需要吸收410nm λ≤的光才能使电子激发起到催化作用，而这样波长的光在可见范围内所占比例甚小。
为了提高对可见光的利用率，近年来研究者将越来越多的目光投向WO 3（WO 3：E q =2.7eV ），在波长小于500nm 的可见光内有潜在的光催化能力。
本文将对光催化剂三氧化钨的制备方法进行简单介绍。
正文：纳米(或超细)三氧化钨常用的制备方法有固相法、液相法、气相法等[1],[2],[3]。
1. 固相法固相反应法通常是按最终合成产物所需的原料配比称量原料并混合，再用煅烧发生固相反应制得超微粉，或者通过再次粉碎制得超微粉。
Aaron Dodd [4]等以钨酸和氯化钠为原料，球磨 4h 后在500℃煅烧一小时，在去离子水中清洗去除NaCl ，制得了纳米WO 3粉体。
Shengjun Huang [5]等在1073K 煅烧钨酸铵2h 的方法制得了氧化钨粉体。
魏少红[6]等将一定量的钨酸铵放在马弗炉中，600℃下煅烧3h ，可得到平均粒径为72nm 的三氧化钨粉体。
徐甲强[7]等在400℃煅烧化学纯H 2WO 4而得到的三氧化钨粉体，XRD 分析结果表明，粉末为多晶三氧化钨。
固相分解法制备超微粉虽工艺简单，但分解过程易产生某些有毒气体，造成环境污染，同时生成的粉末易团聚，需再次粉碎，使成本增加。
2. 液相法液相法制备纳米微粒的共同特点是以均相溶液出发点，通过各种途径使溶质与溶剂分离，进而形成一定形状和大小的颗粒，得到所需粉末的前躯体，热解后得到纳米微粒。

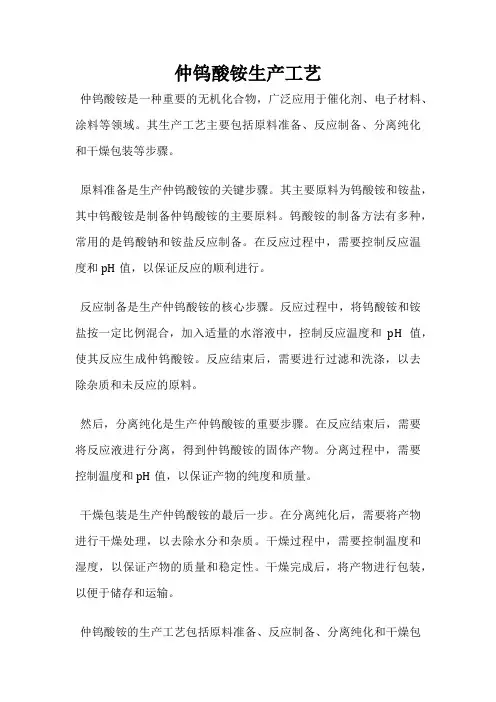

仲钨酸铵生产工艺
仲钨酸铵生产工艺
仲钨酸铵是一种重要的无机化合物，广泛应用于催化剂、电子材料、涂料等领域。
其生产工艺主要包括原料准备、反应制备、分离纯化和干燥包装等步骤。
原料准备是生产仲钨酸铵的关键步骤。
其主要原料为钨酸铵和铵盐，其中钨酸铵是制备仲钨酸铵的主要原料。
钨酸铵的制备方法有多种，常用的是钨酸钠和铵盐反应制备。
在反应过程中，需要控制反应温度和pH值，以保证反应的顺利进行。
反应制备是生产仲钨酸铵的核心步骤。
反应过程中，将钨酸铵和铵盐按一定比例混合，加入适量的水溶液中，控制反应温度和pH值，使其反应生成仲钨酸铵。
反应结束后，需要进行过滤和洗涤，以去除杂质和未反应的原料。
然后，分离纯化是生产仲钨酸铵的重要步骤。
在反应结束后，需要将反应液进行分离，得到仲钨酸铵的固体产物。
分离过程中，需要控制温度和pH值，以保证产物的纯度和质量。
干燥包装是生产仲钨酸铵的最后一步。
在分离纯化后，需要将产物进行干燥处理，以去除水分和杂质。
干燥过程中，需要控制温度和湿度，以保证产物的质量和稳定性。
干燥完成后，将产物进行包装，以便于储存和运输。
仲钨酸铵的生产工艺包括原料准备、反应制备、分离纯化和干燥包
装等步骤。
在生产过程中，需要控制反应温度、pH值、分离温度和湿度等参数，以保证产物的质量和稳定性。
1-4由仲钨酸铵和钨酸制取三氧化钨和兰钨
三氧化钨的制取
• 干燥、煅烧钨酸和仲钨酸铵可制取三氧化钨。 干燥、煅烧钨酸和仲钨酸铵可制取三氧化钨。 • 干燥： 100℃ 左右 ， 将物料中物理吸附的水份 ℃ 左右， 干燥 ： 除去。 除去。 • 煅烧：脱除化合水和氨。 煅烧：脱除化合水和氨。 • 钨酸在空气中煅烧生成三氧化钨： 钨酸在空气中煅烧生成三氧化钨： • H2WO4=WO3+H2O • 仲钨酸铵在空气中煅烧 ， 转化为三氧化钨 ： 仲钨酸铵在空气中煅烧， 转化为三氧化钨： 5(NH4)2O·12WO3·nH2O=12WO3+10NH3↑+(n+5 )H2O↑
• APT在空气中煅烧变化历程：T≥240℃， 在空气中煅烧变化历程： 在空气中煅烧变化历程 ℃ 化为偏钨酸铵(AMT)， 化为偏钨酸铵 ， • 300~350℃，铵钨青铜 ℃ 铵钨青铜ATB， ， • 400℃， 六方晶型的 六方晶型的WO3， ℃ • 500℃， 三斜晶型三氧化钨。 ℃ 三斜晶型三氧化钨。 纯度， • APT纯度，晶形有遗传性， 纯度 晶形有遗传性， • 煅烧温度 、 速度对产品的物化性质有明 煅烧温度、 显的影响。 显的影响。 • 煅烧温度愈高，得到的 煅烧温度愈高，得到的WO3粒度越粗 • 急剧升温 ， 比表面积较大 。 缓慢加热 ， 急剧升温， 比表面积较大。 缓慢加热， 晶形完整比表面积小。 晶形完整比表面积小。
工业兰色氧化钨生产过程描述： 工业兰色氧化钨生产过程描述：
• • • • • • • • • • • APT密闭煅烧法： 密闭煅烧法： 密闭煅烧法 保持炉内正压， 保持炉内正压， 氨裂解出氢和氮， 氨： 氢气轻度还原法： 氢气轻度还原法 APT装舟后，置于炉管内加热分解， 装舟后， 装舟后 置于炉管内加热分解， 送氢， 送氢，保持还原性气氛 产出的蓝色氧化钨 内在还原法： 内在还原法： 将钨酸溶于氨水中，加尿素制得中间体（ 将钨酸溶于氨水中，加尿素制得中间体（IRT）， ） IRT在氮气流中热分解，利用分子内部的 铵分解还原 在氮气流中热分解， 在氮气流中热分解 制得蓝色氧化钨。 制得蓝色氧化钨。
脱硝催化剂载体WO3 TiO2的制备及表征
氮氧化物 （ NO X ） 污染是一个全球性的环境问 题，可以引起酸雨、光化学烟雾、温室效应及臭氧 层的破坏。 根据对排放量的统计， NO X 主要在火 力发电、工业生产和交通运输过程中产生 。其中燃 煤电 站、 工 业 锅 炉 烟 气 是 NO X 的 最 大 来 源， 占 NO X 总 排 放 量 的 60% ［1］。 选 择 性 催 化 还 原 脱 硝 （ SCR） 技术是目前国内外脱硝行业最成熟的技术 。 催化剂是 SCR 脱硝技术的核心， 而占催化剂质量 80% 以 上 的 钛 钨 粉 载 体 的 制 备 是 最 为 关 键 的 技 术
第
卷第 年 月
期
精细与专用化学品 · 33·
新 新产 产品 品开 开发 发

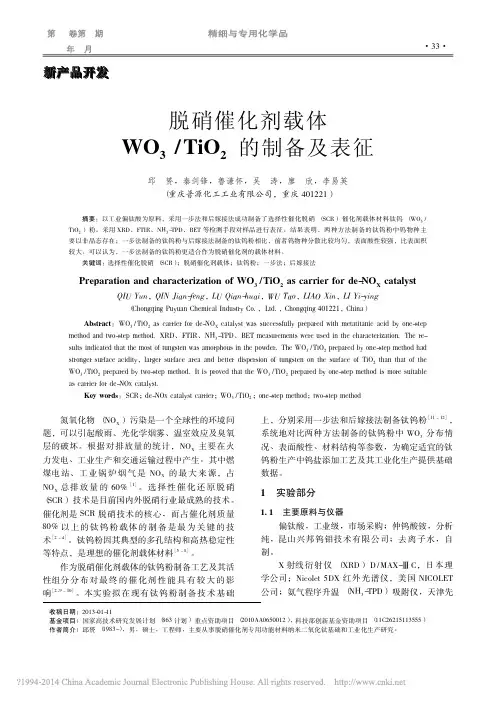

脱硝催化剂载体 WO3 / TiO2 的制备及表征
邱 赟，秦剑锋，鲁谦怀，吴 涛，廖 欣，李易英 （ 重庆普源化工工业有限公司，重庆 401221 ）
摘要： 以工业偏钛酸为原料，采用一步法和后嫁接法成功制备了选择性催化脱硝 （ SCR ） 催化剂载体材料钛钨 （ WO3 / TPD、BET 等检测手段对样品进行表征。 结果表明，两种方法制备的钛钨粉中钨物种主 TiO2 ） 粉。采用 XRD、FTIR、NH3 要以非晶态存在； 一步法制备的钛钨粉与后嫁接法制备的钛钨粉相比，前者钨物种分散比较均匀，表面酸性较强，比表面积 较大。可以认为，一步法制备的钛钨粉更适合作为脱硝催化剂的载体材料 。 关键词： 选择性催化脱硝 （ SCR） ； 脱硝催化剂载体； 钛钨粉； 一步法； 后嫁接法
Preparation and characterization of WO3 / TiO2 as carrier for deNO X catalyst
QIU Yun，QIN Jianfeng，LU Qianhuai，WU Tao，LIAO Xin，LI Yiying
钨矿原料的化学选矿
L/O/G/O
Thank You!
其他杂质脱除
磷
磷在钨精矿中常呈磷酸盐〔磷灰石、磷钇矿等)形态存在。 若呈磷灰石存在，可采用稀盐酸浸出的方法除磷。磷呈磷钇矿 形态存在，用浮磷抑钨的方法(用甲苯砷酸和油酸混合捕收剂 ，草酸作抑制剂、碳酸钠作调整剂)达到了降磷目的，并综合 回收磷钇矿精矿。
钼
钨粗精矿中的钼常呈辉钼矿和钼氧化物(钼酸钙、钼华等) 形态存在。若钼呈辉铂矿形态存在，可用次氯酸钠溶液浸出法 除铂，若钼呈氧化矿物形态存在，欲降低钨精矿中的钼含量则 相当困难，目前尚无经济有效的方法，一般可用酸浸或碱浸的 方法处理
离子交换净化法
离子交换净化法 除采用化学沉淀法除去浸液中的硅、磷、砷等杂质
外，可采取离子交换净化法除杂，此时采用强碱性或弱碱 性的阴离子交换树脂，交换吸附浸液中的钨酸根离子及部 分硅酸根、磷酸根和砷酸根离子，然后再用不同浓度的氯 化钠或氯化铵溶液淋洗，即可达到除去硅、磷、砷的目的。
生产化学精矿
处理低品位含钨矿物原料的化学精矿常为钨 酸钠、合成白钨，钨酸，仲钨酸按和氧化钨。从 净化液中沉钨可用钨酸钠结晶法、钨酸钙沉淀法、 仲钨酸钱结晶法和酸分解钨酸沉淀法。工业上一 般先从净化液中沉淀析出合成白钨或仲钨酸按， 再生产钨酸或氧化钨
Text
脱砷
砷在钨矿石中主要呈毒砂(FeAsS)雄黄(AsS)雌黄（As2S3） 白砒石(As2O3)和各种砷酸盐的形态存在。生产中常用枱浮和 浮选的方法脱除大部分硫化砷，但因夹杂、连生及含有少量 氧化砷等原因，钨精矿中的砷含量常超标。钨粗精矿精选时 常用弱氧化焙烧或还原焙烧的方法脱砷。主要反应为：
.
苏打烧 结一水 浸法
苛性钠
矿物分解
溶液浸出法
烧结时使不溶于水的黑钨矿和白 钨矿与苏打作用生成水溶性的钨 酸钠，水浸烧结使钨转入溶液中， 固液分离即可除去不溶质.
微镧掺杂钨丝的制备方法[发明专利]
![微镧掺杂钨丝的制备方法[发明专利]](https://img.taocdn.com/s3/m/555c41e53086bceb19e8b8f67c1cfad6195fe99c.png)
(10)申请公布号 CN 102424941 A(43)申请公布日 2012.04.25C N 102424941 A*CN102424941A*(21)申请号 201110247600.4(22)申请日 2011.08.26C22F 1/18(2006.01)C22C 27/04(2006.01)C21D 1/26(2006.01)C21D 1/52(2006.01)C21D 9/52(2006.01)C23C 10/20(2006.01)B22F 9/22(2006.01)(71)申请人天津市隆成光源电力器材有限公司地址301900 天津市蓟县渔阳镇黄土坡村村北(72)发明人王鲁振(74)专利代理机构天津盛理知识产权代理有限公司 12209代理人王来佳(54)发明名称微镧掺杂钨丝的制备方法(57)摘要本发明涉及一种微镧掺杂钨丝的制备方法，包括以下步骤：(1)将仲钨酸铵预还原成蓝钨；(2)掺入硅酸钾、硝酸铝溶液，制得掺杂蓝钨；(3)将镧酸氨溶液喷洒到掺杂蓝钨上搅拌烘干，得到镧酸氨掺杂蓝钨；(4)在还原炉中进行还原反应；(5)酸洗，得到钨镧合金粉末；(6)压制成密度均匀的钨坯条；(7)进行预烧结，得到预烧结条；(8)进行垂熔烧结，得到垂熔烧结条；(9)旋锻，制得钨棒；(10)退火处理；(11)旋锻，得到钨杆；(12)粗拉伸；(13)氧化退火；(14)经多个模序拉制成所需的细钨丝。
本发明具有工艺简单、易于实现且生产成本低廉的优点，同时使用该方法所生产的微镧掺杂钨丝具有使用寿命长、光电性能好、抗震性能强以及灯泡在使用后灯丝下垂量小的特点。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 1 页 说明书 3 页1.一种微镧掺杂钨丝的制备方法，包括以下步骤：(1)将仲钨酸铵在还原炉中在高纯氢气中预还原成蓝钨；(2)湿法掺入硅酸钾、硝酸铝溶液，通过搅拌混合后干燥，使钾、硅、铝吸附在蓝钨间隙内，制得掺杂蓝钨；(3)使用压力式喷枪将镧酸氨溶液以喷雾的形式向放置在掺杂锅中的掺杂蓝钨喷洒同时进行搅拌，待喷洒完毕后烘干，得到镧酸氨掺杂蓝钨；(4)将镧酸氨掺杂蓝钨放入还原炉，在高纯氢气中进行还原反应，得到还原钨镧合金粗粉末；(5)将还原钨镧合金粉末用定量盐酸、氢氟酸洗涤，去除过剩掺杂剂及其它杂质得到钨镧合金粉末；(6)使用等静压机向装在弹性模套内的钨镧合金粉末施加各项均等的力，制成密度均匀的钨坯条；(7)钨坯条在氢气保护下，进行预烧结，得到预烧结条；(8)预烧结条在氢气保护下进行垂熔烧结，得到垂熔烧结条；(9)使用旋锻设备对垂熔烧结条进行锻打，使垂熔烧结条断面逐渐缩小、长度增加，坯条内钨组织结构、晶粒状态和表面状态发生改变，制得钨棒；(10)对钨棒进行退火处理；(11)将退火后的钨棒再进行旋锻，得到直径为3.7mm的钨杆；(12)在大转盘上对钨杆进行粗拉伸，钨杆通过大转盘上的模孔后其断面减小、长度增加，得到粗钨丝；(13)将粗钨丝在空气中通过火焰进行氧化退火，并经涂敷石墨及小压缩比的单模拉伸，消除加工硬化，降低钨丝抗拉强度；(14)将单模拉伸后的粗钨丝经多个模序拉制成所需的细钨丝。
2020届福建高三化学——化学工业流程大题周练(以钨为载体)20
2020届福建高三化学——化学工业流程大题周练（以钨为载体）201 / 232020届届届届届届届——届届届届届届届届届届届届届届届届届20一、单选题（本大题共2小题，共10分）1. 二硫化钨(WS 2,WS 2中W 的化合价为+4)可用作润滑剂及石油化工领域中的催化剂。
由钨铁矿(其主要成分是FeWO 4，还含少量Al 2O 3)制备二硫化钨的工艺流程如下图所示：下列说法正确的是( )A. 操作Ⅰ中用到的玻璃仪器只有漏斗、烧杯B. FeWO 4在碱熔过程中发生反应的化学方程式为C. 生成二硫化钨的化学方程式为，若生成124 g WS 2，则该反应所转移的电子数目为2N AD. 滤渣Ⅰ的主要成分是氢氧化铝，CO 2可以用过量盐酸代替2. 钨酸铵是制备二硫化钨(用作润滑剂及石油化工领域中的催化剂)的中间物质。
由钨铁矿(其主要成分是FeWO 4，还含少量Al 2O 3)制备钨酸铵的工艺流程如下：下列说法不正确的是( )A. 操作Ⅰ中用到的玻璃仪器有玻璃棒、漏斗、烧杯B. FeWO 4在碱熔过程中发生反应的化学方程式4FeWO 4+O 2+8NaOH 高温̲̲̲̲̲̲2Fe 2O 3+4Na 2WO 4+4H 2OC. 滤渣Ⅰ中主要成分是Al(OH)3D. 制备钨酸铵升温到80°C，可以提高氨水的利用率二、填空题（本大题共1小题，共15分）3.钨是熔点最高的金属，是重要的战略物资。
自然界中钨主要以钨酸盐(钨元素的化合价为+6)形式存在于黑钨矿中。
黑钨矿的主要成分是铁和锰的钨酸盐(FeWO4、MnWO4)，还含有少量Si、As的化合物。
由黑钨矿石冶冻金属钨的工艺流程如图所示：已知：①烧结物的成分为Fe2O3、MnO2、Na2SO3、Na2WO4、Na3AsO3、Na3AsO4；②上述流程中，钨的化合价只在反应Ⅰ中发生改变；③常温下钨酸难溶于水。
请回答下列问题：(1)操作Ⅰ用到的玻璃仪器为______________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作者简 介 ： 郭胜惠 （９ ８ ， ， １７ 一） 男 浙江金华人 ， 硕士研究生 ， 研究 方 向： 微波 冶金
维普资讯
４ 期
郭胜惠等 微波煅烧仲钨酸铵制取三氧化钨
３５ １
率 为 ９ ．７％ ， 通 过 正 交 实 验 得 出 微 波 煅 烧 的 主 要 影 响 因 素 为 物 料 重 量 ， 次 为 煅 烧 时 间 和 微 波 功 率 。 在 实 验 ６６ 并 其
范 围内的最佳 条件为 ： 微波功率 ６０Ｗ， ５ 煅烧 时间 ４ｍｎ 物料 重量 １ 。 ｉ， ０ｇ
行。
＋ｎ２ Ｈ０十
可 以 表示 为 表 １ 。
表 １ 仲钨 酸铵热 离解机理
Ｔ ｂｅ １ Ｄｅ ｏ ｏ ｉ ｏ ｃ ａ ｉｍ ｆａ ｌ ￣ ａ ｌ ｃ ｍｐ ｓｔ ｎ ｍｅ ｈ ｎｓ ｏ ｎ ｎ ｉ
（） １
仲钨 酸 铵热 分 解 机 理 分 为 四个 单 独 的 阶 段 ｌ ，
重率 （ ） ％ 。 仲 钨 酸铵 发 生 热分 解 的化 学方 程 式 为 ：
仲钨 酸 铵是 白色 透 明 的 晶 体 ， 散 ， 动 性 好 ； 空 松 流 在
气 中加 热 时 ，０ ℃ 开 始 失 去 氨 ，０ ６ １０℃ 开 始 脱 水 ，
＊ 收 稿 日期 ：０ １０－３： 修 订 日期 ：０２ ３１ ２０ －８０ ２０ － ．５ ０
ｌｎ ｐ ｒ ｔ ｔｔ ｌ ａ ａｔ ａｅ ｌ ｍｓ
微 波 具有 内部 快速 加 热 、 择 性 加热 、 选 可克 服 物 料 中 的“ 中心 ” 易 实 现 自动控 制 、 能 等 特 点 ， 冷 ， 节 能 有效 地 提 高 产 品 的优 质率 和 合 格率 。微 波辐 射 加热 技术 已经 广 泛应 用 于 国 防 、 品 、 食 医药 、 林 等行 业 ， 农 在其 它 领域 的新 应 用 正 在 不 断 拓 宽 ， 成 新 颖 的 交 形
准 确 称 量 干燥 过 的 试 样 放 人 坩 埚 中 ， 录 物 料 记
重量 。使 用 改装 过 的多 模 微波 炉 进 行煅 烧 ， 录 记 功率 和 时 间 ， 出 ， 却 后 称 重 ， 录 数 据 。 将 取 冷 记 减 去 ， 到 仲钨 酸 铵 的重量 损 失 ， 算 实 际失 得 计
关键词 ： 微波
煅烧
仲 钨 酸铵
三 氧化 钨 文章 编 号 ：２ ８—７ ７ （０ ２ ０ —０ １ ０５ ０ ６ ２ ０ ） ４ ３４—０ ３ ４ ０℃ 开始 转 变 为黄 色 三 氧化 钨 。 ５ 仲 钨 酸 铵 在 空 气 中发 生 热 分 解 的化 学 方 程 式
为： ５ Ｎ ４２ １ ３ ｎ Ｈ ０＝１Ｗ０ ＋１ Ｎ ３十 （ Ｈ ）０・ ２ ＷＯ ・ ２ ２ ３ ０Ｈ
行煅 烧 … 这种 生 产 方 法 的缺 点 是 三 氧 化 钨 的 生 产 １，
时 间长 、 生产 成 本 高 、 窑炉 热 效 率低 、 能耗 大 、 品的 产 纯度 和 粒 度难 以保 证 ， 其是 粉 料 易 泄漏 ， 尤 车间 工 作 环境 差 ， 响 产 品 的 回收 。 因此 ， 索 新 型 的干 燥 和 影 探 煅 烧 仲 钨 酸 铵 生 产 三 氧 化 钨 的 新 工 艺 已 经 势 在 必
仲钨 酸 铵 ， 称 Ａ Ｆ 其 分 子 式 为 ５（ Ｈ ）０・ 也 Ｆ， Ｎ ａ２
１ ＷＯ ・ Ｈ ０或 （ Ｈ ） ＷＯ １ｎ Ｈ ０， 中 ｎ可 能是 ２ ３ｎ ２ Ｎ ａ １ ４・ ２ 其 ｏ １ ，， １７ ６和 ５ 结 晶 水 的多 少 由 生 产 工 艺 条 件 决 定 。 ；
维普资讯
第 ２ ６卷
第 ４期
稀
有
金
属
２０ Ｏ ２年 ７月
Ｊ ｌ （Ｙ ｕｙ ２１２
Ｖ０ ．６ № ． １２ ４
Ｃ ＮＥ Ｅ Ｊ Ｒ Ｌ ＯＦ Ｒ Ｅ ＭＥ ＡＬ ＨＩ Ｓ ＯＵ ＮＡ ＡＲ Ｔ Ｓ
微 波 煅 烧 仲 钨 酸 铵 制 取 三 氧 化 钨
郭 胜 惠 彭 金 辉 范 兴 祥 张利 波 唐 剑 云２ 罗 军２
（． １ 昆明理 工 大 学材 料 与 冶金 工 程 学 院 ， 昆明 ６０ ９ ； ． ５０ ３ ２ 自贡硬 质 合 金 有 限责 任 公 司 ， 自贡 ６ ３ １ ） ４ ０ １
摘 要 ： 探讨了微波煅烧仲钨酸铵制取三氧化钨的新工艺。实验结果表明： 经微波煅烧 ４ｍｎ仲钨酸铵的分解 ｉ，
能耗 ， 寻求 新 的煅 烧 工 艺 。
实验 采 用 的 仲 钨 酸 铵 取 自 自贡 硬 质 合 金 厂 ， 其 成 分 为 ＷＯ ：８５ 重量 分 数 ） 其余 为 Ｎ， ０， ８ ．％（ ， Ｈ， 共
１ ． ％ （ 量 分 数 ） １５ 重 。
２ ２ 实 验 过 程 ．
１ 仲 钨 酸 铵 热 分 解 机 理
气 氛 ： 室 温
１０Ｃ ８ ＂
２５ ２ ２ ￣
３５ ２ ℃
５０ ｏ ℃ ＞５ ０ ｏ ℃ ｗ０ ３
空 气 ｙ一 单 水 ｙ一 偏 钨 酸 铵 一 ｒ — ｗ０ 一 ｒ ｒ Ｂ ３
２ 实 验 内容
２ １ 原 料 ．
叉学 科 ｌ 。 本实 验 针对 仲钨 酸 铵进 行 微 波煅 烧 制 取 ２ Ｊ 三 氧化 钨 ， 旨在 改 革 传 统 方 法 ， 短 生 产 时 间 ， 低 缩 降
中 图分 类号 ： Ｆ８ ２ ６ Ｔ ０ ．７
文 献标 识 码 ： Ａ
三 氧化 钨 是 钨 提取 冶 金 过程 中 的一种 重 要 的 中 间产 物 ， 生 产钨 粉 及 钨 相关 产 品的 主要 原料 ， 常 是 通 通过 煅 烧 仲钨 酸 铵 获得 。传 统 的三 氧 化钨 生 产 工 艺 是将 粉 末 状 仲钨 酸 铵 放置 在 固定式 炉 或 回转 炉 中进
