奥迪专修保养知识 汽车液压油变质故障诊断解析
液压系统的故障诊断与维修
液压系统的故障诊断与维修液压系统是一种通过液体传递能量的系统，广泛应用于机械设备、工业生产以及航空航天等领域。
然而，由于液压系统的复杂性，故障的发生是不可避免的。
因此，了解液压系统的故障诊断与维修方法是非常重要的。
本文将详细介绍液压系统故障的常见原因和诊断方法，以及维修时需要注意的事项。
液压系统故障的常见原因：1.液压油污染：液压系统使用的液压油很容易受到外界污染物的影响。
污染物可能会阻塞液压油滤器，造成液压油的流动不畅，从而引起系统故障。
2.密封件老化：液压系统中的密封件容易随着时间的推移而老化。
老化的密封件会导致液压系统的泄漏，从而影响系统的正常运行。
3.高温问题：液压系统在长时间高温环境下运行，容易导致液压油温度过高，进而引起油封老化、内部泄漏等故障。
4.压力不稳定：液压系统的压力不稳定可能是由于泵的磨损、溢流阀不正常或是负载不平衡等原因造成的。
液压系统故障的常见诊断方法：1.检查液压油质量：首先需要检查液压系统中的液压油质量，判断是否被污染。
可以通过取样检测、化学分析等方法来确定液压油的质量，并及时更换污染严重的液压油。
2.检查泄漏问题：液压系统的泄漏问题是常见的故障之一。
通过检查液压系统中的密封件、管路连接等部位，找到泄漏的原因，并及时修复或更换受损的部件。
3.检查压力问题：如果液压系统的压力不稳定，可能是由于泵的磨损、溢流阀调节不当等原因造成的。
可以通过测量和调整压力来解决压力不稳定的问题。
4.检查液压系统的工作温度：液压系统长时间高温运行可能导致液压油老化，进而引起系统故障。
可以通过安装温度传感器，监测液压系统的工作温度，并及时采取降温措施。
液压系统维修需要注意的事项：1.安全第一：在进行液压系统维修时，必须确保安全。
断开电源，并将液压系统的压力释放完全，避免意外发生。
2.准备工具和备件：在进行液压系统维修前，需要准备好相应的工具和备件。
这样可以在需要时迅速更换受损的零部件，提高维修效率。
液压系统的常见故障及诊断方法
液压系统的常见故障及诊断方法液压传动因具有运行平稳、传输功率大、灵活方便、噪音低、广泛的工艺适应性、优良的控制性和低廉的成本性，因此在各个领域中获得愈来愈广泛的应用。
液压系统是有机、电、液一体化组合而成的。
液压传动的工作原理就是以液体为工作介质，将电动机的机械能转换为液体的压力能，通过液压缸将以液体的压力能再转化为机械能带动负载运动。
一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件和液压油。
动力元件的作用就是将电动机提供的机械能转换为液体的压力能；执行元件的作用是将液体的压力能转化为机械能以带动工作部件运动；控制元件包括压力、流量、方向控制阀，是用以控制和调节液压系统中液流的压力、流量和流动方向；辅助元件包括油箱、滤油器、油管及管接头、密封圈、压力表、油位油温计等液压系统最常见的几种故障就是液压油变质、油温升高和液压系统震动和噪声：1.1 液压油变质（1）理化反应。
油箱内未清理干净的油漆等，会导致油品化学性质变化。
（2）杂质。
杂质不仅能磨损各运动件，而且一旦被卡在阀芯或其他运动副中，将影响整个系统的正常运行，导致机器产生故障。
（3）空气。
若液压油路中含有气体，当气泡溢出时会对管壁和元件产生冲击形成气蚀。
（4）氧化。
液压油的寿命与其工作温度密切相关，当工作油温超过60℃后，每增加8℃，油的使用寿命就会减半。
（5）水。
如果油中水分超标，不但会损坏轴承，还会使钢件表面生锈，进而使液压油乳化、变质和生成沉淀物。
1.2液压油过热（1）油中进入空气或水分，当液压泵把油液转变为压力油时，空气和水分就会助长热的增加而引起。
（2）容器内的油平面过高，油液被强烈搅动，从而引起过热。
（3）质量差的油可能变稀，使外来物质悬浮着，或与水有亲合力，这也会引起生热。
（4）工作时超过了额定工作能力，因而产生热。
（5）回油阀调整不当，或未及时更换已损零件，有时也会产生热。
1.3液压系统震动和噪声（1）液压油液位低，油液污染。
液压系统故障诊断的方法与步骤
液压系统故障诊断的方法与步骤
液压系统是工业生产中常用的一种传动系统，但是其在使用过程中会出现故障，严重影响生产效率。
因此，液压系统故障诊断成为维护液压系统的重要环节。
本文将介绍液压系统故障诊断的方法与步骤。
一、液压系统故障的种类
液压系统故障可以分为机械故障和液压故障。
机械故障包括液压泵、油缸、阀门的损坏等；液压故障包括油液污染、泄漏、回油不畅等。
二、液压系统故障诊断的方法
1. 现场观察法：通过观察液压系统的工作状态，找出故障原因。
比如：液压系统无法工作，可能是油液不足或泵失效。
液压系统有异响或振动，可能是系统存在气体或是某个部件磨损。
2. 系统分析法：通过分析液压系统的结构、工作原理和工作参数，找出故障原因。
比如：液压缸无法运动，可以分析是液压泵输出压力不够，或是液压缸内部密封损坏。
3. 试验检测法：通过对液压系统进行试验检测，找出故障原因。
比如：对液压泵进行试验，检测泵的输出压力和流量是否正常。
三、液压系统故障诊断的步骤
1. 确认故障现象和发生时间。
2. 进行现场观察，找出故障原因。
3. 根据故障现象，分析液压系统的结构和工作原理，锁定故障
部件。
4. 进行试验检测，确认故障原因。
5. 修理或更换故障部件。
6. 对液压系统进行测试，确认故障已经解决。
维护液压系统是一项复杂的工作，在故障发生时，需要迅速采取有效措施，尽快恢复液压系统的正常工作状态。
液压系统故障诊断的方法和步骤可以帮助维护人员快速准确地找出故障原因，提高故障处理效率。
液压系统故障判断基础知识处理
目录
液压元件介绍 故障处理
液压元件介绍
Байду номын сангаас 故障处理
故障判断和排除的几个要点：
1、先易后难，先假设容易处理的故障，再 假设难处理的故障； 2、先电气后机械，先假设电气故障，再假 机械故障； 3、逐级排查故障可能性，一次调整一个阀 或一个参数，尽量避免同时调节两个以上的 阀和参数 注：在检修更换蓄能器，过滤器，阀以及管 路时请务必确保已经把管路内的油液压力卸 除到零，以免发生人身意外。
液压站油位低：首先检查油液位置是否达到标准。如果缺油检查液压管路、 制动器、各元器件是否漏油，将漏油点处理好之后添加液压油；如果实际油 位正常检查液位计和电路接线。
系统无压力或达不到规定值：机械表测压点接至系统压力测压点 1）检查油位是否过低，检查有无漏油点后补充油液； 2）用手动泵打压打压，压力上升则更换齿轮泵； 3）先锁死偏航油路，观察压力是否上升，如果上升检查偏航回路阀体和制 动器；
4）检查各溢流阀、主轴制动回路进油电磁换向阀是否正常（可携带备件更 换测试）。
液压站频繁启动： 1）检查蓄能器压力； 2）锁定偏航油路，保压正常则检查偏航回路阀体和制动器； 3）更换主轴制动回路进油电磁换向阀是否正常
液压系统故障分析及维护保养
液压系统故障分析及维护保养本文简单分析了修井机的液压系统在现场常见故障原因以及由于维护保养不当而对其造成的损害，介绍了正确的维护与保养方法，以达到提高设备使用寿命，减少设备故障的目的。
标签：故障原因;消减措施;维护保养引言就修井现场设备而言，液压系统主要为钻杆动力钳、套管动力钳、液压猫头和液压绞车、井架的缓冲和推移以及其他辅助液压工具如液压倒绳机、液压剪绳器等提供液压动力。
一、故障原因1、液压油变质液压油呈深褐色、乳白色、有异味的时候表明已经变质，不能使用。
变质的液压油失去了在系统中润滑、冷却、密封的功能，液压油变质是液压系统出现故障和液压元件及液压设备耐久性下降的主要原因。
2、固体杂质混入液压系统常见的阀件卡死及功能失效是由于液压系统中固体杂质入侵所造成。
液压阀件一般比较精密，阀件内部有阻尼小孔或者细小的缝隙。
若固体杂质入侵将造成精密偶件拉伤、卡阻、失灵甚至损坏、油道堵塞等，影响了液压系统的可靠运行，容易出现安全事故。
3、空气入侵液压系统液压油在常压常温下含有容积比为6～8%的空气，当压力降低时空气会从油中游离出来，气泡破裂使液压元件”气蚀”，产生噪声。
大量的空气进入油中将使”气蚀”现象加剧，液压油压缩性增大、工作不稳定、降低工作效率、执行元件出现工作”爬行”等不良后果。
4、水入侵液压系统液压油中含有过量水分，会使液压元件锈蚀、油液乳化变质、润滑油膜强度降低，加速机械磨损。
5、液压系统油温过高/过低液压系统的工作温度一般控制在30～80℃之间为宜（危险温度≥100℃）。
液压系统油温过高会导致油的粘度降低、引起泄漏、工作效率下降、润滑油膜强度降低、加速机械的磨损。
液压系统油温过低时，油的粘度大、流动性差、阻力大、工作效率低。
当油温低于20℃时，高速运行易损坏液压马达、阀件、管道等。
6、操作粗暴引起冲击负荷液压设备工作时由于操作粗暴产生冲击负荷，使机械结构件早期磨损、断裂、破碎。
同时，使液压系统中产生冲击压力，冲击压力又会使液压元件损坏、油封和高压油管接头和胶管的压合处过早失效漏油或爆管、溢流阀频繁动作导致油温上升。

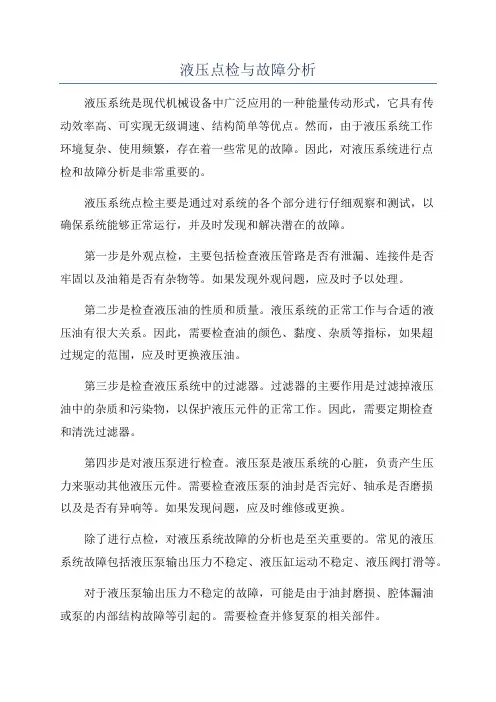

液压点检与故障分析
液压点检与故障分析液压系统是现代机械设备中广泛应用的一种能量传动形式，它具有传动效率高、可实现无级调速、结构简单等优点。
然而，由于液压系统工作环境复杂、使用频繁，存在着一些常见的故障。
因此，对液压系统进行点检和故障分析是非常重要的。
液压系统点检主要是通过对系统的各个部分进行仔细观察和测试，以确保系统能够正常运行，并及时发现和解决潜在的故障。
第一步是外观点检，主要包括检查液压管路是否有泄漏、连接件是否牢固以及油箱是否有杂物等。
如果发现外观问题，应及时予以处理。
第二步是检查液压油的性质和质量。
液压系统的正常工作与合适的液压油有很大关系。
因此，需要检查油的颜色、黏度、杂质等指标，如果超过规定的范围，应及时更换液压油。
第三步是检查液压系统中的过滤器。
过滤器的主要作用是过滤掉液压油中的杂质和污染物，以保护液压元件的正常工作。
因此，需要定期检查和清洗过滤器。
第四步是对液压泵进行检查。
液压泵是液压系统的心脏，负责产生压力来驱动其他液压元件。
需要检查液压泵的油封是否完好、轴承是否磨损以及是否有异响等。
如果发现问题，应及时维修或更换。
除了进行点检，对液压系统故障的分析也是至关重要的。
常见的液压系统故障包括液压泵输出压力不稳定、液压缸运动不稳定、液压阀打滑等。
对于液压泵输出压力不稳定的故障，可能是由于油封磨损、腔体漏油或泵的内部结构故障等引起的。
需要检查并修复泵的相关部件。
对于液压缸运动不稳定的故障，可能是由于液压缸内部存在空气、密封件老化或液压缸结构问题等导致的。
需要检查并排除故障点。
对于液压阀打滑的故障，可能是由于液压阀内部存在杂质、密封件老化或阀芯松动等引起的。
需要清洗液压阀并更换老化的密封件。
综上所述，对液压系统进行点检和故障分析是确保液压系统正常运行的关键。
通过定期进行点检，并及时发现和解决问题，可以提高液压系统的工作效率，延长液压元件的使用寿命，保证设备的正常运行。
汽车液压系统故障诊断与排除方法
环� 并安 装一整 套密 封件 �
系统 进行 泄压 后 �拔下 压 力报 警开 关
� 蓄压 器泄 漏 或气 体压 力过 低 �
3 �自 水平 调节 拆下 压力 报
当蓄 压器出现故 障时� 应检 查蓄压 器
�在 车 内可 听到 液压 泵 有异 响�
警 开关 � 将 压 力 表 连 接 在 报 警 开 关
制 动踏 板 � 若 踏 板能 逐 渐 升 高 � 且 继
左 � 右 两轮 的 制 动 效 果 不 一 样 �使 汽
平 坦的 地 方 � 用 手 触 摸 各 车 轮 制 动
续往 下踏 时脚 能感 觉 到有 弹力 �松 开
车 向 一 边 偏 斜 � 制 动 拖 痕长 短 不 一
鼓 �若 全 部 制 动 鼓都 发 热 � 说 明 制 动
3 0 105 �必要时 应更换蓄压器 总成�
压油 管或 缓冲 软管 �
续踏 下制 动踏 板 2 0 次 后 � 拆 下压 力
�液压泵传动带过松或液压泵
�行 车时 后轴 有硬 性冲 击� 这往
表� 将 压 力 开 关 复 原 �并 检 查 是 否 渗
有 故障 � 若 形 带过 松� 应调 整或 更
往是 蓄能 器 有故 障造 成的 �应 检 查两
制 动踏 板 � 若 踏 板不 升 高 � 同 时 又 感
进 口车 �很 多车 的制 动系 统 都采 用了
1 �液 压制 动助 力系统 故障
到 无阻 力 � 则 应 检 查 液 压 泵 是 否 缺
优 化设 计等 技术 �制 动时 往 往后 轮无
液 压 制 动 助力 系 统 与 制 动 系 统
油� 若液 压泵 不缺 油 �检 查总 推杆 防
检查 蓄 压 器 单 向 阀 应 在 制 动 系
汽车液压动力转向常见的故障诊断与排除
汽车液压动力转向常见的故障诊断与排除汽车液压动力转向系统是现代汽车中常见的一种转向辅助系统，它通过使用液压力来减小驾驶员在转向时需要的力量，从而提高了驾驶的舒适性和安全性。
随着汽车的使用时间增长，液压动力转向系统也会出现一些常见的故障，这些故障如果不及时诊断和排除，将会影响到汽车的正常行驶。
汽车车主和维修人员需要了解汽车液压动力转向系统常见的故障诊断与排除方法，以保证汽车的安全和正常运行。
一、漏油故障汽车液压动力转向系统中最常见的故障之一就是液压油泄露。
漏油故障主要表现为油箱液位下降、转向助力变得沉重、转向器周围出现油迹等现象。
如果发现汽车液压动力转向系统存在漏油故障，需要及时进行诊断和排除，否则会导致转向助力不足或系统压力不稳定等问题。
排除方法：1.检查液压管路和接头：首先需要检查液压管路和接头是否松动或损坏，若发现有松动或损坏的情况，需要进行紧固或更换。
2.检查密封件：检查转向助力泵、转向器和油箱等部件的密封件是否老化或损坏，若发现有问题需要及时更换。
3.检查油箱和油封：检查油箱和油封是否有磨损或损坏，需及时更换。
4.检查液压泵：液压泵的密封件和油封是液压系统漏油的主要部位，需要及时维护和更换。
二、异常噪音故障在汽车液压动力转向系统运行过程中，有时会出现异常噪音，这些噪音可能是由于转向泵、转向助力器、转向器等部件出现故障而引起的，如果不及时排除将会影响转向系统的正常工作。
排除方法：1.检查液压泵：当液压泵出现异常噪音时，需要检查泵的吸入口和排出口是否有异物或污染物，需要清洁干净并更换滤芯。
2.检查转向助力器和转向器：检查转向助力器和转向器是否有异常磨损或损坏，若有需要进行更换。
3.检查液压油：有时异常噪音是由于液压油质量不佳引起的，需更换优质的液压油。
4.检查松动零件：有时噪音是由于液压系统内部零件松动引起的，需检查和紧固相关零件。
三、转向失灵故障转向失灵是汽车液压动力转向系统的严重故障之一，一旦出现这种情况，汽车将失去转向助力，驾驶者将会非常吃力，影响行车安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
奥迪专修保养知识汽车液压油变质常见故障诊断案例解析
为了方便车友们日常维修保养相关的咨询，北京博睿通达为大家整理维修保养知识以供参考
1、故障现象更换后的新液压油使用不久即变质。
自动变速器温度太高，从加油口处向外冒烟。
2、故障原因
汽车使用不当，经常超负荷行驶，如经常用于拖车，或经常急速、超速行驶等。
液压油散热器管路堵塞。
通往液压油散热器的限压阀卡滞。
离合器或制动器自由间隙太校
主油路油压太低，离合器或制动器在工作中打滑。
3、故障诊断与排除
让汽车以中低速行驶min，待自动变速器达到正常工作温度后，在发动机运转过程中检查自动变速器液压油散热器的温度。
在正常情况下，液压油散热器的温度可达60℃左右。
若液压油散热器的温度低，说明油管堵塞，或通往液压油散热器的限压阀卡滞。
这样，液压油得到到及时的冷却，油温过高，导致变质。
若液压油散热器的温度太高，说明离合器或制动器自由间隙太校对此，应拆卸自动变速器，予以调整。
若液压油温度正常，应测量主油路油压。
若油压太低，应检查节气门拉索或节气门位置传感器的调整情况。
若节气门拉索或节气门位置传感器安装正常，应拆卸自动变速器，检查油泵是否磨损过甚、阀板内的主油路调压阀和节气门阀有无卡滞、主油路有无漏油处。
若上述检查均正常，则故障可能是汽车经常超负荷行驶所致，或未按规定使用合适牌号的液压油所致。
对此，可将液压油全部放出，加入规定牌号和数量的液压油。
