测量施工方案(内容)
工程测量专项施工方案
工程测量专项施工方案一、背景和目的本工程测量专项施工方案是为了确保工程的精度和质量，减少工程建设过程中出现的误差和问题。
旨在通过测量数据的准确性和可靠性，为工程建设提供科学依据，为其他后续工程提供准确可靠的数据。
二、施工内容1.工程前期准备本方案要求在施工开始前对工程区域进行勘测和划定测量标志物，确保测量区域的准确性。
同时，依据工程设计方案确定测量的要求和精度等级，为测量工作做好准备。
2.测量设备和人员本工程测量工作需配备专业测量设备和资深测量人员。
测量设备包括全站仪、电子经纬仪、测距仪等。
3.测量过程测量过程中需要严格按照工程设计方案和测量要求进行操作。
包括：-设置和验证测量标志物的位置和高度。
-采用全站仪测量基准点和控制点的坐标和高程。
-采用电子经纬仪测量工程区域内关键点的坐标。
-采用测距仪测量工程区域内关键点之间的距离。
-对测量数据进行分析、整理和存档。
4.测量成果处理测量数据需要经过处理和分析，得出准确的成果。
同时，将成果整理成测量报告，并向工程管理部门汇报。
三、施工安全措施1.严格遵守工程现场安全规定，确保测量人员的安全。
2.测量设备和工具使用前应检查是否正常，并由有关负责人维护。
3.工程现场的施工人员要配合测量人员的工作，确保工作顺利进行。
四、项目管理及质量控制1.项目管理要有计划、有组织，确保测量工作按时按质完成。
2.严格按照工程设计方案和测量要求进行测量，减少误差。
3.测量数据的准确性和可靠性要得到保证，确保工程建设的质量。
五、风险管理1.严格遵守工程施工安全规范，防止发生工程测量过程中的安全事故。
2.施工人员必须遵守纪律，按照规定要求进行操作，减少误差和问题的发生。
3.注意施工现场的环境变化，及时调整测量工作计划，确保测量数据的准确性。
六、环境保护与公众安全1.施工现场要注意环境保护，做到垃圾分类和处理，防止污染环境。
2.施工区域要设置标志牌和警示标志，防止外来人员进入危险区域。
工程测量方案word
工程测量方案word一、项目概况本项目为一座商业综合体建设工程，包括地下停车场、商业大厅、写字楼和酒店等建筑物。
本工程测量方案旨在对项目施工过程中的各项工程测量任务进行详细规划和安排，保障工程施工的顺利进行。
本测量方案将包括测量范围、测量任务、测量方法和测量设备等内容。
二、测量范围1. 地形测量：对施工用地进行地形测量，包括地面起伏、地势和水文情况等。
2. 基坑测量：对地下停车场、商业大厅和写字楼等建筑的基坑进行测量，保证基坑的准确开挖和施工。
3. 结构测量：对建筑结构进行精确的测量，包括墙体、柱子、梁、楼板等部位的尺寸和位置。
4. 室内测量：对建筑内部空间进行测量，包括房间大小、空间布局、设备位置等。
5. 设备安装测量：对各种设备、管道、线路等进行测量，确保安装位置准确。
6. 工程量测：对各项工程量进行测量，包括土方、混凝土、钢筋等。
三、测量任务1. 地形测量任务：测量施工用地的地形起伏、地势和水文情况，为后续筑基和地下设施的施工提供参考。
2. 基坑测量任务：对地下停车场、商业大厅和写字楼等建筑的基坑进行测量，确定基坑的准确位置和形状。
3. 结构测量任务：对建筑结构进行精确的测量，包括墙体、柱子、梁、楼板等部位的尺寸和位置。
4. 室内测量任务：对建筑内部空间进行测量，包括房间大小、空间布局、设备位置等。
5. 设备安装测量任务：对各种设备、管道、线路等进行测量，确保安装位置准确。
6. 工程量测任务：对各项工程量进行测量，包括土方、混凝土、钢筋等。
四、测量方法1. 地形测量方法：采用全站仪和GPS测量仪进行测量，结合地图和地形图进行数据处理。
2. 基坑测量方法：采用全站仪和水准仪进行基坑的测量，确保基坑的准确开挖。
3. 结构测量方法：采用全站仪、测距仪和水准仪进行结构测量，确保建筑结构的精确位置和尺寸。
4. 室内测量方法：采用激光测距仪和角度测量仪进行室内空间的测量，确保建筑内部的空间布局准确。
5. 设备安装测量方法：采用激光测距仪和比较测量仪进行设备、管道、线路等的测量，确保安装位置准确。

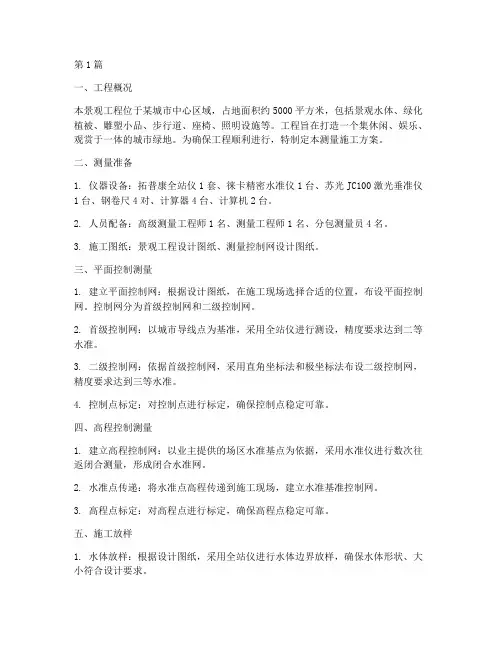

景观工程测量施工方案(3篇)
第1篇一、工程概况本景观工程位于某城市中心区域，占地面积约5000平方米，包括景观水体、绿化植被、雕塑小品、步行道、座椅、照明设施等。
工程旨在打造一个集休闲、娱乐、观赏于一体的城市绿地。
为确保工程顺利进行，特制定本测量施工方案。
二、测量准备1. 仪器设备：拓普康全站仪1套、徕卡精密水准仪1台、苏光JC100激光垂准仪1台、钢卷尺4对、计算器4台、计算机2台。
2. 人员配备：高级测量工程师1名、测量工程师1名、分包测量员4名。
3. 施工图纸：景观工程设计图纸、测量控制网设计图纸。
三、平面控制测量1. 建立平面控制网：根据设计图纸，在施工现场选择合适的位置，布设平面控制网。
控制网分为首级控制网和二级控制网。
2. 首级控制网：以城市导线点为基准，采用全站仪进行测设，精度要求达到二等水准。
3. 二级控制网：依据首级控制网，采用直角坐标法和极坐标法布设二级控制网，精度要求达到三等水准。
4. 控制点标定：对控制点进行标定，确保控制点稳定可靠。
四、高程控制测量1. 建立高程控制网：以业主提供的场区水准基点为依据，采用水准仪进行数次往返闭合测量，形成闭合水准网。
2. 水准点传递：将水准点高程传递到施工现场，建立水准基准控制网。
3. 高程点标定：对高程点进行标定，确保高程点稳定可靠。
五、施工放样1. 水体放样：根据设计图纸，采用全站仪进行水体边界放样，确保水体形状、大小符合设计要求。
2. 绿化植被放样：根据设计图纸，采用全站仪进行绿化植被放样，确保植被分布合理。
3. 雕塑小品放样：根据设计图纸，采用全站仪进行雕塑小品放样，确保小品位置、朝向符合设计要求。
4. 步行道、座椅、照明设施放样：根据设计图纸，采用全站仪进行放样，确保设施位置、尺寸符合设计要求。
六、测量成果整理1. 对测量数据进行整理，包括平面控制点坐标、高程点高程等。
2. 编制测量报告，对测量成果进行分析，确保测量精度满足工程要求。
3. 对测量数据进行存档，为后续工程提供数据支持。
测量工程施工方案模板
一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 工程规模：[工程规模]4. 工程类型：[工程类型]5. 施工周期：[施工周期]二、编制依据1. 《工程测量规范》（GB50026-2020）2. 《城市测量规范》（CJJ8-2020）3. 《建筑变形测量规程》（JGJ8-2020）4. 工程设计图纸及相关资料三、测量准备1. 测量仪器配置（1）全站仪：[型号]，[数量]，用于平面控制测量、施工放样等。
（2）水准仪：[型号]，[数量]，用于水准测量、标高传递等。
（3）经纬仪：[型号]，[数量]，用于角度测量、方位角测量等。
（4）钢卷尺：[型号]，[数量]，用于距离测量、放样等。
（5）其他辅助工具：线锤、经纬仪等。
2. 测量人员配备（1）高级测量工程师：1名，负责测量策划、专业技术施工管理、测量成果检核。
（2）测量工程师：1名，负责方案编制、理论分析、测量控制网布设和传递、楼层测量作业等。
（3）分包测量员：[数量]名，负责测量控制网传递、楼层测量作业、技术资料编制、内业计算等。
四、平面控制管理1. 控制网布设原则：先整体后局部，高精度控制低精度，长边、长方向控制短方向、短边。
2. 对业主提供的控制点进行复核，作为建立施工控制网的依据。
3. 在工地周围建立二级复核控制网。
五、高程控制管理1. 高程控制网布设原则：先整体后局部，高精度控制低精度。
2. 高程控制点设置：根据施工需要，合理设置高程控制点。
3. 高程传递：采用水准测量方法，确保高程传递的准确性。
六、施工测量1. 施工放样：根据设计图纸和测量控制网，进行施工放样。
2. 施工监测：对施工过程中的关键部位进行监测，确保施工质量。
3. 施工变更：如需进行施工变更，应及时调整测量控制网，并进行相应的测量工作。
七、测量成果整理与归档1. 测量成果整理：对施工过程中的测量数据进行整理，确保数据的准确性和完整性。
2. 测量成果归档：按照相关规定，将测量成果归档保存。
简单测量施工方案
简单测量施工方案施工方案是指在工程项目中，为了达到工程设计要求，按照一定的施工方法和施工技术，合理安排施工工艺流程，确定施工时间、质量、成本，规定施工组织、安全、环境保护等措施的详细计划。
一、项目概况二、施工方案1.地基处理:地基处理是保证建筑物稳定性的重要措施。
施工方案包括以下步骤：(1)深浅基础布设：根据土壤质量和建筑物重量，选择适当的深浅基础布置方案。
(2)地基处理：通过挖土、填土、加固、加强等工序，对土壤进行处理，增加其承载能力。
(3)地下水处理：通过地下水排水，保证地基工程施工期间的稳定性。
2.主体结构：主体结构是建筑物的骨架，需要合理布置、精确施工。
施工方案包括以下步骤：(1)施工进度计划：按照工期要求，制定合理的主体结构施工进度计划，确保按时完成。
(2)施工组织设计：根据施工进度计划，合理组织施工队伍，确保资源的合理利用。
(3)施工方法：采用预制构件加工、模板工艺、钢筋混凝土结构施工等方法，保证施工质量和速度。
(4)安全防护措施：设置合理的安全防护设施，确保施工过程中的安全。
3.屋面：屋面施工是保护建筑物顶部的重要措施。
施工方案包括以下步骤：(1)屋面材料选择：根据设计要求和环境要求，选择合适的屋面材料。
(2)屋面施工工艺：采用防水层、保温层、防火层等工艺，确保屋面的质量和安全性。
(3)完工检验：对屋面进行完工检验，确保屋面的防水、保温等功能。
4.外墙装饰:外墙装饰是提升建筑物外观和质量的重要工程。
施工方案包括以下步骤：(1)外墙材料选择：根据设计要求和环境要求，选择合适的外墙材料。
(2)外墙装饰工艺：采用石材幕墙、玻璃幕墙、涂料装饰等工艺，提升建筑物外观。
(3)质量验收：对外墙装饰进行质量验收，确保装饰效果和质量标准。
三、施工组织措施为保证施工顺利进行，需要合理安排施工组织工作。
施工组织措施包括以下方面：1.建立施工组织机构，明确各工种的职责和任务。
2.制定施工计划，明确各施工工序的时间和顺序。

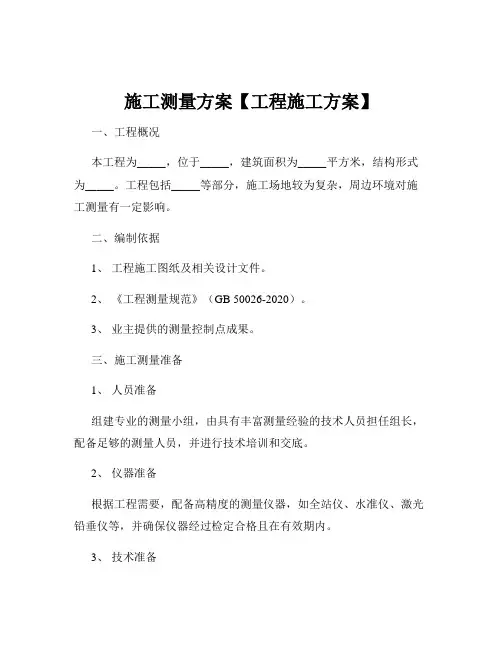

施工测量方案【工程施工方案】
施工测量方案【工程施工方案】一、工程概况本工程为_____，位于_____，建筑面积为_____平方米，结构形式为_____。
工程包括_____等部分，施工场地较为复杂，周边环境对施工测量有一定影响。
二、编制依据1、工程施工图纸及相关设计文件。
2、《工程测量规范》（GB 50026-2020）。
3、业主提供的测量控制点成果。
三、施工测量准备1、人员准备组建专业的测量小组，由具有丰富测量经验的技术人员担任组长，配备足够的测量人员，并进行技术培训和交底。
2、仪器准备根据工程需要，配备高精度的测量仪器，如全站仪、水准仪、激光铅垂仪等，并确保仪器经过检定合格且在有效期内。
3、技术准备熟悉施工图纸，了解设计意图，制定测量方案，计算测量数据，并进行内业审核。
四、测量控制系统的建立1、平面控制网的建立（1）根据业主提供的控制点，采用全站仪进行导线测量，加密控制点，形成平面控制网。
（2）控制点应选在通视良好、便于保护、不易被破坏的位置，并设置明显的标志。
2、高程控制网的建立（1）根据业主提供的高程控制点，采用水准仪进行水准测量，加密高程控制点，形成高程控制网。
（2）高程控制点应均匀分布在施工区域内，每隔一定距离设置一个。
五、基础施工测量1、土方开挖测量（1）根据平面控制网和设计图纸，放出基础开挖线。
（2）在开挖过程中，实时测量基底标高，防止超挖。
2、基础垫层测量（1）在垫层施工前，测量出垫层标高，并在基底上设置标高控制点。
（2）垫层施工完成后，再次测量标高，确保垫层平整度符合要求。
3、基础轴线测量（1）根据平面控制网，用全站仪将基础轴线投测到垫层上，并做好标记。
（2）用墨线弹出基础轴线和边线，作为基础施工的依据。
六、主体结构施工测量1、轴线投测（1）采用内控法，在首层楼板上设置控制点，用激光铅垂仪向上投测轴线。
（2）投测到施工层后，用全站仪进行校核，无误后进行施工放线。
2、标高传递（1）在首层柱上设置标高控制点，用钢尺向上传递标高。
施工测量方案
第一章施工测量方案1.1.施工测量的准备工作熟悉图纸, 了解工程的总体布局、定位及标高情况, 了解细节尺寸与相对位置的关系。
根据施工总平面图及其他相关资料进行复核, 做好坐标控制点, 高程原点、资料的交接工作。
确定放线精度。
校对测量仪器：为保证测量结果精确无误, 本工程使用的经纬仪、水准仪、塔尺、钢卷尺等测量仪器器具都需经国家法定计量部门校验合格后方可使用。
测量工具准备详见图表6-1。
表6-1测量工具表1.2.定位放线、测量根据本工程的特点, 本工程定位放线地下部分采用外控法, 地上部分采用内控法施工。
准备工作: 全站仪1台、经纬仪1台、水准仪2台、50m 钢卷尺1把、铝合金塔尺2根、5Kg铁线锤和1mm钢丝。
所有的工具必须有法定计量部门出具校验合格证及产品质量合格证。
测量定位: 工程开工前建设单位应委托测绘院对工程定位进行放点, 本工程测绘院放点两个, 位于现场永久性道路上, 施工时利用全站仪对拟建建筑物进行土方开挖及基础施工的放点。
1.3.放线方法: 外控法: 在基坑上沿四周投测控制网的标点, 固定牢靠, 并做好保护工作, 基坑开挖后, 就能随时向基坑内恢复轴线位置, 以满足地下部分的正常施工。
内控法: 在一层顶混凝土浇筑时, 在原选定的控制网纵横控制线交点上预埋100×100×5mm的铁板, 铁板下面用4φ10长120mm锚爪固定把外控制线引测至铁板, 校验无误后在铁板上刻上永久性的标记, 作为以后向上投测控制线的固定投测点。
为了主控制线能顺利向上投测到每个施工层, 在以上每层平台模板铺设时, 必须在预埋铁板的垂直正上方位置预留出投测孔, 孔洞尺寸为200×200mm。
该工作由木工配合预留孔洞, 测量人员复核孔洞位置。
1.4.轴线传递：在每层楼板浇筑完成后, 通过楼板预留空洞将下层控制线传递到上层, 形成十字控制线。
1.5.工程测量标高控制：根据城市规划及测绘部门提供的城市水准点, 在施工区域内建立临时固定水准点, 根据规范要求不得少于三个点。
测量施工方案(11)
测量施工方案(11)
一、前言
在施工过程中，测量工作一直是至关重要的环节。
针对具体的施工方案，合理的测量方法和准确的数据是保证施工质量的关键。
本文将介绍针对某工程项目的测量施工方案。
二、工程概况
该工程项目位于XX地区，总占地面积约XXX平方米，包含主体建筑、道路及绿化等配套设施。
工程施工需要准确测量土地界址、建筑物高程、地形地貌等重要数据。
三、测量方案
1.土地界址测量：首先，对建筑物四周边界进行测量，采用全站仪进行
水平测量，确保界址线准确。
同时，结合GPS技术对界址进行定位标记，以便后续施工参考。
2.建筑物高程测量：针对主体建筑物，采用水准仪进行高程测量，保证
建筑物各部分高程一致。
结合建筑设计图纸，明确高程参考点，确保测量准确性。
3.地形地貌测量：使用激光测距仪对地面高差进行测量，避免盲目估算
造成测量误差。
同时，根据地形地貌变化，确定施工过程中的土方开挖与填方量，为后续工程施工提供准确数据支持。
四、数据处理与分析
测量完成后，将测量数据导入计算机软件进行处理，生成详细的测量报告和数据分析。
根据实际测量结果，及时调整施工方案，确保施工进度和质量符合要求。
五、总结
通过科学合理的测量施工方案，能够确保施工过程中数据准确性，提高施工效率，降低施工风险。
在测量工作中，需要严格按照方案要求操作，保证测量结果可靠性。
希望该方案能够为工程项目顺利施工提供有效支持。
以上为本次测量施工方案的相关内容，谢谢阅读。
施工测量方案
施工测量方案
1测量控制
导线量测采用全站仪坐标控制测量,对业主委托勘测单位所交付的基线桩、导线桩和水准点，及相关测量资料进行复核验算并定线标识，做好记录。
对控制桩和水准点进行围护，保留至工程结束。
2、建立地面控制网
本工程采用中玮全站仪进行坐标定位、建立地面控制网。
并根据工程施工的需要布设加密控制桩和临时水准点。
加密点选在稳固、可靠的位置。
加密控制点的施测采用附合导线测量方法。
在施工过程中定期对控制点、水准点和加密点进行复测校核,确保点位的准确和施工精度。
加强与相接结构线位的测量复核，交点坐标相互交叉验算，保证新建工程与旧结构的整体线位准确一致。
3、对控制桩的保护措施
(1)控制桩其四周采用有醒目的警示防护栏围挡，在施工中应随时检查校核。
(2)在施工过程中定期对控制点、水准点和加密点进行复测校核，确保点位的准确和施工精度。
若发现不稳固、被移动或测量精度不符合要求，及时上报监理工程师，并及时采取加固、补测或重新校测的方法，以避免发生质量问题。
施工测量方案的编制原则和内容
施工测量方案的编制原则和内容一、编制原则1.科学性原则：施工测量方案应基于科学的理论和方法，遵循科学规律，确保测量结果的准确性和可靠性。
2.先进性原则：施工测量方案应使用先进的测量仪器设备和技术，提高施工测量的效率和精度。
3.可行性原则：施工测量方案应确保操作简便、易于实施，并且在工程实际情况下具有可行性。
4.综合性原则：施工测量方案应综合考虑工程特点、复杂程度、时间和经济成本等因素，找到具有综合效益的测量方法和方案。
二、编制内容1.测量任务与要求：明确测量的目的、批准的测量精度要求和工期要求等，使测量人员明确测量的目标和要求。
2.测量范围与方法：确定测量范围，并选择适当的测量方法和仪器设备。
包括水平测量、垂直测量、距离测量、角度测量、曲线测量、高程测量等。
3.控制测量点的选取：确定控制测量点位置和数量，并选择适当的控制测量方法和仪器设备。
包括固定测量点和临时测量点的设置。
4.测量数据处理：确定数据处理方法和软件工具，包括测量数据的采集、记录、校正、处理和分析等。
5.测图与报告编制：确定测图和报告编制的要求和格式，包括测量图件的制作和测量报告的撰写。
6.安全与环保措施：确定施工测量的安全与环保措施，包括人员防护、设备保养、测点保护和环境保护等。
7.质量控制与验收要求：确定施工测量的质量控制要求和验收标准，包括测量的质量评定和项目的验收标准等。
8.组织与协调工作：确定施工测量的组织与协调工作，包括相关部门的沟通与协调，以及测量人员之间的合作与配合等。
9.工期与进度安排：确定施工测量的工期和进度安排，包括测量任务的时间节点和工作量分配等。
10.费用预算与管理：确定测量方案的费用预算和管理措施，包括仪器设备的购买与维护费用、人员培训费用和材料费用等。
总结：编制施工测量方案的原则是科学性、先进性、可行性和综合性。
而内容包括测量任务与要求、测量范围与方法、控制测量点的选取、测量数据处理、测图与报告编制、安全与环保措施、质量控制与验收要求、组织与协调工作、工期与进度安排以及费用预算与管理等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．编制依据2.工程概况本工程为北京市消防局战勤保障基地（北京市应急救援物资储备基地），建设地点位于北京市朝阳区孙河乡李县坟村顺黄路南侧，东距京承高速约1公里。
综合楼结构形式为地上五层框架剪力墙结构，建筑面积8000㎡，建筑高度24m，室内±0.000相对于绝对标高34.250m，室内外高差0.150m。
保障楼结构形式为地下两层、地上四层框架剪力墙结构，建筑面积11200㎡，建筑高度24m，室内±0.000相对于绝对标高34.250m，室内外高差0.150m。
黄港特勤消防站为地上三层框架结构，建筑面积3321㎡，建筑高度13.750m，室内±0.000相对于绝对标高34.400m，室内外高差0.150m。
常备物资储存库为单层预制混凝土排架结构，建筑面积1638㎡，建筑高度21m，室内±0.000相对于绝对标高34.600m，室内外高差0.300m。
云梯维修车间为单层框架混凝土排架结构，建筑面积2225㎡，建筑高度18m，室内±0.000相对于绝对标高34.850m，室内外高差0.300m。
技术保障维修车间为地上三层钢筋混凝土框架结构，建筑面积6675㎡，建筑高度18m，室内±0.000相对于绝对标高34.850m，室内外高差0.300m。
训练塔为地上五层钢筋混凝土框架结构，建筑面积216㎡，建筑高度18m，室内±0.000相对于绝对标高34.750m，室内外高差0.300m。
油料保障区管理用房为55㎡砖混结构及61㎡框架结构，室内±0.000相对于绝对标高34.650m，室内外高差0.300m。
3.施工准备3.1测量机构3.1.1测量及验线人员经过测绘院、建委等专业组织的培训、考核，合格后持证上岗，持证率为100％，熟练掌握并运用国家、地方有关现行标准规范，熟悉施工现场各种测量工作，熟练使用测量仪器。
按照测绘院提供的坐标及高程进行楼坐标及标高的校核引测的工作。
按照施工总图坐标要求，进行楼座定位，引测控制点。
施工过程中各种测量数据记录，由资料员填写《施工测量放线报验表》报监理单位审核并验线。
3.1.2施工测量管理主要内容包括：编制施工测量方案；红线桩校核成果及坐标控制点；水准点引测成果复查及施工过程中各种测量、填写记录（含定位测量、高程引测、基槽验线、轴线、轴线竖向投测控制线、墙柱边线、门窗洞口位置线、垂直度偏差、楼层建筑1m水平控制线测量技术交底等）。
3.2测量器具准备测量仪器管理：严格执行公司《管理手册》、《检验、测量和试验设备控制管理程序》及本方案，根据本工程测量性质、特点及工程任务，选择配备适宜的测量仪器，保证测量确定度，测量精度、允许偏差均在规定范围内。
仪器均在检定周期内，校准状态标识明确，有完整的计量检定档案资料。
仪器的使用、维护和保管指定专人负责，过程控制严格按《管理程序》和《作业指导书》执行。
填写运行自检记录，发现偏离校准状态及时检修，检定合格后予以使用。
仪器做到“三防、两护”，在专用房间储存，全站仪等精密仪器有专项的维护管理制度，保证完好状态。
3.3技术准备3.3.1项目技术部认真组织技术人员、测放人员进行图纸审核，出现不交圈现象及时与设计院沟通，进行调整；同时审核图纸与定位桩点坐标、高程、建筑物本身各轴线关系、几何尺寸关系，出现问题均以洽商变更的形式形成文字记录，作为测量放线的依据。
3.4施测原则3.4.1严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。
3.4.2必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
3.4.3定位工作执行自检、互检、专检的“三检制”工作态度。
3.4.4测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工、省时、省费用。
3.4.5明确为“工程服务，按图施工，质量第一”的宗旨。
紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
4、测量依据4.1建设综合勘察研究设计院有限公司提供的测量成果报告：提供原始桩位，高程水准点，交桩时留下相关原始资料。
楼角定位桩：1（321130.368,510117.365）、2（321122.697,510038.838）、3（321103.986,510040.666）、4（321114.432,510035.476）、5（321111.632,510006.812）、6（321115.712,510006.414）、7（321119.090,510001.914）、8（321111.419,509923.388）、9（321092.708,509925.216）、10（321109.802,509906.314）、11（321108.168,509889.594）、12（321048.452,509895.428）、13（320962.979,509937.638）、14（320989.851,509935.012）、15（320997.629,510014.633）、16（320974.697,510052.442）、17（321000.573,510049.914）、18（321008.352,510129.535）、19（321022.200,510103.415）、20（321083.906,510097.387）、21（321086.230,510121.174）。
控制桩：五个控制点：BM1 (高程为34.379)、BM2(高程为34.407)、BM3(高程为34.862) 、BM4(高程为33.399)、BM5(高程为33.067)。
4.2北京中建建筑设计院有限公司提供施工图纸：总平面图、楼层平面图、建筑立面、剖面、大样图等、结构施工图。
5.测量方法5.1施测程序5.2测量依据复核5.2.1对给定的建筑物定位桩点、高程依据书面材料进行室内校算和室外校测符合施工测量放线要求。
符合规范对定位依据不少于3个的规定，抄测时，测量允许误差：角度±60″、边长相对误差小于1/2500。
5.2.2水准高程点为5个，符合规范规定水准点不少于2个的规定，水准点用附合测法校测，允许闭合差为±6mm N（N为测站数）。
5.3高程点布设5.3.1高程控制网的布设原则5.3.1.1为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度的首要条件。
5.3.1.2根据场地实际情况，场地内高程控制点设置3个，根据测绘院给定的3个高程点，用附合测法将已知标高引测到场内。
复核检查符合规范规定后，即其闭合差应小于±5mm N（N为测站数），测设一条符合水准路线，联测场区高程竖向控制点，以此作为保证竖向施工精度控制的首要条件。
5.3.1.3水准点的埋设：水准点选取在土质坚硬，便于长期保存和使用方便的地方。
墙水准点应选设在稳定的建筑物上，点位应位于便于寻找、保存和引测。
5.3.2高程控制网的等级及技术要求5.3.2.1高程控制网的精度，不低于三等水准的精度。
5.3.2.2半永久性水准点位处于永久建筑物以外，一律按《工程测量规程》（GB50026-2008）规定的半永久做法进行布设。
5.3.2.3引测的水准控制点，需经复测合格后方可使用。
5.3.2.4高程控制网技术要求高程控制网的等级拟布设三等附合水准，水准测量技术要求如下表。
水准测量技术要求5.4基槽开挖线测设考虑本工程场地空间，保障喽基坑支护采用插筋挂网喷锚做法、土钉墙做法和局部护坡桩做法。
土钉墙放坡系数为0.4，喷锚放坡系数为0.,7，此处留置工作面30cm，基槽四周按照此要求撒灰线后开始土方开挖。
5.4.1在垫层上进行基础定位放线前，以建筑物平面控制线为准，用全站仪校测轴线控制桩无误后，再用经纬仪以正、倒镜挑直法投测各主控线，投测允许误差±2mm。
5.4.2垫层上建筑物轮廓轴线投测闭合，经校测合格后，用墨线详细弹出各细部轴线，暗柱、暗梁、洞口必须在相应边角，用红油漆以三角形式标注清楚。
5.4.3轴线允许偏差如下：L<30m 允许偏差士5mm30<L≤60m 允许偏差士10mm60<L≤90m 允许偏差士15mm90<L 允许偏差士20mm倍，外廓轴线夹角的允许误差为1'。
5.5 ±0.000以下测设方法5.5.1在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。
5.5.2施工时用钢尺配合水准仪将标高传递到基坑内，以此标高为依据，进行槽底抄平。
并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在便于使用和保存的位置，根据基坑情况，在基坑内将其引测至基槽外围护坡桩内侧壁上，并标明绝对高程和相对标高，便于施工中使用。
向基坑传递高程见下列流程图：5.5.3.3基础高程传递：用测绘院给定的高程基准点在基坑四周控制标高，基础放线自检和监理验收合格后方可使用。
5.6垫层和集水坑测设方法：当垫层及积水坑电梯井、外导墙等基础防水保护层施工浇筑完成后，放基础外墙控制1米线。
完成后，在防水保护层上测定建筑物各主轴线控制1米线，经校测合格后，用墨线详细弹出各细部轴线，边界线、墙宽线、洞口和地梁线，用红油漆以三角形式标注清楚。
地下部分轴线控制1米线测设均为把全站仪架设在地面轴线引桩上投测。
墙、柱拆模后，应在墙柱立面抄测出建筑1米线并标识（1米线相对于每层建筑标高而定）。
轴线的对角线尺寸，允许误差为边长误差的2倍，外廓轴线夹角的允许误差为±1'。
5.7 ±0.000以上测设方法5.7.1标高传递本工程±0.000以上标高传递，主要沿结构外墙和楼梯间向上进行竖直传递。
依据场外3个永久标高控制点，每个施工流水段设置3个标高基准点，首层控制点相对标高为建筑+1.000m，以上各层均以此标高线直接用50m钢尺向上传递，弹出每层结构标高的+0.500m线，各层的标高线均应从各处的起点标高线向上直接量取，将水准仪安置到施工层，校测由下面传递上来的各水平线，误差应在±3mm以内，以其平均值引测水平线。
抄平时，尽量将水准仪安置在测点范围的中心位置，并进行一次精密定平，水平线标高的允许误差±3mm。
标高线均应于墨线标定，线迹清晰准确，墨线宽应小于1mm。
标高竖向传递的允许误差5.7.2轴线投测在首层底板混凝土浇筑完毕后，根据场地平面控制网，校测件筑物轴线控制桩后，使用经纬仪将轴控线引弹到结构外立面上。
5.8装饰工程施工测量公共部分地面：在各层墙面上弹出建筑1m线，作为地面施工标高控制线。
