高压旋喷桩施工方案一、高压旋喷主要施工方法（一）施工准备1、根据现场情况，进行场地平整；2、严格按照设计要求及有关规范规定，进行图纸的技术交底工作，作好施工前安全文明教育；3、经业主及监理单位认可，选择合适的位置，进行试桩，以期确定以下技术参数：①实际地质情况；②喷嘴型号及规格；③进尺及提升速度；④注浆压力；⑤注浆流量；⑥水灰比值及水泥掺入量；⑦成桩直径；⑧成桩强度；4、熟悉图纸，作好图纸会审前期工作；5、加强与业主、监理单位的联系，掌握其施工时的具体要求；6、做好通水、通电及硬化道路工作；7、设立临时生活设施；8、检查机器运转情况并做好各易损件的筹备工作；9、按现场平面布置图选好地点挖水泥浆池及铺水泥堆放台；10、按顺序对旋喷桩进行编号。
（二）测量放样1、依据业主提供主轴线控制点及具体尺寸，运用导线控制法，使用DJ2 光学经纬仪和钢尺进行主轴线的放样，其精度要求：距离中误差：±5mm，角度中误差：±10S；2、参照场地情况，将主轴线控制点引至不受破坏的位置，且加以保护；3、在复验合格的轴线基础上，进行桩位点的测定，其精度要求为±30mm；4、及时绘制测量复核签证，确保技术资料的完整性；（三）注浆工艺高压旋喷桩注浆固结体的质量因素较多，当确定采用一定形式的高压旋喷注浆管法之后，注浆工艺是影响固结体的重要因素之一。
1、旋喷高压旋喷注浆，均是自下而上，连续进行，若施工中出现了停机故障，待修好后，需向下搭接不小于500mm 的长度，以保证固结体的整体性。
由于天然地基的地质情况比较复杂，沿着深度变化大，有多种土层，其密实度、含水量、土粒组成和地下水状态等，有很大差异和不同，若采用单一的技术参数来旋喷注浆，则会形成直径大小极不匀称的固结体，导致旋喷直径不一致，影响承载力。
因此，针对不同地质土层的特征，要采取相对的措施来注浆完成。
特别对硬土及粘土部位，深部土层要适当放慢提升速度和旋转速度或提高旋喷压力等。
高压旋喷桩施工方案(三重管)

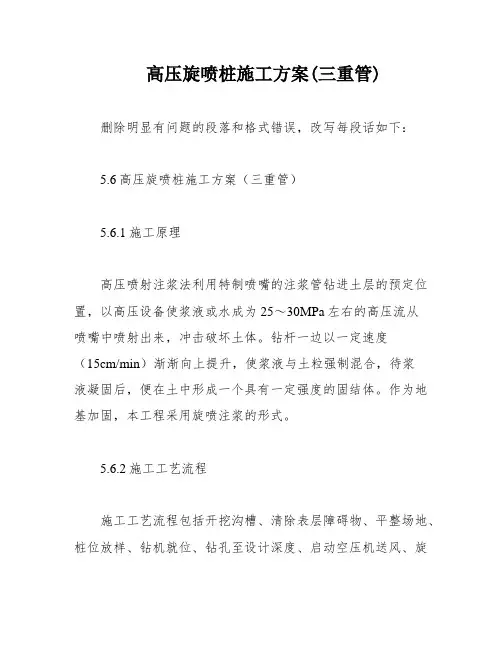

高压旋喷桩施工方案(三重管)删除明显有问题的段落和格式错误，改写每段话如下：5.6高压旋喷桩施工方案（三重管）5.6.1施工原理高压喷射注浆法利用特制喷嘴的注浆管钻进土层的预定位置，以高压设备使浆液或水成为25～30MPa左右的高压流从喷嘴中喷射出来，冲击破坏土体。
钻杆一边以一定速度（15cm/min）渐渐向上提升，使浆液与土粒强制混合，待浆液凝固后，便在土中形成一个具有一定强度的固结体。
作为地基加固，本工程采用旋喷注浆的形式。
5.6.2施工工艺流程施工工艺流程包括开挖沟槽、清除表层障碍物、平整场地、桩位放样、钻机就位、钻孔至设计深度、启动空压机送风、旋喷提升、启动高压泵送、冲洗钻具、浆液配制泵送等步骤。
具体流程如下图所示。
5.6.3资源配置1、材料选择与准备旋喷注浆是靠高压液流的冲击力破坏土层并与土体混合成新的固体，浆液应具备良好的可喷性、足够的稳定性、少量气体、能调解浆液的胶凝时间、优良好的力学性能、无毒、无臭、结实率高等特性。
水灰比一般采用1：1~1.5：1的水泥浆液。
在喷浆之前按施工要求准备好足够的合格的水泥浆液。
2、劳动力计划劳动力分工具体如下表所示，工地施工采用2班制，在施工中应各司其职，认真负责，相互协作，相互监督。
钻孔人员必须作好现场钻孔记录，取得第一手地质资料，以便注浆人员根据地质资料及时调整注浆参数。
注浆记录人员必须把当班的记录及时整理。
司泵人员应随时注意注浆压力变化，值班技术员及时记录并根据地质情况调整注浆压力及施工工艺参数。
3、主要机械设备旋喷桩施工采用XY-150地质钻机引孔，XP-30B型旋喷机作业。
主要施工机械设备如下表所示。
本文介绍了旋喷施工中使用的设备和参数。
所使用的设备包括高压泵、灌浆泵、空压机、泥浆泵、拌浆机等，规格型号分别为XY-150、XP-30B、3DZ-5Z栓塞泵、HB-80、P-0.8Mpa、Q-6m3/min、BW-150、WJG-80，单位为台，数量为2.在确定旋喷参数时，首先需要确定压力参数。
高压旋喷桩施工及技术措施
高压旋喷桩施工及技术措施（一）施工流程高压旋喷桩施工工艺流程图（二）施工方法、步骤及施工质量控制措施1．标定桩位首先测量定出需施做旋喷桩的部位，桩位确定后要插上木桩，并标明桩号。
2．钻机就位旋喷桩的钻机选用XY－2型(重探300型)地质钻机，钻机安装时钻杆中心正对旋喷桩钻孔部位，要保证机身水平、立轴垂直、机架平整、稳定，保证钻进过程中钻机不发生倾斜和移动。
3．钻孔在钻孔之前必须先制备护壁泥浆，建立泥浆循环系统，泥浆制备好之后，再进行钻孔，钻进过程中根据地质情况要适当调整泥浆的稠度。
对于人工填土和淤泥层要重点防护，适当的增大泥浆的比重，钻进速度要先慢后快，保证成孔中心位移小于50毫米，钻孔垂直度小于1.5H／100（H为钻孔深度，即孔斜率小于1.5％）。
在钻进过程中要及时做好钻进记录，记录内容包括孔位、孔口高程、开钻时间、钻进速度、累计钻进深度，加钻杆时间及长度、地质情况的描述等参数以备喷射时查验参考。
特别是地质情况一定要描述得较为详细，以便喷射过程中根据地层的土性及软硬程度随时调整喷射参数，以保证桩体的均匀性4．高喷台车的选型及就位根据工程地质条件，本工程拟准备采用单管喷射工艺，所用设备为GS500－4型高喷台车。
钻孔至设计高程后，高喷台车立即就位，高喷台车就位要准确、安装要水平，并将喷射管下至始喷高程。
下管之前在地面上要进行试喷，为避免喷嘴在下管过程中堵塞，下管时可用胶布先将浆嘴和气嘴缠住。
5．旋转喷射先拌制水泥浆液，水泥用42.5MPa以上普通硅酸盐水泥，水泥要过筛，其细度控制在标准筛(4900孔／m2)的筛余量不大于15％。
根据规范，施工参数应符合表1-5-9规定，部分参数的具体取值应根据试桩确定。
下好喷射管送入符合上述要求的气和浆，且待注入浆液冒出孔口后，即开始旋转提升，自下而上边喷射边提升，喷射过程中要随时检查和记录各个参数，发现问题及时解决。
直至达到设计高程后停送气和浆，停止喷射，提出喷射管。
高压旋喷灌浆施工方案
本章主要阐述高喷灌浆防渗工程的有关技术问题。
1 高喷灌浆的适用范围
三管法是使用能输送水、气、浆的三个通道的喷射管，从内喷嘴中喷射出压力为 30~40MPa 或更高的超高压水流，水流周围环绕着从外喷嘴中喷射出的圆管状气流，同轴 喷射的水流与气流冲击破坏土体。由泥浆泵灌注较低压力的水泥浆液进行充填置换。这 种方法的水压力一般很高，在高压水射流和压缩空气的共同作用下，喷射流破坏土体的 有效射程显著增大。喷嘴边旋转喷射边提升，在地基中形成较大的负压区，携带同时压 入的浆液进入被破坏的地层进行混合、充填，在地基中形成直径较大、强度较高的旋喷 桩凝结体，起到防渗或加固地基的作用。其直径一般有 1.0~2.0m，较二管法大，较单管 法要大 1~2 倍。
砂性土
0<N<10 11<N<20 21<N<30
1.0±0.2 0.8±0.2 0.6±0.2
1.4±0.2 1.2±0.3 1.0±0.3
2.0±0.3 1.5±0.3 1.2±0.3
砂砾
20<N<30
0.6±0.2
1.0±0.3
1.2±0.3
注：N 为土层的标准贯入击数；定喷凝结体的延伸长度约为旋喷体长度的 2 倍。
新三管法是先用高压水和气冲击切割地层土体，然后再用较高压力的水泥浆对土体 进行二次切割和喷入。水、气喷嘴和浆、气喷嘴铅直间距约 0.5～0.6m。由于水的粘滞性 小，易于进入较小空隙中产生水楔劈裂效应，对于冲切置换细颗粒有较好的作用。高压 浆液射流对地层二次喷射不仅增大了喷射半径，使浆液均匀注入被破坏的地层，而且由 于浆、气喷嘴和水、气喷嘴间距较大，水对浆液的稀释作用减小，使实际灌入的浆量增 多，提高了凝结体的结石率和强度。该法高喷质量优于三管法，适用于含较多密实性充 填物的大粒径地层。
高压旋喷桩专项施工方案
一、工程概况本工程为某建设项目地基加固工程，采用高压旋喷桩技术进行地基加固。
工程地点位于XX市XX区，施工面积约为XX平方米。
工程地质条件复杂，地基承载力低，为确保工程质量和施工安全，特制定本专项施工方案。
二、施工工艺1. 施工准备（1）技术准备：熟悉设计图纸，掌握工程地质和水文地质资料，了解场地及临近区域内的特殊建筑物分布情况。
（2）机具设备：地质钻机、高喷台车、高压水泵、高速制浆机、贮浆桶、灌浆泵、搅浆桶、移动式空压机等。
（3）作业条件：平整场地，清除地面、地下障碍；开挖排浆沟及过滤沉淀集浆坑；按施工图纸要求和监理人指示选择地质条件具有代表性的区段，进行高喷围井试验，以确定高喷施工技术参数。
2. 施工工艺流程（1）施工放样：按设计图施工并经监理工程师批准的有关参数由测量人员进行测量、放样与定位，并进行统一编号。
（2）造孔：采用地质钻机造孔，要求钻机就位准确，偏差不得大于10mm；钻孔应保护铅直。
（3）插管：钻好孔后，插入旋喷管，进行试喷，确定施工技术参数。
（4）高压旋喷注浆：根据设计要求，采用三管法高压旋喷。
施工前预先准备排浆沟及泥浆池，施工过程中应将废弃的冒浆液导入。
（5）旋喷结束：旋喷注浆完成后，停止注浆，将旋喷管提升至设计标高，成桩。
三、施工质量控制1. 控制桩位偏差：桩位偏差不得大于50mm。
2. 控制桩长：桩长应符合设计要求。
3. 控制桩体质量：桩体强度、密实度应符合设计要求。
4. 控制施工参数：旋喷压力、喷嘴直径、水泥浆浆比重、浆量等应符合设计要求。
四、安全措施1. 严格执行施工安全操作规程，确保施工安全。
2. 加强施工现场管理，防止发生安全事故。
3. 严格执行环保规定，降低施工对环境的影响。
4. 加强对施工人员的培训和教育，提高安全意识。
五、施工进度安排根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
六、总结本高压旋喷桩专项施工方案旨在确保工程质量和施工安全。
在施工过程中，应严格按照本方案执行，确保施工顺利进行。
高压旋喷桩工艺及注意事项说明(范本模板)
（1）高压旋喷桩的施工工艺与技术参数
施工前须对场地进行清表处理,并进行一定深度的换填，采用单重管进行喷射作业。
5喷射作业:该项操作是高压旋喷桩施工中最关键的一个环节，带有喷头装置的旋喷转杆钻至预定深度后，启动高压泵，待泵量泵压正常并达到设计要求后，自孔底由下而上进行喷射施工作业，旋喷钻杆边喷边提升，直至设计标高为止;
6拔管:旋喷作业完成后拔出注浆管,并做好桩顶标记；
7清洗机具：注浆施工完成后，清洗注浆泵、喷嘴、送浆泵、浆液搅拌机以免堵塞;
1)桩位布设偏差应小于5cm，钻机或旋喷机就位时机座要平稳，立轴要与孔位对正倾角偏差不得大于0.5o；
2)钻孔至设计深度后，须经现场检测确认满足设计深度要求后方能进行注浆，喷射注浆前要检查高压设备和管路系统.设备的压力和排量必须满足设计要求，管路系统的密封圈必须良好，各通道和喷嘴内不得有杂物；
3)水泥严格按照设计要求的配合比配置,禁止使用受潮或过期的水泥，掺粉煤灰后的水泥浆使用前必须过筛，以防堵塞喷嘴，在注浆过程中应防止水泥浆离析沉淀，搅拌时间超过4小时的水泥浆液不可再使用；
高压旋喷桩说明
高压喷射注浆法是利用高压泥浆泵等高压发生装置,通过安装在钻杆杆端的特殊喷嘴，向周围土体喷射浆液，同时钻杆以一定速度逐步向上提升，注入剂形成高压喷出后具有很大的动能,产生高速高压的喷射流，借助高压喷射流使一定范围内的土体结构遭到切削破坏，并使土体与喷射浆液混合、胶结、硬化,从而在地基中形成具有较高强度的水泥土桩，达到改良土质、增加地基强度、减少土体压缩变形的目的.
高压旋喷桩施工方法
高压旋喷桩施工方法高压旋喷桩设置于电梯井坑外主动区，桩直径800mm,搭接200mm,双排布置，有效桩长4.00~5.00m,桩顶标高为各塔楼区底板底,桩底标高应按设计图纸。
1.场地平整：先进行场地平整，清除桩位处地上、地下的一切障碍物，并做好排浆沟。
2、测量定位：高压旋喷桩轴线及标准确定：高压旋喷桩轴线根据施工图布放施工区域边界线、轴线及桩位，采用经纬仪或全站仪进行测放。
如高压旋喷桩桩位与现有已施工工程桩桩位存在冲突，则根据实际情况适当偏移或跳开施工。
3、桩机对位：保持桩机周正、平衡，钻头中心对准桩位中心，确保桩位准确及桩身垂直度。
单桩中心偏差小于IOmm,垂直偏差不超过1.5%o4、配制水泥浆：灌浆采用RO.42.5MPa普通硅酸盐水泥，浆液水灰比为1.5,采用高速搅拌机搅拌，纯拌合时间不少于Imin,且应连续制浆。
5、桩编号：为了便于施工及确定桩位，对每根桩进行编号。
6、高压旋喷灌浆施工(1)地面试喷：钻孑眼收、高喷台车就位并对准孔口后，为了直观检查高压系统的完好性以及是否能够满足使用要求，首先应进行地面试喷。
(2)开喷：喷管先至指定深度后，拌制水泥浆液，即可供浆、供风、供水开喷。
待各压力参数和流量参数均达到要求，目孔口已返出浆液时，即可按既定的提升速度进行喷射灌浆。
(3)高喷灌浆保持全孔连续一次作业，作业中因拆卸喷射管而停顿后，重复高喷灌浆长度不小于0.3m。
(4)在高喷灌浆过程中，出现压力突降或骤增、孔口回浆浓度和回浆量异常，甚至不返浆等情况时，查明原因后即时处理。
(5)当孔内出现严重漏浆，拟采取以下措施进行处理：A.降低喷射管提升速度或停止提升；B.降低喷水压力、流量进行原地灌浆；C.喷射水流中掺加速凝剂；D.加大浆液密度或灌浆水泥砂浆、水泥粘土浆；E.向孔内冲填砂、土等堵漏材料。
7、在高喷灌浆过程中,水泥用量为每延米300kg,根据现场实验情况，经过计算钻进速度10-20r∕min,喷浆量1251./min、旋喷速度69kg∕min、提升速度0.23m∕mir‰(1)供浆正常情况下，孔口回浆密度变小、不能满足设计要求时，拟采取加大进浆密度或进浆量的措施予以处理。
高压旋喷灌浆施工工艺流程
