5.32串联和并联 练习
初三物理串联和并联阶段训练作图题专练完整版
初三物理串联和并联阶段训练作图题专练Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-串联和并联作图题1．根据图5（甲）的电路图，将乙图的实物元件连接起来。
2．根据图6（甲）所示的电路图，将图（乙）中的电路元件连接起来。
3.按图a所示的电路图，用笔画线代替导线把图b中的干电池、开关、电铃和两个灯泡连接成电路(导线不要交叉)．4．按照上图中所示电路图，连接实物图。
5．根据图8的实物图画出它的电路图。
6.如图6所示，按电路图用笔画线作导线，将元件连接起来．图67.根据下图所示的电路元件连接图，在空白处画出相应的电路图．8.如图11，把L1、L2组成并联电路，要求开关同时控制两盏灯(电路元件位置不能移动)。
图119.按照图7的电路图，把右边的实物图连接起来。
10.根据图6的实物连接情况画出相应的电路图来。
串联、并联练习图4图51.在图4中，只闭合开关S1时，电流通过灯，它们是联．当S1、S2闭合时，电流通过灯。
当S1、S3闭合时，电流通过灯。
当S1、S2、S3都闭合时，电流通过灯，它们是联．2.如图5所示，按电路图用笔画线作导线，将元件连接起来．3.根据图6所示的电路元件连接图，在空白处画出相应的电路图．图6图74.用笔画线作导线，将图7中的元件连接起来，连成符合下述要求的电路(设灯泡不会烧坏)：①开关Sl、S2都断开，红、绿灯都不亮；②只闭合开关S，，红、绿灯都不亮；③只闭合开关S2，红、绿灯都亮；④开关Sl、S2都闭合，红灯不亮，绿灯亮5.在如图8所示的电路中，要使灯L1、L2串联，应闭合开关，断开开关。
若闭合开关S1、S2，断开开关S3，则灯亮；灯不亮。
在此电路图中，同时闭合开关是不允许的。
图8图9图106．如图9所示，要使L1、L2串联，则开关S1、S2、S3的断闭情况是()A．S1、S2、S3均闭合B．S2、S3断开，S1闭合C．S1、S2、S3均断开D．S1、S3断开，S2闭合7．如图10所示，要使灯L1和L4串联，则关于1、2、3、4四个接线的柱的连接，正确的是()A．只需连接1和2B．只需连接2和3 C．只需连接3和4D．只需连接1和38.如图11，把L1、L2组成并联电路，要求开关同时控制两盏灯(电路元件位置不能移动)。
初三物理串联和并联练习题人教版
初三物理串联和并联练习题人教版在初三的物理学习中，串联和并联是一个重要的知识点。
串联和并联是指将电器设备按照一定的方式连接起来，以实现特定的电路效果。
了解串联和并联的特点和运算规律对于解决实际问题是非常有帮助的。
本文将为大家提供一些人教版初三物理串联和并联的练习题，希望能够帮助大家深入掌握这一知识点。
一、串联电路的练习题1. 图1所示为一个串联电路，求总电阻。
（题目描述和图1）解答：首先，我们可以根据题目中给出的电阻值，计算出电路中每个电阻的阻值。
假设电流为I，由欧姆定律可知：R1 = U/I，R2 = U/I，R3 = U/I。
根据串联电路的性质，总电阻等于各个电阻之和，即R = R1 + R2 + R3。
2. 图2所示为一台洗衣机的电路图，其中的灯泡已经烧坏了，求替换灯泡后电路中的电流强度。
（题目描述和图2）解答：根据题目描述可知，当灯泡损坏后，电路仍然处于串联状态。
可以利用串联电路的性质，将电阻连加的特点，解题。
我们可以利用欧姆定律和串联电路的性质，求出替换灯泡后电流强度。
假设替换后灯泡的电阻为R'，则根据欧姆定律可知：U = I * R'。
根据串联电路的性质，总电阻等于各个电阻之和，即R = R1 + R'。
将这两个式子联立，可求出电流强度I。
二、并联电路的练习题1. 图3所示为一个并联电路，求总电流。
（题目描述和图3）解答：对于并联电路，总电流等于各个电流之和，即I = I1 + I2 + I3。
根据题目中给出的电阻值，我们可以根据欧姆定律计算出各个支路的电流。
假设电压为U，根据欧姆定律可知：I1 = U/R1，I2 = U/R2，I3 = U/R3。
将这些电流相加即可得到总电流。
2. 图4所示为一间教室的照明系统电路图，其中的灯泡已经烧坏了，求替换灯泡后电路中的电压。
（题目描述和图4）解答：根据题目描述可知，当灯泡损坏后，电路仍然处于并联状态。
对于并联电路，总电流等于各个电流之和，即I = I1 + I2 + I3。
串联和并联电路练习题
串联和并联电路练习题串联和并联电路练习题电路是我们日常生活中不可或缺的一部分。
无论是家庭用电还是工业生产，电路都起着重要的作用。
在电路中，串联和并联是两种常见的连接方式。
它们在电路中起着不同的作用和效果。
本文将通过一些练习题来帮助我们更好地理解串联和并联电路。
问题一：两个电阻串联在一起，电阻值分别为R1=10Ω和R2=20Ω，求串联电路的总电阻。
解析：在串联电路中，电流依次通过每个电阻。
因此，电阻值相加就是串联电路的总电阻。
根据公式，总电阻Rt=R1+R2=10Ω+20Ω=30Ω。
问题二：三个电阻并联在一起，电阻值分别为R1=10Ω、R2=20Ω和R3=30Ω，求并联电路的总电阻。
解析：在并联电路中，电流在分支中分流，因此总电流等于各个分支电流之和。
根据公式，总电阻Rt=1/（1/R1+1/R2+1/R3）=1/（1/10Ω+1/20Ω+1/30Ω）≈5.45Ω。
问题三：一个电阻为R1=10Ω的串联电路和一个电阻为R2=20Ω的并联电路连接在一起，求整个电路的总电阻。
解析：首先计算串联电路的总电阻，根据公式Rt1=R1=10Ω。
然后计算并联电路的总电阻，根据公式Rt2=1/（1/R2+1/R3）=1/（1/20Ω+1/Rt1）≈6.67Ω。
最后整个电路的总电阻等于串联电路和并联电路的总电阻之和，即Rt=Rt1+Rt2=10Ω+6.67Ω≈16.67Ω。
问题四：一个电阻为R1=10Ω的串联电路和一个电阻为R2=20Ω的并联电路连接在一起，如果串联电路中的电流为I=2A，求并联电路中的电流。
解析：根据串联电路中电流的特性，串联电路中的电流是相同的。
因此，串联电路中的电流为I=2A。
根据欧姆定律，电流等于电压除以电阻，即I=U/R。
根据并联电路中电流的特性，总电流等于各个分支电流之和。
因此，总电流I=I1+I2，其中I1为串联电路中的电流，I2为并联电路中的电流。
根据公式，I2=I-I1=2A-2A=0A。
串联和并联练习题及答案
串联和并联练习题及答案Document number【980KGB-6898YT-769T8CB-246UT-18GG08】第三节串联和并联1、电路的四个基本组成部分是＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿；电路的三种状态是＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿。
2、电路有两种连接方式，分别是＿＿＿＿＿＿和＿＿＿＿＿，其中，＿＿＿＿＿＿电路中，一旦某一个用电器发生短路，则电源短路，有可能烧毁＿＿＿＿＿＿和＿＿＿＿＿＿。
3、电路中，＿＿＿＿＿＿是提供电能的，＿＿＿＿＿＿是消耗电能来工作的，＿＿＿＿＿是传输电能的，＿＿＿＿＿是控制电路的通断的。
4、串联电路中，一个开关可以控制＿＿＿＿＿＿＿＿＿＿＿；并联电路中，干路开关可以控制＿＿＿＿＿＿＿＿＿＿＿，而之路开关只能控制＿＿＿＿＿＿＿＿＿＿＿。
总之，开关要控制某个用电器，则一定要和这个用电器＿＿＿联。
5、串联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；并联电路中，如果其中一只灯泡坏了，其他灯泡＿＿＿＿正常工作；家庭电路中各电灯的连接方式是＿＿＿＿。
6、路灯总是一起亮，一起暗，它们的连接方式是＿＿＿＿，原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
7、在图所示电路中，只闭合S1时，电灯＿＿＿＿亮；当S1、S2都断开时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的；当S1、S2都闭合时，电灯＿＿＿＿亮，它们是＿＿＿＿连接的。
8、如图所示电路中，当＿＿＿＿闭合时，L1、L2并联；当＿＿＿闭合时，电路会发生短路，损坏电源。
9、下列三组常用物品：①塑料尺、铅笔、橡皮擦；②木桌子、钢卷尺、透明胶带；③乒乓球、橡胶棒、玻璃杯。
通常情况下全部属于绝缘体的一组是＿＿＿＿＿＿＿＿＿(填序号)；不同材料，导电性能不同，导电性能介于导体和绝缘体之间的称为＿＿＿＿＿＿＿＿＿体。
11、如图所示的电路，如果此时闭合开关，会发生＿＿＿＿＿＿＿＿现象，如果想让两个灯泡串联，只需要去掉导线＿＿＿＿，如果想让两灯泡并联，应该怎么办请在图中改接一根导线的一端，实现两灯并联。
串并联练习题完整版
串并联练习题标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]串联和并联练习题一、填空题1.将两个小灯泡_________接到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________接到电路中，我们就说这两个小灯泡是并联.2.人体心脏的跳动是由_________来控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的_________随时间变化的曲线，这就是通常说的_________，通过_________可以了解心脏的工作是否正常.3.在下图所示的电路中，当开关S1、S2都闭合时，亮着的灯是_________；当开关S1闭合，S2断开时亮着的灯是________.? 4.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是_________联的.5.如上图所示的电路中，灯L1、L2是_________联，开关S1控制灯_________，S2控制灯_________.6.当我们连接电路时，为了安全，控制电路的开关应该处于_________状态.7.如下图所示，L1、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L、L2是_________1联的；若用导线只将BD连接起来，则灯L1、L2是_________联的；若用导线只将AC连接起来，则会发生_________.?12.、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡并联，并用开关控制它们，你至少需要导线（）A．3根 B．4根 C．5根 D．6根三、作图题1.将下图中的元件连接起来，形成串联电路并标出电流的方向.2.将下图中的元件连接起来，形成并联电路并标出电流的方向.（要求每个开关控制一个灯泡）3、如图所示，当S1，S2断开时，能亮的灯是______，它们是_______联的。
当S1，S2闭合时，能亮的灯是______，它们是______联的。
串联和并联练习题经典题
串联和并联一、选择题1、保密室有两道门，只要有一道门没有关上（相当于一个开关断开），值班室内的指示灯就会发光报警。
如图2所示的四个电路图中，能体现该装置工作原理的是2、如下图所示，四个电路图中与右边实物图对应的是3、某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M。
在如图所示的四个电路图中，符合上述要求的是4、为了生活方便，卧室里的同一个照明灯通常用两个开关控制．一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。
下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的Sl、S2及C图中的S1为单刀双掷开关）（??）5、利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电。
其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有声音时自动闭合，无声音时自动断开。
下列电路图中合理的是6、图6（甲）所示为家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。
则图6（乙）所示电路中，与之对应的是7、厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图—2所示的电路中，你认为符合上述要求的是（）8、某电路中的一个开关断开后，该电路中的两盏灯都熄灭了，则它们的连接方式是（??）Ａ一定串联??Ｂ一定并联?Ｃ．串联、并联都有可能??Ｄ．以上说法都不对9、下图所示的电路中，开关闭合后，三个灯泡并联的电路是()10、教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。
在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光；如果风扇不启动，灯泡就不能发光。
图所示的电路图中能符合要求的是（） 12、如图15-9，电路中L 1、L 2、L 3是并联的是（）14、如果一个开关能同时控制两盏灯，那么这两盏灯是（ ）A 、一定是串联的B 、一定是并联的C 、可能是串联，也可能是并联D 、以上说法都正确16、如图5-2-5中，是一个简化的电冰箱内的电路图，其中M 是压缩机用的电动机，L 是冰箱内的照明灯泡，下列说法中正确的是（ ）A 、只闭合S 1 ，灯L 亮，电动机M 工作B 、只闭合S 2，灯L 亮，电动机M 工作C 、闭合S 1和S 2，电动机M 才能工作D 、闭合S 1，灯L 亮，闭合S 2，电动机M 工作18、某单位需要在前门、后门各装一个开关S 1、S 2，传达室安装一个电铃和一个电灯，要求：前门开关闭合时，铃响灯亮，后门闭合开关时，铃响灯不亮，为此设计了电路图如图7所示，其中正确的是（） 二、填空题1、（1）如图5-2-3甲所示，两灯管首尾相连，接到电路中，称之为 。
串联和并联电路练习题
串联和并联（一）1下列给出的用电器中连接方式属于串联的是A.烘托节日气氛的小彩灯---满天星B.道路两旁的路灯C.家中的电视和电脑等家用电器D.教室里照明用的日光灯 2如图所示的电路，要使两个小灯 泡L 1，L 2串联，应A ．断开开关S 1，S 2，闭合开关S 3B ．断开开关S 1，S 3，闭合开关S 2C ．断开开关S 1，闭合开关S 2，S 3D ．断开开关S 2，闭合开关S 1，S 33如图所示，电路元件及导线连接均完好，闭合开关S 1 、S 2 ，则 A.L 1 不能发光， L 2 能发光 B.L 1 能发光， L 2 不能发光C.L 1 、L 2 都能发光D.L 1 、L 2 都不发光4下列给出的用电器中连接方式属于串联的是 A ．烘托节日气氛的小彩灯 B ．道路两旁的路灯 C ．家中的电视和电脑等家用电器 D ．教室里照明用的日光灯 5下图电路中，开关能够同时控制两盏灯，且两灯发光情况互不影响的电路是6.如图中的电路图和实物图相对应的是7下列四个电路图中与实物连接相符的是L 1L 2SSL 2L 1 L 1L 2SSL 2 L 1A B C DL 1S 1S 2L 2L 2S 1S 2L 1L 1S 2S 1 L 2ABCDL 1S 2S 1 L 2L 2S 2S 1 L 19如图（a）所示的实物图．与图（b）所示电路对应的是10.左图所示电路与右图的实物图相符的是11.如下图所示，四个电路图中与右边实物图对应的是12如图所示，下列四个电路图中与右边实物图对应的是13下列四个电路图中与右边实物图相对应正确的是14.(如图2所示的四个电路中，与左边实物图对应的是15.图中的四个电路图与右边实物连接图对应的是16下列与实物图一致的电路图是17.下列四个电路图中与右边实物图相对应的是A. B C D 18左图所示实验电路相对应的电路图是右图中的。
串联与并联练习题

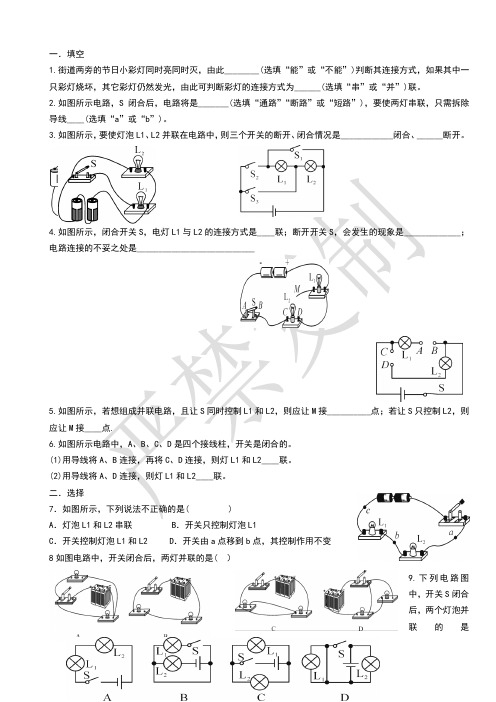

一．填空1.街道两旁的节日小彩灯同时亮同时灭，由此________(选填“能”或“不能”)判断其连接方式，如果其中一只彩灯烧坏，其它彩灯仍然发光，由此可判断彩灯的连接方式为______(选填“串”或“并”)联。
2.如图所示电路，S闭合后，电路将是_______(选填“通路”“断路”或“短路”)，要使两灯串联，只需拆除导线____(选填“a”或“b”)。
3.如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是____________闭合、______断开。
4.如图所示，闭合开关S，电灯L1与L2的连接方式是____联；断开开关S，会发生的现象是_____________；电路连接的不妥之处是___________________________5.如图所示，若想组成并联电路，且让S同时控制L1和L2，则应让M接__________点；若让S只控制L2，则应让M接____点.6.如图所示电路中，A、B、C、D是四个接线柱，开关是闭合的。
(1)用导线将A、B连接，再将C、D连接，则灯L1和L2____联。
(2)用导线将A、D连接，则灯L1和L2____联。
二．选择7．如图所示，下列说法不正确的是( )A．灯泡L1和L2串联 B．开关只控制灯泡L1C．开关控制灯泡L1和L2 D．开关由a点移到b点，其控制作用不变8如图电路中，开关闭合后，两灯并联的是( ）9.下列电路图中，开关S闭合后，两个灯泡并联的是( ）10.某电路中有两盏灯，开关闭合时，两灯都亮；开关断开时，两灯都熄灭，则两灯的连接方式是( ) A．一定是串联 B．一定是并联C．可能是串联，也可能是并联 D．可能某灯被短路11.小明学习了电学知识后，给蓬溪县交通局建议，在蓬溪中学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，根据你对交通指示灯的了解，可以推断出( )A．红、黄、绿灯都是串联 B．红灯与黄灯串联后再与绿灯并联C．红、黄、绿灯没有关系 D．红、黄、绿灯都是并联12.几个电灯串联，接通电源后，如果其中一个电灯的灯丝断了，电路的其他部分没有发生故障，则其余的电灯将( )A．仍然亮 B．都不亮C．有的亮，有的不亮 D．无法判断13.如图是简化了的玩具警车的电路图，以下说法中正确的是( )A．开关S1控制整个电路B．电动机与小灯泡工作时互不影响C．开关S2控制整个电路D．开关S1、S2都闭合时电动机与小灯泡是串联的三．作图请根据下列实物电路的接线图画出电路图(要求导线不能交叉)将下列电路元件组成并联电路，开关S1只控制L1，开关S2只控制L2如图所示是一个未完成连接的实物电路。
