在CAD里面很多面形的图形都是二维图形转过来的，比如说CAD 图形经常要转到SU中使用。
下面就让小编告诉你CAD图形怎么导入进SU中成面的方法，一起学习吧。
CAD图形导入进SU中成面的方法
1.现在cad中把要导入sketchup中的文件进行精简，只保留主要的墙体等线条。
这里主要利用的是图层，因此在画cad图是，图层的利用是很重要的。
2.一般精简只留下主要线条。
3.打开sketchup——文件——导入。
选择导入AUTO CAD(dwg,dxf)文件.
4.点开右边的选项——这一步比较关键，勾上”合并共面平面“和”平面方向之一至“，单位选择毫米，因为cad文件单位也为毫米，此地要统一。
最后勾上保持绘图原点。
5.导入成功，显示导入结果对话框，可以直接关掉。
6.导入后如果找不到文件，点一下充满视窗按键。
此时看到的只是线框，只需在每个闭合框的任一边描上一遍即可生成面。
有的仍无法生成，说明这个不是闭合线，你只需找到缺口补上线即可。
7.现在就生成面了，只需用推拉工具图拉到一定高度即可了。
教你如何正确的看懂CAD图纸
教你如何正确的看懂CAD图纸随着计算机辅助设计（CAD）技术的逐步发展，CAD图纸已经在工业生产和建筑设计等领域中扮演着非常重要的角色。
然而，对于大多数人而言，CAD图纸还是一种难以理解和阅读的文件。
在本文中，我们将探讨如何正确地阅读和理解CAD图纸，提高我们的生产和设计效率。
首先，我们需要了解CAD图纸的基本概念和设计要素。
CAD图纸主要包括图纸标题、图例、尺寸标注、标准符号、视图、剖面等构成要素。
标题用于描述图面的名称、图纸符号、设计人员姓名、日期等信息；图例则用于说明设计图中的所有符号、颜色和线条等；尺寸标注用于标示各个要素之间的尺寸和位置关系；标准符号则是为了方便设计师在设计过程中使用标准符号表达相关元素；视图用于显示物体的不同的平面，常见的有正视图、俯视图、侧视图等；剖面则用于显示物体内部的构造。
其次，我们需要学会查看和读取CAD图纸中的常见符号。
CAD设计中使用的符号很多，包括多种颜色和线条种类，这些符号的意义必须要我们了解并记忆。
一些常见的符号如: “平面的外壳展开”符号（也就是放射线图符号）表示物体的展开平面视图；“距离”符号表示各个要素之间的距离大小；“位置”符号表示物体在平面或垂直于平面的位置；“直角”符号则表示物体中的直角。
此外，在阅读CAD图纸时，我们还需要学会如何进行测量和计算。
这也是人们往往感到困惑的地方。
基于CAD图纸的特点，我们可以采取以下方法进行测量和计算：1.获取尺寸标注的精确数值。
其中的尺寸标准定为常量,我们能够根据标注的尺寸信息来确定物体的大小。
2.使用测量工具进行测量。
例如尺、卡尺等打搭结构字样的测量工具，以帮助我们精确地计算。
3.使用计算公式。
例如计算表面积，可以利用公式（宽度*高度）或（半径*2*Π）进行计算。
最后，我们还可以完善自己的CAD图纸阅读技能，常用的有增大图面尺寸，观察同一物体不同视图来检查设计是否准确等等，不断地刷新我们的知识和技能。
总之，正确阅读和理解CAD图纸是一个极具挑战性的任务。
CAD封面设计范例及制作方法
CAD封面设计范例及制作方法CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计领域的软件工具，它能够帮助设计师们更加高效地进行3D 模型的创建和编辑。
在使用CAD软件进行设计时，封面的设计是非常重要的一部分，它能够为设计作品增添吸引力和专业感。
本文将为大家介绍一些CAD封面设计范例及制作方法，希望能给需要的设计师们提供一些帮助和灵感。
首先，我们来看一个简单的CAD封面设计范例。
在这个范例中，我们选择了一个简洁、现代的风格。
首先，我们可以在封面的中央放置一个主要的CAD模型图形，该图形可以是你正在设计的产品或者与你设计主题相关的其他图形。
在图形的周围，你可以添加一些简洁的文字描述，如设计名称、制作者等信息。
同时，为了增强封面的视觉效果，你还可以选择一种适合的背景颜色或纹理，并在封面的其他位置添加一些细节或装饰元素，如线条、图案等等。
整体来说，这个封面设计范例简洁而不失个性，能够突出设计的重点和创意。
接下来，我将教大家一些制作CAD封面的实用技巧。
首先，在开始设计之前，我们需要明确封面的主题和风格。
这将有助于我们选择合适的颜色、字体和布局。
其次，我们可以使用CAD软件中的绘图工具创建主要的图形元素。
可以通过绘制形状、线条和曲线来创建有吸引力的图案，利用编辑工具对其进行调整和修改。
同时，我们也可以使用CAD软件提供的丰富的3D模型库中的元素，根据需要进行组合和调整。
另外，字体的选择也非常重要。
我们可以根据封面的主题和设计风格选择适合的字体，注意字体的大小和间距，确保文字的可读性和美观性。
此外，配色也是封面设计中不可忽视的一部分。
选择合适的颜色组合可以为封面增添活力和吸引力。
我们可以使用CAD软件中的调色板或颜色选择器来选择主题色、辅助色和背景色，并在设计中进行合理的运用。
同时，也可以通过渐变、阴影和透明度等效果来提升封面的层次感和视觉效果。
最后，我们需要关注封面的布局和比例。

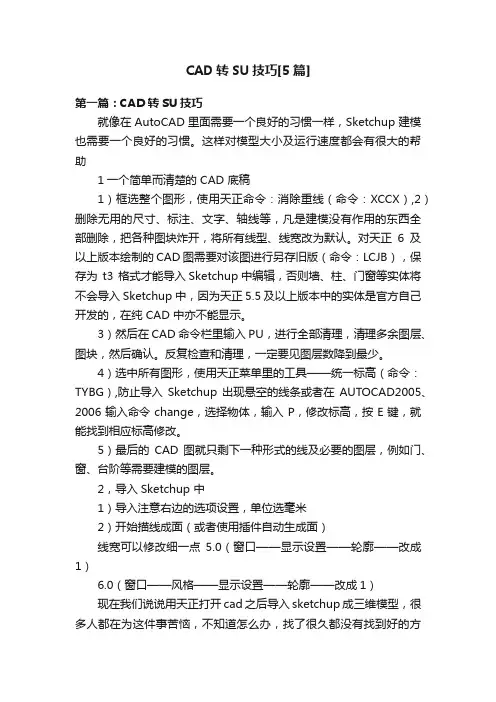

CAD转SU技巧[5篇]
![CAD转SU技巧[5篇]](https://img.taocdn.com/s3/m/9b4011315e0e7cd184254b35eefdc8d376ee1426.png)
CAD转SU技巧[5篇]第一篇：CAD转SU技巧就像在AutoCAD里面需要一个良好的习惯一样，Sketchup建模也需要一个良好的习惯。
这样对模型大小及运行速度都会有很大的帮助1一个简单而清楚的 CAD 底稿1）框选整个图形，使用天正命令：消除重线（命令：XCCX）,2）删除无用的尺寸、标注、文字、轴线等，凡是建模没有作用的东西全部删除，把各种图块炸开，将所有线型、线宽改为默认。
对天正6及以上版本绘制的 CAD 图需要对该图进行另存旧版（命令：LCJB），保存为t3 格式才能导入Sketchup中编辑，否则墙、柱、门窗等实体将不会导入Sketchup中，因为天正 5.5 及以上版本中的实体是官方自己开发的，在纯 CAD 中亦不能显示。
3）然后在CAD命令栏里输入PU，进行全部清理，清理多余图层、图块，然后确认。
反复检查和清理，一定要见图层数降到最少。
4）选中所有图形，使用天正菜单里的工具——统一标高（命令：TYBG）,防止导入Sketchup出现悬空的线条或者在AUTOCAD2005、2006输入命令change，选择物体，输入P，修改标高，按E键，就能找到相应标高修改。
5）最后的CAD 图就只剩下一种形式的线及必要的图层，例如门、窗、台阶等需要建模的图层。
2，导入Sketchup 中1）导入注意右边的选项设置，单位选毫米2）开始描线成面（或者使用插件自动生成面）线宽可以修改细一点5.0（窗口——显示设置——轮廓——改成1）6.0（窗口——风格——显示设置——轮廓——改成1）现在我们说说用天正打开cad之后导入sketchup成三维模型，很多人都在为这件事苦恼，不知道怎么办，找了很久都没有找到好的方法，有时候用天天正做完图纸之后导入sketchup，甚至有好多的东西都很杂论甚至不显示，今天我就为大家解决这个苦恼的问题：一，首先打开天正（我用的是天正建筑8 for 2006，使用的前提是天正必须注册，否则无法试用部分功能）二，打开一个cad文件，或者用天正用几个简单的图形三，怎么存储，才能是cad图形导入sketchup时候是三维模型，在天正的设置里面有一个文件布图，打开文件布图在子菜单里面里面有一个图形导出，点击图形导出，选择三维模型具体步骤是：设置---图形布图---图形导出--选择存为三维模型四，最后我们用sketchup导入看一下注意事项：墙的高度之类的参数可以在天正里面设置好了第二篇：CAD技巧CAD技巧善用ACAD的内部函数功能命令: ARC指定弧的起点或 [中心点(C)]: <-选取端点1指定弧的第二点或 [中心点(C)/终点(E)]: C <-输入选项指定弧的中心点: <-选取端点2指定弧的终点或 [角度(A)/弦长(L)]: A <-输入选项指定夹角: 'CAL>> 表示式: ang(int,end,end)<-输入表示式>> 选取图元给 INT 锁点: <-选取交点P2>> 选取图元给 END 锁点: <-选取端点P1>> 选取图元给 END 锁点: <-选取端点P343.7612 <-求得弧夹角A精选应用9：承上一单元精选应用8，请将线段与弧，以端点2为基准点旋转角度同P2至P1：命令:ROTATE目前使用者座标系统中的正向角: ANGDIR=逆时钟方向ANGBASE=0选取物件: <-选取右侧弧与线选取物件: <-[Enter]指定基准点: <-选取端点2指定旋转角度或 [参考(R)]: 'CAL>> 表示式: ang(end,end)<-输入表示式>> 选取图元给 END 锁点: <-选取端点P2>> 选取图元给 END 锁点: <-选取端点P172.2417 ß 求得线段角度A精选应用10：已知任意线段，欲於线段3/5位置上完成一圆，半径为线长的1/8：命令: CIRCLE指定圆的中心点或 [三点(3P)/两点(2P)/相切,相切,半径(T)]: 'CAL >> 表示式: plt(end,end,3/5)<-输入表示式>> 选取图元给 END 锁点: <-选取端点1>> 选取图元给 END 锁点: <-选取端点2(139.943-345.825 0.0)<-求得圆心位置座标指定圆的半径或 [直径(D)] <8.5434>: 'CAL>> 表示式: dee/8 <-输入表示式>> 选取一个端点给 DEE: <-选取端点1>> 选取另一个端点给 DEE: <-选取端点26.68901 <-求得圆半径值精选应用11：已知任意线段，请画一个半径20的圆与线段的中点相切：命令: CIRCLE指定圆的中心点或 [三点(3P)/两点(2P)/相切,相切,半径(T)]: 2P <-输入选项指定圆直径的第一个端点: mid <-选取中点3指定圆直径的第二个端点: 'CAL>> 表示式: @+nee*40 <-输入表示式>> 选取一个端点给 NEE: <-选取端点1>> 选取另一个端点给 NEE: <-选取端点1(115.763-389.846 0.0)<-求得另一个直径点精选应用12：已知两条任意线段，请於两线段端点间交点处绘制半径10的圆：命令: CIRCLE指定圆的中心点或 [三点(3P)/两点(2P)/相切,相切,半径(T)]: 'CAL>> 表示式: ille <-输入表示式>> 选取一个端点给 ILLE:第一条线: <-选取端点1>> 选取另一个端点给 ILLE:第一条线: <-选取端点4>> 选取一个端点给 ILLE:第二条线: <-选取端点2>> 选取另一个端点给 ILLE:第二条线: <-选取端点3(147.396-488.861 0.0)<-求得圆心座标点指定圆的半径或 [直径(D)] <20.0000>: 10 <-输入半径第三篇：CAD技巧第一章工作目标篇（最高层面）我们为什么要画图：-------不管你是用什么软件绘制或表达，有些废话我必须强调一下：画图时要时时刻刻记住自己的目的是什么？图纸是一种直观、准确、醒目、易于交流的表达形式。
cad图层作用
cad图层作用CAD（计算机辅助设计）是一种广泛应用于工程设计和制造的技术。
在CAD软件中，图层是一种重要的功能，它可以帮助用户更好地管理和控制绘图的组成部分。
以下是CAD图层的作用：1. 分类和组织：图层允许用户将不同类型的图元分组和分类。
比如，一个建筑设计师可以在不同的图层上绘制建筑物的平面图、立面图、细节图等。
通过使用图层，用户可以轻松识别和修改特定类型的图元，从而提高工作效率。
2. 控制显示：图层可以用于控制图形的可见性和显示顺序。
用户可以根据需要打开或关闭不同的图层，以便在绘图过程中仅显示感兴趣的图元。
此外，用户还可以通过设置图层的显示顺序来确定图元的叠放顺序。
通过这种方式，用户可以更好地控制图形的显示效果，使其更易于理解和解释。
3. 图元属性：图层可以与特定的属性集相关联，如颜色、线型、线条宽度等。
这些属性可以根据用户的需求进行配置，并与图层关联。
例如，用户可以将建筑设计中的墙体、窗户、门等分配到不同的图层，并为每个图层定义相应的颜色和线型。
这样，用户在后续的操作中可以一目了然地得知每个图元所代表的物体类型和特性。
4. 协同设计：在多人协同设计的情况下，图层功能起到了至关重要的作用。
不同的设计师可以将自己的设计内容分配到不同的图层上，并在CAD软件中进行合并工作。
因此，在协同设计过程中，每个设计师可以同时工作在同一项目中的不同图层上。
这种方式可以提高团队之间的协作效率，减少不必要的冲突和重复工作。
总的来说，CAD图层是一种关键的工具，用于管理和控制绘图内容。
通过使用图层，用户可以更好地组织和分类图元，控制显示效果，定义图元的属性，以及实现多人协同设计。
这种功能大大提高了CAD设计的效率和质量，使得设计过程更加灵活和可控。
因此，掌握CAD图层的使用方法对于从事CAD 设计和制造的人员来说是非常重要的。
cad导入su的一些实际的好方法
如对您有帮助，请购买打赏，谢谢您！CAD导入SU的一些实际的好方法就像在AutoCAD里面需要一个良好的习惯一样，Sketchup建模也需要一个良好的习惯。
这样对模型大小及运行速度都会有很大的帮助1一个简单而清楚的 CAD 底稿1）框选整个图形，使用天正命令：消除重线（命令：XCCX）,2）删除无用的尺寸、标注、文字、轴线等，凡是建模没有作用的东西全部删除，把各种图块炸开，将所有线型、线宽改为默认。
对天正6及以上版本绘制的 CAD 图需要对该图进行另存旧版（命令：LCJB），保存为 t3 格式才能导入Sketchup中编辑，否则墙、柱、门窗等实体将不会导入Sketchup中，因为天正 5.5 及以上版本中的实体是官方自己开发的，在纯CAD 中亦不能显示。
3）然后在CAD命令栏里输入PU，进行全部清理，清理多余图层、图块，然后确认。
反复检查和清理，一定要见图层数降到最少。
4）选中所有图形，使用天正菜单里的工具——统一标高（命令：TYBG）,防止导入Sketchup 出现悬空的线条或者在AUTOCAD2005、2006输入命令change，选择物体，输入P，修改标高，按E键，就能找到相应标高修改。
5）最后的 CAD 图就只剩下一种形式的线及必要的图层，例如门、窗、台阶等需要建模的图层。
2，导入Sketchup 中1）导入注意右边的选项设置，单位选毫米2）开始描线成面（或者使用插件自动生成面）线宽可以修改细一点 5.0（窗口——显示设置——轮廓——改成1）6.0（窗口——风格——显示设置——轮廓——改成1）现在我们说说用天正打开cad之后导入sketchup成三维模型，很多人都在为这件事苦恼，不知道怎么办，找了很久都没有找到好的方法，有时候用天天正做完图纸之后导入sketchup，甚至有好多的东西都很杂论甚至不显示，今天我就为大家解决这个苦恼的问题：一，首先打开天正二，打开一个cad文件，或者用天正用几个简单的图形三，怎么存储，才能是cad图形导入sketchup时候是三维模型，在天正的设置里面有一个文件布图，打开文件布图在子菜单里面里面有一个图形导出，点击图形导出，选择三维模型具体步骤是：设置---图形布图---图形导出--选择存为三维模型四，最后我们用sketchup导入看一下注意事项：墙的高度之类的参数可以在天正里面设置好了。
（完整版）第六讲：cad导入sketchup建模讲解
（完整版）第六讲：cad导入sketchup建模讲解第六讲：cad导入sketchup建模讲解（1）总体思路：1. 对于小面积建模时，常常直接截取总模型中的一部分导入到sketchup中，然后在sketchup中创建组件，从新描着再画一遍；2. 对于大面积建模时，常常将cad中的总平面全部导入sketchup 中，然后在sketchup中封面。
在cad导入sketchup之前，在cad中整理的思路：1. 在cad中，直接将要用的模型复制到一个新的cad图面上，它的目的是为了减少图层以及模型量，使后期建模不受干扰。
2. 在1的基础上删除不需要的线以及模型3. 输入pu将图层清理下4. 将cad图导入到sketchup中时，sketchup中的单位要与cad 中的单位一致5. 将图面在sketchup中创建组件，从新描着再画一遍；（注意：从cad图导入到sketchup中的图有很多断点，无法封面；当交叉点不断开时也无法封面）C ad中配景楼的处理方法：一般在sketchup建模中，配景楼的样式只做一到两种，若模型楼在cad中是块的话保留，它不会影响后期封面的处理，若不是块的话将线的全局宽度改为0，使其成为一条单线，这样它既不影响建模又使楼房的放置有一个依据。
C ad中植物的处理方法：一般在sketchup建模中，只保留直线形式的灌木块，将曲线的或圆线的灌木块删掉，因为曲线的或圆线的灌木块所占的模型量太大。
C ad中细节处理方法：一般在sketchup建模中，将有高度的起来体（地形，灌木）找个基准点挪到外面去，方便删减图面上没用的线。
将面积大的铺装删掉将重复的线删掉断开的线要连上第七讲：cad导入sketchup建模讲解（2）当cad图导入sketchup中时，用ctrl+shift+E键将导入的平面图充满视窗在cad中把重复出现的模型（树、房子等）做成块，当导入sketchup时会自动生成组件，利用组件的关联性便可一次性将场景中所有的（树、房子等）建立起来用图层工具将场景中重复出现的模型（树、房子等）暂时没用的东西放入图层隐藏起来对于一些大楼门前的小路，它们可能边界线长短不齐，我们可以将这些不齐的边界线拉齐然后延伸至构筑物中，这样既可以封上面又不影响整体效果在sketchup中制作灌木的方法：1. 全选灌木层的线，用make face封面2. 将封完面的灌木层全选上进行群组3. 用剪选面工具将灌木层中的面都选上，用联合推拉工具拉出一定的高度4. 将灌木层的边线隐藏掉5. 用基准点将灌木层移回平面总图在sketchup中制作微地形的方法：1. 选中其中的一个地形平面制作群组2. 若地形中的线被构筑物断开，将断开的线连接上3. 用推拉工具将地形拉出一定的高度4. 用地形工具制作地形5. 用基准点将微地形层移回平面总图平面总图上封面的方法：寻找断点的方法：插件→label stray lines→自动找到模型中的断点为了提高作图的质量，尽量将圆弧的段数改大点，使其光滑，一般段数为36一般有两种情况的断点：1. 没有和前面的线连上2. 断点出了前面的线连接断点的方法：情况1：方法一：直接画一条直线使其与前面的线相交，然后将多余的部分擦除方法二：用移动工具移动线的断点，使其与前面的线相交情况2：选择相交的线，使其与前面的线进行模型交错，将交点断开，删除多余的部分当一个面上交点比较多时，可能会有很多重复的面，要将多余的面删除用规划总图做模型时，当点不在一个平面上时，具体操作步骤：1. 将线全部选上，用extrude lines将线拉伸成面2. 将生成的面创建群组3. 画一个大的平面与生成的面进行模型交错4. 将生成的面删除5. 与大平面相交的线便是所需要的线。
怎么将cad导入su
怎么将cad导入su
CAD图形经常需要导入SU中，那么大家知道怎么将cad导入su 吗?下面是店铺整理的怎么将cad导入su的方法，希望能给大家解答。
将cad导入su的方法：
1.首先，小编在cad中画了一个图形，如图所示
2.cad导入su之前，需要先将cad整理一下，整理去掉我们不需要的线条，然后保证我们要导入的cad图是单独的cad图形，不然我们会导入其他的不需要的图形，比如下图
3.然后打开su，然后找到文件——导入，如图所示
4.找到我们需要导入图形所在的位置，选择cad类型，如果类型选择的不对，我们会找不到我们要导入的图形的，如图所示
5.然后点击图形，打开，如图所示
6.cad导入时，根据图形的大小，需要的时间不一样，所以耐心等待，当出现如下图形的时候，说明cad已经导入，点击关闭图框即可
7.有时候可能导入的图形不是在参考点的位置，不在当前的界面内，我们需要如图所示，
8.可以点击最大化工具，然后图形就会最大化的出现在我们视线内，如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手动封面能加强对SU的理解。CAD不要有重线。组件打块。巴拉巴拉的省略一万字。基于LY、香磷、窝牛诸大神的资料，仅对提高封面效率做个小结。纰漏之
处请包涵指正。特别鸣谢潘老师。
一、 Z轴归零。
插件版：
1. 整理好的CAD不在同一平面。AP加载FLT.LSP。FLT运行插件。可将三维空间线都归零。
2. CAD中有三维实体（这种情况少吧）。AP加载y2007v2.vlx。Y运行。Z轴归零。
手动版:
1. 不是组件和群组的空间线面，S，蓝轴，0,模型交错。是组件和群组这样缩放会让模型进组就飞走啦~而且不能撤销。
2. 平行投影-主视图-拖到同一平面。
3. 平行投影-顶视图-导出DWG。
二、 惊艳的Breakall。
AP加载Breakall.lsp。Breakall运行。模型大时，耗时长。可单选弧线与直线相交处打断。不能打断的情况，将直线延伸出弧线再打断。（SU封不上面大都出在这
个弧线和直线相交的地方，插件作者业界良心啊~）
三、 导入SU封面
1. Repair Add Face DWG
延长孤立边线+删除废线解决一些没被打断的线。DWG中的封面功能不好使。可选择Makefaces插件来封面。
2. PowerCEMF收费插件。安装后只能使用部分免费功能。延长线+删除废线+封面，也够用了。
配合Edgetools插件、label stray lines查找线头、手动移动点线面检查，完成封面。
番外：
1.需要段数高的圆或弧，属性中修改段数。多条非连续段的，插件set arc segments可重建圆弧。
2.闪闪闪的组件，进组飞掉怎么办。进组，全选，成组，出组，炸开。或者更改组件轴。组件闪就是因为轴离原点太远。
3.统一平面是个好习惯。
4.删除线头标注。可将整体模型不停的滚轮缩小，统一删除。
插件不是万能，该动手时就动手啊。并非需要所有的插件，取你所需。脚得费金币去紫天搜索。
