2017届四川省德阳市四校高三3月联合考试物理试题及答案

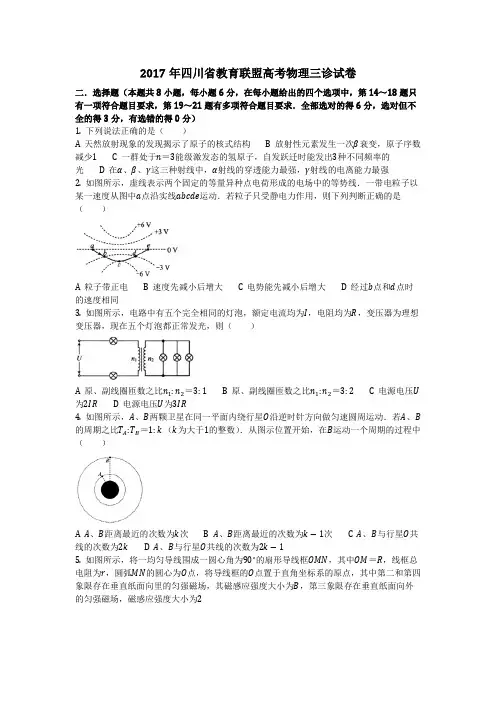

物理_2017年四川省教育联盟高考物理三诊试卷_复习
2017年四川省教育联盟高考物理三诊试卷二．选择题（本题共8小题，每小题6分，在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分）1. 下列说法正确的是（）A 天然放射现象的发现揭示了原子的核式结构B 放射性元素发生一次β衰变，原子序数减少1C 一群处于n＝3能级激发态的氢原子，自发跃迁时能发出3种不同频率的光 D 在α、β、γ这三种射线中，α射线的穿透能力最强，γ射线的电离能力最强2. 如图所示，虚线表示两个固定的等量异种点电荷形成的电场中的等势线．一带电粒子以某一速度从图中a点沿实线abcde运动．若粒子只受静电力作用，则下列判断正确的是（）A 粒子带正电B 速度先减小后增大C 电势能先减小后增大D 经过b点和d点时的速度相同3. 如图所示，电路中有五个完全相同的灯泡，额定电流均为I，电阻均为R，变压器为理想变压器，现在五个灯泡都正常发光，则（）A 原、副线圈匝数之比n1:n2＝3:1B 原、副线圈匝数之比n1:n2＝3:2C 电源电压U 为2IRD 电源电压U为3IR4. 如图所示，A、B两颗卫星在同一平面内绕行星O沿逆时针方向做匀速圆周运动．若A、B 的周期之比T A:T B＝1:k （k为大于1的整数）．从图示位置开始，在B运动一个周期的过程中（）A A、B距离最近的次数为k次B A、B距离最近的次数为k−1次C A、B与行星O共线的次数为2kD A、B与行星O共线的次数为2k−15. 如图所示，将一均匀导线围成一圆心角为90∘的扇形导线框OMN，其中OM＝R，线框总电阻为r，圆弧MN的圆心为O点，将导线框的O点置于直角坐标系的原点，其中第二和第四象限存在垂直纸面向里的匀强磁场，其磁感应强度大小为B，第三象限存在垂直纸面向外的匀强磁场，磁感应强度大小为2B 3BωR22r A BωR22rC 2BωR2rD √5BωR22r6. 如图所示，斜面体置于粗糙水平面上，斜面光滑．光滑小球被轻质细线系放在斜面上，细线另一端跨过定滑轮，用力F拉细线使小球沿斜面缓慢向上移动一小段距离，斜面体始终保持静止状态，则在此过程中（）A 细线对小球的拉力变小B 斜面体对小球的支持力变小C 地面对斜面体的压力变小D 地面对斜面体的摩擦力变大7. 如图所示，两块相同的金属板正对着竖直放置，板长为L，板间距离为d。

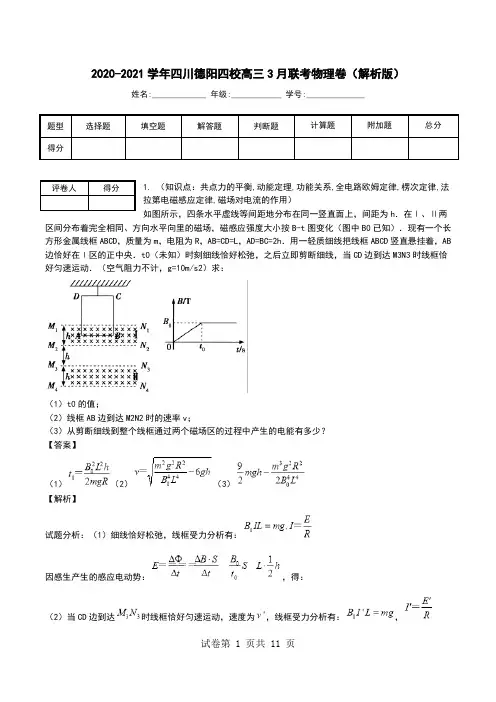

2020-2021学年四川德阳四校高三3月联考物理卷(解析版).doc
2020-2021学年四川德阳四校高三3月联考物理卷（解析版）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题解答题判断题计算题附加题总分得分1. （知识点：共点力的平衡,动能定理,功能关系,全电路欧姆定律,楞次定律,法拉第电磁感应定律,磁场对电流的作用）如图所示，四条水平虚线等间距地分布在同一竖直面上，间距为h．在Ⅰ、Ⅱ两区间分布着完全相同、方向水平向里的磁场，磁感应强度大小按B-t图变化（图中B0已知）．现有一个长方形金属线框ABCD，质量为m，电阻为R，AB=CD=L，AD=BC=2h．用一轻质细线把线框ABCD竖直悬挂着，AB 边恰好在Ⅰ区的正中央．t0（未知）时刻细线恰好松弛，之后立即剪断细线，当CD边到达M3N3时线框恰好匀速运动．（空气阻力不计，g=10m/s2）求：（1）t0的值；（2）线框AB边到达M2N2时的速率v；（3）从剪断细线到整个线框通过两个磁场区的过程中产生的电能有多少？【答案】（1）（2）（3）【解析】试题分析：（1）细线恰好松弛，线框受力分析有：因感生产生的感应电动势：，得：（2）当CD边到达时线框恰好匀速运动，速度为，线框受力分析有：，评卷人得分因CD棒切割产生的感应电动势：，线框AB到达时一直运动到CD边到达的过程中线框中无感应电动势产生，只受到重力作用．线框下落高度为3h，根据动能定理得：线框AB边到达M2N2时的速率为：（3）线框静止开始下落到CD边刚离开M4N4的过程中线框中产生电能为E电，线框下落高度为4.5h，根据能量守恒得：重力势能减少量等于线框动能与电能之和为：考点：考查了导体切割磁感线问题如图所示，一质量为m=0.5kg，电荷量为q=+0.2C的小物块（可视为质点），放在离地面高度为h=5m的水平放置、厚度不计的绝缘圆盘边缘，并随圆盘一起绕中心转轴顺时针做匀速圆周运动，圆盘的角速度为ω=2rad/s，半径为r=1m，圆盘和小物块之间的动摩擦因数为μ=0.5。
2017年四川省德阳市中考物理试卷(含答案)
2017年四川省德阳市中考物理试卷一、选择题（每题3分，共24分）1．对于一些物理量的估算，下列说法正确的是（）A．人正常行走的速度约为1.5m/sB．人体感觉舒适的气温约为37℃C．一个初中生的体重约为50ND．家里电视机正常工作电流约为5mA2．对下列物理现象，判断正确的是（）A．实验中的两个轻质小球相互吸引，则它们一定带异种电荷B．烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，这是因为混凝土吸热多些C．踢出的足球在空中飞行，受到重力的同时，也受到向前的冲力D．悠扬的钢琴声也可能成为噪声3．关于光现象，下列关联错误的是（）A．影子的形成﹣﹣光沿直线传播B．缥缈不定的海市蜃楼﹣﹣光的反射C．“老花眼”戴“老花镜”﹣﹣凸透镜对光有会聚作用D．朗朗夜空的星光闪烁﹣﹣光的折射4．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路5．如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（）A．电压表的示数变小B．R2消耗的功率变小C．电路消耗的总功率变大D．电压表和电流表示数的比值不变6．关于功率、机械效率的说法正确的是（）A．做功多的机器机械效率一定高B．机械效率高的机器功率一定大C．功率小的机器做功慢D．功率大的机器做功时间一定短7．如图所示重G的铁块静止在斜面上，则斜面对铁块的作用力大小为（）A．等于G B．大于GC．小于G D．以上情况都有可能8．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6V的电源两端，下列分析正确的是（）A．乙两端的电压是2V B．甲消耗的电功率等于0.8WC．甲中的电流大于乙中的电流D．甲乙两端的电压之比为2：1五、（本题包括13个小题，共61分）9．有质量为5kg，初温为15℃的水，吸热后温度升高到95℃，则需吸收的热量为J；如果这些热量由天然气燃烧来提供，则至少需要燃烧热值为4.0×107J/m3的天然气m3．（水的比热容为4.2×103J/（kg•℃））10．一台功率为2kW的电动机，1min做的功为J；这些功可以将重力为2×104N 的物体匀速竖直提升m．11．如图斜面长6m、高1.5m，工人用沿斜面向上500N的力，以1.5m/s的速度把重1600N 的箱子匀速推到车上，则推力的功率是W；该斜面机械效率是%．12．图示电源电压定值，电阻R0=6Ω，其中小灯泡标有“2.4V 1.44W”字样．当开关S1闭合，S2断开，调节滑动变阻器滑片P至某位置时小灯泡正常发光；保持滑片P的位置不变，再断开S1、闭合S2时，电流表的示数是0.5A，（1）电源电压为V；（2）若将S1、S2都闭合，要使小灯泡L仍然正常发光，滑动变阻器接入电路中的阻值应该为Ω．13．某艘船在静水中的速度为6m/s，现在它在水流速度为2m/s的河中逆流行驶，在经过一座桥时掉落了一只空木箱，经过了2分钟船上的人才发现，马上调头去寻找漂走的木箱，从此处到追上木箱，船行驶的路程至少为m．14．木块A静止在水面上，作出它受力的示意图．15．作出图中所缺的光线．16．如图示为一通电螺线管与一小磁针静止时的情形，请在图中标出螺线管的N极和电源的“+”极符号．17．冬天，家里使用电烤火炉取暖时，电炉丝已经热得发红，而连接烤火炉的导线却不怎么热．请用所学物理知识解释这个现象．18．实验小组在测滑轮组机械效率的实验中得到的数据如表所示，实验装置如图所示．请回次实验使用的是（选填“甲”或“乙”）图所示的装置．（2）根据表中数据，可以计算出第2次实验中的机械效率应为η=．（3）通过对第1次实验和第2次实验的数据分析可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮的个数越多（或动滑轮的质量越大），滑轮组的机械效率（选填“越高”、“不变”或“越低”）．19．在测定“小灯泡额定电功率”的实验中，小红所在的实验小组用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω，所用滑动变阻器R（20Ω1A）．他们所设计的实验电路如图甲所示（1）请你用笔画线代替导线，将实物电路甲补充完整．（导线不能交叉）（2）电路甲正确连接后，在闭合开关前，滑动变阻器的滑片P应位于（选填“左”或“右”）端．（3）小红同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示为V；若她想测量小灯泡的额定功率，应将图甲中滑片P向（选填“左”或“右”）端移动，使电压表的示数为2.5V．（4）小红同学移动滑片多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，计算出小灯泡的额定功率是W．20．图示电源电压恒定不变，滑动变阻器R1的最大阻值为20Ω，定值电阻R2=30Ω，灯泡L 标有“6V 3.6W”字样，且电阻不变．当滑动变阻器滑片滑到最左端，只闭合S1时，灯L刚好正常发光．求：（1）灯泡工作时的电阻；（2）当S1断开、S2闭合时，将滑动变阻器的滑片滑到最右端，R2在5min内做的电功是多少？（3）该电路工作时能消耗的最大功率是多少？21．水平放置的平底柱形容器A重3N，底面积是200cm2，内装有一些水，不吸水的正方体木块B重5N，边长为10cm，被一体积可以忽略的细线拉住固定在容器底部，如图所示，=1.0×103kg/m3）求：拉直的细线长为L=5cm，受到拉力为1N．（g取10N/kg，ρ水（1）木块B受到的浮力是多大？（2）容器底部受到水的压强是多大？（3）容器对桌面的压强是多大？2016年四川省德阳市中考物理试卷参考答案与试题解析一、选择题（每题3分，共24分）1．对于一些物理量的估算，下列说法正确的是（）A．人正常行走的速度约为1.5m/sB．人体感觉舒适的气温约为37℃C．一个初中生的体重约为50ND．家里电视机正常工作电流约为5mA【考点】速度与物体运动；温度；重力大小的估测；电流的大小．【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．【解答】解：A、中学生正常步行的速度约为1.2m/s，1.5m/s接近1.2m/s，故A正确；B、人体感觉舒适的气温约为20℃左右，故B错误；C、一个初中生的体重约为500N，故C错误；D、家用电视机的额定功率在110W左右，由P=UI可知，正常工作时的电流大约：I===0.5A．故D错误．故选A．2．对下列物理现象，判断正确的是（）A．实验中的两个轻质小球相互吸引，则它们一定带异种电荷B．烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，这是因为混凝土吸热多些C．踢出的足球在空中飞行，受到重力的同时，也受到向前的冲力D．悠扬的钢琴声也可能成为噪声【考点】物体带电情况的判断；惯性；噪声及来源；比热容解释简单的自然现象．【分析】（1）同种电荷相互排斥，异种电荷相互吸引；带电体可以吸引轻小物体；（2）水的比热容大，在同样吸放热的情况下，其温度变化不明显；（3）足球离开脚后，由于惯性继续向前飞行，不再受到向前的力；（4）从环保的角度，一切影响人们工作、学习、休息的声音都可能成为噪声．【解答】解：A、实验中的两个轻质小球相互吸引，则它们可能带异种电荷，也可能一个带电，一个不带电，故A错误；B、烈日下游泳池旁的混凝土热得烫脚，而池中的水却不怎么热，是因为水的比热容大，在同等情况下，吸收热量，水的温度不如混凝土温度变化明显，故B错误；C、踢出的足球由于惯性在空中飞行，受到重力的作用，但不受向前的冲力，故C错误；D、悠扬的钢琴声如果影响了人们的工作、学习、休息也可能成为噪声，故D正确．故选D．3．关于光现象，下列关联错误的是（）A．影子的形成﹣﹣光沿直线传播B．缥缈不定的海市蜃楼﹣﹣光的反射C．“老花眼”戴“老花镜”﹣﹣凸透镜对光有会聚作用D．朗朗夜空的星光闪烁﹣﹣光的折射【考点】凸透镜的会聚作用；光直线传播的应用；光的折射现象及其应用．【分析】自然界中的光现象主要包括以下三种：①光沿直线传播：知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的．②光的反射：知道平面镜成像、水中倒影等是由于光的反射形成的．③光的折射：知道水底看起来比实际的要浅、斜插入水中的筷子向上折、海市蜃楼、凸透镜成像都是光的折射．其中光的色散其实质也是光的折射形成的．【解答】解：A、影子的形成是光沿直线传播形成的，故A正确；B、缥缈不定的海市蜃楼是光经过不均匀的大气层发生折射形成的，不是光的反射，故B错误；C、“老花眼”是远视眼，是由于晶状体的折光能力变弱造成的，戴“老花镜”是利用了凸透镜对光有会聚作用，故C正确；D、朗朗夜空的星光闪烁是因为星光经过不均匀的大气层时，发生折射形成的，故D正确．故选B．4．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路B．a、L1、b之间断路C．b、L2、c之间断路D．c与电源负极之间断路【考点】电流表、电压表在判断电路故障中的应用．【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．5．如图电源电压保持不变．将开关S闭合，滑动变阻器的滑片P向左滑动，电路中的变化情况是（）A．电压表的示数变小B．R2消耗的功率变小C．电路消耗的总功率变大D．电压表和电流表示数的比值不变【考点】电路的动态分析；欧姆定律的应用；电功率的计算．【分析】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R2两端的电压变化，根据串联电路的电压特点可知电压表示数的变化，进一步可知电压表和电流表示数的比值变化，根据P=UI可知R2消耗的功率和电路消耗的总功率变化．【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流．将开关S闭合，滑动变阻器的滑片P向左滑动，接入电路中的电阻变大，电路中的总电阻变大，由I=可知，电路中的电流变小，即电流表的示数变小，由U=IR可知，R2两端的电压变小，因串联电路中总电压等于各分电压之和，所以，R1两端的电压变大，即电压表的示数变大，故A错误；由电压表的示数变大、电流表的示数变小可知，电压表和电流表示数的比值变大，故D错误；由P=UI可知，R2消耗的功率和电路消耗的总功率均变小，故B正确、C错误．故选B．6．关于功率、机械效率的说法正确的是（）A．做功多的机器机械效率一定高B．机械效率高的机器功率一定大C．功率小的机器做功慢D．功率大的机器做功时间一定短【考点】功率的概念；机械效率．【分析】①功率是描述物体做功快慢的物理量，它等于单位时间内所做的功，功率大则做功快；功率与效率大小没有关系；②机械效率等于有用功与总功的比值；机械效率与做功的多少没有直接关系．【解答】解：A、机械效率等于有用功与总功的比值，做功多两者的比值不一定大，机械效率不一定高，故A错误；B、机械效率等于有用功与总功的比值，功率表示物体做功的快慢，它们之间没有直接关系，机械效率高的机器功率不一定大，故B错误；C、功率是表示物体做功快慢的物理量，功率小的机器，其做功慢，故C正确；D、功率等于功和做功时间的比值，功率大，做功的多少不确定，所以做功时间也不确定，故D错误．故选C．7．如图所示重G的铁块静止在斜面上，则斜面对铁块的作用力大小为（）A ．等于GB ．大于GC ．小于GD ．以上情况都有可能【考点】压力及重力与压力的区别．【分析】先分析斜面受到的压力与重力的关系，然后根据压力与支持力为一对相互作用力比较支持力与重力的关系．【解答】解：因为物体静止在斜面上，所以斜面受到物体压力的作用，并且压力小于重力；又因为斜面受到的压力和物体受到的支持力为一对相互作用力，因此斜面对铁块的作用力小于重力．故选C ．8．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6V 的电源两端，下列分析正确的是（ ）A ．乙两端的电压是2VB ．甲消耗的电功率等于0.8WC ．甲中的电流大于乙中的电流D ．甲乙两端的电压之比为2：1【考点】欧姆定律的应用；电功率的计算．【分析】（1）由图象可知，通过两电阻的电流和两端的电压成正比即两电阻为定值电阻，由图象读出任意一组电压和电流，根据欧姆定律求出两电阻的阻值；（2）两电阻串联时通过它们的电流相等，根据电阻的串联和欧姆定律求出电路中的电流，再根据欧姆定律求出两电阻两端的电压，进一步求出它们的电压之比，利用P=UI 求出甲消耗的电功率．【解答】解：（1）由图象可知，通过两电阻的电流和两端的电压成正比即两电阻为定值电阻，由图象可知，当U 甲=U 乙=3V 时，I 甲=0.6A ，I 乙=0.3A ，由I=可得，两电阻的阻值分别为：R 甲===5Ω，R 乙===10Ω；（2）将甲和乙串联后接在电压为6V 的电源两端时，因串联电路中各处的电流相等，所以，甲中的电流等于乙中的电流，故C 错误；因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.4A ，甲、乙两端的电压分别为：U 甲′=IR 甲=0.4A ×5Ω=2V ，U 乙′=IR 乙=0.4A ×10Ω=4V ，故A 错误；则U 甲′：U 乙′=2V ：4V=1：2，故D 错误；甲消耗的电功率：P 甲=U 甲′I=2V ×0.4A=0.8W ，故B 正确．故选B ．五、（本题包括13个小题，共61分）9．有质量为5kg ，初温为15℃的水，吸热后温度升高到95℃，则需吸收的热量为 1.68×106 J ；如果这些热量由天然气燃烧来提供，则至少需要燃烧热值为4.0×107J/m 3的天然气 0.042 m 3．（水的比热容为4.2×103J/（kg •℃））【考点】热平衡方程的应用．【分析】（1）知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q 吸=cm △t 求水吸收的热量；（2）由题知，Q 吸=Q 放，再利用燃料完全燃烧放热公式Q 放=qV 求需要天然气的体积．【解答】解：（1）水吸收的热量：Q 吸=cm △t=4.2×103J/（kg •℃）×5kg ×（95℃﹣15℃）=1.68×106J ；（2）由题知，Q 吸=Q 放，由Q 放=qV ，可得，需要天然气的体积：V===0.042m 3．故答案为：1.68×106；0.042．10．一台功率为2kW 的电动机，1min 做的功为 1.2×105 J ；这些功可以将重力为2×104N 的物体匀速竖直提升 6 m ．【考点】功的计算．【分析】功率是表示物体做功快慢的物理量，利用功率公式P=变形W=Pt 计算做功多少；根据W=Gh 计算出机器提升的高度．【解答】解：（1）由P=得在1min 内能做的功为：W=Pt=2000W ×60s=1.2×105J ．（2）由W=Gh 得物体提升的高度：h===6m ．故答案为：1.2×105；6．11．如图斜面长6m、高1.5m，工人用沿斜面向上500N的力，以1.5m/s的速度把重1600N 的箱子匀速推到车上，则推力的功率是750W；该斜面机械效率是80%．【考点】机械效率的计算；功率的计算．【分析】（1）利用P=Fv求求推箱子的功率；（2）知道斜面长和沿斜面推力大小，利用W=Fs求推力对箱子做的功（总功）；利用W=Gh 求推力对箱子做的有用功，再利用效率公式求斜面的机械效率．【解答】解：（1）推力对箱子做功功率：P===Fv=500N×1.5m/s=750W；（2）推力对箱子做的总功：W=Fs=500N×6m=3000J，总推力对箱子做的有用功：=Gh=1600N×1.5m=2400J，W有用斜面的机械效率：η==×100%=80%．故答案为：750；80．12．图示电源电压定值，电阻R0=6Ω，其中小灯泡标有“2.4V 1.44W”字样．当开关S1闭合，S2断开，调节滑动变阻器滑片P至某位置时小灯泡正常发光；保持滑片P的位置不变，再断开S1、闭合S2时，电流表的示数是0.5A，（1）电源电压为6V；（2）若将S1、S2都闭合，要使小灯泡L仍然正常发光，滑动变阻器接入电路中的阻值应该为 3.6Ω．【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】（1）当开关S1闭合，S2断开，滑动变阻器R与灯泡L串联，电流表测电路中的电流，额定电压下灯泡正常发光，根据串联电路的电流特点和P=UI求出电路中的电流，利用串联电路的电压特点表示出电源的电压；再断开S1、闭合S2时，R0与滑动变阻器R串联，电流表测电路中的电流，根据电阻的串联和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出变阻器接入电路中的电阻，进一步求出电源的电压；（2）将S1、S2都闭合时，灯泡L与R0并联后再与滑动变阻器串联，灯泡正常发光时的电压和额定电压相等，根据并联电路的电压特点和欧姆定律求出通过R0的电流，根据并联电路的电流特点求出干路电流，再根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器接入电路中的电阻．【解答】解：（1）当开关S1闭合，S2断开，滑动变阻器R与灯泡L串联，电流表测电路中的电流，因串联电路中各处的电流相等，且小灯泡正常发光，所以，由P=UI可得，电路中的电流：I=I L===0.6A，因串联电路中总电压等于各分电压之和，所以，由I=可得，电源的电压：U=IR+U L=0.6A×R+2.4V，再断开S1、闭合S2时，R0与滑动变阻器R串联，电流表测电路中的电流，因串联电路中总电阻等于各分电阻之和，所以，电源的电压：U=I′（R+R0）=0.5A×（R+6Ω），因电源的电压不变，所以，0.6A×R+2.4V=0.5A×（R+6Ω），解得：R=6Ω，电源的电压U=IR+U L=0.6A×6Ω+2.4V=6V；（2）将S1、S2都闭合时，灯泡L与R0并联后再与滑动变阻器串联，因并联电路中各支路两端的电压相等，且小灯泡L仍然正常发光，所以，通过R0的电流：I0===0.4A，因并联电路中干路电流等于各支路电流之和，所以，干路电流：I′=I L+I0=0.6A+0.4A=1A，因串联电路中总电压等于各分电阻之和，所以，滑动变阻器两端的电压：U R=U﹣U L=6V﹣2.4V=3.6V，滑动变阻器接入电路中的电阻：R′===3.6Ω．故答案为：（1）6；（2）3.6．13．某艘船在静水中的速度为6m/s，现在它在水流速度为2m/s的河中逆流行驶，在经过一座桥时掉落了一只空木箱，经过了2分钟船上的人才发现，马上调头去寻找漂走的木箱，从此处到追上木箱，船行驶的路程至少为960m．【考点】速度公式及其应用．【分析】已知船在静水中的速度和它在水流速度，根据速度公式变形可求得发现木箱丢失后的路程，在这段时间内，木箱也走了2min，由此可求得木箱漂流的路程，然后可知两者相距的路程，然后列方程求得追上木箱的时间，然后可求得船行驶的路程．【解答】解：已知船在静水中的速度为v1=6m/s，水流速度为v2=2m/s，因为是逆流行驶，则行驶速度v=v1﹣v2=6m/s﹣2m/s=4m/s，t=2min=120s，由v=可得，发现木箱丢失后船行驶的路程s1=vt=4m/s×120s=480m，此时木箱漂流的路程s2=v2t=2m/s×120s=240m，2min后木箱与船相距是s=s1+s2=480m+240m=720m，设追上木箱的时间为t1，则追木箱的速度v3=6m/s+2m/s=8m/s，则v2t1+720m=v3t1，即2m/s×t1+720m=8m/s×t1，解得t1=120s，则从此处到追上木箱，船行驶的路程s3=v3t1=8m/s×120s=960m．故答案为：960．14．木块A静止在水面上，作出它受力的示意图．【考点】力的示意图．【分析】先分析出木块受到重力和浮力作用，而且是一对平衡力；再找到两个力的三要素：重力和浮力的作用点均在木块的重心上，重力方向竖直向下，浮力方向竖直向上；分别用一条带箭头的线段把重力、浮力的大小、方向、作用点表示出来．【解答】解：木块A静止在水面上，受到重力和浮力的作用，并且这两个力是一对平衡力，大小相等，重力从重心竖直向下画，浮力从重心竖直向上画，标出符号G和F，注意两个力的长度相等，如图：15．作出图中所缺的光线．【考点】透镜的光路图．【分析】要正确作出图中缺失的两条光线，必须知道凸透镜的三条特殊光线：过焦点的光线、平行于主光轴的光线、过光心的光线经凸透镜折射后如何传播？【解答】解：过焦点的光线折射后平行于主光轴，如图所示：16．如图示为一通电螺线管与一小磁针静止时的情形，请在图中标出螺线管的N 极和电源的“+”极符号．【考点】通电螺线管的磁场．【分析】利用磁极间的作用规律，据小磁针的极性确定螺线管的N 、S 极，再由安培定则可知电流的方向及电源的正负极．【解答】解：小磁针的右端是N 极，即据异名磁极相互吸引可知，该螺线管的左端是S 极，即其右端是N 极，据安培定则，即用右手握住导线，则大拇指指向右端可知，电流从电源右端流入，即电源的右端是正极，左端是负极．如下图所示：17．冬天，家里使用电烤火炉取暖时，电炉丝已经热得发红，而连接烤火炉的导线却不怎么热．请用所学物理知识解释这个现象．【考点】焦耳定律的计算公式及其应用；焦耳定律．【分析】由焦耳定律知道，电流通过导体产生的热量跟电流的平方、电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大，据焦耳定律分析．【解答】答：电炉在使用时，电炉丝和导线串联，通过的电流相同，通电时间t 相同；因为Q=I 2Rt ，R 电炉丝＞R 导线，所以电流产生的热量：Q 电炉丝＞Q 导线，从而出现电炉丝热得发红，但跟电炉丝连接的导线都不怎么热的现象．18．实验小组在测滑轮组机械效率的实验中得到的数据如表所示，实验装置如图所示．请回次实验使用的是 乙 （选填“甲”或“乙”）图所示的装置．（2）根据表中数据，可以计算出第2次实验中的机械效率应为η= 62.5% ．（3）通过对第1次实验和第2次实验的数据分析可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮的个数越多（或动滑轮的质量越大），滑轮组的机械效率越低（选填“越高”、“不变”或“越低”）．【考点】滑轮（组）机械效率的测量实验．【分析】（1）通过观察承担物重的绳子的段数，再分析表格中s与h的关系，可判断实验2是用哪个装置进行的实验；（2）实验2的机械效率可通过公式代入相关数据进行计算得出；（3）比较实验1和2的条件和机械效率大小，可得出动滑轮个数多少对滑轮组机械效率的影响．【解答】解：（1）读图可知，乙用4段绳子吊着物体，因此s=4h，分析表中的数据可以看出，实验2符合这一倍数关系；（2）实验2的机械效率η===×100%=62.5%；（3）实验1和2中，提升重物相同，距离相同，只是滑轮组不同，尤其是动滑轮的个数不同，实验2的机械效率低于实验1，因此可得出：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率越低．故答案为：（1）乙；（2）62.5%；（3）越低．19．在测定“小灯泡额定电功率”的实验中，小红所在的实验小组用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω，所用滑动变阻器R（20Ω1A）．他们所设计的实验电路如图甲所示（1）请你用笔画线代替导线，将实物电路甲补充完整．（导线不能交叉）（2）电路甲正确连接后，在闭合开关前，滑动变阻器的滑片P应位于左（选填“左”或“右”）端．（3）小红同学闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示为2V；若她想测量小灯泡的额定功率，应将图甲中滑片P向右（选填“左”或“右”）端移动，使电压表的示数为2.5V．。
2017年3月2017届高三第一次全国大联考(新课标Ⅲ卷)物理卷(原卷版)
二、选择题：本题共8小题，每小题6分。
在每小题给出的四个选项中，第14~17题只有一个选项符合题目要求，第18~21题有多个选项符合题目要求。
全部选对的得6分，选对但不全的得3分，有错选或不答的得0分。
14．2017年2月12日消息，福岛第一核电站2号机组安全壳内辐射量达到高值，对此中国驻日本大使馆在其官方网站发布安全提醒，建议在日侨胞及赴日中国公民妥善安排出行计划。
关于核电站，下列说法正确的是A．核电站是使核能转化为内能，通过汽轮机带动发电机来发电的B．发电的能量来自于天然放射性元素衰变放出的能量C．核泄漏中放射性物质都是天然放射性元素D．核电站的核废枓可以直接堆放在露天垃圾场15．如图所示，OO'为圆柱筒的轴线，磁感应强度大小为B的匀强磁场的磁感线平行于轴线方向，在圆筒壁上布满许多小孔，如aa'、bb'、c c'···，其中任意两孔的连线均垂直于轴线，有许多同一种比荷为qm的正粒子，以不同速度、入射角射入小孔，且均从直OO'轴线的对称的小孔中射出，入射角为30°正粒子的速度大小为2km/s、则入射角为45°的粒子速度大小为A．0.5 km/s B．1 km/s C．2 km/s D．4 km/s16．一物块以一定的初速度沿足够长的光滑斜面底端向上滑出，从滑出至回到斜面底端的时间为6 s，若在物块上滑的最大位移的一半处设置一垂直斜面的挡板，仍将该物块以相同的初速度在斜面底端向上滑出，物块撞击挡板前后的速度大小相等、方向相反。
撞击所需时间不计，则这种情况下物块从上滑至回到斜面底端的总时间约为（不计空气阻力）A．1.0 s B．1.8 s C．2.0 s D．2.6 s17．如图所示的装置可以通过静电计指针偏转角度的变化，检测电容器电容的变化来检测导电液体是增多还是减少的仪器原理图。
图中芯柱、导电液体、绝缘管组成一个电容器，电源通过电极A、电极B给电容器充电，充电完毕移去电源，由此可以判断A．静电计指针偏角变小，说明电容器两板间电压增大B．静电计指针偏角变小，说明导电液体增多C．静电计指针偏角变大，说明电容器电容增大D．静电计指针偏角变大，导电液体液面升高18．如图甲所示，一理想变压器原线圈匝数为n1=1 000匝，副线圈匝数为n2=150匝，变压器输入端的正弦交变电压如图乙所示，定值电阻的阻值为11 Ω，总阻值为22 Ω的滑动变阻器滑片为P。
四川省德阳市2017届高三三诊理综生物试卷.doc
2017届德阳三诊考试生物卷1.蛋白质是细胞中含量最多的有机物，下列作用中与蛋白质无直接关系的是A．特异性抵抗外来病菌B．催化蛋白质消化分解C．作为主要的能量来源D．参与人体氧气的运输2.下列关于细胞代谢的叙述中，正确的是（）A. 长跑时，人体肌细胞产生的A TP主要来自线粒体基质B. 短跑时，人体肌细胞产生二氧化碳来自线粒体和细胞质基质C. 强光下，植物光合作用产生的[H]只来自水，有氧呼吸产生的[H]只来自有机物D. 黑暗下，植物叶肉细胞也有[H]和A TP的生成3.下列关于生物科学研究方法和相关实验的叙述中，错误的是A．差速离心法：细胞中各种细胞器的分离和叶绿体中色素的分离B．模型建构法：DNA双螺旋结构的发现和研究某种群数量变化规律C．对比实验法：探究酵母菌细胞呼吸的方式D．同位素标记法：研究光合作用的反应过程和噬菌体侵染细菌实验4.某种植物细胞在浓度分别为200mmol•L-1和400mmol•L-1的小分子物质M溶液中，细胞吸收M的速率都是10mmol•min-1.对此结果最合理的解释是（）A. 细胞吸收M的方式为自由扩散B. 细胞吸收M的方式为主动运输C. 细胞吸收M需要载体蛋白的参与D. 所需能量供应不足5.金链花由于受到能分泌细胞分裂素类物质的病原体的侵袭，侧芽生长失控，形成大量分支，称为“扫帚病”．有关说法正确的是（）A. 该现象说明细胞分裂素类物质能解除植物的顶端优势B. 该病原体分泌的是一种能调节植物生长发育的植物激素C. 侧芽生长失控是因为该部位生长素与细胞分裂素的比值增大D. 正常生长的金莲花侧芽生长受抑制是因为生长素含量不足6.某相对封闭的山区，有一种发病率极高的遗传病，该病受一对等位基因A—a控制。
调查发现，双亲均为患者的多个家庭中，后代的男女比例约为1：1，其中女性均为患者，男性中患者约占3/4。
下列相关分析中，错误的是（）A.该遗传病为伴X染色体显性遗传病B.在患病的母亲中约有1/2为杂合子C.正常女性的儿子都不会患该遗传病D.该调查群体中A的基因频率约为75%29.（10分）早春开花的植物雪滴兰，雪落花开，不畏春寒。

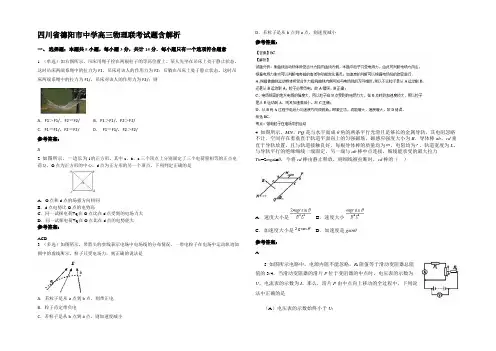

四川省德阳市中学高三物理联考试题含解析
四川省德阳市中学高三物理联考试题含解析一、选择题：本题共5小题，每小题3分，共计15分．每小题只有一个选项符合题意1. （单选）如右图所示，吊床用绳子拴在两根柱子的等高位置上。
某人先坐在吊床上处于静止状态，这时吊床两端系绳中的拉力为F1，吊床对该人的作用力为F2；后躺在吊床上处于静止状态，这时吊床两端系绳中的拉力为F1/，吊床对该人的作用力为F2/；则A．F1＞F1/，F2＝F2/ B．F1＞F1/，F2＞F2/C．F1＝F1/，F2＝F2/ D．F1＝F1/，F2＞F2/参考答案：A2. 如图所示，一边长为l的正方形，其中a、b、c三个顶点上分别固定了三个电荷量相等的正点电荷Ｑ，O点为正方形的中心，d点为正方形的另一个顶点。
下列判定正确的是A．O点和d点的场强方向相同B．d点电势比O点的电势高C．同一试探电荷+q在O点比在d点受到的电场力大D．同一试探电荷+q在O点比在d点的电势能大参考答案：ACD3. （多选）如图所示，带箭头的实线表示电场中电场线的分布情况，一带电粒子在电场中运动轨迹如图中的虚线所示，粒子只受电场力，则正确的说法是A．若粒子是从a点到b点，则带正电B．粒子肯定带负电C．若粒子是从b点到a点，则加速度减小D．若粒子是从b点到a点，则速度减小参考答案：4. 如图所示，MN、PQ是与水平面成θ角的两条平行光滑且足够长的金属导轨，其电阻忽略不计．空间存在着垂直于轨道平面向上的匀强磁场，磁感应强度大小为B．导体棒ab、cd垂直于导轨放置，且与轨道接触良好，每根导体棒的质量均为，电阻均为，轨道宽度为L，与导轨平行的绝缘细线一端固定，另一端与ab棒中点连接，细线能承受的最大拉力T m=2mg sinθ，今将cd棒由静止释放，则细线被拉断时，cd棒的（）A．速度大小是 B．速度大小C．加速度大小是 D．加速度是gsinθ参考答案：A5. 如图所示电路中，电源内阻不能忽略，R1阻值等于滑动变阻器总阻值的3/4，当滑动变阻器的滑片P位于变阻器的中点时，电压表的示数为U，电流表的示数为I。
四川省德阳市中江中学2017-2018学年高三下学期月考物理试卷 Word版含解析
四川省德阳市中江中学2017-2018学年高三下学期月考物理试卷一.（选择题共42分）1．如图所示，实线是某电场中的电场线，虚线是一个带负电的粒子仅在电场力作用下的运动轨迹，若带电粒子是从a处运动到b处，以下判断正确的是( )A．带电粒子从a到b加速度减小B．带电粒子在b处电势能大C．b处电势高于a处电势D．带电粒子在b处速度大2．如图所示的电路中，闭合开关S，灯泡L1和L2均正常发光，由于某种原因灯泡L2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是( )A．电流表读数变大，电压表读数变小B．灯泡L1变亮C．电容器C上电荷量减小D．电源的输出功率可能变大3．一列简谐横波在某时刻的波形如图所示，此时刻质点P的速度为v，经过0.2s它的速度大小、方向第一次与v相同，再经过1.0s它的速度大小、方向第二次与v相同，则下列判断中不正确的有( )A．波沿+x方向传播，波速为5m/sB．若某时刻M质点到达波谷处，则P质点一定到达波峰处C．质点M与质点Q的位移大小总是相等、方向总是相反D．从图示位置开始计时，在2.2s时刻，质点P的位移为﹣20cm4．打磨某剖面如图所示的宝石时，必须将OP、OQ边与轴线的夹角θ切割在θ1＜θ＜θ2的范围内，才能使从MN边垂直入射的光线，在OP边和OQ边都发生全反射（仅考虑如图所示的光线第一次射到OP边并反射到OQ边后射向MN边的情况），则下列判断正确的是( )A．若θ＞θ2，光线一定在OP边发生全反射B．若θ＞θ2，光线会从OQ边射出C．若θ＜θ1光线会从OQ边射出D．若θ＜θ1光线会在OP边发生全反射5．假设地球可视为质量均匀分布的球体，已知地球表面重力加速度在两极的大小为g0，赤道的大小为g；地球自转的周期为T，引力常量为G．则地球的密度为( )A．B．C．D．6．如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a，b所示，则( )A．两次t=0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2：3C．曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V7．如图所示，匀强磁场的边界为矩形abcd，已知ab＞ac．一束带正电的粒子以不同的速度v沿cd边从c点射入磁场，不计粒子的重力，关于粒子在磁场中的运动情况下列说法中正确的是( )A．入射速度越小的粒子，其运动时间越长B．从ac边出射的粒子的运动时间都相等C．从ab边出射的粒子速度越大，运动时间越短D．粒子不可能从bd、cd边出射二.非选择题8．（17分）用如图所示的装置验证小球做自由落体运动时机械能守恒，图中O为释放小球的位置，A、B、C、D为固定速度传感器的位置且与O在同一条竖直线上．（1）若当地重力加速度为g，还需要测量的物理量有__________．A．小球的质量mB．小球下落到每一个速度传感器时的速度vC．小球下落到每一个速度传感器时下落的高度hD．小球下落到每一个速度传感器时所用的时间t（2）作出v2﹣h图象，由图象算出其斜率k，当k=__________可以认为小球下落过程中机械能守恒．（3）写出对减小本实验误差有益的一条建议：__________．9．利用如图（a）所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R（最大阻值999.9Ω），电阻R0（阻值为3.0Ω），电阻R1（阻值为3.0Ω），电流表A （量程为200mA，内阻为R A=6.0Ω），开关S．实验步骤如下：①将电阻箱阻值调到最大，闭合开关S；②多次调节电阻箱，记下电流表的示数I和电阻箱相应的阻值R2；③以为纵坐标，R为横坐标，作﹣R图线（用直线拟合）；④求出直线的斜率k和纵轴上的截距b．回答下列问题：（1）实验得到的部分数据如下表所示，其中电阻R=3.0Ω时电流表的示数如图（b）所示，读出数据，完成下表．答：①__________，②__________．（2）根据图（c）图线求得斜率k=__________A﹣1Ω﹣1，截距b=__________A﹣1．（3）分别用E和r表示电源的电动势和内阻，则与R的关系式为__________R/Ω 1.0 2.0 3.0 4.0 5.0 6.0 7.0I/A 0.143 0.125 ①0.100 0.091 0.084 0.077I﹣1/A﹣1 6.99 8.00 ②10.0 11.0 11.9 13.0（4）根据图线求得电源电动势E=__________V，内阻r=__________Ω．10．如图，用跨过光滑定滑轮的缆绳将海面上一艘失去动力的小船沿直线拖向岸边．已知拖动缆绳的电动机功率恒为P，小船的质量为m，小船受到的阻力大小恒为f，经过A点时的速度大小为v0，小船从A点沿直线加速运动到B点经历时间为t1，A、B两点间距离为d，缆绳质量忽略不计．求：（1）小船从A点运动到B点的全过程克服阻力做的功W f；（2）小船经过B点时的速度大小v1；（3）小船经过B点时的加速度大小a．11．（17分）用如图所示的水平传送带AB和斜面BC将货物运送到斜面的顶端．传送带AB 的长度L=11m，上表面保持匀速向右运行，运行的速度v=12m/s．传送带B端靠近倾角θ=37°的斜面底端，斜面底端与传送带的B端之间有一段长度可以不计的小圆弧．在A、C处各有一个机器人，A处机器人每隔△t=1.0s将一个质量m=10kg的货物箱（可视为质点）轻放在传送带A端，货物箱经传送带和斜面后到达斜面顶端的C点时速度恰好为零，C点处机器人立刻将货物箱搬走．已知斜面BC的长度s=5.0m，传送带与货物箱之间的动摩擦因数μ0=0.55，货物箱由传送带的右端到斜面底端的过程中速度大小损失原来的，g=10m/s2（sin37°=0.6，cos37°=0.8）．求：（1）斜面与货物箱之间的动摩擦因数μ；（2）从第一个货物箱放上传送带A端开始计时，在t0=3.0s的时间内，所有货物箱与传送带的摩擦产生的热量Q；（3）如果C点处的机器人操作失误，未能将第一个到达C点的货物箱搬走而造成与第二个货物箱在斜面上相撞．求两个货物箱在斜面上相撞的位置到C点的距离．（本问结果可以用根式表示）12．（19分）如图甲所示，间距为d，垂直于纸面的两平行板P，Q间存在匀强磁场，取垂直于纸面向里为磁场的正方向，磁感应强度随时间的变化规律如图乙所示，t=0时刻，一质量为m，带电量为+q的粒子（不计重力），以初速度v0，由Q板左端靠近板面的位置，沿垂直于磁场且平行于板面的方向射入磁场区，当B0和T B取某些特定值时，可使t=0时刻入射的粒子经△t时间恰能垂直打在P板上（不考虑粒子反弹），上述m、q、d、v0为已知量．（1）若△t=T B，求B0；（2）若△t=T B，求粒子在磁场中运动时加速度的大小；（3）若B0=，为使粒子仍能垂直打在P板上，求T B．四川省德阳市中江中学2015届高三下学期月考物理试卷一.（选择题共42分）1．如图所示，实线是某电场中的电场线，虚线是一个带负电的粒子仅在电场力作用下的运动轨迹，若带电粒子是从a处运动到b处，以下判断正确的是( )A．带电粒子从a到b加速度减小 B．带电粒子在b处电势能大C．b处电势高于a处电势D．带电粒子在b处速度大考点：电场线；电场强度；电势．专题：电场力与电势的性质专题．分析：电场线越密，场强越大，电场力越大，加速度越大．粒子的轨迹向下弯曲可知粒子所受的电场力方向向下，粒子带负电，可判断出电场线的方向，判断出电势高低．根据电场力做功正负，分析电势能的变化和动能的变化．解答：解：A、由图看出，a处电场线比b处疏，则a处场强比b处小，粒子所受的电场力小于b处的电场力，a处的加速度也比b处的加速度小．故A错误．B、D粒子的轨迹向下弯曲可知粒子所受的电场力方向向下，则从a运动到b过程中，电场力做负功，电势能增大，动能减小，速率减小．故B正确，D错误．C、电场力方向向下，粒子带负电，可知电场线的方向向上，则b处电势低于a处电势．故C错误．故选：B．点评：本题根据轨迹的弯曲方向判断电场线的方向，根据电场线的两个物理意义判断加速度和电势能的大小：电场线的疏密反映场强的大小，顺着电场线电势降低．2．如图所示的电路中，闭合开关S，灯泡L1和L2均正常发光，由于某种原因灯泡L2灯丝突然烧断，其余用电器均不会损坏，则下列结论正确的是( )A．电流表读数变大，电压表读数变小B．灯泡L1变亮C．电容器C上电荷量减小D．电源的输出功率可能变大考点：闭合电路的欧姆定律；电容．专题：恒定电流专题．分析：因灯泡L2灯丝突然烧断，外电路总电阻增大，分析总电流的变化和路端电压的变化，即可知道两电表读数的变化及灯泡L2亮度的变化．判断R两端电压的变化，即可知道电容器两端电压的变化，由Q=CU分析电量的变化．根据电源的内阻等于外电阻时，电源的输出功率最大，分析电源的输出功率变化．解答：解：A、B灯泡L2灯丝突然烧断，外电路总电阻增大，总电流减小，根据欧姆定律得知：电源的内电压减小，路端电压增大，故知电流表的读数变小，电压表的读数变大．总电流减小，则灯泡L1变暗．故A、B错误．C、路端电压增大，灯L1的电压减小，则电阻R两端的电压增大，电容器两端的电压增大，由Q=CU知，电容器C上电荷量增大．故C错误．D、根据电源的内阻等于外电阻时，电源的输出功率最大，由于电源的内电阻与外电阻关系未知，电源的输出功率可能变大．故D正确．故选D点评：本题是电路动态变化分析问题，按“局部→整体→局部”的顺序进行分析．3．一列简谐横波在某时刻的波形如图所示，此时刻质点P的速度为v，经过0.2s它的速度大小、方向第一次与v相同，再经过1.0s它的速度大小、方向第二次与v相同，则下列判断中不正确的有( )A．波沿+x方向传播，波速为5m/sB．若某时刻M质点到达波谷处，则P质点一定到达波峰处C．质点M与质点Q的位移大小总是相等、方向总是相反D．从图示位置开始计时，在2.2s时刻，质点P的位移为﹣20cm考点：波长、频率和波速的关系；横波的图象．专题：波的多解性．分析：由图读出波长λ=6m．根据图示时刻质点P的速度为v，经过0.2s它的速度大小、方向第一次与v相同，质点P运动到关于平衡位置对称的位置，再经过1.0s它的速度大小、方向第二次与v相同时，回到原来位置，完成一次全振动，则P振动的周期T=1.2s，而且图示时刻P点的运动沿y轴正方向，可判断出波沿+x方向传播，由公式v=求出波速．图示时刻，质点M与质点Q的位移大小相等、方向相反，但它们平衡位置之间的距离不是半个波长的奇数倍，位移不是总是相反．质点M与P是反相点，振动情况总是相反．从图示位置开始计时，在2.2s时刻，质点P到达波谷．解答：解：A、由图读出波长λ=6m，根据已知条件分析得到周期T=1.2s，由公式v==5m/s．而且图示时刻P点运动方向沿y轴正方向，则沿波+x方向传播．故A正确．B、图示时刻，质点M与质点P两点平衡位置之间的距离是半个波长，振动情况总是相反．若M质点到达波谷处，则P质点一定到达波峰处．故B正确．C、图示时刻，质点M与质点Q的位移大小相等、方向相反，但它们平衡位置之间的距离不是半个波长的奇数倍，位移不是总是相反．故C错误．D、波的周期T=1.2s，从图示位置开始计时，在2.2s时刻质点P的位置与1.0s时刻的位置相同，到达波谷，位移为﹣20cm．故D正确．本题选错误的，故选C点评：本题在于关键分析质点P的振动情况，确定P点的运动方向和周期，即可判断波的传播方向．考查把握振动与波动联系的能力．4．打磨某剖面如图所示的宝石时，必须将OP、OQ边与轴线的夹角θ切割在θ1＜θ＜θ2的范围内，才能使从MN边垂直入射的光线，在OP边和OQ边都发生全反射（仅考虑如图所示的光线第一次射到OP边并反射到OQ边后射向MN边的情况），则下列判断正确的是( )A．若θ＞θ2，光线一定在OP边发生全反射B．若θ＞θ2，光线会从OQ边射出C．若θ＜θ1光线会从OQ边射出D．若θ＜θ1光线会在OP边发生全反射考点：光的折射定律．专题：光的折射专题．分析：发生全反射的条件是光从光密介质射入光疏介质，且入射角大于临界角．根据条件：θ在θ1＜θ＜θ2的范围内，才能使从MN边垂直入射的光线，在OP边和OQ边都发生全反射，结合几何关系分析临界角的范围，再进行判断．解答：解：AB、从MN边垂直入射，由几何关系可知光线射到PO边上时的入射角i=﹣θ，据题：θ在θ1＜θ＜θ2的范围内，才能使从MN边垂直入射的光线，在OP边和OQ边都发生全反射，说明临界角C的范围为：﹣θ2＜C＜﹣θ1．若θ＞θ2，光线在PO上入射角i=﹣θ＜﹣θ2＜C，故光线在OP边一定不发生全反射，会从OP边射出．故AB错误．CD、若θ＜θ1，i=﹣θ＞﹣θ1＞C，故光线在OP边会发生全反射．根据几何关系可知光线OQ边上入射角i′较大，光线会在OQ边发生全反射，故C错误，D正确．故选：D．点评：本题关键要掌握全反射的条件，熟练应用几何知识帮助分析入射角的大小，即可进行判断．5．假设地球可视为质量均匀分布的球体，已知地球表面重力加速度在两极的大小为g0，赤道的大小为g；地球自转的周期为T，引力常量为G．则地球的密度为( )A．B．C．D．考点：万有引力定律及其应用．专题：万有引力定律的应用专题．分析：根据万有引力等于重力，则可列出物体在两极的表达式，再由引力与支持力的合力提供向心力，列式综合可求得地球的质量，最后由密度公式，即可求解．解答：解：在两极，引力等于重力，则有：mg0=G，由此可得地球质量M=，在赤道处，引力与支持力的合力提供向心力，由牛顿第二定律，则有：G﹣mg=m，而密度公式，ρ==，故B正确，ACD错误；故选：B．点评：考查万有引力定律，掌握牛顿第二定律的应用，注意地球两极与赤道的重力的区别，知道密度表达式．6．如图1所示，在匀强磁场中，一矩形金属线圈两次分别以不同的转速，绕与磁感线垂直的轴匀速转动，产生的交变电动势图象如图2中曲线a，b所示，则( )A．两次t=0时刻线圈平面均与中性面重合B．曲线a、b对应的线圈转速之比为2：3C．曲线a表示的交变电动势频率为25HzD．曲线b表示的交变电动势有效值为10V考点：交流发电机及其产生正弦式电流的原理；正弦式电流的图象和三角函数表达式；正弦式电流的最大值和有效值、周期和频率．专题：交流电专题．分析：根据图象可分别求出两个交流电的最大值以及周期等物理量，然后进一步可求出其瞬时值的表达式以及有效值等．解答：解：A、在t=0时刻，线圈一定处在中性面上；故A正确；B、由图可知，a的周期为4×10﹣2s；b的周期为6×10﹣2s，则由n=可知，转速与周期成反比，故转速之比为：；故B错误；C、曲线a的交变电流的频率f==25Hz；故C正确；D、由E m=NBSω可知===，所以E mb=E ma=10V，曲线b表示的交变电动势有效值为U==5V；故D错误；故选：AC．点评：本题考查了有关交流电描述的基础知识，要根据交流电图象正确求解最大值、有效值、周期、频率、角速度等物理量．7．如图所示，匀强磁场的边界为矩形abcd，已知ab＞ac．一束带正电的粒子以不同的速度v沿cd边从c点射入磁场，不计粒子的重力，关于粒子在磁场中的运动情况下列说法中正确的是( )A．入射速度越小的粒子，其运动时间越长B．从ac边出射的粒子的运动时间都相等C．从ab边出射的粒子速度越大，运动时间越短D．粒子不可能从bd、cd边出射考点：带电粒子在匀强磁场中的运动．专题：带电粒子在磁场中的运动专题．分析：带电粒子进入磁场做匀速圆周运动，周期为T=，轨迹半径为r=．根据圆的对称性可知，从ac边出射的粒子速度的偏向角相同，则轨迹的圆心角相同，运动时间必定相同．速度越大，半径越大，从ab边出射的粒子速度的偏向角不同，运动时间不同．解答：解：A、带电粒子进入磁场做匀速圆周运动，轨迹半径为r=，速度越大，半径越大，根据圆的对称性可知，从ac边出射的粒子速度的偏向角都相同，而轨迹的圆心角等于速度的偏向角，则从ac边出射的粒子轨迹的圆心角θ都相同，粒子在磁场中运动时间为t=T，T相同，则从ac边出射的速度不同的粒子的运动时间都相等，不是速度越小，时间越长．故A错误，B正确；C、从ab边出射的粒子速度越大，半径越大，则圆心角越小，粒子在磁场中运动时间为t=T，T相等，所以速度越大，时间运动时间越短，故C正确；D、当速度较大时，圆周运动的半径较大，可以从bd边射出，故D错误．故选：BC点评：本题带电粒子在有界的磁场中运动的类型，注意根据圆的对称性得到出射时粒子速度和边界的夹角与入射时速度和边界的夹角相等．二.非选择题8．（17分）用如图所示的装置验证小球做自由落体运动时机械能守恒，图中O为释放小球的位置，A、B、C、D为固定速度传感器的位置且与O在同一条竖直线上．（1）若当地重力加速度为g，还需要测量的物理量有BC．A．小球的质量mB．小球下落到每一个速度传感器时的速度vC．小球下落到每一个速度传感器时下落的高度hD．小球下落到每一个速度传感器时所用的时间t（2）作出v2﹣h图象，由图象算出其斜率k，当k=2g可以认为小球下落过程中机械能守恒．（3）写出对减小本实验误差有益的一条建议：相邻速度传感器间的距离适当大些；选用质量大、体积小的球做实验等．考点：机械能守恒定律．专题：实验题；压轴题；机械能守恒定律应用专题．分析：（1）根据需要验证的方程：mgh=，确定需要测量的物理量．（2）根据mgh=，得到v2与h的关系式，分析v2﹣h图象斜率的物理意义．（3）要减小实验误差，测量的量应相对大些，选用质量大、体积小的球做实验等．解答：解：（1）小球做自由落体运动时，由机械能守恒定律得：mgh=，即gh=，故需要测量小球下落到每一个速度传感器时的速度v和高度h，不需要测量小球的质量m和下落时间时间t．故BC正确，AD错误．（2）由mgh=，得v2=2gh，则v2﹣h图象的斜率k=2g．（3）为了减小测量的相对误差，建议相邻速度传感器间的距离适当大些；为减小空气阻力的影响，建议选用质量大、体积小的球做实验等．故答案为：（1）BC；（2）2g；（3）相邻速度传感器间的距离适当大些；选用质量大、体积小的球做实验等．点评：本实验以小球做自由落体运动为例，验证机械能守恒定律，根据方程mgh=，分析v2﹣h图象斜率的意义是常用的方法．9．利用如图（a）所示电路，可以测量电源的电动势和内阻，所用的实验器材有：待测电源，电阻箱R（最大阻值999.9Ω），电阻R0（阻值为3.0Ω），电阻R1（阻值为3.0Ω），电流表A （量程为200mA，内阻为R A=6.0Ω），开关S．实验步骤如下：①将电阻箱阻值调到最大，闭合开关S；②多次调节电阻箱，记下电流表的示数I和电阻箱相应的阻值R2；③以为纵坐标，R为横坐标，作﹣R图线（用直线拟合）；④求出直线的斜率k和纵轴上的截距b．回答下列问题：（1）实验得到的部分数据如下表所示，其中电阻R=3.0Ω时电流表的示数如图（b）所示，读出数据，完成下表．答：①0.110，②9.09．（2）根据图（c）图线求得斜率k=1.0A﹣1Ω﹣1，截距b=0.6A﹣1．（3）分别用E和r表示电源的电动势和内阻，则与R的关系式为=R+（5.0+r）R/Ω 1.0 2.0 3.0 4.0 5.0 6.0 7.0I/A 0.143 0.125 ①0.100 0.091 0.084 0.077I﹣1/A﹣1 6.99 8.00 ②10.0 11.0 11.9 13.0（4）根据图线求得电源电动势E=3.0V，内阻r=1.0Ω．考点：测定电源的电动势和内阻．专题：实验题．分析：（1）根据图b所示电流表读出其示数，然后答题．（2）应用描点法作出图象，然后根据图象分析答题．（3）根据图a所示电路图应用欧姆定律求出图象的函数表达式．（4）根据图象与图象的函数表达式求出电源电动势与内阻．解答：解：（1）由图b所示可知，电流I=0.110A，故电流的倒数为9.09；（2）根据表中实验数据在坐标系内描出对应点，然后作出图象如图所示：由图示图象可知，图象斜率k===1，由图示可知，图象截距：b=6.0；（3）电流表与电阻R1并联，两端电压相等，电阻R1的阻值为3.0Ω，电流表内阻为R A=6.0Ω，则通过电阻R1的电流为为通过电流表的2倍，电流表示数为I，电路电流为3I，并联电阻R并=2Ω，由图a所示电路图可知，E=3I（R并+R0+R+r），则=R+3=R+（5.0+r）；（4）由图示图象与图象的函数表达式可知，k=，b=（5.0+r），代入数据解得，电源电动势E=3.0V时，内阻r=1.0Ω；故答案为：（1）①0.110；②9.09；（2）1；6.0；（3）=R+（5.0+r）；（4）3.0；1.0；点评：本题考查了求图象函数表达式、电表读数、作图象、求电源电动势与内阻问题，应用图象法处理实验数据是常用的实验数据处理方法，要掌握描点法作图的方法，要会用图象法处理实验数据．10．如图，用跨过光滑定滑轮的缆绳将海面上一艘失去动力的小船沿直线拖向岸边．已知拖动缆绳的电动机功率恒为P，小船的质量为m，小船受到的阻力大小恒为f，经过A点时的速度大小为v0，小船从A点沿直线加速运动到B点经历时间为t1，A、B两点间距离为d，缆绳质量忽略不计．求：（1）小船从A点运动到B点的全过程克服阻力做的功W f；（2）小船经过B点时的速度大小v1；（3）小船经过B点时的加速度大小a．考点：运动的合成和分解；牛顿第二定律．专题：压轴题；运动的合成和分解专题．分析：（1）根据功的表达式求出阻力所做的功．（2）根据动能定理求出小船经过B点时的速度．（3）设小船经过B点时绳的拉力大小为F，绳与水平方向夹角为θ，绳的速度大小为u，根据牛顿第二定律、功率P=Fu，以及小船速度与绳子收缩速度的关系求出B点的加速度．解答：解：（1）小船从A点运动到B点克服阻力做功W f=fd①（2）小船从A点运动到B点，电动机牵引绳对小船做功W=Pt1②由动能定理有③由①②③式解得④（3）设小船经过B点时绳的拉力大小为F，绳与水平方向夹角为θ，绳的速度大小为u，P=Fu ⑤u=v1cosθ⑥牛顿第二定律Fcosθ﹣f=ma⑦由④⑤⑥⑦得答：（1）A到B点过程中，小船克服阻力所做的功为fd．（2）小船经过B点时速度大小．（3）小船经过B点时的加速度大小．点评：本题综合考查了动能定理、牛顿第二定律等知识，综合性较强，对学生能力要求较高，尤其第三问要运用到速度的分解．11．（17分）用如图所示的水平传送带AB和斜面BC将货物运送到斜面的顶端．传送带AB 的长度L=11m，上表面保持匀速向右运行，运行的速度v=12m/s．传送带B端靠近倾角θ=37°的斜面底端，斜面底端与传送带的B端之间有一段长度可以不计的小圆弧．在A、C处各有一个机器人，A处机器人每隔△t=1.0s将一个质量m=10kg的货物箱（可视为质点）轻放在传送带A端，货物箱经传送带和斜面后到达斜面顶端的C点时速度恰好为零，C点处机器人立刻将货物箱搬走．已知斜面BC的长度s=5.0m，传送带与货物箱之间的动摩擦因数μ0=0.55，货物箱由传送带的右端到斜面底端的过程中速度大小损失原来的，g=10m/s2（sin37°=0.6，cos37°=0.8）．求：（1）斜面与货物箱之间的动摩擦因数μ；（2）从第一个货物箱放上传送带A端开始计时，在t0=3.0s的时间内，所有货物箱与传送带的摩擦产生的热量Q；（3）如果C点处的机器人操作失误，未能将第一个到达C点的货物箱搬走而造成与第二个货物箱在斜面上相撞．求两个货物箱在斜面上相撞的位置到C点的距离．（本问结果可以用根式表示）考点：动能定理；匀变速直线运动的位移与时间的关系；牛顿第二定律．专题：动能定理的应用专题．分析：（1）货物箱在传送带上做匀加速运动过程，根据牛顿第二定律求出加速度，由运动学公式求出货物箱运动到传送带右端时的速度，进而求出货物箱刚冲上斜面时的速度，货物箱在斜面上向上运动过程中根据运动学公式求出加速度，对货物箱进行受力分析，根据牛顿第二定律即可求得μ；（2）3.0s内放上传送带的货物箱有3个，分别求出三个货物箱相对于传送带的位移，根据与传送带的摩擦产生的热量Q等于克服摩擦力所做的功，即可求解；（3）先计算第一个货物箱到达C点时，第二个货物箱的位置，此时第一个货物箱向下加速运动，第二个货物箱向上减速运动，分别求出它们的加速度，再根据运动学公式即可求解解答：解：（1）货物箱在传送带上做匀加速运动过程，根据牛顿第二定律有：μ0 mg=ma0解得：a0=μ0g=5.5m/s2由运动学公式有：v12=2a0L解得货物箱运动到传送带右端时的速度大小为：v1=11m/s货物箱刚冲上斜面时的速度为：v2=（1﹣）v1=10m/s货物箱在斜面上向上运动过程中有：v22=2a1s解得：a1=10m/s2根据牛顿第二定律与：mgsinθ+μmgcosθ=ma1解得：μ=0.5（2）3.0s内放上传送带的货物箱有3个，前2个已经通过传送带，它们在传送带上的加速时间t1=t2=2.0s；第3个还在传送带上运动，其加速时间为t3=1.0s．前2个货物箱与传送带之间的相对位移为：△s=v t1﹣v1t1=13m第3个货物箱与传送带之间的相对位移为：△s′=vt3﹣v1t3=9.25m前2个货物箱与传送带摩擦产生的总热量为：Q1=2μ0 mg△s=1430J第三个货物箱与传送带摩擦产生的热量为：Q2=μ0 mg△s′=508.75J．总共生热为：Q=Q1+Q2=1938.75J．（3）货物箱由A运动到B的时间为2.0s，由B运动到C的时间为1.0s，可见第一个货物箱冲上斜面C端时第二个货物箱刚好冲上斜面．货物箱沿斜面向下运动，根据牛顿第二定律有：mgsinθ﹣μmgcosθ=ma2解得加速度大小为：a2=2.0m/s2设第一个货物箱在斜面C端沿斜面向下运动与第二个货物箱相撞的过程所用时间为t，有：v2t﹣a1t2+a2t2=s解得：s≈0.69 s两个货物箱在斜面上相遇的位置到C端的距离为：s1=a2t2=m≈0.48 m答：（1）斜面与货物箱之间的动摩擦因数μ为0.5；。
2017年德阳市中考物理试卷及答案解析
2017年德阳市初中毕业、升学考试物理学科（满分80分，考试时间60分钟）一、选择题1．（2017德阳市，题号1，分值3）下列与声现象有关的说法中不正确的是（）A．宇航员之间在太空中不能直接对话，是因为真空不能传声B．汽车安装的倒车雷达是利用超声波工作的C．看电视时调节音量是为了改变声音的响度D．高速公路两旁的隔音板可防止噪声的产生【答案】B【解析】A．太空中没有空气，真空不能传声，因此两名宇航员在太空中不能直接对话，故A正确；B．汽车安装的倒车雷达是利用超声波回声定位的原理制成的，是根据回声到来的时间和方位，确定目标的位置和距离，即利用声音获得信息，故B正确；C．看电视时调节音量，声音强弱发生变化，所以改变的是声音的响度，故C正确；D．高速公路两旁的隔音板是在传播中减弱噪声，而不是为了防止噪声的产生，故D错误。
【知识点】声现象2．（2017德阳市，题号2，分值3））下列有关运动和力的说法中，正确的是（）A．力是维持物体运动的原因B．物体受到平衡力作用，它一定是静止的C．力是改变物体运动状态的原因D．物体运动的速度越大，受到的力也越大【答案】C【解析】AC．力是改变物体运动状态的原因，而不是维持物体运动状态的原因，故A错误，C正确；B．物体受到平衡力作用时，总保持匀速直线运动状态或静止状态，故B错误；D．物体受到的力越大，速度改变的越快，速度不一定大，故D错误。
【知识点】力牛顿第一定律3．（2017德阳市，题号3，分值3）下列数据中，最接近实际情况的是（）A．普通家用照明灯的工作电流约为2AB．家用手电筒的额定功率约为200WC．一节新干电池的电压约为1.5VD．电饭锅加热煮饭时的功率约为100W【答案】C【解析】A．家用照明灯的功率在60W左右，工作电流约0.3A，故A错误；B．家用手电筒的额定功率约10W，达不到200W，故B错误；C．一节新干电池的电压约为1.5V；符合实际，故C正确；D．电饭锅加热煮饭时的功率约为1000W以上，故D错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1．19世纪60年代，英国物理学家麦克斯韦在法拉第等人研究成果的基础上，进行总结，并加以发展，提出了系统的电磁理论并预言了电磁波的存在。
以下有关电磁理论和电磁波的说法不正确的是A．只要有磁场在变化，它的周围就一定会产生电场B．空间某区域有不均匀变化的电场，则一定会产生电磁波C．电磁波不同于机械波之处是电磁波能在真空中传播D．紫外线是一种比所有可见光波长更长的电磁波2．如图，半圆形玻璃砖置于光屏P Q的左下方。
一束白光沿半径方向从A点射入玻璃砖，在O点发生反射和折射，折射光在白光屏上呈现七色光带。
若入射点由A向B缓慢移动，并保持白光沿半径方向入射到O点，观察到各色光在光屏上陆续消失。
在光带未完全消失之前，反射光的强度变化以及光屏上最先消失的光分别是A．增强，紫光 B．增强，红光C．减弱，紫光 D．减弱，红光3．一列简谐横波在t=0时的波形图如图所示，介质中x=2m处的质点P沿y轴方向做简谐运动的表达式为y=10sin（5πt）cm。
关于这列简谐波，下列说法正确的是A．振幅为20cm B．周期为4.0sC．传播方向沿x轴负向 D．传播速度为10m/s 4．如图甲所示，矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图象如图乙所示，经原副线圈的匝数比为1:10的理想变压器给一个灯泡供电如图丙所示，副线圈电路中灯泡额定功率为22W。
现闭合开关，灯泡正常发光。
则A．t=0.01s时刻穿过线框回路的磁通量为零 B．交流发电机的转速为100r/sC．变压器原线圈中电流表示数为1A D．灯泡的额定电压为2202V5．美国宇航局2011年12月5日宣布，他们发现了太阳系外第一颗类似地球的、可适合居住的行星，把它命名为“开普勒-22b”，它每290天环绕着一颗类似于太阳的恒星运转一周，距离地球约600光年，体积是地球的2.4倍。
已知万有引力常量和地球表面的重力加速度。
根据以上信息，下列推理中正确的是A．若能观测到该行星的轨道半径，可求出该行星所受的万有引力B．若该行星的密度与地球的密度相等，可求出该行星表面的重力加速度C ．根据地球的公转周期与轨道半径，可求出该行星的轨道半径D ．若已知该行星的密度和半径，可求出该行星的轨道半径6．如图所示，一质量为m 的小球，用长为L 的轻绳悬挂于O 点，初始时刻小球静止于P 点。
第一次小球在水平拉力F 作用下，从P 点缓慢地移动到Q 点，此时轻绳与竖直方向夹角为θ，张力大小为T 1；第二次在水平恒力F ′作用下，从P 点开始运动并恰好能到达Q 点，至Q 点时轻绳中的张力为大小T 2，不计空气阻力，重力加速度为g ，关于这两个过程，下列说法中正确的是A ．第一个过程中，拉力F 在逐渐变大，且最大值一定大于F ′B ．两个过程中，轻绳的张力均变大C ．1mg T cos θ=，2T mg =D ．第二个过程中，重力和水平恒力F ′的合力的功率先增加后减小7．如图所示，物体A 和带负电的物体B 用跨过定滑轮的绝缘轻绳连接，A 、B 的质量分别是m 和2m ，劲度系数为k 的轻质弹簧一端固定在水平面上，另一端与物体A 相连，倾角为θ的斜面处于沿斜面向上的匀强电场中，整个系统不计一切摩擦。
开始时，物体B 在一沿斜面向上的外力F =3mgsin θ的作用下保持静止且轻绳恰好伸直，然后撤去外力F ，直到物体B 获得最大速度，且弹簧未超过弹性限度，则在此过程中A ．撤去外力F 的瞬间，物体B 的加速度为32gsin θB ．B 的速度最大时，弹簧的伸长量为3mgsin kθC．物体A的最大速度为gsinD．物体A、弹簧和地球所组成的系统机械能增加量大于物体B电势能的减少量第Ⅱ卷（非选择题共68分）注意事项：必须用0.5毫米黑色墨迹签字笔在答题卷上题目所指示的答题区域内作答。
作图可先用铅笔绘出，确认后再用0.5毫米黑色墨迹签字笔描清楚。
答在试题卷、草稿纸上无效。
8．（17分）（1）（6分）某研究性学习小组利用如图所示的装置探究作用力与反作用力的大小关系。
如图甲所示，在铁架台上用弹簧秤挂住一个实心铁球，弹簧秤的示数为F1，在圆盘测力计的托盘上放盛有水的烧杯，圆盘测力计的示数为F2；再把小球浸没在水中（水未溢出），如图乙所示，弹簧秤的示数为F3，圆盘测力计的示数为F4。
①请你分析弹簧秤示数的变化，即有F3 _________F1（选填“＞”“＝”或“＜”）。
②铁球对水的作用力大小为________，若____________________，就说明了作用力与反作用力大小相等。
（2）（11分）某班举行了一次物理实验操作技能比赛，其中一项比赛为用规定的器材设计合理电路，并能较准确地测量A．电流表G （满偏电流10 mA B ．电流表A （0～0.6A ～3A C ．滑动变阻器R 0（0～100 Ω，D ．定值电阻R （阻值990 Ω） E ．开关与导线若干①请你用以上实验器材设计测量该电源电动势和内阻的电路图，并画在右边的虚线框中。
（要求：为了保证器材的安全，在闭合开关前滑动变阻器的滑动头应置于最右端，即最大电阻处）②图甲为小刘同学根据上述设计的实验电路利用测出的数据绘出的I 1－I 2图线（I 1为电流表G 的示数，I 2为电流表A 的示数），则由图线可以得到被测电源的电动势为___________ V ，内阻为__________ Ω。
（结果保留两位有效数字） ③另一位小张同学对另一电源也用上面的实验电路进行测甲乙量，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑过一段距离x后电流表A 才有读数，于是该同学根据测出的数据作出了两个电流表读数I与x的关系图，如图乙所示，则根据图象可知，此电池组的电动势为__________ V，内阻为__________ Ω。
（结果保留三位有效数字）9．（15分）如图所示，在半径为r=10cm的轮轴上悬挂一个质量为M=3kg的水桶，轴上分布着6根手柄，柄端有6个质量为m=0.5kg的金属小球。
球离轴心的距离为L=50cm，轮轴、绳及手柄的质量以及摩擦均不计。
开始时水桶在离地面某高度处，释放后水桶带动整个装置转动，当转动n（未知量）周时，测得金属小球的线速度v1=5m/s，此时水桶还未到达地面，g=10m/s2，求：（1）转动n周时，水桶重力做功的功率P；（2）n的数值。
10．（17分）如图所示，四条水平虚线等间距地分布在同一竖直面上，间距为h．在Ⅰ、Ⅱ两区间分布着完全相同、方向水平向里的磁场，磁感应强度大小按B-t图变化（图中B0已知）．现有一个长方形金属线框ABCD，质量为m，电阻为R，AB=CD=L，AD=BC=2h．用一轻质细线把线框ABCD竖直悬挂着，AB边恰好在Ⅰ区的正中央．t0（未知）时刻细线恰好松弛，之后立即剪断细线，当CD边到达M3N3时线框恰好匀速运动．（空气阻力不计，g=10m/s2）求：（1）t0的值；（2）线框AB边到达M2N2时的速率v；（3）从剪断细线到整个线框通过两个磁场区的过程中产生的电能有多少？11．（19分）如图所示，一质量为m=0.5kg，电荷量为q=+0.2C的小物块（可视为质点），放在离地面高度为h=5m的水平放置、厚度不计的绝缘圆盘边缘，并随圆盘一起绕中心转轴顺时针做匀速圆周运动，圆盘的角速度为ω=2rad/s，半径为r=1m，圆盘和小物块之间的动摩擦因数为μ=0.5。
以圆盘左侧垂直于纸面的切面和过圆盘圆心O点与空间中A点的竖直平面为界（两平面平行），将空间分为Ⅰ、Ⅱ、Ⅲ三个空间区域，当小物块转动时，Ⅰ区域出现随时间均匀增大的电场E（图中未画出），电场方向是竖直方向。
当E增大到E1时，小物块刚好从空间中的A点离开圆盘，且垂直于Ⅰ、Ⅱ区域边界进入Ⅱ区域，此时，Ⅱ区域和Ⅲ区域立即出现一竖直向上的匀强电场E2（图中未画出），E2=25N/C，且Ⅲ区域有一垂直于纸面向里的匀强磁场，磁场宽度为L=4m，g=10m/s2。
求：（1）E1的大小和方向；（2）若小物块在磁场宽度范围内落地，则磁感应强度B的取值范围是多少？（3）现将磁感应强度B取某一值，当小物块离开A后一小段时间，紧贴圆盘圆心O点下方以速度v0m/s水平抛出一木制小球，最终两者在磁场宽度范围内的地面上相遇，则从小物块离开A点时开始计时，抛出木制小球的时刻t为多少？3月德阳市四校高三联合测试参考答案理科综合•物理一．选择题（42分）1．D 2．A 3．D 4．C 5．B 6．AC 7．BD 二、实验题（17分）8．（1）（6分）①＜（2分）②42F F -（2分）1342F F F F -=-（2分）（2）① ② 7.5（2分）； 5.0（2分）（3分） ③ 9.00（9.00或9.10均可）（2分）；11.0（10.7～11.7均可）（2分）三、计算题（共51分）10．（17分）-----------（2分）------------------------------------（2分）-----------（1分）-------------------------------------------------------------（2分）-----------（1分）----------------------------------------------（2分）----------------------------------------------（2分）11．（19分）。
