静压桩基础施工中常见的质量问题及处理方法

结构与施工
静压桩基础施工中常见的 质量问题及处理方法
●郭 岩 吉林省建筑设计院有限责任公司 ●吴金成 吉林油田房地产开发公司
〔摘 要〕近两年 来静压桩基 础的运 用 深 受 建 筑 业 的 推 崇 。 但 静 压 桩 基 础 施 工 对 施 工 工 艺 要 求 高 、工 序较多。影响施工质量因素也较多, 经常出现质量不合格的桩基础, 甚至造成工程质量问 题。在静压桩基础施工中对质量问题及隐患的分析与处理, 将影响建筑物的结构安全和使 用寿命。本文重点介绍静压桩施工中常见质量问题的类型, 并分析其原因和处理方法。
〔关 键 词〕静压桩; 质量问题; 分析; 处理
静 压 桩 基 础 的 主 要 优 点 是 单 桩 承 载 力 大 、施 工 进 度 比 较 快 、施 工 时 对 周 边 干 扰 小 等 。 但 在 施 工 中 经常会碰到一些质量问题需要分析和处理。
静压桩施工工序多, 工艺要求高, 影响桩基质 量的因素较多, 比如:
立的桩基承台连成整块, 提高基础整体性。 复合地基法 此法是利用桩土共同作用的原理, 提高地基承
载力, 更有效地分担桩基荷载。常用方法有以下两 种:
第一种是承台下做换土地基, 在桩基承台施工 前挖除一定深度的土, 换成级配砂石填层分层夯 填, 然后在人工地基和桩基上施工承台。
第二种是桩间增设水泥土桩, 当桩承载力达不 到设计要求时, 可采用在桩间土中干喷水泥, 形成 水泥土桩007·2 吉林勘察设计 JILIN KAN C H ASH EJI
第二种: 桩基承台或地下室完成再补静压桩。 此法的优点是可以利用承台或地下室结构承受静 压桩的施工反力来完成, 设计简单, 操作方便。
静压预制桩的常见质量问题及预防措施

静压预制桩的常见质量问题及预防措施摘要静压预制桩基础是一种新型的深基础类型,特别适用于对噪音有限制的市区内作业。
但靠近原有建筑物桩基施工较困难,单桩承载力相对较低,对土体适应有一定的局限,压桩过程中容易出现质量问题,而且情况复杂,对发生的问题要弄清原因,采取相应的预防处理措施。
关键词静压预制桩;压桩;质量控制1静压预制桩与土体的作用机理静压预制桩在压入土体的过程中,以桩体本身的重量作为反作用力,以克服压桩过程中的桩端阻力和桩侧壁摩阻。
当桩身在垂直静压力的作用下沉入土体时,桩周土体发生急速而剧烈的挤压变形,土中孔隙水压力骤然上升,土体的抗剪强度大幅下降,这时桩体很容易沉入土中。
2静压预制桩的施工程序施工现场情况勘察→编制施工方案→订购(制作)预制桩→测量定位→压桩→接桩、再压桩→送桩。
1)测量定位。
施工前放好轴线并标志在永久固定体上,以利于复核桩位。
再放好桩位,在桩位中钉一根短钢筋,并涂上明显标志,由于桩机在行走过程中会挤动标志,因此,在桩机基本就位后利用周边控制轴线对桩位进行复核,控制桩位的最大偏差不大于20mm。
2)压桩。
用汽车起重机将预制桩吊离桩堆,送到桩架前,桩身对着经纬仪方向的侧面弹出基线。
起动压桩机纵向和横向行走油缸,将桩尖对准桩位,开动压桩油缸将桩压入土中1m左右后停止压桩,通过两台正交设置的经纬仪对准已弹出的基准线,调整桩在两个方向的垂直度,首节桩体是否垂直是保证成桩质量的关键。
垂直度满足要求并经现场监理确定后开机沉桩,通过夹持油缸将桩夹紧,然后通过压桩油缸将压力施加到桩体上。
压桩力由压力表反映,当压力达到一定的限值时,压桩油缸三缸同时起动施压,这时压力表读数反而会下降,随着施压再逐渐升高,要特别注意压力表值和施工压力的换算。
在压桩过程中要认真记录每个行程桩入土深度和压力表读数的关系,以判断桩的质量和承载力。
当压桩油缸数不变时,压力表突然上升或下降,要停机对照地质资料分析(一般不宜停在沙土层),确定是否产生断桩现象或是遇到障碍物。
静压预制桩常见质量问题防治措施

静压预制桩常见质量问题防治措施1、桩身断裂防治措施(1)桩身弯曲超过规定(L/1000且≤20mm)或桩尖不在纵轴线上的不宜使用;(2)在稳桩过程中如发现桩不垂直应及时纠正,桩压入一定深度发生严重倾斜时,不宜采用移架方法来校正。
接桩时要保证上下两节桩在同一轴线上,接头处应严格按照操作要求执行;(3)桩在堆放、吊运过程中,应严格按照有关规定执行,发现桩开裂超过有关验收规定时不得使用。
2、桩顶掉角防治措施(1)桩制作时,要振捣密实,桩顶的加密箍筋要保证位置准确;桩成型后要严格加强养护;(2)压桩前应对桩构件进行检查,检查桩顶有无凹凸现象,桩顶面是否垂直于轴线,桩尖有否偏斜,对不符合规范要求的桩不宜使用,或经过修补等处理后才能使用;(3)检查桩帽与桩的接触面处是否平整,如不平整应进行处理才能施工;(4)压桩时稳压要垂直,桩顶要有衬垫,如衬垫失效或不符合要求时要更换。
3、桩顶位移防治措施(1)由于桩尖遇障碍物,会被挤向一侧,故施工前应对桩位下的障碍物清理干净,必要时对每个桩用钎探了解。
对桩构件要进行检查,不符合要求的不得使用;(2)在稳桩过程中,如发现桩不垂直应及时纠正,接桩时要保证上下两节桩在同一轴线上,接头处应严格按照操作要求执行;(3)必要时可采用井点降水、砂井或盲沟等降水或排水措施;(4)压桩期间不得开挖基坑,需要压桩完毕后相隔适当时间方可开挖,相隔时间应视具体地质情况、基坑开挖深度、面积、桩的密集程度及孔隙水压力消散情况来确实,一般宜两周左右。
4、接桩处开裂防治措施(1)接桩前,对连接部位上杂质、油污、水分等必须清理干净,保证连接部件清洁;(2)检查连接部件是否牢固、平整和符合设计要求,如有问题,必须进行修正才能使用;(3)接桩时,两节桩应在同一轴线上,焊接预埋件应平整服贴,焊缝应饱满连续,当采用硫磺胶泥接桩时,应严格按操作规程操作,特别是配合比应经过试验,熬制及施工时温度应控制好,保证硫磺胶泥达到设计强度。

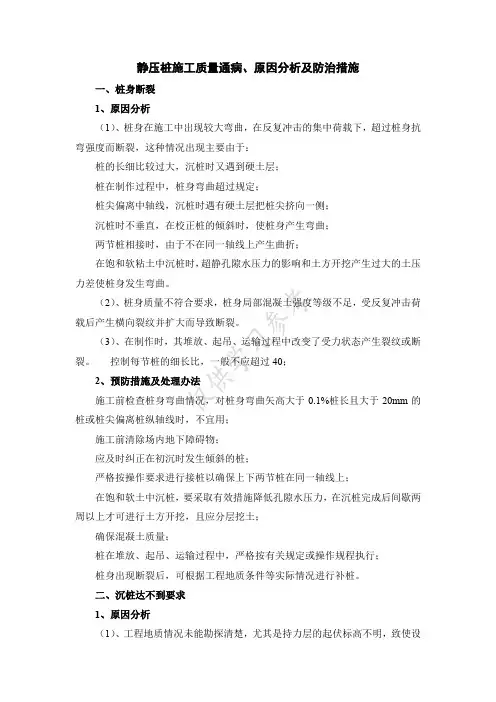

静压桩施工质量通病、原因分析及防治措施

静压桩施工质量通病、原因分析及防治措施一、桩身断裂1、原因分析(1)、桩身在施工中出现较大弯曲,在反复冲击的集中荷载下,超过桩身抗弯强度而断裂,这种情况出现主要由于:桩的长细比较过大,沉桩时又遇到硬土层;桩在制作过程中,桩身弯曲超过规定;桩尖偏离中轴线,沉桩时遇有硬土层把桩尖挤向一侧;沉桩时不垂直,在校正桩的倾斜时,使桩身产生弯曲;两节桩相接时,由于不在同一轴线上产生曲折;在饱和软粘土中沉桩时,超静孔隙水压力的影响和土方开挖产生过大的土压力差使桩身发生弯曲。
(2)、桩身质量不符合要求,桩身局部混凝土强度等级不足,受反复冲击荷载后产生横向裂纹并扩大而导致断裂。
(3)、在制作时,其堆放、起吊、运输过程中改变了受力状态产生裂纹或断裂。
控制每节桩的细长比,一般不应超过40;2、预防措施及处理办法施工前检查桩身弯曲情况,对桩身弯曲矢高大于0.1%桩长且大于20mm的桩或桩尖偏离桩纵轴线时,不宜用;施工前清除场内地下障碍物;应及时纠正在初沉时发生倾斜的桩;严格按操作要求进行接桩以确保上下两节桩在同一轴线上;在饱和软土中沉桩,要采取有效措施降低孔隙水压力,在沉桩完成后间歇两周以上才可进行土方开挖,且应分层挖土;确保混凝土质量;桩在堆放、起吊、运输过程中,严格按有关规定或操作规程执行;桩身出现断裂后,可根据工程地质条件等实际情况进行补桩。
二、沉桩达不到要求1、原因分析(1)、工程地质情况未能勘探清楚,尤其是持力层的起伏标高不明,致使设计考虑的持力层或选择桩尖标高有误。
(2)、局部有坚硬土夹层或砂夹层。
(3)、施工中遇到障碍物,如大块石头、旧埋设物等。
(4)、以新近代砂层为持力层时,由于新近代砂层结构不稳定,同一层的强度差异很大,桩打入该层时,进入持力层较深时,才能求出贯入度。
群桩施工中砂层越挤越密,最后就沉不下去。
(5)、桩机选择太小或太大,使桩沉不到或沉过设计要求的标高。
2、预防措施及处理办法工程地质情况应详细探明,做到工程地质情况与勘察报告相符;合理正确选择持力层或桩尖标高;遇有硬夹层时,可采用先钻后压法,以利沉桩,但桩尖至少进入未扰动的土层中4倍桩径深度;根据工程地质等条件,确定施工的最终控制标准。
静压桩常见质量问题分析及控制方法

承 台 应 先 施 压 场 地 中 央 的 桩 , 施 压 周 边 后 的桩 ; 邻其 它 建 筑 物 时 , 毗 由毗 邻 建 筑物 向 另一 方 向施压 。 桩 速 度 不 能过 快 , 沉 当桩 尖 遇 到 硬 土 层 或 砂 层而 发 生 沉 桩 阻 力 突然 增 大 时 , 采 用 忽 停 忽 压 的 冲击 施 压 法 。 可 接桩 。 2静压桩质量控 制 当 下节 桩 的 桩头 距地 面 l I . m时 , i ~1 2 i 静 压 桩 的 质 量 控 制 应 从 施 工 前 、 工 施 管 过 程 及 特 殊 情 况 多 环 节 进 行控 制 , 工 前 即可 进 行 焊 接 接 桩 , 桩 对 接 前 应 用 钢 刷 施 用 的 各 项 控 制措 施 可 使 施 工过 程尽 量 少 的 遇 将 上 下 端 的 钢 板 清 刷 干 净 , 导 向 箍 引 导 使 焊 到 桩 质 最 问题 。 而施 工 过 程 及 特 殊 情 况 的 就 位 , 上 下 节 管桩 顺 直 后 再开 始 焊 接 , 控 制 措 施 则 可 以 确 保 桩 的 施 工 质量 。 者 接 层 数不 得少 于 二 层 , 三 焊缝 应 饱 满连 续 , 焊 好 后应 自然 冷却 lmi 以上 方可 施 压 , O n 严禁 不可或缺 。 用 水 冷 却 和 焊 接 后 立 即施 压 。 接 时 应 保 焊 2 1施 工前 的质量控 制 . ( ) 压 桩 沉 桩 时 , 桩 的 压 力 要 根据 证 上 下 节 桩 处 于 同 一 中心 线 上 , 下 节 桩 1静 压 上 应 接 现 场 的 地 质 条 件 , 过 对 静 力 触 探 比 贯 入 间如 有 间 隙 , 用 铁片 全 部 垫 实 。 桩 时 间 通 如 桩 阻 力 平 均 值 和标 准 贯入 试 验 N值评 估沉 桩 应 尽 量缩 短 , 接 桩耗 时 较 长 , 周摩 阻 得 到恢 复 , 可 能 使 进 一 步 压 桩 发 生 困 难 。 有 的可 能性 , 择 好 压 桩 机 械 设 备 。 选
桩基施工中容易出现的质量问题及处理方法

桩基施工中容易出现的质量问题及处理方法一、引言桩基是建筑施工中常用的一种地基处理方式,其质量直接影响到整个建筑物的稳定性和安全性。
然而,在桩基施工过程中,往往会遇到一些常见的质量问题,这些问题如果得不到及时处理,将给后期的施工和使用带来诸多麻烦。
本文将针对桩基施工中常见的质量问题进行论述,并提供相应的处理方法。
二、质量问题及处理方法1. 桩身偏斜在施工过程中,桩身的偏斜是一个常见的问题。
造成桩身偏斜的原因有很多,如土层坚硬或有坚硬障碍物、施工方法不当等。
针对该问题,可以采取以下处理方法:(1)在施工前进行勘察,了解地质情况,准确判定桩身的位置和角度。
(2)施工过程中,要严格按照设计要求进行操作,确保施工方法正确。
(3)如果桩身出现偏斜,可以通过调整施工机械设备的位置和方向,或者采取修复措施,如打斜桩进行补偿。
2. 桩身强度不足桩身强度不足是桩基施工中常见的质量问题之一。
造成桩身强度不足的原因主要有桩混凝土配合比不合理、混凝土强度等级低等。
针对该问题,可以采取以下处理方法:(1)严格按照设计要求进行配合比的确定,保证混凝土的强度等级符合要求。
(2)施工过程中,严格控制桩混凝土的浇筑质量,确保充实性和密实性。
(3)如果发现桩身强度不足,可以通过加固增强的方法进行处理,如钢筋套筒加固、喷射砼加固等。
3. 桩身质量不均匀桩身质量不均匀是桩基施工中的常见问题之一。
造成此问题的原因有材料配料的误差、施工过程中养护措施不当等。
针对该问题,可以采取以下处理方法:(1)严格控制材料的配料比例,确保配料准确。
(2)施工过程中,加强对桩身的养护,保证桩体在硬化过程中的均匀性。
(3)如果出现桩身质量不均匀的情况,可以通过对问题位置进行修复,如打振、加固等。
4. 桩顶沉降桩顶沉降是桩基施工中常见的质量问题之一。
造成桩顶沉降的原因主要有质量监控不到位、土质条件不符合设计要求等。
针对该问题,可以采取以下处理方法:(1)加强质量监控,确保施工过程中的质量符合设计要求。
桩基础施工中易出现的问题及解决方法

桩基础施工1、如何防治钻孔灌注桩发生偏斜?1、质量问题及现象1)成孔后不垂直,偏差值大于规定的L/100。
2)钢筋笼不能顺利入孔。
2、原因分析1)钻机未处于水平位置,或施工场地未整平及压实,在钻进过程中发生不均匀沉降。
2)水上钻孔平台基底座不稳固、未处于水平状态,在钻孔过程中,钻机架发生不均匀变形。
3)钻杆弯曲,接头松动,致使钻头晃动范围较大。
4)在旧建筑物附近钻孔过程中遇到障碍物,把钻头挤向一侧。
5)土层软硬不均,致使钻头受力不均,或遇到孤石,探头石等。
3、预防措施1)钻机就位前,应对施工现场进行整平和压实,并把钻机调整到水平状态,在钻进过程中,应经常检查使钻机始终处于水平状态工作。
水上钻机平台在钻机就位前,必须进行安装验收,其平台要牢固、水平、钻机架要稳定。
2)应使钻机顶部的起重滑轮槽、钻杆的卡盘和护筒桩位的中心在同一垂直线上,并在钻进过程中防止钻机移位或出现过大的摆。
3)在旧建筑物附近施工时,应提前做好探测,如探测过程中发现障碍物,应采用冲击钻进行施工。
4)要经常对钻杆进行检查,对弯曲的钻杆要及时调整或废弃。
5)使用冲击钻施工时冲程不要过大,尽量采用二次成孔,以保证成孔的重直度。
4、处理措施1)当遇到孤石等障碍物时,可采用冲击钻冲击成孔。
2)当钻孔偏斜超限时,应回填粘土,待沉积密实后再重新钻孔。
2、在钻孔过程中发生缩孔怎么办?1、质量问题及现象当使用探孔器检查成孔时,探孔器下放到某一部位时受阻,无法顺利检查到孔底。
钻孔某一部位的直径小于设计要求,或从某一部位开始,孔径逐渐缩小。
2、原因分析1)地质构造中含有软弱层,在钻孔通过该层中,软弱层在土压力的作用下,向孔内挤压形成缩孔。
2)地质构造中塑性土层,遇水膨胀,形成缩孔。
3)钻头磨损过快,未及时补焊,从而形成缩孔。
3、预防措施1)根据地质钻探资料及钻井中的土质变化,若发现含有软弱层或塑性土时,要注意经常扫孔。
2)经常检查钻头,当出现磨损时要及时补焊,把磨损较多的钻头补焊后,再进行扩孔至设计桩径。
静压桩施工常见的质量问题及预防与纠正措施

①实测桩顶 最大倾斜面 ,判断桩 身偏斜方 向,从而确定水平顶桩方向。 ②在桩顶方 向上确定 与原设计桩
位 最 接 近 的取 土 孔 位 。
生挤土效 应,将原先 已压 入的桩上抬 或挤斜 ;或压桩顺序不合理, 未按 “ 中
心 向 四周 扩 散 ” 原 则 成 桩 ,加剧 了挤 的
关键词 : 静压桩 质量 预防与纠正
[ 中图分类号]U7 . 3[ T 43 1 文献标识码] B
压表上显示的最终压力达到2 j .倍设计
单桩 承载力 即可终止沉桩 。如 广西建
静压混 凝土预制桩 ( 以下简称静
设厅 建设 大厦 ( 框剪 2 )基础采用 6层
静压 桩, 计单桩承 载力为 1 5k , 设 2 0 N 沉
计和施工方 面的实践 ,静压桩 施工 中 () 3 确定压桩方案时, 压桩荷载与 设计桩长及持 力层性质 不匹配 。压桩 被迫终止 ;或压桩荷载太大, 使本来 已 满足贯入 度要 求的桩还能继续压入 。 12预防与纠正措施 . 力层起 伏变化较大 处补充勘 测。在 重 要柱子位 置应布置 钻孔查清持力 层深 度和性质 。 对于重要建筑物,勘测单位
压桩 ) 具有单桩承载力 高、 桩身质量可
靠、 施工速度快 、 施工现场整洁文明等 建 筑的基础 工程中得到 广泛应用 ,发
桩 时静 压 桩 机 最终 压 力 表 读数 达 到
30 k 即终止, 20N 压桩结束后, 做单桩静 载 荷 试 验 , 单 桩 极 限 承 载 力 大 于 () 4 根据现场试桩资料, 选择 与桩 长及地质条件相匹配的沉桩方案 。
维普资讯
广 城 搋 设
[t S 章编 号] 6 2 74 (06 1— 0 8 0 1 7 - 0 5 2 0 ) 0 0 2— 3
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【优质文档】静压桩施工中斜桩质量问题及防治对策有哪些?静压桩施工中斜桩质量问题及防治对策有哪些?
原因分析:(1)静压桩机机械维修不及时,如液压系统漏油导致桩机支撑下滑;(2)静压桩机自重加配重总重量大,桩机施工场地如承载力来足,沉桩过程中,桩机容易产生不均匀沉降,桩身极易发生偏移;(3)施工中桩身不垂直,桩冒、桩身不在同一直线上;(4)接桩时桩身、桩帽不在同一直线上;(5)施工顺序不当,导致应力扩散不均匀;尤其是有地下室深基坑的承台相邻桩身过近过密,使先施工的一边已有孔洞,再施工一面时桩身极易滑动。
(6)沉桩过程中遇到大块坚硬物,把桩挤向一侧;(7)采用预钻孔法时,钻孔垂直偏差较大,沉桩过程桩沿着钻孔倾斜方向发生偏移;(8)桩布置过多过密,沉桩时发生挤土效应;(9)基坑开挖方法不当,一次性开挖深度太深,使桩的一侧承受很大的土压力,使桩身弯曲变形。
防治方法:(1)静压桩桩机施工前注意维修,以避免影响施工质量;(2)场地要平整坚硬,在较软的场地中适当铺设道渣,不能使桩机在打桩过程中产生不均匀沉降。
(3)施工过程中控制好桩的垂直度,重点应放在第一节桩上,垂直度偏差不得超过桩长的0.5%,桩帽、桩身及送桩杆应在同一直线上,沉桩时宜设置经纬仪在两个方向上进行校准。
(4)尽量减少接桩,预制方桩接头不宜超过3个,接桩宜在桩尖进入硬土层后进行。
接桩时上、下段桩的中心线偏差不宜大于5mm,节点弯曲矢高不得大于桩段的0.1%。
(5)制定合理的施工顺序,桩基施工后的孔洞应及时回填。
(6)当遇到障碍物时应及时排除后再进行沉桩;沉桩时发现不垂直应及时纠正,必要时应把桩拔出重打,桩进入一定深度后,不宜采用移动机架进行校正,以免发生断桩,应采取其他措施。
(7)采用预钻孔法时,严格控制钻孔垂直度。
(8)合理布置桩位,桩与桩的中心距宜大
于4倍桩径,控制沉桩速度。
(9)桩基施工后应在停歇期后再进行基坑开挖施工,基坑开挖应分层均匀进行,必须加强围护措施,防止土体对桩的侧压力在桩身上产生附加弯矩,以确保桩基工程的桩身结构的完整性。
