ProteL 99 SE教程_部分26
Protel99SE电路设计与仿真教程
• 创建完成后，我们就可以进行设计和管 理了。
Protel99SE电路设计与仿真教程
1.6设计工作组的管理
Protel99SE电路设计与仿真教程
1.7进入设计环境
Protel99SE电路设计与仿真教程
1.7.1选择设计服务器
文字处理编辑器 波形处理编辑器
Protel99SE电路设计与仿真教程
第二章 设计电路原理图
Protel99SE电路设计与仿真教程
2.1 设计原理图的一般步骤
• 电路原理图设计不仅是整个设计的第一 步，也是电路设计的根基。由于以后的 设计工作都是以此为基础的，因此电路 原理图的设计好坏直接影响到以后的设 计工作。其流程为
• 利用Protel 99 SE中的原理图设计系统来 绘制一张电路原理图。
Protel99SE电路设计与仿真教程
2.电路信号的仿真
• 是原理图设计的扩展，为用户提供一个 完整的从设计到验证的仿真设计环境。
Protel99SE电路设计与仿真教程
3.产生网络表及其他报表
• 网络表是电路板自动布线的灵魂，也是 原理图设计与印制板设计的主要接口。 网络表可以从电路原理图中获得，也可 以从印制板中提取。其他报表则存放了 原理图的各种信息。
Protel99SE电路设计与仿真教程
1.4.1 Protel 99 SE菜单栏
• Protel 99 SE菜单栏的功能是进行各种命 令操作、设置各种参数、进行各种开关 的切换等。它主要包括“File”、“View”和 “Help”三个下拉菜单
Protel99SE电路设计与仿真教程
1.4.4设计管理器
protel 99 SE操作指南
第3章 电路原理图设计
其他对象的属性对话框均可采用这四种方法调出。 Attributes选项卡 Lib Ref：元件名称 Footprint：元件的封装形式 Designator：元件标号
Part Type：元件标注或类别
Part：元件的单元号 Selection：确定元件是否处于选中 状态，√表示选中 Hidden Pin：是否显示引脚号
programfilesdesignexplorer99selibrarysch322加载原理图元件库322加载原理图元件库122?第一种方法打开或新建一个原理图文件以下按图操作3第3章电路原理图设计45第3章电路原理图设计?第二种方法执行菜单命令designaddremovelibrary?第三种方法单击主工具栏中的图标第3章电路原理图设计?移出元件库操作同上只是要在selectedfiles显示框中选中文件名单击remove按钮即可
第3章 电路原理图设计 3.3绘制第一张原理图
3.3.1 放置元件
第3章 电路原理图设计
1 元件属性 Lib Ref（元件名称）： 元件符号在元件库中的名称。 如上图中的电容符号在元件库中的名称是CAP，在放 置元件时必须输入，但不会在原理图中显示出来。
Footprint（元件的封装形式）：
是元件的外形名称。一个元件可以有不同的外形，即 可以有多种封装形式。元件的封装形式主要用于印刷电 路板图。这一属性值在原理图中不显示。 Designator（元件标号）： 元件在原理图中的序号，如R1、C1等。
第3章 电路原理图设计
选择元件库
加载元件库
元件过滤
浏览元件
选择元件名
选择完毕，关闭
第3章 电路原理图设计
移动元件和元件标号等
protel99se教程
protel99se教程1. 简介Protel 99 SE是一款常用的电路设计软件，它提供了强大的功能和广泛的应用领域，适用于电子工程师、PCB设计师和电子爱好者等相关人员。
本教程将介绍Protel 99 SE的基本操作，帮助初学者上手使用该软件。
2. 安装与配置2.1 下载与安装首先，我们需要从官方网站下载Protel 99 SE的安装包，并进行安装。
按照安装向导的提示一步一步完成安装过程即可。
2.2 配置工作环境安装完成后，我们需要进行一些基本的配置工作。
首先，打开Protel 99 SE软件，进入“设置”菜单，选择“首选项”。
在首选项窗口中，我们可以进行各种设置，如工作界面的颜色、单位设置、快捷键等。
根据自己的需求进行相应的配置，配置完成后点击“确定”保存。
3. 工程文件的创建与管理3.1 创建新工程在Protel 99 SE中，我们可以创建一个新的工程来进行电路设计。
点击菜单中的“文件”，选择“新建”，然后选择“工程”。
在工程设置中，可以设置工程的名称、存储路径等信息。
配置完成后点击“确定”，一个新的工程就创建成功了。
3.2 添加电路图在一个工程中，我们可以添加多个电路图，并进行相应的设计。
在工程管理栏中，可以看到当前工程的所有电路图。
通过右键菜单可以进行新增、打开、关闭、保存等操作。
3.3 导入和导出工程除了创建新工程，我们还可以导入和导出已有的工程文件。
在菜单中选择“文件”，点击“导入”或者“导出”选项，选择对应的文件格式和路径即可完成相应的操作。
4. 电路设计与编辑4.1 绘制电路图在Protel 99 SE中，我们可以通过拖拽元件、连接线来绘制电路图。
在左侧的元件库中选择需要使用的元件，并拖拽到电路图编辑区域。
通过鼠标左键点击、拖拽可以自由连接元件，形成电路连接。
4.2 元件属性设置在使用元件进行电路设计时，我们可以通过双击元件来进行属性设置。
在元件属性窗口中，我们可以修改元件的参数、设置引脚的名称和功能等。
protel-99-SE操作指南
Protel 99 SE主要的功能模块 电路原理图（Schematic）设计模块： 该模块主要包括设计原理图的原理图编辑器，用于修改、生
成元件符号的元件库编辑器以及各种报表的生成器。 印刷电路板（PCB,Printed Circuit Board）设计模块：
2021/6/3
② Windows File System：在对话框底部指定的硬盘位置建立一 个设计数据库的文件夹，所有文件被保存在文件夹中。可以直 接在资源管理器中对数据库中的设计文件，如原理图、PCB文件 等进行复制、粘贴等操作。
注：该模式不支持Design Team（设计组）特性。
2021/6/3
12

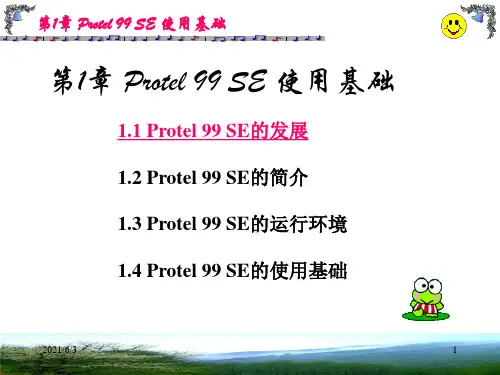

第1章 Protel 99 SE 使用基础
4
第1章 Protel 99 SE 使用基础
该模块主要包括用于设计电路板的PCB编辑器，用于PCB 自动布线的Route模块。用于修改、生成元件封装的元件封装 库编辑器以及各种报表的生成器。
电路仿真（Simulate）模块： 该模块主要包括一个能力强大的数/模混合信号电路仿真
器，能提供连续的模拟信号和离散的数字信号仿真。
显示卡：在16位颜色下分辨率要能够达到800×600，建议使用
1024×768，17”显示器
2021/6/3
6
第1章 Protel 99 SE 使用基础
1.4 Protel 99 SE 的使用基础
1.4.1 设计数据库文件的建立
Protel 99 SE 以设计数据库的形式来保存设计过程中的 所有信息。
设计数据库文件的扩展名是.ddb。
.ddb文件的 图标
2021/6/3
7
第1章 Protel 99 SE 使用基础 双击Protel 99 SE图标，进入Protel 99 SE。
Protel99se教程
Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se 快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB文件图。
PROTEL99SE图文教程
多少次艰苦的开始，它一样爱过去！1.万事开头难，从建立一个 *.DDB 文件开始2.定义新建*.DDB的选项.GIF3.所有新建的文件一般放置在主文件夹中4.进入并新建*.SCH5.新建一个*.SCH文件（注意看一下那些中文的文字注释）6.添加新的零件库.GIF此时请添加我给大家提供的点击下载常用SCH零件>>下载后请用WINRAR解压软件进行解压7.下面这个就是具体的添加方法了8.做好这些我们就可以开始进行画一个漂亮的SCH格式的原理图了>>开始画原理图啦!首先要先设置一下，去掉讨厌的网格显示在这里我们利用先前添加好的SCH零件库做一个简单的SCH格式原理图，然后进行自动布线1.如何调出SCH零件进行并且进行属性设置2.如何正确的设置SCH零件的属性3.一个必须学会的操作，那就是网络标号的使用，SCH可不是单纯的画图板4.电源地的设置，这可是整个电气系统的半边天了5.连线工具，和网络标号的和网络标号左右一样，更直观一些，属于使用频率很高的工具6.到这里我们就已经画好一个简单的电子电路原理图了，它具备了电源、负载、电气连接关系，三个最基本的要素，下面我们来看看如何把它快速的变成PCB电路板！>>1.在Documents目录下新建一个*.PCB文件，这样做的目的是要让*.SCH和*.PCB在同一目录下2.添加自动布线要用到的封装库3.添加我给大家准备的用于教学的封装库,点击下载它,下载后用WINRAR解压4.这是添加好后的效果5.一定要把尺寸单位转换一下,英制实在是不爽到这里准备工作就做好了,进入SCH到PCB的转变>>1.先看看SCH中都有什么零件2.就是这个选项了,一个革命性的强大功能3.注意看一下中文注释4.如果遇到这个问题,说明SCH的里面还存在小的问题,注意看中文注释5.这是成功导入后的显示方面的一些技巧6.一些常用的技巧,补充一点,如要旋转元件的话,只要用鼠标按住元件然后按压键盘“空格键”即可7.画一个PCB的外型框8.做一个自己要的外型框，然后把PCB零件封装移动到里面去到了这里，我们就可以进入自动布线的操作了>>终于到自动布线啦!1.可以先看看尺寸是不是合适2.对元件进行一下布局,就是用鼠标拖动元件而已,键盘的“空格键”负责翻转元件3.自动布线之前要校验一下，看看是不是有错误！4.可以开始自动布线了5.这是自动布线之前的最后一步6.自动布线完成了，到这里你已经完成了对PROTEL99SE的一次快速穿越！下一步我们来看看SCh零件库中零件是如何创建出来的，用系统自带的零件库就是二个字“不爽”学会自己做SCH零件才能玩的随心所欲学会自己做PCB封装我们才能纵横四海做SCH零件了，很关键的一步，自力更生才可能走得更远！1.先来打开SCH文件，选中教学提供的那个SCH零件库，然后选编辑，进入SCH零件编辑器2.在这个现有的库中新建一个SCH零件3.先以做一个SCH电阻零件为例子说明一下，请注意看图中所有的中文注释！4.要注意SCH零件的管脚的电气连接有效点是有讲究的！仔细看一下下面这个图，注意看中文注释！5.用这个方法可以给零件库中的零件改名字6.最后是保存你的所有劳动成果，要提取的你的新零件需要重新启动PROTEL99SE到这里，我们已经学会了如何来做SCH零件了，下面我们再来看看如何做一个PCB封装>>1.打开在前几课已经做过的PCB，选择那个我给大家提供的封装库，然后按着图选择编辑按纽就进入了PCB封装编2.先把制式转换一下，改为公制3.新建一个PCB封装2.4.之后会出现这个对话框，是一个傻瓜精灵，选择取消，因为我们要做一个完全属于自己的封装5.注意：在做之前一定要把封装的起始位置定位成绝对中心，否者做好后的封装无法正常调用！6.如果对默认的封装名不满意，就需要改一个自己喜欢的7.这个是用来设置网格的标准，属于是个人喜好问题8.这个就是执行上一步后的对话框X9.可以开始做封装了，注意哪些中文注释，核心问题就是焊盘的名称，但愿你还记得做SCH零件的重点>>10.用这个功能可以知道我们做的封装的尺寸是不是精确的恭喜恭喜! 到这里，你已经学会了PROTEL的基本操作，剩下的是一些的特殊技巧和高级设置了>>前面我们走马观花的对SCH做了一些操作，这回我们来看看SCH中的一些高级设置和操作技巧1.看看如何对SCH的操作环境做一下合理的设置：2.这是对一些单方向3脚零件的反转技巧操作3.PROTEL本身也带有非常丰富的元件库，现在我们来看看如何来自动搜索出这些零件5.关闭PROTEL99SE时的技巧，如果你的电脑配置一般，分步的关闭可以避免死机和丢失你的成果关键操作是鼠标右键>>Close6.这是科学管理文件的典范,如果你的内存不是非常大,注意不要打开太多的并行任务7.文件做好后你会发现DDB的文件个头很大,同时你可能最需要里面的部分文件,如何做呢?那就是先导出然后再用压缩软件压缩!在PCB中,如何校验和查看PCB单个的网络连接情况1.这是一个很有用的功能,请注意看那些白色的线!2.变白的方法在PCB中给PCB补泪滴的具体操作仔细看这里,我们将学会做给PCB补泪滴的具体操作在PCB中给PCB做覆铜的具体操作这里我们可以知道给PCB做覆铜是多么的简单在PCB中如何找到我们要找的封装在PCB中如何找到我们要找的封装在PCB中如何打印出中空的焊盘(这个功能对于热转印制板比较有用) 让我们打印出中空的焊盘,这是一个关于热转印支PCB板的操作看看什么是热转印制板>>如何在PCB文件中加上漂亮的汉字在PCB文件上面加上汉字一直都是很多网友比较感兴趣的事情。
protel99se教程
protel99se教程Protel 99SE是一款强大的电子设计自动化（EDA）软件工具，用于电路板设计和布局。
本教程将指导您如何使用Protel99SE进行基本的电路板设计和布局活动。
第一步：创建新项目1. 打开Protel 99SE软件。
2. 单击“文件”菜单，然后选择“新建”。
3. 在弹出的对话框中，选择“新项目”，然后单击“确定”。
4. 输入项目名称和文件夹路径，然后单击“确定”。
第二步：绘制电路原理图1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路原理图”，然后单击“确定”。
3. 在绘图区域中，使用绘图工具绘制电路原理图。
您可以使用线条工具、电子元件库等进行绘制。
第三步：设计电路板布局1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“电路板布局”，然后单击“确定”。
3. 在布局编辑器中，可以放置和布线电子元件，设置引脚等等。
4. 使用布局工具放置电子元件并进行布线。
第四步：进行电路仿真和验证1. 单击“项目”菜单，选择“新建文档”。
2. 在弹出的对话框中，选择“模拟”，然后单击“确定”。
3. 在仿真工作区中，可以设置仿真参数和仿真模型，运行仿真并查看结果。
第五步：生成Gerber文件1. 单击“文件”菜单，选择“发布”。
2. 在弹出的对话框中，选择“Gerber文件”，然后单击“确定”。
3. 设置Gerber文件生成的选项，并选择生成的文件夹路径，然后单击“确定”。
通过以上步骤，您可以使用Protel 99SE进行基本的电路板设计和布局。
请注意避免使用重复的标题文字来保持文档整洁和清晰。
Protel99se全套教程
Protel99se教程一:建立一个数据库文件习Protel99 SE的第一步,是建立一个DDB文件,也就是说,使用protel99se进行电路图和PCB设计,以及其它的数据,都存放在一个统一的DDB数据库中的一,打开protel 99se后,选择file菜单下的new菜单第二步:选择新建的项目存放方式为DDB以及文件存放目录第三步:新建好DDB文件后,我们就可里边的Documents目录下第五步:可以新建SCH文件了,也就是电路图设计项目第六步:新建后SCH项目后,在默认的一个protel99se元件库中,可以选择元件放到电路图中了第七步:我们也可以选择增加自己的元件库------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Protel99se教程二:使用protel99se原理图绘制使用protel99se绘制原理图,首先要先设置一下显示网格这一项去掉,这一个可以根据个个习惯,并不是一定需要这样的,去掉prote99se的界面的View菜下,将visible Grid选中或取消,可以选择是否显示网格.下边我们绘制一个简单的原理图,使大家熟悉一下protel99se的原理图操作,这个SCH原理图的所有元件,都可以在我们默认的原件库中下载.一、将元件放进SCH原理图中，并且设计元件的属性第二步：设计元件的属性，包括封装,名称，元件属性等第三步：在protel99se中设计中，放入网络标号.在同一原理中，所有相同的网络标号，在图纸中，表示同一网络结点第四步：设点电源地第五步：在protel99se中，我们放好元件，设计是电源和接地后，我们就可以画线了如上图所示，我们已经绘制了一个基本的SCH原理图，这个原理包括了基本的电源，负载，以及接地，并且接好了线，下一课，我们将介绍如何时快速将这些图，转化为实际的PCB图形Protel99se教程三:新建PCB文件以及PCB基本设定在上一课，我们绘制好SCH原理图后，在这一节课开始，我们介绍，如何将SCH转化成PCB文件，在这一节课，我们主要给大家讲解，如果新建PCB文件以及载入封装图.第一步：在Documents目录下，新建一个PCB文件，PCB文件即是我们存放PCB电路的文件第二步:在导航栏中，选择Libraries这一项，这可以让我们在导航栏中，显示当前可以放的封装库，以供选择第三步：浏览封库以及增加protel99se封装库第四步：选择封装库并且增加到当前PCB文件中:第五步：增加好封装库后，我们就要以选择和使用些元件了第六步：在protel99se绘制PCB图是，有一个单位的选择，可以使用公制以及英制，可以如下图切换,也可以命名便用protel99se 快捷健“Q”切换经过上边的设置后，我们一步即可以将所绘的原理图，转成我们需要的PCB文件图。
