基于MSP430的红外遥控解码程序
#include<msp430x14x.h>
//*************************************************
//***********基于MSP430的红外遥控器解码程序
//***********利用I/O口的中断功能结合定时间器，捕捉周期时间确定数值//***********每16位编码表示一个按键
//***********只检测了1-6号键盘，其他的按照同样方式进行解码，相信你能做得到
//***********注意起始条件的判断
int count=0;//接受脉冲计数，16个信号
int overflow=0;//定时器A溢出次数计数
int biao=0;//起始标志位
unsigned int ki;//键值
unsigned int temp2=0;//定时器计数值
int
d[33]={0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0};//脉冲时间保存
void Init_System(void)
{
Init_CLK();
Init_TimerA();
P2IE|=BIT3;
P2IES|=BIT3;
}
void Init_TimerA(void)
{
TACTL=TACLR+TASSEL1+ID1; //时钟源=ACLK,8分频,清TAR
TACCTL0=CCIE; //CCR0中断允许
TACCR0=60000; //定时125ms
TACTL|=MC0; //开始计数,增计数模式
}
//***************系统时钟设置****************//
// 主时钟
MCLK=SMCLK=4M //
// 辅助时钟
ACLK=32768 //
//*******************************************//
void Init_CLK(void)
{
unsigned int i;
BCSCTL1&=~(XT2OFF+XTS);
// XT2on,ACLK为32768
//BCSCTL1&=~(XTS);
BCSCTL2 |=
SELM1+SELS; // MCLK = SMCLK = XT2
do
{
IFG1 &=
~OFIFG; // Clear OSCFault flag
for (i = 0xFF; i > 0; i--); // Time for flag to set
}
while ((IFG1 & OFIFG) != 0); // fail?
}
////============主函数==============////
void main(void)
{
WDTCTL=WDTPW+WDTHOLD;
Init_System(); //系统初始化
_EINT(); //开总中断
while(1); //等待中断
}
////===============定时中断=============////
#pragma vector=TIMERA0_VECTOR
__interrupt void Lamp_Drive(void)
{
overflow++;
}
#pragma vector=PORT2_VECTOR
__interrupt void yaokong(void)
{
int i;
unsigned int temp1;
temp1=TAR;
P1OUT|=Light1;
P2IFG=0x00;
P2IE&=~BIT3;
_EINT();
for(i=0;i<=50;i++);//调试的过程中发现一干扰信号，此延时用来屏蔽干扰 if ((P2IN&BIT3)!=0x00)
{
P2IFG=0x00;
P2IE|=BIT3;
P1OUT&=~Light1;
return;
}
if(biao==0)
{
for(i=0;i<1000;i++)//起始位,注意起始位的判断
{
if((P2IN&BIT3)!=0x00)
break;
}
if(i==1000)
{
biao=1;
count=0;
overflow=0;
}
}
else
{
if(count<=16)
{
if(overflow==0)
{
d[count]=temp1-temp2;
}
else
{
d[count]=temp1+60000-temp2;
overflow=0; //时间保存数组D[j]
}
if(count==16)
{
unsigned int tempui;
ki=0;
tempui=1;
for(i=1;i<=16;i++)
{
if(d[i]>=1500)
ki |= tempui;
tempui=tempui<<1;//计数大于1500则表示数据位1 }
biao=0;
if
(ki==0x2102||ki==0x2302||ki==0x2502||ki==0x2702||ki==0x2902||ki==0x2B 02)
{ if(ki==0x2102)
ki=1;
if(ki==0x2302)
ki=2;
if(ki==0x2502)
ki=3;
if(ki==0x2702)
ki=4;
if(ki==0x2902)
ki=5;
if(ki==0x2B02)
ki=6;
Concentr=(unsigned int)ki;
Disp_Current(Concentr,Temp);
}
}
}
count++;
}
temp2=temp1;
P2IFG=0x00;
P2IE|=BIT3;
//P1OUT&=~Light1;
}
//需要说明的是，由于其是一个整体程序的一部分，我把译码部分整理到这里，里面对子函数的定义很不规范（没有声明），呵呵，大家不要学～
//一定要严谨。
MSP430红外解码程序
#include "msp430x14x.h"#define uchar unsigned char#define uint unsigned int#define Ir_Pin (P1IN & BIT7) //定义红外接收头端口static uint DISPLAY=255;unsigned char Ir_Buf[4];unsigned char Code[]={0xC0,0xF9,0xA4,0xB0,//0,1,2,30x99,0x92,0x82,0xF8,//4,5,6,70x80,0x90,0x88,0x83,//8,9,A,b0xC6,0xA1,0x86,0x8E,//C,d,E,F0xff};//-,全灭void DelayMs(uint a){uchar i;for(i = a;i>0;i--)__delay_cycles(1000);}void DelayUs(uint z){uchar i;for(i=z;i>0;i--)__delay_cycles(1);}void Init_Clk(void){uint delay;BCSCTL1 &= ~XT2OFF; // XT2OFF:控制XT2振荡器的开启(XT2OFF=0)BCSCTL2 |= SELM1 + SELS; //SELS:选择SMCLK的时钟源,0:DCOCLK;1:XT2CLK.for(delay=5000;delay>0;delay--); //SELM0~1:选择MCLK的时钟源,0,1:DCOCLK,2:XT2CLK,3:LFXT1CLKIFG1 &=~OFIFG; //晶振故障中断标志位TACCR0=0XFFFF;}void InitP1(void){P1DIR &=~BIT7;//配置为输入P1SEL &=~BIT7;//选择为功能模块P1IES |= BIT7;//选择触发方式1为下降沿触发，0上升沿P1IE |= BIT7;//使能中断P1IFG &=~BIT7;//清除标志位// P1DIR |= BIT4+BIT5+BIT6;}uchar Ir_Scan(){uchar num=15;if(DISPLAY != 255) //如果有键按下{switch(DISPLAY){case 0x16: num=0;break;case 0x0c: num=1;break;case 0x18: num=2;break;case 0x5e: num=3;break;case 0x08: num=4;break;case 0x1c: num=5;break;case 0x5a: num=6;break;case 0x42: num=7;break;case 0x52: num=8;break;case 0x4a: num=9;break;default : num=15;}}return num;}void IR(void){uchar i,j;uint temp=0;if((P1IFG&BIT7)==BIT7) //此if语句主要用于中断前的清理工作{P1IFG &=~BIT7;//清除中断标志位P1IE &=~BIT7;//关闭中断}loop: //检测引导码，检测到引导码通过后，进行客户码和数据码的读取for(i=0;i<4;i++){if(Ir_Pin==0) break; //如果P1.7检测到低电平，则退出循环if(i==3){P1IE |= BIT7; //使能P1.7中断return;}DelayUs(270); //延时270usif(Ir_Pin) //如果P1.7检测到的还是高电平，再次进入检测goto loop;while(!Ir_Pin);//等待红外信号到来for(i=0;i<4;i++) //4个字节for(j=0;j<8;j++) //每个字节8位{while(Ir_Pin)DelayUs(130); //等待低电平while(!Ir_Pin)DelayUs(130); //等待高电平while(Ir_Pin) //计算高电平时间{DelayUs(130);temp++;if(temp>=30){P1IE |= BIT7; //使能中断return;}}Ir_Buf[i]>>=1; //数据右移一位if(temp>11)Ir_Buf[i]|=0x80;//如果高电平时间大于1.69ms则高位补1，红外解码从高位读起temp = 0;}DISPLAY=Ir_Buf[2];// Ir_Scan(); //红外扫描P1IFG &=~BIT7; //清除标志位P1IE |= BIT7; //打开中断}void display(){// unsigned char i;P6OUT=Code[Ir_Scan()];/* for(i=0;i<17;i++){P6OUT=Code[i];DelayMs(200);}*/}void main(void){WDTCTL = WDTPW + WDTHOLD; // 关闭看门狗Init_Clk(); //时钟初始化InitP1(); //P1端口初始化_EINT(); //使能全局中断P6DIR =0xFF;while(1){display();}}#pragma vector=PORT1_VECTOR__interrupt void Port1(){IR();}。

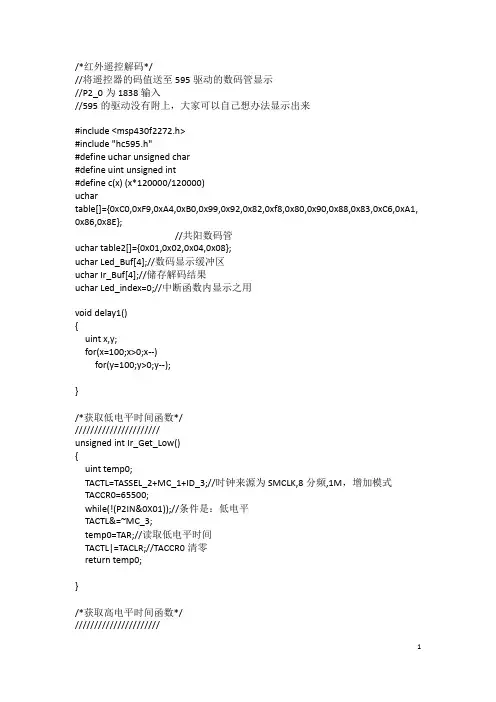

基于430单片机的红外解码程序
/*红外遥控解码*///将遥控器的码值送至595驱动的数码管显示//P2_0为1838输入//595的驱动没有附上，大家可以自己想办法显示出来#include <msp430f2272.h>#include "hc595.h"#define uchar unsigned char#define uint unsigned int#define c(x) (x*120000/120000)uchartable[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xC6,0xA1, 0x86,0x8E};//共阳数码管uchar table2[]={0x01,0x02,0x04,0x08};uchar Led_Buf[4];//数码显示缓冲区uchar Ir_Buf[4];//储存解码结果uchar Led_index=0;//中断函数内显示之用void delay1(){uint x,y;for(x=100;x>0;x--)for(y=100;y>0;y--);}/*获取低电平时间函数*///////////////////////unsigned int Ir_Get_Low(){uint temp0;TACTL=TASSEL_2+MC_1+ID_3;//时钟来源为SMCLK,8分频,1M，增加模式TACCR0=65500;while(!(P2IN&0X01));//条件是：低电平TACTL&=~MC_3;temp0=TAR;//读取低电平时间TACTL|=TACLR;//TACCR0清零return temp0;}/*获取高电平时间函数*///////////////////////1unsigned int Ir_Get_High(){uint temp1;TACTL=TASSEL_2+MC_1+ID_3;//时钟来源为SMCLK,8分频,1M，增加模式TACCR0=65500;while(P2IN&0X01);//条件是：高电平TACTL&=~MC_3;temp1=TAR;//读取低电平时间TACTL|=TACLR;//TACCR0清零return temp1;}/*系统时钟初始化函数*///////////////////void clock_init(){uchar i;WDTCTL=WDTPW+WDTHOLD;/* BCSCTL1&=~XT2OFF;BCSCTL2|=SELM_2+SELS;//MCLK为8M，SMCLK不分频，8M WDTCTL=WDTPW+WDTHOLD;//关闭看门狗*/BCSCTL1|=XTS;BCSCTL2|=SELM_3+SELS+DIVS_1+DIVM_1;//MCLK为16M，SMCLK8M BCSCTL3|=LFXT1S_2;do{IFG1&=~OFIFG;//清除振荡错误标志for(i=0;i<100;i++)_NOP();}while((IFG1&OFIFG)!=0);IFG1&=~OFIFG;}/*主函数*//////////////////void main(){uchar j,k;uint temp;clock_init(); //时钟初始化hc595_init();//595初始化TBCTL|=TBSSEL_2+MC_1+ID_3+TBCLR;TBCCR0=5000;TBCTL|=TBIE;//P2DIR&=0XFE;//P2_0输入//P2IE|=BIT0;//允许中断//P2IES|=BIT0;//下降沿触发中断_EINT();hc595(0XC0,0x01);while(1){restart:while(P2IN&0X01);temp=Ir_Get_Low();if(temp<c(8000) || temp>c(10000)) continue;//引导脉冲低电平9000temp=Ir_Get_High();if(temp<c(4000) || temp>c(5000)) continue;//引导脉冲高电平4500for(k=0;k<4;k++) //4个字节for(j=0;j<8;j++) //每个字节8位{temp=Ir_Get_Low();if(temp<c(200) || temp>c(800)) goto restart;temp=Ir_Get_High();if(temp<c(200) || temp>c(2000)) goto restart;Ir_Buf[k]>>=1;//高电平时间大于1120us，就认为是1，小于则是0if(temp>c(1120)) Ir_Buf[k]|=0x80;}Led_Buf[0]=Ir_Buf[2]&0xf;//显示结果Led_Buf[1]=(Ir_Buf[2]/16)&0xf;Led_Buf[2]=Ir_Buf[3]&0xf;Led_Buf[3]=(Ir_Buf[3]/16)&0xf;}}3//管脚中断函数#pragma vector=PORT2_VECTOR__interrupt void Port_2(void){P2IFG&=~BIT0;}//定时器A溢出中断函数#pragma vector=TIMERA0_VECTOR__interrupt void Timer_A(void){TACTL&=~TAIFG;}//定时器B溢出中断函数#pragma vector=TIMERB1_VECTOR__interrupt void Timer_B(void){hc595(table[Led_Buf[Led_index]],table2[Led_index]); Led_index++;if(Led_index==4)Led_index=0;TBCTL&=~TBIFG;}。

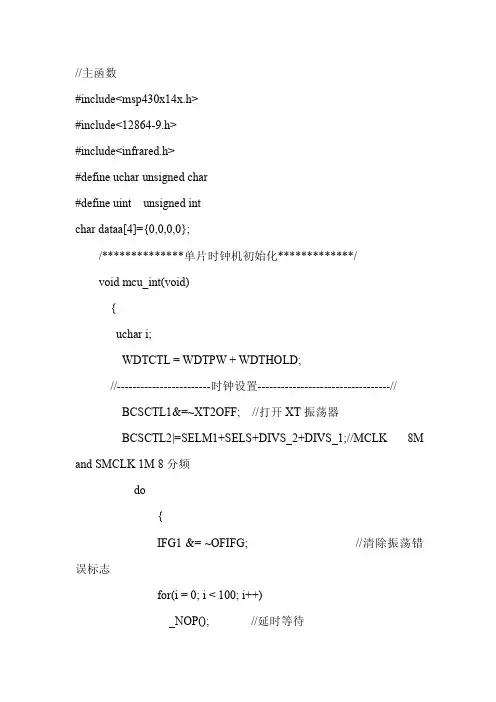

msp430 红外解码
while(TAR<=1000); TACTL=0; TAR=0; } #pragma vector=PORT1_VECTOR __interrupt void PORT1_ISR(void) { char m,n,k,CodeTemp; int j; P1IE&=HONGWAI_0;//禁止 P1.0 中断 if((P1IFG&HONGWAI_1)==HONGWAI_1) { P1IFG=0;//清中断标志 //停止计数器
BCSCTL2|=SELM1+SELS+DIVS_2+DIVS_1;//MCLK and SMCLK 1M 8 分频 do { IFG1 &= ~OFIFG; 误标志 for(i = 0; i < 100; i++) _NOP(); //延时等待
// 清除振荡错
} while ((IFG1 & OFIFG) != 0); //如果标志为 1 继续循环等 待 IFG1&=~OFIFG; }
for(k=0;k<10;k++) { delay_07ms(1); if (HONGWAI_IN) HONGWAI_IN=1，说明不是引导码 { k=10;break; } // 如 果 0.7ms 后
else if(k==9) 明是引导码 { while(HONGWAI_IN==0); delay_07ms(5); //跳过持续 4.5ms 的高电平 // 如果持续了 10×0.7ms=7ms 的低电平，说

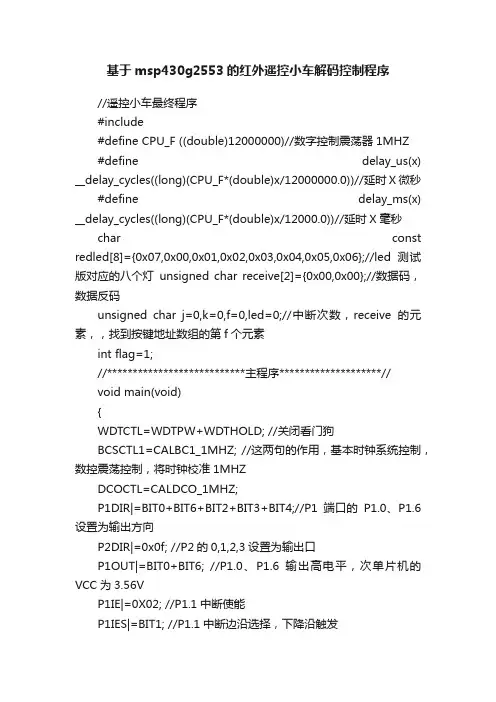

基于msp430g2553的红外遥控小车解码控制程序
