LD型单梁说明书
电动单梁起重机说明书正文
1、产品简介1.1综述LD-A型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计制造的，与CD1、MD1等形式的电动葫芦配套使用，成为一种油运行轨道的轻型起重设备。
其额定载荷1t～10t；跨度7.5m～22.5m,适应温度-25℃～+40℃，湿度≤85﹪，无火灾，爆炸危险和腐蚀性介质环境中工作，禁止吊运熔化金属，有毒、易燃、易爆物品。
为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，供用户选择使用。
本产品广泛用于机械制造，装配，仓库等场所。
1.2机构特点1.2.1金属结构部分主梁采用钢板压延成形的U型槽，再与工字钢组焊成箱形腹梁，横梁也是用钢板压延成U 型槽组焊成箱形横梁，为贮运方便，主、横梁之间用高强度螺栓连接。
1.2.2运行机构本产品是采用分别驱动形式，驱动制动靠锥形电动机来完成，传动是采用“开→闭”“闭→开”式齿轮传动。
1.2.3电气设备本产品所运行电机为单速异步电动机，运行速度：地面操作20 m/min、30 m/min；操纵室作为45 m/min、60 m/min、75 m/min。
起重机设有安全装置，可靠性高。
1.2.4 电动葫芦电动葫芦可起升重物，并沿主梁纵向移动，其结构特征点详见有关电动葫芦说明书。
1.2.5产品型号注解a)地面操纵、起重量3t、跨度10.5m、工作级别A5表示方法为：LD3t-10.5A5D.b)操纵室操纵、起重量5t、跨度16.5m、工作级别A5表示方法：LD5t-16.5A5S.3、性能参数4.安装图2-1 用于10t图2-2 用于1-54.1主横梁连接4.1.1在现场将起重机运行机构的驱动装置安装在横梁上。
4.1.2按图2所示，将主横梁用螺栓连接起来，此螺栓为精制螺栓，其性能可保证主、横梁连接可靠，为更安全允许用户按图2在a、b、c处稍加间断施焊不宜焊得太满，以防变形。
主、横梁组装后按标准JB/T1306-94中有关要求进行检验。

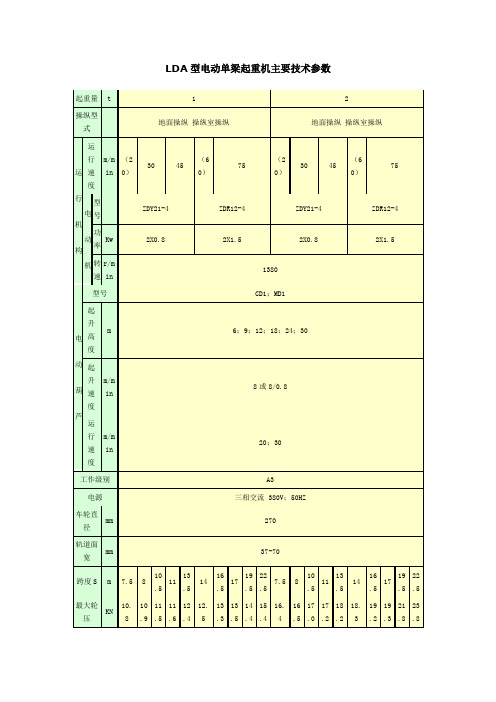

LDA型电动单梁起重机主要技术参数
2.28
2.33
2.58
2.64
2.99
3.04
3.85
3.93
4.68
5.23
2.54
2.60
2.88
2.91
3.67
3.74
4.42
4.52
4.97
6.05
基
本
尺
寸
H1
mm
530
580
660
745
820
580
660
785
820
875
h1
650
700
800
900
1000
700
800
900
1100
m
7.5
8
10
11
13.5
14
16.5
17
19.5
22.5
7.5
8
10.5
11
13.5
14
16.5
17
19.5
22.5
最大轮压
KN
21.5
21.6
22.3
22.4
23.4
23.5
25.7
25.9
28.0
29.4
32.8
32.9
33.6
33.7
35.7
35.9
37.6
37.8
39.3
42.0
24.5
24.6
LDA型电动单梁起重机主要技术参数
起重量
t
1
2
操纵型式
地面操纵 操纵室操纵
地面操纵 操纵室操纵
运
行
机
构
运行速度
m/min
LD10-16.5单梁设计计算书
LD型电动单梁起重机设计计算书LD10t-16.5mA3-9m合肥市神雕起重机械有限公司2014.04.06一、起重机的总体要求与已知参数额定起重量: Q=G=10000kgn葫芦自重：G=1098kg葫跨度: L=16.5m起升速度: m in7.0mV=7/~起升小车运行速度: m inV=0.2m/~20小大车运行速度: min/0.2mV=~20大起重机工作级别： A3二、主梁设计计算1、主梁断面几何特性LD10-16.5m的断面如右图所示：计算得主梁断面惯性矩为：Ix=2.963x1094mmIy=4.578x1094mm主梁断面形心位置为：X=226mm，Y=508mm2、主梁强度计算根据此种梁的结构特点,主梁强度计算按第Ⅱ类载荷进行组合。
如下图所示:1) 垂直载荷在下翼缘引起的弯曲正应力⎥⎦⎤⎢⎣⎡++=8242111qL l G PL I y x z ϕϕσ司司 式中 P ——电动葫芦在额定起重量下的总轮压，N 葫G Q P 12ϕϕ+=Q ——起重量 N ， Q =10t=100000N ； 葫G ——电动葫芦自重，N ， 葫G =10760N ；2ϕ——动力系数，按第二类载荷组合取2ϕ=1.2； 1ϕ——冲击系数， 取1ϕ=1.1；z σ——主梁整体弯曲应力，2/mm N ；1y ——主梁下表面距截面形心轴x x -的距离，1y =592mm ； x I ——梁跨中截面对x x -轴的惯性距，4mm ； 司G ——司机室重量，N ，本车无司机室，司G =0；司l ——司机室重心至支承的距离，mm ；L ——梁的跨度，mm ； L=16500mmq ——主梁单位长度重量，mm N /。
q=185kg/m=1.85 N/mm故：()⎥⎦⎤⎢⎣⎡+++=824211121qL l G L G Q I y x z ϕϕϕϕσ司司葫 ()⎥⎦⎤⎢⎣⎡⨯⨯++⨯⨯+⨯=81650085.11.10416500107601.11000002.12.963x1095922 MPa MPa MPa mm N 22.12356.192][5.122/5.1222==<==δ满足设计要求。
LD电动单梁起重机说明两篇
LD电动单梁起重机说明两篇篇一：LD电动单梁起重机使用说明书XX浙起机械有限公司A、用途及构造简要说明LD电动单梁起重机是一种应用在工作不繁忙的车间或仓库内作起重运输物件之用的起重机械。
LD电动单梁起重机由下列四大部分组成：（1）电动葫芦，用来起升物品并使之沿跨度方向吊运。
电动葫芦内装置有两个鼠笼马达—一个属于起升机构另一个属于葫芦运行机构。
葫芦上还装有四个锥形车轮，通过这四个车轮。
电动葫芦可悬挂在工字钢下翼行车。
详见电动葫芦使用说明书。
（2）金属机构桥架，LD电动单梁起重机的桥架有主梁，端梁组成，主梁有U 形槽钢和工字钢组成，端梁由U形槽钢制成。
LD电动单梁起重机的金属机构桥架全部采用焊接连接。
主端梁用高强度螺栓连接，拧紧力矩400N.m，允许在a、b两处试焊牢。
见图2.（3）起重机行走机构。
起重机的行走机构由驱动装置直接驱动运行车轮（主动轮），驱动装置由马达与减速器组成，制动通过电气部分控制马达实现。
（4）电气控制系统，LD电动单梁起重机各个动作的操作有两种方式。
操纵室操纵和地面操纵。
当采用操纵操纵时，在桥架的端部装有操纵室，在操纵室内装有控制箱、柜，起重机行走驱动马达的控制器以及电动葫芦的控制按扭。
地面操纵时，全部采用按扭控制。
起重机通过安装在桥架一端的导电装置，导电装置安装见图3，将电流引入起重机。
起重机的端梁两端装有限位开关，电动葫芦上装有起升高度断火限位。
当限位开关动作后即切断电流，该部分机构立即停止，而当再接通电源时，机构只能反方向运转。
B 安装1、把起重机安装到厂房上面的轨道上，是一个非常重要而且相当麻烦细致的工作，这一工作应委托给专业安装机构或对这方面知识有较深刻了解的技术人员和工人来进行。
2、起重机的安装，应注意下列事项：2.1、安装前，应仔细检查电动葫芦和行走机构所有零部件是否有锈蚀或伤损，桥架是否有整体变形或各构件的局部变形。
机械零件如果由于路途运输中保管不慎或因在用户购放时间过久而发生锈蚀或损伤时，应把机构拆开，把零件放在火油内清洗锈迹，对于损伤的零件，应视损伤的程度和性质；进行修理和更换，然后再把它们装配起来。
LD型电动单梁起重机技术指标
LD型电动单梁起重机技术指标
LD型电动单梁起重机技术指标 1、起重重量:1吨
2、起重机运行机构运行速度:(地)室20m/min
3、起重机运行机构速比:58.78
4、起重机运行机构-电动机型号:锥形鼠笼型(电磁变频软起动电机)
5、起重
机运行机构-电动机功率:2X0.8kw 6、起重机运行机构-电动机转速:1380r/min 7、起升机构-电动葫芦型式:MD1型
8、起升机构-电动葫芦起升速度:8/0.8(m/min) 9、起升机构-电动葫芦起升高度:9m
10、起升机构-电动葫芦运行速度:20m/min 11、起升机构-电动葫芦电动机:锥形鼠笼型(电磁变频软起动电机) 12、起重机跨度:12m
13、起重机行走距离(厂房长度):20m
14、起重机控制系统采用手动加无线遥控两种模式。
LD型电动单梁桥式起重机
LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃ 范围内。
为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。
本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。
横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。
为贮存运输方便。
主横梁之用M20 螺栓（45号钢）连接而成桥架。
2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。
3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。
4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45 米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。
电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。
5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。
表示方法：LD3T0.5-30(2)操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。
表示方法：LDC5-16.5-60二、外形总图图 1注：厂房屋顶高度应比起重机最高尺寸三200mm 括号内尺寸(800)仅为闭式端面开门操纵室用。
三、性能参数表1.技术规格:起重跨度中级工作制度JC=25% 主要尺寸起重机运行机构电动萌^1电电车轨轨吊主吊地操驾驾闭>200 H1 h2.总重及轮压最大轮压 5.51 5.53 5.64 5.67 5.81 5 ).83 6 ).036.05 6 .32 6 .60 驾开操总重 3.29 3.37 3.80 3.91 4.53 4 L62 5 兀395 .496 .547 .67最大轮压 5.81 5.83 5.94 5.97 6.11 6 ).13 6 ).336 .95 6 .44 6 .71驾闭操总重 3.39 3.37 3.80 3.91 4.53 4 L62 5 兀395 .496 .547 .67最大轮压 5.81 5.83 5.94 5.97 6.11 6 ).13 6 ).336.95 6 .44 6 .711、在用户现场上将起重机运行机构的驱动装置安装在横梁上。
0.5～16t单梁吊说明书.
0.5～16t电动单梁桥式起重机使用说明书本溪钢铁公司起重机制造厂编制目录一、概述 (3)二、外形总图 (3)三、性能参数 (4)四、安装 (4)五、使用 (7)六、维护 (7)七、易损件 (9)八、附注 (9)九、安全装置 (10)十、安全技术规则 (10)十一、司机职责 (11)一、概述LD型电动单梁桥式起重机按JB1306-1994设计制造，与CD、MD等形式的电动葫芦配套使用，该机适用于0.5～16t，跨度为7.5～22.5m，工作温度-30℃～+40℃范围内。
本机设有地面操纵和操纵室操纵两种操纵形式，操纵室又分端面及侧面入口两种入口方式。
本产品为一般用途小型起重机，广泛用于机械制造、零件装配的车间及仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成型，再与工字钢组焊成箱形实腹梁；端梁采用钢板压延成形，组焊成箱形端梁；为运输等方便主、端梁之间用45号钢螺栓连接为一体。
2、起升机构和小车运行采用电动葫芦，其结构特点详见电动葫芦说明书。
3、本机运行机构采用双驱动形式，制动靠锥形制动电动机来完成，传动采用LD型驱动装置和开式齿轮传动。
二、外形总图图1三、性能参数见附表1。
四、安装1、用户现场将起重机运行机构的驱动装置安装在端梁上。
2、按图2所示，将主、端梁用螺栓连接来。
应注意此处螺栓为专用螺栓（材料为45#钢的特制螺栓），其性能基本可以保证主、端梁的连接强度。
为更安全起见，允许用户按图2所示的a、b、c处稍加间断焊缝，但不宜焊得太满，以防变形。
主、端梁组装后，可按标准JB1306-1994中的有关要求进行检验。
主梁及端梁连接面在组装前应清理毛刺。
3、将重机的终点行程开关入开关箱等电器组装到端梁上，接通有关电气部分，调试两台运行电动机，使其转向一致。
4、电动葫芦可预先装在主梁上，同起重机一起架设到轨道上，也可以分别架设。
5、操纵室须在起重机架设到轨道上之后，再组装到起重机上。
6、参照图3、图4架设电源滑触线装置。
LDY型冶金电动单梁使说明书
LDY型冶金电动单梁起重机安装、使用、维护说明书纽科伦（新乡）起重机有限公司目录一、概述 (3)1.主要用途 (3)2.适用范围 (3)3.环境条件 (3)4.噪声 (3)二、起重机的结构和性能参数 (3)1.桥架 (3)2.运行机构 (3)3.起升机构 (4)4.电气系统 (4)5.操纵形式 (4)三、起重机的基本型式 (4)1.型式 (4)2.型号表示方法 (4)3.标记示例 (4)4.起重机基本参数 (4)5.技术参数 (5)四、起重机的安全及防护装置 (5)1.安全制动装置 (5)2.轨道端部止档及缓冲器 (6)3.限位器 (6)4.运行极限限制器 (7)5.电动机安全保护 (8)6.失压保护 (8)7.错相保护 (8)8. 紧急断电保护（紧急开关） (8)9. 过电流保护和零位保护 (8)五、电气安全规则 (8)1.电气设备的安全技术要求 (8)2.电器线路安全要求 (9)六、起重机的安装与调试 (9)1.安装准备及注意事项 (9)2.安装时的安全要求 (9)3.桥架组装 (10)4.桥架组装完成后的质量要求 (10)5.安装架设方法 (11)6.轮缘内侧与轨道间隙 (11)七、电气系统安装 (12)八、电控系统的检查和调整 (13)九、起重机的运转试验 (14)1.试车前的准备和检查 (14)2.无负荷试验 (14)3.负荷试验 (14)十、起重机的检修与维护 (15)1.日检 (15)2.月检 (15)3.年检 (19)十一、起重机的润滑 (23)1.起重机设备各润滑点分布如下 (23)2.润滑注意事项 (24)十二、起重机常见故障及处理 (24)十三、起重机的安全操作规程 (26)1.起重机的操作 (26)2.安全操作规程 (27)十四、标志、运输和储存 (29)请在安装、使用前仔细阅读使用说明书，并严格按照有关安全操作规程进行作业。
一、概述本说明书适用于LDY型冶金电动单梁起重机的安装、使用和维护，供安装、操作和维修人员使用。
