南方CASS7.1方格网计算土方量操作步骤
使用CASS方格网计算方量的具体步骤
使用CASS方格网计算方量的具体步骤CASS方格网是一种常用的计算方量的工具，该方法将地理空间划分为若干个等大小的方格，通过统计每个方格内的信息来计算总方量。
下面是使用CASS方格网计算方量的具体步骤：1.确定区域范围：首先确定需要计算方量的区域范围，可以使用地图或者GIS软件进行标定。
注意要选择一个相对较小的区域，并根据区域特点选择合适的地图比例。
2.划分方格网：根据区域范围和所需方格的大小，确定方格网的划分方式和间隔长度。
可以选择正方形或长方形的方格，以及方格的大小。
常见的方格大小可选100米×100米，200米×200米等。
使用GIS软件或者标尺等工具在地图上进行实际绘制，并进行编号。
3.数据采集：根据方格网的编号，采集每个方格内所需信息的数据。
例如，如果需要计算其中一地区的森林覆盖率，则在每个方格内记录该方格内的森林覆盖面积。
4. 数据处理：将采集到的数据整理和计算。
根据方格编号，将每个方格内的数据进行总结统计，并计算出每个方格的方量。
可以使用Excel 等工具进行数据整理和计算。
5.汇总方量：将每个方格的方量汇总，计算出整个区域的总方量。
可以根据需求，对方量进行合并计算，例如将其中一行政区划内的所有方量进行累加。
6.结果验证：对计算结果进行验证，可以通过野外实地测量或者采用其他方法对计算结果进行核对。
如果计算结果与实地测量存在差异，需要对数据采集和计算过程进行检查。
7.结果应用：将计算结果应用于需求的领域。
例如，如果计算的是地区的森林方量，可以用于森林资源管理、环境保护规划等方面。
需要注意的是，CASS方格网方法是一种较为简化的方量计算方法，仅适用于一些特定的情况。
在实际应用中，还需要综合考虑地理环境、数据精度和方量计算的目的，选择合适的方法进行方量计算。
同时，数据采集和处理过程中需要注意数据的准确性和一致性，以保证计算结果的可靠性和可信度。
南方CASS方格网法土石方计算操作步骤
南方CASS方格网法土石方计算操作步骤
1.确定计算区域：首先需要确定需要计算土石方体积的区域，并绘制
出区域的边界线。
2.制作方格网：将计算区域分割成一系列等大的方格，方格的大小一
般根据需要计算的精度和地形复杂程度而定。
可以使用纸质或者数字矢量
图等方式制作方格网。
3.标注高程数据：在每一个方格的顶点处标注高程数据。
可以通过地
形测量仪器如GPS或者全站仪进行实地测量，或者使用数字高程模型（DEM）等数据进行标注。
4.计算单元方格的体积：对于每一个方格，根据其顶点的高程数据，
使用四个顶点确定平面的面积，并按照横断面积乘以方格高度的方法计算
方格体积。
计算公式为V=A*H，其中V表示体积，A表示平面面积，H表
示方格高度。
5.累加计算：将每个方格的体积计算结果累加起来，得到计算区域的
总体积。
6.结果验证：将计算的结果与实际情况进行对比验证，确保计算的准
确性。
可以通过实际测量或者现场检查等方法进行验证。
7.生成报告：根据计算结果生成相应的土石方计算报告，包括计算区
域的平均高程、总体积、填方量、挖方量等数据，以及相关的图表和说明。
需要注意的是，在进行南方CASS方格网法土石方计算时，应确保方
格网的密度足够高，以保证计算结果的准确性。
同时，选择合适的高程数
据源以及高程插值方法也是确保计算准确性的重要因素。
此外，计算过程中还可以根据需要进行一些额外的操作，如进行填方量、挖方量的分开计算，或者将计算结果以图形的形式展示等，以满足具体的需求。
南方CASS方格网计算土方步骤(精选.)

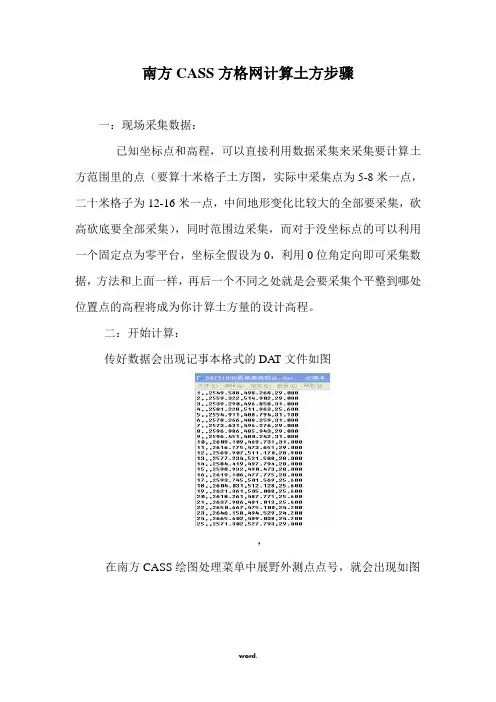

南方CASS方格网计算土方步骤一：现场采集数据：已知坐标点和高程，可以直接利用数据采集来采集要计算土方范围里的点（要算十米格子土方图，实际中采集点为5-8米一点，二十米格子为12-16米一点，中间地形变化比较大的全部要采集，砍高砍底要全部采集），同时范围边采集，而对于没坐标点的可以利用一个固定点为零平台，坐标全假设为0，利用0位角定向即可采集数据，方法和上面一样，再后一个不同之处就是会要采集个平整到哪处位置点的高程将成为你计算土方量的设计高程。
二：开始计算：传好数据会出现记事本格式的DAT文件如图，在南方CASS绘图处理菜单中展野外测点点号，就会出现如图然后把范围用多段线框出来，如图把范围框线改别图层并关闭图层，删掉展点号，后打开关闭的图层。
打开CASS菜单里工程应用里方格网计算，会出现下图接着就是采集原地面高程点数据文件输入如图再后看到有三个设计面和一个方格网格子距离输入你将可以选择是有坡度计算还是平整计算和十米格子或二十米格子计算等。
一般情况多用设计面第一个和第二个，第一个平整很简单直接输入设计高程，如图接着就是你选择方格宽度，下图为20米第二种有坡度的计算，设计面不同如图基准点就是坡度开始位置点击平面会出现坐标，向下方向上一点就是坡度结束点点击平面出现的坐标，基准点设计高程就是坡度开始位置设计高程，接着也是选择格子距离10米或20米，下图为20米，有坡比的和平整的不同之处就是设计高程会不同，如下图对比有坡比的蓝色设计高程呈现不同值平整的蓝色设计高程全为32米。
第三种设计面计算和第二种一样，就是一个坡度后接着再一个坡度。
下面给个例子做下：条件：已知采集好了原地面数据，平整高度为35米计算。
已知采集好了原地面数据，从左到右正直坡度为1.5℅，左边开始设计高程为32米计算。
比如电子版图，就在图上面把土方范围框出来后用命令G加点（是保存到你自己文件里）来采集原地面高程点，后面计算都一样。
最新文件仅供参考已改成word文本。
CASS软件中方格网法计算土方量的原理及误差分析
CASS软件中方格网法计算土方量的原理及误差分析测量一室罗林摘要：本文探讨的主要问题是在CASS7.1软件平台中通过土石方计算的方格网法对同一区域的计算结果进行比较分析，得出该方法的精度和适用范围。
论文在系统的分析了土石方计算原理的基础上，得出方格网法计算土方量的误差可能来源，分析其精度。
同时结合应用实例，最终得出它的适用范围的结论。
关键词：土石方计算；方格网；误差分析1绪论1.1 概述在各种工程建设如铁路、公路、港口、城市规划等中，土方量计算是一项经常性的、不可缺少的工作，且在整个工程量中，土方工程常占有较大比例。
土方量计算精度的高低直接影响到建设工期、经济效益。
需要合理的进行土方调配，节省施工费用，加快工程进度。
因此，研究土方量的计算方法，精度及计算方法的实用范围、条件和存在的问题是非常必要的。
土石方工程量的计算，实际上就是计算设计标高与自然地面标高之间的土石方体积。
设计面有平面、斜面、曲面，而自然地面更是变化多端，要求计算出来的工程量绝对准确，一般来说不大可能，也不必要，因为要精确计算土石量，则对地形测量的资料要求非常高，这样会大大增加土石方量的成本。
1.2 国内外研究现状土石方量测量与计算是测量人员的一个重要任务，也是工程预决算的基础资料，土石方量计算的正确、及时性是能否有效地进行工程建设和管理的一个重要因素。
一直以来，工程技术人员计算土石方量、采石场储量通常采用方格纸用图解法来计算，这种方法精度差，速度慢，其准确性难以保证，计算的土石方量与工程施工实际土石方量往往相差达30%以上，给工程施工及造价造成极大的不确定性。
因此有必要就方格网法为例对土方量计算方法及影响其准确度的因素进行探讨。
随着数字测图技术的发展，CASS 软件已经得到广泛的应用，它不但有地形、地籍成图功能，也有工程应用功能，这使得土石方量计算变得快捷而准确。
1.3 本文探讨的主要问题本文探讨的重点是利用CASS7.1平台中土石方计算的方格网法进行误差对比分析，从计算原理入手，并结合实例，通过对比分析得出结论。
南方cass
南方cass7.1应用细则一、方格网土方计算：第一步：数据准备:把excel电子表格数据导入记事本，保存格式文件为***.dat，在电子表格中必须按以下格式填写：第一列：序号（英文状态下填写）；第二列：两个逗号；第三列：x坐标(注意与总图对应x,y坐标，别填反了)；第四：填一个逗号；第五：填写y坐标；第六列：填一个逗号;第七列:填高程数据.格式样如下：1,,447.085,204.535,215.830技巧：其中电子表格、文本文档与记事本可以互倒，也可以从图上导出数据文件。
1、记事本导入电子表格，首先把记事本复制到某个文本文档(**.doc)；再在文本文档中右键把复制的数据框选，再点工具栏中的—表格—转换—文本转换成表格—选择列数—确定。
完成后复制到电子表格中，在电子表格中修改好后再复制到记事本中就可以了。
2、从cass7.1中导出数据文件到记事本中，好多地方是已经测过地形图的，现在把数据文件导出，用到其他地方。
步骤：首先用cass 打开一个有高程点的电子图，再在cass工具栏中选择：工程应用—高程点生成数据文件—无编码高程点，点开后输入保存文件名，再在命令栏显示有“请输入高程点所在层:”输入“gcd”回车，再回车就可以了。
第二步：在分别做好竣工测量数据和原始测量数据的录入后，打开cass7.1软件，在工具栏中找到“绘图处理”—“展高程点”—导入竣工测量数据后回车—根据现场实际测量数据把边线连接起来（必须是多段线）—在工具栏找到“等高线”—“建立DTM”—导入竣工测量数据—在工具栏中找到“工程应用”—“方格网土方计算”—选侧刚才连好的边线（在图层中把siw关闭，方便找到边界线），弹出对话框，选侧原始测量数据，再在对话框中点选三角网文件，导入sjw 格式文件确定即可。
（技巧：在本次对话框中有两种计算方式：第一种：根据某个平台计算，在本步骤的对话框中直接输入平台高程，不用导入数据，第二种：根据原始高程与竣工高程的数据计算土石方量，在该对话框中点选三角网文件导入三角网文件（sjw)即可)。
南方CASS方格网计算土方量流程总结
南方CASS方格网计算土方量流程总结南方CASS方格网计算土方量是一种常用的土方计算方法，该方法可以有效地计算出地面或水体的土方体积，广泛应用于工程测量和土地开发项目中。
下面是南方CASS方格网计算土方量的详细流程总结。
1.数据准备开始计算前，首先需要准备相关的数据材料，包括地形图、水文图、土质图等。
这些数据将用于绘制方格网和计算土方量。
2.绘制方格网根据项目的要求和实际情况，在地形图上绘制等大小的方格网，通常可以使用南方CASS软件来完成。
方格的大小可以根据实际需要进行调整，但要保证每个方格的尺寸相同。
方格网需要覆盖整个土地或水体的范围，确保计算结果的准确性。
3.拓扑关系建立在绘制好方格网后，需要建立方格之间的拓扑关系。
这一步骤可以使用南方CASS软件自动完成，它会根据方格之间的位置和距离，自动建立拓扑关系。
拓扑关系是计算土方量的基础，它能够记录每个方格之间的相对位置和连接关系。
4.土方高程测量使用合适的测量仪器对每个方格的土方高程进行测量。
测量可以选择使用全站仪、GPS或其他测量设备，确保测量结果的准确性。
5.计算体积根据测量结果和方格的拓扑关系，可以开始计算土方量。
首先，将每个方格的高程数据输入到南方CASS软件中，软件会自动根据方格之间的拓扑关系，计算出每个方格的土方体积。
然后，将所有方格的土方体积相加，得到整个土地或水体的总土方量。
6.结果输出计算完成后，将土方量的计算结果输出到报表中。
报表中应包含每个方格的土方体积和整个土地或水体的总土方量，以及其他相关数据，如方格的编号、高程范围等。
7.结果验证计算结果需要经过验证，以确保其准确性和可靠性。
可以选择在现场重新测量一部分方格的高程，并与软件计算的结果进行比对。
如果测量结果和软件计算的结果相差较小，则可以认为计算结果是可靠的。
总结：南方CASS方格网计算土方量是一种简单而有效的土方计算方法，能够快速且准确地计算出土地或水体的土方体积。
通过合理的数据准备、方格网绘制、拓扑关系建立、土方高程测量、计算体积、结果输出和结果验证等步骤，可以得到可靠的计算结果，为工程测量和土地开发项目提供有力支持。
南方CASS方格网法土石方计算操作步骤
南方CASS方格网法土石方计算操作步骤1.【工程准备】确定土石方工程的范围、工程图纸和测量要求。
根据工程图纸提前设置好方格网。
准备测量仪器和工具，如CASS测量仪、测量桩、量角器、计算机等。
2.【搭建方格网】根据工程现场的具体情况，合理地确定方格网的大小和形状。
一般来说，方格网的大小应根据工程的尺寸和地形地貌来确定，一般为10m×10m或者20m×20m的正方形。
3.【布设控制点】在工程现场周边以及施工区域内选择一定数量的控制点，用来确定方格网的位置和坐标。
控制点的选择应遵循准确测量、易于找寻和能够覆盖整个工程区域的原则，并在控制点上设置测量桩。
4.【测量方格网】使用CASS测量仪进行测量，将测量仪设置为“测量模式”，根据方格网的大小和形状，在每个控制点上的测量桩位置进行测量。
使用量角器测量每个方格的角度，并记录在纸质或电子表格上。
5.【质量检查】完成测量后，对测量数据进行质检，检查各个方向上的方格线是否平行、垂直或者设定的方位角。
如果发现测量数据有误，应及时进行纠正和重测。
6.【计算土方量】使用计算机软件或者手工计算，根据测量数据计算每个方格的土方量。
土方量的计算可以使用平均面积法、重心法、重心法与新增法相结合等方法。
7.【填写报告】根据土方量计算结果编制成报告，报告中应包括测量数据、方格网的布设图、土方量的计算方法和结果等内容。
报告应清晰明了，便于对土方量进行审查和使用。
8.【审查与确认】完成报告后，应提交给相关部门或专业人士进行审查，审查内容包括方格网的布设是否合理、计算方法是否正确、计算结果是否合理等。
经过审查无误后，方可正式使用。
9.【存档与备份】对方格网的测量数据、计算结果和报告进行存档和备份，以备日后需要参考和查阅。
存档时应将数据和报告备份到可靠的存储设备中，同时保留纸质原始数据和报告。
总结：南方CASS方格网法土石方计算是一种常用的土石方计算方法，可以准确、高效地计算土石方工程的土方量。
教你8步用Cass方格网计算出土方量
教你8步用Cass方格网计算出土方量Cass方格网法是一种常用的土方计算方法，适用于平面土方计算。
下面将介绍Cass方格网法的八个步骤，以帮助你计算出土方量。
步骤一：绘制网格首先，需要在施工区域上绘制一个方格网。
网格的大小可以根据实际情况来确定，通常情况下，每个方格的边长为10米或者20米。
步骤二：标注高程在每个方格的中心点上标注高程，可以使用水平仪和测量仪器来准确地测量每个点的高程。
将高程数据标注在每个方格的中心点上。
步骤三：计算土方高度在每个方格中，需要计算出土方的高度。
通常情况下，我们可以将每个方格中心点的高程减去一个基准高程，得到土方的高度。
步骤四：计算土方体积在每个方格中，计算土方的体积。
土方的体积可以通过将土方高度乘以方格的面积来计算得到。
方格的面积可以通过方格的边长平方来计算得到。
步骤五：计算总土方体积将每个方格中的土方体积相加，得到总土方体积。
这个值表示了整个施工区域的土方量。
步骤六：计算剪切土方体积如果在施工区域中存在剪切土方，需要将其体积从总土方体积中减去。
剪切土方的体积可以通过将剪切土方高度乘以剪切土方的面积来计算得到。
步骤七：计算填方体积如果在施工区域中存在填方，需要将其体积加到总土方体积中。
填方的体积可以通过将填方高度乘以填方的面积来计算得到。
步骤八：计算净土方体积将剪切土方体积减去填方体积，得到净土方体积。
这个值表示了实际需要挖掘或填充的土方量。
以上就是使用Cass方格网法计算土方量的八个步骤。
这种方法适用于平面土方计算，可以帮助工程师或施工人员准确地计算出土方量，从而为工程项目提供参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一步：连接全站仪，【数据】→【读全站仪数据】→将新测量数据（此数据为dat格式）保存至电脑；
第二步：【绘图处理】→【展高程点】→导出保存在电脑上的新测量数据（若无全站仪导出数据，可将测量所得数据，按序号、空一列、Y、X、H的顺序在EXCEL表格中
输入相应数据，再另存为csv格式，不保存关闭EXCEL源文件，在电脑中找到另
存的csv文件，改变该文件后缀为dat，再将该dat文件选择用“记事本”程序打开，
打开后标准格式如：“13,,881019.718,2563395.065,1880.247”，若不是标准格式，则
将其修改至标准格式后保存关闭，最后直接进行【展高程点】操作），【展高程点】
可进行多次操作：可先导入面积数据，用PL命令连接面积各数据点，特别注意：
最后一点与第一点的连接必须使用“C”的闭合命令；再导入面积内各高程点数据；
第三步：【等高线】→【建立DTM】→【由图画高程点生成】→选择面积各数据点边线→【确定】→系统自动生成三角网；
第四步：【等高线】→【三角网存取】→【写入文件】→窗选整个图形→选择存盘确定；
第五步：【工程应用】→【方格网土方计算】→点击面积边线→弹出对话框，对话框中【高程点坐标数据文件】选择此区域回填前（或开挖前）测量数据的dat格式文件；对
话框中【涉及面】栏选择【三角网文件】，选择此前保存的三角网；方格网宽度根
据需要调整；点击【确认】，系统自动计算并生成方格网图形，存盘（该文件为dwg
格式）退出。
1.在电脑上安装科力达全站仪传输软件
2.打开传输软件，设置通讯参数
例：协议-None，通讯口-COM1，波特率-9600，数据位-8，停止位-1，检校-无
3.打开全站仪，在传输数据通讯参数里改为以上同样的设置（注意电脑和全站仪的通讯参数必须一致）
4.用传输线连接电脑和全站仪
5.传输数据
上传：在电脑上的传输软件输入（或复制）坐标数据，格式为：
点号，编码，Y坐标，X坐标，高程
在全站仪上选择通讯——接受坐标数据
电脑上通讯——选择上传数据仪器型号——确定
下传坐标数据基本与上传相同，只在全站仪上选择要下传的坐标数据，传到电脑上以后保
存在电脑上
无论是上传还是下传数据，都先在仪器上按确定，再在电脑上点确定
