充气柜生产的主要问题及解决方案
充气柜生产的主要问题及解决方案发表时间：2018-09-05T09:53:32.217Z 来源：《建筑学研究前沿》2018年第11期作者：吴建国[导读] 充气柜以低压力的绝缘气体为绝缘介质，将各高压元器件全密封，因此，其最大特点是对环境适应性极强。
江苏云峰科技股份有限公司江苏江阴 214422摘要：所谓充气柜，是将高压元件（如断路器、隔离开关、负荷开关、接地开关、互感器、母线等）密封在充有较低压力的压缩气体（如压缩空气、CO2、SF6、N2，或者是两种气体的混合气体等）的封闭壳体内的一种金属封闭开关设备。
充气柜（C-GIS）自身结构决定了其生产过程中会遇到诸多问题。
本文着重介绍气密性、气体水分含量、零部件质量和现场装配等问题并针对每个问题提出具体的解决方案。
关键词：充气柜；主要问题；解决方案引言充气柜以低压力的绝缘气体为绝缘介质，将各高压元器件全密封，因此，其最大特点是对环境适应性极强，而且由于引入了绝缘气体介质，在增加了可靠性的同时，可以大大缩小产品外形尺寸进而缩小占地面积。
与常规空气绝缘开关柜相比，其在经济性、适用性、可靠性、小型化等方面都具有明显的优势。
1充气柜的优势和发展趋势1.1充气柜的优势充气柜与一般的空气绝缘柜相比拥有以下众多优势：1）由于采用性能优异的压缩气体，大大提高了绝缘性能，压缩气体绝缘性能为空气的2～3倍，并且随着电压等级的升高，优势更加明显。
由于此优点便于设计较小的柜体尺寸，有利于向小型化发展。
目前土地很紧张，小型化发展很有必要；2）由于采用性能优异的压缩气体，有时还能提高灭弧性能；3）由于采用气密式结构，因此不受外界环境（如凝露、污秽、小动物及化学物质等）的影响，可用于恶劣场所；4）由于采用免维护产品结构，大大降低了维修工作，减少了维修费用。
鉴于以上优势，充气柜现在使用比较广泛，国外从事开关设备生产和制造的公司均有此类产品，国内也有很多厂家在进行设计和制造。
1.2充气柜的发展趋势（1）从圆筒形向柜式方向转变。
充气柜现有两种外形上差异极大的机构形式：一种为铝筒式；另一种为钢板封闭式（或称柜式）。
从现有产品看，西门子公司、ABB公司等国际知名大公司都在大力推广其柜式结构的产品。
（2）结构进行简化。
早期研制的C-GIS，分成很多的气室单元，将母线、隔离开关、断路器、电流互感器及电缆出线等用气体隔室隔开。
随着开关制造水平的提高，C-GIS不受环境的影响，可靠性高，器件不需检修的特点日益突出，现在国外最新研制的C-GIS为共箱式气体绝缘隔室模块化结构，然后再做成柜体组配。
同时采用三工位隔离开关，完成合、分、接地功能，简化了结构，缩小了体积。
（3）简化主接线方式。
目前我国的开关柜主接线方案在断路器两侧都带有隔离和接地开关，而国外现在中压C-GIS（特别是欧洲）都将用户侧的隔离和接地开关取消，这样可以大大简化开关柜的结构，降低制造费用。
（4）实现控制、监视、保护、诊断显示等智能化。
从保护和控制来看，采用智能型控制和保护装置，在电流和电压测量上，从传统的电磁测量互感器转向现代传感器。
2充气柜生产的主要问题及解决方案2.1充气柜生产必备条件SF6气体在开关设备中的大量使用，推动了开关制造业快速发展的步伐。
但SF6气体在电弧放电时，分解形成硫的低氟化物，这些分解物既有毒又对许多绝缘材料和金属材料有腐蚀作用。
另外SF6气体对环境温度也有一定的影响（温室效应）。
原机电部于1991年为保证生产SF6开关设备的质量颁发了《SF6高压开关设备生产厂必备条件》的通知，对35kV及以下SF6高压开关生产厂必备条件提出有关要求，简要列举如下：（1）应有空气清净度为100万级以上，相对湿度低于75％的场地装配，并且有良好的通风换气条件（特别是在装密封圈时一定要注意）。
（2）设有SF6检漏小室、零部件清洗间、干燥装置。
（3）有可靠的SF6充放气及回收装置。
（4）水压试验和气密性试验装置。
（5）必备的检测条件及设备：理化检测；绝缘检测；SF6气体检测。
（6）健全质量管理、工艺管理制度。
2.2充气柜生产的主要问题及解决方案充气柜的生产工艺很重要。
由于这类产品的固有特点，它有一些不同于一般开关设备的装配问题，主要表现在：气箱的密封性能；气箱内气体的水分控制；零部件质量问题；箱体变形；等。
2.2.1气密性问题气密性问题是充气类产品生产必须关注的首要问题，因为产品一旦漏气则几乎所有产品性能都无法保障。
要保证使用寿命≥30年的要求，充气柜年泄漏率应控制在0.5%/年以下。
充气柜产品的密封结构主要有静密封和动密封两种，静密封方式包括焊接密封和密封圈密封，动密封方式主要有磁流体密封及金属波纹管密封等。
主要问题及解决方案如下。
（1）焊接密封：采用普通的焊接设备和焊接技术根本无法保证焊缝的气密性，只有采用氩弧焊或者激光焊进行焊接，才能满足寿命期内的密封要求。
目前最好的焊接方式是采用国际上先进的激光焊接工艺技术，能满足气密性、强度、刚度和外观的要求，并且有在线检测装置保证焊缝质量。
（2）密封圈密封是采用最多的密封方式，密封要考虑到密封元件的压缩量、寿命、老化、可靠性方面的因素以及尺寸标准化、系列化的生产要求。
密封表面的处理相当重要，首先用无水酒精清洗整个密封区域，然后用绸布或不脱屑的高级卫生纸擦净。
密封区域应无划痕，无锈斑，光亮洁净，密封槽内不得留有杂物，必要时要用吸尘器吸净。
目前较多采用三元乙丙橡胶O型密封圈。
密封圈应认真检查，不得有任何缺陷，再用无水酒精擦洗其表面，待酒精挥发干净后，表面均匀涂上真空硅脂，最后将处理好的密封圈放在槽内，按要求安装封盖。
（3）动密封是充气类开关设备必须面对的问题。
传统的动密封也是采用密封圈来实现，这种结构在开关不操作时相当于静密封，气密性容易保证，但是在开关操作过程中经常伴有漏气现象，这一弊端在直动密封尤为突出。
为了克服这一弊端，充气柜产品在设计中，都是把密封圈的动密封转为静密封，直动密封一般采用金属波纹管结构，转动密封则采用磁流体密封，既提高了传动效率，同时也避免了密封圈受损。
（4）检漏环节的控制是保证产品气密性的关键工序。
目前，比较严谨的检测控制方式是：在产品生产的零件生产、气箱装配和整机装配三个不同阶段全部进行气密性检测，实行三级控制，任何一级检测不合格不得转序。
在检测仪器设备方面，很多企业仍然在使用传统的手持式气体检漏仪，已经相对落后了；当前最先进的检测手段是采用真空箱法进行氦质谱气密性检测，同步对真空箱和被检工件抽真空，保持工件内外压力差恒定，提高检测效率的同时又能最大限度地保护产品不受损伤。
2.2.2气体水分含量问题气体水分含量对于气体绝缘开关设备的产品质量至关重要，微水含量大小直接影响其绝缘水平。
对SF6开关设备来说，在电弧作用下，SF6分解过程中会和水反应，生成多种有毒气体，严重危害人体健康；生成物中还有一些腐蚀性物质，会腐蚀开关设备内部元件。
为了降低气体含水量，可采取如下措施：（1）新气质量的控制。
新气应符合国标GB/T12022《工业六氟化硫》的相关规定。
新气到货后必须按有关规定检验合格后方可使用；存放超半年以上气体，用前也要检测其微水含量，符合标准才能使用。
另外，气瓶的存放和管理，要制定严格的规章，对存放环境和标识区分等要做明确的规定。
（2）绝缘件的干燥处理。
绝缘件从出厂到安装前，整个周转和存放过程中会吸附一定的水分，因此在安装前必须进行干燥处理。
常用的干燥方法是：将绝缘件置于温度105~120℃的烘箱内持续烘干约60min，停止烘干后待绝缘件放凉立即安装；若烘干后当时不装，应采取密封包装，存放于干燥环境中。
（3）吸附剂质量的控制。
吸附剂本身必须是干燥的，目前普遍采用的是真空包装的免烘型吸附剂，安装时要求，包装袋一旦打开则必须在5~10min内完成封装，并立即对开关设备抽真空。
对于开袋后当时未用的吸附剂，下次使用前必须进行活化处理，处理后应立即封装。
（4）密封件质量的控制。
要保证密封良好，首先，密封件要选择渗透率小的材质；其次，密封面的加工和组装要有严格的工艺规程。
（5）充气操作环节的控制。
应在周围空气相对湿度≤75％的环境中进行充气，并严格按照有关规程和操作工艺要求进行操作。
充气管子的内部必须干燥、清洁，充气前应先用新气冲洗一遍才能正式对开关设备进行充气。
2.2.3零部件质量问题零部件质量好坏直接关系产品质量的好坏。
SF6充气柜都是免维护或少维护的开关设备，一旦密封箱体内的零部件有质量问题，将极有可能造成整台开关设备的报废。
保证零部件质量就要严格控制零部件的材料、加工工艺和检验方法，其机械强度、电气性能等各方面参数满足产品的要求。
对要求装入的零部件进行严格的检查，对整个装配工艺过程要求给以更加严格的工艺过程控制和工序检验的控制，以保证装配的正确性和一致性。
特别是密封箱体内的传动环节和触头的表面的润滑应该是在整个产品寿命周期内永久有效的，触头的接触压力应该严格控制，开关主回路电阻值寿命周期内满足产品技术要求。
2.2.4箱体变形问题对于气箱体来说要承受很大的压力．特别是在抽真空的时候，选个时候箱体内部要承受很大的压力，如果处理不好变形的问题．很可能导致内部零部件的掼坏，密封处也会滑气。
现在一般的处理方法有对箱体薄弱地方加加强肋，采用等压抽真空的方法，保证其箱内外压力差很小，从而保证箱体不变形。
2.2.5现场装配问题现场装配主要包括并柜安装和出线套管电缆附件安装，安装不当带来的问题主要有漏气和绝缘问题，二者常常同时出现。
装配时要有足够安装空间，便于装配；需要用力矩扳手按照标准要求固定内部的电缆附件连接；由于安装现场的环境条件一般比较差，而充气柜的电气密封和气体密封的连接要求很高，因此对密封连接面的清洁度控制要格外注意；此外，每一项安装前后都要注意观察压力表是否有变化。
1）并柜安装。
并柜安装有母线顶端连接和侧向连接两种方式。
对顶端连接并柜要求相对较低，对侧向连接并柜的要求则很高，侧向连接并柜时，并柜的平面要有平面度的要求，并柜的时候要有导向装置和限位装置，尤其要特别注意各相的同步。
2）电缆附件安装和电缆的固定。
电缆在电缆沟内必须先捋顺，不得拧扭；电缆与充气箱体连接时，一定要保证与箱体底面垂直，在电缆头与出线套管可靠固定后，电缆穿出电缆室前位置必须设置第二个固定点，以确保电缆头连接处不受任何横向力。
对于三芯电缆的安装，要求其分相长度必须足够长，同时，要保证三相线芯长度对称，A、C两相长度一致。
对同一相连接双电缆或三电缆的情况应该特别注意，也要严格按照以上要求执行。
结语充气柜的发展是市场的需要，随着知识的更新和技术的进步，国内制造企业对C-GIS产品认识会越来越深，产品的系列化、智能化将使充气柜能适应更多用户的使用。
尽管其生产标准要求很高，但只要严格按照生产规律和工艺进行生产，切实解决以上问题，就一定能够生产出合格的充气柜产品。
充气柜开关设备的主要技术难题
密封箱体放入适量干燥后的吸附剂，吸附剂主要用来吸附水份以保证密封箱体内的水分含量不致超出标准规定。密封箱体内所有的零部件（包括密封箱体、传动件、触头刀片等）、标准件都要严格按各元件的烘烤温度、烘烤时间进行烘件的封装时间。
SF6开关设备抽真空、充气时，用高纯氮气或六氟化硫气体清洗充气管道，控制管道中水分的含量，制定规范的SF6开关设备生产工艺流程。
常用的SF6气体检漏方法有两种：一是定性检漏即查漏点；二是定量检漏即密封24h后测量密封容积内的气体浓度来推算年泄漏率。
另外还要考虑环境因素对密封性能的影响，如高温或低温条件下密封性能是否满足要求。
2、气体水份含量问题：
SF6气体水分含量是SF6开关质量的主要检测指标之一，其大小直接影响了开关的绝缘水平。
1、密封问题：
漏气率一直是各生产厂家和用户关注的焦点。SF6负荷开关及充气柜年泄漏率都在1%/年以下。开关使用寿命一般都在30年左右。密封要考虑到密封元件的压缩量、寿命、老化、可靠性方面的因素。
当箱体内SF6气体压力下降到大气压力时，似乎内外压力相等，气体不存在泄漏。但从渗透角度考虑，箱体内SF6气体浓度显然高于柜外，SF6气体仍向外渗出，反之箱体外空气浓度高于箱体内，空气又将通过缝隙进入箱体内。时间一长，虽然箱体内气体压力仍为大气压强，但气体成分发生变化。SF6气体所占百分比减少，待SF6比例降到40%时，有可能由于绝缘性能下降而导致事故，因此密封问题必须重视。
SF6负荷开关普遍采用密封圈来实现气体的动静密封（如ABB的SFG、施耐德的SM6开关）；也有极个别采用了不锈钢焊接和密封圈相结合的密封形式（VEI的SF6开关）；C-GIS充气柜的密封方式有焊接密封、密封圈密封及金属波纹管密封等。采用了焊接密封，要保证焊缝的气密性，一般焊接设备和焊接技术达不到要求，至少要用氩弧焊或激光焊接设备进行焊接（目前国内也有几家从国外引进了焊接机械手生产设备），以保证焊接质量。

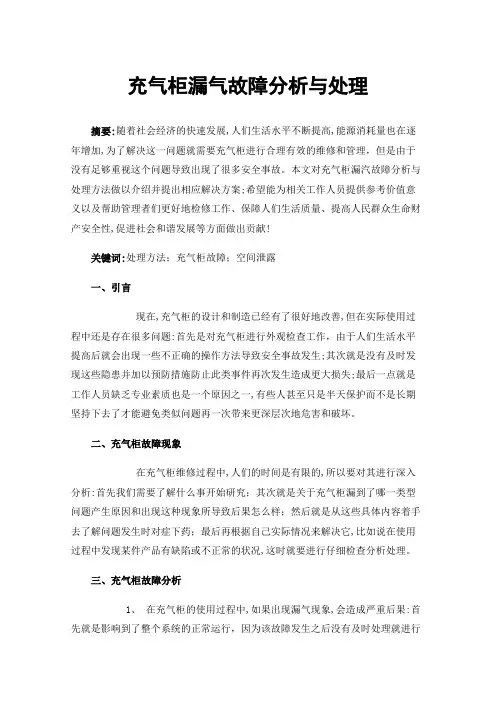

充气柜漏气故障分析与处理
充气柜漏气故障分析与处理摘要:随着社会经济的快速发展,人们生活水平不断提高,能源消耗量也在逐年增加,为了解决这一问题就需要充气柜进行合理有效的维修和管理，但是由于没有足够重视这个问题导致出现了很多安全事故。
本文对充气柜漏汽故障分析与处理方法做以介绍并提出相应解决方案;希望能为相关工作人员提供参考价值意义以及帮助管理者们更好地检修工作、保障人们生活质量、提高人民群众生命财产安全性,促进社会和谐发展等方面做出贡献!关键词:处理方法；充气柜故障；空间泄露一、引言现在,充气柜的设计和制造已经有了很好地改善,但在实际使用过程中还是存在很多问题:首先是对充气柜进行外观检查工作，由于人们生活水平提高后就会出现一些不正确的操作方法导致安全事故发生;其次就是没有及时发现这些隐患并加以预防措施防止此类事件再次发生造成更大损失;最后一点就是工作人员缺乏专业素质也是一个原因之一,有些人甚至只是半天保护而不是长期坚持下去了才能避免类似问题再一次带来更深层次地危害和破坏。
二、充气柜故障现象在充气柜维修过程中,人们的时间是有限的,所以要对其进行深入分析:首先我们需要了解什么事开始研究；其次就是关于充气柜漏到了哪一类型问题产生原因和出现这种现象所导致后果怎么样；然后就是从这些具体内容着手去了解问题发生时对症下药；最后再根据自己实际情况来解决它,比如说在使用过程中发现某件产品有缺陷或不正常的状况,这时就要进行仔细检查分析处理。
三、充气柜故障分析1、在充气柜的使用过程中,如果出现漏气现象,会造成严重后果:首先就是影响到了整个系统的正常运行，因为该故障发生之后没有及时处理就进行检修或者是采用人工操作后再检查维修工作也很容易导致设备损坏和人员伤亡等情况;其次就是对工作人员人身安全有很大隐患问题存在着威胁性因素:比如说在拆装工具时不小心将导电头插入插座上,还有可能会造成火灾事故等等这些都是影响充气柜正常运行的重要原因。
2、第一漏气现象充气柜内的气体从管道流出到储气管,在这个过程中,由于空气流通不畅导致的泄露和污染，这些泄漏主要是通过排污箱排出。
充气柜培训知识点总结
充气柜培训知识点总结一、充气柜的基本知识1. 充气柜的定义和分类充气柜用于储存和输送各种气体，可以分为储气柜和输气柜。
储气柜用于储存气体，输气柜用于输送气体。
按照使用场景的不同，还可以分为家用充气柜和工业用充气柜。
2. 充气柜的结构和原理充气柜一般由气体储存部分、阀门部分、管路连接部分和压力表部分组成。
气体储存部分通常是一种特殊的容器，可以承受一定的内压，并具有一定的防爆性能。
3. 充气柜的使用范围充气柜可以用于存储和输送各种气体，例如空气、氮气、氢气、氧气等。
在家用方面，常见的用途有汽车轮胎充气、球类充气等；在工业方面，常见的用途有工业气体储存、压缩空气储存等。
4. 充气柜的安全注意事项充气柜在使用过程中，需要注意安全事项，包括压力控制、防爆措施、安装位置选择等。
同时，对于不同种类的气体，也需要采取相应的安全措施，避免发生意外事故。
二、充气柜的安装和维护1. 充气柜的安装在安装充气柜时，需要选择一个通风良好、离火源远的位置，避免发生意外。
并且需要使用专业工具和配件来固定充气柜，确保安装牢固。
2. 充气柜的维护充气柜的维护工作包括定期检查压力表、阀门和管路连接处是否有泄漏，并进行相应的维修和更换。
另外，还需要定期对充气柜的内部进行清洁，确保其使用安全。
3. 充气柜的安全操作在操作充气柜时，需要按照相关规定和标准进行操作，确保充气柜的安全使用。
另外，对于不同种类的气体，需要采取不同的操作措施，避免发生危险。
4. 充气柜的故障处理当充气柜发生故障时，需要及时排除故障，避免事故的发生。
一般来说，可以采取对压力表和阀门进行检查，修理或更换损坏的部件。
三、充气柜的常见问题和解决方法1. 充气柜泄漏充气柜泄漏一般是由于管路连接处或阀门处出现问题导致的。
可以通过检查和更换相应的部件来解决这一问题。
2. 充气柜压力异常充气柜压力异常一般是由于压力表损坏或连接处出现问题导致的。
可以通过更换或修理相应的部件来解决这一问题。
造气气柜常见故障及处理
２ ． １ ． ３ 处理
钟罩、 垂 直 导轨 、 桁架 钢结 构 和配重 块等 组成 。钟
罩是 一 个有 拱 顶 的底 面敞 开 的圆筒 结 构 ， 在水 槽 和钟 罩 之 间是 圆筒状 的 活动塔 节 。造气 生产 的半
水煤 气 由进 口水 封 后 ， 经 管 道 穿 过 水 槽底 板 和水
２ ． ２ 气 柜无 法上 升
２ ． ２ ． １ 现象
现 密封 。当 向气 柜压送 气 体 时 ， 钟 罩上 升 ， 其 下部
挂 圈从水 槽 中取 水形 成水 封 ， 封 住 柜 内气 体 ； 钟罩 升 至一定 高度 时 ， 钟罩 下挂 圈 与塔 节上挂 圈 连接 ，
第 ２塔 节上挂 圈立 板 插 入 钟 罩 下挂 圈水 封 ， 第 二
３ ０
氮肥 与合成气
第４ ５卷
第９ 期
２ ０ １ ７ ９ 月
造 气 气 柜 常见 故 障及 处 理
向 宏
（ 湖北新 洋丰合成 氨厂 ， 湖 北荆 门 ４ ４ ８ １ ５ ０ ）
摘 要 ：简要介绍 了气柜的构造 ， 阐述 了气柜正常生产 时出现 的坠落、 泄漏、 卡顿 、 倾斜 等故 障， 论述 了气柜
槽 中 的水进 入钟 罩 ， 实现 气体 的输 入 ， 再 经 出 口管
在 气柜 水槽 外 部 安 装 １根 ２ ５ ｍ ｍ 清 水 管 道 至气 柜容 积 ８ ５ ０ ０ ｍ 钟 罩 顶部 位 置桁 架 上 （ 气
道 穿过 水槽 中的水 和 水 槽 底 板 ， 经 出 口水 封后 排
依靠导轨和导轮保证升降平稳 ， 导轨立柱靠米字
型桁 架槽 钢 连接 固定 ， 气 柜 的重 心 靠塔 节 内壁 和
充气柜生产工艺
充气柜生产工艺充气柜是一种用于储存和运输气体的装置，广泛应用于工业、医疗和科研等领域。
下面将介绍充气柜的生产工艺。
充气柜的生产工艺主要包括以下几个步骤：首先，需要准备充气柜的原材料，主要包括钢板、阀门、密封胶等。
钢板是充气柜的主要构件，需要选择高强度、耐压的优质钢板，以保证充气柜的安全可靠性。
阀门是控制气体进出的关键部件，需要具备良好的密封性和耐高压能力。
密封胶主要用于连接充气柜的各个部件，保证充气柜的密封性能。
接下来，进行钢板的切割和冲孔。
根据充气柜的设计图纸，将钢板切割成适当的尺寸，然后冲孔以便后续的焊接和安装工作。
切割和冲孔需要使用专业的切割机械和冲孔设备，以保证切割和冲孔的精准度和效率。
然后，进行钢板的焊接和拼接。
将切割和冲孔后的钢板进行焊接，通过焊接连接各个部件，形成充气柜的整体结构。
焊接需要使用专业的焊接工具和技术，以保证焊接接头的强度和密封性。
在焊接完成后，还需要对焊接接头进行检测和修补，确保接头的质量符合标准要求。
接着，进行充气柜的表面处理。
将焊接完成的充气柜进行喷砂和喷涂处理，以提高充气柜的耐腐蚀性和美观度。
喷砂可以去除焊接产生的毛刺和氧化物，提供光滑的表面。
喷涂可以形成一层防腐涂层，有效防止充气柜被外界环境侵蚀，延长使用寿命。
最后，进行充气柜的装配和测试。
将主体部件和阀门等配件进行装配，确保充气柜的各个部件正常运行。
同时，对充气柜进行严格的压力测试，以检测其耐压性能和密封性能。
只有通过测试的充气柜才能投入使用。
总结起来，充气柜的生产工艺包括原材料准备、钢板切割和冲孔、焊接和拼接、表面处理、装配和测试等多个步骤。
每个步骤都需要专业的设备、技术和操作人员，严格按照标准要求进行操作，以确保充气柜的质量和性能。
同时，还需要有严格的质量控制和检测体系，对充气柜进行全面的检测和测试，以保证其安全可靠性。
只有在严格的生产工艺和质量控制下，才能生产出高质量的充气柜。
引起全绝缘充气柜出现故障的因素及如何改进
引起全绝缘充气柜出现故障的因素及如何改进全绝缘充气柜的设计必须选用高可靠性的开关元件、足够裕度的绝缘水平使充气柜成为无维修开关柜，那么都有哪些因素会引起充气柜出现故障呢？全绝缘充气柜接点容量不足或接触不良：当接点容量不足或接触不良时，该处局部温度升高，严重时烧断该处载流部，引起对地或相间闪弧，造成绝缘闪络。
早前就有消息称某变电所就发生一起因刀闸下桩头发热烧断造成短路，导致起火爆炸事故。
全绝缘充气柜环境条件的影响：全绝缘充气柜运行的环境条件是发生绝缘事故的主要原因，大气污染不断加剧，逐渐污染了电力设备的绝缘子、套管及母线。
全绝缘充气柜做工问题：制造质量及装配质量对充气柜整体耐压水平有很大的影响，其柜内的有些元件可以通过耐压试验；但其整体却通不过，原因是装配质量差；如紧固螺丝不规则，拧紧后螺杆长出螺母过多，这样不仅缩短了绝缘距离，而且造成电场局部集中；另外，支持瓷柱质量差，动稳定性能差，在短路电流冲击下发生断裂，造成事故扩大。
江苏中盟电气设备有限公司，全绝缘充气柜优质生产商。
国家电网中标单位。
针对全绝缘充气柜而言，还存有很多难题，那麼有什么难题能对其开展改善呢？大家就一起来掌握一下。
1、因为固体绝缘柜长期的直流震动，实际操作震动、碰撞或遭受周边的自然环境的危害而出現裂开，进而造成安全生产事故的产生。
2、全绝缘充气柜一旦有SF6汽体绝缘泄露，将延续性充放电造成绝缘穿透而且易产生两色短路故障常见故障。
3、因为固体绝缘柜绝缘原材料很多应用，因此在加工过程中会造成很多损毁原材料和设备。
如何把这种废料原材料开展回收再利用，进而节约成本，提升利用率是当今遭遇的一大挑戰。
4、现阶段的防护机器设备关键选用传统式的三工装夹具刀闸。
由于每个电源开关位置元器件都被密封性固定不动在一起，因此导致固体绝缘柜的防护断裂面由动、静断路器间的气体及绝缘件的爬电距离来决策。
在开展全绝缘充气柜安裝以前，要搞好全方位的查验，查询有关主要参数是不是切合实际运行的规定以及安装自然环境是不是合乎的安装要求，查寻零配件是否完备，查询全绝缘充气柜自身是不是存有划痕，裂痕，凹形槽等异常现象，要是发觉打气全绝缘充气柜存有出现异常难题，就需要马上联络制造商，商议处理。
分析全绝缘充气柜技术的优缺点
分析全绝缘充气柜技术的优缺点前言全绝缘充气柜如今的技术性早已成熟，在销售市场上也是销售量非常好的产品，然而每一款产品都是有它的优势与劣势，那麼充气柜的优势与劣势是什么呢，全绝缘充气柜具备模块化设计、结构紧凑、可拓展、全绝缘层、密封性性能好的优势。
但其中也不乏一些劣势。
下面，就让我们一起来了解一下，江苏中盟电气设备有限公司全绝缘充气柜生产商。
01模块化设计优势全绝缘充气柜采用模块化设计构造，不一样柜型采用同样的两色间距、铜排高宽比、柜门高宽比。
以完成互相联结，迅速拼装。
劣势全绝缘充气柜因为各高压负荷开关或短路器模块是封闭式在相互的罩壳当中，其联结排列部位及各模块的数量在商品退出后是固定不动不会改变的。
因此电源开关模块件组成的协调能力差。
尤其是商品在运作以后，不方便乃至不能满足拓展的要求。
此外，充气柜因为遭受室内空间的限定，不太可能设计方案成侧进出线柜的方式，不能满足多通道电缆线三相五线的规定。
还有，充气柜因为遭受电压互感器和电压互感器维护保养的限定，没法把电压互感器和电压互感器放进封闭式气箱里，故都没有双电源开关间的计量检定。
02结构紧凑优势10KV环网柜能够将电压互感器独立制成一个模块柜，给环网柜出示开关电源。
或制成计量检定柜对路线开展计量检定。
劣势全绝缘充气柜因为遭受电压互感器维护保养的限定，只有将电压互感器置放于环网柜的角落，从而至今，构件遍布较为分散化，并且因为电压互感器的布线而十分杂乱。
03可拓展，密封性性能好优势10KV环网柜采用规范模块化，每一个程序模块安裝规格一致，程序模块间都能十分便捷的完成联接，为电力网的扩容升級造就了有益的标准。
次之，10KV环网柜采用了电缆护套密不可分包囊的集流母线槽管，拓展全过程中不会有母线槽间联结时的密封性难题，因而密封性性能好，拓展便捷。
04低碳环保优势10KV环网柜采用电缆护套密不可分包囊的集流母线槽管，并根据过渡配合的绝缘层性能好、耐老化、耐紫外光的三元乙丙绝缘层丁字头同电缆线电源插座相接，相互配合密不可分，全绝缘层，密封性性能好，具有防水防汛的工作能力，免维护保养，适用互外。
充气柜生产的主要问题及解决方案
充气柜生产的主要问题及解决方案摘要：所谓充气柜，是将高压元件（如断路器、隔离开关、负荷开关、接地开关、互感器、母线等）密封在充有较低压力的压缩气体（如压缩空气、CO2、SF6、N2，或者是两种气体的混合气体等）的封闭壳体内的一种金属封闭开关设备。
充气柜（C-GIS）自身结构决定了其生产过程中会遇到诸多问题。
本文着重介绍气密性、气体水分含量、零部件质量和现场装配等问题并针对每个问题提出具体的解决方案。
关键词：充气柜；主要问题；解决方案引言充气柜以低压力的绝缘气体为绝缘介质，将各高压元器件全密封，因此，其最大特点是对环境适应性极强，而且由于引入了绝缘气体介质，在增加了可靠性的同时，可以大大缩小产品外形尺寸进而缩小占地面积。
与常规空气绝缘开关柜相比，其在经济性、适用性、可靠性、小型化等方面都具有明显的优势。
1充气柜的优势和发展趋势1.1充气柜的优势充气柜与一般的空气绝缘柜相比拥有以下众多优势：1）由于采用性能优异的压缩气体，大大提高了绝缘性能，压缩气体绝缘性能为空气的2～3倍，并且随着电压等级的升高，优势更加明显。
由于此优点便于设计较小的柜体尺寸，有利于向小型化发展。
目前土地很紧张，小型化发展很有必要；2）由于采用性能优异的压缩气体，有时还能提高灭弧性能；3）由于采用气密式结构，因此不受外界环境（如凝露、污秽、小动物及化学物质等）的影响，可用于恶劣场所；4）由于采用免维护产品结构，大大降低了维修工作，减少了维修费用。
鉴于以上优势，充气柜现在使用比较广泛，国外从事开关设备生产和制造的公司均有此类产品，国内也有很多厂家在进行设计和制造。
1.2充气柜的发展趋势（1）从圆筒形向柜式方向转变。
充气柜现有两种外形上差异极大的机构形式：一种为铝筒式；另一种为钢板封闭式（或称柜式）。
从现有产品看，西门子公司、ABB公司等国际知名大公司都在大力推广其柜式结构的产品。
（2）结构进行简化。
早期研制的C-GIS，分成很多的气室单元，将母线、隔离开关、断路器、电流互感器及电缆出线等用气体隔室隔开。
充气柜现场整改措施
充气柜现场整改措施充气柜是一种用于储存和供应压缩空气的设备，其具有非常重要的作用。
然而，在使用充气柜的过程中，可能会出现一些问题，需要进行现场整改措施。
首先，应该检查充气柜的安装是否符合规范。
充气柜应该安装在平坦、牢固的地面上，并且与其他设备有足够的安全距离。
如果充气柜没有正确安装，可能会发生倾倒、摇晃或其他意外事故。
如果发现问题，需要立即采取措施进行整改，重新安装充气柜，并确保其稳定性和安全性。
其次，需要检查充气柜的电气设备是否正常。
充气柜通常配备电动机和控制装置。
如果电动机运行不正常，可能导致无法正常运行或者发生故障。
同时，电气设备的接地和绝缘也是非常重要的，必须确保其良好操作和有效工作。
如果发现电气设备存在问题，应立即停止使用并通知相关人员进行检修和修理。
第三，需要检查充气柜的安全阀是否正常工作。
充气柜安全阀的作用是在充气过程中释放过多的压力，以保持设备的安全运行。
如果安全阀失效，可能造成充气柜内部压力过高，导致设备损坏或爆炸。
因此，在现场进行整改时，必须检查和测试安全阀的工作状态，并及时更换损坏或失效的安全阀。
此外，还需要定期检查充气柜的压力表和压力传感器。
这些设备用于监测充气柜内部的压力情况。
如果压力表失灵或传感器故障，可能导致无法准确控制充气柜的压力，增加发生事故的风险。
所以在现场整改时，要检查这些设备的工作情况，并确保其正常运行。
最后，应该注意保养和维护充气柜。
充气柜需要定期清洁、润滑和维护，以确保其正常运行。
同时，要注意查看和修复漏气和其他易损件，以防止设备故障和事故发生。
在整改过程中，要对充气柜进行彻底的检查和维修，并建立相关的检修记录和文件，以便日后追踪和管理。
总的来说，充气柜现场整改的措施包括检查安装情况、维修电气设备、测试安全阀、检查压力表和压力传感器，以及保养和维护充气柜。
这些措施可以保证充气柜的正常运行和安全使用，并减少事故发生的风险。
同时，要建立健全的管理制度和培训计划，提高相关人员的安全意识和技术能力，以确保充气柜的长期稳定运行。
充气柜产品质量提升的措施和方法
充气柜产品质量提升的措施和方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、现状分析充气柜作为一种常见的家用储物家具，近年来在市场上越来越受到消费者的青睐。
