新人教版九年级物理全册-15.5《串并联电路中电流的规律》习题(含答案)
《15.5 串、并联电路中电流的规律》
课前预习
1.连接电路时，开关应；将电流表接入电路中时，应先用量程试触，若示数小于 A，则在改用量程。
2串联电路中的电流处处，用代数式表示为：。
3.并联电路干路中的电流等于各支路电流，用代数式表示为：
2. 在探究并联电路中的电流关系时，小明同学用电流表测出A．B．C三处的电流分别为I A ＝05A，I B＝03A，I C＝02A，在表格中记录数据后，下一步首先应该做的是：（）A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
3. 如图L l和L2是两只完全相同的灯泡，当电流表A l的示数为04A
时，电流表A2、A3的示数分别是 ( )
A．04A， 04A B．08A，08A
C．04A, 08A D．08A，04A
4. 如图电路中，当开关S闭合时，电流表A1的读数为0.3A，电流
表A的读数为0.5A。
则通过电阻R2的电流大小为 A.
5. 振华同学用电流表测图甲所示的两个灯泡的电流时，电流表A1
和A2表盘上指针分别处于图乙、丙所示的位置，则通过灯泡L1的电
流是A，通过灯泡L2的电流是A．
达标练习
6. 如图所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合
后，电流表示数为0.3A，则通过灯L1的电流大小为，则通
过灯L2的电流大小为。
7.如图所示电路，电流表A1测量的是通过灯的电流，A2测量
的是的电流。
如果A1、A2的示数分别是0.1A、0.5A，则通
过灯L2的电流大小为 A。
8.有两盏灯炮接在同一电路中，用电流表测得通过灯泡L1的电流
是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮
是联。
9. 如图所示的电路中，A处导线直径小于B处导线直径，那么通过A处和B处的电流的关系是I A I B。
10.有一电路上串联着20只灯泡，如果电源插头处的电流为200mA，那么通过每只小灯泡的电流是：（）
A、10 mA
B、20 mA
C、200 mA
D、100 mA
11.图中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A。
则电流表A1和A2的示数分别是：（）
A．0.8A，0.4A
B．0.4A，0.8A
C．1.2A，0.4A
D．1.2A，0.8A
12.下图是同学们设计的用电流表测量干路中电流的电路图，其中正确的是（）
13.如图是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（）
A．开关S同时控制灯泡L1、L2 B．灯L1、L2是并联的
C．电流表测量灯L1的电流 D．电流表测量灯L2的电流
14.某家用电器正常工作时，测得通过用电器饿电流是1A，则此用电器可能是（）
A．家用1.5匹“海信”空调 B．日光灯
C．家用“西门子”电冰箱 D．“美的”落地扇
15. 小名将两只不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（）
A．发光强的灯泡中的电流大 B．发光暗的灯泡中的电流小
C．两灯中的电流一样大 D．发光暗的灯泡可能没有接触好
16.如下图所示，已知通过灯L1的电流为0.4A，通过灯L2的电流为0.6A。
要求：
①用电流表A2测量干路电流，A1测量通过灯L1中的电流，用铅笔线代替导线，把图所示的实物元件连接起来，导线不准交叉。
②在虚线框中画出对应的电路图。
③在图中标出电流表A2的指针位置，并标出A2所用的接线柱。
第5节串、并联电路中电流的规律
随堂练习 1.0.2 2. B 3. C 4.0.2 5.0.36 0.18
达标练习 6. 0.3A ， 0.3A 7. L1、L2 0.4 8.并 9.= 10.C 11.D 12.B 13.C 14.C 15.C
16.如图所示。
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题(含答案)
人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则（）A．两灯是串联连接的B．流过L1的电流是2.6AC．流过L1的电流是2AD．干路电流是3.2A2．如图所示的电路中，闭合开关，两灯泡均发光，A1的示数为0.9A，A2的示数为0.3A通过灯泡L1电流为（）A．0.3A B．0.6A C．0.9A D．1.2A3．在图所示的电路中，电源两端电压保持不变，下面有关这个电路的说法中正确的是（）A．断开开关S2、S3，闭合开关S1时，电流表A2的示数大于A1的示数B．断开开关S1，闭合开关S2、S3时，电流表A1的示数大于A2的示数C．若同时闭合三个开关，灯泡L1、L2并联D．若闭合开关S1、S2，断开开关S3，灯泡L1、L2串联4．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中说法正确的是（）A．I a＝I d B．I a＝I cC．I a＝I b D．I d＝I c5．如图，电源电压不变，闭合开关S、S1时灯泡L正常发光，若再断开开关S1，则（）A．灯泡变暗，电流表示数变小B．灯泡变亮，电流表示数变大C．灯泡亮度不变，电流表示数变小D．灯泡亮度不变，电流表示数变大6．如图所示，闭合开关后，灯泡L1比L2亮，电流表A2的示数为0.3 A。
下列说法正确的是（）A．A1的示数小于0.3 AB．A1的示数大于0.3 AC．A1的示数等于0.3 AD．A1的示数与A2的示数无法比较7．下列关于电路的说法中正确的是（）A ．闭合开关时，流经离电源较近的灯的电流一定比较大B ．很多宾馆采用房卡插卡取电，房卡相当于电路中的电源C ．并联电路中，某一用电器内部断路，其余用电器也不能工作D ．串联电路中，开关可以连接在靠近电池的正极或负极处，也可以连接在用电器之间8．如图所示的电路中，闭合开关后，电流表1A 的示数为0.2A ，电流表2A 的示数为0.5A ，下列说法正确的是（ ）A ．通过灯1L 的电流为0.5AB ．通过灯1L 的电流为0.2AC ．通过灯2L 的电流为0.5AD ．通过灯2L 的电流为0.2A9．如图所示，开关S 闭合后，甲、乙两电流表的示数分别为0.18A 和0.16A ，造成两个电流表示数不同的原因可能是（ ）A ．电流表使用前未调零的缘故B ．灯泡1L 和2L 的规格不同C ．电流表在电路中的位置不同D ．灯泡1L 和2L 在电路中的位置不同10．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A 1、A 2的示数都如图乙所示，以下说法正确的是（ ）A．两灯是串联连接的B．流过L1的电流是1.5AC．流过L2的电流是1.2A D．干路电流是1.8A二、填空题11．在如图所示的电路中，闭合开关S后，两个电流表的指针指在同一位置，则电流表A的读数为A，通过灯L1的电流为A。

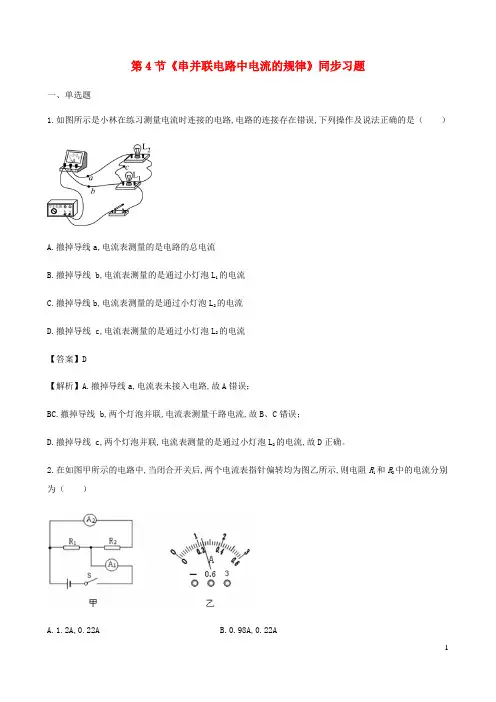

九年级物理全册15.5串并联电路中电流的规律练习含解析新版新人教版
