BHE-336F(D)微机防孤岛保护测控装置说明书要点
系列保护测控装置技术使用说明书
一、前言迅猛发展的电子技术促进了与之关联行业整体技术水平的增长，保护测控装置的CPU由当年的8位、16位单片机升级为现今32位处理器，慢速的串行通讯技术逐渐被现场总线或以太网通讯技术取代，复杂昂贵的CPU系统外围扩展也为经济优化的片上系统（SOC）让路。
我公司顺应技术发展及用户的要求，不断学习创新，将最新的电力电子技术与传统的电力保护、测制理论相结合，总结多年电力系统产品开发及工程实际经验，以TI公司最新32位DSP芯片TMS320F2812为核心，成功开发了RSP2000硬件平台，顺利完成了产品的升级换代。
二、总则RSP2000系列产品广泛吸取了国内外现有的技术和经验，在技术上锐意创新，其产品(系列)涵盖了110kV及以下电压等级的输配电线路、主设备的保护和测量控制系统，并提供了各个电压等级的变电站、发电厂自动化的完整解决方案。
RSP2000系列产品的开发研制，其根本基础是多年来变电站自动化技术的成功经验，特别是分层分布式系统结构的实践，使变电站、发电厂自动化系统的结构和性能发生了重大的变化。
在强化分层分布概念上，本系统不但强化间隔层设备及功能配置的合理分布，同时也强调变电站、发电厂层功能及配置的可组态、可移植性；通过采用高标准化的硬件平台及多种运行维护分析工具，强化了变电站、发电厂设备的运行信息透明化程度，消除不明原因的事故，提高产品设计水平。
RSP2000系列产品直接采用现场总线通信技术，系统内部各模块之间采用增强型无瓶颈的平衡式eCAN通信方式，从而实现了一整套快速响应系统。
2.1适用范围RSP2000系列微机保护控制自动化系统广泛适用于110Kv及以下电压等级变电站、发电厂、开关站及用户变的新建与改造工程。
2.2RSP2000微机保护装置主要特点●高标准硬件设计：多CPU设计,主CPU采用主频高达150MHz的32位DSP及总线不出芯片技术，A/D转换为14位同步芯片，精度高、响应快、系统稳定性好；●人机界面友好：液晶中文显示，实时更新，操作简单方便，菜单简洁明了；●可靠的自检功能：完善的装置自我诊断功能，使维护简便，提高了安全运行可靠性；●高标准的电磁兼容性能：RSP2000系列微机保护控制自动化系统对提高产品的整体电磁兼容性能给予了前所未有的重视。
光伏风能反(防)孤岛保护装置3U使用说明书2.1
TC-3087反孤岛保护装置技术使用说明书保定特创电力科技有限公司第一章概述清洁电源并网供电系统，与其公众电网配电系统（由一台10kV/0.4 kV配电变压器供电）一起并网供电。
由于并网系统地外部原因或自然原因,很有可能造成本地电源系统孤岛运行,这对于现场的发电设备和系统电网危害都很大,一般逆变器和风电发电系统都自带防孤岛的功能,但是为了安全可靠,外部并网点也可安装防孤岛的保护装置,在发生孤岛现象时,作为后备保护可以快速切出分布式孤岛电源,由此本装置可以完全满足此功能。
本装置的任务是对配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制。
采用专门为其设计的微机装置和控制电路，这样可以孤岛保证保护动作快速性和控制的准确性。
1TC-3087防孤岛保护装置的分类及适用范围根据不同的测控对象，TC-3087适用于380V并网的逆变器模块的防孤岛保护装置。
TC-3000系列的装置型号分类及适用范围如下：TC - 3 0 8 7设计序号0：变电站通讯管理单元1：线路保护装置2：变压器差动保护装置3：变压器后备（或厂用变等）保护装置4：电容器保护装置5：电动机保护装置6：逆功率、谐波装置7：备用电源自投装置8：防孤岛保护装置9：PT并列监测装置保护系列产品代号特创系列产品2TC-3087防孤岛保护装置主要特点2.1 TC-3087装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。
2.2 装置采用了高性能处理器和高分辨率的A/D转换器，每周波32点采样，结合专用的测量CT，保证了遥测量的高精度。
2.3 保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。
2.4装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。
2.5 设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。
继电保护测试仪说明书
微机继电保护测试仪使用说明书目录目录 (1)第一部分微机继电保护测试仪使用说明 (3)第一章装置特点与技术参数 (4)第二章装置硬件结构 (6)第三章单机操作模块功能说明 (8)第四章外接PC机操作说明 (21)第二部分继保软件操作说明 (21)第五章软件操作方法简介 (22)第六章交流试验 (24)第七章直流试验 (32)第八章状态系列 (34)第九章谐波叠加试验 (38)第十章频率及高低周试验 (41)第十一章功率方向及阻抗试验 (45)第十二章同期试验 (49)第十三章整组试验Ⅰ和Ⅱ (54)第十四章距离和零序保护 (59)第十五章线路保护 (64)第十六章阻抗特性 (70)第十七章差动保护 (73)第十八章 6-35KV微机线路保护综合测试 (80)附录1：外接电脑串行通信口的设置 (85)附录2：插接U盘等设备时设备驱动安装方法 (87)附录3：各种继电器的试验方法 (87)第一部分继保使用说明第一章装置特点与技术参数第一节主要特点◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。
每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。
可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
开机即可使用，操作方便快捷。
◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
BP2B微机母线保护装置技术说明书V
1 概述 (3)1.1 应用范围 (3)1.2 保护配置 (3)1.3 主要特点 (3)2 技术参数 (3)2.1 额定参数 (3)2.2 功耗 (4)2.3 交流回路过载能力 (4)2.4 输出接点容量 (4)2.5 装置内电源 (4)2.6 主要技术指标 (4)2.7 环境条件 (4)2.8 电磁兼容 (5)2.9 绝缘与耐压 (5)2.10 通讯 (5)2.11 机械性能 (5)3 装置原理 (5)3.1 母线差动保护 (5)3.1.1 起动元件 (6)3.1.2 差动元件 (6)3.1.3 TA（电流互感器）饱和检测元件 (8)3.1.4 电压闭锁元件 (8)3.1.5 故障母线选择逻辑 (9)3.1.6 差动回路和出口回路的切换 (10)3.2 母联（分段）失灵和死区保护 (12)3.3 母联（分段）充电保护 (13)3.4 母联（分段）过流保护 (14)3.5 电流回路断线闭锁 (15)3.6 电压回路断线告警 (16)3.7 母线运行方式的电流校验 (16)3.8 断路器失灵保护出口 (16)3.8.1 与失灵起动装置配合方式 (16)3.8.2 自带电流检测元件方式 (17)3.8.3 失灵电压闭锁元件 (17)3.8.4 母线分列运行的说明 (17)4 整定方法与参数设置 (19)4.1 参数设置的说明 (19)4.1.1 装置固化参数 (19)4.1.2 装置系统参数 (19)4.1.3 装置使用参数 (20)4.2 整定值清单 (21)4.3 整定方法 (22)4.3.1 母差保护定值整定方法 (22)4.3.2 断路器失灵保护出口定值整定方法 (24)4.3.3 母联失灵保护定值整定方法 (25)4.3.4 充电保护定值整定方法 (25)4.3.5 母联过流保护定值整定方法 (25)4.3.6 TA断线定值整定方法 (25)4.3.7 失灵保护过流定值整定方法 (25)5 装置硬件介绍 (26)5.1 硬件概述 (26)5.2 机箱结构与面板布置 (26)5.3 机箱背面布置和插件功能简介 (29)5.3.1 主机插件—— BP320 (31)5.3.2 管理机插件—— BP321 (31)5.3.3 保护单元插件—— BP330 (31)5.3.4 光耦输入、输出和电源检测插件—— BP331 (31)5.3.5 电压闭锁插件—— BP332 (32)5.3.6 出口信号、告警信号插件—— BP333 (32)5.3.7 辅助电流互感器插件—— BP310 (32)5.3.8 辅助电压互感器插件—— BP311 (32)5.3.9 电源模块插件—— BP360、BP361 (32)5.4 装置原理图 (32)6 装置使用说明 (34)6.1 界面显示 (34)6.1.1 主界面 (34)6.1.2 一级界面 (35)6.1.3 二级界面 (38)6.2 装置调试与投运 (40)6.2.1 调试资料准备 (40)6.2.2 试验仪器 (40)6.2.3 通电前检查 (41)6.2.4 上电检查 (41)6.2.5 预设 (41)6.2.6 定值整定 (42)6.2.7 整机调试 (42)6.2.8 投入运行与操作 (44)6.3 注意事项 (45)1 概述1.1 应用范围BP-2B 微机母线保护装置，适用于500KV 及以下电压等级，包括单母线、单母分段、双母线、双母分段以及 211接线在内的各种主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
HKGD601新能源防孤岛装置说明书

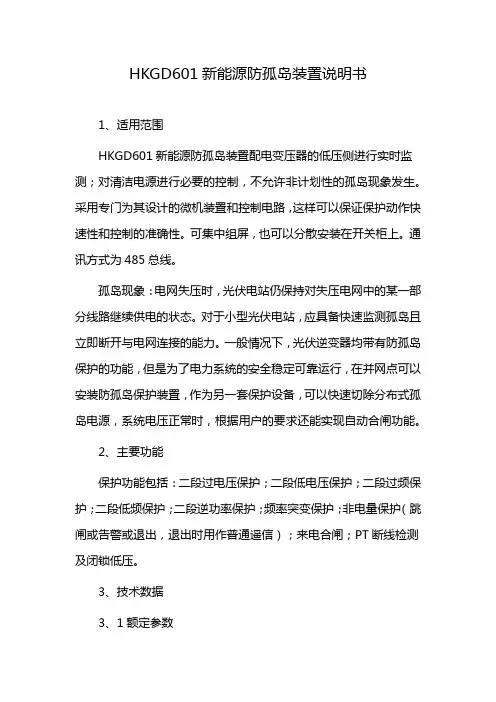

HKGD601新能源防孤岛装置说明书1、适用范围HKGD601新能源防孤岛装置配电变压器的低压侧进行实时监测；对清洁电源进行必要的控制，不允许非计划性的孤岛现象发生。
