最新开关电源控制芯片M51995及其应用
开关电源控制芯片M51995及其应用引言M51995A是一专门为AC/DC变换设计的离线式开关电源初级PWM控制芯片。
该芯片内置大容量图腾柱电路，可以直接驱动MOSFET。
M51995A不仅具有高频振荡和快速输出能力，而且具有快速响应的电流限制功能。
它的另一大特点是过流时采用断续方式工作。
芯片的主要特征如下：500kHz工作频率；输出电流达±2A，输出上升时间60μs，下降时间40μs；起动电流小，典型值为90μA；起动电压和关闭电压间压差大：起动电压为16V，关闭电压为10V；改进图腾柱输出方法，穿透电流小；过流保护采用断续方式工作；用逐脉冲方法快速限制电流；欠压、过压锁存电路。
2管脚排列及说明管脚排列见图1。
各引脚定义如下：COLLECTOR：图腾柱输出集电极Vout：图腾柱输出EMITTER：图腾柱输出发射极VF：VF控制端ON/OFF：工作使能端OVP：过压保护端DET：检测端F/B：电压反馈端T－ON：计时电阻ON端CF：计时电容端T－OFF：计时电阻OFF端CT：断续方式工作检测电容端GND：芯片地CLM－：负压过流检测端CLM＋：正压过流检测端图1M51995AP管脚排列图2M51995A的原理框图Vcc：芯片供电端3工作原理M51995A的原理框图如图2所示。
它主要由振荡器、反馈电压检测变换、PWM比较、PWM锁存、过压锁存、欠压锁存、断续工作电路、断续方式和振荡控制电路、驱动输出及内部基准电压等部分组成。
（1）振荡器振荡电路的等效电路如图3所示。
CF电压由于恒流源的充放电而呈三角波。
在正常工作时图3振荡器等效电路充电电流为I1=UT－on/Ron放电电流为I2=UT－off/Roff＋UT－on/16Ron振荡周期为T=(UOSCH－UOSCL)CF/(I1＋I2)其中（UOSCH－UOSCL）为三角波的峰峰值，UOSCH≈4.4V，UOSCL≈2.0V，UT－on≈4.5V，UT－Off≈3.5V。
开关电源控制芯片M51995

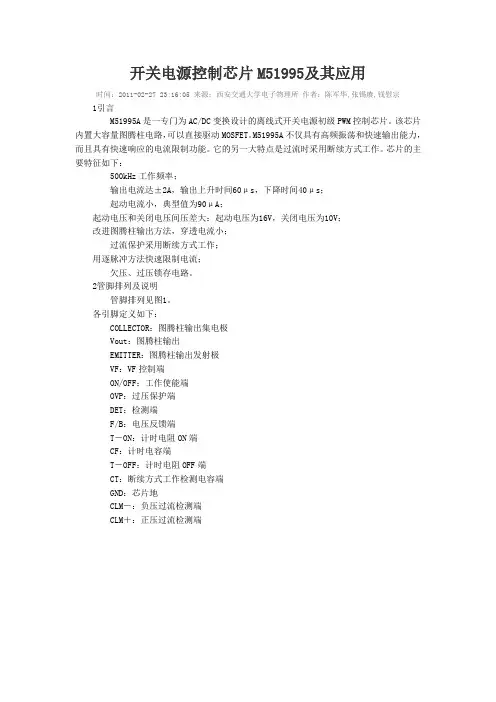

开关电源控制芯片M51995及其应用时间：2011-02-27 23:16:05 来源：西安交通大学电子物理所作者：陈军华,张锡赓,钱慰宗1引言M51995A是一专门为AC/DC变换设计的离线式开关电源初级PWM控制芯片。
该芯片内置大容量图腾柱电路，可以直接驱动MOSFET。
M51995A不仅具有高频振荡和快速输出能力，而且具有快速响应的电流限制功能。
它的另一大特点是过流时采用断续方式工作。
芯片的主要特征如下：500kHz工作频率；输出电流达±2A，输出上升时间60μs，下降时间40μs；起动电流小，典型值为90μA；起动电压和关闭电压间压差大：起动电压为16V，关闭电压为10V；改进图腾柱输出方法，穿透电流小；过流保护采用断续方式工作；用逐脉冲方法快速限制电流；欠压、过压锁存电路。
2管脚排列及说明管脚排列见图1。
各引脚定义如下：COLLECTOR：图腾柱输出集电极Vout：图腾柱输出EMITTER：图腾柱输出发射极VF：VF控制端ON/OFF：工作使能端OVP：过压保护端DET：检测端F/B：电压反馈端T－ON：计时电阻ON端CF：计时电容端T－OFF：计时电阻OFF端CT：断续方式工作检测电容端GND：芯片地CLM－：负压过流检测端CLM＋：正压过流检测端图1M51995AP管脚排列图2M51995A的原理框图Vcc：芯片供电端3工作原理M51995A的原理框图如图2所示。
它主要由振荡器、反馈电压检测变换、PWM比较、PWM锁存、过压锁存、欠压锁存、断续工作电路、断续方式和振荡控制电路、驱动输出及内部基准电压等部分组成。
（1）振荡器振荡电路的等效电路如图3所示。
CF电压由于恒流源的充放电而呈三角波。
在正常工作时图3振荡器等效电路充电电流为I1=UT－on/Ron放电电流为I2=UT－off/Roff＋UT－on/16Ron振荡周期为T=(UOSCH－UOSCL)CF/(I1＋I2)其中（UOSCH－UOSCL）为三角波的峰峰值，UOSCH≈4.4V，UOSCL≈2.0V，UT－on≈4.5V，UT－Off≈3.5V。
(整理)开关电源控制芯片M51995及其应用
引言M51995A是一专门为AC/DC变换设计的离线式开关电源初级PWM控制芯片。
该芯片内置大容量图腾柱电路，可以直接驱动MOSFET。
M51995A不仅具有高频振荡和快速输出能力，而且具有快速响应的电流限制功能。
它的另一大特点是过流时采用断续方式工作。
芯片的主要特征如下：500kHz工作频率；输出电流达±2A，输出上升时间60μs，下降时间40μs；起动电流小，典型值为90μA；起动电压和关闭电压间压差大：起动电压为16V，关闭电压为10V；改进图腾柱输出方法，穿透电流小；过流保护采用断续方式工作；用逐脉冲方法快速限制电流；欠压、过压锁存电路。
2管脚排列及说明管脚排列见图1。
各引脚定义如下：COLLECTOR：图腾柱输出集电极Vout：图腾柱输出EMITTER：图腾柱输出发射极VF：VF控制端ON/OFF：工作使能端OVP：过压保护端DET：检测端F/B：电压反馈端T－ON：计时电阻ON端CF：计时电容端T－OFF：计时电阻OFF端CT：断续方式工作检测电容端GND：芯片地CLM－：负压过流检测端CLM＋：正压过流检测端图1M51995AP管脚排列图2M51995A的原理框图Vcc：芯片供电端3工作原理M51995A的原理框图如图2所示。
它主要由振荡器、反馈电压检测变换、PWM比较、PWM锁存、过压锁存、欠压锁存、断续工作电路、断续方式和振荡控制电路、驱动输出及内部基准电压等部分组成。
（1）振荡器振荡电路的等效电路如图3所示。
CF电压由于恒流源的充放电而呈三角波。
在正常工作时图3振荡器等效电路充电电流为I1=UT－on/Ron放电电流为I2=UT－off/Roff＋UT－on/16Ron振荡周期为T=(UOSCH－UOSCL)CF/(I1＋I2)其中（UOSCH－UOSCL）为三角波的峰峰值，UOSCH≈4.4V，UOSCL≈2.0V，UT－on≈4.5V，UT－Off≈3.5V。
芯片输出最大脉宽为三角波的上升时间，而三角波的下降时间则为死区时间。
M51995A笔记本电脑电源适配器控制芯片
F/B DET GNDV CCON/OFFOVP (shut down)Oscillator capacitanceCFOscillator resistanceT-ON (ON duty)Oscillator resistance T-OFF (OFF duty)VFCLM++Current limitCLM −−Current limitCTIntermittent operation determine capacitanceCollectorV OUT Emitter123456781615141312111091234567820191817161514139101211CollectorM51995APM51995AFPV OUT EmitterVF ON/OFFOVP DET F/BCollectorV OUT EmitterVFON/OFFHeat sink pinOVP DETF/B V CC CLM+CLM −GND CT T-OFF CF T-ONV CC CLM+CLM −GND CT T-OFF CF T-ONHeat sink pin Ｍ５１９９５Ａ是ＭＩＴＳＵＢＩＳＨＩ公司专门为ＡＣ／ＤＣ转换设计的离线式开关电源初级ＰＷＭ控制芯片。
该芯片内置的大容量图腾柱电路可以直接驱动ＭＯＳＦＥＴ。
它不仅具有高频振荡和快速输出能力，还具有快速响应的电流限制功能。
除此之外，该芯片过流时可以采用断续方式工作。
Ｍ５１９９５Ａ Ｍ５１９９５Ａ的内部电路框图 Ｍ５１９９５Ａ的针脚封装图 Ｍ５１９９５Ａ的各引脚功能引脚号引脚名称引脚功能16P4封装20P2N-A封装11COLLECTOR图腾柱输出集电极22V OUT图腾柱输出33EMITTER图腾柱输出发射极44VF VF控制端57ON/OFF工作使能端68OVP过压保护端79DET检测端810F/B电压反馈端911T-ON计时电阻ON端1012CF计时电容端1113T-OFF计时电阻OFF端1214CT断续方式工作检测电容端1317GND接地端1418CLM-负压过流检测端1519CLM+正压过流检测端1620V CC电源电压输入端 Ｍ５１９９５Ａ的典型应用电路图。
基于M51995A的开关电源设计
基于M51995A的开关电源设计【摘要】论文介绍了PWM控制芯片M51995A的工作特性和原理，并以此为核心设计了一种新型开关稳压电源。
介绍了开关电源的设计过程，利用三端稳压器TL431配合M51995A实现了对电源电压的控制和稳压输出，采用光耦器件实现了输入/输出的隔离和反馈。
并在电源电路中加入了热敏电阻以及过压、过流保护等保护措施。
测试结果表明，设计的开关电源稳压性能优良、纹波小、过载能力大等优点。
【关键词】M51995A；开关电源；PWM【Abstract】The paper introduces a new-type switching power supply with stabilized voltage, based on the working characteristics and principles of PWM control chip. The paper presents how to design this switching power supply—using M51995A with the support of three terminal regulator TL431 to achieve voltage control、stablization and output of power supply, using optocoupler to realize isolation and feedback of input/output. The design also adds safety precautions such as thermistance、overvoltage and overcurrent pretection. As the testing result shows, the switching power supply based on this paper’s design has good performance in voltage stablization、produced corrugation、overload.【Key words】M51995A；Ｓwitching power supply；PWM0 引言开关电源替代传统的铁芯变压器电源，是时代的进步、科学的发展。
