建构筑物沉降缝伸缩缝防震缝隐蔽检查记录
幕墙的伸缩缝、变形缝、沉降缝、防震缝及墙面转角处的构件节点隐蔽工程验收记录
苏 MQ2.4.3
南京新城科技园C15地块
张成林
专业工长
顾荣昌
/
专业工长
/
幕墙安装工程
PL001、PL002、PL03-PL08
隐蔽工程验收 内容和设计及
规范要求
《建筑装饰装修工程质量验收规范》GB 50210-2001
《金属与石材幕墙工程技术规范》 JGJ 133-2001
《玻璃幕墙工程技术规范》
最新版幕墙的伸缩缝、变形缝、沉降缝、防震缝及墙面转角处的构 件节点隐蔽工程验收记录
工程名称 施工 建科研设计大楼幕墙工程
和兴玻璃铝业（上海）有限公司
工程地点 项目经理
分包单位
/
分包负责人
分部工程
外立面幕墙装饰工程
分项工程名称
隐蔽工程名称
变形缝构件节点隐蔽工程
施工图编号
JGJ 102-2003
隐蔽工程 验收部位
H轴主楼西立面 2-8层屋面
施工单位自查记录
使用的主要材料检查记录 变形缝材质、规格、数量符合设计及规范要求
施工质量检查记录
1.采用变形缝成品，其材质、规格、数量符合设计 及规范要求。 2.变形缝构造、施工处理符合设计及规范要求。 3.罩面平整、宽窄一致，无凹瘪和变形。 4.变形缝罩面与两侧幕墙结合无渗漏。
监理(建设)单位验收意见： 监理工程师：
年月 日
施工单位检查意见： 质量员：
项目经理： 年月日
江苏省建设工程质量监督总站监制
建筑变形缝(伸缩缝、沉降缝、防震缝)设置原则及构造要求
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置标准及结构要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝。
因为温度改变，地基不均匀趁降和地震原因影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立改变。
这种将建筑物垂直分开预留缝称为变形缝，包含伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置变形缝。
2、需要设缝情况①建筑物长度超出一定程度；②建筑平面复杂，改变较多；③建筑中结构类型改变较大。
3、设置标准设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构改变较大处于垂直方向预留缝隙，将基础以上建筑构件全部断开，分为各自独立能在水平方向自由伸缩部分。
基础部分因受温度改变影响较小，通常不须断开。
4、缝间距伸缩缝最大间距应依据不一样材料结构而定，详见混凝土结构设计规范（）。
P112页表9.1.1分别列出了多种砌体结构和钢筋混凝土结构房屋伸缩缝最大间距。
5、缝结构伸缩缝宽度通常为20-40mm，通常采取30mm。
6、其它要求在结构处理上，砖混结构可采取单墙方案，也可采取双墙方案；框架结构可采取双柱双梁方案，也可采取挑梁方案。
①墙体伸缩缝结构：墙体伸缩缝通常做成平缝形式，当墙体厚度在240mm以上时，也能够做成错口缝、企口缝等形式。
外墙变形缝常见麻丝沥青、泡沫塑料条、油膏等有弹性防水材料填缝，缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理；内墙变形缝通常结合室内装修用木板、各类金属板等盖缝处理。
②楼地板伸缩结构：楼地板伸缩缝缝内常见麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理，上铺金属、混凝土或橡塑等活动盖板。
其结构处理需满足地面平整、光洁、防水、卫生等使用要求。
顶棚伸缩缝需结合室内装修进行，通常采取金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以确保缝两侧构件能在水平方向自由伸缩变形。
③屋面伸缩缝结构：屋顶伸缩缝关键有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时，则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水结构。

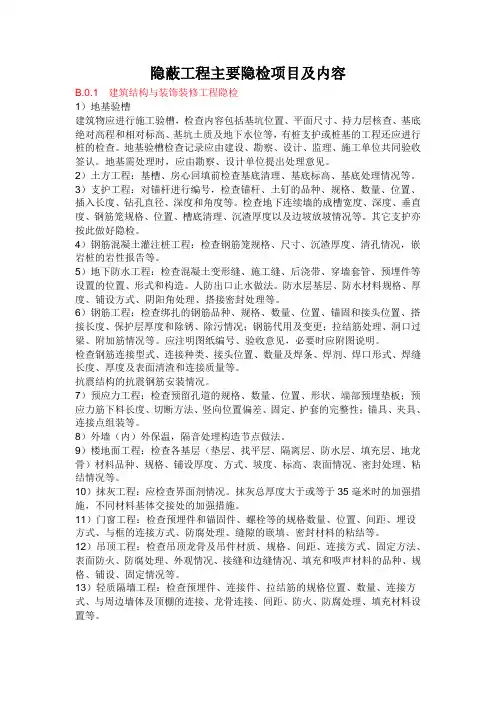

隐蔽工程主要隐检项目及内容
隐蔽工程主要隐检项目及内容B.0.1 建筑结构与装饰装修工程隐检1）地基验槽建筑物应进行施工验槽，检查内容包括基坑位置、平面尺寸、持力层核查、基底绝对高程和相对标高、基坑土质及地下水位等，有桩支护或桩基的工程还应进行桩的检查。
地基验槽检查记录应由建设、勘察、设计、监理、施工单位共同验收签认。
地基需处理时，应由勘察、设计单位提出处理意见。
2）土方工程：基槽、房心回填前检查基底清理、基底标高、基底处理情况等。
3）支护工程：对锚杆进行编号，检查锚杆、土钉的品种、规格、数量、位置、插入长度、钻孔直径、深度和角度等。
检查地下连续墙的成槽宽度、深度、垂直度、钢筋笼规格、位置、槽底清理、沉渣厚度以及边坡放坡情况等。
其它支护亦按此做好隐检。
4）钢筋混凝土灌注桩工程：检查钢筋笼规格、尺寸、沉渣厚度、清孔情况，嵌岩桩的岩性报告等。
5）地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙套管、预埋件等设置的位置、形式和构造。
人防出口止水做法。
防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。
6）钢筋工程：检查绑扎的钢筋品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度和除锈、除污情况；钢筋代用及变更；拉结筋处理、洞口过梁、附加筋情况等。
应注明图纸编号、验收意见，必要时应附图说明。
检查钢筋连接型式、连接种类、接头位置、数量及焊条、焊剂、焊口形式、焊缝长度、厚度及表面清渣和连接质量等。
抗震结构的抗震钢筋安装情况。
7）预应力工程：检查预留孔道的规格、数量、位置、形状、端部预埋垫板；预应力筋下料长度、切断方法、竖向位置偏差、固定、护套的完整性；锚具、夹具、连接点组装等。
8）外墙（内）外保温，隔音处理构造节点做法。
9）楼地面工程：检查各基层（垫层、找平层、隔离层、防水层、填充层、地龙骨）材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、密封处理、粘结情况等。
10）抹灰工程：应检查界面剂情况。
抹灰总厚度大于或等于35毫米时的加强措施，不同材料基体交接处的加强措施。
隐蔽工程检查内容
附录B 隐蔽工程主要隐检项目及内容B.1 建筑结构与装饰装修工程隐检1．地基验槽：建筑物应进行施工验槽，检查内容包括基坑位置、平面尺寸、持力层核查、基底绝对高程和相对标高、基坑土质及地下水位等，有桩支护或桩基的工程还应进行桩的检查。
地基验槽检查记录应由建设、勘察、设计、监理、施工单位共同验收签认。
地基需处理时，应由勘察、设计单位提出处理意见。
2．土方工程：基槽、房心回填前检查基底清理、基底标高、基底处理情况等。
3．支护工程：对锚杆进行编号，检查锚杆、土钉的品种、规格、数量、位置、插入长度、钻孔直径、深度和角度等。
检查地下连续墙的成槽宽度、深度、垂直度、钢筋笼规格、位置、槽底清理、沉渣厚度以及边坡放坡情况等。
其他支护亦按此做隐检。
4．钢筋混凝土灌注桩工程：检查钢筋笼规格、尺寸、沉渣厚度、清孔情况，嵌岩桩的岩性报告等。
5．地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙套管、预埋件等设置的位置、形式和构造。
人防出口止水做法。
防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。
6 ．钢筋工程：检查绑扎的钢筋品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度和除锈、除污情况；钢筋代用及变更；拉结筋处理、洞口过梁、附加筋情况等。
应注明图纸编号、验收意见，必要时应附图说明。
检查钢筋连接型式、连接种类、接头位置、数量及焊条、焊剂、焊缝长度、厚度及表面清渣和连接质量等。
抗震结构的抗震钢筋安装情况。
7．预应力工程：检查预留孔道的规格、数量、位置、形状、端部预埋垫板；预应力筋下料长度、切断方法、竖向位置偏差、固定、护套的完整性；锚具、夹具连接点组装等。
8．外墙（内）外保温，隔音处理构造节点做法。
9．楼地面工程：检查各基层（垫层、找平层、隔离层、防水层、填充层、地龙骨）材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、密封处理、粘结情况等。
10．抹灰工程：应检查界面剂情况。
抹灰总厚度大于或等于35mm时的加强措施工，不同材料基体交接处的加强措施。

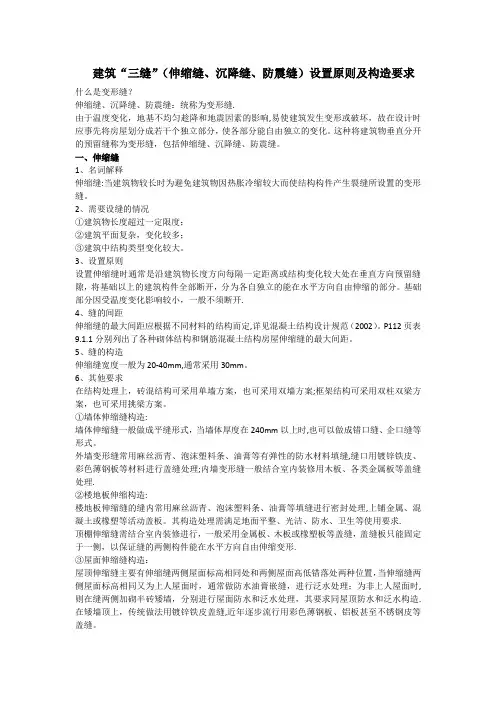

建筑变形缝(伸缩缝、沉降缝、防震缝)设置原则及构造要求
建筑“三缝”（伸缩缝、沉降缝、防震缝）设置原则及构造要求什么是变形缝？伸缩缝、沉降缝、防震缝：统称为变形缝.由于温度变化，地基不均匀趁降和地震因素的影响,易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。
这种将建筑物垂直分开的预留缝称为变形缝，包括伸缩缝、沉降缝、防震缝。
一、伸缩缝1、名词解释伸缩缝:当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。
2、需要设缝的情况①建筑物长度超过一定限度；②建筑平面复杂，变化较多；③建筑中结构类型变化较大。
3、设置原则设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。
基础部分因受温度变化影响较小，一般不须断开.4、缝的间距伸缩缝的最大间距应根据不同材料的结构而定,详见混凝土结构设计规范（2002）。
P112页表9.1.1分别列出了各种砌体结构和钢筋混凝土结构房屋伸缩缝的最大间距。
5、缝的构造伸缩缝宽度一般为20-40mm,通常采用30mm。
6、其他要求在结构处理上，砖混结构可采用单墙方案，也可采用双墙方案;框架结构可采用双柱双梁方案，也可采用挑梁方案。
①墙体伸缩缝构造:墙体伸缩缝一般做成平缝形式，当墙体厚度在240mm以上时,也可以做成错口缝、企口缝等形式。
外墙变形缝常用麻丝沥青、泡沫塑料条、油膏等有弹性的防水材料填缝,缝口用镀锌铁皮、彩色薄钢板等材料进行盖缝处理;内墙变形缝一般结合室内装修用木板、各类金属板等盖缝处理.②楼地板伸缩构造:楼地板伸缩缝的缝内常用麻丝沥青、泡沫塑料条、油膏等填缝进行密封处理,上铺金属、混凝土或橡塑等活动盖板。
其构造处理需满足地面平整、光洁、防水、卫生等使用要求.顶棚伸缩缝需结合室内装修进行，一般采用金属板、木板或橡塑板等盖缝，盖缝板只能固定于一侧，以保证缝的两侧构件能在水平方向自由伸缩变形.③屋面伸缩缝构造：屋顶伸缩缝主要有伸缩缝两侧屋面标高相同处和两侧屋面高低错落处两种位置，当伸缩缝两侧屋面标高相同又为上人屋面时，通常做防水油膏嵌缝，进行泛水处理；为非上人屋面时,则在缝两侧加砌半砖矮墙，分别进行屋面防水和泛水处理，其要求同屋顶防水和泛水构造.在矮墙顶上，传统做法用镀锌铁皮盖缝,近年逐步流行用彩色薄钢板、铝板甚至不锈钢皮等盖缝。
地基隐蔽工程验收记录
隐蔽工程验收记录Array鲁JJ—037山东省建设工程质量监督总站监制说明隐蔽工程检查记录为通用施工记录，试用于各专业。
按规范规定须进行隐检的项目，施工单位应填报《隐蔽工程检查记录》。
主要隐检项目及内容如下：1．地基基础工程与主体结构工程隐检①土方工程：基槽、房心回填前检查基底清理、基底标高情况等。
②支护工程：检查锚杆、土钉的品种、规格、数量、位置、插入长度、深底、垂直度，钢筋规格、位置、槽底清理、沉渣厚度等。
③桩基工程：检查钢筋笼规格、尺寸、沉渣厚度、清孔情况等。
④地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙套管、埋设件等设置的形式和构造。
人防出口止水做法。
防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。
⑤预应力工程：检查预留孔道的规格、数量、位置、形状、端部预埋垫板；预应力筋下料长度、切断方法、竖向位置偏差、固定、护套的完整性；锚具、夹具、连接点组装等。
⑥钢结构工程：检查地脚螺栓规格、位置、埋设方法、紧固等。
⑦外墙内、外保温构造节点做法。
2．建筑装饰装修工程隐检①地面工程：检查各基层（垫层、找平层、隔离层、防水层、填充层、地龙骨）材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、密封处理、粘结情况等。
②抹灰工程：具有加强措施的抹灰应检查其加强构造的材料规格、铺设、固定、搭接等。
③门窗工程：检查预埋件和锚固件、螺栓等的规格、数量、位置、间距、埋设方式、与框的连接方式、防腐处理、缝隙的嵌填、密封材料的粘结等。
④吊顶工程：检查吊顶龙骨及吊件材质、规格、间距、连接方式、固定方法、表面防火、防腐处理、处理情况、接缝和边缝情况、填充和吸声材料的品种、规格、铺设、固定情况等。
⑤轻质隔墙工程：检查预埋件、连接件、拉结筋的规格、位置、数量、连接方式、与周边墙体及顶棚的连接、龙骨连接、间距、防火、防腐处理、填充材料设置等。
⑥饰面板（砖）工程：检查预埋件、后置埋件、连接件规格、数量、位置、连接方式、防腐处理等。
建筑工程资料教程02-十大分部主要隐验记录
建筑工程十大分部主要隐验记录1. 地基与基础、主体结构工程1.1 土方工程：基槽（坑）、房心土回填前检查基底清理、基底标高、尺寸、回填分层厚度情况等。
1.2 支护工程：检查锚杆、土钉的品种、规格、数量、位置、插入长度、钻孔直径、深度和角度等。
1.3 桩基工程：检查钢筋笼规格、尺寸、沉渣厚度、清孔厚度等。
1.4 地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙管、埋设件等设置的形式和构造。
1.5 结构工程（基础、主体）：1.5.1 检查用于绑扎的钢筋品种、规格、数量、位置、锚固和接头位置、搭接长度、除锈及除污情况、保护层垫块厚度和位置、钢筋代换变更及插筋处理等。
检查钢筋连接形式、连接种类、接头位置、数量及焊条、焊剂、焊口形式、焊缝长度、厚度及表面清渣和连接质量等。
1.5.2 检查预埋件、预留洞口位置、牢固性等。
1.6 预应力工程：检查预留孔道的规格、数量、位置、形状、端部预埋垫板、预应力筋下料长度、切断方法、竖向位置偏差、固定、护套的完整性、锚具、夹具、连接点组装等。
1.7 钢结构工程：检查钢结构原材、焊接材料及地脚螺栓规格、位置、埋设方法、坚固、制作和安装等要求。
2. 建筑装饰装修工程2.1 地面工程：检查各基层（垫层、找平层、隔离层、防水层、填充层、地龙骨）材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、密封处理、粘结情况等。
2.2 抹灰工程：具有加强措施的抹灰应检查其加强构造的材料规格、铺设、固定、搭接等。
2.3 门窗工程：检查预埋件和锚固件、螺栓等的规格数量、位置、间距、埋设方式、与框的连接方式、防腐处理、缝隙的嵌填、密封材料的粘结等。
2.4 吊顶工程：检查吊顶龙骨及吊件材质、规格、间距、连接方式、表面防火、防腐处理、外观情况、接缝和边缝情况、填充和吸声的品种、规格、铺设、固定情况等。
2.5 轻抚隔墙工程：检查预埋件、连接件、拉结筋的规格位置、数量、连接方式、与周边墙体及顶棚的连接、龙骨连接、间距、防火、防腐处理、填充材料设置等。
隐蔽工程主要隐检项目及内容
隐蔽工程主要隐检项目及内容1建筑结构与装饰装修工程隐检1．地基验槽：建筑物应进行施工验槽，检查内容包括基坑位置、平面尺寸、持力层核查、基底绝对高程和相对标高、基坑土质及地下水位等，有桩支护或桩基的工程还应进行桩的检查。
地基验槽检查记录应由建设、勘察、设计、监理、施工单位共同验收签认。
地基需处理时，应由勘察、设计单位提出处理意见。
2．土方工程：基槽、房心回填前检查基底清理、基底标高、基底处理情况等。
3．支护工程：对锚杆进行编号，检查锚杆、土钉的品种、规格、数量、位置、插入长度、钻孔直径、深度和角度等。
检查地下连续墙的成槽宽度、深度、垂直度、钢筋笼规格、位置、槽底清理、沉渣厚度以及边坡放坡情况等。
其他支护亦按此做好隐检。
4．钢筋混凝土灌注桩工程：检查钢筋笼规格、尺寸、沉渣厚度、清孔情况，嵌岩桩的岩性报告等。
5．地下防水工程：检查混凝土变形缝、施工缝、后浇带、穿墙套管、预埋件等设置的位置、形式和构造。
人防出口止水做法。
防水层基层、防水材料规格、厚度、铺设方式、阴阳角处理、搭接密封处理等。
6．钢筋工程：检查绑扎的钢筋品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度和除锈、除污情况；钢筋代用及变更；拉结筋处理、洞口过梁、附加筋情况等。
应注明图纸编号、验收意见，必要时应附图说明。
检查钢筋连接型式、连接种类、接头位置、数量及焊条、焊剂、焊口形式、焊缝长度、厚度及表面清渣和连接质量等。
抗震结构的抗震钢筋安装情况。
7．预应力工程：检查预留孔道的规格、数量、位置、形状、端部预埋垫板；预应力筋下料长度、切断方法、竖向位置偏差、固定、护套的完整性；锚具、夹具、连接点组装等。
8．外墙(内)外保温，隔音处理构造节点做法。
9．楼地面工程：检查各基层（垫层、找平层、隔离层、防水层、填充层、地龙骨）材料品种、规格、铺设厚度、方式、坡度、标高、表面情况、密封处理、粘结情况等。
10．抹灰工程：应检查界面剂情况。
抹灰总厚度大于或等于35mm时的加强措施，不同材料基体交接处的加强措施。
