土方与基础工程施工桩基础(一)讲解
基础工程-桩基础-(史上最全面)
2、 下列桩基应进行变形验算：
1)、桩端持力层为软弱土的一,二级桩基以及 桩端持力层为粘土,粉土或存在软弱下卧层 一级建筑桩基,应验算沉降并考虑上部结构 与基础共同作用.沉降不超过建筑沉降允许 值；
2）、受水平荷载较大或对水平变位要求严格 的一级建筑桩基应验算水平位移。
第四章 桩基础
本章教学目标： 1 了解桩基础的使用，熟悉桩基础的设计内容、
设计原则、分类及成桩效应； 2 了解桩基础单桩传递机理，熟悉掌握桩基础
竖向承载力的确定，熟悉群桩效应； 3 了解单桩沉降计算，熟悉群桩沉降计算及减
小桩负摩阻力的措施。 4 掌握桩基础承台设计，熟悉桩基础设计步骤
及施工图绘制。
4.1概述
桩基按极限状态设计法设计，应满足承载 能力极限状态和正常使用极限状态的要求。
建筑桩基分三个安全等级。 桩基设计应进行下列计算和验算：
1、所有桩基础都应进行承载能力计算,计算内容包括：
1)、按使用功能，受力特征进行 竖向(压.拔)和水平承载 力计算,不宜超过承载力特征值。 某些条件下群桩基 础宜考虑桩.土、承台共同作用；
3、 下列桩基应进行桩身和承台抗裂和 裂缝宽度验算：
根据使用条件要求混凝土不得出现裂 缝的桩基应进行抗裂验算；使用上需 限制裂缝宽度的桩基应进行裂缝宽度 验算。
4、建于软土上的一、二级建筑桩基施 工 过程和使用期间必须进行沉降观
测直到 稳定。
4.1.4 桩基设计内容
桩基设计包括下列基本内容： 1、桩的类型及几何尺寸的选择； 2、单桩竖向（和水平向）承载力的
载的桩基。 桩基应用：以有百年历史，承载力高、稳 定性好，沉降均匀的特点，在不良土上修 建建筑，普遍应用的基础形式。
工程量计算(土石方、地基、桩基)新(1)
第四章建筑与装饰工程工程量计算规则及应用◆工程量计算规则➢清单工程量计算规范中的工程量计算规则采用该工程量计算规则计算的工程量一般为施工图纸的净量，不考虑施工余量。
➢消耗量定额中的工程量计算规则采用该计算规则计算工程量除了依据施工图纸外，一般还要考虑采用施工方法和施工余量。
◆工程量计算的依据➢国家发布的工程量计算规范和国家、地方和行业发布的消耗量定额及其工程量计算规则。
➢设计图纸及其说明。
➢经审定的施工组设计（项目管理实施规划）或施工方案。
➢经审定通过的其他有关技术经济文件。
如工程施工合同、招标文件的商务条款等。
◆工程量计算规则与方法（一）土石方工程（二）地基处理与边坡支护工程（三）桩基础工程（四）砌筑工程（五）混凝土及钢筋混凝土工程（六）金属结构工程（七）木结构（八）门窗工程（九）屋面及防水工程（十）保温、隔热、防腐工程（十一）楼地面装饰工程（十二）墙、柱面装饰与隔断、幕墙工程（十三）天棚工程（十四）油漆、涂料、裱糊工程（十五）其他装饰工程（十六）拆除工程（十七）措施项目第一节土石方工程土石方工程土方工程石方工程回填➢一、土方工程➢1、土方工程清单计算规则土方工程包括平整场地、挖一般土方、挖沟槽土方、挖基坑土方、冻土开挖、挖淤泥（流砂）、管沟土方等项目。
挖土方如需截桩头时，应按桩基工程相关项目列项。
（1）平整场地➢按设计图示尺寸以建筑物首层建筑面积“㎡”计算。
➢平整场地若需要外运土方或取土回填时，在清单项目特征中应描述弃土运距或取土运距，其报价应包括在平整场地项目中。
➢当清单中没有描述弃、取土运距时，应注明由投标人根据施工现场实际情况自行考虑到投标报价中。
【例题1·单选】根据《房屋建筑与装饰工程工程量计算规范》（GB50854-2013）某建筑物首层建筑面积为2000 ㎡场地内有部分150mm 以内的挖土用6.5T 自卸汽车（斗容量4.5m³）运土，弃土共计20 车，运距150m，则共平整场地的工程量为（）。
桩基础施工
桩基础施工一、引言桩基础施工在建筑工程中扮演着至关重要的角色。
桩基础是指通过在地面或者岩石中打入的桩来承担建筑物或其他结构的荷载的技术。
在施工过程中，桩基础的选择、施工方案的设计和实施都需要严格遵循相关规范和要求，以确保基础的稳定性和安全性。
本文将全面介绍桩基础施工的过程、注意事项以及相关技术细节。
二、桩基础的分类1. 按桩的材料分类桩基础可以根据桩的材料分为钢桩、混凝土桩和木桩等多种类型。
不同材料的桩具有不同的特点，施工时需要根据具体工程条件选择适合的桩材料。
2. 按桩的施工方式分类桩基础施工方式可以分为静载和动载两种。
静载桩是在桩施工过程中不引入冲击或振动力的施工方式；动载桩则是通过冲击或振动力将桩打入地基。
三、桩基础施工的关键步骤1. 前期准备工作在进行桩基础施工前，需要对施工现场进行充分的准备工作，包括勘察设计、场地清理、基坑开挖等。
2. 桩基础施工方案设计根据设计要求和实际情况，制定桩基础施工方案，包括选择桩的材料、确定桩的种类和规格、施工方法和工艺等。
3. 桩基础施工施工根据设计方案，进行桩基础的施工，包括桩基础的布置、桩的制作和安装等。
4. 检测与验收完成桩基础施工后，对桩基础进行检测和验收，确保施工质量符合设计要求。
四、注意事项1. 安全第一在桩基础施工过程中，要高度重视安全问题，确保施工人员的人身安全和施工设备的安全。
2. 施工质量桩基础施工质量直接影响建筑物的安全和稳定性，务必严格按照设计要求和规范进行施工。
3. 环境保护施工过程中要注意减少对周围环境的影响，减少扬尘、噪音等污染物的产生。
五、结论桩基础施工是建筑工程中不可或缺的一环，只有加强对桩基础施工技术的研究和实践，才能确保建筑物的稳定性和安全性。
在今后的工程施工中，我们应更加注重桩基础施工的质量和安全，不断提高桩基础施工水平，为我国建设行业的发展贡献力量。
以上是关于桩基础施工的一些基本内容和要点，希望对读者有所帮助。
桩基础工程相关知识介绍
3）人工挖孔灌注混凝土桩 用人力挖土、现场浇筑的钢筋混凝土桩。能够承载楼层较 少且压力较大的结构主体，目前应用比较普遍。桩的上面设置 承台，再用承台梁拉结、连系起来，使各个桩的受力均匀分布 ，用以支承整个建筑物。 优点：施工方便、速度较快 缺点：劳动强度大、安全性比较差 适用于：适用于桩直径800㎜以上，无地下水或地下水较少的 粘土、粉质粘土，含少量砂、砂卵石、砾石的粘土采用。适用 于多层建筑、高层建筑、公共建筑以及支挡结构等。
适用于：有地下水、 流砂、淤泥的情况。
2）长螺旋钻孔灌注混凝土桩（干作业）
施工工艺：
钻孔至设计深度 清理打桩弃土 灌注混凝土 插入钢筋笼 凿桩头
适用于：地下水位以上的粘性土、粉土、素填土、中等密实以 上的砂土, 属非挤土成桩工艺，该工艺有穿透力强、低噪音、 无振动、无泥浆污染、施工效率高、质量稳定等特点。 费用记取： 钻孔灌注混凝土桩 工程量为截面积乘以桩长 空桩费 工程量为截面积乘以空桩长-超灌部分 钢筋笼制作 土方超运距增加费 凿桩头
桩基础工程相关知识介绍
施工技术管理中心 闵轩
一、概述 二、预制钢筋混凝土桩 三、现浇钢筋混凝土桩
一、概述
（一）桩基础介绍
（1）当浅层地基上不能满足建筑物对地基承载力和变形 的要求，而又不适宜采取地基处理措施时，就要考虑以下部 坚实土层或岩层作为持力层的深基础，一般广泛采用桩基础。 （2）构造组成： 由设置于土中的桩身
2）潜水钻孔灌注混凝土桩（湿作业） 施工工序： 平整场地→泥浆制备 →埋设护筒→铺设工 作平台→安装钻机并 定位→钻进成孔→清 孔并检查成孔质量→ 下放钢筋笼→灌注水 下混凝土→拔出护筒 →检查质量。
特点：在各种地基上均可使用，但费工费时，成孔速度慢，泥 渣污染环境 费用记取 土层钻孔桩 根据不同土质选择定额子目 入岩增加费 钻孔进入岩层时记取 空桩费 钢筋笼制作 泥浆池沟 根据施工方案计算建拆工程量，河南定额中已综合考虑在泥浆 运输子目中 泥浆外运
地基基础讲义基础工程桩基础部分
原因：施工不当、桩身材料问题、地下水位变化等
处理方法：加固桩基、更换桩身材料、降低地下水位等
桩基不均匀沉降：采用桩基加固措施，如压力注浆、扩大桩基等
桩基承载力不足：采用补桩、扩大基桩或增加桩基配筋等措施
桩基侧移：采用桩基加固或纠偏措施，如桩基托换、桩基静压等
桩基质量缺陷：采用补强、加固或返工重做等措施
静载试验法：通过加载重物检测桩基础承载力的方法
动力检测法：利用振动原理检测桩基础的完整性和承载力的方法
声波透射法：通过声波传播特性检测桩内是否存在缺陷的方法
钻芯法：通过钻取桩身芯样检测桩基础的混凝土强度和桩身质量的方法
桩身完整性：采用低应变法或声波透射法检测，要求桩身完整、无缺陷
承载力：根据静载试验或高应变法检测，要求达到设计要求的承载力
在城市改造和桥梁工程中，桩基础可以减小对周围环境的影响
适用于各种类型的建筑物，如高层建筑、工业厂房、公路桥梁等
特别适用于地质条件复杂、软弱土层较厚的情况
PART THREE
添加标题
添加标题
添加标题
添加标题
优化设计方案：根据地质勘察资料、荷载要求等因素，优化桩基设计方案，选择合适的桩型、桩径和桩长。
确定单桩承载力特征值
确定桩型与桩径
确定桩的长度与桩数
确定桩身混凝土强度等级
PART Байду номын сангаасOUR
预制桩施工：通过打桩机将预制的桩体打入地下，适用于硬土层和岩层。
树根桩施工：采用小直径钻孔，插入钢筋笼并浇筑混凝土，适用于已有建筑物加固和改造。
锚杆桩施工：将锚杆一端固定在岩层或土层中，另一端与桩体连接，适用于边坡加固和隧道支护。
桩基础由一组或多组桩组成，每根桩通过桩身和桩帽连接在一起

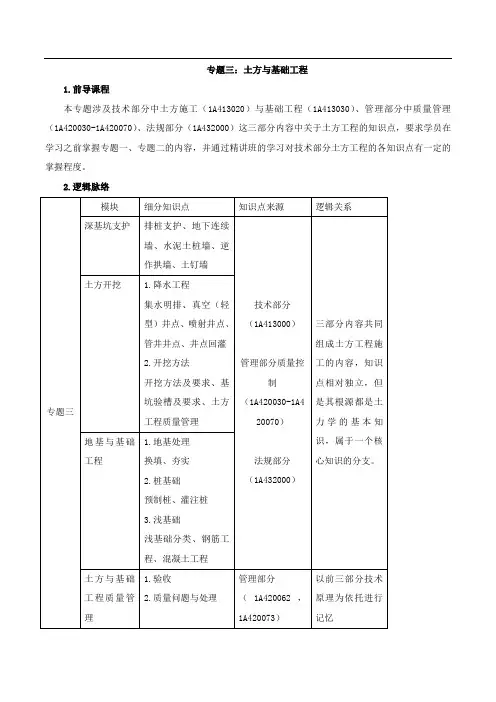

一建建筑实务特训专题三：土方与基础工程(一)
专题三：土方与基础工程1.前导课程本专题涉及技术部分中土方施工（1A413020）与基础工程（1A413030）、管理部分中质量管理（1A420030-1A420070）、法规部分（1A432000）这三部分内容中关于土方工程的知识点，要求学员在学习之前掌握专题一、专题二的内容，并通过精讲班的学习对技术部分土方工程的各知识点有一定的掌握程度。
2.逻辑脉络3.应试意义本部分内容作为质量控制的专题之一，其内容覆盖教材技术、管理、法规三部分内容，且安全控制中也可能出现，每年的考试分值在10分左右4.学习要求技术部分内容重在理解，要掌握基本原理，在理解的基础上进行记忆。
管理与法规部分内容重在记忆，尤其是记忆数据类知识点、质量问题原因及处理方法一定要细心。
模块一：深基坑支护1.基坑规模①深度≥3m：专项方案②深度≥5m：专家论证2.深基坑支护【选择题】①排桩支护适用条件：1）基坑侧壁安全等级为一级、二级、三级；2）适用于可采取降水或止水帷幕的基坑；3）排桩与桩顶冠梁的混凝土强度等级宜大于C25。
【法规部分1A432024】②地下连续墙适用条件：1）基坑侧壁安全等级为一级、二级、三级；2）适用于周边环境条件复杂的深基坑；3）地下连续墙顶部应设置钢筋混凝土冠梁，冠梁宽度不宜小于地下连续墙厚度，高度不宜小于墙厚0.6倍；【法规部分1A432024】4）地下连续墙混凝土强度等级宜取C30~C40。
【法规部分1A432024】③水泥土桩墙适用条件：1）基坑侧壁安全等级宜为二、三级；2）水泥土桩施工范围内地基土承载力不宜大于150kPa；基坑深度不宜大于6m；④逆作拱墙适用条件：1）基坑侧壁安全等级宜为二、三级；2）淤泥和淤泥质土场地不宜采用；3）拱墙轴线的矢跨比不宜小于1/8；4）基坑深度不宜大于12m；5）地下水位高于基坑底面时，应采取降水或截水措施；⑤土钉墙【法规部分1A432024】（1）适用条件：1）基坑侧壁安全等级宜为二、三级的非软土场地2）基坑深度不宜大于12m3）当地下水位高于基坑底面时，应采取降水或截水措施（2）土钉墙设计及构造应符合下列规定：（2014）（2016年新教材有改）1)土钉墙墙面坡度不宜大于1：0.2；2)土钉必须和面层有效连接，应设置承压板或加强钢筋等构造措施，承压板或加强钢筋应与土钉螺栓连接或钢筋焊接连接；3)土钉的长度宜为开挖深度的0.5～1.2倍，间距宜为1～2m，与水平面夹角宜为5°～20°。
桩与地基基础工程施工方法
桩与地基基础工程施工方法
一、常用的桩基础类型及施工方法
1. 钻孔灌注桩：通过机械设备在土体中挖孔，将钢筋骨架放入孔内，再将混凝土灌入孔中形成桩体。
其施工流程为进行孔径探测，挖孔施工，钢筋骨架安装，浇筑混凝土，浇筑钻孔灌注桩等步骤。
在施工过程中要注意孔径的保持，钢筋骨架的连接等问题。
2. 预制桩：预制桩是指将桩体在地面上预制好后，再将其吊装到挖好的孔中完成的一种桩基础。
其施工流程为预制桩的质量检验，孔洞挖掘，吊装预制桩，桩体连接等步骤。
在施工中需注意预制桩的保持及吊装过程中的安全问题。
3. 桩基础施工注意事项
(1) 土层的分析和评价是桩基础施工中的首要工作，需对土体的承载能力、水平扩展性等进行详细的研究。
(2) 桩基础的设计要符合相关标准规范，要根据建筑物的结构形式、荷载特点等进行合理设计。
(3) 在施工现场要严格遵守相关安全规范，做好安全防范工作，保证施工人员的安全。
(4) 桩体的加固要注意材料的选择以及施工质量的控制，确保桩体的承载能力。
(5) 桩体的沉降观测是桩基础施工过程中的重要环节，需对桩体的沉降进行监测，及时采取措施。
以上就是桩基础的施工方法及注意事项的简要介绍，希望能对相关工作人员有所帮助。
桩基础的施工工艺繁杂，需要施工人员具备一定的专业知识和技能，对施工质量的要求也很高。
在实际施工中要严格按照相关规范要求操作，保证施工质量和安全。
桩基础工程-土木工程施工课件
案例二：复杂地质条件下的桩基工程
总结词
地质条件多变、技术难度大
详细描述
在复杂地质条件下，如软土、岩溶、山区等地区，桩基工程面临着诸多挑战。需 要采取相应的技术措施，如地基处理、桩基选型、施工方法等，以确保桩基的稳 定性和安全性。同时，还需要加强监测和检测，及时发现和处理问题。
案例三：历史建筑保护中的桩基工程
随着建筑高度的增加，对桩基的 承载力要求也越来越高，因此需 要研发更高强度的桩基材料以满
足需求。
复合桩基材料
利用多种材料的优点，研发出具 有更好性能的复合桩基材料，以
提高桩基的承载力和耐久性。
环保桩基材料
考虑到环保因素，需要研发出低 能耗、低污染的桩基材料，以减
少对环境的影响。
复杂环境下的桩基设计优化
整体稳定性
综合考虑横向和纵向稳定性，分析 桩基在各种工况下的整体稳定性。
04
桩基础工程案例分析
案例一：高层建筑桩基工程
总结词
大型复杂、技术要求高
详细描述
高层建筑由于其高度和荷载较大，对桩基工程的要求也更加严格。需要考虑的因素包括桩基承载力、沉降量、稳 定性等，同时还需要进行详细的结构设计和计算。在施工过程中，需要采用大型机械和先进的施工技术，确保施 工质量和安全。
桩基础的类型与选择
预制桩
预制桩是在工厂或施工现场预先制作 好的桩，其优点是制作速度快、承载 能力强、耐久性好等。
灌注桩
选择合适的桩基础类型
根据工程地质条件、建筑物荷载、施 工条件等因素综合考虑，选择合适的 桩基础类型。同时，还需要考虑桩基 的经济性、环保性等因素。
灌注桩是通过在地基中钻孔，然后向 孔内灌注混凝土形成的桩。其优点是 适应性强、施工方便等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主讲：张殿波 四川交通职业技术学院
建筑工程系
内容提要
桩基础概述 桩基础分类
第五章 桩基础工程
一、概述
上部结构
基础 地 基
桩基
（一）深基础适用条件 建筑场地浅层地基土质不能满足建筑物对地基 承载力和变形的要求，也不宜采用地基处理等措施 时。以地基深层坚实土层或岩层作为地基持力层， 采用深基础方案。 （二）常见深基础类型 桩基础，沉井基础，墩基础，沉箱基础，地下 连续墙以及高层建筑深基础护坡工程等。
OR 通过桩身将横向荷载传递给土体
（五）桩的工程作用： (1) 桩侧与土体接触，将荷载传递给桩周土体，或 荷载传给深层的岩(砂、硬粘土)层； (2) 对液化地基，桩穿越液化层，增加结构抗震能 力； (3) 桩侧竖向刚度大，桩穿越高压缩土层，沉降要 求高的结构满足安全和使用要求； (4) 桩具有很大的侧向刚度和抗拔力，抵抗台风、 地震等巨大水平力； (5) 改变地基基础的动力特性，提高地基基础自振 频率，减少振幅，保证结构及设备正常运行。
钢桩的穿透能力强，自重轻、锤击沉桩的效果好，承 载能力高，无论起吊、运输或是沉桩、接桩都很方便。但
钢桩的耗钢量大，成本高，抗腐蚀性能较差，须做表面防
腐蚀处理，目前我国只在少数重要工程中使用。
工程实例－－杭州湾跨海大桥全长36km，打设钢管桩5475
根，桩径1500~1600mm，壁厚20~23mm，l=71~89.35m。
微风化及未风化硬质岩石顶面（即入岩深度hr≤0.5d）。
嵌岩桩：当桩端嵌入完整和较完整的中风化、微风化及未
风化硬质岩石一定深度以上（hr> 0.5d)时, 称为嵌岩桩。工
程实践中，嵌岩桩一般按端承桩设计。但这并不意味着嵌 岩桩不存在侧阻和嵌岩阻力。
摩擦型桩：桩端持力层多为较坚实的粘性土、粉土和砂类
二、 桩的类型 （一）按承载性状分类
根据竖向荷载下桩土相互作用特点，达到承载力极限状态时， 桩侧与桩端阻力的发挥程度和分担荷载比例，将桩分为两大类 和四个亚类。 1.摩擦型桩。分为：摩擦桩，端承摩擦桩。 2.端承型桩。分为：端承桩，摩擦端承桩。
桩侧阻力，桩端阻力 端承型桩是指桩顶竖向荷载主要由 桩端阻力承受的桩。端承型桩包括 端承桩和摩擦端承桩两类。当桩侧 阻力很小可以忽略不计时，称为端
1.木桩（杉木、松木、橡木），长4~10m，直径18~26cm。适用 于常年在地下水位以下的地基。 2.混凝土桩 （1）直径30~50cm，长不超过25m。 （2）适用于：中小型工程承压桩、深基坑护坡桩。大多为施 工期间临时性工程桩，待基础完工，基坑回填至地面后报废。 （3）优点：设备简单由桩侧阻力承受的桩。摩 擦型桩包括摩擦桩和端承摩擦桩。当桩端阻力很小可以忽 略不计时,称为摩擦桩。
端承型桩：其桩端一般进入中密以上的砂类、碎石类土层，
或位于中风化、微风化及新鲜基岩顶面。这类桩的侧摩阻力 虽属次要，但不可忽略。 端承桩：桩的长径比较小（一般l／d≤10），桩身穿越软弱 土层，桩端设置在密实砂类、碎石类土层中或位于中风化、
（4）缺点：可能产生“缩颈”、断桩、局部夹土、混凝土离析。
3.钢筋混凝土桩
（1）一般为预制桩。截面边长25~40cm，预制长度一般不超过 12m，可接桩。 （2）适用于：大中型各类建筑工程的承载桩。可承压、抗拔、 抗弯、承受水平荷载。 （3）优点：承载力大，不受地下水位与土质条件限制。 （4）缺点：自重大，预制桩需大型打桩机和吊装的吊车。若桩长 不够需接桩，桩太长需截桩，费事，造价较高。
（三）深基础与浅基础区别
1.由深层较好的土来承受上部结构的荷重以外，还有深基础周 壁的摩阻力共同承受上部荷重。深基础承载力较高。 2.需要用特殊方法进行施工。 3.造价较高。
4.工期较长。
5.技术较复杂，需要专职技术人员负责施工及质量检查，发现 问题及时处理。
（四）桩基础的特点
桩是竖直或微倾斜的基础构件， 横截面尺寸远小于长度方向。 荷载传递：桩侧摩擦阻力+桩端阻力
北
软土 剖面图
平面图
硬土
转下页
1995年10月6日下午4:20楼房先是缓慢向南倾斜，后突然
倾覆倒塌。3名装修工人死亡，室内多人受伤。 鉴定结果： 违章作业； 梁柱钢筋锚固长度严重不足；
基础设计错误。
判决结果： 屋主、转包人、承建人赔偿40万元； 承建人被处以有期徒刑一年零六个月。
（二）按桩身材料分类
（三）按桩的施工方法分类 1.预制桩 在地面上预先制作好钢筋混凝土桩身， 然后通过锤击、静压或振动等方法将预制桩 沉入地基内到达的深度，形成桩基础。 桩径较小0.6m以下；地基土为砂性土、 粉土、细砂及松散的不含大卵石的土。
预制桩沉桩方法：
（1）锤击法（打入）；
（2）振动法（砂土地基或钢桩），但不适
4.钢桩
（1）直径400~1000mm。目前我国最长的钢管桩达 88m。 （2）适用于：超重型设备基础；江河深水基础；高 层建筑深基槽护坡工程（可多次利用）。 （3）优点：承载力高，材料强度均匀可靠。 （4）缺点：费钢材，价格高，易锈蚀。
H型钢桩，下端开口或闭口的钢管桩
H型钢桩的横截面大都呈正方形，截面尺寸 200×200～360×410mm翼缘和腹板的厚度为9～26mm。 H型钢桩贯入各种土层的能力强，对桩周土的扰动亦较 小。由于H型钢桩的横截面面积较小，因此能提供的端 部承载力并不高。 钢管桩的直径一般为400～3000mm，壁厚为6～50mm， 国内工程中常用的大致为400～1200mm，壁厚为9～20mm。 端部开口的钢管桩易于打入（沉桩困难时，可在管内取土 以助沉），但端部承载力较闭口的钢管桩小。
土，且桩的长径比不很大。 摩擦桩：具备下列条件之一时：
① 桩的长径比很大，桩顶荷载只通过桩身压缩产生
的桩侧阻力传递给桩周土，因而桩端下土层无论坚实与否， 其分担的荷载都很小； ② 桩端下无较坚实的持力层； ③ 桩底残留虚土或残渣较厚的灌注桩； ④ 打入邻桩使先设置的桩上抬、甚至桩端脱空等情 况。
工程实例－－广州海珠区新窖镇瑞宝村某民宅
