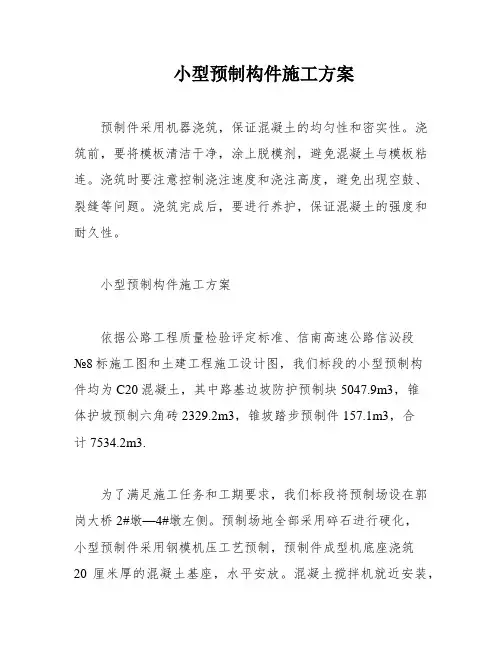

小型预制构件施工方案
小型预制构件施工方案预制件采用机器浇筑，保证混凝土的均匀性和密实性。
浇筑前，要将模板清洁干净，涂上脱模剂，避免混凝土与模板粘连。
浇筑时要注意控制浇注速度和浇注高度，避免出现空鼓、裂缝等问题。
浇筑完成后，要进行养护，保证混凝土的强度和耐久性。
小型预制构件施工方案依据公路工程质量检验评定标准、信南高速公路信泌段№8标施工图和土建工程施工设计图，我们标段的小型预制构件均为C20混凝土，其中路基边坡防护预制块5047.9m3，锥体护坡预制六角砖2329.2m3，锥坡踏步预制件157.1m3，合计7534.2m3.为了满足施工任务和工期要求，我们标段将预制场设在郭岗大桥2#墩—4#墩左侧。
预制场地全部采用碎石进行硬化，小型预制件采用钢模机压工艺预制，预制件成型机底座浇筑20厘米厚的混凝土基座，水平安放。
混凝土搅拌机就近安装，尽量缩短混凝土的运输距离，保证干硬性混凝土的施工质量。
材料堆放场地砌筑1.2米高的隔离墙，底部浇筑C15混凝土地坪，堆放整齐，使用方便。
构件堆放场地用碎石整平碾压，铺砂垫层一层，晾晒场地浇筑水泥地板，构件堆放时整齐排列，间隔堆放，防止出现碰撞、损坏。
四周挖排水沟与当地排水系统相通，防止雨季积水。
预制场平面布置见图一。
施工队于2005年3月5日至4月1日进场，作好开工准备。
各种预制构件分别在4月1日开工。
路基边坡防护预制块在10月30日前完成，锥体护坡预制六角砖在11月30日前完成，锥坡踏步预制件在11月30日前完成。
施工前保证“三通”，即“通水、通电、通路”。
加强机械的整修工作，进行机械的试运转，检查成型钢模的结构尺寸，不符合要求的坚决不用于生产。
对砂石水泥等各种原材料进场加强质量控制，做好各项试验检测工作。
施工工艺流程图见图二。
模板均采用压制专用成型钢模板，拼装严密，不得漏浆。
砼浇筑前将模板清刷干净，不得有杂物，并刷脱模剂。
预制件采用机器浇筑，保证混凝土的均匀性和密实性。
浇筑完成后，要进行养护，保证混凝土的强度和耐久性。
装配式预制构件的存储和运输
装配式预制构件的存储和运输预制混凝土构件如果在存储环节发生损坏、变形将会很难补修，既耽误工期又造成经济损失。
因此，大型预制混凝土构件的存储方式非常重要。
物料储存要分门别类，按“先进先出”原则堆放物料，原材料需填写“物料卡”标识，并有相应台帐、卡帐以供查询。
对因有批次规定特殊原因而不能混放的同一物料应分开摆放。
物料储存要尽量做到“上小下大，上轻下重，不超安全高度”。
物料不得直接置于地上，必要时加垫板、工字钢、木方或置于容器内，予以保护存放。
物料要放置在指定区域，以免影响物料的收发管理。
不良品与良品必须分仓或分区储存、管理，并做好相应标识。
储存场地须适当保持通风、通气，以保证物料品质不发生变异。
一、构件的存储方案1.构件的存储方案1.1构件的存储方案主要包括：确定预制构件的存储方式、设定制作存储货架、计算构件的存储场地和相应辅助物料需求。
1.2确定预制构件的存储方式：根据预制构件的外形尺寸（叠合板、墙板、楼梯、梁、柱、飘窗、阳台等）可以把预制构件的存储方式分成叠合板、墙板专用存放架存放、楼梯、梁、柱、飘窗、阳台叠放几种储放。
1.3设定制作存储货架：根据预制构件的重量和外形尺寸进行设计制作，且尽量考虑运输架的通用性。
1.4计算构件的存储场地：根据项目包含构件的大小、方量、存储方式、调板、装车便捷及场地的扩容性情况，划定构件存储场地和计算出存储场地面积需求。
1.5计算相应辅助物料需求：根据构件的大小、方量、存储方式计算出相应辅助物料需求（存放架、木方、槽钢等）数量。
2.构件一般储放工装、治具介绍3.1叠合楼板的放置叠合板存储应放在指定的存放区域，存放区域地面应保证水平。
叠合板需分型号码放、水并放置。
第一层叠合楼板应放置在“H”型钢（型钢长度根据通用性一般为3000mm）上，保证桁架金与型钢垂直，型钢距构件边500-800mm。
层间用4块100*100*250的木方隔开，四角的4个木方位平行于型钢放置（如图），存放层数不超过8层，高度不超过1.5m。
预制构件的安装施工方案
一、工程概况1.1 工程简介本工程为某住宅小区项目，总建筑面积约为20万平方米，包含多层住宅、商业配套等建筑。
项目采用装配式建筑技术，预制构件种类包括外墙板、内墙板、叠合板、阳台、空调板、楼梯、预制梁、预制柱等。
1.2 项目概况项目共分为四个施工阶段，分别为基础施工、主体结构施工、装饰装修施工和室外工程。
预制构件安装施工阶段为第二阶段，主体结构施工完成后进行。
二、施工重点、难点与应对措施2.1 施工重点（1）确保预制构件的吊装、运输、堆放过程中的安全；（2）保证预制构件的安装质量，满足设计要求；（3）提高施工效率，缩短工期。
2.2 施工难点（1）预制构件种类繁多，施工难度大；（2）现场施工环境复杂，施工空间有限；（3）施工周期短，需合理安排施工顺序。
2.3 应对措施（1）加强施工人员的安全培训，提高安全意识；（2）采用合理的吊装、运输、堆放方案，确保安全；（3）严格控制预制构件的质量，加强检验；（4）优化施工顺序，提高施工效率。
三、施工计划3.1 施工准备（1）编制详细的施工方案，明确施工工艺、质量要求、安全措施等；（2）组织施工人员进行技术交底，确保施工人员了解施工要求；（3）准备施工所需材料、设备、工具等。
3.2 施工流程（1）测量放线：根据设计图纸，进行楼层弹线、测量水平标高；（2）预制构件吊装：按照吊装顺序，进行外墙板、内墙板、叠合板等构件的吊装；（3）构件校正：对吊装完毕的构件进行校正，确保垂直度、水平度等符合要求；（4）构件连接：按照设计要求，进行构件连接，确保连接牢固；（5）检验验收：对安装完成的构件进行检验验收，确保质量合格。
四、施工技术措施4.1 吊装技术（1）根据预制构件的重量、尺寸等因素，选择合适的吊装设备；（2）吊装前，对吊装设备进行检查，确保设备安全可靠；（3）吊装过程中，确保构件平稳，避免碰撞、变形。
4.2 连接技术（1）按照设计要求，选择合适的连接方式，如螺栓连接、焊接等；（2）连接过程中，确保连接牢固、均匀，避免松动、变形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预制构件堆放方案
一、编制依据：
1、《施工现场场地平面布置图》
2、《预制构件图及吊装顺序图》
3、《装配式混凝土建筑技术标准GB/T 51231-2016》
4、《装配式混凝土结构技术规程JGJ1-2014》
5、《装配式混凝土构件制作与验收技术规程DBJ41/T155-2016》
6、《预制混凝土剪力墙外墙板15G365-1》
7、《桁架钢筋混凝土叠合板（60mm厚底板）15G366-1》
8、《预制钢筋混凝土板式楼梯15G367-1》
9、《预制钢筋混凝土阳台板、空调板及女儿墙15G368-1》
10、《装配式混凝土建筑施工艺规程T/CCIAT 0001-2017》
二、构件堆放基本要求
1、按照总平面布置要求，设置预制构件专用堆场，避免交叉作业形成安全隐患，应尽量靠近道路，道路应平整、坚实。
2、堆场应平整、坚实（宜硬化，满足平整度和地基承载力要求），并应有排水措施。
在地下室顶板等部位设置的堆场，应有经过施工单位技术部门批准的支撑方案。
3、现场构件堆场应按规格、品种、所用部位、吊装顺序分别设置，构件堆垛之间应设置合理的工作人员安全通道。
堆放区应设置隔离围栏，不得与其他建筑材料、设备混合堆放，防止搬运时相互影响造成伤害。
4、预制构件存放时，预埋吊件所处位置应避免遮挡，易于起吊。
5、构件叠放层数应符合规范要求，防止构件堆放超限产生安全隐患。
6、插架应有足够的刚度和稳定性，相邻插架宜连成整体并定期进行检查
7、夹心保温外墙构件存放处2m范围内不应有动火作业。
8、构件堆场周围应设置围栏，并悬挂安全警示牌。
9、构件宜布置在塔吊起重能力覆盖范围之内，堆场中预制构件堆放以吊装次序为原则，并对进场的每块板按吊装次序编号，应尽量布置在建筑物的外围并严格分类堆放。
10、构件标识信息清晰、完整，宜布置在构件正面或侧面，便于识读，并注意保护。
三、不同类型构件堆放要求
1、预制墙板
①预制内外墙板采用专用支架直立存放，吊装点朝上放置，支架应有足够的强度和刚度，门窗洞口的构件薄弱部位，应用采取防止变形开裂的临时加固措施。
②L型墙板采用插放架堆放，方木在预制内外墙板的底部通长布置，且放置在预制内外墙板的200mm厚结构层的下方，墙板与插放架空隙部分用方木插销填塞。
③一字型墙板采用联排堆放，方木在预制内外墙板的底部通长布置，且放置在预制内外墙板的200mm厚结构层的下方，上方通过调节螺杆固定墙板。
具体见下图。
图1联排存放平面和立面图2插放架立面
图3联排存放三维图图4插放架三维面
2、叠合板
①多层码垛存放构件，层与层之间应垫平，各层垫块或方木（长宽高为200mm×100mm×100mm）应上下对齐。
垫木放置在桁架侧边，板两端（至板端
200mm）及跨中位置均应设置垫木且间距不大于，最下面一层支垫应通常设置。
并应采取防止堆垛倾覆的措施。
②采取多点支垫时，一定要避免边缘支垫低于中间支垫，形成过长的悬臂，导致较大负弯矩产生裂缝。
③不同板号应分别堆放，堆放高度不宜大于6层。
每垛之间纵向间距不得小于500mm，横向间距不得小于600mm。
堆放时间不宜超过两个月。
图5 叠合板平面堆放示意图
图6 叠合板立面堆放示意图
3、空调板
①预制空调板叠放时，层与层之间垫平，各层垫块或方木（长宽高为200mm×100mm×100mm）应放置在靠近起吊点（钢筋吊环）的里侧，分别放置四块，应上下对齐，最下面一层支垫应通长设置，堆放高度不宜大于6层。
②标识放置在正面，不同板号应分别堆放，伸出的锚固钢筋应放置在通道外侧，以防行人碰伤，两垛之间将伸出锚固钢筋一端对立而放，其伸出锚固钢筋一端间距不得小于600mm，另一端间距不得小于400mm，叠放图如下图7。
图7 空调板堆放示意图
4、PCF板
①支架底座下方全部用20mm厚橡胶条铺设。
②L型PCF板采用直立的方式堆放，PCF板的吊装孔朝上且外饰面统一朝外，
每块板之间水平间距不得小于100mm，通过调节可移动的丝杆固定墙板。
图8 PCF板堆放示意图
②PCF横板采用直立的方式堆放，PCF板的吊装孔朝上且外饰面统一朝向，
每块板之间水平间距不得小于100mm，通过调节可移动的丝杆固定墙板。
图9 PCF横板堆放示意图
5、叠合梁
①在叠合梁起吊点对应的最下面一层采用宽度100mm方木通长垂直设置，将叠合梁后浇层面朝上并整齐的放置；各层之间在起吊点的正下方放置宽度为50mm通长方木，要求其方木高度不小于200mm。
②层与层之间垫平，各层方木应上下对齐，堆放高度不宜大于4层。
③每垛构件之间，在伸出的锚固钢筋一端间距不得小于600mm，另一端间距不得小于400mm。
叠放图如下图10。
图10 叠合梁堆放三维图
6、预制楼梯
①楼梯正面朝上，在楼梯安装点对应的最下面一层采用宽度100mm方木通长垂直设置。
同种规格依次向上叠放，层与层之间垫平，各层垫块或方木应放置在起吊点的正下方，堆放高度不宜大于4层。
②方木选用长宽高为200mm×100mm×100mm，每层放置四块，并垂直放置两层方木，应上下对齐。
③每垛构件之间，其纵横向间距不得小于400mm。
叠放图如下图。
图11 预制楼梯堆放平面图图12 预制楼梯堆放三维图。
