1 螺栓连接
螺栓连接： 用螺栓、螺母和垫圈将两个不太厚、而且又允许钻 成通孔的零件连接在一起。
动画：螺栓连接
适用场合：
用来连接不太厚、而且又允许钻成通孔的零件。
装配过程：
➢螺栓穿过被连接件的通孔。 （为便于装配,此通孔应稍大于螺栓杆的直径d,约为1.1d ）
➢在制有螺纹的一端装上垫圈,拧上螺母。 (加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表 面。
3、螺纹的结构
螺纹收尾和退刀槽
螺纹的未端： 为了便于装配 和防止螺纹起 始圈损坏，常 在螺纹的起始 处加工成一定 的形式，如倒 角、倒圆等。
螺纹收 尾
退刀纹
退出 车刀
车刀
开始 车刀
螺纹的收尾和退刀槽：
车削螺纹时，因加工的 刀具要退刀或其它原因 ，螺纹的未尾部分产生 不完整的牙型，称为螺 尾。为了避免产生螺尾 ，可以在螺纹未尾处加 工出一槽，称为退刀槽 。然后再车削螺纹。
牙底
牙顶
小径 大径
牙顶
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽 和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
牙底 外螺纹
⑶ 螺纹的线数n
单线螺纹: 沿一条螺旋线形成的螺纹 。
多线螺纹: 沿两条或两条以上在轴向等距分布的螺旋线所形
成的螺纹。
⒋ 螺纹牙型的表示方法
⑴ 重合画法
⑵ 移出局部放大画法
5：1
(3) 局部剖视
⒌ 螺纹旋合的画法
A
A－A
A 不
剖
旋入深度
螺纹深度
钻空深度
相邻两零件剖 面线方向相反
机械制图复习资料

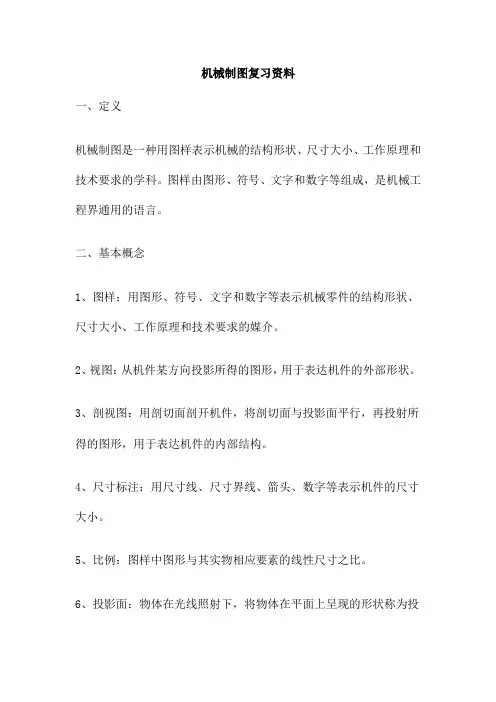

机械制图复习资料一、定义机械制图是一种用图样表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
图样由图形、符号、文字和数字等组成，是机械工程界通用的语言。
二、基本概念1、图样：用图形、符号、文字和数字等表示机械零件的结构形状、尺寸大小、工作原理和技术要求的媒介。
2、视图：从机件某方向投影所得的图形，用于表达机件的外部形状。
3、剖视图：用剖切面剖开机件，将剖切面与投影面平行，再投射所得的图形，用于表达机件的内部结构。
4、尺寸标注：用尺寸线、尺寸界线、箭头、数字等表示机件的尺寸大小。
5、比例：图样中图形与其实物相应要素的线性尺寸之比。
6、投影面：物体在光线照射下，将物体在平面上呈现的形状称为投影面。
三、制图标准1、图样幅面及格式：图样的幅面尺寸应符合GB/T -2008《技术制图图纸幅面和格式》的规定。
2、比例：图样的比例应按GB/T -2008《技术制图比例》的规定。
3、图线：图样中的可见轮廓线、虚线、中心线、轴线等均应符合GB/T 4457.4-2002《机械制图图线》的规定。
4、字体：图样中的汉字应采用长仿宋体，数字和字母可采用等线体或斜体。
5、尺寸标注：尺寸标注应符合GB/T 4458.4-2003《机械制图尺寸标注》的规定。
四、绘图方法1、投影法：根据三视图原理，采用正投影法绘制机件的图形。
2、视图选择：选择适当的视图以清晰地表达机件的外部形状和内部结构。
3、剖视图：使用剖视图表达机件的内部结构，注意剖视符号的正确使用。
4、尺寸标注：标注机件的尺寸大小，注意尺寸线和尺寸界线的正确使用。
5、比例：根据需要选择适当的比例以缩小或放大图形的大小。
一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。
机械制图复习资料大全ppt(共52页)
二、判断题 1.判断两直线的相对位置。
交叉
相交
相交
交叉
交 2叉 .判断两直相线交的相对相交位置。 交叉
交叉
相交
平行
交叉
3.判断两直线的相对位置。
交叉
交叉
相交
相交
4交.判叉 断两直交 线叉的相对相位交置。 相交
20) 螺纹的五要素为：牙型、大径、螺距、 线数、旋向。
21) 外螺纹在非圆视图中，大径用粗 实线表示，小径用细实线表示。
22) 在绘制圆柱直齿轮的圆视图中， 齿顶圆用粗实线表示，分度圆用细点画 线表示，齿根圆用细实线表示。
23)装配图的内容包括：一组图形、 必要的尺寸、技术要求，标题栏、序号 和明细栏。
第二章 投影法与几何元素的投影
一、点的投影
点的投影及投影规律；
aa′⊥ox,a′a″⊥oz,aax= a″az
二、 直线的投影 直线相对投影面的位置及其投影特性
1 投影面倾斜线 ---缩小投影 2 投影面垂直线 ---积聚一点 3 投影面平行线 ---反映实长
求倾斜线的实长及其对投影面的倾角 A B-a b-- ZB-ZA---- α A B-a′b′-YB-YA---- β A B-a″b″-XB-XA---- γ
12、已知△ABC的一边AB,并知边AC平 行EF,另一边BC为水平线,试完成三角形的两 投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
机械制图复习资料大全(ppt 52页)
α
ab
二 平面的投影
1 投影面倾斜面------类似性 2 投影面垂直面------积聚性 3 投影面平行面------实形性
第三章 几何元素间的相对位置
第一节 点、线、平面间的从属问题 第二节 两直线的相对位置
1.平行(同面投影都平行,线段长度之比投影不变)
2.相交(同面投影都相交,交点符合点的投影规律)
8、完成△ABC的正面投影(DC是属 于△ABC的侧垂线)。
8、完成△ABC的正面投影(AD是属 于△ABC的侧垂线)。
9.已知三角形ABC为铅垂面和正面投影 △a'b'c'，并知其与V面的倾角β=30°,求三
角形ABC的另外两个投影。
9.已知三角形ABC为铅垂面和正面投影 △a'b'c'，并知其与V面的倾角β=30°,求三
10)视图分为：基本视图、向视图、局部 视图、斜视图。
பைடு நூலகம்
一、填空
11) 六个基本视图的名称为：主视图，左 视图、俯视图、右视图、仰视图、后视图。
12)剖视图按剖切范围可分为：全剖视图、 半剖视图、局部剖视图三种。
13) 断面图可为：移出断面图、重合断面 图。
14) 在断面图中，移出断面图的轮廓线为： 粗实线；重合断面图的轮廓线为：细实线。
交叉
相交
相交
平行
5.判断两直线的相对位置。
交叉
相交
平行
交叉
1、直线AB与CD相交,求cd。
1、直线AB与CD相交,求cd。
2、作一水平线MN距H面10mm并与直线AB、
CD均相交。
2、作一水平线MN距H面10mm并与直线AB、CD均相
机械制图复习资料大全
机械制图复习资料大全一、引言机械制图是机械工程学科中的重要基础课程之一，它能够帮助工程师们准确地表达和传递设计意图，并在实际制造中起到指导作用。
为了帮助大家更好地复习机械制图知识，本文汇总了一些优质的机械制图复习资料，希望对大家的复习工作有所帮助。
二、图纸标准在学习机械制图之前，了解图纸标准是非常重要的。
下面是一些常用的图纸标准：1.GB/T 1182-1997：零件表面粗糙度标准2.GB/T 1804-2000：公差规定与公差等级3.GB/T 1299-2000：钢铁材料牌号表示方法4.GB/T 1800.1-2009：工程制图尺寸标准5.GB/T 1800.2-2009：工程制图字形标准6.GB/T 1801-2009：工程制图投影方法7.GB/T 1802-2009：工程制图线型标准以上标准是机械制图的基础，了解并掌握这些标准对于正确理解和绘制图纸至关重要。
三、书籍推荐1.《机械制图基础教程》（ISBN: 978-7-111-47921-4）该书是机械制图的经典教材，内容全面、结构清晰，适合初学者入门。
书中详细介绍了机械制图的基本知识，包括图纸投影方法、线型标准、尺寸标注等，同时还提供了大量的习题和案例，方便读者进行巩固和实践。
2.《机械制图与CAD》（ISBN: 978-7-111-64103-2）该书介绍了机械制图与计算机辅助设计（CAD）的结合应用，主要包括CAD的基本操作、图纸绘制技巧以及CAD软件在机械制图中的应用。
书中还附有大量的实例和练习题，可供读者进行实践和巩固。
3.《机械制图与工程制图》（ISBN: 978-7-111-17706-6）该书内容涵盖了机械制图和工程制图两个方面，不仅介绍了机械制图的基本知识，还介绍了工程制图所需的相关内容。
该书以实际工程问题为背景，将理论和实践相结合，有助于读者更好地理解和应用制图知识。
四、在线课程除了书籍，还有一些优秀的在线课程可以帮助大家进行机械制图的复习。
机械制图复习重点
机械制图基础知识(期末复习资料)1.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。
2.按剖切范围的大小来分，剖视图可分为全剖视图、半剖视图、局部剖视图三种。
3.图样中的图形只能表达零件的结构形状，零件的真实大小应以图样上所标的尺寸为依据。
4。
螺纹的五要素是螺纹牙型,直径，螺距，导程，线数，旋向。
只有当内、外罗纹的牙型,直径,螺距，线数，旋向一致时，他们才能互相旋合。
螺纹牙型：（粗牙螺纹,细牙螺纹，梯形螺纹，特殊螺纹)螺距:螺纹相邻两牙在中经线上对应两点间的轴向距离螺程：同一条螺旋线上两牙在径线上对应两点间的轴向距离5.螺纹的牙型、直径、螺距都符合国家标准规定的称为标准螺纹；牙型不符合国家标准的称为非标准螺纹；牙型符合国家标准,但直径、螺距不符合国家标准的称为特殊螺纹。
6。
外螺纹的规定画法是：大径用＿d＿＿＿表示，小径用＿d1＿表示,终止线用粗实线表示。
7.在剖视图中,内螺纹的大径用＿D＿＿＿表示,小径用＿D1＿＿＿表示,终止线用粗实线表示。
不可见螺纹孔，其大径、小径和终止线都用粗实线表示.8.常见的螺纹联接形式有螺栓连接、双头螺柱连接和螺钉连接.9。
常用键的种类有普通平键、半圆键、钩头楔键、花键。
10.圆柱齿轮按齿轮的方向可分为直齿、斜齿和人字齿。
11.齿轮轮齿部分的规定画法是：齿顶圆用粗实线绘制；分度圆用细点划线绘制；齿根圆用细实线绘制，也可省略不画。
在剖视图中，齿根圆用粗实线绘制。
12。
当零件所有表面具有相同的表面粗糙度要求时,可在图样右上角统一标注；当零件表面的大部分粗糙度相同时,可将相同的粗糙度代号标注在右上角,并在前面加注其余两字。
13.一张完整的装配图应具有下列四部分内容；①一组视图；②必要尺寸；③技术要求；④零件序号和明细栏。
14。
装配图中的尺寸种类有①规格尺寸②装配尺寸③安装尺寸④外形尺寸⑤其它重要尺寸。
15。
导程S和螺距P的关系是___S=nP_____。
16。
符号表示该表面是用___不去除材料的___________方法获得的.17。
机械制图复习纲要
例：正垂面ABC与H面的夹角为45°，已知其水平投影 及顶点B的正面投影，求△ABC的正面投影及侧面 投影。
c
a b
●
c
a
45°
b
a c
b
2.4.3 平面上的直线和点
1. 平面上取直线
（1）若一直线过平面上的两点，则此直线必在该平面内。 （2）若一直线过平面上的一点且平行于该平面上的另一直线， 则此直线在该平面内。
1.斜度
斜度是指一直线(或平面)对另一直线(或平面)的倾 斜程度。
斜度的大小通常以斜边(或斜面)的高与底边长的比 值1：n来表示，并加注斜度符号“∠ ”或 “ ”。
1.3.3. 1.3.3.斜度和锥度 斜度和锥度
斜度的画法和标注
1 : 5
1 : 5 C
B
10
10
1 A 5 40 O
40
2.3.3. 1.3.3.斜度和锥度 斜度和锥度
第二章 投影法和点、直线、 平面的投影
2.2.2点在三面体系中的投影 1、投影轴
三投影面体系的建立： V面：正立的投影面； H面：水平的投影面； W面：侧立的投影面；
X 轴 ——V 与 H 面的交线，代表 长度方向； Y 轴 ——H 与 W 面的交线，代表 宽度方向； Z 轴 ——V 与 W 面的交线，代表 高度方向； 三根投影轴互相垂直，其交点 称为原点O。
Z
B
o c b
b"
W c" a"
Y
a"
YW
A
a
点分线段成定比
YH
AC:CB=ac:cb=a′c′:c′b′ =a″c″:c″b″
2.3.4
两直线的相对位置
空间两直线的相对位置可分为：
机械制图复习资料资料.
于Z轴。 （3）点的水平投影到OX轴的距离等于侧投
影到OZ轴的距离。
实质上也反映了“长对正、高平齐、宽相 等”的三等关系。
• 例1：已知点的两面投影求第三面投影
• 例2：
重点2：点的投影与坐标
• 把三维投影面当做坐标面，各投影轴相当 于坐标轴，则OX轴就是X轴，OY轴就是Y 轴，OZ轴就是Z轴。三轴的交点O就是坐标 原点。
侧垂线 垂直W面
一般位置直线
机械制图期末考试复习课程
历年高考题再现 重点知识讲解 考点+考题
第一讲：点的投影
内容梳理：
1、点的投影特性 2、点的投影标记 3、点的三面投影 4、点的投影规律 5、点的投影与坐标 6、两点的相对位置 7、重影点及可见性 8、特殊位置点的投影
重点1：点的投影规律 （1）点的正面投影与水平投影的连线垂直
• 点A到W面的距离等于点A的x坐标。 • 点A到V面的距离等于点A 的y坐标。 • 点A 到H面的距离等于点A 的z坐标。
• 点的正面投影由x和z坐标决定。 • 点的水平面投影由x和y坐标决定。 • 点的侧面投影由y和z坐标决定。
常考考题
• 已知A(10,30,20)，则点A到V,W,H面的距离 各是多少？
重点3：两点的相对位置
• 两点的相对位置指两点在空间的上 下、前后、左右位置关系。
• ▲ x 坐标大的在左 • ▲ y 坐标大的在前 • ▲ z 坐标大的在上
B点在A点之前、 之右、之下
重点4：重影点
• 定义：当空间两点的某两个坐标相等时候， 该两点对于某一投影面的投影将处于同一 条投影线上，其投影将重合为一点。
第二讲：直线的投影
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一填空题
1．重合断面图的轮廓线用画出。
当原图形中的轮廓线与重合断面的图形重叠时，原视图中的轮廓线仍需完整的画出，不可间断。
2．物体用向投影面投射所得图形，成为视图。
视图一般只表达物体可见部分的轮廓，必要时，才用细虚线将不可见的轮廓画出。
3．将物体分解成若干几何形体，并分析它们的相对位置及邻接面的关系的方法叫，它是组合体的画图尺寸标注和看图的基本方法。
4．叠加型组合体视图的画法：①分析形体；②；③选比例定图幅；④布置视图；⑤画底稿；⑥检查描深；⑦标注尺寸。
5．切割型组合体视图的画法：①分析形体；②画原始形体的三个视图；③画截平面的三个视图；④检查描深；⑤。
6．在组合体的长、宽、高每个方向上，必须有一个尺寸，常选物体上圆的中心、对称面、回转体的轴线、底面或端面等。
7．当内外螺纹连接构成螺纹副时，其旋合部分应按绘制，其余部分仍按各自的画法表示。
8．看图时，一般先粗略地看看各个视图，明确视图之间的投影关系；然后根据图形特点和关系，分成几个部分，并想象它们的形状；最后各部分的形状及相互位置关系想象出物体的整体形状。
9．将物体的部分向不平行于基本投影面的平面投射所得视图叫斜视图。
10．用平行投影法将物体连同其直角坐标系，沿不平行于任一坐标平面的方向一并投射到选定的单一投影面上所得到的投影叫。
11.一张零件图应具备以下内容：①一组图形；②一组尺寸；③；
④标题栏。
12．选择零件图的表达方案包括选择视图、和确定图形的数量。
13．选择零件主视图时，要确定零件的安放位置和方向。
一般来说零件图中的主视图应是零件在机器中的位置和加工位置。
14．以为主要结构的简单零件，如轴轮盘等，多按主要加工位置画主视图。
工作位置和加工位置多变的零件（如运动件），则按画图方便或
位置画视图。
15．在位置已定的条件下，应从左右前后四个方向，选择教明显地表达零件的主要结构形状和各部分之间相对位置关系（即形状特征）的一面作为。
16．一般来说零件的主要结构和主要形状，要选用视图或在基本视图上取剖视来表达。
在基本视图上没有表达或不够清晰的次要结构、细
部
或
局
部
形
状
用
在
视
图、局部放大图、断面图等方法表达。
17．是表达机器或部件整体结构的一种图样。
二、选择题
选择在三视图右侧与其相对应的立体图的字母填入圆内
三、补作图线
1、
2、
四、综合作图
补画左视图并,将主视图改画成全剖视图
五、判断题
1、某图纸标题栏内的比例为5：1，则实际物体尺寸为图形尺寸的5倍。
（）
2、为了方便标注尺寸，可以借用轮廓线作为尺寸线。
（）
3、投影面内的点，三个投影总有两个位于不同的投影轴上，另一个投影与空间点重合。
（）
4、某空间点的正面投影到X轴的距离等于该空间点到V面的距离。
（）
5、空间直线AB、CD交与点K，AB、CD的水平投影ab、cd交与k，AB、CD的正面投
影a´b´、c´d´交与k´，则kk´垂直X轴。
（）
6、空间直线AB，在AB上有一点C，点A、点B和点C的水平投影分别为a、b和c，则ac：
cb=AC：
CB。
（）
7、平面的投影仍然是平面。
（）
8、空间两直线AB、 CD，其中AB为水平线，AB和CD的水平投影ab垂直cd，那么空间两
直线AB
垂直CD。
（）
9、平面P为铅垂面，则其水平投影与OX的夹角为平面P与V面的夹角。
（）
10、某平面同时垂直正立投影面和侧立投影面，则该平面为正垂面。
（）
六、填空题
(1) 点C 直线AB上； (2) 点D 平面ABC上；
七、作图题
1、含点A1 作一平面，使所作平面平行于A2B2和 A2C2决定的平面
2、求一点C ，使AC :CB =1:4
3、利用换面法求AB 线段的实长及β
4、完成平面四边形ABCD 的水平投影
5、已知直线AB∥CD，又知点A 距V 面之前20 毫米，B 点在 V 面上，完成AB 直线的两面投影
机械制图复习资料答案
一、填空题
1．细实线2．正投影法3．形体分析
法4．选择视图案5．标准尺寸
6．基准7．外螺纹8．综合9．倾
斜10．轴测投影或轴测图
11．技术要求12．表达方法案13．①投射②工作
14 ．①回转体②自然15．主视图16①基本②局部17．装配图
二、选择题
1．E 2．E 3．B
三、补作图线
1．补画图线(每条线2分,共11条线22分）
2、补线(画对形状各2分,画对线型各1分,画准最底点各1分,共8分)
四、综合作图（补画左视图.将主视图改成全剖视图）（15分）
五、判断题
1、×；
2、×；
3、√；
4、×；
5、√；
6、√；
7、×；
8、√；
9、√；10、×
六、填空题
(1)点C 不在直线AB；
(2)点D 不在平面ABC；
七、作图题
1、
2、
3、
