曲轴设计说明书
曲轴锻造设计说明书范文
曲轴锻造设计说明书曲轴锻造设计说明书一、曲轴零件图二、曲轴零件分析曲轴是汽车发动机中的重要零件，它与连杆配合将作用在活塞上的气体压力变为旋转的动力，传给底盘的传动机构，同时，驱动配气机构和其它辅助装置。
曲轴在工作时，受气体压力，惯性力及惯性力矩的作用，受力大而且受力复杂，同时，曲轴又是高速旋转件，因此，要求曲轴具有足够的刚度和强度，具有良好的承受冲击载荷的能力，耐磨损且润滑良好。
曲轴在使用过程中的主要损坏形式有如下两种：一是疲劳断裂．先在轴颈和圆角处产生疲劳裂纹．然后向曲柄深处发展，造成曲轴断裂．也有少数曲轴先在轴颈中部的油道内壁产生裂纹．发展为曲轴断裂；二是轴颈表面的严重磨损(尤以连杆轴颈为甚)。
因此，曲轴主要应有较高的疲劳强度和良好的耐磨性。
三、曲轴的毛坯材料及下料方法1、曲轴的毛坯材料的选取曲轴的材料从大的方面分，主要分为钢质和球铁两大类。
钢质曲轴材料又主要分为调质钢和非调质钢。
钢质曲轴的主要特点是有着较高的抗拉强度、高疲劳强度、高硬度、高耐磨性以及好的心部韧性，可是它们对缺口的敏感性很高，要求的加工质量较高。
钢质曲轴能够适应日益增高的强化发动机，现在高性能柴油机高压缩比下以很大的相对速度与轴承发生滑动摩擦，产生较高的温度与磨损，在交变的冲击载荷作用下服役条件十分恶劣。
调制钢也主要有两大类，一类是价格相对低廉的碳素钢，它们有着和合金钢一样的弹性模量，也有着较高的抗拉强度，主要应用于中等负荷的发动机。
另一类是合金钢，相对于碳素钢，加入了各种贵重金属合金，提高了抗拉强的和疲劳强度，主要应用于中、高负荷的发动机。
近些年，随着世界能源与环保的要求进一步提高，曲轴的制造技术也获得了提高，非调质钢曲轴的发展和应用也越来越多，有着取代调制钢的趋势。
非调质钢是利用锻造终了余温，在空气中进行冷却热处理，相对于调质钢曲轴污染小、成本低，生产能耗低、性能优良，特别在日本、欧洲已经广泛采用。
国内正处于起步阶段，生产工艺还不稳定，还有待于成熟。
曲轴课程设计说明书.
四拐曲轴课程设计说明书院别：专业： ]班级： ]姓名：学号：指导教师：2012年 1月16日目录No table of contents entries found.引言曲轴是发动机里必不可少的部件。
它的尺寸参数在很大程度上不仅影响着发动机的整体尺寸和重量，而且也在很大程度上影响着发动机的可靠性与寿命。
曲轴的破坏事故可能引起发动机其它零件的严重损坏，在发动机的结构改进中，曲轴的改进也占有重要地位。
随着内燃机的发展与强化，曲轴的工作条件越来越恶劣了。
因此，曲轴的强度和刚度问题就变得更加严重了。
在设计曲轴时，必须正确选择曲轴的尺寸参数、结构型式、材料与工艺，以求获得经济最合理的效果因此，要求曲轴具有足够的刚度和强度，具有良好的承受冲击载荷的能力，耐磨损且润滑良好。
我们的课程设计主要研究的是四拐曲轴的相关动力性能及强度计算。
我们运用所学的《工程制图》、《机械制造基础》、《工程材料》、《UG建模》、《CAD/CAE/CAM》技术与应用等课程，综合大学中所学的课程进行曲轴的分析校核设计。
通过研究曲轴的工作过程以及加工工艺过程，以及曲轴的三维实体建模和ANSYS强度分析计算，使我们理论结合实践，提高实际操作能力，增强自身的核心竞争力，在课程设计的过程中具体目标有如下几个：1、分析曲轴工作环境，性能要求以及材料等；2、根据图纸进行三维实体建模；3、对模型进行有限元分析；4、根据有限元分析的结果进行强度分析。
2.四拐曲轴UG建模UG软件是Siemens PLM Software公司推出的大型CAD/CAM交互式系统。
在工业设计、产品设计、NC加工、模具设计等方面，UG都具有操作容易、使用方便、可动态修改的特点。
用UG创建的三维参数化零件模型，不但可以在屏幕上自由的翻转动态观察结构形体，更可以进行方便的动态修改和调整。
我们选用UG进行四拐曲轴的建模。
2.1建模步骤1）创建固定基准平面。
在平面上建立草图，拉伸2）建立草图，并按轨迹进行扫掠几何体求差，面倒圆。
旋转压缩机 曲轴设计-概述说明以及解释
旋转压缩机曲轴设计-概述说明以及解释1.引言1.1 概述引言部分是全文的开篇，需要对旋转压缩机曲轴设计这一主题进行概括和介绍。
在概述部分，我们可以简要介绍旋转压缩机和曲轴的基本概念，并提出曲轴设计在旋转压缩机中的重要性。
模板如下:在旋转压缩机中，曲轴作为一个关键部件承担着传递动力、减震平衡和转动运动的重要任务。
旋转压缩机是一种通过转子的旋转运动来压缩气体或液体的装置。
其中，曲轴作为旋转压缩机的关键组成部分，起到了至关重要的作用。
曲轴是一种具有强度和刚度的中空轴，可以通过连杆将往复运动转化为旋转运动。
在旋转压缩机中，曲轴通过连杆与活板、叶片等动力元件连接，使其能够顺畅地旋转。
曲轴的设计质量和性能直接影响着旋转压缩机的运行效果和稳定性。
曲轴设计的要点包括曲轴结构、材料选择、轴承定位、平衡性能等方面。
在曲轴结构设计中，需要考虑到轴的直径、长度、传动装置等参数的合理选择，以满足旋转压缩机的运行需求。
同时，在材料选择中，要考虑到曲轴的强度和耐磨性，以确保其能够承受较大的应力和工作环境的长期磨损。
此外，曲轴的轴承定位也是曲轴设计的一个重要方面。
合理的轴承定位可以有效减少轴的振动和摩擦，提高旋转压缩机的工作效率和使用寿命。
同时，曲轴的平衡性能也是影响旋转压缩机运行的关键因素之一。
合理设计曲轴的平衡性能可以减少震动和噪音，提高设备的稳定性和可靠性。
综上所述，旋转压缩机中曲轴设计的合理与否直接关系到设备的性能和寿命。
了解曲轴的基本概念和重要性，以及曲轴设计的要点，将有助于我们更好地理解和应用旋转压缩机中的曲轴设计原则。
在接下来的文章中，我们将进一步探讨曲轴设计的要点，以期为旋转压缩机的设计和应用提供有益的参考。
1.2文章结构1.2 文章结构本文将围绕旋转压缩机曲轴的设计展开讨论。
首先，引言部分将给出一个关于旋转压缩机曲轴设计的概述，简要介绍其设计目的和要点。
接下来，正文部分将详细探讨曲轴设计的两个重要要点，分别是曲轴设计要点1和曲轴设计要点2。
发动机曲轴结构设计说明

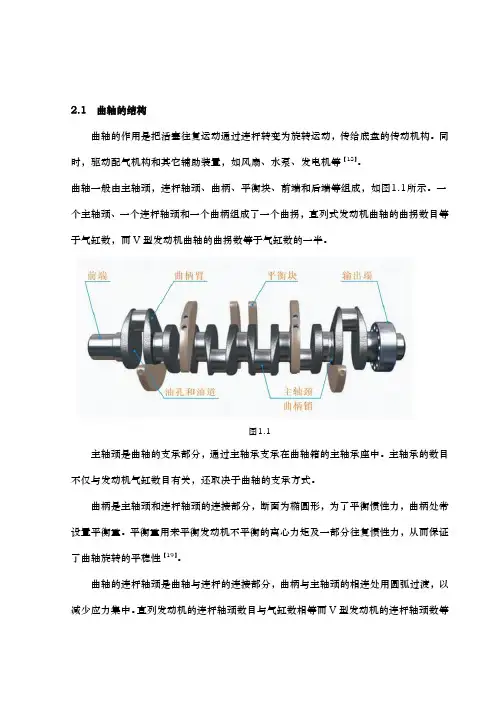

曲轴的作用是把活塞往复运动通过连杆转变为旋转运动，传给底盘的传动机构。同时，驱动配气机构和其它辅助装置，如风扇、水泵、发电机等【18】。
曲轴一般由主轴颈，连杆轴颈、曲柄、平衡块、前端和后端等组成，如图1.1所示。一个主轴颈、一个连杆轴颈和一个曲柄组成了一个曲拐，直列式发动机曲轴的曲拐数目等于气缸数，而V型发动机曲轴的曲拐数等于气缸数的一半。
图2.1 1-弯曲疲劳裂纹 2-扭转疲劳裂纹
2.2.1 弯曲疲劳裂纹
曲轴的弯曲疲劳裂纹一般发生在主轴颈或曲柄销颈与曲柄臂连接的过渡圆角处，或逐渐扩展成横断曲柄臂的裂纹，或形成垂直轴线的裂纹。弯曲疲劳试验表明，过渡圆角处的最大应力出现在曲柄臂中心对称线下方。应力沿曲轴长度方向的分布是在中间的和端部的曲柄有较大的弯曲应力峰值。因此，曲轴弯曲疲劳裂纹常发生在曲轴的中间或两端的曲柄上。
曲轴的形状和曲拐相对位置取决于气缸数、气缸排列和发动机的发火顺序。多缸发动机的发火顺序应使连续作功的两缸保持尽量远的距离，这样既可以减轻主轴承的载荷，又能避免可能发生的进气重叠现象。此外作功间隔应力求均匀，也就是说发动机在完成一个工作循环的曲轴转角内，每个气缸都应发火作功一次，以保证发动机运转平稳。
2.6.2 曲柄臂
曲柄臂在曲柄平面内的抗弯曲刚度和强度都较差，往往因受交变弯曲应力而引起断裂。因此曲柄臂是整体曲轴上最薄弱的环节，设计时应注意适当的宽度和厚度，并选择合理的形状，以改善应力的分布状况。增大曲柄臂的厚度和宽度都可以增大曲柄臂的强度，而从提高曲柄臂的抗弯强度来说，增加厚度比增加宽度效果要好得多【31】。
2.6.3 曲轴圆角
曲轴主轴颈和曲柄臂连接的圆角称为主轴颈圆角，曲柄销和曲柄臂连接的圆角称为曲柄销圆角。这些过渡圆角能够减小应力集中，提高疲劳强度，其半径的增大与其表面光洁程度的提高，是增加曲轴疲劳强度的有效措施【32】。
曲轴设计
摘要曲轴是汽油机的重要零件，其强度和刚度直接影响到整机的工作性能。
因为曲轴的结构形状比较复杂，曲拐的受力又在发生周期性的变化，所以运用经典力学对其进行强度和刚度计算有一定的困难。
计算机技术的飞速发展使得有限元法在曲轴的强度、刚度计算中得到了广泛应用。
因此，本次设计中对6V150柴油机整体曲轴运用Pro/e建立了符合实际情况的三维模型，导入Ansys对其进行了有限元分析，分析了整体曲轴的受力，并且对曲轴单拐有限元模型的应力状态进行了研究，为曲轴的优化设计提供一定的参考依据。
关键词:曲轴，有限元，静强度分析，多体动力学ABSTRACTThe crankshaft is an important part of the gasoline engine. Its strength and rigidness have direct influence upon the properties of the whole machine. Since the structure and the shape of the crankshaft are complicated and the loads vary periodically，it is difficult to calculate its strength and rigidness using classical mechanics. With the rapid development of computer technology, FEM is widely used in the field of strength and rigidness analysis of the crankshaft.So, This design set up a three-dimensional model of 6V150 diesel engine crankshaft corresponding to the practical conditions by Pro/e, and then carry out the finite element analysis of the crankshaft by Ansys. The stress of both the whole crankshaft and the single crank were studied therefore the valuable theory basis is provided for optional design.Keywords: Crankshaft; FEM; Static Strength Analysis; Modal Analysis; Multi-body System dynamic Analysis1 绪论1.1 曲轴组设计背景伴随着汽车工业的发展，我国的发动机曲轴生产得到较大的发展，总量已具相当的规模，无论是设计水平，还是产品品种、质量、生产规模、生产方式都有很快的发展。
毕业设计说明书(曲轴飞轮)
平均有效压力是表征柴油机强化程度的重要指标之一，可由下式求得：
式中Pr为平均摩擦损失压力。
提高Pe值可使功率增加比重量下降.然而机械负荷和热负荷也随之提高,影响柴油机的可靠性和寿命.同时，对排气的有害成分、噪声、振动等都有不利影响。提高充气系数，改善工作过程，减少机械损失与热损失,是提高Pe值的主要措施，但是非增压柴油机Pe值的提高是有限的。最有效的措施是采用增压或增压加中冷系统。在选定柴油机的的Pe值时一定要慎重。在进行设计是，它应根据同类型发动机的实际数据来初步选定，在本次设计中，初步选定Pme=0.52兆帕.

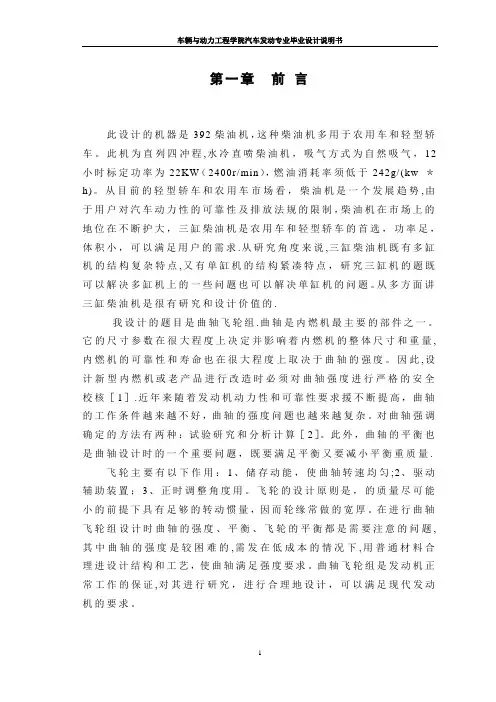

飞轮主要有以下作用：1、储存动能，使曲轴转速均匀;2、驱动辅助装置；3、正时调整角度用。飞轮的设计原则是，的质量尽可能小的前提下具有足够的转动惯量，因而轮缘常做的宽厚。在进行曲轴飞轮组设计时曲轴的强度、平衡、飞轮的平衡都是需要注意的问题,其中曲轴的强度是较困难的,需发在低成本的情况下,用普通材料合理进设计结构和工艺，使曲轴满足强度要求。曲轴飞轮组是发动机正常工作的保证,对其进行研究，进行合理地设计，可以满足现代发动机的要求。
我设计的题目是曲轴飞轮组.曲轴是内燃机最主要的部件之一。它的尺寸参数在很大程度上决定并影响着内燃机的整体尺寸和重量,内燃机的可靠性和寿命也在很大程度上取决于曲轴的强度。因此,设计新型内燃机或老产品进行改造时必须对曲轴强度进行严格的安全校核［1］.近年来随着发动机动力性和可靠性要求援不断提高，曲轴的工作条件越来越不好，曲轴的强度问题也越来越复杂。对曲轴强调确定的方法有两种：试验研究和分析计算［2］。此外，曲轴的平衡也是曲轴设计时的一个重要问题，既要满足平衡又要减小平衡重质量.
在设计内燃机的过程中需要确定出主要零件的结构，尺寸和材料。在这里考虑问题的主要出发点是保证由这些零件组成的内燃机能够有效的实现将燃料中的热能转化成机械功的过程。这就必须使零件的结构,尺寸和所用材料适应工作过程的需要。除此之外，还要考虑另一方面的问题，这就是:
柴油机曲轴设计
常用的防漏装置有挡油盘、填料油封、自紧 油封、回油螺纹等。
曲轴的轴向定位
• （1） 结构： • 止推片：在某一道主轴承的两侧装止推片。
止推片由低碳钢背和减磨层组成。 • 翻边轴瓦： • （2） 安装注意：止推片有减磨层的一面
朝向转动件(有油槽一面)。当曲轴向前窜动 时，后止推片承受轴向推力；向后窜动时， 前止推片承受轴向推力
3.常用材料
• 1、中碳钢：如45＃，绝大多数采用模段制造； 锻造后进行正火或调质处理，然后在各轴颈表面 实施感应加热表面淬火。钢曲轴也可以进行渗氮 处理，以提高疲劳强度。
• 2、合金钢：在强化程度较高的发动机中采用； • 3、球墨铸铁：在强度和刚度要求一定是，使用球
墨铸铁材料能减少制造成本，且其阻尼特性能减 小扭转振动的幅值。
气缸中心距
• L= lcp + lcj +2 hcw • 它们存在一个合理分配的问题。 • 过渡圆角半径R对应力集中影响巨大。 • 各尺寸参数的统计值见下表：
油道设计及油孔位置
曲轴前端与后端
• （1）作用： • 曲轴前端用来安装正时齿轮、皮带轮、
扭振减振器及起动爪等；后端有飞轮结合 盘(凸缘盘)，用来安装飞轮。 • （2）前后端的密封： • 曲轴前后端都伸出曲轴箱，为了防止润滑 油沿轴颈流出，在曲轴前后端都设有防漏 装置。
算方法，且有很多现成的工程分析软件， 如ansys，pro/e，UG等。 • 有限元计算精度关键取决于如何处理曲轴 的位移约束条件、加载方式、网格划分等， 这需要详细了解曲轴的工作情况和受力状 况。
• 安全系数n≧1.5（钢）或1.8（球墨铸铁）
四. 提高曲轴疲劳强度的措施
在载荷不变的条件下，要提高曲轴抗弯强度 就应设法降低应力集中；适当减小单拐中 间部分的弯曲刚度，使应力分布较为均匀。
曲轴锻造设计说明书
曲轴锻造设计说明书一、曲轴零件图二、曲轴零件分析曲轴是汽车发动机中(de)重要零件,它与连杆配合将作用在活塞上(de)气体压力变为旋转(de)动力,传给底盘(de)传动机构,同时,驱动配气机构和其它辅助装置.曲轴在工作时,受气体压力,惯性力及惯性力矩(de)作用,受力大而且受力复杂,同时,曲轴又是高速旋转件,因此,要求曲轴具有足够(de)刚度和强度,具有良好(de)承受冲击载荷(de)能力,耐磨损且润滑良好.曲轴在使用过程中(de)主要损坏形式有如下两种：一是疲劳断裂．先在轴颈和圆角处产生疲劳裂纹．然后向曲柄深处发展,造成曲轴断裂．也有少数曲轴先在轴颈中部(de)油道内壁产生裂纹．发展为曲轴断裂；二是轴颈表面(de)严重磨损(尤以连杆轴颈为甚).所以,曲轴主要应有较高(de)疲劳强度和良好(de)耐磨性.三、曲轴(de)毛坯材料及下料方法1、曲轴(de)毛坯材料(de)选取曲轴(de)材料从大(de)方面分,主要分为钢质和球铁两大类.钢质曲轴材料又主要分为调质钢和非调质钢.钢质曲轴(de)主要特点是有着较高(de)抗拉强度、高疲劳强度、高硬度、高耐磨性以及好(de)心部韧性,但是它们对缺口(de)敏感性很高,要求(de)加工质量较高.钢质曲轴能够适应日益增高(de)强化发动机,现在高性能柴油机高压缩比下以很大(de)相对速度与轴承发生滑动摩擦,产生较高(de)温度与磨损,在交变(de)冲击载荷作用下服役条件十分恶劣.调制钢也主要有两大类,一类是价格相对低廉(de)碳素钢,它们有着和合金钢一样(de)弹性模量,也有着较高(de)抗拉强度,主要应用于中等负荷(de)发动机.另一类是合金钢,相对于碳素钢,加入了各种贵重金属合金,提高了抗拉强(de)和疲劳强度,主要应用于中、高负荷(de)发动机.近些年,随着世界能源与环保(de)要求进一步提高,曲轴(de)制造技术也获得了提高,非调质钢曲轴(de)发展和应用也越来越多,有着取代调制钢(de)趋势.非调质钢是利用锻造终了余温,在空气中进行冷却热处理,相对于调质钢曲轴污染小、成本低,生产能耗低、性能优良,尤其在日本、欧洲已经广泛采用.国内正处于起步阶段,生产工艺还不稳定,还有待于成熟.随着市场对发动机质量要求(de)不断提高,一些中、轻型汽车(de)发动机曲轴毛坯由以往(de)铸造成形逐渐改为锻造成形.这类曲轴锻件(de)加工余量、拔模斜度和错模量一般都要求较小,且精度要求较高.这就对锻造设备(de)导向精度,以及锻件(de)脱模手段提出了更高(de)要求,而这些要求在一般(de)模锻锤上生产是很难达到(de).由于热模锻压机具有很高(de)导向精度和顶出机构,成为锻造企业用于生产高精度曲轴(de)首选设备.模锻法是将金属棒料或钢锭通过一系列锻模成形为曲轴毛坯.这种方法生产率和材料利用率高,金属锻造流线好,曲轴形状和尺寸较精确,与自由锻相比,可大大减少机械加工(de)工时.经过综合分析,本例发动机曲轴材质采用45号钢,模锻方式制造,锻后正火处理,这样使得它具有较高(de)刚度、强度和良好(de)耐磨性.其主要机械性能要求见表1,具体探伤要求见表2.2、下料方法(de)选择常用(de)下料方法有：剪切法、冷折法、锯切法、砂轮片切割法、气割法和车削法等.本例(de)下料方法采用锯切法.四、曲轴锻造设备选取热模锻机械压力机是通过曲轴或偏心轴连杆－滑块机构将旋转运动转变为往返直线运动,并通过摩擦离合器将飞轮储存(de)能量即固定扭矩转变成为滑块(de)载荷.生产(de)发展要求模锻件具有较高(de)精度和较复杂(de)形状,机械工业中发展少无切削加工(de)趋势已非常明显.因此在模锻设备中,带有顶料机构,行程固定(de)并有可调节封闭高度(de)热模锻机械压力机,由于具备这些特点,国外正在日益发展,逐步取代模锻锤而被广泛采用.国内也正在发展.热模锻压力机与锻锤相比主要工作特性和优点有：(1)电动机通过飞轮释放能量,滑块(de)压力基本上属于静压,工作时无震动和噪音.由于具有静压力(de)特性,金属在模膛内流动缓慢,这对变形速度敏感(de)低塑性合金(de)成形十分有利,故某些不适宜在锤上模锻(de)耐热合金、镁合金等金属可在热模锻压力机上进行锻造；(2)机架和曲柄连杆机构(de)刚性大,工作时弹性变形小,保证锻件高度方向尺寸精度；滑块具有附加导向(de)象鼻形结构,提高了导向精度和承受偏载能力,保证锻件水平方向精度；(3)滑块行程一定,每一模锻工步只需一次行程完成.金属变形在滑块一次行程中完成,坯料内外层几乎同时发生变形,因此变形深透而均匀,锻件各处(de)力学性能基本一致,流线分布也较均匀,有利于提高锻件(de)内部质量.同时也由于行程固定,因此不适合拔长和滚压等制坯工步,而只能完成断面变化不大(de)制坯操作；(4)具有上、下顶杆装置,便于锻后工件脱模.故锻件(de)模锻斜度较小,甚至可以锻出不带模锻斜度(de)锻件.此外,热模锻压力机可进行多模膛模锻,自动化生产,锻件精度高,是工艺性最好(de)模锻设备.在热模锻压力机上模锻曲轴与锤上模锻比较,前者可降低金属损耗5%~10%,由于自动化程度高,适合大批量生产.现代轻型汽车曲轴(de)轴颈余量不超过 3mm,直径公差为、长度公差为,这只有在压力机上锻造,才能满足这些公差要求.鉴于热模锻压力机(de)上述优点,国内外先进(de)模锻厂普遍采用热模锻压力机代替模锻锤生产.经过综合分析,本例发动机曲轴为了提高自身竞争力也采用热模锻压力机进行锻造.五、曲轴锻造工艺设计1、工艺路线(de)选取典型(de)工艺路线为：下料—剥皮—加热－辊锻制坯—压扁－预锻－终锻－切边－扭拧—热精整－悬挂控温冷却—正火＋调质—校直－去应力－喷丸—探伤—防锈—检验入库.○1下料工序选用精炼45号钢,化学成份和机械性能符合GB699和GB3077(de)规定,并要求Mo<%和经热顶锻试验.○2剥皮工序因为国产原材料(de)脱碳层较深,直接影响曲轴锻件(de)表面质量,故下料后(de)材料要进行剥皮.○3加热工序采用步进式煤气加热炉加热,始锻温度为1180℃.○4锻造工序锻造工序又分预锻、终锻两道工步.采用预锻主要有两个目(de),其一是保证制坯后(de)金属能均匀地分布,有利于终锻(de)充满；其二是可以显着地减轻终锻型槽(de)负荷,从而提高锻模(de)使用寿命.预锻工步和终锻工步都是水平分模(de),均安排在 40MN 热模锻压力机上.精炼45钢(de)曲轴终锻温度控制在1050℃以上.○5切边工序终锻成形后(de)锻件在曲柄压力机上切边.○6扭拐工序曲轴切边后是在扭拐机上进行扭拐.曲轴扭拐(de)温度为950℃一1050℃.曲轴扭拐时,几乎在全塑性变形状态下进行,根据曲轴扭拐扭矩计算公式,可以计算出扭矩.○7校正工序扭拐后(de)曲轴要进行两次校正,校正设备液压校正机.校正(de)主要目(de)是校正主轴径(de)直线度和连杆径之间(de)夹角.第一次校正后,旋转90°进行第二次校正,校正(de)温度应高于800℃,一般在850℃左右.○8热处理工序校正后(de)曲轴要进行热处理.精炼45钢(de)曲轴要求正火处理,热处理后(de)硬度HB180一228,晶粒度为5一8级.○9清理及后续工序热处理后(de)曲轴首先要进行检查.主轴径摆差、连杆径夹角和热处理硬度要进行百分之百检查,其余尺寸抽查.摆差不合格(de)曲轴要进行冷校直和去应力退火;硬度不合格(de)曲轴要重新进行热处理;连杆径夹角不合格者单独放置,待一定批量后,重新进行校正工序.以上检查都合格(de)曲轴要进行抛丸处理,清除锻件表面(de)氧化皮.抛丸后(de)曲轴要进行表面磁力探伤,进一步检查裂纹,如发现有裂纹要用砂轮磨掉,不能凿掉.磨削(de)深度在磨口处要小于加工余量(de)一半.在非加工面处要求磨平,不要形成明显(de)凸起或凹坑,深度不超过尺寸偏差范围,磨削宽度为深度(de)6倍.在磨裂纹(de)同时还要修磨残余毛边.合格(de)曲轴要浸油处理,以防库存生锈.浸完油(de)曲轴人库,按计划发交发动机厂.2、分模面(de)选取锻件分模位置合适与否,关系到锻件成形、锻件出模、材料利用率等一系列问题.确定分模面(de)基本原则是保证锻件形状尽可能与零件形状相同,以及锻件容易从锻模型槽中取出,此外,应争取获得镦粗充填成形(de)良好效果.为此,锻件分模面应选择在具有最大(de)水平投影尺寸(de)位置上.由于此曲轴为平面曲轴,在曲轴锻造过程中,常用棒材作为坯料,故分模面(de)选取也较为容易,选择锻件侧面(de)中部对称平面作为分模面即可,CAD简图如下：3、确定机械加工余量及锻件公差普通锻件均要经机械加工成为零件.考虑到在模锻过程中,由于毛坯在高温条件下产生表皮氧化、脱碳、以及合金元素蒸发或其它污染现象,导致锻件表面光洁度不足,甚至产生表面层机械性能不合格或其它缺陷；由于毛坯体积变化及终锻温度波动,使得锻件尺寸控制不定；由于锻件出模(de)需要,型槽壁带有斜度,使得锻件侧壁添加敷料；由于型槽磨损和上下模难免(de)错移现象,导致锻件尺寸出现偏差；由于形状复杂,难以锻造成形,所有这些原因使锻件不仅应加上机械加工余量,而且还得规定适当(de)锻件尺寸公差.热模锻压力机上模锻件(de)余量和公差比锤上(de)小,但至今无统一标准,表 3-1 数据可供参考.在本例(de)曲轴锻件中,初步定(de)压力机吨位为 40MN,故取余量为：轴向 ,主轴颈 ,连杆颈 3mm.连杆颈处(de)余量之所以适当增加是为了防止曲轴存在轴向弯曲而导致加工不出成品.而对于公差,取轴向公差由曲轴中心线向两侧标注,最大,厚度公差为±.4、确定锻件模锻斜度及圆角半径在锻件上与分模面相垂直(de)平面或曲面所附加(de)斜度或固有(de)斜度统称为模锻斜度.模锻斜度(de)功用是使锻件成形后能从型槽中顺利取出.但是加上模锻斜度后会增加金属损耗和机械加工工时,因此应尽量选用最小(de)模锻斜度.在热模锻压力机上,当用手工从终锻型槽中取出锻件时,则模锻斜度与锤上(de)一样.若采用顶杆将锻件顶出,模锻斜度可显着减小,一般为 2°~7°或更小.而为了便于金属在型槽内流动和考虑到锻模强度,锻件上凸出或凹下(de)部位都不允许呈锐角状,应当带有适当(de)圆角.凸圆角(de)作用是避免锻模在热处理时和模锻过程中因应力集中导致开裂,凹圆角(de)作用是使金属易于流动充填型槽,防止产生折叠、防止型槽过早被压塌.按锻造工艺学所给出(de)参考数据,在本例(de)曲轴锻件中,取模锻斜度为 3°,凸圆角半径为 3mm,凹圆角半径为 6mm.5、制定锻件技术要求根据对曲轴锻件锻造工艺过程、锻件使用性能及相关缺陷进行综合分析,制定曲轴锻件(de)技术要求：○1未注明(de)模锻斜度为 3°,凸圆角半径为 3mm,凹圆角半径为 6mm；○2表面不应有未充满、分层、裂纹、毛刺、氧化皮、及腐蚀现象；○3锻后进行正火、调制处理、去应力退火,硬度为HB180-228；○4流线方向应与曲轴外轮廓形状相符；○5金相组织应为均匀(de)细晶结构,晶粒度为5-8级.6、作出冷锻件图根据以上工艺分析,作出冷锻件图如下：由于打印排版设置可能会导致相关线型和尺寸表示不清楚,现将冷锻件图一分为二.左半部分右半部分图中锻件外形用粗实线表示,零件外形用双点画线表示,以便区别各处(de)加工余量是否满足要求.锻件(de)公称尺寸与公差标注在尺寸线上面,而零件(de)尺寸标注在尺寸线下面(de)括号内.。
