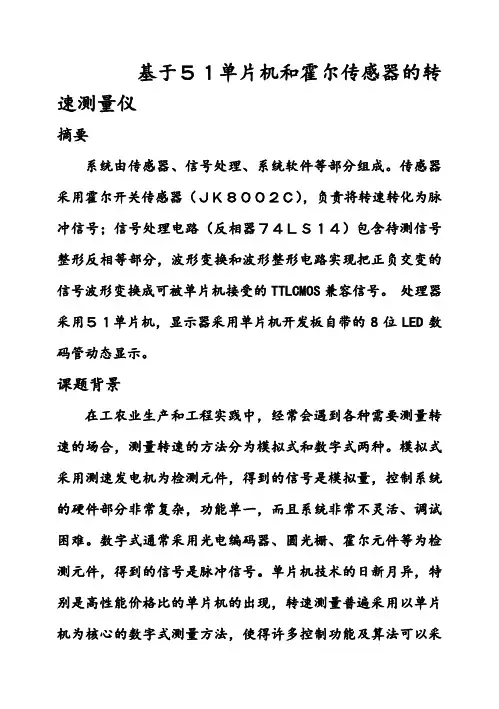

(完整版)基于51单片机和霍尔开关传感器的转速测量仪毕业论文
基于５１单片机和霍尔传感器的转速测量仪摘要系统由传感器、信号处理、系统软件等部分组成。
传感器采用霍尔开关传感器（ＪＫ８００２Ｃ），负责将转速转化为脉冲信号；信号处理电路（反相器７４ＬＳ１４）包含待测信号整形反相等部分，波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTLCMOS兼容信号。
处理器采用５１单片机，显示器采用单片机开发板自带的8位LED数码管动态显示。
课题背景在工农业生产和工程实践中，经常会遇到各种需要测量转速的场合，测量转速的方法分为模拟式和数字式两种。
模拟式采用测速发电机为检测元件，得到的信号是模拟量，控制系统的硬件部分非常复杂，功能单一，而且系统非常不灵活、调试困难。
数字式通常采用光电编码器、圆光栅、霍尔元件等为检测元件，得到的信号是脉冲信号。
单片机技术的日新月异，特别是高性能价格比的单片机的出现，转速测量普遍采用以单片机为核心的数字式测量方法，使得许多控制功能及算法可以采用软件技术来完成。
采用单片机构成控制系统，可以节约人力资源和降低系统成本，从而有效的提高工作效率。
本课题，是要利用霍尔传感器来测量转速。
由磁场的变化来使霍尔传感器产生脉冲，由单片机计数，经过数据计算转化成所测转速，再由数码管显示出来。
1.硬件部分概述１.１系统组成框图系统框图原理如图１－１所示，系统由传感器、信号处理、数码管显示、蜂鸣器超速报警和系统软件等部分组成。
传感器采用霍尔开关传感器（ＪＫ８００２Ｃ），负责将转速转化为脉冲信号。
信号处理电路反相器７４ＬＳ１４）包含待测信号波形变换、波形整形等部分，波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTLCMOS兼容信号。
处理器采用５１单片机，显示器采用8位LED数码管动态显示。
１.２霍尔传感器测转速原理及特性霍尔传感器是对磁敏感的传感元件，由磁钢、霍耳元件等组成。
测量系统的转速传感器选用SiKO 的ｊｋ８００２ｃ的霍尔传感器，其响应频率为100KHz，额定电压为5-30（V）、检测距离为10（mm）。
基于霍尔传感器的测速系统设计
基于霍尔传感器的测速系统设计【摘要】本论文介绍了霍尔传感器的原理，对霍尔传感器进行了深入研究，对霍尔传感器在测速中的实际运用进行了详细的分析，并对霍尔传感器测速系统进行了设计。
此系统以单片机为控制核心，通过霍尔传感器准确及时收集车方位信号和车轮转速等信息，实现了简单的加减速功能的基础上，还实现了汽车的测速功能、调速功能。
【关键词】霍尔传感器;测速;单片机1.研究背景与研究内容传感器，实际上是一种能量转换器，从外部接收被测量信息，并根据一定的法则，其他测量的或必要的形式的信息被转换成输出。
伴随着科学技术的发展，传感器技术在速度的测量领域上有很大的引用。
霍尔传感器是以霍尔效应为基础的，它是将被测量转变成电动势然后进行输出的传感器。
但是霍尔传感器的被测量的信息转换成电动势的效率很低、温度对传感器的影响大、要求转换精度较高，所以使用温度补偿来来弥补这些缺点是很有必要的。
本文进行了以下控制部分采用单片机来实现操作，汽车轮胎和车的转速是由霍尔传感器采集的信号，当信号变化时，可随时调整脉冲宽度调制控制电机和位置信号，本系统的实现简单，加速和减速功能的基础上，还完成了电动汽车速度、速度等。
1.1 传感器的组成传感器的类型有很多，这些传感器的作用是将各种非电输入量信号转变为电信号，其中非电输入量如光线、湿度、温度、位移、流量、重量、压力、电磁场等在自己控制的系统中就是利用了传感器把当前工作的环境转变成了电信号。
传感器一般由敏感元件、转换元件、测量电路以及辅助电源组成。
1.2霍尔传感器的原理准备金属或半导体元件的薄片;在这些薄片的两边进行通电，产生的电流记为I，在垂直于金属的方向添加磁感应强度为B的磁场，那么，在垂直于电流和磁场的方向上（即霍尔输出端之间），就会产生电动势，电动势记为UH。
我们把这种现象称为霍尔效应。
UH=RHIB/d，式中：RH—霍尔常数，m3.C-1;控制电流，A;B-- 磁感应强度，T;霍尔效应传感器是一种基于霍尔效应原理的组件。
基于霍尔传感器的测速仪设计毕业设计论文
基于霍尔传感器的测速仪设计【摘要】霍尔传感器是对磁敏感的传感元件，常用于开关信号采集的有CS3020、CS3040等，这种传感器是一个3端器件，外形与三极管相似，只要接上电源、地，即可工作，输出通常是集电极开路（OC）门输出，工作电压范围宽，使用非常方便。
使用霍尔传感器获得脉冲信号，其机械结构也可以做得较为简单，只要在转轴的圆周上粘上一粒磁钢，让霍尔开关靠近磁钢，就有信号输出，转轴旋转时，就会不断地产生脉冲信号输出。
这种传感器不怕灰尘、油污，在工业现场应用广泛。
【关键词】传感器原理；检测技术；检测速度；一、测速仪功能简介测速是工农业生产中经常遇到的问题，测速仪表具有很重要的意义。
要测速，首先要解决是采样的问题。
在使用模拟技术制作测速表时，常用测速发电机的方法，即将测速发电机的转轴与待测轴相连，测速发电机的电压高低反映了转速的高低。
使用单片机技术进行测速，可以采用简单的脉冲计数法。
只要转轴每旋转一周，产生一个或固定的多个脉冲，并将脉冲送入单片机中进行计数，即可获得转速的信息。
二、霍尔传感器介绍霍尔传感器是对磁敏感的传感元件，常用于开关信号采集的有CS3020、CS3040等，这种传感器是一个3端器件，外形与三极管相似，只要接上电源、地，即可工作，输出通常是集电极开路（OC）门输出，工作电压范围宽，使用非常方便。
如图1所示是CS3020的外形图，将有字面对准自己，三根引脚从左向右分别是Vcc，地，输出。
如图1所示，这种传感器不怕灰尘、油污，在工业现场应用广泛。
图1 CS3020三、基于霍尔传感器的测速仪系统设计1、系统总体结构基于霍尔传感器的测速仪系统总体结构如图2所示：图2基于霍尔传感器的测速仪系统结构图2、信号获取电路图3是测速电路的信号获取部分，在电源输入端并联电容C6用来滤去电源尖啸，使霍尔元件稳定工作。
HR3020表示霍尔元件，采用3020，在霍尔元件输出端（引脚3）与地并联电容C7滤去波形尖峰，再接一个上拉电阻R15，然后将其接入LM393的引脚3。
基于51单片机和霍尔传感器的测速
基于51单片机和霍尔传感器的测速1. 小项目简介主要采用stc89c51/52单片机作为主控，由霍尔传感器作为测速的基本模块，采用按键控制速度快慢，数码管显示当前速度。
最后成品图如下：2.电源部分1.电源供电的功率尽可能的稍微大一些，我是采用罗马仕充电宝供电（5V，2.1A输出口）。
因为电源功率过小，将造成电机无法带动，或者数码管闪烁等硬件上的bug。
2.如果电源的电压高于5V，需要在电源输入端使用一个稳压电路，将输入电压稳压到5V给单片机，和其他外设供电。
防止电压过高造成器件损坏。
3.硬件部分1. stc89c51/52的最小系统注意：如果使用一般的USB接口供电，当电机转动时候，可能照成单片机的管脚供电不稳定，所以需要在单片机的IO的外接上拉排阻。
P3口不需要。
9针排阻如下：有小点的一端是公共端，需要和电源5V连接，其余口和单片机管脚一一对应焊接就行。
2. 霍尔传感器注意引脚，窄的一面来看引脚顺序：这里的VOUT口可以直接连接单片机的外部中断1口，可以经过一个电压比较器lm393之类的在给单片机。
3. 直流电机马达驱动51单片机的IO口输出的电流过小，驱动直流电机马达效果不明显，达不到后期变速，需要使用一个三极管（9015\9013这类都可以）放大电路去驱动马达：示范电路如下：（电阻根据自己需要修改）4. 共阴数码管//数码管位选sbit S1=P2^4;sbit S2=P2^5;sbit S3=P2^6;sbit S4=P2^7;//数码管段选：P1的八个IO口。
连线的时候一定根据下列图示的段选（注意注意注意：容易连错）4.软件部分1.软件工程整体图：2.main.c文件代码：自己创建一个51单片机的keil工程文件，将下面代码拷贝到自己工程文件下的main.c文件替换即可/************************************************************** ************************* 基于51单片机测速* 实现现象：按下按键K1减速按下按键K2加速外部中断1对应IO口P3^3注意事项：电机速度不能过快，否则会造成数码管显示不稳定*************************************************************** ************************/#include 'reg52.h' //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned int u16; //对数据类型进行声明定义typedef unsigned char u8;//测试端口（根据自己需要决定）sbit led=P0^0; //将单片机的P0.0端口定义为led/************************************************************** ****************************************************核心部分**************************************************************************************************************** ************************///占空比u16 time = 0; // 定义占空比的变量u16 count=30; //定义占空比上限sbit PWM=P0^1;// P0.1输出pwm//速度u16 zhuansu=0; //转速初值为0u16 jishu = 0; //jishu的变量初值为0u8 flag = 0; //定时器1计数变量//按键sbit k1=P2^0;sbit k2=P2^1;sbit k3=P2^2;sbit k4=P2^3;//数码管位选sbit S1=P2^4;sbit S2=P2^5;sbit S3=P2^6;sbit S4=P2^7;//数码管位选：P1的八个IO口//共阴数码管段选u8 code smgduan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值//数码管存储中间变量unsigned char Display_data[4];/************************************************************** ****************** 函数名 : delay* 函数功能 : 延时函数，i=1时，大约延时10us*************************************************************** ****************/void delay(u16 i){while(i--);}//定时器和外部中断1的初始化函数void InitSyetem(){//配置外部中断1：采集霍尔传感器触发下降沿IT1 = 1; //选择下降沿触发EX1 = 1; //打开外部中断1//定时器0，1工作方式1TMOD=0x11; //定时或者计数模式控制寄存器//定时器0配置：产生PWM波TH0=(65536-10)/256;//赋初值定时10usTL0=(65536-10)%256;//sET0=1;//开定时器0中断TR0=1;//启动定时器0//定时1：测速TH1=(65536-10000)/256;//赋初值定时10msTL1=(65536-10000)%256;ET1=1;//开定时器0中断TR1=1;//启动定时器0PX1=1;//设置优先级PT1=1;//设定定时器1为最高优先级EA=1;//开总中断}//外部1中断服务函数void Service_Int1() interrupt 2{jishu++; //霍尔下降沿一次就记一次数if(jishu == 100) //累加计数有100次，总时间为100 * 10ms = 1s{led^=led; //led闪烁}}//定时0处理函数产生PWM 调速原理———在PWM高电平时候驱动电机转动在PWM低电平时候让电机停止转动void Service_Timer0() interrupt 1{TR0=0;//赋初值时，关闭定时器TH0=(65536-10)/256;//赋初值定时TL0=(65536-10)%256;//0.01msTR0=1;time++; //计数变量if(time>=100) time= 0; //清零标志变量if(time<=count) //小于设定值，输出高电平{PWM = 1;}elsePWM = 0;}//定时器1中断处理显示转速void Service_Timer1() interrupt 3{TR1=0;//赋初值时，关闭定时器TH1=(65536 - 10000) / 256;TL1=(65536 - 10000) % 256;//定时10msTR1=1;flag++; //计数变量加if(flag==100) //计时到达1s 测量此时的转速{// led=~led; //led状态取反zhuansu = jishu; //监测霍尔传感器总共计数次数jishu=0; //转速置0flag=0; //清除计数变量}}//数码管处理函数void Deal_data(){Display_data[3]=smgduan[zhuansu/1000]; //数码管高位Display_data[2]=smgduan[zhuansu/100%10];//去第二位Display_data[1]=smgduan[zhuansu/10%10];Display_data[0]=smgduan[zhuansu%10]; //数码管低位}/************************************************************** ****************** 函数名 : DigDisplay* 函数功能 : 数码管动态扫描函数，循环扫描4个数码管显示*******************************************************************************/void DigDisplay(){u8 i;for(i=0;i<4;i++){switch(i) //位选，选择点亮的数码管，{case 0 : S1 = 0; S2 = 1; S3 = 1; S4 = 1;break; //点亮第一位数码管case 1 : S2 = 0; S1 = 1; S3 = 1; S4 = 1;break;case 2 : S3 = 0; S1 = 1; S2 = 1; S4 = 1;break;case 3 : S4 = 0; S1 = 1; S2 = 1; S3 = 1;break;}P1=Display_data[i];//发送段码delay(5); //间隔一段时间扫描时间越少，一起亮且显示越稳定；时间越多，是流水点亮P1=0x00;//消隐时间过快时，每个数码管将会有重影}}/************************************************************** ****************** 函数名 : keypros* 函数功能 : 按键处理函数，判断按键K1是否按下*************************************************************** ****************/void keypros(){if(k1==0) //检测按键K1是否按下{delay(100); //消除抖动一般大约10ms 时间的估算100*n=1(s) if(k1==0) //再次判断按键是否按下{led=~led; //led状态取反count+=10;if(count >= 90) //设置一个上限count+=90;}while(!k1); //检测按键是否松开为假时候说明按键没有释放}if(k2==0) //检测按键K1是否按下{delay(100); //消除抖动一般大约10msif(k2==0) //再次判断按键是否按下{led=~led; //led状态取反count-=10;if(count <= 10){count = 10;}}while(!k2); //检测按键是否松开}}/************************************************************** ****************** 函数名 : main* 函数功能 : 主函数* 输入 : 无* 输出 : 无*************************************************************** ****************/void main(){led = 0; //上电熄灭小灯P1 = 0x00; //上电初始化熄灭数码管InitSyetem();//定时器和外部中断1的初始化函数while(1){keypros(); //按键处理函数Deal_data(); //数据处理函数DigDisplay(); //数码管显示函数}}。
毕业设计(论文)基于霍尔传感器的电机测速装置的设计与实现[管理资料]
![毕业设计(论文)基于霍尔传感器的电机测速装置的设计与实现[管理资料]](https://img.taocdn.com/s3/m/08b36827c1c708a1294a44c0.png)
广东白云学院毕业设计(论文)开题报告题目：基于霍尔传感器的控制电机测速装置的设计与实现课题类型：论文□设计□学生姓名学号：班级：07自动化2班专业（全称）：自动化系别：电子信息工程系指导教师：2010年 10月基于霍尔传感器的电机测速装置的设计与实现摘要在工业生产生活中，经常会遇到各种需要测量转速的场合，例如在发电机、电动机、机床主轴等旋转设备的实验运转和控制中，常需要分时或连续测量、显示其转速及瞬时速度。
为了能精确地测量转速，还要保证测量的实时性，要求能测的瞬时速度。
针对工业上常见的发动机设计了以单片机STC89C52为控制核心的转速测量系统，本文介绍基于霍尔传感器的电机测速系统，该系统利用霍尔传感器采集脉冲信号，通过定时计数法程序，将转速结果实时显示出来。
实际测试表明,该系统能满足发动机转速测量要求。
关键词: 单片机;电机测速系统;霍尔传感器;定时SENSOR BASED ON HALL OF MOTOR SPEEDDEVICE DESIGNABSTRACTIn the course of industrial production in life often need to measure speed encounter various occasions. For example, AT the engines motors machine tool spindles and other rotating equipment’s operation and control of the piolt often need frequent time-sharing or continuous measurements show its speed and instantaneous order to accurately measured. The rotate spee measurement system for the common engine is designed with the single chip paper inroduces a microcomputer-based hall sensor speed system,the syetem uses Hall sensor pulse signal collected through the timer counting algorithm programs,will speed the results of real-time disply. The result of the experiment shows that the measurement system is able to satisfy the requirement of the engine rotate speed measurement.Key words:Single-chip;Motor Speed System; Hall sensor; Timing目录第1章绪论 (6)基于霍尔传感器的电机测速装置的现状 (6) (6)第二章基于霍尔传感器的电机测速装置总体方案设计 (8)系统原理框图设计 (8)总体方案的论证 (9) (9)转速测量方案论证 (9)电机驱动方案论证 (10) (10)转速显示方案论证 (10)PWM软件实现方案论证 (11)各模块的分析、计算与硬件电路设计 (11) (11)电机驱动电路的设计 (12)2.LCD显示电路与STC89C52的接口设计 (13)第三章本系统各部分功能程序设计 (14)系统总程序框图设计 (14)电机转速测量程序设计 (15)按键控制程序设计 (15)LCD显示程序设计 (18)PWM信号的单片机程序实现 (19)第四章本系统的实现与调试 (20) (20) (20) (21)软件部分调试 (23) (23)第五章总结 (25)参考文献 (26)致谢 (27)附录1：硬件总图 (28)附录2：电路PCB版图 (29)附录3：ISIS 7 PROFESSIONAL仿真图 (31)附录4：基于霍尔传感器的电机转速装置元件清单 (32)附录5：程序清单 (33)第1章绪论基于霍尔传感器的电机测速装置的现状霍尔传感器是利用霍尔效应实现磁电转换的一种传感器，我国从７Ｏ年代开始研究霍尔器件，经过２０余年的研究和开发，目前已经能生产各种性能的霍尔元件，霍尔传感器具有灵敏度高、线性度好、稳定性高、体积小和耐高温等特点。
