简析路桥建设中PHC桩施工的质量通病及预防措施

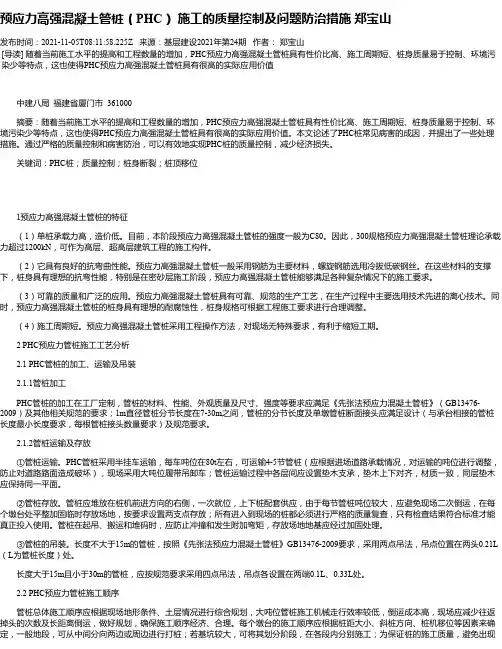

预应力高强混凝土管桩（PHC）施工的质量控制及问题防治措施郑宝山
预应力高强混凝土管桩（PHC）施工的质量控制及问题防治措施郑宝山发布时间：2021-11-05T08:11:58.225Z 来源：基层建设2021年第24期作者：郑宝山[导读] 随着当前施工水平的提高和工程数量的增加，PHC预应力高强混凝土管桩具有性价比高、施工周期短、桩身质量易于控制、环境污染少等特点，这也使得PHC预应力高强混凝土管桩具有很高的实际应用价值中建八局福建省厦门市 361000摘要：随着当前施工水平的提高和工程数量的增加，PHC预应力高强混凝土管桩具有性价比高、施工周期短、桩身质量易于控制、环境污染少等特点，这也使得PHC预应力高强混凝土管桩具有很高的实际应用价值。
本文论述了PHC桩常见病害的成因，并提出了一些处理措施。
通过严格的质量控制和病害防治，可以有效地实现PHC桩的质量控制，减少经济损失。
关键词：PHC桩；质量控制；桩身断裂；桩顶移位1预应力高强混凝土管桩的特征（1）单桩承载力高，造价低。
目前，本阶段预应力高强混凝土管桩的强度一般为C80。
因此，300规格预应力高强混凝土管桩理论承载力超过1200kN，可作为高层、超高层建筑工程的施工构件。
（2）它具有良好的抗弯曲性能。
预应力高强混凝土管桩一般采用钢筋为主要材料，螺旋钢筋选用冷拔低碳钢丝。
在这些材料的支撑下，桩身具有理想的抗弯性能，特别是在密砂层施工阶段，预应力高强混凝土管桩能够满足各种复杂情况下的施工要求。
（3）可靠的质量和广泛的应用。
预应力高强混凝土管桩具有可靠、规范的生产工艺，在生产过程中主要选用技术先进的离心技术。
同时，预应力高强混凝土管桩的桩身具有理想的耐腐蚀性，桩身规格可根据工程施工要求进行合理调整。
（4）施工周期短。
预应力高强混凝土管桩采用工程操作方法，对现场无特殊要求，有利于缩短工期。
2 PHC预应力管桩施工工艺分析2.1 PHC管桩的加工、运输及吊装2.1.1管桩加工PHC管桩的加工在工厂定制，管桩的材料、性能、外观质量及尺寸、强度等要求应满足《先张法预应力混凝土管桩》（GB13476-2009）及其他相关规范的要求；1m直径管桩分节长度在7-30m之间，管桩的分节长度及单墩管桩断面接头应满足设计（与承台相接的管桩长度最小长度要求，每根管桩接头数量要求）及规范要求。
PHC 桩施工的质量通病及预防措施
PHC 桩施工的质量通病及预防措施预应力高强混凝土管桩(简称PHC 桩)，是专业工厂里采用先张法预应力和离心成型工艺，经过蒸压养护而制成的一种空心圆筒体的等截面构件，通过锤击或静压的方法沉入地下作为建(构)筑物的基础。
这是一种新型的基桩，由于它的卓越性能，广泛应用在工业与民用建筑、桥梁、港口码头、水利工程等，在国家建设中发挥了愈来愈大的作用。
PHC 桩在施工过程中，会碰到各种质量通病，主要有：1、沉桩困难，达不到设计标高；2、桩偏移或倾斜过大；3、桩达到设计标高或深度，但桩的承载能力不足；4、压桩阻力与地质资料或试验桩所反映阻力相比有异常现象；5、桩体破损，影响桩的继续下沉。
下面逐一对这几种质量通病进行分析：一、沉桩困难，达不到设计标高主要原因分析：1. 压桩设备桩选型不合理，设备吨位小，能量不足。
2. 压桩时中途停歇时间过长。
3. 压桩过程中设备突然出现故障，排除时间过长；或中途突然停电。
4. 没有详细分析地质资料，忽略了浅层杂填土层中的障碍物及中间硬夹层、透镜体等的存在等情况。
5. 忽略了桩距过密或压顺序不当，人为形成“封闭”桩，使地基土挤密，强度增加。
6. 桩身强度不足，沉桩过程中桩顶、桩身或桩尖破损，被迫停压。
7. 桩就位插入倾斜过大，引起沉桩困难，甚至与邻桩相撞。
8. 桩的接头较多且焊接质量不好或桩端停在硬夹层中进行接桩。
相应预防措施：1、配备合适压桩设备，保证设备有足够压入能力。
2、一根桩应连续压入，严禁中途停歇。
3、进场前对设备进行大修保养，施工时进行例行检修，确保压桩施工时设备正常运行。
避开停电时间施工。
4、分析地质资料，清除浅层障碍物。
配足压重，确保桩能压穿土层中的硬夹层、透镜体等。
5、制定合理的压桩顺序及流程，严禁形成“封闭”桩。
6、严把制桩各个环节质量关，加强进场桩的质量验收，保证桩的质量满足设计要求。
7、桩就位插入时如倾斜过大应将桩拔出，待清除障碍物后再重新插入，确保压入桩的垂直度。
PHC管桩施工中常见质量问题及防治措施
②施工步骤不正确，导致桩身应力分布不均匀， 特别是深基坑的承台，承台密集度过高会造成先施工 的一侧出现孔洞，当进行后一侧施工时，桩身易发生 滑动；
③沉桩时遇到坚硬的块石，将桩身挤到另一侧； ④桩设置的过于密集，沉桩时挤土效应明显。 3.2 单桩承载力不足 单桩承载力达到设计要求是保证建筑物上部结 构施工稳定和安全的前提，单桩承载力不足的原因主
4 防治措施
于同一直线上； ③尽量减少接桩，预制管桩接头不宜超过 3 个，接
桩宜在桩尖进入硬土层ห้องสมุดไป่ตู้进行。 4.3 桩身断裂的防治措施
①加强对管桩生产原材料的管控，确保生产管桩 的原材料符合相关规范的要求。当管桩桩身混凝土 强度达到 70% 时再进行脱模，达到 100% 时才可以进 行施工，运桩时应防止发生碰撞；
193
Copyright©博看网 . All Rights Reserved.
岩土工程与地基基础
安徽建筑
要有以下几点。 ①管桩施工前的准备工作不够完善，勘察结果不
准确，无法保证施工后管桩的单桩承载力达到设计要 求；
②管桩的桩身长度及深度达到了规范要求，但是 最低端未深入至地基持力层；
2 PHC 管桩的应用现状
PHC 管桩是采用先张预应力离心成型工艺，并经 过蒸汽养护制成的一种空心圆筒型混凝土预制构件， 其桩身混凝土强度等级一般高于 C80，标准桩长为 10m。 在 国 外 ，混 凝 土 桩 已 有 接 近 百 年 的 历 史 ，PHC 管桩亦有 30 多年的历史。在国内，PHC 管桩发展到
作者简介：王飞（1984-），男，安徽合肥人，2011 年毕业于合肥工业大学 地质工程专业，研究生，硕士。专业方向：桩土动力学。
桥梁桩基施工中常见质量问题及控制措施分析
桥梁桩基施工中常见质量问题及控制措施分析桥梁是道路交通建设中常见的重要设施，而桥梁的稳固性和安全性很大程度上取决于桩基的施工质量。
桩基施工中常见的质量问题对桥梁的稳定性和安全性都会带来很大的影响，因此在施工过程中，必须严格控制质量问题，确保桩基施工的质量。
本文将对桩基施工中常见的质量问题进行分析，并提出相应的控制措施，以期对相关从业人员有所帮助。
一、常见的质量问题1. 桩基沉降不均匀在桩基施工过程中，如果桩基沉降不均匀，就会导致桥梁的变形和扭曲，严重时甚至会引发桥梁的倾覆。
这种问题通常由于施工中未能控制好桩基的沉降速度和沉降量引起的。
一般来说，桩基沉降应该是一个均匀、稳定的过程，但是如果施工过程中出现了问题，就会导致沉降不均匀的情况出现。
2. 桩身质量不达标桩身的质量不达标是桥梁桩基施工中比较常见的问题之一，通常是由于材料质量不过关、施工工艺不过关等原因造成的。
桩身质量不达标会直接影响桩基的承载能力和稳定性，严重时可能会引发桥梁结构的坍塌。
3. 桩头施工不规范桩头施工不规范是桥梁桩基施工中的另一大问题，通常表现为桩顶完工平整度不达标、桩顶锤击不均匀等。
桩头的施工质量不达标会直接影响桥梁的正常使用和安全性，因此必须引起足够重视。
4. 施工过程中的地质灾害在桥梁桩基施工过程中，地质灾害是一个不可忽视的问题。
常见的地质灾害包括山体滑坡、地面沉陷、土壤液化等，这些地质灾害都可能直接影响桩基的稳定性和安全性。
二、质量控制措施1. 制定严格的施工方案为了确保桥梁桩基施工的质量，必须事先制定严格的施工方案。
施工方案中应该包括桩基的设计要求、施工程序、工艺规范等内容，以确保施工过程中能够按照严格的标准进行。
2. 严格控制材料质量桩基的质量很大程度上取决于所选用的材料质量，因此必须严格控制材料质量。
在选材的过程中应该选择优质的材料，并进行严格的质量检测，确保选用的材料符合相关标准要求。
3. 加强现场施工管理现场施工管理是确保桩基施工质量的关键，必须加强对现场施工的管理。
PHC桩施工的质量通病及预防措施
PHC桩施工的质量通病及预防措施预应力高强混凝土管桩(简称PHC桩)，是专业工厂里采用先张法预应力和离心成型工艺，经过蒸压养护而制成的一种空心圆筒体的等截面构件，通过锤击或静压的方法沉入地下作为建(构)筑物的基础。
这是一种新型的基桩，由于它的卓越性能，广泛应用在工业与民用建筑、桥梁、港口码头、水利工程等，在国家建设中发挥了愈来愈大的作用。
PHC桩在施工过程中，会碰到各种质量通病，主要有：1、沉桩困难，达不到设计标高；2、桩偏移或倾斜过大；3、桩达到设计标高或深度，但桩的承载能力不足；4、压桩阻力与地质资料或试验桩所反映阻力相比有异常现象；5、桩体破损，影响桩的继续下沉。
下面逐一对这几种质量通病进行分析：一、沉桩困难，达不到设计标高主要原因分析：1.压桩设备桩选型不合理，设备吨位小，能量不足。
2.压桩时中途停歇时间过长。
3.压桩过程中设备突然出现故障，排除时间过长；或中途突然停电。
4.没有详细分析地质资料，忽略了浅层杂填土层中的障碍物及中间硬夹层、透镜体等的存在等情况。
5.忽略了桩距过密或压顺序不当，人为形成“封闭”桩，使地基土挤密，强度增加。
6.桩身强度不足，沉桩过程中桩顶、桩身或桩尖破损，被迫停压。
7.桩就位插入倾斜过大，引起沉桩困难，甚至与邻桩相撞。
8.桩的接头较多且焊接质量不好或桩端停在硬夹层中进行接桩。
相应预防措施：1、配备合适压桩设备，保证设备有足够压入能力。
2、一根桩应连续压入，严禁中途停歇。
3、进场前对设备进行大修保养，施工时进行例行检修，确保压桩施工时设备正常运行。
避开停电时间施工。
4、分析地质资料，清除浅层障碍物。
配足压重，确保桩能压穿土层中的硬夹层、透镜体等。
5、制定合理的压桩顺序及流程，严禁形成“封闭”桩。
6、严把制桩各个环节质量关，加强进场桩的质量验收，保证桩的质量满足设计要求。
7、桩就位插入时如倾斜过大应将桩拔出，待清除障碍物后再重新插入，确保压入桩的垂直度。
8、合理选择桩的搭配，避免在砂质粉土、砂土等硬土层中焊接桩，采用3～4台焊机同时对称焊接，尽量缩短焊接时间，使桩被快速连续压入。

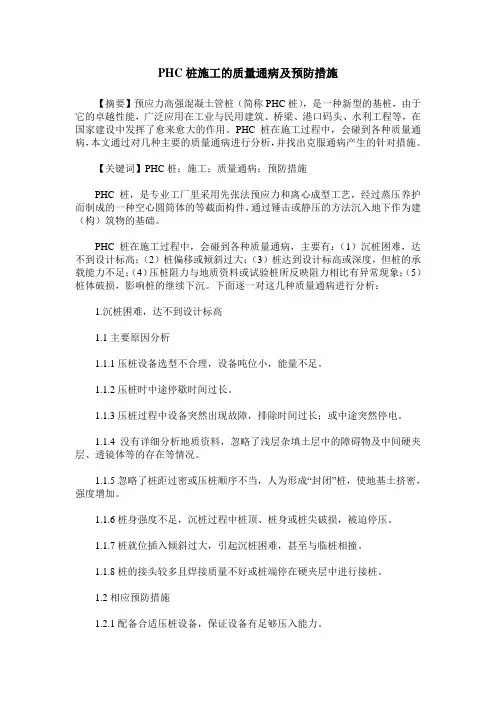

PHC桩施工的质量通病及预防措施
PHC桩施工的质量通病及预防措施【摘要】预应力高强混凝土管桩（简称PHC桩），是一种新型的基桩，由于它的卓越性能，广泛应用在工业与民用建筑、桥梁、港口码头、水利工程等，在国家建设中发挥了愈来愈大的作用。
PHC桩在施工过程中，会碰到各种质量通病，本文通过对几种主要的质量通病进行分析，并找出克服通病产生的针对措施。
【关键词】PHC桩；施工；质量通病；预防措施PHC桩，是专业工厂里采用先张法预应力和离心成型工艺，经过蒸压养护而制成的一种空心圆筒体的等截面构件，通过锤击或静压的方法沉入地下作为建（构）筑物的基础。
PHC桩在施工过程中，会碰到各种质量通病，主要有：（1）沉桩困难，达不到设计标高；（2）桩偏移或倾斜过大；（3）桩达到设计标高或深度，但桩的承载能力不足；（4）压桩阻力与地质资料或试验桩所反映阻力相比有异常现象；（5）桩体破损，影响桩的继续下沉。
下面逐一对这几种质量通病进行分析：1.沉桩困难，达不到设计标高1.1主要原因分析1.1.1压桩设备选型不合理，设备吨位小，能量不足。
1.1.2压桩时中途停歇时间过长。
1.1.3压桩过程中设备突然出现故障，排除时间过长；或中途突然停电。
1.1.4没有详细分析地质资料，忽略了浅层杂填土层中的障碍物及中间硬夹层、透镜体等的存在等情况。
1.1.5忽略了桩距过密或压桩顺序不当，人为形成“封闭”桩，使地基土挤密，强度增加。
1.1.6桩身强度不足，沉桩过程中桩顶、桩身或桩尖破损，被迫停压。
1.1.7桩就位插入倾斜过大，引起沉桩困难，甚至与临桩相撞。
1.1.8桩的接头较多且焊接质量不好或桩端停在硬夹层中进行接桩。
1.2相应预防措施1.2.1配备合适压桩设备，保证设备有足够压入能力。
1.2.2一根桩应连续压入，严禁中途停歇。
1.2.3进场前对设备进行大修保养，施工时进行例行检修，确保压桩施工时设备正常运行。
避开停电时间施工。
1.2.4分析地质资料，清除浅层障碍物。
配足压重，确保桩能压穿土层中的硬夹层、透镜体等。
phc管桩在工程中的应用和常见质量问题及防治措施
PHC管桩在工程中的应用和常见质量问题及防治措施朱万钧（临汾市建筑勘察设计院，山西临汾041000）摘要：随着经济和各行各业的快速发展,建筑行业发展也十分快速。
PHC管桩凭借其单桩承载性能高、造价低以及施工周期短等众多优点在工程建设中得到了广泛的应用。
但在施工时,PHC管桩在压桩过程中易产生挤土效应、桩身倾斜、断桩等工程质量问题的发生。
分析管桩应用时易产生的质量弊病并有针对的提出相应的防治措施是必要的。
关键词：PHC管桩;防治措施PHC管桩以其承载性能好、造价低、污染少,无噪声、无振动以及施工周期短等优点而被广泛的应用于各类建筑的基础工程中。
但在施工过程中,影响PHC管桩施工质量的因素较多,文章对管桩应用时易发生的质量弊病进行分析,并对管桩偏移、桩身断裂等原因进行分析,并提出相应的处理措施。
1PHC管桩的应用现状PHC管桩是采用先张法预应力和离心成型工艺,经过蒸汽养护制成的一种空心圆筒型等截面混凝土预制构件,其适用条件较广,软土、粘性土、粉土、砂土等地层条件均可以使用。
在临汾地区,主要通过静压的方法沉入地下作为建筑物的基础。
根据工程经验,在临汾地区,对于27层左右的高层剪力墙住宅结构,采用PHC管桩+承台梁+防水板的基础形式,较CFG+筏板的基础形式可以减少基础埋深1m左右,地基基础造价降低约5%;同时减少基坑开挖、支护、降水费用,有效缩短施工工期。
因此近年来,PHC管桩在建筑工程中,特别是高层建筑中被广泛使用,取得了良好的效果。
2PHC管桩常见问题及防治措施2.1桩身移位a.坐标控制点位移导致桩位偏移:1)原因分析坐标控制点位移往往出现在地表土质较差,地下水位较高或杂填土区域。
其地基承载力较差,承受不了静压桩机的重量,在桩机行走过程中会引起土壤拱起,导致控制点移动;2)防治措施①在桩机进场前,对该类区域在施工时满铺碎石300-500mm厚,并对其压实平整。
②在完成桩位点放线后,立即将坐标点引出至桩机工作范围以外15m左右的区域,并注意保护。
PHC管桩施工常见问题及防治对策
PHC管桩施工常见问题及防治对策1、露桩和短桩由于持力层高低起伏，设计对桩长未及时调整，当桩插入持力层一定深度（一般为2米）就无法打入而终止，使桩身露出设计桩顶过多（一般1-2米，多则5-6米）而形成露桩。
同样，由于持力层起伏变化，沉桩到设计标高还未进入持力层或贯入度还很大，仍需继续沉桩，就形成了短桩。
（一）原因分析（1）勘测资料误差较大或勘测精度不够，未能查清持力层起伏变化情况和持力层性质。
（2）持力层变硬，沉桩时难以继续打入。
或持力层变软，沉桩时贯入度太大，还要继续沉桩。
（3）打桩机械与设计桩长及持力层性质不匹配。
打桩机能量小，使本来还可继续打入的桩而被迫终止；或打桩机能量太大，使本来已满足贯入度要求的桩还能继续打入。
（二）防治及处理方法（1）查清原因。
首先从分析勘测资料入手，在持力层起伏变化较大处补充勘测。
重要柱子位置布置钻孔查清持力层深度和性质。
（2）现场试桩时根据试桩情况确定终止打桩的标准。
实行“双控”既控制桩长又控制贯入度。
对摩擦端承桩，以贯入度为主，桩长为副。
锤击式桩机，贯入度受锤重和打桩机械的影响较大，加以注意。
（3）设计单位根据试桩资料及时调整桩长，并通知管桩生产厂家，及时调整每节桩长与桩身匹配。
（4）如因打桩机械能量太小或太大，无法与桩长及地质条件相匹配，立即更换打桩机。
（5）对露出地面的桩应截桩。
截桩采用人工凿桩，方法是先将不需截除的桩身端部用钢抱箍抱紧，然后沿钢箍上缘凿沟槽，再行扩大截断，钢筋用气割法切断。
严禁使用大锤硬砸。
（6）短桩需要用高标号砼接桩。
2、斜桩桩在沉入过程中，桩身垂直偏差太大（规范规定，垂直偏差不得超过桩长的0.5%）形成斜桩。
据有关资料介绍，倾斜偏位超过25cm的管桩，承载力就会明显不足。
（一）原因分析（1）采用锤击式打桩时，桩不垂直，桩帽、桩锤及桩不在同一直线上。
（2）沉桩时遇到大块坚硬障碍物，如老基础、古河道石驳勘、大块石等，把桩挤向一侧，发生偏斜。
实例分析预应力管桩（PHC）施工中常见问题及处理措施
1引言预应力混凝土管桩是一种预制混凝土桩,采用先张法施加预应力,达到规定强度后释放预应力筋,再经蒸压养护成型。
预应力管桩作为一种常见的桩型,具有强度高,承压性能好,施工速度快等特点,适用于一般黏土、填土、泥沙、粉质土及非自重湿陷性黄土等土体的施工作业[1]。
预应力管桩具有应用范围广、桩身强度高、单桩承载力高、生产简便、施工工艺简单、造价低、挤土效应小、运输吊装方便、无污染源产生等优点。
特别是随着我国工业化水平的提高,管桩得到了广泛的运用,为我国节约了大量的建设成本。
在项目建设中,预应力管桩会碰到孤石、断桩、桩身切断(见图1)和桩心偏位、桩身上浮、桩身开裂(见图2)等质量问题。
这些问题应结合勘察报告及工程经验后,综合权衡后采取最优处理措施,保证管桩符合设计要求的前提下,节约建设成本。
图1桩基施工问题1实例分析预应力管桩（PHC）施工中常见问题及处理措施The Analysis of Common Problems and Treatment Measures in PHC ConstructionAccording to Actual Cases曾桂军（垒智设计集团有限公司，福建泉州362000）ZENG Gui-jun(LEIZHI Design Group,Quanzhou362000,China)【摘要】由于预应力管桩造价低，施工速度快，在工业、房屋建筑、高速铁路、高速公路和民用设施工程中得到广泛运用。
基础工程是隐蔽工程，同时基础工程施工是项目施工的最重要的部分之一。
论文介绍了实际项目桩基施工工程中出现的各种状况，以勘察报告和桩基施工单位的施工日记作为依据，分析导致桩基出现问题的主要因素，结合项目建设代表和设计代表最终提出解决方案。
【Abstract】Prestressed pipe pile(PHC)is widely used in industry,housing construction,high-speed railway,expressway and civil facilities engineering because of its low cost,fast construction speed,saving construction period,speeding up project construction and other advantages In this paper,based on the various situations in the pile foundation construction of the actual project,the survey report and the construction diary of the pile foundation construction unit,the author analyzes the main factors leading to the problems of pile foundation,and finally puts forwarda solution combining with the project construction representative and the design representative.【关键词】预应力管桩（PHC）；施工；措施【Keywords】prestressed pipe pile(PHC);construction;problems;measures【中图分类号】TU753.3【文献标志码】A【文章编号】1007-9467（2024）01-0205-03【DOI】10.13616/ki.gcjsysj.2024.01.062【作者简介】曾桂军（1989~），男，福建龙岩人，工程师，从事岩土勘察设计与研究。
PHC管桩施工质量通病及预防措施
4
预制桩桩身倾斜，偏离设计桩位
场的不平整，桩架不水平。插桩时偏斜，未到位。接桩不在同一轴线上。群桩施工时，桩距过近，沉桩时上层挤出，产生侧向力，使已沉桩位移。桩顶桩帽接触面不平，桩身受偏向荷载作用，沉桩后桩身倾斜等。
应规范作业，做到场的平整，桩架要平直，桩位对中，上下节接桩保证在同一轴线上，检查桩顶与桩帽接触面，保证平整，沉桩期间不宜同步开挖基坑。
防治预制桩沉桩时，接桩处松脱开裂的通病
5
沉桩时，接桩处松脱开裂
两节桩连接处表面未清理干前将接桩处表面的杂质、油污清洗干净，填平接桩面。法兰面或连接铁件要求平整，焊接牢固。
PHC管桩施工质量通病
序号
通病
原因分析
预防措施
1
混凝土管桩桩头破碎
a．桩的制作质量差，混凝土强度未达到要求，或桩头严重跑浆，存在孔洞。或蒸养制度不当，引起脆性破坏。
b．搬运、吊装、堆放中碰撞损坏。
c．桩锤选用不当，锤过重，锤击应力太大将桩头击碎。或锤太轻，锤击次数增多，使桩顶产生疲劳破坏。
d．桩帽太小、太大、太深或接头尺寸偏差太大。
c.采用重锤轻击的原则，保证有效沉桩的同时，减少锤击数，防止桩顶的冲击疲劳。
d.应经常检查桩帽与桩的接触面是否平整，发现问题应及时处理后才能施工。缓冲垫和锤垫木也要经常检查，及时更换和加厚。
e.桩顶严重破碎时，应及时分析原因，找出对策，同时采取把桩顶剔平补强后，再重新施工。
2
桩身断裂，沉桩时突然错位或出现裂缝
桩身强度达不到设计要求。桩身制作弯曲或桩身长细比过大。遇的下障碍物。上下节桩接桩不在同一轴线上。主筋触及桩顶，锤击时产生纵向裂缝
