海湾消防设备销售、维修、维保gst5000火灾报警控制器操作说明
火灾报警控制器GST 操作步骤
火灾报警控制器GST5000 操作步骤：一、消音操作1、消除本机声音在报警状态下，按下“ACK/MUTE”按键，出现下面输入密码的提示输入密码操作密码‘’，然后按‘ENTER’键，消除本机声音操作完成。
2、消除现场声光报警器声音在报警状态下，按下“SILENCE ”按键，出现上面输入密码的提示输入密码操作密码‘’，然后按‘ENTER’键，消除现场声光报警器声音操作完成。
二、复位操作复位‘RESET’按键，是复位控制器的火警或故障状态，使控制器返回正常监控状态操作时，按下‘RESET’按键，输入操作密码‘’，然后按‘ENTER’按键，复位完成。
同样需要输入操作密码‘’三、火警界面意义！Last Fire！16:34 Zone0016 FLOOR GREEN HOUSE!Fire! total 100002 16:34 zone 001－103 OPTICAL1 FLOOR COOKROOM003 16:34 zone 001-101 OPTICAL1 FLOOR DINING ROOM004 16:34 zone 002-111 OPTICAL2 FLOOR LIBINGROOM005 16:34 zone 003-121 OPTICAL3 FLOOR LIBINGROOMPress Enter toSelect an Item图5-3火警界面说明：▪Last Fire 16:34 Zone001▪ 6 FLOOR GREEN HOUSE //最晚火警，发生于001区，时间是16:34，地点是6层的花房。
▪!Fire! total 100//火警总数▪002 16:34 zone 001-103 OPTICAL/第2条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR COOKROOM//发生火警的分区注释（前8位）和设备注释（后32位）▪003 16:34 zone 001-101 OPTICAL/第3条火警发生的时间、所处的分区、设备地址和类型▪ 1 FLOOR DINING ROOM//发生火警的分区注释（前8位）和设备注释（后32位）▪004 16:34 zone 002-111 OPTICAL/第4条火警发生的时间、所处的分区、设备地址和类型▪ 2 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）▪005 16:34 zone 003-121 OPTICAL/第5条火警发生的时间、所处的分区、设备地址和类型▪ 3 FLOOR LIBINGROOM //发生火警的分区注释（前8位）和设备注释（后32位）▪Press Enter toSelect an Item//按ENTER键，可以选择火警信息进行查看四、火警信息处理当发生火警时，首先根据控制器的报警信息检查发生火警的部位，确认是否有火灾发生。

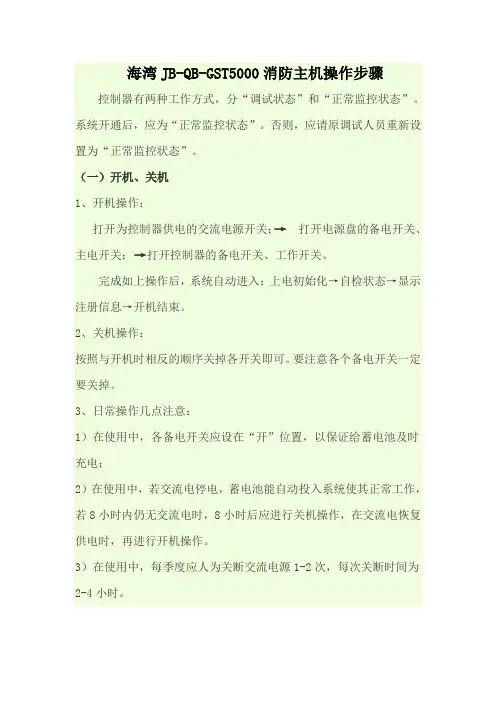

海湾5000操作说明
海湾JB-QB-GST5000消防主机操作步骤控制器有两种工作方式，分“调试状态”和“正常监控状态”。
系统开通后，应为“正常监控状态”。
否则，应请原调试人员重新设置为“正常监控状态”。
（一）开机、关机1、开机操作：打开为控制器供电的交流电源开关；→打开电源盘的备电开关、主电开关；→打开控制器的备电开关、工作开关。
完成如上操作后，系统自动进入：上电初始化→自检状态→显示注册信息→开机结束。
2、关机操作：按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常操作几点注意：1）在使用中，各备电开关应设在“开”位置，以保证给蓄电池及时充电；2）在使用中，若交流电停电，蓄电池能自动投入系统使其正常工作，若8小时内仍无交流电时，8小时后应进行关机操作，在交流电恢复供电时，再进行开机操作。
3）在使用中，每季度应人为关断交流电源1-2次，每次关断时间为2-4小时。
4）因外界因素控制器长期关机时，每季度应开机1次以上，每次开机时间不少于2小时。
（二）键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态，若进行命令功能键（除“自检”、“消音”、“记录检查”键外）操作，液晶屏显示一个要求输入密码的画面，此时输入正确的用户密码并按下“确认”键，才可继续操作。
2、锁键盘在操作结束和值班人员离开时，应按下“锁键”功能键，屏幕下方显示“请确认锁键盘”时，按下“确认”键即可。
此时，键盘上多数命令功能键均要求重新输入密码。
（三）监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任悥一种信息存在时，系统将全屏显示此信息；若系统中存在的信息多于一种时，系统将自动分屏，同时显示系统中存在的各类信息，符指向的窗口为当前窗口，用“窗口切换”键可以进行当前窗口切换，用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
2、消音在接收到火警、故障或动作等信息时，控制器的扬声器会发出相应的警报声加以提示，此时应按“消音”键，并派人到现场检查处理。
海湾5000操作说明
海湾JB-QB-GST5000消防主机操作步骤控制器有两种工作方式，分“调试状态”和“正常监控状态”。
系统开通后，应为“正常监控状态”。
否则，应请原调试人员重新设置为“正常监控状态”。
（一）开机、关机1、开机操作：打开为控制器供电的交流电源开关；→打开电源盘的备电开关、主电开关；→打开控制器的备电开关、工作开关。
完成如上操作后，系统自动进入：上电初始化→自检状态→显示注册信息→开机结束。
2、关机操作：按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常操作几点注意：1）在使用中，各备电开关应设在“开”位置，以保证给蓄电池及时充电；2）在使用中，若交流电停电，蓄电池能自动投入系统使其正常工作，若8小时内仍无交流电时，8小时后应进行关机操作，在交流电恢复供电时，再进行开机操作。
3）在使用中，每季度应人为关断交流电源1-2次，每次关断时间为2-4小时。
4）因外界因素控制器长期关机时，每季度应开机1次以上，每次开机时间不少于2小时。
（二）键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态，若进行命令功能键（除“自检”、“消音”、“记录检查”键外）操作，液晶屏显示一个要求输入密码的画面，此时输入正确的用户密码并按下“确认”键，才可继续操作。
2、锁键盘在操作结束和值班人员离开时，应按下“锁键”功能键，屏幕下方显示“请确认锁键盘”时，按下“确认”键即可。
此时，键盘上多数命令功能键均要求重新输入密码。
（三）监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任悥一种信息存在时，系统将全屏显示此信息；若系统中存在的信息多于一种时，系统将自动分屏，同时显示系统中存在的各类信息，符指向的窗口为当前窗口，用“窗口切换”键可以进行当前窗口切换，用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
2、消音在接收到火警、故障或动作等信息时，控制器的扬声器会发出相应的警报声加以提示，此时应按“消音”键，并派人到现场检查处理。
海湾GST5000主机操作说明
海湾GST5000主机操作说明海湾GST5000主机操作说明:1、开机a、打开联动电源和显示盘电源的主备电开关。
b、打开主机的主、备电开关。
c、打开控制器的工作开关(在OC-DC变换器上，背面)。
d、进入自检状态，通过向进入监控状态(如某状态不通，待处理再开机)。
2、停机操作与开机顺序相反。
注意一定同时关断主、备电开关。
3、消音当报警时，会发出声响报警信号，按“消音”键即可制止发音声。
4、复位当火警或故障处理完毕后，须对控制器进行复位操作。
方法为:按“复位”键?输入密码?按“确认”键即可(如未设密码则按“消音”键后按“确认”键)。
5、修改时间监控状态下，按“对时”键(如锁键状态须开锁即输密码)。
显示屏下方出现修改系统时间的年、月、日、时、分。
在光标指向的位置连续输入年、月、日、时、分，完后按“确认”即可。
6、设备的隔离有故障可暂时隔离，待修复后再释放。
操作:按“隔离”键(如锁键需先开锁)。
在此时出现的界面下方光标处，输入欲隔离的编码(如010121)，按“TAB”键光标转移到设备类型处。
输入设备类型代号。
(如03烟感、09温感、11手报、12广播、15消火栓)按“确认”键即可。
7、设备释放按“释放”键，出“释放”界面。
在其下方光标处输入欲释放设备的用户编码(如010121)按“确认”键即可。
8、总线制被控制室设备的启动、停止手动启、停:(前提:控制器处于“手动允许”状态有效)A、用主机操作盘启、停:按“启动”或“停止”键后出现火警报警界面，其下方提示。
请输入启或停设备号的光标，在此输入欲启、停设备的用户编码(如010121)，按“TAB”键，输入设备类型代号(如3)，按“确认”键即可。
B、用总线联动盘启、停:在总线盘找到相应设备的按键，按下灯亮则启动该设备，再按一次灯灭即停止该设备。
自动启停:(前提:控制器处于“自动允许”状态有效)。
当设备满足联动关系，自动启动该联动设备。
(如广播、切电、风机、水泵、电梯等)9、多线盘启、停设备:(前提:多线盘在手动/自动允许状态)操作同总线盘b的操作(即对号入座)。
海湾消防设备销售、维修、维保 GST5000火灾报警控制器操作说明
备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。火警排除后，按“复位”键此灯熄灭。
故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。故障排除后，按“复位”键此灯熄灭。
上图说明:
① 主机
② LD-SD064A智能手动消防启动盘
③LD-KZ014多线制控制盘
④ 封板（可按需配置单元）
⑤GST-LD－D02智能电源盘
一.2
一.2.1
主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图2-2）。
图2-2
指示灯及按键说明：
工作灯：绿色，当控制器工作时，此灯点亮。
图2-12
第二章
二.1
当调试工作完成后，用户就可以按以下顺序进行开机操作了：
打开联动电源和火灾显示盘电源的主备电开关。
打开主机电源的主备电开关。
打开控制器的工作开关（在DC-DC变换模块上）。
完成以上操作后，系统上电进行初始化（画面显示如图4-1所示）。初始化完成后进入对运行记录、隔离信息、联动公式、声光电源的自动检查状态（画面显示如图4-2所示），自检完毕，控制器对外接火灾显示盘、探测器和模块进行注册（如图4-3所示），并显示注册信息(如图4-4所示)。至此，开机过程结束，系统进入正常监控状态。主机键盘上设有“自检”键，按下此键后系统将进行和开机时相同的声光及电源检查。
隔离灯：黄色，当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。有隔离设备存在时此灯亮。
海湾消防设备销售、维修、维保gst5000火灾报警控制器操作说明
GST5000 火灾报警控制器（联动型）结构及配置说明图 2-1 上图说明 :① 主机② LD-SD064A 智能手动消防启动盘③ LD-KZ014多线制控制盘 ④封板（可按需配置单元） ⑤ GST-LD － D02 智能电源盘GST5000控制器主机结构说明按键及面板设置说明（以 JB-QG-GST5000控制器为例） 主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图1.1 控制器结构及配置方式概述GST5000火灾报警控制器（联动型）根据不同要求来配置回路板数、智能手动消防启动 盘、多线制控制盘等，另外本系统含有一块 GST-LD-D02智能电源盘，用于向外接模块或相应的被控设备供电。
JB-QG-GST5000、 JB-QT-GST5000控制器结构如图 2-1 所示（包含多线制部分） 。
多线制控LD -K Z 01第一章2-2)图2-2指示灯及按键说明：工作灯：绿色，当控制器工作时，此灯点亮。
主电工作灯：绿色，当控制器由AC220V 电源供电工作时，此灯点亮。
备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。
火警排除后，按“复位”键此灯熄灭。
故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。
故障排除后，按“复位”键此灯熄灭。
主电故障灯：黄色，当控制器的AC220V 电源掉电或电源损坏，此灯亮。
电源恢复正常后，此灯熄灭。
备电故障灯：黄色，当控制器的备用电源系统出现故障，此灯亮。
备用电源系统故障排除后，此灯熄灭。
联动灯：绿色，此灯亮表示控制器对外接设备发出启动命令或收到外接设备动作反馈信号，具体信息见液晶显示。
按“复位”键，此灯熄灭。
隔离灯：黄色，当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。
火灾报警控制器GST5000操作步骤
火灾报警控制器GST5000操作步骤
GST5000是一款火灾报警控制器，它可以自动检测火灾事件并发出警报以及触发其他相关设备的操作。
以下是GST5000操作步骤的详细说明：步骤一：安装
1.确保将GST5000安装在离火源较远、通风良好且易于到达的位置。
2.断开电源，将GST5000的底座安装在合适的位置上。
3.将GST5000的主机部分插入底座，确保牢固连接。
步骤二：电源连接
1.将GST5000的电源线插入封装在墙上的电源插座中。
2.确保电源输入电压与GST5000的额定电压相匹配。
步骤三：信号线连接
1.根据实际情况，将火灾探测器和其他相关设备的信号线连接到GST5000的输入端子上。
2.确保连接正确，信号线不应有接地或短路现象。
步骤四：电源开启
1.将GST5000主机上的电源开关打开。
2.等待片刻，GST5000将开始自检测试。
步骤五：设置参数
1.通过GST5000的控制面板或外部设备进行参数设置。
2.根据实际需求，设置报警延时、报警输出方式、接收器地址等参数。
步骤六：系统测试
1.确保GST5000与火灾探测器、警铃等相关设备连接良好。
2.手动触发火灾探测器，观察GST5000是否正确地响应并发送报警信号。
步骤七：日常使用
1.监测GST5000的运行状态，确保正常工作。
2.定期检查火灾探测器、信号线等设备的工作状态，进行必要的维护
和更换。
总结：。
海湾5000型简易操作说明书
海湾5000型简易操作说明书GST-5000简易操作说明一、火警的一般处理方法1、当发生火警时，应先检查发生火警的部位，并确认是否有火灾发生。
2、若确认为火灾发生，应将主机切换至自动状态，并立刻通知消防部门，组织人员疏散。
3、若为误报警，记录下误报警设备号及报警时间，确认误报警设备的现场情况，如有无较大的灰尘、水蒸气、温度剧烈变化、气流、较大物体移动等，并记录；如果出现有规律的误报，请联系售后服务人员解决。
二、故障的一般处理方法故障一般可分为两类，一类为控制器内部部件产生的故障，如主备电故障、总线故障等；另一类是现场设备故障，如探测器故障、模块故障等。
故障发生时，可按“消音”键终止故障警报声。
若主电掉电，采用备电供电，处于充满状态的备电可维持控制器工作8 小时以上，直至备电自动保护；在备电自动保护后，为提示用户消防报警系统已关闭，控制器会提示1 小时的故障声（GB 4717-2005 的要求）；在使用过备电供电后，需要尽快恢复主电供电并给电池充电48 小时，以防蓄电池损坏。
若系统发生故障，应及时检修，若需关机，应做好详细记录。
若为现场设备故障，应及时维修，若因特殊原因不能及时排除的故障，应利用系统提供的设备屏蔽功能将设备暂时从系统中屏蔽，待故障排除后再利用取消屏蔽功能将设备恢复。
三、启动方式设置按下“启动控制”键，调出启动方式菜单(如图5-26 所示)，可按“△＝”、“＝▽”键选择相应方式，按“确认”键存储，系统即工作在所选的状态下。
说明：手动方式是指通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，手动允许时，面板上的“手动允许”灯点亮。
自动方式是指满足联动条件后，系统自动进行的联动操作，其包括不允许、部分允许、全部允许三种方式。
部分自动允许和全部自动允许时，面板上的“自动允许”灯亮。
部分自动允许只允许联动公式中含有“= =”的联动公式参加联动。
提示方式是指在满足联动条件后,而自动方式不允许时,手动盘的指示灯将闪烁提示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般性用户使用说明
开机、关机与自检
当调试工作完成后，用户就可以按以下顺序进行开机操作了：
打开联动电源和火灾显示盘电源的主备电开关。
打开主机电源的主备电开关。
打开控制器的工作开关（在DC-DC变换模块上）。
完成以上操作后，系统上电进行初始化（画面显示如图4-1所示）。初始化完成后进入对运行记录、隔离信息、联动公式、声光电源的自动检查状态（画面显示如图4-2所示），自检完毕，控制器对外接火灾显示盘、探测器和模块进行注册（如图4-3所示），并显示注册信息(如图4-4所示)。至此，开机过程结束，系统进入正常监控状态。主机键盘上设有“自检”键，按下此键后系统将进行和开机时相同的声光及电源检查。
第一章
一.1
GST5000火灾报警控制器（联动型）根据不同要求来配置回路板数、智能手动消防启动盘、多线制控制盘等，另外本系统含有一块GST-LD-D02智能电源盘，用于向外接模块或相应的被控设备供电。
JB-QG-GST5000、JB-QT-GST5000控制器结构如图2-1所示（包含多线制部分）。
图2-1
在进行数据输入时，画面右侧有延时光条，停止键盘输入光条逐渐缩短，持续30秒后光条消失，系统自动退出当前的数据输入状态。
信息查看操作的一般方法
进入信息查看状态，按“ ”、“ ”键，可对多条信息进行上下翻页查看。
按下“确认”键屏幕显示的最上一条信息变为高亮状态，进入信息条选择状态。按“窗口切换”键可以退出选择状态。
自动允许灯：绿色，此灯亮表示当满足联动条件后，系统自动对联动设备进行联动操作。否则不能进行自动联动。
喷洒请求灯：绿色，当不处于喷洒允许的条件下，启动气体灭火设备此灯亮，而气体灭火设备不会被启动。当启动气体灭火设备的联动条件满足时，此灯亮。
喷洒允许灯：绿色，此灯亮表示气体灭火设备可以被手动启动和自动联动。否则不能联动。
联动灯：绿色，此灯亮表示控制器对外接设备发出启动命令或收到外接设备动作反馈信号，具体信息见液晶显示。按“复位”键，此灯熄灭。
隔离灯：黄色，当外部设备（探测器、模块或火灾显示盘）发生故障时，可将它隔离掉，待修理或更换后，再利用释放功能将设备恢复。有隔离设备存在时此灯亮。
手动允许灯：绿色，此灯亮表示可通过主控键盘或手动消防启动盘对联动设备进行启动和停动的操作，否则不能进行上述操作。
上图说明:
① 主机
② LD-SD064A智能手动消防启动盘
③LD-KZ014多线制控制盘
④ 封板（可按需配置单元）
⑤GST-LD－D02智能电源盘
GST5000控制器主机结构说明
按键及面板设置说明（以JB-QG-GST5000控制器为例）
主控面板分：液晶显示屏、指示灯区、时间显示、键盘及打印机五部分（如图2-2）。
数据输入的一般方法
在开始输入数据时，屏幕上会有一个区域高亮提示当前数据输入的位置和范围。按下字符键，高亮和高亮区内原来显示的字符消失，从该字符开始重新输入；按“ ”或“ ”键，高亮条消失，光标停在原高亮区显示的第一个或最后一个字符处，进入数据编辑状态。
编辑完一个数据块，按“Tab”键，下一个数据块变为高亮状态，到最后一个时返回到开始位置。不论光标位置在何处，按下“确认”键，都将所有的输入数据存储；按下“取消”键退出当前编辑状态，并不予以存储。
关机过程按照与开机时相反的顺序关掉各开关即可。要注意各个备电开关一定要关掉，否则，将有损坏电池的可能。
图4-1
图4-2
图4-3
图4-4
键盘操作前准备
键盘的命令功能和字符功能
控制器的键盘多数为双功能键，下部标识为命令功能，上部标识为字符功能。命令功能，只在监控状态下起作用，并且多数功能键受锁键功能限制；字符功能，只在进入菜单后，才可进行数据输入。
上电指示灯：绿色，在主电接通时点亮。
充电指示灯：绿色，在备电充电期间点亮。
主电故障灯：黄色，主电电压大于AC260V或低于AC160V时，主电故障灯点亮，同时蜂鸣器发出报警声。
备电故障灯：黄色，备电电压低于DC15V、高于DC28V时，备电故障灯点亮，同时蜂鸣器发出报警声。
过充指示灯：红色，当备电电压高于DC28V，过充指示灯点亮，同时蜂鸣器发出报警声。
№010 010110排烟机一楼
在设备检查状态下，按“ ”、“ ”键可以上下翻页进行查看（如图4-11）。同样在设备选定状态下，按“ ”、“ ”键逐条改变选定设备（如图4-12）。
在选择状态，按“ ”、“ ”键逐条改变选择的高亮条。
按下“确认”键，打印该信息或显示有关该信息的更详细的内容；按下“取消”键，退回到上一级操作菜单或系统工作正常界面。
键盘解锁和锁键盘
键盘解锁
控制器开机默认为“锁键”状态，若进行命令功能键（除“自检”、“消音”、“记录检查”键外）操作，液晶屏显示一个要求输入密码的画面（如图4-5），此时输入正确的用户密码并按下“确认”键，才可继续操作，同时完成键盘解锁。
LD-SD064A智能手动消防启动盘结构说明
面板结构说明
LD-SD064A智能手动消防启动盘由两块32路手动盘构成，见图2-7。每块手动盘的每一单元均有一个按键、两只指示灯和一个标签。其中，按键为启/停控制键，如按下某一单元的控制键，则该单元的命令灯亮（红色），并有控制命令发出，如被控设备响应，则回答灯亮（绿色）。用户可将各按键所对应的设备名称书写在设备标签上面，然后与膜片一同固定在手动盘上。
检查回路配置
在如图4-4所示的状态下按任意键，进入回路选择状态，显示系统各回路的配置情况，最上一行显示的回路高亮；按“窗口切换”键高亮消失，控制器处于回路检查状态（如图4-7）。
图4-7
在回路选择状态，按“ ”、“ ”键可以逐条改变选中的回路（如图4-8）。
图4-8
在回路检查状态下，按“ ”、“ ”键可以进行上下翻面（如图4-9）。
图4-9
检查设备信息
选中某一回路，按下“确认”键，显示这一回路注册到的各设备的信息，最上一行显示的设备高亮；按“窗口切换”键高亮消失，控制器处于设备检查状态（如图4-10）。
图4-10
设备显示内容包括：设备的本身编码、用户编号、类型、联动设备的状态（如 表示脉冲特性）和汉字注释（详细含义见设备定义一章）。如下例：
图2-7
GST-LD-D02智能电源盘结构说明
1）面板说明如图2-9所示。
图2-9
指示灯与按键说明：
消音键：在报警状态下，按下“消音”键可中止故障音响，但再次发生故障时，仍应有声音报警。
自检/清除键：在监控状态下，“自检/清除” 键为“自检”键，按下后电源盘自动对各种显示元件进行检查，此时各种显示元件应正常点亮；自检结束后，再按“自检”键，能重新自检。在故障状态下，“自检/清除” 键为“清除”键，将故障排除，用“清除”键可清除故障显示及故障警报音响。
+、-：备电输入。
+24V、GND（主输出）：DC24V主输出。
+24V、GND（内部使用）：DC24V多线制电源输出。
电源插座：交流220V电源输入(包括机壳保护地线)
GST-LD-SD128智能消防启动盘结构说明
GST-LD-SD128智能手动消防启动盘的外观示意图如图2-12所示，其用法与LD-SD064A智能手动消防启动盘相类似，请参照相关说明。
图2-2
指示灯及按键说明：
工作灯：绿色，当控制器工作时，此灯点亮。
主电工作灯：绿色，当控制器由AC220V电源供电工作时，此灯点亮。
备电工作灯：绿色，当控制器由备电供电工作时，此灯点亮。
火警灯：红色，此灯亮表示控制器检测到外接探测器处于火警状态，具体信息见液晶显示。火警排除后，按“复位”键此灯熄灭。
图4-5
锁键
在操作结束和值班人员离开时，应进行锁键操作。
按下“锁键”功能键，屏幕下方显示：“请确认锁键盘”（如图4-6）；
按下“确认”键，锁键操作完成，此时，键盘上除“自检”、“消音”、“记录检查”键外，其它命令功能键均要求重新输入密码。
图4-6
注册信息检查
检查系统配置
按下“设备检查”键，屏幕显示当前系统所有配置（如图4-4）。
图2-4
每个回路板及通讯板上均设有2个十进制编码开关，分别代表十位和个位，用于设置回路板及通讯板通道号。当回路板为双回路板时，编码开关设置的是第一路的通道号，第二路通道号自动加一。通讯板号与回路板号可任意混编。
图例：回路板编码开关十位为0、个位为1，则第一回路的通道号为1号，第二回路的通道号为2号。
输出故障灯：黄色，当发生短路、断路或输出电流大于8A时，输出故障灯点亮，同时蜂鸣器发出报警声。
消音灯：红色，当处于消音状态时，消音灯点亮。
显Hale Waihona Puke 窗口分别显示当前交流输入电压、输出电压及输出电流值。
2）背面结构及接线端子说明如图2-10所示。
图2-10
上图说明：
主电开关：使交流主电投入使用。
备电开关：使备电投入使用。
故障灯：黄色，此灯亮表示控制器检测到外部设备（探测器、模块或火灾显示盘）有故障，或控制器本身出现故障，具体信息见液晶显示。故障排除后，按“复位”键此灯熄灭。
主电故障灯：黄色，当控制器的AC220V电源掉电或电源损坏，此灯亮。电源恢复正常后，此灯熄灭。
备电故障灯：黄色，当控制器的备用电源系统出现故障，此灯亮。备用电源系统故障排除后，此灯熄灭。
气体喷洒灯：绿色，气体灭火设备动作后此灯亮。
消音指示灯：绿色，当控制器发出报警音响时，按“消音”键消音指示灯点亮，扬声器终止发出警报。如再次按下“消音”键或有新的警报发生时，消音指示灯熄灭，再次发出警报声。
各操作键功能见第三部分《系统应用》。
主板、回路板、通讯板（232、485）结构说明如图2-4所示。
