三星电视机屏幕的自检方法
如何识别液晶电视屏幕种类
如何识别液晶电视屏幕种类液晶电视的屏幕称之为液晶面板，现在市面上的液晶屏分为三大阵营：一、夏普屏；二、日韩厂商的液晶屏，如三星索尼（S-LCD）液晶屏和LGD液晶屏(原为LPL，飞利浦已撤资)；三、台湾厂商生产的屏，如友达和奇美。
下面来介绍几种常见的液晶面板的辨别方法。
一、夏普屏夏普屏，顶级液晶面板，夏普屏采用的ASV技术型和NEC推出的ExtraView型的液晶面板，其特点是色彩还原真实、可视角度优秀，被称之为“液晶之父”夏普屏的像素是蜂窝状或者六角形，很有特点，仔细辨认很容易看出来。
夏普原装日本进口屏为日本龟山生产，夏普原装屏指的是台湾厂商利用夏普技术生产出来的液晶屏，可通过电视型号以及广告语识别。
二、日韩屏三星索尼屏 S-LCD面板：三星索尼屏是由三星及索尼合作研发，一般称为三星屏。
软屏类面板是现在高端液晶应用较多的面板类型，16.7M色彩数和大的可视角度是该类面板定位高端的资本，同时VA类又可分为MVA面板和PVA面板。
1、 MVA（Multi-domain Vertical Alignment）模式的液晶面板，其液晶分子长轴在未加电时不像TN模式那样平行于屏幕，而是垂直于屏幕，并且每个像素都是由多个这种垂直取向的液晶分子组成。
2、 PVA（Patterned Vertical Alignment，垂直取向构型）广视角技术，PVA广视角技术同样属于VA技术的范畴，可以说是MVA的一种变形。
PVA采用透明的ITO电极代替MVA 中的液晶层凸起物，透明电极可以获得更好的开口率，最大限度减少背光源的浪费。
S-LCD面板就是PVA面板，三星主推的PVA模式广视角技术，由于其强大的产能和稳定的质量控制体系。
仔细看是半象素的鱼鳞状象，线条较细。
S-LCD面板采用PVA技术，该技术采用透明的ITO电极层，因此其更高的开口率可获得优于MVA的亮度输出；PVA技术还具有500:1的高对比能力以及高达70%的原色显示能力。
电视机工程单及其调节
电视机工程菜单及其调节作者：转载来源：惠州维修日期: 2006-11-24电视机工程菜单及其调节由各资料汇总而成，有些还未经证实，如你发现有不对的地方，请来信指出;如果您有新机型我没有收录的，也欢迎您来信指出。
一、松下M17机芯适用机型：松下的TX-25GF10H、TC-25GF10R、TC-25GF12G、TC-29GF10R、TC-29GF12G、TC-29GF15G、TC-29GF15R、TC-29GF20R、TX-33GF15X等。
1、故障自检状态：进入：同时按遥控器上的定时关机键和电视上的音量向下调整键。
退出：关断电源即可。
2、更换存储器IC1211后的操作：关断电视机，在测试点TPA14（IC1213（3））与地线之间接一根跳线，接通电源,新更换的存储器将自动进行初始化,然后电视机进入维修状态.断开连线,即可调整.退出：关断电源即可.3、维修状态：进入：将电视机的音量调整至0，再按定时关机键，然后同时按下遥控器上的RECALL和电视机上的音量向下调整键。
退出：关断电源即可.二、松下M16机芯适用机型：TC-29V2H等进入：用一个44.2K电阻将存贮器所在的电路板（E）上的E4接插件的2和4脚串联，即可。
三、松下MX-2机芯、MX-2A机芯适用机型：松下的TC-25V4RQ、TC-25V42G、TC-2950R、TC-2952G等1、维修状态的副调整模式进入：按主板上的维修开头S1101一次退出：按遥控器上的“正常”键。
2、维修状态的白平衡调整模式进入：按主板上的维修开头S1101两次，再按一次维修键场扫描关断，再按就恢复，来回循环。
退出：按遥控器上的“正常”键。
四、松下MX-3机芯适用机型：松下的TC-2148、TC-2158、TC2160、TC-2198等1、旅店模式进入：同时按电视机上的频道“^”与遥控器上的“关-定时器”取消：同时按电视机上的“音量-”与遥控器上的“关-定时器”2、维修状态的副调整模式进入：同时按电视机上的“音量-”与遥控器上的“重呼”，屏幕显示“CHK”退出：按遥控器上的“正常”键两次3、维修状态的白平衡调整模式进入：同时按电视机上的“音量-”与遥控器上的“重呼”，然后按“定时”键退出：按遥控器上的“正常”键两次五、松下MX-4机芯适用机型：松下的TC-2197R等1、维修状态的副调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的“音量-”，按遥控器上的P键来改变调整项目退出：按遥控器上的“正常”键两次2、维修状态的白平衡调整模式进入：按住遥控器上的回忆按键不放，再按电视机上的“音量-”，然后按“定时”键，如再按“定时”键则显示水平一条亮线以方便白平衡调整，按遥控器上的P键来改变调整项目退出：按遥控器上的“正常”键两次六、东芝F2DP机芯、F3SS机芯:适用机型：东芝第二代火箭炮2929、3429、2939、2938、2539、2979、2519KTV，长虹NC-3机芯(若无遥控器，可用东芝的)，国产的北京8340、黄河HC6418、海信25英寸等用2518电路的进入：电视机开机，同时按遥控器上的“F”和A V键“→”，然后顺序按遥控器上的1、0、4、8，电视机即进入维修状态，电视机右上角显示出“M”。
三星电视降级刷软件方法
三星电视降级刷软件方法本文档介绍了三星电视降级刷软件的方法。
请注意，降级刷软件可能会使电视的功能或性能发生变化，并且可能违反三星的保修政策。
在进行降级刷软件之前，请确保了解风险，并综合考虑各种因素。
步骤1：准备工作步骤2：备份数据在进行降级之前，强烈建议您备份电视上的所有重要数据。
这包括个人文件、应用程序和设置。
备份可以帮助您在需要恢复原始版本时保留重要数据。
步骤3：进入电视的开发者模式1. 打开电视并进入主屏幕。
2. 使用遥控器导航到顶部菜单栏，并找到 "设置" 选项。
3. 在 "设置" 中，选择 "支持" 或 "开发者选项"。
4. 启用 "开发者选项"。
这可能需要您提供管理员访问权限。
5. 在开发者选项中，启用 "USB调试"。
步骤4：连接电视和计算机1. 使用USB电缆将电视和计算机连接起来。
2. 确保电视识别计算机，以便您可以进行文件传输。
步骤5：刷入软件1. 打开计算机上的文件管理器，并导航到保存有固件文件的位置。
2. 将固件文件复制到连接的电视的存储器中。
确保将文件放在电视存储器的根目录下。
3. 断开电视和计算机之间的USB连接。
4. 在电视中，导航到 "设置" > "支持" > "软件更新"。
5. 选择 "手动更新"。
6. 在手动更新中，选择导入固件文件。
电视将开始刷入新软件。
7. 等待刷入过程完成，并遵循电视上的提示。
步骤6：验证降级刷软件1. 在电视更新完成后，重新启动电视。
它应该开始运行降级后的软件版本。
2. 确认电视软件版本是否已成功降级。
请记住，降级刷软件可能会导致不可预料的问题，并且可能不被支持或保修。
确保在进行降级之前详细了解可能的风险和后果，并小心操作。
三星液晶电视电源板维修方法
三星液晶电视电源板维修方法
要修理三星液晶电视的电源板，可以按照以下步骤进行：
1. 检查电源线和插座：确保电源线连接牢固，插座正常工作。
2. 检查电源开关：确保电源开关是否打开，如果是，请尝试打开和关闭几次以查看是否有任何变化。
3. 检查电源板的连接：确保电源板连接正确，并且没有松脱或损坏的电线。
4. 检查电容器：检查电源板上的电容器是否有明显的膨胀或破损。
如果是，请更换它们。
5. 检查保险丝：检查电源板上的保险丝是否断裂。
如果是，请更换它们。
6. 测试电源输出：使用多用途表或电压表测试电源板的输出电压是否正常。
如果电压异常低或过高，可能需要更换电源板。
7. 检查其他元件：检查电源板上的其他元件，如稳压器、继电器等是否损坏。
如果有问题，需要更换它们。
如果您不是专业修理人员，建议您咨询专业人士或联系三星售后服务中心进行修
理。

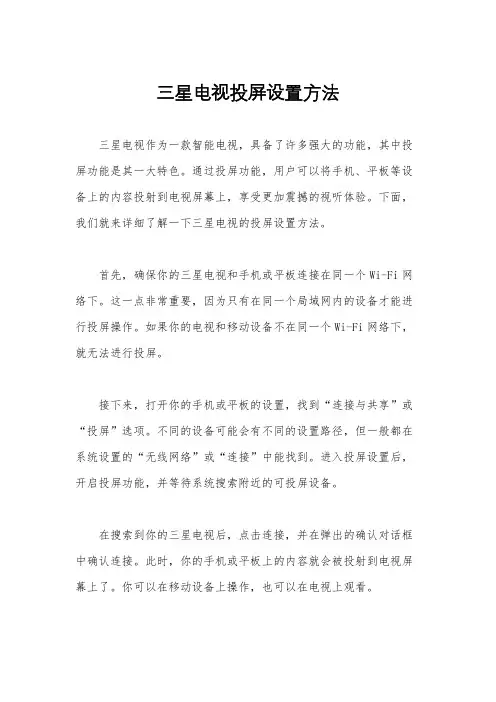

三星电视投屏设置方法
三星电视投屏设置方法三星电视作为一款智能电视，具备了许多强大的功能，其中投屏功能是其一大特色。
通过投屏功能，用户可以将手机、平板等设备上的内容投射到电视屏幕上，享受更加震撼的视听体验。
下面，我们就来详细了解一下三星电视的投屏设置方法。
首先，确保你的三星电视和手机或平板连接在同一个Wi-Fi网络下。
这一点非常重要，因为只有在同一个局域网内的设备才能进行投屏操作。
如果你的电视和移动设备不在同一个Wi-Fi网络下，就无法进行投屏。
接下来，打开你的手机或平板的设置，找到“连接与共享”或“投屏”选项。
不同的设备可能会有不同的设置路径，但一般都在系统设置的“无线网络”或“连接”中能找到。
进入投屏设置后，开启投屏功能，并等待系统搜索附近的可投屏设备。
在搜索到你的三星电视后，点击连接，并在弹出的确认对话框中确认连接。
此时，你的手机或平板上的内容就会被投射到电视屏幕上了。
你可以在移动设备上操作，也可以在电视上观看。
如果你的三星电视支持NFC功能，那么你还可以通过NFC快速连接进行投屏。
只需将手机或平板靠近电视的NFC感应区域，系统会自动识别并建立连接，非常方便快捷。
另外，一些三星电视还支持蓝牙连接投屏。
你只需要在手机或平板上开启蓝牙，并在电视上选择蓝牙投屏功能，即可进行连接。
这种方式可以避免Wi-Fi网络不稳定或者信号不好的情况下出现的投屏卡顿问题。
最后，当你使用完投屏功能后，记得及时关闭投屏，以避免不必要的能耗和安全隐患。
在手机或平板的投屏设置中，可以找到“断开连接”或“关闭投屏”选项，点击即可完成断开。
总的来说，三星电视的投屏设置方法非常简单，只需要确保设备在同一Wi-Fi网络下，或者使用NFC、蓝牙等快速连接方式，就可以轻松实现投屏操作。
投屏功能的出现，让我们的观影体验更加丰富多彩，也让家庭娱乐变得更加便捷和舒适。
希望以上内容能够帮助到大家，让大家能够更好地享受三星电视带来的便利和乐趣。

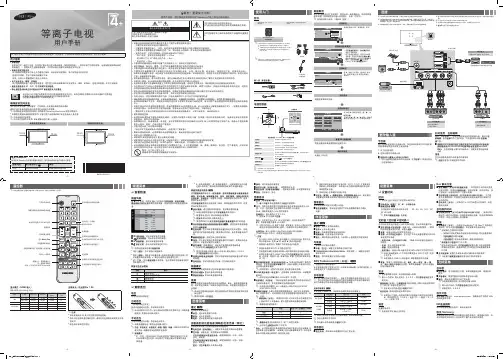

三星等离子PS43E400U1R使用手册
10 cm
请欣赏电视。
按 确认E 按钮。
使用菜单 (J)
信息
您可以查看所选的外部设备的详细信息。
联系 SAMSUNG
如果您对 Samsung 产品有任何疑问或意见，请与 SAMSUNG 客户服务中心联系。
选择节目源 ( 选择媒体播放 关闭电源 (P)
)
通过移动功能菜单屏幕中的控制器选择 节目源 ( )。将显示节目源屏幕。 通过移动功能菜单屏幕中的控制器选择 MEDIA.P。将显示媒体播放主屏幕。 通过移动功能菜单屏幕中的控制器选择 关闭电源 (P) 关闭电视。
✎
连接电源线与天线。 （请参阅“连接” ） 选择语言即插即用Biblioteka 等离子电视用户手册
本《用户手册》中的图示可能与实物外观有所差别，仅供参考。产品设计和规格可能会有所更改，恕不另行通知。
有电击的危险 请勿打开 注意:为减少电击的危险，请勿卸下机盖。 内部没有用户可维修的部件。 请让合格的维修人员进行维修。
选择菜单的语言。
伴音菜单
✎
要取消睡眠定时器， 选择关。
显示屏幕主菜单。 进入 Media Play。 快速选择常用功能。 选择屏幕菜单项，更改菜单上的显示值。 返回上一级菜单。
返回
频道 列表 项目
MEDIA.P
工具
指南
此功能不适用于 PDP 400 型号。 在电视屏幕上显示信息。
显示
■■ 所有频道：显示当前所有可用频道。 ■■ 添加的频道：显示所有添加的频道。 ■■* 喜爱频道：显示所有喜爱的频道。 ■■ 预定记录：显示当前所有预定的节目。
-2-
-3-
-4-
遥控器
✎
此遥控器在电源、 频道和音量按钮上印有盲文点字， 可供视力有障碍的人士使用。
三星电视壁挂安装方法
三星电视壁挂安装方法三星电视壁挂安装方法，一般而言，壁挂电视需要以下步骤完成安装：准备工作、确定安装位置、安装支架、安装电视和调整。
一、准备工作在开始壁挂电视之前，必须进行一些准备工作：1. 确定壁挂的电视尺寸和重量，以便选择合适的支架和墙壁支撑能力。
2. 确保电视背面有足够的空间安装支架，检查有无接口或线缆仍被连接在电视上。
3. 需要准备一些基本工具，如级尺、电钻、螺丝刀、电线工工具等。
二、确定安装位置1. 首先，确保挂架位置处于你理想的视觉高度，以获得最佳观看角度。
合适的安装位置是可以观看的范围内，舒服地仰视或平视电视屏幕。
2. 确保选定的墙壁能够承受壁挂电视的重量。
墙壁应该坚固且稳定，例如混凝土墙或实心砖墙。
3. 记住，在墙壁上安装电视之前，最好找到墙壁内的横梁或木质支撑物，以确保安装时电视的稳固性。
三、安装支架1. 根据电视的尺寸和重量选择合适的壁挂支架。
不同型号的支架有不同的安装方法和承重能力，请按照支架的说明书来安装。
2. 根据支架说明书上的指引，使用电钻将壁挂架固定在墙壁上。
确保使用适当的螺丝将支架紧密地固定在墙上，以确保壁挂电视的安全。
四、安装电视1. 将壁挂电视与安装好的支架相连接。
通常，支架的背面会有一个适配器和螺丝孔，将适配器的一端与电视的背面连接，并通过使用适当的螺丝将其固定。
2. 注意在安装电视时的正确方向。
确保电视安装到支架上后是水平和垂直的，以获得最佳观看效果。
五、调整1. 安装完毕后，仔细检查电视是否安装稳固，没有松动或倾斜的现象。
2. 调整电视的位置和角度，以确保您获得最佳观看体验。
这可以通过调整支架上的旋转和倾斜角度来实现。
3. 检查安装后的电视是否垂直和水平，可以使用水平尺来检测。
需要注意的是，在安装壁挂电视之前，请确保你具备足够的安装经验和能力，或请聘请专业人士为您进行安装，以确保安全。
此外，根据具体电视型号可能会有一些额外的步骤和注意事项，请参考所购买电视的说明书或联系三星电视的售后服务支持。
三星电视机的序列号查询方法
三星电视机的序列号查询方法
Last Update date : 2016.02.06
三星电视机的序列号查询方法有以下三种方式：
第一种方式：在电视机包装箱的白色标贴处查询，这里以UA65JU7000JXXZ为例，如下图。
（注：包装箱上的序列比电视机背板标贴上的序列号少一位。
）
第二种方式：在电视机背板标贴的序号处查询，这里以UA65JU7000JXXZ为例，如下图。
第三种方法：部分电视机可以在电视菜单中查询，这里以JS9900系列为例，操作方法如下：
1.按电视遥控器【项目/123】键。
2.按【方向】键，选择屏幕上出现的【项目】，按【确认】键。
3.进入菜单，如下图。
4.按【方向】键，向上/向下选择【支持】，按【确认】键。
5.按【方向】键，向上/向下选择【联系Samsung】，按【确认】键。
6.进入联系Samsung界面，按【方向】键向下翻页，如下图。
7.此时，则可查看到该电视机的序列号，如下图。
以上为产品信息介绍，如果您的电视遇到故障，请点击这里报修，由三星服务中心人员进行检测。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京三星电视维修/
三星等离子显示屏实现“自检”的思路是将AC 220V接在屏电源板上.将电源板上PS-ox，或Relay信号短路到地(模拟信号处理板发出二次开机指令).再短接逻辑板相关插座或拨动开关…实现逻辑板内接/外接信号切换)。
原因是:220V接上电源产生供主板工作所需5VSB，主板控制系统工作后.二次开机.控制系统送出PS-ON去电源板。
启动电源，送出小电压D5V等去屏逻辑板，逻辑板工作后送出VSON信号去电源，这样电源再送出VSC,VA,VS等电压。
1、三星S42 AX-YD03屏的自检方法
将电源板上插座CN803的③脚(GND)与④脚(PS-ON)短接;把逻辑板上插座CN2013(水平方向)短接;接通AC 220V电压.屏幕显示正常的白场信号，说明屏和屏上组件正常。
2、三星S42AX-YDOS屏的自检方法
将电源板上插座CN8(x)3的③脚(GND)与④脚(Ps-ON》短接;把逻辑板上插座CN2(K)7《水平方向】③、④短接，再接通AC 220V
电压，屏幕显示正常的白屏一红屏一绿屏等正常测试画面时，表明屏正常。
3、三星S42AX-YD1O屏的自检方法
将电源板上插座CN8(1U2的④脚(RELAY -S)和⑤脚(CND)短接;把逻辑板上插座CN2001的③、④脚短接;接通AC 220V电压，屏幕显示正常的测试画面，说明屏和屏上组件正常。
