2009年中考物理模拟试题
2009年中考物理模拟测试卷(一)
２００９年中考物理模拟测试卷（一）一、选择题(本大题共12小题,每小题2分,共24分)1.对下列现象的解释,正确的是().A.酒香不怕巷子深,说明分子在永不停息地运动B.固体也能被压缩一些,说明分子间有引力C.用手捏海绵,海绵的体积变小了,说明分子间有间隙D.铅笔笔芯用了一段时间后会变短,说明分子间有斥力2.使用下列器材时,正确的做法是().A.使用温度计测量液体温度,读数时应将温度计从液体中取出B.使用刻度尺测量物体长度时,一定要让零刻度线对准被测物体的一端C.使用电流表时,一定不能将它直接接在电源两极上D.使用压强计时,探头的薄膜只能向下放入液体中3.磁场是一种看不见的物质,可以通过磁场对小磁针作用的效果来认识它,这是科学研究的一种常用方法.下列研究实例中不是采用类似研究方法的是().A.比较温度的高低,可以通过液体受热后体积的变化来认识B.学习电压,可以通过与水压类比来认识C.了解电磁铁磁性的强弱,可以通过观察它吸引大头针的多少来认识D.电路是否有电流,可以通过观察电路中电流表的指针是否偏转来认识4.为北京2008年奥运会而建造的国家游泳中心“水立方”的透明薄膜“外衣”上点缀了无数白色的亮点,它们被称为镀点.北京奥运会举办时正值盛夏,镀点能改变光线的方向,将光线挡在场馆之外.镀点对外界阳光的主要作用是().A.反射太阳光线,不遵循光的反射定律B.反射太阳光线,遵循光的反射定律C.折射太阳光线,遵循光的折射规律D.折射太阳光线,不遵循光的折射规律5.我是一枝铅笔:①将我斜插在水杯中,你会看到我变“弯”了;②我若躺在亮处,大家都能看见我;③我和圆珠笔是好朋友,都爱在纸上“玩”,不同的是,它在纸上“滑”,我在纸上“滚”;④你若把我的内芯接入电路,电流会流过我的身体.你认为铅笔的自述中正确的有().A.①③B.①②C.②③④D.①②④6.如图所示,虚线框内为一透镜,MN为透镜的主光轴,O是透镜光心,a(双箭头)和b(单箭头)是射向透镜的两条光线.已知光线a通过透镜之后与MN交于P点,光线b通过透镜之后与MN交于Q点.由图可知,下列说法中正确的是().A.透镜是凸透镜,距离OP小于焦距B.透镜是凹透镜,距离OQ小于焦距C.透镜是凸透镜,距离OP大于焦距D.透镜是凹透镜,距离OQ大于焦距7.现在小汽车司机前仪表盘上大都有一个用来提醒司机车门是否关好的指示灯,若四个车门中任意一个车门(相当于开关)未关好,该指示灯会发光.在下面所示的电路中,你认为符合要求的是().8.下列四幅图中能说明发电机的工作原理的是().9.同—个球,先后在盛有不同液体的容器A、B、C和D中保持静止,情况如图所示.四个容器中的液面到容器底面的距离相同,容器底面受到的液体压强最大的是().10.2008年1月中旬以后,我国湖南、湖北、贵州、江苏等地区遭遇了罕见的冰冻雨雪天气,雪灾给我国造成了巨大损失,引起了社会各界的关注.下列关于雪的说法中错误的是().A.雪能够吸收所有的光线,所以看上去是白色B.积雪能吸收声波,从而减少噪音产生的环境污染C.尚未开始熔化的积雪对被覆盖物具有一定的保温作用D.积雪虽没有熔化,也会由于升华而变薄11.下列事例中接近正确的是().A.中学生步行速度大约为4m/sB.在常温下烧开一普通热水瓶的开水需要吸收的热量约8×106JC.洗澡水的温度是70℃D.物理课本对水平桌面的压强为50Pa12.有一种半导体材料,它的电阻值随温度的变化而变化,如表所示.用这种材料制成的热敏电阻与电压表等元件连成如图电路.电源电压为6V,电压表量程为0～3V,R0阻值为500Ω.若把电压表的刻度盘改为指示水温的刻度盘,则下列说法正确的是().A.水温刻度均匀,环境温度越高,对应电压表读数越小B.水温刻度不均匀,环境温度越高,对应电压表读数越大C.水温刻度盘上的100℃与电压表1V对应D.水温刻度盘上的0℃与电压表3V对应二、填空题(第13~21题每空0.5分,23题连线1分,(2)(3)每空0.5分,其他每空1分,共28分)13.物理课本中一张纸的厚度约为6×10( )nm;很多人喜欢听周杰伦唱的歌曲,只要听到广播播放他的歌声就能知道这是周杰伦唱的,他们是根据声音的来分辨的.14.许多年轻人喜欢把手机挂在胸前,其实这样做将会导致对心脏的损害.如图所示是一个物体振动时的波形图,观察此图可以知道声源的振幅是㎝. 15.冰川是由于雪长期重压而形成的冰雪混合体,它沿地面向低处慢慢移动,当到达海边时发生折断,崩塌,落入海洋形成冰山,冰山落入海洋后处于状态(选填“漂浮”、“悬浮”或“沉入海底”),若某一冰山的体积为V,位于海面下的体积为V1,则冰山在熔化的过程中,此比值(选填“变大”、“变小”、“不变”)(ρ冰=0.9g/cm3,ρ海水=1g/cm3).16.如图甲所示为内燃机工作时的某冲程示意图,该冲程是冲程;如图乙,沿着下垂的纸面从上方吹气,你观察到的现象是.17.“嫦娥一号”探月,将通过三个轨道:调相轨道、地月转移轨道、环月轨道,完成‘三级跳’.在此过程中,都是通过火箭发动机点火,喷射燃气来调整飞行速度进而改变飞行轨道的.这说明力能改变物体的;截至目前,“嫦娥一号”已经发回了多幅月球地况照片.研究发现,月球表面富含核聚变原料——氦核,除核聚变以外,利用原子能的另外一种核变化是;月球上没有磁场和空气,月球对物体的引力为地球的六分之一,在月球表面上能做到的是(填序号).①举行露天演唱会②电风扇吹风③指南针定向④用天平称质量18.下表列出了小王家两件家用电器铭牌上的主要项目(1)根据铭牌上提供的信息,可以算出电扇连续正常运转10h消耗的电能为kW·h;(2)2009年4月15日上午8∶00,小王看了一下家中的电能表,示数如图上所示.然后他们—家外出旅游,其间家中只有电冰箱正常使用.他们于4月16日上午8∶00回家时,电能表示数变为:19.张老师上课时,观察远处同学时要摘下眼镜,而看近处课本时又要戴上眼镜,这样戴上摘下,非常不方便.张老师的眼睛属于(选填“近视”或“远视”)眼,可以用镜来矫正.小军将一种新型眼镜送给了张老师,如图所示,镜片A区厚薄均匀,B区可以矫正视力.现在张老师就可以通过区看书,再不需要频繁戴上摘下眼镜了.20.众所周知,爱因斯坦是一位伟大的理论科学家,他曾发明过“环保”不耗电的电冰箱.这种电冰箱内部有一种小型的浸入式制冷器,它能浸在需要冷却的液体中.这种电冰箱根本不需要常规电源,它的运行仅靠水龙头的压力.带动一台射水泵,从而在一个气室内产生真空,水和少量甲醇则在此处化为蒸气.管中甲醇会慢慢用完,但是这种液体不仅价格便宜,而且很容易弄到.这种冰箱在工作时,被冷却的液体内能(选填“增大”、“减小”).你认为这种不用电的冰箱(选填“遵守”、“不遵守”)能量守恒定律.21.小明利用实验室的电磁继电器、热敏电阻R1、可变电阻器R2等器件设计了一个恒温箱控制电路,如图甲所示.图乙是小明通过实验测得的R1的阻值随温度变化的关系曲线.(1)电磁继电器中电磁铁上端是极(选填“N”或“S”).(2)当温度较低时,电磁铁的磁性较,触点开关(选填“接通”或“断开”).(3)电磁继电器中的电源电压U=6V,其线圈的电阻可不计,通过实验测得当电流为30mA时,电磁继电器的衔铁被吸合.若可变电阻器R2的电阻值设定为150Ω时,恒温箱温度可达到℃.当可变电阻器R2的电阻变大时,恒温箱设定的温度将变(选填“高”或“低”).(4)如果要使恒温箱内预设的温度可调节范围是90℃～150℃,可供选择的可变电阻器R2的电阻值有如下几种,你选择.(填序号)①0～100Ω②0～200Ω③0～1000Ω④0～1500Ω(5)小明设计的这个控制电路,使用起来有不足之处,请指出不足之处是:.22.小明在“测滑轮组机械效率”的实验中,用如图A所示的滑轮组进行了3次实验,实验数据如下表:(1)分析表中数据,回答以下问题:①表中有一个数据的记录是错误的,错误的数据是;②第3次实验中滑轮组的机械效率是;③滑轮组的机械效率与无关.(2)小红在小明实验的基础上多使用一个滑轮也做了实验,如图B所示.①小红多使用一个滑轮,目的是为了改变;②当这两位同学使用各自的滑轮组提升相同的重物时,若忽略绳重及摩擦,它们的机械效率(选填“相同”或“不相同”),理由是:.23.小明做测定“小灯泡的电功率”实验时,所用器材有电压为6V的电源,额定电压为2.5V 的小灯泡,以及符合实验要求的滑动变阻器、电表、开关和导线.图甲是小明没有连接完的实物电路.(1)请你用笔画线代替导线,帮小明将实物电路连接完整;(2)小明连好电路闭合开关,移动变阻器滑片P,发现小灯泡始终不亮,但电压表有示数,电流表无示数,则故障的原因可能是;(写出一种即可)(3)小明排除故障后闭合开关,移动滑片P到某处,电压表的示数为2.2V,要测量小灯泡的额定功率,应将滑片P向端滑动(选填“左”或“右”);(4)小明通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了图乙所示的U-I图像.根据图像提供的信息,可计算出小灯泡的额定功率是W,当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是Ω.(5)小明对图乙所画的图像产生了困惑.根据欧姆定律,在电阻不变时,电流与电压成正比,所连成的线应是一条直线,而实际却不是这样,请你替小明解释一下.你的解释是.24.实验器材:色拉油、大小玻璃杯各1个(选择大小适当的玻璃杯,使得可以用手把小玻璃杯放进大玻璃杯中).实验步骤:(1)把小玻璃杯放进大玻璃杯中.(2)往大玻璃杯中一点一点地倒进色拉油,不要让油进入小玻璃杯,如图所示,几乎看不见小玻璃杯浸入油中的那部分.继续倒进色拉油,一直到小玻璃杯的上端.这时,出现了非常奇妙的现象,小玻璃杯不见了,好像隐身了一样.请你猜想:光在色拉油与玻璃中的传播速度是否相同?.三、解答题(本题共6小题,共48分)25.(8分)(1)如图甲所示是重为50N的物体在两个力的作用下,沿虚线方向匀速上升的情况,请你作出该物体所受力的示意图.(2)请在图乙中标出:通电螺线管A端和永磁体B端的磁极以及磁感线的方向.(3)画出图丙中作用在门锁把手上的力F的力臂.(4)在湖底有一盏灯,它发出的光在进入空气时发生了折射.请在图丁中大致画出其中一束光线AO的折射光线.26.(3分)一个雨过天晴的夜晚,小红在晚自习回家的路上,看见路面水坑中有一轮弯弯的“月亮”.图中是当时情景的示意图,请你指出:①小红当时可能站在(选填A、B或C)位置;②在图中画出小红看见的“月亮”.27.(10分)先阅读后回答(材料引自《现代快报》2008年3月13日A12版)不可思议的轻木记者在中科院西双版纳植物园内,亲眼看到一名身体瘦小的傣家少女,用两根手指提着一块20cm宽、6cm厚、1.3m长的方木在草地上轻盈地跳着孔雀舞;一名老人伸手抱起一根长2m、直径达40cm的大木头轻轻地举在头顶尽情玩耍.这就是地球上最轻的木料——轻木. 轻木原产于南美和中美洲,其密度在0.18()左右,比起放入水中就下沉的红木来,就真的是“轻如鸿毛”了.将木料丢入水中,它竟然像泡沫一样漂在水面,几乎没有吃水痕迹.1965年,因为我国航空事业的需要,当时有关部门从厄瓜多尔引进了一批轻木,在海南、广东、广西和西双版纳试种,准备作为制造飞机木质部分的原料.但由于种种原因,这批轻木没有成为制造飞机的原料飞上蓝天,最终成为上海一家热水瓶厂的瓶塞.后来因为发展航模项目的需要,在西双版纳种植了轻木.因为在航模赛事中要胜出,就必须使用轻木做原料以减轻自重. 假如在20℃的室温中,往数百摄氏度高温的铁板或者-10℃的冰块上铺上轻木后,用手摸轻木,它的温度肯定还是20℃的常温;若在一间放着震耳欲聋的音乐的房间中央隔上轻木板,人在没有音乐的另一端听起来肯定是静悄悄的.问题:(1)文章中没有单位,请结合自己的物理知识,在括号内填上合适的单位.(2)当前,“假新闻”、“假照片”不断被媒体曝光,你认为本文中的报道是否真实?请通过文中所给的数据计算并结合自己的生活经验回答.(3)写出下列场所分别应用了轻木怎样的物理属性.航模;热水瓶塞;房间隔板.28.(8分)2008年5月8日,中央电视台对圣火登顶珠峰进行了全程直播.奥运火炬首次登上珠穆朗玛峰.(1)为了安全攀登雪山,登山队员鞋上再穿上冰爪(如图甲),这样做的主要目的是为了.(2)火炬传递及高山摄像人员从海拔8300m的突击营地出发,历时6小时到达海拔8844.43m(取8840m)的珠峰峰顶(如图乙).下列关于队员登山的平均速度的说法中正确的是().A.登山的平均速度为2.5cm/sB.登山的平均速度一定大于2.5cm/sC.登山的平均速度一定小于2.5cm/sD.以上说法都不正确(3)信号的传输过程如下:跟随登山队的高山摄像人员将摄像机传送的信号通过随从人员携带的微波发射机(如图丙)把信号送到大本营,大本营利用架设在车顶上的接收设备(如图丁)将信号接收下来,再把信号送到转播车上,要经过这样一个过程才能让观众看到.微波的波长在1mm～1m范围内,则微波的频率范围是.(4)由于冲顶队员体力消耗很大,而各人体力消耗不同,有的队员需要中途休息片刻.图戊是摄像人员距离登山队员很远处拍摄到的一幅照片,摄像人员判断其中每一运动员是否在休息的最理想的参照物是(其他队员、雪山).29.(9分)网上查到有关奔驰汽车——S350部分参数问:(1)请帮助补充部分参数的单位.(2)测量后发现:与地面接触宽度是5㎝(侧面看),求汽车对地面的压强.(3)通过观察,你认为该同学在哪些环节的处理上可能考虑不很周全?(回答一或者两个)30.(10分)在如图的电路中,电源电压为9V且保持不变,电流表规格为“0～0.6A”,电压表规格为“0～15V”,灯泡上标有“6V3W”字样,R是一定值电阻.(1)灯泡正常发光时的电阻.(2)当S1、S2和S3都闭合时,调节滑动变阻器,测得了多组电压表和对应电流表的示数,并将它们绘制成如图的曲线,计算电阻R的阻值.(3)断开S2,闭合S1、S3,为了保证电路安全,求滑动变阻器接入电路中的最小值.感谢您的阅读！。

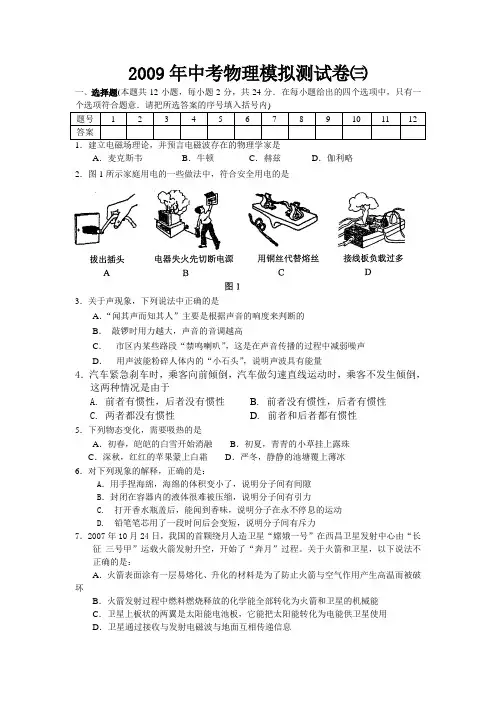

2009年中考物理模拟测试卷三
2009年中考物理模拟测试卷㈢一、选择题(本题共12小题，每小题2分，共24分．在每小题给出的四个选项中，只有一个选项符合题意．请把所选答案的序号填入括号内)1．建立电磁场理论，并预言电磁波存在的物理学家是A．麦克斯韦B．牛顿C．赫兹D．伽利略2．图1所示家庭用电的一些做法中，符合安全用电的是3．关于声现象，下列说法中正确的是A．“闻其声而知其人”主要是根据声音的响度来判断的B．敲锣时用力越大，声音的音调越高C．市区内某些路段“禁鸣喇叭”，这是在声音传播的过程中减弱噪声D．用声波能粉碎人体内的“小石头”，说明声波具有能量4．汽车紧急刹车时，乘客向前倾倒，汽车做匀速直线运动时，乘客不发生倾倒，这两种情况是由于A. 前者有惯性，后者没有惯性B. 前者没有惯性，后者有惯性C. 两者都没有惯性D. 前者和后者都有惯性5．下列物态变化，需要吸热的是A．初春，皑皑的白雪开始消融B．初夏，青青的小草挂上露珠C．深秋，红红的苹果蒙上白霜D．严冬，静静的池塘覆上薄冰6．对下列现象的解释，正确的是：A．用手捏海绵，海绵的体积变小了，说明分子间有间隙B．封闭在容器内的液体很难被压缩，说明分子间有引力C. 打开香水瓶盖后，能闻到香味，说明分子在永不停息的运动D. 铅笔笔芯用了一段时间后会变短，说明分子间有斥力7．2007年10月24日，我国的首颗绕月人造卫星“嫦娥一号”在西昌卫星发射中心由“长征三号甲”运载火箭发射升空，开始了“奔月”过程。
关于火箭和卫星，以下说法不正确的是：A．火箭表面涂有一层易熔化、升化的材料是为了防止火箭与空气作用产生高温而被破坏B．火箭发射过程中燃料燃烧释放的化学能全部转化为火箭和卫星的机械能C．卫星上板状的两翼是太阳能电池板，它能把太阳能转化为电能供卫星使用D．卫星通过接收与发射电磁波与地面互相传递信息8．探究“摩擦力的大小与什么因素有关”的三次实验如图所示。
实验时，让木块在水平木板(或棉布)上做匀速运动。
2009年中考物理模拟试题
2009年中考物理模拟试题一注意事项：答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目用2B 铅笔涂写在答题卡上。
每小题只准选一个答案，选出后用2B 铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，请用橡皮擦干净后，再选涂其他答案。
第Ⅰ卷 （选择题 共24分）1.在火车出站前，常见到有工人师傅总是用铁锤敲打火车轮上的部件，听听发出的声音便能分辨出部件间是否有松动，他主要是依据声音的 [ ]A.响度B.音色C.音调D.频率2.铁块在铁锤的剧烈敲击下，发生形变变成铁饼，这说明金属具有 [ ]A ．导热性B ．硬度 Ｃ．弹性 Ｄ．延展性３.“在火车站站台上候车的乘客必须在1m 安全线外”，图1中各现象的原理与上面要求内容所含物理知识相同的是 [ ]４．下列各现象中，属于光的折射的是 ［ ］ Ａ．人看到湖面上盛开的荷花 Ｂ．人看到自己在水中的倒影Ｃ．人看到鱼缸中的金鱼 Ｃ．潜水员在水下看到正在游动的鱼５．下列实例中，所采取的措施目的是为了减小摩擦的是［ ］Ａ．用台钳夹紧工件Ｂ．在笨重的木箱下垫上些圆木来搬运Ｃ．自行车的脚踏板和车把手上有凸凹不平的花纹Ｄ．自行车的刹车片用橡胶制成6．在两块相同的玻璃片上，李明同学分别滴一滴质量相同的水，如图２所示。
观察图中情景可知，他正在研究蒸发快慢是否与 [ ]Ａ．水的温度有关 Ｂ．水的表面积有关Ｃ．水的质量有关 Ｄ．水上方空气的流速有关７．下列现象中，不能用惯性知识解释的是 ［ ］Ａ．拍打衣服时，衣服上的灰尘就脱离衣服Ｂ．人走路被石头绊着会向前倾倒Ｃ．短跑运动员到达终点时不能立即停下来Ｄ．用力将物体抛出去，物体最终要落到地面上８．如图３所示，将两块表面干净的光滑铅块压紧后，它们会结合在一起，并能在下面吊起一个砝码，这一现象说明了 ［ ］Ａ．构成物体的分子在不停的做无规则运动Ｂ．物体的分子间有引力作用Ｃ．物体的分子间有斥力作用图1图2图3 图4Ｄ．物体的分子间有间隙９．下列各种说法中，正确的是 [ ]A．风筝是靠空气的浮力上升的B．水下的潜水艇，下潜越深受到的浮力越大C．气象探测气球里所充气体的密度小于空气密度D．同一支密度计漂浮在不同液体中，受到的浮力大小不同10．李浩同学按照如图4所示的电路连接电路时，误将电流表接到电压表的位置，电压表接到电流表的位置，结果将导致 [ ]A．电流表被烧坏B．电源被烧坏C．电压表被烧坏D．电灯不亮11．家用电吹风由电动机和电热丝等元件组成，为了保证电吹风的安全使用，要求电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，在图５所示的四个电路中符合此要求的是［］图512．小华为辨认电池的正极和负极，设计了如图6所示的四种方案，其中能够达到目的的是[ ]图6第Ⅱ卷（非选择题共３６分）一、填空题：（每空１分，共１０分）１．将一只点燃的蜡烛放置在喇叭的前方，当喇叭中发出较大的声音时，可以看到烛焰在不停的跳动，这一现象说明声波具有。
2009年中考物理模拟试题
初中2009级中考适应性考试理科综合试卷A卷 I卷选择题（共44分）物理部分（共24分）物理选择题共12个小题，每小题2分，共24分。
在每小题所给出的四个选项中只有一个选项是符合题目要求的。
l、下列估测中，最接近事实的是A．自行车的速度是20米∕秒B．一个鸡蛋重约0.5牛C．一个苹果质量约为1千克D．家用电灯正常工作时的电流约为2安2、对下列常见现象的解释，正确的是A．物体热胀冷缩，是因为分子的大小随温度的变化而改变B．破镜难圆，是因为分子间有排斥力C．花香四溢，是因为分子在不停地运动D．水往低处流，是因为分子在不停地运动3、用照相机拍景物时，胶片上得到的是A．倒立放大的实像，镜头是凸透镜B．正立放大的虚像，镜头是凸透镜C．正立缩小的实像，镜头是凹透镜D．倒立缩小的实像，镜头是凸透镜4、在探索微观世界的历程中，人们首先发现了电子，进而认识到原子是由A．氢原子和电子组成的 B. 质子和中子组成的C．原子核和核外电子组成的D．原子核和中子组成的5、如图1是某次春晚节目《逗趣》中的一个画面，“狗叫、鸟鸣及手影···”，其中蕴含很多物理知识，下列解释不正确的是A．手影说明光在同种均匀介质中沿直线传播B．现场观众听到的声音是通过空气传播的C．演员模仿的是动物叫声的音调D．居民家中电视机收到该节目是通过磁波传播的6、如图2示，用塑料管可以把瓶子中的水吸到嘴里，这是由于A．人对水产生吸引力的作用B．吸管本身有吸水的作用C．大气压作用在水面上的结果D．水压的作用7、对图3示情况，以下说法正确的是A．当开关S闭合后螺线管下端是N极B．当开关S闭合时，小磁针将逆时针转动，静止后S极向上C．当开关S闭合时，小磁针将顺时针转动，静止后N极向上D．当开关S闭合后滑动变阻器滑片向右移动，电磁铁磁性将减弱8、能源的开发和利用在“两型”社会的建设中起着很重要的作用。
下列能源中，在使用时最安全、最清洁的是A．煤气B．太阳能．C．。
2009年物理模拟考试卷
2009年初中毕业生物理模拟考试说明：1.全卷共8页，满分120分，考试时间为80分钟。
2.答卷前，考生必须将自己的班级、姓名、座号按要求填写在密封线左边的空格内。
3.答题可用黑色或蓝色钢笔、圆珠笔按各题要求答在答卷上，但不能用铅笔或红笔。
一、单项选择题（本题7小题，每小题4分，共28分）在每小题列出的四个选项中，只有一个是正确，请将正确选项的字母写答卷上。
1. 下列实验与实例中，不能．．探究声音的产生与传播条件的是A. 用电话拨打放在真空罩内的手机，手机显示信号，却听不到声音B. 人们先看到闪电，隔一段时间才能听到远处的雷声C. 往鼓面上撒一些泡沫球，敲鼓时看到泡沫球不停地跳动D. 登上月球的宇航员们即使相距很近也只能用无线电话交谈2．下列现象中物体动能和重力势能都发生变化的是A．跳伞运动员在空中匀速下降B．空中加速下落的冰雹C．匀速上坡的汽车D．在水平轨道上加速行驶的列车3．北京奥运，举世瞩目，下列有关奥运项目比赛的现象中，不能．．用惯性知识解释的是A．射到球门框架上的足球被反弹B．跳远运动员起跳前要助跑一段距离C．射击比赛中子弹离开枪膛后继续向前运动D．百米赛跑运动员到达终点时不能马上停下4．下列说法中，属于一对平衡力的是A．人推墙的力和墙对人的推力B．人推墙的力和墙受到的推力C．站在水平地面上的人，人受到的重力和人对地面的压力D．站在水平地面上的人，人受到的重力和地面对人的支持力5．下列有关厨房里的物理知识，说法不正确．．．的是A．拧开醋瓶盖，醋味扑鼻——分子在做无规则的运动B．洗碗时，油花飘在水面上——油的密度比水小C．电冰箱散热器摸起来烫手——电流热效应D．高压锅容易将食物煮熟——气压增大，液体沸点升高6．下列连线不．正确．．的是A ．倒立 放大像 放大镜B ．会聚光线 凹透镜 正立 放大像 投影仪 发散光线 凸透镜C ．远视眼镜 凹面镜D ．实像 不可用光屏接收 近视眼镜 凸面镜 虚像 可用光屏接收 7．如图1中，甲、乙两个滑轮都是由相同的 滑轮组合而成，如图丙：大轮重10N ，小轮 重5N ，连杆重1N 。

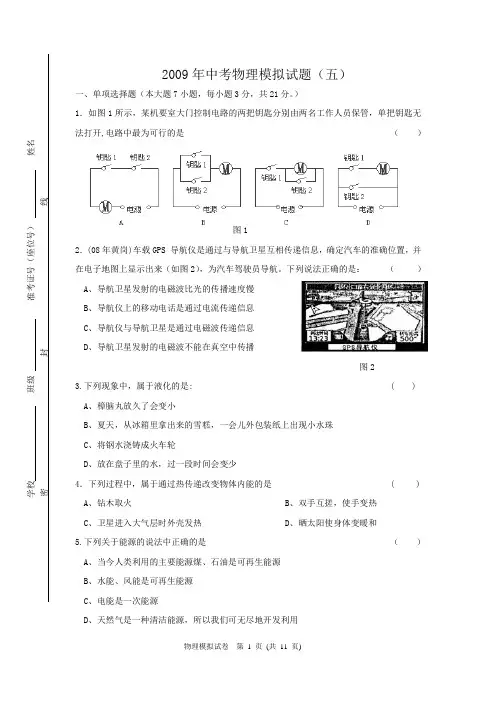

2009年中考物理模拟试题(五)
学校 班级 准考证号（座位号） 姓名___________ ------------------------------------密---------------------------------------------封-------------------------------------------------线-------------------------------------------------2009年中考物理模拟试题（五）一、单项选择题（本大题7小题，每小题3分，共21分。
）1．如图1所示，某机要室大门控制电路的两把钥匙分别由两名工作人员保管，单把钥匙无法打开,电路中最为可行的是 （ ）图12．(08年黄岗)车载GPS 导航仪是通过与导航卫星互相传递信息，确定汽车的准确位置，并在电子地图上显示出来（如图2），为汽车驾驶员导航。
下列说法正确的是： （ ） A 、导航卫星发射的电磁波比光的传播速度慢 B 、导航仪上的移动电话是通过电流传递信息 C 、导航仪与导航卫星是通过电磁波传递信息 D 、导航卫星发射的电磁波不能在真空中传播图23.下列现象中，属于液化的是: ( ) A 、樟脑丸放久了会变小B 、夏天，从冰箱里拿出来的雪糕，一会儿外包装纸上出现小水珠C 、将钢水浇铸成火车轮D 、放在盘子里的水，过一段时间会变少4．下列过程中，属于通过热传递改变物体内能的是 ( ) A 、钻木取火 B 、双手互搓，使手变热 C 、卫星进入大气层时外壳发热 D 、晒太阳使身体变暖和5.下列关于能源的说法中正确的是 （ ） A 、当今人类利用的主要能源煤、石油是可再生能源 B 、水能、风能是可再生能源 C 、电能是一次能源D 、天然气是一种清洁能源，所以我们可无尽地开发利用6.小丽同学骑自行车做匀速直线运动，在10s内通过了100m的路程，那么他在前5s内的速度是 ( )A、40m/sB、10 m/sC、20 m/sD、5 m/s7.如图所示，在倒置的漏斗里放一个乒乓球，用手指托住乒乓球，然后从漏斗口向下用力吹气，并将手指移开，那么以下分析正确的是 ( )A、乒乓球会下落，因为其上方气体流速增大，压强变小B、乒乓球会下落，因为其上方气体流速增大，压强变大C、乒乓球不会下落，因为其上方气体流速增大，压强变小D、乒乓球不会下落，因为其上方气体流速增大，压强变大图3二、填空题（本大题7小题，每小题3分，共21分）8. (08年黄岗)如图4是十字路口处安装的监控摄像头，它可以拍下违章行驶的汽车照片，摄像头的镜头相当于一个镜。
2009年扬州市中考物理模拟试卷及答案
扬州市2009年中考物理模拟考试试卷（考试时间：100分钟 满分：100分） 2009.03．18第Ⅰ卷(选择题 共24分)一、选择题（每题2分，共24分。
在每题所给的四个选项中，只有一个选项是正确的）1．易拉罐“可乐”是许多中学生喜欢的饮料，与“可乐”相关的下列说法中错误的是 A ．用吸管吸“可乐”是利用了液体压强B ．罐上标有“355mL ”字样，则所装“可乐”质量约为360gC ．用铝合金制作易拉罐，是利用了该材料具有良好的延展性D ．罐上标有回收标志，是提醒人们保护环境、节约资源2．据说，美国研制出一种用超声波做子弹的枪。
当超声波达到一定强度时就能有较强的攻击。
实际要阻挡这一武器的袭击，只要用薄薄的一层A ．半导体B ．磁性物质C ．真空带D ．绝缘物质 3．如图1，下列四个现象中，能用光的折射解释的是A ．放大的字B ．小孔成像C ．手影D ．倒影4．一天，小李在家玩火柴盒，他反复让火柴盒从同一高度处自由下落，发现如图2所示，甲情况下，火柴盒落到桌面后大多会反弹；乙情况下（火柴盒盒芯部分拉出），火柴盒落到桌面后盒芯插回外盒面不反弹，对上述现象的解释，合理的是 A ．甲情况中火柴盒与桌面碰撞时有弹力的作用，而乙情况中则没有 B ．甲情况中火柴盒与桌面碰撞后机械能不变 C ．乙情况中火柴盒与桌面碰撞后机械能不变D ．乙情况中火柴盒与桌面碰撞时，盒芯与外盒发生摩擦，机械能大大减少 5．将质量相同的三块金属甲、乙、丙加热到相同的温度后，放到表面平整石蜡上。
经过一定时间后，观察到的现象如图3。
则三块金属的比热容 A ．甲最大 B ．乙最大 C ．丙最大 D ．一样大甲乙图1图2图3图4图 6A B C D图56．图4中的几种用电器的额定功率最接近1000W 的是A B C D 7．图58．如图6所示是一种温度自动报警器的原理图，当温度达到金属丝下端所指的温度时，下列 说法正确的是A ．电磁铁有磁性，灯不亮，铃响B ．电磁铁吸引衔铁，铃响，灯也亮C ．电磁铁无磁性，灯亮，铃不响D ．电磁铁无磁性，灯不亮，铃响 9．如图7所示电路，下列分析正确的是 A ．S 1断开，S 2、S 3闭合，电路总电阻最大 B ．S 3断开，S 1、S 2闭合，电路总电阻最小 C ．S 3闭合，S 1、S 2断开，L 1、L 2并联 D ．S 1闭合，S 2、S 3断开，L 1、L 2串联10．家庭电路中保险丝被烧断或空气开关自动跳闸，可能的原因是 A ．电路中出现断路 B ．电路中某盏灯的开关接触不良 C ．选用的保险丝太粗D ．电路中同时使用的用电器的总功率过大11．小明同学做实验时，连成了如图8所示的电路。
2009年中考物理模拟试题
2009年中考物理模拟试题(三)一、单项选择题(本大题7小题，每小题3分，共21分)在每小题列出的四个选项中，只有一个是正确的，请将正确选项的字母写在答卷相应题目的答题位置上。
若用答题卡答题，则把答题卡上对应题目所选的选项涂黑。
)1．关于声现象，下列说法中正确的是 （ ） A ． 敲锣时用力越大，声音的音调越高B ．用声波能粉碎人体内的“小石头”，说明声波具有能量C ．“闻其声而知其人”主要是根据声音的响度来判断的D ．市区内某些路段“禁鸣喇叭”，这是在声音传播的过程中减弱噪声 2. 下列四幅图中，反映发电机工作原理的是 （ ）3．下列各说法中正确的是 （ ） A ．在平直的公路上匀速行驶的汽车，一定受平衡力作用 B ．任何能量都是可以相互转化的，没有一定的方向性 C ．做功越多的机器功率一定大D ．人推桌子未推动，是因为此时人的推力小于地面对桌子的摩擦力4．图2是汽油机汽缸的内部结构，此时汽油机正在完成的冲程是 （ ） A ．吸气冲程 B ．压缩冲程 C ．做功冲程 D ．排气冲程5．中山市上坡水有一个“怪坡”，洒在怪坡地面上的水看起来能向上流。
如图3所示，把小轿车熄火后停放在怪坡上，小轿车居然能自动向“坡顶”运动。
对此现象的解释你认为正确的是 （ ） A ．小轿车由于惯性保持向上运动状态 B ．小轿车受到强大的磁力作用向上运动C ．小轿车受到的重力方向是斜向上的，而不是竖直向下D ．周围参照物造成视觉错误，其实小轿车正在下坡图1ABCD图3图26．下列数据中，符合事实的是 （ ）A ．教室里空气的质量约为280kgB ．夏天室内的最高气温可达60℃C ．家用台灯正常工作时灯丝中的电流约为2AD ．正常人步行的速度约为5m/s 7．去年春节前后,我国南方部分地区遭遇了低温雨雪天气，对以下与之相关的各图，说法中 不正确．．．的是 （ ）A ．图（a ）中雾凇是水蒸气的凝固现象B ．图（b ）中路面结冰需要交通管制是因为车轮与冰面间的摩擦力太小C ．图（c ）中向公路冰面上撒盐是利用降低熔点的方法来化冰D ．图（d ）中竹子被冰雪压“弯了腰”，说明力可以使物体发生形变二、填空题(本大题7小题，每小题3分，共21分)请把下列各题的正确答案填写在答卷相应题目的答题位置上。
2009年初中毕业、升学物理考试(一)
2009年中考模拟试卷物理(一)本试卷分第Ⅰ卷（选择题）和第Ⅱ卷两部分．共100分．考试时间100分钟．考试结束，将本试卷和答题卡一并交回．第Ⅰ卷（选择题共24分）选项符合题意）一、选择题（本题共12小题．每小题2分，共24分，每小题只有一个．．．．1．正在拉二胡的一位同学不断用手指去控制琴弦，这样做的目的是（）A．使二胡发出不同的音调B．为了获得更好的音色C．为了获得更大的响度D．阻止琴弦振动发音2.下列现象中，属于光的折射现象的是（）A. 平静的水面能清楚地映出岸上的景物B. 用最简单的潜望镜看物体C. 插入水中的筷子，水里的部分，从水面上斜着看起来向上弯折了D. 用观后镜看汽车后面的景物3．春天到了，学校采取各种措施防止流行病传染．以下两种防护措施，用物理知识解释正确的是( )A．用消毒液擦拭教室门窗后，可以闻到气味，这是升华现象B．用消毒液擦拭教室门窗后，可以闻到气味，这是凝华现象C．用醋熏教室时，对醋加热使醋分子的无规则运动加剧D．用醋熏教室时，对醋加热使醋分子的无规则运动减缓4．我国1元硬币的外观有银白色的金属光泽，一些同学认为它可能是铁制成的．在讨论时，有同学提出：“我们可以先拿磁铁来吸一下”．就“拿磁铁来吸一下”这一过程，属于科学探究中的（）A．实验B．猜想C．观察D．做结论5. 一正方体木块放入水中，静止时露出水面的体积是木块总体积的2/5．若把这个木块放入密度为0.8×103kg/m3的酒精中，则木块露出液面的体积与浸入液体的体积之比是（）A．1∶2 B．1∶3C．1∶4 D．3∶46.如图所示，小球由静止开始从轨道最高处A点滚下到最低处B点，设小球在B处重力势能为零，下列说法中正确的是( )A A．小球在A点时只有动能，没有重力势能B．小球在A点时只有重力势能，没有动能C ．小球从A 点到B 点的过程中，机械能增加D ．小球从A 点到B 点的过程中，动能转化为重力势能7．实验室里有甲、乙、丙、丁四种量筒，规格见附表．现要求通过一次测量，尽可能精确地量出100g 的煤油，应选用那一种量筒（ ）A ．甲种量筒B ．乙种量筒C ．丙种量筒D ．丁种量筒附表 实验室的量筒规格8.下图四幅图中，分别正确表示近视眼成像情况和矫正做法的是（ ）A ．②①B ．③①C ．②④D ．③④9．在直线行驶的火车车厢里，坐着一位乘客，他发现自己正上方顶棚上有一小水滴正要下落，这滴水将落在（ ）A ．此乘客的前面B ．此乘客的后面C ．此乘客的头上D ．都有可能10．一根条形磁铁，左端为S 极，右端为N 极．下列表示磁体周围、从S 极到N 极磁性强弱变化情况的图像中正确的是（ ） 11．一轻质杠杆，在左右两端分别挂上200N 和300N 的重物时，杠杆恰好平衡．若将两边物重同时减少50N ，则杠杆（ ）A ．左端下沉B ．右端下沉C ．保持平衡D ．无法确定12．在如图所示电路中，电源电压保持不变，闭合电键S ，电路正常工作；一段时间后，发现其中一个电压表示数变小（电压表没坏），则（ ）磁性位置 位置 位置 位置 SS S S N N N N A B C D 第12题图A ．灯L 可能变暗B ．灯L 亮度可能不变C ．电阻R 可能断路D ．电阻R 可能短路第Ⅱ卷（共76分）注意事项： 用钢笔或圆珠笔将答案直接写在试题卷上．13．春天冰河解冻时会感到寒冷，这是因为 的缘故．冬天在冰面上行走的汽车常在轮胎外圈上绕铁链（如图），目的是为了_________ _____．14．小红的妈妈在超市买了很多食品，她用一个塑料袋提着回家，没走多远就感到手被勒得很痛．请你用学过的物理知识，给她提一个合理建议： ______________ ，这是利用改变 ____来 （“增大”或“减小”）袋子对手的压强．15．常用温度计玻璃泡里的液体通常选用酒精、煤油、水银等，但从未见过温度计的玻璃泡中装水．温度计玻璃泡中不装水的原因是________________________．16. 如图所示，A 、B 为两个等高圆柱形容器，容器内部的底面积之比为2∶1，两个容器都装满水．现将质量之比为1∶3的木块分别轻轻放入A 、B 两容器中，则水对容器底部的压强之比为________，水对容器底部的压力之比为________.17. 弹簧测力计下挂一个物体，示数为G ．把物体没入甲液体中，弹簧测力计示数为G ／3；把物体没入乙液体中，弹簧测力计示数为G ／4，则甲、乙两液体的密度之比是__________．18．有一种彩灯的规格是“50V 25W ”，若要将它们接在220 V 的电路中，则至少需要串联_______个这样的灯泡，此时每个灯泡的实际功率是__________W ．19. 如上右图所示，小磁针在纸面内能自由转动．闭合开关后，小磁针将沿______________方向转动（填“顺时针”或“逆时针”）；当滑动变阻器的滑片向b端移动时，通电螺线管的磁性将___________（填“增大”或“减小”）.20．一盏电阻为12Ω的小灯泡正常工作时的电压为6V ，若只有一个电压为8V 的电池组，为了使小灯泡能够正常工作，则需要在电路中串联一个 Ω的电阻．正常工作10s ，灯泡产生__________J 的热量．第13题图 第16题图 第20题图21.柴油机是工农业生产中常用的热机．已知某型号柴油机的效率为η，柴油的热值为q ．将质量为m 的柴油完全燃烧，放出的热量为_________J ，柴油机对外做的有用功为__________ J .22.读出如图所示物体的长度为________cm ；天平游码标尺的读数为_________g .23.（1）根据小磁针静止时的位置，标出通电螺线管的极性及电源正、负极；（2）如图所示，B 为发光点A 通过凸透镜所成的像，试通过作图画出凸透镜的光心O及两个焦点F 的位置；（3）小明在学校参加植树活动，使用如图所示的钢丝钳剪铁丝固定小树苗．请画出作用在钳子上的阻力和阻力臂；（4）小军用平面镜将一束太阳光反射到竖井中（如图所示），请在图中作出平面镜的位置，并标出镜面与水平面夹角的度数．三、解答题(共9小题，共49分。
2009年中考物理模拟试题(2)
2009年中考物理模拟试题二一、选择题：1．下列关于物质分类合理的是：A．铅笔芯、橡胶是导体B．塑料、干木棒、陶瓷是绝缘体C．铁、冰、玻璃是晶体D．蜡、食盐、水银是非晶体2．一个物体平均在1分钟内走了66米，则该物体是：A．步行的人B．高速公路上行驶的小汽车C．蚂蚁D．普通列车3．在下列图2－1所示的四个图中，正确地表示出通电螺线管极性关系的是：4．你认为超载汽车对公路的损坏主要取决于：A．汽车的大小B．汽车对公路的压强C．汽车的速度D．汽车的惯性5．如图2－3中的滑动变阻器R′的阻值是200Ω，电阻R1=300Ω，电源的电压是6V。
当滑动变阻器的滑片从a端滑到b端，电压表示数的变化范围是：A．6V～0 V B．6V～2.4 V C．6V～3.6 V D．3.6V～2.4 V6．图2－4所示的电路中，有可能损坏电流表的是：7．王小虎同学听到上课铃响了，他一口气从一楼跑到三楼，用时10s。
那么他在上楼过程中，克服自己重力做功的功率最接近：A．3W B．30W C．300W D．3000W8．电流看不见、摸不着，判断电路中是否有电流时，我们可通过电路中的灯泡是否发光去确定，这种方法在科学上叫做“转换法”。
下面是小红同学在学习中遇到的四个研究实例，其中采取的方法与研究电路中是否有电流方法相同的是：A．通过测100张纸的厚度来测1张纸的厚度B．人们通过研究墨水的扩散现象认识分子的运动情况C．研究电流与电压、电阻关系时，控制电阻(电压)不变，研究电流与电压(电阻)关系D．学习电压时，我们可以通过对比水压来认识它9．下列事例中，属于利用化学能来做功的是：A．打气时打气筒壁发热C．炼钢炉里熔化生铁B．暖气片散热D．运载火箭点火升空10．如图2－5甲所示，一只大熊猫正抱着一根竹子在镜前欣赏自己的像。
此时，它从镜中看到的自身像应该是图7－5乙中的哪一个：N SA BS NCSNDNS图2－4A B C D图2－1图2－511．汽车油箱的汽油用掉一半后，剩下的汽油中，变化的物理量有： A ．质量 B ．密度 C ．热值 D ．比热容 12．下列由做饭所联想到的物理知识中，不正确的是：A ．高压锅是利用水的沸点随气压增大而升高的特点制成的B ．煮饺子过程中，饺子刚入锅时重力大于浮力而下沉；煮熟时，浮力大于重力而上浮C ．切肉前先磨刀，是为了在压力相同时减小受力面积，减小压强D ．在客厅就闻到厨房饭香，说明分子在不停地作无规则运动 二、填空题：（每空1分，共 20 分）13．一切正在发声的物体都在 ，声的传播需要介质，在空气、水和铁三种介质中， 传声最快的是 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

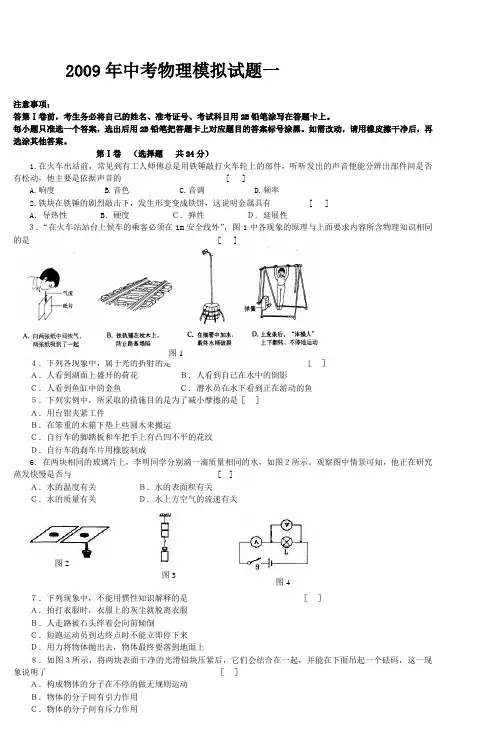

2009年中考物理模拟试题一
注意事项：
答第Ⅰ卷前，考生务必将自己的姓名、准考证号、考试科目用2B 铅笔涂写在答题卡上。
每小题只准选一个答案，选出后用2B 铅笔把答题卡上对应题目的答案标号涂黑。
如需改动，请用橡皮擦干净后，再
选涂其他答案。
第Ⅰ卷 （选择题 共24分）
1.在火车出站前，常见到有工人师傅总是用铁锤敲打火车轮上的部件，听听发出的声音便能分辨出部件间是否有
松动，他主要是依据声音的 [ ]
A.响度
B.音色
C.音调
D.频率
2.铁块在铁锤的剧烈敲击下，发生形变变成铁饼，这说明金属具有 [ ]
A ．导热性
B ．硬度 Ｃ．弹性 Ｄ．延展性
３.“在火车站站台上候车的乘客必须在1m 安全线外”，图1中各现象的原理与上面要求内容所含物理知识相同
的是 [ ]
４．下列各现象中，属于光的折射的是 ［ ］ Ａ．人看到湖面上盛开的荷花 Ｂ．人看到自己在水中的倒影
Ｃ．人看到鱼缸中的金鱼 Ｃ．潜水员在水下看到正在游动的鱼
５．下列实例中，所采取的措施目的是为了减小摩擦的是［ ］
Ａ．用台钳夹紧工件
Ｂ．在笨重的木箱下垫上些圆木来搬运
Ｃ．自行车的脚踏板和车把手上有凸凹不平的花纹
Ｄ．自行车的刹车片用橡胶制成
6．在两块相同的玻璃片上，李明同学分别滴一滴质量相同的水，如图２所示。
观察图中情景可知，他正在研究
蒸发快慢是否与 [ ]
Ａ．水的温度有关 Ｂ．水的表面积有关
Ｃ．水的质量有关 Ｄ．水上方空气的流速有关
７．下列现象中，不能用惯性知识解释的是 ［ ］
Ａ．拍打衣服时，衣服上的灰尘就脱离衣服
Ｂ．人走路被石头绊着会向前倾倒
Ｃ．短跑运动员到达终点时不能立即停下来
Ｄ．用力将物体抛出去，物体最终要落到地面上
８．如图３所示，将两块表面干净的光滑铅块压紧后，它们会结合在一起，并能在下面吊起一个砝码，这一现象
图1
图2
图3 图4
说明了［］
Ａ．构成物体的分子在不停的做无规则运动
Ｂ．物体的分子间有引力作用
Ｃ．物体的分子间有斥力作用
Ｄ．物体的分子间有间隙
９．下列各种说法中，正确的是 [ ]
A．风筝是靠空气的浮力上升的
B．水下的潜水艇，下潜越深受到的浮力越大
C．气象探测气球里所充气体的密度小于空气密度
D．同一支密度计漂浮在不同液体中，受到的浮力大小不同
10．李浩同学按照如图4所示的电路连接电路时，误将电流表接到电压表的位置，电压表接到电流表的位置，结果将导致 [ ]
A．电流表被烧坏B．电源被烧坏
C．电压表被烧坏D．电灯不亮
11．家用电吹风由电动机和电热丝等元件组成，为了保证电吹风的安全使用，要求电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，在图５所示的四个电路中符合此要求的是［］
图5
12．小华为辨认电池的正极和负极，设计了如图6所示的四种方案，其中能够达到目的的是[ ]
图6
第Ⅱ卷（非选择题共３６分）
一、填空题：（每空１分，共１０分）
１．将一只点燃的蜡烛放置在喇叭的前方，当喇叭中发出较大的声音时，可以看到烛焰在不停的跳动，这一现象说明声波具有。
２．戴眼镜的人在冬天喝热开水时，镜片上往往变得模糊不清，从物态变化角度分析这是现象。
３．如图７所示，甲、乙两人都站在滑板上，当甲用力推乙时，乙在往后退，而甲也向后退，这一现象说明。
图7 图8
４．如图８所示，在试管内装些水，用软木塞塞住试管口，加热使水沸腾，过一段时间以后，软木塞被喷出，在这个过程中水蒸气的能转化为能。
５．在酒精液面上漂浮着一个木块，现往酒精中加入一些纯净水，则木块受到的浮力，木块露出水面的体积。
（填“变大”“不变”或“变小”）
６．灯泡L1标有“8V 4W”灯泡L2标有“8V 2W ”字样，它们串联后接在某电源上，闭合电源后，一个灯泡正常
发光，另一个灯泡发光暗淡，该电源的电压值是 。
７．在蹦床比赛中，运动员对蹦床向下施加力的同时，也受到蹦床对他向上的作用力，但这两个力的作用效果却不同，前者主要改变了蹦床的 ，后者主要改变了运动员的 。
二、简答与实验题：（８题２分，９题4分、１０题2分，１１题7分，共15分）
8.某同学做“凸透镜成像”的实验时，他先把凸透镜正对阳光，在镜后12c ｍ处的纸上看到了一个最小最亮的点，他这样做的目的是___________________________，得出的结论是： ___________________。
9．“研究杠杆平衡条件”的实验可采用如图9所示的装置，如果在开始实验前发现Ｂ端下沉，可将Ｂ端螺母向 调，如果每个钩码的质量是５０ｇ，则在Ｃ点应挂 只钩码杠杆才能平衡；如果Ｃ点不挂钩码，改用弹簧测力计在Ｄ点拉，为使杠杆平衡，这时弹簧测力计的最小示数应为 Ｎ，拉力的方向应 。
（g 取10N ∕kg ）
10.在图10所示的测量中，所用刻度尺的最小分度值是 , 被测物体的长度是 。
11.小明在做“测定小灯泡的电功率”实验时，所用器材有：电压为6V 的电源、额定电压为2.5V 的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线，图11（a
）是小明没有连接完的实验电路。
（1）请你用铅笔划线代替导线，帮小明将实物电路连接完整。
（2）小明连接完电路闭合开关，移动滑动变阻器滑片P ，发现小灯泡始终不亮，且电压表无示数，电流表有明
显偏转，则故障的原因可能是 。
（3）小明排除故障后闭合开关，移动滑片P 到某处，电压表的示数为2.2V ，要测量小灯泡的额定功率，应将滑片P 向 端移动。
（4）小明通过移动滑片P ，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图11(b)所示的U-I 图像。
根据U-I 图像提供的信息，可计算出小灯泡的额定功率
是 W ，当加在小灯泡两端的电压为1.5V 时，滑动变阻器接入电路中的电阻
是 Ω 。
三、计算题（12题6分，13题5分，共11分）
12．小红一家乘轿车经高速公路去外地游玩。
轿车和人共重2×104N ，如果每个车轮与地面的接触面积为200cm 2,
摩擦阻力是总重的0.1倍。
（1）轿车静止时对路面的压强是多少？
（2）途中小红发现有10min 汽车速度计的指针一直停在如图12所示的位置，这段时间内轿车行驶的路程是多少？ 此时汽车的输出功率多大?
13．学校课外活动小组为检测某传感器而设计如图13所示的电路，传感器上标有“3V 0.3A ”的字样（传感器可看作一个电阻），滑动变阻器R 0上标有“10Ω 1A ”的字样，电流表量程为0--0.6A 。
则： 图9
图10 图11
图12
图13
（1）该传感器的电阻是多少？
（2）若电路各元件均完好，检测时，为了确保电路各部分的安全，在A、B之间所加的电源电压最大值是多少？。
