圆锥曲面组合式太阳能集热器研究
利用太阳能热水器的技术研究
利用太阳能热水器的技术研究一、引言太阳能热水器是一种利用太阳能将太阳辐射能转换为热能的设备，可以用于供应家庭热水。
相比传统的燃气热水器或电热水器，太阳能热水器具有节能环保、长寿命、稳定性好等优点，因此在近年来逐渐受到人们的关注和广泛应用。
本文将从太阳能热水器的工作原理、分类、优劣势等方面进行详细研究。
二、太阳能热水器的工作原理太阳能热水器的工作原理是利用太阳能将太阳辐射能转换为热能，然后将热能传递给水，使水加热。
具体来说，太阳能热水器主要由集热器、热水储存器、水管和水泵等组成。
太阳能集热器是太阳能热水器的核心部件，其工作原理是将太阳辐射能吸收并转换为热能，然后将热能传递给水。
集热器通常由吸热板、热传导垫、保温层和外壳等组成，吸热板是吸收太阳辐射能的部件，热传导垫是将吸热板吸收的热能传递给水管的部件，保温层是将热能储存到热水储存器中的部件，外壳是保护集热器免受外部环境影响的部件。
水管是将热能传递给水的部件，水泵是将加热好的水送到热水储存器中的部件。
三、太阳能热水器的分类太阳能热水器根据其集热器的类型可以分为平板式太阳能热水器和真空管式太阳能热水器两种。
1.平板式太阳能热水器平板式太阳能热水器是由平板式集热器、热水储存器、水管和水泵等组成，它的集热器一般由吸热板、热传导垫、保温层和外壳等组成。
平板式太阳能热水器的优点是结构简单，维护方便，价格相对较低，但是其集热效率较低，需要占用较大的安装空间。
2.真空管式太阳能热水器真空管式太阳能热水器是由真空管式集热器、热水储存器、水管和水泵等组成，它的集热器一般由真空玻璃管、吸热板、热传导垫、保温层和外壳等组成。
真空管式太阳能热水器的优点是集热效率高，占用空间小，但是其价格相对较高，维护也相对较为复杂。
四、太阳能热水器的优劣势太阳能热水器相比传统的燃气热水器或电热水器具有以下优劣势。
1.节能环保太阳能热水器利用太阳能将太阳辐射能转换为热能，不需要使用任何化石燃料，因此具有节能环保的优势。
太阳能热水器研究性学习调查报告
太阳能热水器研究性学习调查报告研究性学习成果报告课题名称：太阳能热水器——人们对的认识及普及程度及其发展前景研究时间：2012年10月到12月联系地址：浙江上虞春晖中学高一（12）班指导老师：谢海龙组长兼第一执笔人：丁剑锋课题组成员：丁剑锋吕赛格赵彬王乔涛俞谦王彦凯陈豪成果形式：小论文邮编：312300目录1.成果报告《太阳能热水器——人们对的认识及普及程度及其发展前景的探究报告》………………………………………………p1 2,倡议书…………………………………………………………p112，附件一：关于“人们太阳能热水器认识及普及程度”的调查…………………………………………………………………p123，统计图表………………………………………………………p13 4，相关照片………………………………………………………p15太阳能热水器——人们对太阳能的认识及普及程度及其发展前景的探究报告【内容摘要】我国迅猛的社会进步和经济发展，需要大量的能源作为支撑，但目前矿物资源（煤、石油等）日益减少，能源问题日益严重，于是人们将目光转向直接利用太阳能上。
为了倡导“节能减排”，我们决定对温州地区太阳能热水器使用情况进行一系列科技实践研究活动。
实践研究从这几方面着手：对太阳能热水器的使用者的调查；对太阳能热水器销售的商家进行调查；我们自己对于太阳能集热效果的实验研究。
实践中也引发了我们对太阳能前景的一些思考。
【关键词】太阳能节约能源使用环保省钱研究背景：如今，太阳能作为一种新能源已越来越多地被人们所熟知以及应用到实际生活中去，其主要应用形式便是太阳能热水器，太阳能热水器以环保，节能，寿命高，无污染，无漏电危险为人们所青睐。
我们早就知道，太阳能是世界最上为丰富的能源之一，而我们所利用的能源基本上都来源于太阳：石油、煤是远古时期固定下来的太阳能，水力能是太阳能转化成的水的势能和动能……在矿物燃料资源（煤、石油等）日渐减少，石油价格不断上涨的今天，能源问题日益严重，人们的环保意识也不断加强，人们对太阳能的研究也在不断深化，渐渐地人们再度考虑直接利用太阳能。
太阳能工程集热器方案
太阳能工程集热器方案一、引言随着全球能源需求的不断增加和能源资源的有限性，太阳能作为一种清洁、可再生的能源，受到了越来越多的关注和重视。
太阳能集热器作为太阳能利用的重要设备，可以将太阳能转化为热能，并应用于热水供应、空调制冷、蒸汽发生等多个领域。
本文将围绕太阳能工程集热器方案展开深入探讨，分析其中的技术原理、设计要点和工程实践中的实际应用。
二、技术原理太阳能集热器是通过吸收太阳辐射能将其转化为热能，利用这种热能进行工业生产或生活热水供应的一种设备。
太阳能集热器可以分为平板式太阳能集热器和抛物面反射式太阳能集热器两种类型。
1. 平板式太阳能集热器平板式太阳能集热器是一种利用平板吸热表面进行集热的太阳能设备。
其结构简单，制造成本较低，适用于小规模应用。
其工作原理为：太阳辐射能穿透透明的罩板后，被吸热板吸收并转化为热能，再通过传热器将热能传递给传热介质，最终产生热水或者蒸汽。
2. 抛物面反射式太阳能集热器抛物面反射式太阳能集热器通过抛物面反射器将太阳辐射能聚焦到集热管或者集热罐上，利用聚焦后的高温热能进行工业加热或生活热水供应。
其优点是集热效率高，适用于大规模集热。
三、设计要点1. 集热器选材太阳能集热器的选材非常重要，直接关系到设备的使用寿命和性能。
集热器的表面材料需要具有高的吸热率和低的热传导率，以提高热能的吸收和减少热能的散失。
同时，材料还需要具有良好的耐腐蚀性和抗氧化性，以适应不同环境条件下的使用。
2. 集热管设计集热管是太阳能集热器的核心部件，直接影响着集热器的热效率和工作稳定性。
集热管的设计需要考虑管壁材料、管径和长度的选择，以及管道连接方式等因素。
同时，需要根据实际使用情况考虑管道的防腐保温措施，以延长集热器的使用寿命。
3. 集热系统控制太阳能集热器的集热系统需要合理的控制装置来实现自动化运行和智能化控制。
控制系统需要能够精确地调控集热器的集热温度和热能输出，以适应不同的工业生产或生活供暖需求。

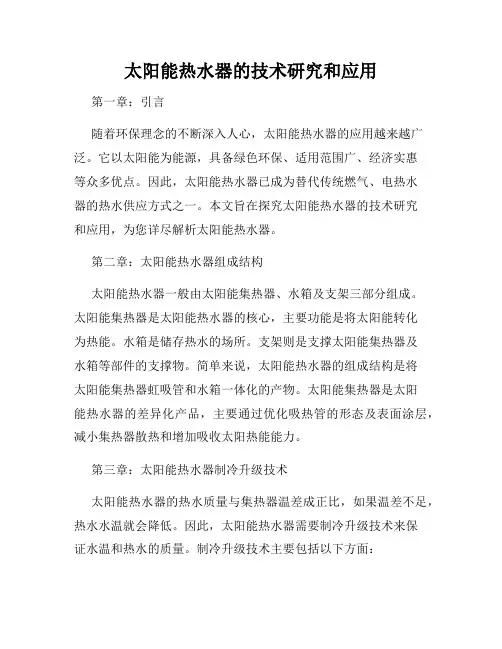

太阳能热水器的技术研究和应用
太阳能热水器的技术研究和应用第一章：引言随着环保理念的不断深入人心，太阳能热水器的应用越来越广泛。
它以太阳能为能源，具备绿色环保、适用范围广、经济实惠等众多优点。
因此，太阳能热水器已成为替代传统燃气、电热水器的热水供应方式之一。
本文旨在探究太阳能热水器的技术研究和应用，为您详尽解析太阳能热水器。
第二章：太阳能热水器组成结构太阳能热水器一般由太阳能集热器、水箱及支架三部分组成。
太阳能集热器是太阳能热水器的核心，主要功能是将太阳能转化为热能。
水箱是储存热水的场所。
支架则是支撑太阳能集热器及水箱等部件的支撑物。
简单来说，太阳能热水器的组成结构是将太阳能集热器虹吸管和水箱一体化的产物。
太阳能集热器是太阳能热水器的差异化产品，主要通过优化吸热管的形态及表面涂层，减小集热器散热和增加吸收太阳热能能力。
第三章：太阳能热水器制冷升级技术太阳能热水器的热水质量与集热器温差成正比，如果温差不足，热水水温就会降低。
因此，太阳能热水器需要制冷升级技术来保证水温和热水的质量。
制冷升级技术主要包括以下方面：（1）利用储热罐解决热水短缺问题，通过集热器吸热后，利用储热罐储存太阳能热量，待需要热水用时再补充冷水进储热罐。
（2）采用太阳能热泵技术，将环境热能通过热泵系统中的工质吸收获得低温热能，再通过压缩机提高其温度，最后用高温热水加以利用。
（3）采用热力辅助太阳能热水器，更好地保证了热水的品质、稳定性和供应的可靠性等方面。
第四章：太阳能热水器在不同行业的应用（1）家庭用太阳能热水器：在家庭的日常用水中，太阳能热水器是最为普及的热水器之一。
因为太阳能热水器节能、环保，还能利用一些适当的技术升级，从而大大提高太阳能热水器的效率和质量。
（2）工业用太阳能热水器：在大型工业生产中，太阳能热水器也被广泛应用。
一些饭店、医院、洗衣店、宾馆等也纷纷使用太阳能热水器来替代传统燃气热水器。
这些地方因为需要大量热水，使用太阳能热水器能够带来明显的节能效益。
曲面太阳能集热器与平板太阳能集热器的性能对比实验研究
2.2 实验设计 欧洲标准 EN 12975-2:2006《太阳热利用系
统及部件—— 太阳能集热器：第 2 部分：测试方 法》给出了太阳能集热器测试的 2 种方法：稳态 测试方法和动态测试方法。由于稳态测试方法对 于周围环境参数的要求过于严格，因此本实验采 取动态测试方法 [5]；并通过采集曲面太阳能集热 器与平板太阳能集热器在不同安装角度 (60°倾斜 安装和 90°垂直安装 ) 时的测试数据，分析 2 种 太阳能集热器的集热性能差异。
第 8 期 总第 316 期 2020 年 8 月
文章编号：1003-0417(2020)08-70-06
太 阳 能
SOLAR ENERGY
No.8 Total No.316 Aug., 2020
曲面太阳能集热器与平板太阳能集热器的 性能对比实验研究
鄢 雨 1，沈国民 1*，张 豪 1，王飞飞 1，吴祖国 2
精度 A 级、±0.2/℃
一级总日射表 TBQ-2 灵敏度：10769 µV/(W•m-2)
风速仪 WWFWZY-1
风速测量范围： 0.05～30 m/s
环境温度测试仪 AZ8808
温度：±0.5/℃
图 2 实验平台实物图 Fig. 2 Photo of experimental platform
为测试太阳能集热器的集热性能，在集热器 进水口、出水口设置温度测点，在贮热水箱上离 上部 1/3 的位置设置温度测点，在吸热板的上、中、 下 3 根换热铜管上设置温度测点，在吸热板背面 的上部、下部设置温度测点；利用数据采集仪对 所有测点进行实时数据采集，并进行记录。具体 如图 3 所示。
70
第8期
鄢雨等：曲面太阳能集热器与平板太阳能集热器的性能对比实验研究
太阳能集热器
2、太阳选择性吸收涂层 3、真空夹层 5、支承件 6、吸气剂 7、吸气膜
全玻璃真空管的生产流程
真空管选择性吸收涂层
采用选择性涂层作为吸热体的光热转换材料， 要涂层有高的太阳吸收比，低的发射率，良好 的真空性能，耐热性能。
采用磁控溅射技术的多层（渐变）铝－氮/铝 选择性吸收涂层，光吸收率可达0.93，红外发 射率约为0.05（80℃）
主要特点：减少集热器的传导、对流和 辐射热损失
从受力情况和密封角度，所以通常将真 空太阳集热器基本单元做为圆管形状， 而不是平板
真空管集热器分类
全玻璃的真空管集 热器吸热体由玻璃 管组成
金属吸热体真空管 集热吸热体由金属 材料组成，如热管 式真空管集热器
全玻璃真空管的结构
1、内玻璃管 4、外玻璃管
➢ 集热器效率是变数，不是常数，与集热器工 作温度、环境温度和太阳辐照度有关
➢ 效率曲线在y轴上的截距表示集热器可获得的 最大效率
➢ 效率曲线的斜率值表示集热器总热损系数的 大小
➢ 效率曲线在x轴上的交点值表示集热器可达到 的最高温度
三、真空管型太阳集热器
真空集热器：将吸热体与透明盖层之间 抽成真空的太阳集热器
➢平板集热器 ➢真空集热器
二、平板型集热器
吸热体——吸收太阳辐射能 ，将其转换为热能，并向工 质传递热量
透明盖板——光学性能好、 机械性能好、耐老化性能好
隔热层——降低集热器热损 失提高其热效率
壳体——将吸热体、透明盖 板和隔热层装配成一体
平板太阳集热器构造示意图
平板型集热器传热示意图
热管式真空管的特点
➢ 热效率高：最高运行温度可达 100℃.最高闷晒温度可达250℃. 工作温度为70℃-120℃
太阳能集热器热性能分析报告
太阳能集热器热性能分析摘要：本文介绍了太阳能集热器的种类以与各自的特点。
同时，阐述了太阳能集热器热性能的理论，包括影响太阳能集热器热性能的因素、太阳能集热器热性能的测试方法等。
关键字：太阳能集热器、热性能测试、影响因素0引言随着能源的大量消耗和环境的急剧破坏，新能源技术已经成为21世纪世界经济开展中具有决定性影响的五个技术领域之一。
太阳能因为具有取之不尽、用之不竭、无环境污染等诸多优点而受到各国重视。
2011年，我国太阳能集热器生产量占世界产量的80%，占世界保有量的60%左右，说明我国已经成为太阳能利用大国。
太阳能集热器是将其接收的太阳辐射能向传热工质传递热能的装置，因此，太阳能集热器是太阳能利用的关键装置。
所以，太阳能集热器的研究、开发与应用对太阳能资源的高效应用至关重要。
1太阳能集热器的种类随着太阳能利用的大力开展，太阳能集热器的种类也越发多样化。
根据进入采光口的太阳辐射方向是否改变，分为聚光型集热器、非聚光型集热器；根据集热器的传热工质类型的不同，分为液体型集热器、空气型集热器；根据集热器是否跟踪太阳，分为跟踪集热器、非跟踪集热器；根据集热器是否有真空空间，分为平板型集热器、真空管型集热器；根据集热器的工作温度围的不同，分为高温集热器〔300℃～800℃〕、中温集热器〔80℃～250℃〕、低温集热器〔40℃～80℃〕。
其中，太阳能热利用产品最常见的有两种--平板型太阳能集热器与真空管型太阳能集热器。
1.1 平板型太阳能集热器与其特点平板型太阳能集热器[1]的典型结构如图１所示，主要包括透明盖板、吸热板芯、流体流道、隔热层和箱体等局部.图1 平板型太阳能集热器典型结构透过透明盖板照射到吸热板外表，吸热板吸收大局部太阳辐射能，将其转化为热能，并将热能传递给流道的传热介质，传热介质携带热能进入储热设备。
这样，传热工质被加热后，温度逐渐升高，作为集热器的有用热能输出。
同时，由于吸热体的温度升高，通过透明盖板和外壳向周围环境散失热量，造成了平板型太阳集热器的各种热损失。
太阳能集热器研究现状及发展开题报告
太阳能集热器研究现状及发展开题报告
《太阳能集热器研究现状及发展开题报告》
太阳能集热器是一种利用太阳能能量转换为热能的装置，其在热能利用方面具有广泛的应用前景。
随着能源紧张和环境污染的加剧，太阳能集热器的发展受到越来越多的关注。
本文将就太阳能集热器的研究现状及发展进行探讨。
首先，太阳能集热器的研究现状可以分为三个方面：一是太阳能集热器的结构设计，二是太阳能集热器的热能利用效率，三是太阳能集热器的经济性。
其中，太阳能集热器的结构设计一直是太阳能集热器研究的重点，研究者们不断探索新的结构设计，以提高太阳能集热器的热能利用效率。
此外，研究者们还在努力改善太阳能集热器的经济性，以便更好地应用于实际生活中。
此外，太阳能集热器的发展也受到越来越多的关注。
目前，研究者们正在努力开发出更高效、更经济的太阳能集热器，以更好地应用于家庭、工业以及其他领域。
此外，研究者们还在研究新型太阳能集热器，以满足不同地区不同气候条件下的需求。
综上所述，太阳能集热器的研究现状与发展前景十分可观。
研究者们正在积极探索新的结构设计、新的热能利用方法，并努力开发出更高效、更经济的太阳能集热器，以更好地应用于实际生活中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
I 圆锥曲面组合式太阳能集热器研究摘要本课题研究的是太阳能热发电系统的关键部件——集热器，通过对已有的碟式集热器进行创新型改进，提高其热效率。
也就是在已有的碟式集热器底部位置附加一个双曲面体，并在焦点位置换成具有反射作用的双曲面，吸热器改到底部接收太阳能。
同时，运用组合式圆锥曲面的几何光学特性及涡动力学的相关理论，对原有及改进型集热器效率进行理论估算，并提出了验证实验，与原有集热器性能进行对比。
最后指出了文章不足之处，提出对组合式圆锥曲面结构进一步研究的展望。
关键词：太阳能集热器，碟式，双曲面II Conical Surface Combined Type Solar Energy CollectorResearchABSTRACTThis topic is the key to solar thermal power system components - collector, through the existing disc collector for innovative improvements to enhance the thermal efficiency. That is the existing position of the bottom disc collector attached to a hyperboloid body, and focus position into a reflex of the hyperboloid, the Ministry of heat sinks change in the end to receive solar energy. At the same time, the use of combined cone surface geometry and optical properties of the theory of vortex dynamics, the original collector efficiency and improved theoretical estimates, and proposed a verification experiment, and compare the performance of the original collector. Finally, the article pointed out the inadequacies of the structure made of composite conical surface for further study prospects.KEY WORDS:solar collector, dish type，hyperboloidIII目录摘要 (I)ABSTRACT (II)1 绪论 (1)1.1太阳能的利用及其发展趋势 (1)1.1.1 太阳能概念 (1)1.1.2太阳能的利用 (1)1.1.3 太阳能利用的类型 (1)1.1.4 太阳能发展趋势 (2)1.2当前太阳能光热发电技术 (2)1.3太阳能集热器、吸热器的定义与分类 (5)1.4太阳能热发电的主要问题及本文的研究意义 (7)1.4.1 太阳能热发电的主要问题 (7)1.4.2 本文的研究内容及意义 (8)1.5本章小结 (8)2 聚光太阳能集热器 (9)2.1概述 (9)2.2聚光集热器的类型 (9)2.3聚光太阳能集热器的基本理论 (10)2.3.1 聚光比与集热温度 (10)2.3.2 理论聚光比和理论集热温度 (12)2.4抛物面聚光集热器 (13)2.4.1 聚光器的几何参数 (13)2.4.2 聚光集热器的热学分析 (15)3 新型集热器的初步设计及计算 (17)3.1新型集热器的结构及其可行性分析 (17)3.1.1 已有的模型 (17)3.1.2 本文采用的改进型集热器 (17)3.1.3 方案可行性论证 (20)3.2不考虑涡环结构情况下改进后的热性能 (24)3.2.1 抛物面聚光比的选取确定 (24)3.3考虑涡环结构后集热器的热性能 (28)3.3.1 涡环的形成 (28)IV3.3.2 涡环结构的优越性 (29)3.4本章小结 (34)4 新型集热器性能的模拟计算 (35)4.1太阳能热发电系统的具体结构参数设计 (35)4.2新型集热器的功率、效率对比验证模拟计算 (38)4.3涡环结构对吸热器吸热效率的作用 (42)4.4本章小结 (42)5 总结与展望 (43)5.1主要内容回顾 (43)5.2研究成果 (43)5.3研究展望 (43)致谢 (45)参考文献 (46)圆锥曲面组合式太阳能集热器研究 11 绪论1.1 太阳能的利用及其发展趋势1.1.1 太阳能概念太阳能是太阳内部由“氢”聚变成“氦”的原子核反应产生的能量。
太阳的核聚变可维持上百亿年，而地球尚可生存数十亿年，所以说利用太阳能的时间是无限的。
太阳辐射到地球表面的太阳能量其功率为80万亿千瓦，每秒钟照射到地球上的，就相当于燃烧500万吨煤释放的热量。
广义能量太阳能是地球上许多能量的来源，如风能、化学能、水的势能等。
狭义的太阳能则限于太阳辐射能的光热、光电和光化学的直接转换。
人类利用大阳能已有三千多年的历史。
将太阳能作为一种能源和动力加以利用，则只有三百年的历史。
近代太阳能利用历史可以从1615年法国工程师发明第一台利用太阳加热空气使其膨胀做功而抽水的机器。
三百年来，利用太阳能的研究和使用历经坎坷，主要原因是技术尚不成熟，并且投资大，效果不理想，难以与常规能源竞争，因而得不到公众、企业和政府的重视与支持。
1.1.2 太阳能的利用太阳能是一种洁净的新能源，应用太阳能不会引起大气污染，也不会影响生态平衡。
与煤炭、石油等常规能源相比，它具有以下特点：1）太阳能是地球上最主要的能源，处处都有太阳能，不需要运送，用一定的设备就可以就地应用，这对于边远地区，有更实际的意义。
2）太阳能是人类可以利用的最丰富的能源。
据估算，在过去漫长的11亿年中，太阳只消耗了它本身能量的2%。
太阳是一个炽热的球体，它将源源不断的将能量辐射到地球上。
3）虽然到达地球的太阳能量非常巨大，但这种能量分散，是一种低密度的间断性能源，要采集到足够功率的能源，收集装置面积必须大，因而造价高。
但这是暂时性的，可以通过提高收集效率和采用廉价材料的方法来克服这些问题。
4）太阳能的采集受气候、昼夜的影响较大。
采集量极不稳定，因此必须有储能装置，以提高其热能采集及应用系统的稳定性。
1.1.3 太阳能利用的类型关于太阳能的利用有很多种分类，但较权威的一般吧太阳能的利用分为3种形式：(1)转化为电能，包括太阳能光伏发电( 通过半导体光伏电池直接把太阳辐射能转化为电能 )和太阳能光热发电( 将太阳能转化为热能,然后利用热力循环的方法带动发电机陕西科技大学毕业论文 2发电)；(2)转化为热能，包括太阳能灶，太阳能温室，太阳能空调，海水淡化，太阳能建筑等；(3)转化为化学能，包括光合作用，能源植物，太阳能制氢等。
其中，太阳能热发电主要包括两大类型：太阳能间接发电，即太阳能通过热机带动常规发动机发电；太阳能直接发电，太阳能利用半导体或金属材料的温差发电、真空器件的热电子和热离子发电等。
前者已有一百多年的发展历史，而后者尚处于原理性实验阶段。
通常所说的天阳能热发电技术主要指太阳能间接发电。
本文仅研究太阳能间接光热发电技术。
1.1.4 太阳能发展趋势在煤炭、石油、天然气等常规能源日益减少,而人类对能源的需求越来越大的情况下,太阳能作为取之不尽、用之不竭、清洁环保的可再生能源,备受各国政府重视。
国际太阳能利用技术和产品的日趋成熟,更为太阳能推广利用创造了条件。
目前,可持续发展观念被普遍接受,太阳能开发、利用的研究也将掀起热潮。
至本世纪中叶,世界范围内的能源问题、环境问题的最终解决将依靠可再生洁净能源特别是太阳能的开发利用,随着越来越多国家的政府和有识之士的重视,太阳能的利用技术也有望在短期内获得较大进展。
越来越多的人们开始重视有机薄膜太阳能电池,制作太阳能电池主要是以半导体材料为基础的,其工作原理是利用光电材料吸收光能后发生的光电子转移效应。
不论以何种材料来制作电池,对太阳能电池材料一般的要求有:1)半导体材料的禁带不能太宽;2)要有较高的光电转换效率;3)材料本身对环境不造成污染;4)材料便于工业化生产且性能稳定。
基于以上几个方面的考虑,硅是最理想的太阳能电池材料,这也是太阳能电池以硅材料为主的主要原因。
但随着新材料的不断出现和相关技术的发展,以其他材料为基础的太阳能电池也愈来愈显示出诱人的前景。
进入21世纪以来,世界各国都十分重视太阳能利用技术的开发,而我国由于得天独厚的地理位置而具有丰富的太阳能资源,我国的年太阳能辐射能量,据估计能达到3 340 ~ 8 400MJ/m2。
由此可见,充分开发利用太阳能资源是节省和替代常规能源的有效措施,是实现能源可持续发展战略的必由之路。
而根据有关部门的预测,到2050年左右,太阳能将超过石油天然气等其他常规能源的使用规模而成为新能源的典型代表,进而在人类的生产、生活和社会展中扮演重要的角色。
1.2 当前太阳能光热发电技术根据太阳能聚光形式的不同，聚集式太阳能热发电系统通常分为3种：槽式线聚集，塔式定日镜和碟式点聚焦。
其中，槽式系统由于是线聚集，一般采用真空管式吸热器。
塔式和碟式则是点聚集，一般采用腔式吸热器。
1）槽式太阳能热发电系统槽式太阳能热发电系统是利用槽形抛物面反射镜将太阳光线聚焦到集热器上，对传热工质进行加热，经换热产生的蒸汽推动汽轮机带动发电机发电的能源动力系统。
其特圆锥曲面组合式太阳能集热器研究 3点是聚光集热器由许多分散布置的槽形抛物面聚光集热器串、并联组成，如图1所示。
槽式太阳能热发电系统分为2种形式：传热工质在各个分散的聚光集热器中被加热形成蒸汽汇聚到汽轮机，称之为单回路系统，如图1-1a所示；传热工质在各个分散的聚光集热器中被加热汇聚到热交换器，经换热器再把热量传递给汽轮机回路，称之为双回路系统，如图1-1b所示：图1-1 槽式太阳能热发电系统工作图太阳能槽式发电系统是最早实现商业化的太阳能光热发电系统，它采用大面积的单轴槽式太阳能追踪采光板，通过对太阳光的聚焦，把太阳光聚集到安装在抛物线形反光镜焦点上的线形接收器上，并加热流过接收器的热传导液，使热传导液汽化，同时在能量区的热转换设备中产生高压、过热的蒸汽，然后送入常规的蒸汽涡轮发电机内进行发电。
通常接收太阳光的采光板采用模块化布局，许多采光板通过串并联的放置，均匀的分布在南北轴线方向。
