液位传感器
液位传感器的应用及原理

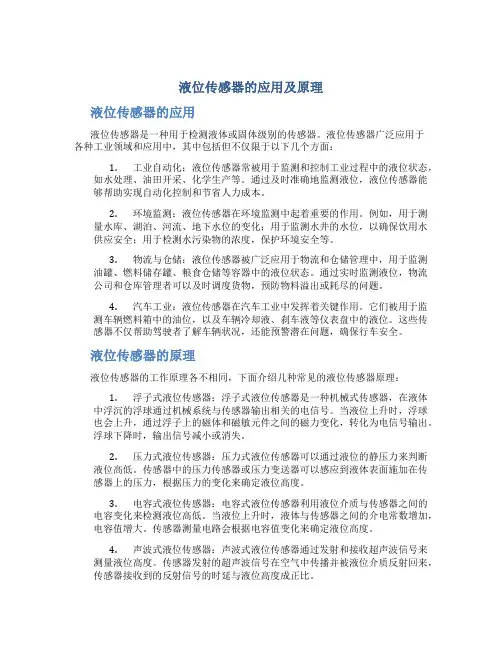

液位传感器的应用及原理液位传感器的应用液位传感器是一种用于检测液体或固体级别的传感器。
液位传感器广泛应用于各种工业领域和应用中，其中包括但不仅限于以下几个方面：1.工业自动化：液位传感器常被用于监测和控制工业过程中的液位状态，如水处理、油田开采、化学生产等。
通过及时准确地监测液位，液位传感器能够帮助实现自动化控制和节省人力成本。
2.环境监测：液位传感器在环境监测中起着重要的作用。
例如，用于测量水库、湖泊、河流、地下水位的变化；用于监测水井的水位，以确保饮用水供应安全；用于检测水污染物的浓度，保护环境安全等。
3.物流与仓储：液位传感器被广泛应用于物流和仓储管理中，用于监测油罐、燃料储存罐、粮食仓储等容器中的液位状态。
通过实时监测液位，物流公司和仓库管理者可以及时调度货物，预防物料溢出或耗尽的问题。
4.汽车工业：液位传感器在汽车工业中发挥着关键作用。
它们被用于监测车辆燃料箱中的油位，以及车辆冷却液、刹车液等仪表盘中的液位。
这些传感器不仅帮助驾驶者了解车辆状况，还能预警潜在问题，确保行车安全。
液位传感器的原理液位传感器的工作原理各不相同，下面介绍几种常见的液位传感器原理：1.浮子式液位传感器：浮子式液位传感器是一种机械式传感器，在液体中浮沉的浮球通过机械系统与传感器输出相关的电信号。
当液位上升时，浮球也会上升，通过浮子上的磁体和磁敏元件之间的磁力变化，转化为电信号输出。
浮球下降时，输出信号减小或消失。
2.压力式液位传感器：压力式液位传感器可以通过液位的静压力来判断液位高低。
传感器中的压力传感器或压力变送器可以感应到液体表面施加在传感器上的压力，根据压力的变化来确定液位高度。
3.电容式液位传感器：电容式液位传感器利用液位介质与传感器之间的电容变化来检测液位高低。
当液位上升时，液体与传感器之间的介电常数增加，电容值增大。
传感器测量电路会根据电容值变化来确定液位高度。
4.声波式液位传感器：声波式液位传感器通过发射和接收超声波信号来测量液位高度。
液位传感器的种类
液位传感器的种类一、液位传感器概述液位传感器是一种用于测量液体或液态物质深度的传感器。
它广泛应用于工业生产、环境保护、医疗卫生等领域，对于监控液体的存储、流动和消耗等方面具有重要作用。
液位传感器具有多种类型，各有其独特的原理和应用范围。
二、液位传感器的种类与工作原理1.电容式液位传感器电容式液位传感器是利用电容器原理工作的。
在传感器内部，有一个电极和导电的液体介质。
当液位发生变化时，液体的介电常数会发生变化，从而影响电容器中的电容值。
通过测量电容值的变化，可以计算出液体的深度。
这种传感器具有响应速度快、精度高、稳定性好等优点，但容易受到温度、压力等因素的影响。
电容式液位传感器的具体工作原理如下：在传感器内部，有一个电极和导电的液体介质。
当液位发生变化时，液体的介电常数会发生变化，从而影响电容器中的电容值。
通过测量电容值的变化，可以计算出液体的深度。
2.超声波液位传感器超声波液位传感器是利用超声波的反射原理来测量液位。
在传感器内部，有一个超声波发生器和接收器。
当超声波发生器发出超声波时，它会在液体表面产生反射，然后被接收器接收。
通过测量超声波在空气中传播的时间，可以计算出液体的深度。
这种传感器具有非接触、测量精度高、适用范围广等优点，但受环境噪声和气体影响较大。
超声波液位传感器的具体工作原理如下：在传感器内部，有一个超声波发生器和接收器。
当超声波发生器发出超声波时，它会在液体表面产生反射，然后被接收器接收。
通过测量超声波在空气中传播的时间，可以计算出液体的深度。
3.光学式液位传感器光学式液位传感器是利用光的折射、反射、干涉等原理来测量液位的。
常见的光学式液位传感器有光纤液位传感器和激光液位传感器。
当光线通过液体时，会发生折射和反射现象，通过测量光线的折射和反射情况，可以推算出液体的深度。
这种传感器具有非接触、测量精度高、耐腐蚀等优点，但容易受到液体颜色、透明度等因素的影响。
光学式液位传感器的具体工作原理如下：在传感器内部，有一个光源和一个光接收器。
《液位传感器》课件
ONE
KEEP VIEW
《液位传感器》PPT 课件
REPORTING
CATALOGUE
目 录
• 液位传感器简介 • 液位传感器的应用 • 液位传感器的技术发展 • 液位传感器市场分析 • 液位传感器的发展挑战与对策 • 液位传感器案例分析
PART 01
液位传感器简介
液位传感器的定义
液位传感器的发展挑战与 对策
技术瓶颈与挑战
精度和稳定性问题
由于液体的性质和环境因素，液位传感器在测量过程中可能存在精 度和稳定性问题，需要不断改进和优化技术。
耐腐蚀和耐磨损性能
液位传感器在液体介质中工作，需要具备优良的耐腐蚀和耐磨损性 能，以保证长期稳定性和可靠性。
防爆和防漏电设计
对于易爆、易燃、有毒等危险液体，液位传感器需要具备防爆和防漏 电设计，以确保安全可靠。
市场需求预测
未来几年，随着智能制造和工业自动化的普及，液位传感器市场需求将持续增长，尤其在 新能源、环保、智能家居等领域将有更大的应用空间。
竞争格局展望
国内企业通过技术进步和产品创新，有望在高端市场取得突破，提升市场竞争力。同时， 行业整合和兼并重组将不可避免，将进一步优化市场结构。
PART 05
自动化生产
流体输送监控
液位传感器在工业生产中用于检测液 体存储容器中的液位高度，实现自动 化控制和调节，提高生产效率和产品 质量。
在石油、天然气等流体输送过程中， 液位传感器用于监测管道和储罐中的 液位，防止溢流和空罐现象，保障安 全生产。
化工过程控制
在化工生产过程中，液位传感器用于 监测反应釜、精馏塔等设备中的液位 变化，确保化学反应和分离过程的稳 定进行。
液位传感器工作原理
液位传感器工作原理引言概述：液位传感器是一种广泛应用于工业自动化领域的传感器，用于测量液体的高度或液位。
它可以实时监测液体的变化，并将数据传输给控制系统，从而实现液位的监测和控制。
本文将详细介绍液位传感器的工作原理，包括传感器类型、测量原理、工作方式和应用领域。
一、传感器类型：1.1 接触式液位传感器：接触式液位传感器通过直接接触液体来测量液位。
它通常由一个浸入液体中的探头和一个转换器组成。
当液位接触到探头时，传感器会发出信号，并将信号转换为电信号输出。
1.2 非接触式液位传感器：非接触式液位传感器不需要直接接触液体，通过测量液体与传感器之间的物理特性来确定液位。
常见的非接触式液位传感器有超声波传感器、雷达传感器和光电传感器等。
二、测量原理：2.1 压力测量原理：某些液位传感器使用压力传感器来测量液体的压力，然后通过压力与液位之间的关系来确定液位。
当液体高度增加时，液体对传感器施加的压力也会增加，从而可以计算出液位的高度。
2.2 电容测量原理：电容液位传感器通过测量液体与传感器之间的电容变化来确定液位。
当液体高度增加时，液体与传感器之间的电容值会发生变化，通过测量电容值的变化可以计算出液位的高度。
2.3 光学测量原理：光学液位传感器利用光的传输特性来测量液位。
传感器通过发射光束并测量光的反射或透射来确定液位的高度。
当液体高度增加时，光的反射或透射会发生变化，从而可以计算出液位的高度。
三、工作方式：3.1 连续式液位传感器：连续式液位传感器可以实时监测液位的变化，并以连续的方式输出液位数据。
它可以提供精确的液位测量结果，并适用于需要实时监测和控制的应用场景。
3.2 开关式液位传感器：开关式液位传感器只输出两种状态，即液位高和液位低。
当液位达到设定值时，传感器会触发开关信号，从而实现液位的控制。
它适用于一些简单的液位控制场景。
四、应用领域：4.1 工业领域：液位传感器在工业领域中广泛应用于液体储罐、管道和反应器等设备的液位监测和控制。
液位传感器的原理
液位传感器的原理液位传感器是一种能够实时监测液体高度的设备，常用于工业控制、流量测量以及油罐等技术领域。
其工作原理基于液体与空气或固体的物理性质的差异。
液位传感器的基本原理是通过测量液位高度来检测液体是否存在或容器内液位高度的变化，将液体变换成电信号进行传输，从而实现对液位高度的测量和控制。
常用的液位传感器主要分为电容液位传感器、超声波液位传感器和压力液位传感器等多种类型。
下面将详细介绍这三种液位传感器的工作原理。
一、电容液位传感器电容液位传感器是最为常见的一种液位传感器，根据电容原理进行测量并输出电信号。
它具备精度高、使用寿命长、结构简单、使用方便等特点，在工业控制、流量检测、仪表仪器等领域被广泛应用。
电容液位传感器主要由两个电极组成。
一个电极固定在容器底部，另一个电极位于容器上部。
当容器内液位升高时，形成一层液体即使两个电极之间的距离缩小。
将电容液位传感器中的电极分别连接到电源上，两个电极之间的电容值与液位高度成反比例关系。
因此，当液位上升时，两个电极之间的电容值将减小，传感器将输出一个电信号并加以放大。
当输出信号的值超过预设值时，传感器将触发报警装置。
液位传感器的电容值关系式为：C=εS/D，其中ε为介电常数，S为电容极电极面积，D为极距。
二、超声波液位传感器超声波液位传感器是基于超声波传播原理而设计的一种液位传感器。
它将超声波信号引入液体中，利用超声波被反射的时间计算容器内液面的高度，从而实现对液位的监测。
当超声波传感器被放置在一个容器的上部时，它会向下发出一束超声波。
当超声波遇到液体表面，一部分能量都将被反射回来，并被传感器接收。
接收到反射回来的信号后，传感器内部的处理器会精确计算从发射到回波接收所经过的时间。
当时间被量化之后，传感器就可以准确地测量液面高度。
此时，可以得到的液面高度是整个容器的高度减去传感器到容器底部的高度。
可以通过校准传感器到容器底部的距离，使传感器直接输出液位高度的实际值。
液位传感器

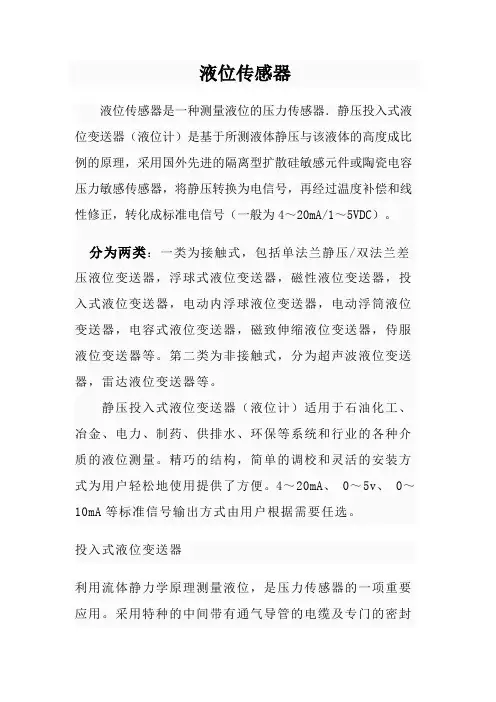

液位传感器液位传感器是一种测量液位的压力传感器．静压投入式液位变送器（液位计）是基于所测液体静压与该液体的高度成比例的原理，采用国外先进的隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器，将静压转换为电信号，再经过温度补偿和线性修正，转化成标准电信号（一般为4～20mA/1～5VDC）。
