光纤传感技术
光纤传感技术的应用与改进

光纤传感技术的应用与改进光纤传感技术是一种基于光学原理的传感技术,利用光纤作为传感元件,通过测量光的特性来实现对环境参数和物理量的监测和测量。
近年来,随着科技的不断发展,光纤传感技术已经在许多领域得到了广泛的应用,并呈现出了许多改进的趋势。
一、应用领域1. 温度传感光纤传感技术的一个重要应用领域是温度传感。
由于光纤传感技术具有高灵敏度、长途传输和抗电磁干扰的特点,因此它被广泛应用于温度测量和监控领域。
光纤温度传感器可以实现高精度的温度测量,并且可以在各种恶劣环境条件下长时间工作。
2. 应变监测应变是许多工程领域中需要关注的一个重要参数。
光纤传感技术可以通过测量光纤的长度变化来实现对应变的监测。
相比于传统的传感技术,光纤传感器具有更高的灵敏度和更长的传输距离,能够实时监测结构物体的应变情况,可用于航空航天、地震监测、桥梁结构等领域。
3. 压力测量光纤传感技术在压力测量领域也有广泛的应用。
通过将反射光信号与压力传感的环境参数相比较,可以实现对压力变化的高精度测量。
这种传感技术特别适用于高温、高压、强腐蚀等恶劣环境的压力测量,可应用于石油化工、航空航天等行业。
4. 气体传感光纤传感技术还可以实现对气体参数的监测。
通过利用气体对光的散射或吸收特性,可以将光纤传感器用于气体浓度、组分、压力等参数的测量。
这种传感技术具有高灵敏度、快速响应的特点,被广泛应用于空气质量监测、环境污染检测等领域。
二、技术改进1. 纤光光栅技术纤光光栅技术是一种基于光纤中的光栅结构的传感技术。
它利用特殊设计的光纤结构,在光纤中形成一系列的光栅,通过测量光栅的特征参数来实现对环境参数的测量。
这种技术具有高精度、高灵敏度和高分辨率的特点,并且可以实现多点、多参量的测量。
2. 光纤光谱传感技术光纤光谱传感技术是一种基于光纤中的光谱特征的传感技术。
通过测量光纤中的光谱参数,如光强、波长等,可以实现对环境参数和物理量的高精度测量。
这种技术具有高分辨率、高信噪比和高灵敏度的优点,被广泛应用于环境监测、医疗诊断等领域。
光纤传感检测技术

光纤材料相对脆弱,容易损坏或断裂,对 传感器的长期稳定性和可靠性构成挑战。
发展展望
集成化和微型化
ቤተ መጻሕፍቲ ባይዱ
广泛应用
随着微纳加工技术的发展,光纤传感 器有望实现更高程度的集成化和微型 化,从而提高其测量精度和便携性。
光纤传感检测技术在石油、化工、电 力、交通等多个领域具有广泛的应用 前景,未来有望在更多领域得到应用。
光纤传感检测技术
contents
目录
• 光纤传感检测技术概述 • 光纤传感检测技术的基本原理 • 光纤传感器的分类与特性 • 光纤传感检测技术的应用实例 • 光纤传感检测技术的挑战与展望
01
光纤传感检测技术概述
定义与特点
定义
光纤传感检测技术是一种利用光 纤作为传感器进行信息检测的技 术。
特点
高灵敏度、抗电磁干扰、耐腐蚀 、可在恶劣环境下工作、易于组 网等。
光纤压力传感器
总结词
高灵敏度、抗干扰能力强、长期稳定 性
详细描述
光纤压力传感器利用光纤传递信号, 通过感知压力对光纤的影响来测量压 力,具有高灵敏度、抗干扰能力强和 长期稳定性等优点,适用于高压、高 温和腐蚀性环境。
光纤液位传感器
总结词
非接触式测量、高精度、安全可靠
详细描述
光纤液位传感器利用光在液体中的折射率变化感知液位,具有非接触式测量、高精度和安全可靠等优点,适用于 石油、化工等领域的液位测量。
多功能化和智能化
开发具有多种感知功能和智能化处理 能力的光纤传感器是未来的重要发展 方向。
未来研究方向
新材料和新技术的研究
探索新型的光纤材料和传感技术,以提高传感器的性能和功能。
交叉敏感问题的解决
研究解决光纤传感器交叉敏感问题的方法和技术,提高其测量精度 和可靠性。
光纤传感实验技术的使用方法与优化策略

光纤传感实验技术的使用方法与优化策略光纤传感技术是一种以光纤为传感介质的实验技术,通过测量光的传播特性来检测环境中特定物理量的变化。
光纤传感技术在各个领域广泛应用,如工业生产、医疗诊断、环境监测等。
在实际应用中,如何正确使用和优化光纤传感实验技术成为了关键问题。
一、光纤传感实验技术的使用方法光纤传感实验技术的使用方法涉及光纤的安装、信号的采集以及数据处理等方面。
1. 光纤的安装:安装光纤要注意避免弯曲和损坏。
光纤弯曲会导致光信号的损失,影响实验结果。
因此,在安装光纤时应采取适当的角度和半径,避免过度弯曲。
此外,光纤的连接也需要注意,应使用专用工具进行连接,确保连接的牢固和信号的稳定。
2. 信号的采集:在进行实验时,需要选择合适的仪器设备来采集光纤传感信号。
常用的设备包括光源、光纤传感模块和信号采集设备。
光源的选择要考虑实验需求和样品特性,选择合适的波长和功率。
光纤传感模块负责将光信号转换成电信号,并传输到信号采集设备。
信号采集设备的选择要考虑信噪比和采样频率等因素,以保证信号的准确性和稳定性。
3. 数据处理:采集到的光纤传感信号需要进行数据处理,以提取有用的信息。
常见的数据处理方法包括傅里叶变换、滤波和数据拟合等。
傅里叶变换可以将光信号从频域转换到时域,方便观察和分析。
滤波可以去除噪音,并提高信号的质量。
数据拟合可以通过拟合曲线来还原信号的真实特性,提高测量的准确性。
二、光纤传感实验技术的优化策略为提高光纤传感实验技术的性能,需要采取一些优化策略,如信号增强、采样优化和环境适应等。
1. 信号增强:对于信号较弱的情况,可以采取信号增强的措施。
例如,使用放大器或增益模块来增加信号的强度,提高信号的稳定性和可观测性。
另外,还可以通过优化光源和检测器的匹配,提高信号的收发效率。
2. 采样优化:采样是光纤传感实验技术中的关键环节,它直接影响到实验结果的准确性。
采样的优化策略包括采样频率的选择、采样时间的控制和采样点的分布等。
光纤传感技术原理

光纤传感技术原理嘿,朋友,你有没有想过,在我们生活的这个奇妙世界里,有一些超级神奇的技术正在悄悄地改变着一切呢?今天呀,我就想和你聊聊光纤传感技术。
这可不是个普通的玩意儿,它就像一个拥有超能力的小侦探,能感知到好多我们平常注意不到的东西呢。
光纤,你可能在网络通信方面听说过它。
对呀,就是那个像头发丝一样细细的东西,它能快速地传递信息,就像一个超级信使。
可你知道吗?它在传感领域也是个大明星呢。
光纤传感技术的原理啊,其实是利用了光纤的一些独特的性质。
咱先来说说光纤的结构吧。
光纤就像一个精心打造的小管道,它有一个芯层,这芯层就像是一条特殊的高速公路,光就在这里面传播。
然后呢,还有包层,包层就像是高速公路周围的防护栏,它的作用可大了,它能把光限制在芯层里面,不让光跑出去,就像把调皮的小孩限制在安全区域一样。
那这和传感有啥关系呢?这时候就该光纤的一些特性上场了。
当外界有一些变化的时候,比如说温度变了,或者是有压力作用在光纤上了,就会影响光在光纤里面传播的特性。
这就好比你在一条平坦的马路上开车,突然路面有个小坑洼或者有东西挡住了路,那你的车肯定会受到影响,速度啊,方向啊都会有变化。
光在光纤里也是这样,外界环境一变化,光的强度、相位、偏振态等就会跟着改变。
我给你举个例子吧。
我有个朋友叫小李,他在一家工厂工作。
他们工厂就用到了光纤传感技术来监测设备的温度。
你想啊,那些大型设备要是温度过高,那就像是一个人发烧了一样,肯定是出问题了。
以前呢,他们只能靠人工定期去测量温度,既麻烦又不准确。
现在好了,光纤传感器就像一个个小小的温度计,分布在设备的各个关键部位。
一旦温度有一点升高,光纤里光的特性就变了,然后通过专门的仪器就能检测到这个变化,就像有个小警报器响起来一样,“滴滴滴,温度升高啦!”这样就能及时采取措施,避免设备损坏。
再来说说光纤传感技术检测压力的情况。
想象一下,你踩在沙滩上,你的脚会在沙滩上留下脚印,这就是你对沙滩施加了压力。

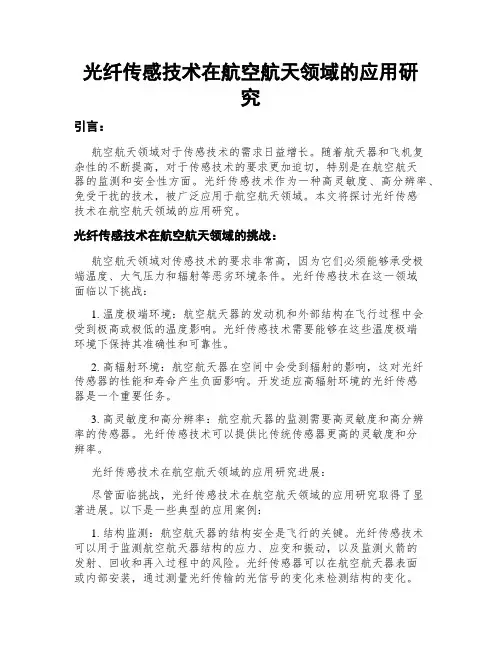

光纤传感技术在航空航天领域的应用研究

光纤传感技术在航空航天领域的应用研究引言:航空航天领域对于传感技术的需求日益增长。
随着航天器和飞机复杂性的不断提高,对于传感技术的要求更加迫切,特别是在航空航天器的监测和安全性方面。
光纤传感技术作为一种高灵敏度、高分辨率、免受干扰的技术,被广泛应用于航空航天领域。
本文将探讨光纤传感技术在航空航天领域的应用研究。
光纤传感技术在航空航天领域的挑战:航空航天领域对传感技术的要求非常高,因为它们必须能够承受极端温度、大气压力和辐射等恶劣环境条件。
光纤传感技术在这一领域面临以下挑战:1. 温度极端环境:航空航天器的发动机和外部结构在飞行过程中会受到极高或极低的温度影响。
光纤传感技术需要能够在这些温度极端环境下保持其准确性和可靠性。
2. 高辐射环境:航空航天器在空间中会受到辐射的影响,这对光纤传感器的性能和寿命产生负面影响。
开发适应高辐射环境的光纤传感器是一个重要任务。
3. 高灵敏度和高分辨率:航空航天器的监测需要高灵敏度和高分辨率的传感器。
光纤传感技术可以提供比传统传感器更高的灵敏度和分辨率。
光纤传感技术在航空航天领域的应用研究进展:尽管面临挑战,光纤传感技术在航空航天领域的应用研究取得了显著进展。
以下是一些典型的应用案例:1. 结构监测:航空航天器的结构安全是飞行的关键。
光纤传感技术可以用于监测航空航天器结构的应力、应变和振动,以及监测火箭的发射、回收和再入过程中的风险。
光纤传感器可以在航空航天器表面或内部安装,通过测量光纤传输的光信号的变化来检测结构的变化。
2. 温度监测:航空航天器在飞行中会经历不同的温度变化,需要准确监测和控制温度。
光纤传感技术能够在不同的温度范围内测量温度,并提供高精度和高稳定性的温度监测。
例如,在航空航天器的发动机中安装光纤传感器可以实现对温度分布的实时监测。
3. 液体监测:航空航天器的燃料和冷却液等液体的监测对于飞行的安全至关重要。
光纤传感技术可以用于监测液体的流速、浓度和污染物的存在。
高速通信技术中的光纤通信和光纤传感技术

高速通信技术中的光纤通信和光纤传感技术光纤通信和光纤传感技术在现代高速通信技术中扮演着重要的角色。
光纤通信作为一种高带宽、低损耗的传输介质,已经广泛应用于电话通信、互联网和电视传输等领域。
而光纤传感技术则利用光纤的特性,通过测量光信号的变化来实现对温度、压力和应力等物理量的测量。
本文将详细介绍光纤通信和光纤传感技术在高速通信中的应用。
光纤通信技术是一种基于光信号传输的通信方式,它利用光纤作为传输介质,将信息以光信号的形式进行传输。
相比传统的铜缆,光纤具有更高的带宽和更低的信号损耗。
光纤通信系统由光源、光纤、接收器和信号处理器组成。
光源产生光信号,并通过光纤传输到接收器,然后接收器将光信号转换为电信号,再经过信号处理器进行解码和处理。
光纤通信技术的高速传输性能使之成为现代通信领域的核心。
光纤通信技术在电话通信领域的应用得到了广泛的认可。
传统的电话通信多采用铜缆作为传输介质,但其带宽受限,难以满足大容量数据传输的需求。
光纤通信技术的采用使电话通信具备了更高的带宽和更低的信号损耗,实现了电话信号的高质量传输。
与此同时,光纤通信还可以实现多路复用技术,将多个电话信号同时传输在一根光纤上,提高了通信线路的利用率。
光纤通信技术在互联网通信中也占据了重要的地位。
随着互联网的快速发展,对于数据传输速度和带宽要求也越来越高。
传统的ADSL技术在带宽和传输距离上存在限制,而光纤通信技术的应用可以克服这些限制,实现高速宽带接入。
光纤通信技术的高带宽和低延迟特性,有效地支持了互联网应用,提升了用户的网络体验。
光纤通信技术还在电视传输领域有着广泛的应用。
传统的有线电视系统存在着信号质量受损和带宽受限的问题,而光纤通信技术的应用可以提高信号传输质量,实现高清视频的传输。
光纤通信技术的高带宽特性可以满足高清视频对带宽的需求,同时光纤媒介的低损耗特性也保证了信号的传输质量。
因此,光纤通信技术在电视传输中具有巨大的潜力。
除了在高速通信领域,光纤传感技术也是一项重要的技术。
光纤传感技术

矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
分布式光纤传感技器

(1)衰减死区 从反射点开始到接收机恢复到后向散射电平约0.5dB的范围内的这段距离。 也就是OTDR能再次测试损耗和衰减的点。 (2)事件死区 从OTDR接收到的反射点开始,到OTDR恢复到最高反射点1.5dB以下这段 距离。在这以后才能发现是否还有地二个反射点,但还不能测试损耗和衰 减。
由光源、传感、信号处理和显示三部分组成。
光源
光纤耦合器
光探测器
光放大器
被测光纤 示波器 信号处理
关键技术:① 大功率、窄脉冲输出,② 低噪声、高灵敏度光探测,
5
③ 高速率信号处理
6 分布式光纤传感器的特征参量
① 空间分辨率 对沿传感光纤的长度分布的被测量进行测量时所能分辨的最小空间距离
。影响因素: 脉冲的持续时间,探测器的响应时间。
▪ 30 km的FGC-30拉曼测温系统,其空间分辨率为3m、
温度分辨率为0.1℃、测温范围为0~+100℃
测温原理
斯托克斯光:波长大于入射光 反斯托克斯光:波长小于入射光
Is 斯托克斯光光强 Ias 反斯托克斯光光强
温度变化
测温原理:Ias/Is=ae-kcv/kT
Is不变 Ias变化
光源
耦合器
35
ROTDR——传感原理
拉曼散射由分子热运动引起,所以拉曼散射光 可以携带散射点的温度信息。
反斯托克斯光的幅度强烈依赖于温度,而斯托 克斯光则不是。则通过测量斯托克斯光与反斯 托克斯光的功率比,可以探测到温度的变化。
由于自发拉曼散射光一般很弱,比自发布里渊 散射光还弱10dB,所以必须采用高输入功率, 且需对探测到的后向散射光信号取较长时间内 的平均值。
② 时间分辨率 传感器对被测量进行测量时,达到被测量的分辨率所需的时间。表征传
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光纤传感器技术的概况及其特点常见光纤温度传感器基本原理1. 荧光式温度光纤传感器1.1 基本原理荧光式温度传感探头具有抗电磁干扰、稳定可靠、微小尺寸、长寿命及绝缘性好等特点,光纤温度传感器是利用物质的荧光辐射现象设计的。
通常设在光纤的一端固结着微量稀土磷化合物,受紫外光照射后,激励其发出荧光。
此荧光强度或余辉时间长度会随温度变化而变化,成为温度的函数,从而计算出被测温度。
1.2荧光式温度传感原理荧光式温度传感探头是由普通多模光纤和在其顶部安装的荧光物质体(膜)组成。
荧光物质接受一定波长(受激谱)的光激励后,受激辐射出荧光能量。
激励消失后,荧光发光的持续性取决于荧光物质特性、环境因素,以及激发状态的寿命。
这种受激发荧光通常是按指数方式衰减的,称衰减的时间常数为荧光寿命或荧光衰落时间(ns)。
因为在不同的环境温度下,荧光寿命也不同.因此通过测量荧光寿命的长短,就可以得知当时的环境温度。
2. 光纤法布里-彼罗特(Fabry – Perot)传感器2.1 法布里-彼罗特(Fabry – Perot)腔法布里-彼罗特(Fabry –Perot)腔是一个常见的光学器件。
它是光纤法布里-彼罗特传感器的核心,同时也被应用到光纤光栅传感器当中。
了解它的原理和特点将有助于理解以上两种传感器的工作原理和不同应用。
在讨论技术细节之前,读者需要明确以下两点:1.光在任何界面都会发生反射,在大多数情况下会发生折射。
比如光会在水面反射,再比如当光线穿过一块玻璃的时候,会分别在一块玻璃的上下表面同时发生反射。
2.光具有波粒二象性。
也就是说光拥有波长λ,相位θ等表征物理量。
光在真空中所经过的路程叫做光程 L,当光经过介质,比如玻璃时,光程变为L=n*d。
n 为介质的折射率(均大于1), d 为光线经历的几何长度。
同一单一光源发出的两束光(具有同样起始相位,且频率相同)如果再相遇,将发生干涉。
如果他们的光程差是波长的整数倍,意味着他们的相位相等,则干涉的结果是强度增大(最大值)。
如果他们的光程差是波长的整数倍+半波长,则干涉的结果是强度减弱(最小值)。
对于其余情况,干涉后的强度在最大值与最小值之间。
如果同样的干涉发生多次,最终一个均匀的宽频光,在绝大多数波长范围内的光强将变成0,而主要的强度将集中在光程差为整数倍的波长范围内。
所谓法布里-彼罗特(Fabry – Perot)腔就是一个两端为光反射界面的空腔。
入射光在两个界面分别发生反射,这两束反射光的光程差就是 L=2Lc*n.? Lc是空腔的长度。
由此可见,空腔长度决定光程差,光程差决定相位差,相位差又决定是干涉加强还是干涉减弱。
当空腔长度变化的时候,对于同样波长的光,原先的相位差将改变。
原先干涉加强极大的两束光将不再达到干涉极大。
相反的,波长与原先不同的另外两束光将满足相位差是波长整数倍的条件,因而产生干涉极大。
如果能够探测出前后两个干涉极大相应的波长差Δλ,便可计算出空腔长度的变化,从而实现传感。
同时,如果两个界面的反射系数很高,也就是说光线在腔内将发生多次干涉,最终只有满足相干极大条件的波长分量得以不为0,其余分量都将为0,从而实现滤波。
2.2 光纤法布里-彼罗特(Fabry – Perot)传感器Fabry-Perot干涉测量传感器 (FPI)一般由两面相对的镜子组成,而分割此两面镜子的空间则称之为空腔(或空洞)长度。
反射到FPI中的光是经波长调制的且与空腔长度完全相同。
由于精确设计的FPI将应变、温度、荷载或压力转变成空腔长度的函数,因而成功应用FPI技术之关键是如何找到一个能够获得高精确度和可靠度的测量FPI空腔长度的方法。
光纤法布里-彼罗特(Fabry – Perot)传感器是利用法布里-彼罗特(Fabry –Perot)的原理,结合光纤技术所构造的传感器。
其关键技术有二。
1 如何建立一个法布里-彼罗特(Fabry –Perot)腔把要探测的物理量变化转化为空腔长度的变化。
2 如何探测到两个干涉极大相应的波长差Δλ,从而计算出物理量的变化。
关于第一点,我们已经设计出许多精巧的结构以实现我们的测量目标。
宽频光(由多束波长连续变化的光组成)经过光纤传输到尽头的FP腔内。
FP腔的长度受到压力的调制。
在两个端面的反射光(实际上会发生2次及多次反射,但可简化理解如此,并不影响最终结果)将沿原路返回并产生干涉。
压力不同,FP腔也不同,干涉极大对应的波长也不同。
Δλ将反应压力的大小。
光束到达光纤尽头后进入一契形介质。
并在上下表面产生反射,进而导致光的干涉。
很明显,反射发生的位置不同,相应的光程差亦不同。
当契形介质的横向移动表明位移变化的时候,此位移变化将被FP腔探知并转化为Δλ。
最终,当入射光经过法布里-彼罗特(Fabry – Perot)传感器的探测部分之后,原本均匀分布在各个波长分量的光强,变成了某些波长分量的光因为干涉得到加强(λ1),某些得到衰减(λ2)。
随着要探测的物理量的变化,加强和衰减的波长分量也相应变化为(λ1’与λ2’)。
其差别为ΔλFP腔同时也运用在Δλ的测量。
反射光通过通道选择被传输到所谓白光正交相关仪。
在这里,反射光首先被透镜转化为一组平行入射的光束。
这组光束将通过一个契形介质。
同样的,在契形介质的上下表面产生反射,特别的,此时上下表面的反射率很高,光线在契形体内将发生多次干涉。
根据我们的上文讨论,此时FP腔相当于一个滤波器,除了当波长等于滤波器固有干涉极大的波长时,所有的其余波长分量都为0。
最终干涉后的光束将出射入后端的接收CCD。
很明显,当此契形滤波器厚度不同时,其固有干涉极大波长将不同。
所以只有当入射极大波长等于固有极大波长时,才会有光束透过滤波器,CCD相应像素才可以接收到信号。
通过FP腔滤波器,我们可以得到被测物理量变化前后相应的干涉极大对应波长的变化,从而实现传感。
专利技术白光正交相关仪(White-light Cross-Correlator)提供了独一无二且极具实力的测量FPI空腔长度的方法。
此法的测量结果具有惊人的精确度和线性关系,以及稳定的重现性。
由宽带光源发出的光被投入到2x2耦合器中一个臂上并被导向FPI仪。
经由FPI仪波长调制的光信号被反射回光纤传感器的读取器上,聚焦成一线,透过具有专利技术保护的白光正交相关仪传输之后,由线性CCD组合器检测。
白光正交相关仪可被描述成一个空间分布的FPI空腔,其空腔的长度随横向位置而变。
对CCD组合器而言,每一个象素都与一个预确定的类FPI空腔长度相联系。
因而这种仪器工作起来就像一台具有不同空间长度的光学正交相关仪一样。
假定一个FP测量仪的空腔长度为d mm,由这台仪器所反射的光在CCD组合器中与具有dmm长度的FP空腔相联系的象素上得到最大的传播,也就是说,光线在空间分布的其横向位置上长度为dmm的 FPI空腔中得以最大传播。
如图2所示,FP空腔长度的变化被转化成一系列具有最大传播的象素的位移。
只要白光正交相关仪极其稳定,此一技术即可提供FPI测量仪之空腔长度的精确而又可靠的测量结果。
在施加一定形状的绝缘涂层的基础上采用了全部集成的光学正交相关仪。
测量精度在宽广的温度范围和长时间内得以保证。
3. 光纤光栅(FBG)传感器3.1 光栅光栅是一种具有周期性结构的光学器件(周期数目N,间距L)。
他的主要功能是将同一光源发出的光束分成N路。
这N路光将经过不同的光程最后相遇,产生干涉。
比较两束光发生干涉,N路光的干涉将使干涉极大更加锐利,也就是集中在一个更加窄的波长范围内。
其强大也更大。
N 和L将决定干涉极大的位置与强度。
3.2 光纤光栅(FBG)传感器很明显,如果有效折射率和光栅周期间距得到改变,反射的光波中心波长将出现偏移,从而可以观察到Δλ。
而事实上,如果一个应力施加到光纤轴向,或者温度发生改变(热光效应与热膨胀),有效折射率和光栅周期间距都会发生变化,从而光纤光栅可以作为探测物理量变化的工具,实现传感。
光纤光栅一个很重要的特点就是可以利用波分复用技术将多个光纤光栅集成到单根光纤中,目前的技术可以实现30个节点在同一光纤如果只用C波段进行传输。
Δλ的测量是光纤光栅传感器中最具挑战性的课题。
因为光纤光栅只会把一个相当窄波长范围的光进行反射(布拉格波长附近),自然的,对应的强度会相当微弱,检测起来也很困难。
特别的,光纤光栅传感器通常是集成到一个网络中进行测量,同一根光纤中会有多个布拉格波长不同的光栅,造成不同频率的反射波(通过波分复用技术同时传播)。
这就要求相应的解复用和高速响应的解调设备。
目前使用的技术有很多种,比如高分辨率光谱仪,应用光栅阵列波导光栅,应用波长扫描光纤激光器等等。
但是都各有其缺陷。
很多情况下,一些技术可以实现实时高精度测量,但是成本和系统复杂度将高很多。
需要强调的是FP滤波器同样也大量运用在FBG 传感器的解调模块中。
三种光纤传感器之比较以上两种传感器应该说是当前流行,技术上也比较先进的传感器。
因为他们都是基于光纤,所以有很多共同的特点,比如抗电磁干扰可应用于恶劣环境(没有加入电磁过程),传输距离长(光纤中光衰减慢),使用寿命长,结构小巧等等,这里就不再赘述。
我们将重点讨论他们的不同。
4.1 精度应该说他们都具有很高的精度,都可以满足绝大多数需求。
但如果进行深入的探讨,从理论上,光纤光栅传感器所能达到的精度要为高。
从加工的角度来说FP的传感精度主要决定于腔长的加工精度,而FBG的精度主要决定于光栅周期间距与有效折射率的控制。
当加工精度都得到保证的时候,FBG将凭借其本身测量机理中优异线性度取胜。
从传感原理可以看出,FP的腔长变化转化为Δλ是通过相位变化和干涉实现的,这是一个非线性过程,而FBG直接通过公式λB=2neffΛ实现有效折射率和光栅周期关于Δλ的转化,完全线性,理论上说将能提供更好的精度。
除此以外,光纤光栅反射光在频域内较之FP干涉极大波包更为尖锐,因此对其中心谱线的测量也应当更为精确。
荧光式测温精度主要取决于荧光物质受激发出荧光的特性和对荧光光强度变化的检测,目前的技术工艺水平,使其测量精度与前两种技术相当,其成本会随精度和测量范围而变化。
但在实际产品中,测量精度受到具体厂家对产品本身的材料、工艺加工水平、信号解调器分辨率等客观因素的影响,还需要针对具体的产品进行具体对比。
目前批量生产的荧光式测温产品的精度可以达到±0.05℃。
4.2 集成度与组网在这方面,FBG无疑有着很明显的优势。
光纤光栅其本身的特点使得每个探点仅利用相当少的光源分量,绝大部分光都透过并继续传播。
根据上文介绍,一根光纤上可以最多同时使用30个光栅,传输距离超过45km。
这一特点无疑为组网带来巨大便利。
同时波分复用等技术的使用,也提高了这一技术的可行性。
