结构施工图识读
结构施工图的识读方法和步骤
结构施工图的识读方法和步骤一、结构施工图的识读方法和步骤（1）先施工先看（即施工图编排顺序）（2）由粗到细。
先粗看一遍，一般先看建施图，了解建筑概况、使用功能及要求、内部空间的布置、层数与层高、墙柱布置、门窗尺寸、楼（电）梯间的设置、内外装修、节点构造及施工要求等基本情况。
然后再看结施图，了解工程的概况、结构方案等。
熟悉结构平面布置，检查构件布置是否合理，有无遗漏，柱网尺寸、构件定位尺寸、楼面标高是否正确。
最后根据结构平面布置图，细看每一构件的标高等。
（3）结施与建施结合看，其它设施图参照看。
注意：1）相同处，如轴线，墙厚，柱尺寸，过梁位置与洞口对应，梁底标高同洞顶标高，结构详图与建筑详图有无矛盾。
2）不同处：如建筑标高与结构标高，3）相关联处：如建施中墙，结施应有梁；建施中底层墙，结施为基础；楼面梁与门窗洞口有无矛盾；楼梯图有无矛盾等。
（4）最后阅读设备图，应特别注意设备的布置与建施图有无矛盾、设备的预留孔位置及尺寸与结构布置有无矛盾、结构预留孔的数量及位置是否正确、各设备工种之间有无矛盾。
只有把三者结合起来看，才能正确全面地了解施工图的全貌，并发现存在的矛盾和问题。
二、结构施工图的制图标准与规则《建筑结构制图标准》（GB/T50105-2001），《房屋建筑制图统一标准》（GB/T50001-2001）。
1、一般规定（1）在结构施工图中，为了表达不同的意思，并使图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。
线型规定应符合《房屋建筑制图统一标准》（GB/T50001-2001）。
（2）比例。
（3）构件名称应用代号表示。
（4）图纸编排顺序建筑工程图纸应按专业顺序编排。
一般应为图纸目录、总平面图、建筑施工图、结构施工图、给水排水施工图、暖通空调施工图、电气施工图等依次排列。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
例如基本图在前，详图在后；总体图在前，局部图在后；主要部分在前，次要部分在后；布置图在前，构件图在后等次序编排。
建筑结构施工图识读
建筑结构施工图识读建筑结构施工图识读§16-1 建筑工程施工图概述一、建筑工程施工图的作用工程图纸是工程界的技术语言，是表达工程设计和指导工程施工必不可少的重要依据，是具有法律效力的正式文件，也是重要的技术档案文件。
二、建筑工程施工图的设计建筑工程图纸的设计，一般是由业主通过招标投标选择具有相应资格的设计单位，并与之签订设计合同，进行委托设计的（按有关规定可以不招标投标的设计项目，可以直接委托）。
建设项目的设计工作一般分为初步设计、技术设计和施工图设计三个阶段。
技术上不太复杂的项目，可以按扩大的初步设计（扩初设计）和施工图设计两个阶段进行。
大型的和重要的民用建筑工程，在初步设计前增加方案设计阶段（进行设计方案的优选）。
三、建筑工程施工图的种类建筑工程施工图通常包括建筑施工图、结构施工图、设备施工图。
建筑施工图主要用以表示房屋建筑的规划位置、外部造型、内部各房间的布置、内外装修、材料构造及施工要求等，其主要内容包括建筑设计总说明、建筑总平面图、各层平面图、立面图、剖面图及详图等。
结构施工图主要用以表示房屋结构系统的结构类型、构件布置、构件种类、数量、构件的内部构造和外部形状、大小以及构件间的连接构造。
设备施工图主要表达房屋给水排水、供电照明、采暖通风、空调、燃气等设备的布置和施工要求等。
主要包括各种设备的布置平面图、系统图和施工要求等内容。
设施图可按工种不同进一步分为水施图、暖通图、电施图等。
四、结构施工图包括的内容不同类型的结构，其施工图的具体内容与表达也各有不同，但一般包括下列三个方面的内容：1、结构设计说明本工程结构设计的主要依据；设计标高所对应的绝对标高值；建筑结构的安全等级和设计使用年限；建筑场地的地震基本烈度、场地类别、地基土的液化等级、建筑抗震设防类别、抗震设防烈度和混凝土结构的抗震等级；所选用结构材料的品种、规格、型号、性能、强度等级、受力钢筋保护层厚度、钢筋的锚固长度、搭接长度及接长方法；所采用的通用做法的标准图图集；施工应遵循的施工规范和注意事项。
结构施工图识读知识点
结构施工图识读知识点

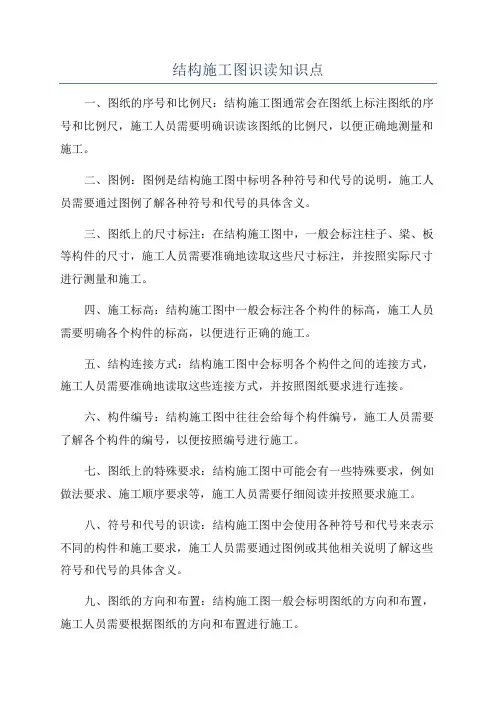

一、图纸的序号和比例尺：结构施工图通常会在图纸上标注图纸的序号和比例尺，施工人员需要明确识读该图纸的比例尺，以便正确地测量和施工。
二、图例：图例是结构施工图中标明各种符号和代号的说明，施工人员需要通过图例了解各种符号和代号的具体含义。
三、图纸上的尺寸标注：在结构施工图中，一般会标注柱子、梁、板等构件的尺寸，施工人员需要准确地读取这些尺寸标注，并按照实际尺寸进行测量和施工。
四、施工标高：结构施工图中一般会标注各个构件的标高，施工人员需要明确各个构件的标高，以便进行正确的施工。
五、结构连接方式：结构施工图中会标明各个构件之间的连接方式，施工人员需要准确地读取这些连接方式，并按照图纸要求进行连接。
六、构件编号：结构施工图中往往会给每个构件编号，施工人员需要了解各个构件的编号，以便按照编号进行施工。
七、图纸上的特殊要求：结构施工图中可能会有一些特殊要求，例如做法要求、施工顺序要求等，施工人员需要仔细阅读并按照要求施工。
八、符号和代号的识读：结构施工图中会使用各种符号和代号来表示不同的构件和施工要求，施工人员需要通过图例或其他相关说明了解这些符号和代号的具体含义。
九、图纸的方向和布置：结构施工图一般会标明图纸的方向和布置，施工人员需要根据图纸的方向和布置进行施工。
十、图纸中的施工箭头：结构施工图中可能会使用施工箭头来指示施工的方向和方法，施工人员需要仔细阅读并按照施工箭头进行施工。
总的来说，准确地识读结构施工图对于施工人员来说是非常重要的。
只有通过对结构施工图的仔细阅读和准确理解，施工人员才能按照图纸要求进行施工，保证工程的质量和安全。
结构施工图识读
标准员
冷轧扭钢筋 φt 冷轧带肋钢筋 (φR )
标准员
凝土梁
标准员
凝土梁
标准员
标准员
4、阅读钢筋混凝土构件详图
4.1.钢筋混凝土梁 钢筋混凝土梁一般用立面图和断面图来表示梁的外形和钢筋配置。
标准员
标准员
4.2.钢筋混凝土现浇板 钢筋混凝土现浇板的结构详图，一般采用剖面图表示，当钢筋混凝土现浇板 的配筋比较简单时，也可把板的配筋直接在结构平面图上表示.
标准员
4、梁上部通长筋或架立筋配置 所注规格及根数应根据结构受力要求及箍筋肢数等构造要求而定。当同排纵 筋中既有通长筋又有架立筋时，应用加号“+”将通长筋和架立筋相联。注 写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不 同直径及与通长筋的区别。
例 2 ф 22用于双肢箍；2 ф 22+（4 ф 12）用于6肢箍，其中2 ф22为通长筋，4 ф12为架立筋。 当梁的上部纵筋和下部纵筋均为全跨相同，且多数跨配筋相同时，可加注下 部纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔。
钢筋弯钩形式如下图：
3d
3.5d 3.5d
6.25d
半圆弯钩
4.25d
2.5、钢筋的表示方法
直角弯钩
封闭式 箍筋
开口式 抗扭式
箍筋
箍筋
在板上皮
在板下皮
3、钢筋混凝土构件的图示方法和尺寸注法
标准员
3.1、图示方法
钢筋混凝土构件详图是加工制作钢筋、浇筑混凝土的依据，其内容包括
模板图、配筋图、钢筋表和文字说明等。
规定：将构件的名称用代号表示。
表示方法：用构件名称的汉语拼音字母中的第一字母表示。
建筑结构施工图的读识.PPT
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
（4）构件的名称应用代号来表示，代号后应用阿拉伯数字 标注该构件的型号或编号，也可为构件的顺序号，如表10-3所 示。
（5）结构图应采用正投影法绘制，特殊情况下也可采用仰 视投影绘制。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
一、柱的平法施工图表示方法 柱平法施工图系在柱平面布置图上采用列表注写方式或
截面注写方式表达。柱平法施工图中要按规定注明各结构层 的楼面标高、结构层高及相应的结构层号。 （一）柱列表注写方式
列表注写方式，系在柱的平面布置图上，分别在同一编 号的柱中选择一个（有时需要选择几个）截面标注几何参数 代号；在柱表中注写柱号、柱段起止标高、几何尺寸与配筋 的具体数值，并配以各种柱截面形状及其箍筋类型图的方式， 来表达柱平法施工图，如图10-2所示。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
二、梁的平法施工图表示方法 梁的平法施工图系在梁的平面布置上采用平面标注方式或截面标注
方式表达。梁平面布置图，应分别按梁的不同结构层（标准层），将全 部梁与其相关联的柱、墙、板一起采用适当比例绘制，并注明各结构层 的顶面标高、相应的结构层号。对于轴线未居中的梁，除梁边与柱边平 齐外，应标注其偏心定位尺寸。 （一）梁平面注写方式（详例见图10-7）
平面标注方式是指在梁的平面布置图上分别在不同编号的梁中各选 一根梁，在其上标注截面尺寸和配筋的具体数值。
第十章 建筑结构施工图的识读
《建筑结构基础与识图》
平面标注方式包括集中标注与原位标注，集中标注表达梁的通用数值， 原位标注表达梁的特殊数值。施工时，原位标注取值优先。
结构施工图识读

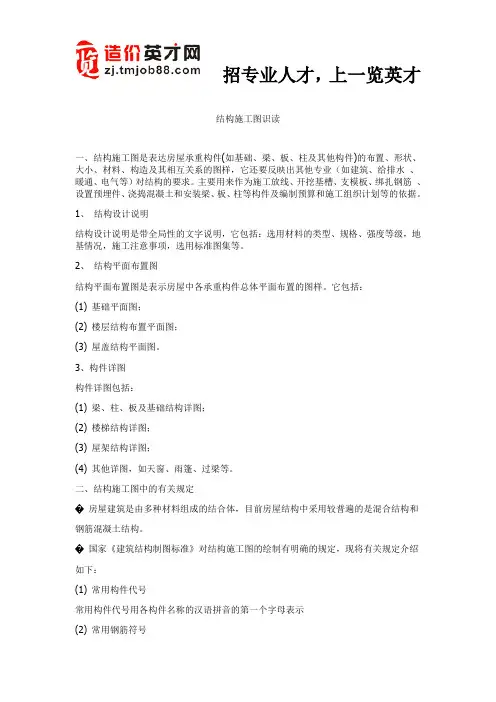

结构施工图识读一、结构施工图是表达房屋承重构件(如基础、梁、板、柱及其他构件)的布置、形状、大小、材料、构造及其相互关系的图样，它还要反映出其他专业（如建筑、给排水、暖通、电气等）对结构的要求。
主要用来作为施工放线、开挖基槽、支模板、绑扎钢筋、设置预埋件、浇捣混凝土和安装梁、板、柱等构件及编制预算和施工组织计划等的依据。
1、结构设计说明结构设计说明是带全局性的文字说明，它包括：选用材料的类型、规格、强度等级，地基情况，施工注意事项，选用标准图集等。
2、结构平面布置图结构平面布置图是表示房屋中各承重构件总体平面布置的图样。
它包括：(1) 基础平面图；(2) 楼层结构布置平面图；(3) 屋盖结构平面图。
3、构件详图构件详图包括：(1) 梁、柱、板及基础结构详图；(2) 楼梯结构详图；(3) 屋架结构详图；(4) 其他详图，如天窗、雨篷、过梁等。
二、结构施工图中的有关规定�房屋建筑是由多种材料组成的结合体，目前房屋结构中采用较普遍的是混合结构和钢筋混凝土结构。
�国家《建筑结构制图标准》对结构施工图的绘制有明确的规定，现将有关规定介绍如下：(1) 常用构件代号常用构件代号用各构件名称的汉语拼音的第一个字母表示(2) 常用钢筋符号钢筋按其强度和品种分成不同的等级，并用不同的符号表示(3) 一般钢筋图例常用钢筋图例见表15.2。
(4) 钢筋的名称配置在混凝土中的钢筋，按其作用和位置可分为以下几种，如图15.2 所示。
①受力筋②箍筋③架立筋④分布筋⑤构造筋(5) 保护层钢筋外缘到构件表面的距离称为钢筋的保护层。
其作用是保护钢筋免受锈蚀，提高钢筋与混凝土的粘结力。
(6) 钢筋的标注钢筋的直径、根数及相邻钢筋中心距在图样上一般采用引出线方式标注，其标注形式有下面两种：○1 标注钢筋的根数和直径(7) 钢筋混凝土构件图示方法为了清楚地表明构件内部的钢筋，可假设混凝土为透明体，这样构件中的钢筋在施工图中便可看见。
钢筋在结构图中其长度方向用单根粗实线表示，断面钢筋用圆黑点表示，构件的外形轮廓线用中实线绘制。
结构施工图识读(2)
总根数：N=2+28+25×3=105根
配料单
钢筋 规格 间距 编号 (mm) (mm)
(mm)
钢筋 形状
断料 每件 总 总长 长度 根数 根数 (m) (mm)
1900 6 6
总重
(t)
备注
① ②
Φ25
150 150
识读P10页施工图并回答完成下列问题：
1、图中左侧结构层高表有何用途？ 2、图中建筑的结构形式是什么？有哪些构件？
3、为何柱子定位用b1b2, h1h2,而不是直接用b×h?
4、何为芯柱？设置有何要求？ 5、柱表有什么用途？
6、箍筋类型有哪几种？绘制类型1（6×5）的类型图及箍 筋具体的复合方式。
根据结构需要，可在某些框架柱的一定高度范围内， 在其内部的中心位置设置芯柱。芯柱截面尺寸按构造确定， 并按标准构造详图施工，设计不注；芯柱定位随框架柱走， 不需要注写其与轴线的几何关系。P46
柱 号 KZ1
标高
b×h
b1
b2
h1
h2
全部 纵筋
角 筋
b边侧 中部筋
h边侧 箍筋 箍筋 中部筋 类型号
（4）注写柱纵筋。当柱纵筋直径相同，各边根数也相同
非加密区长度=H- 加密区长度=3200-1950=1250
N=Round(1950/100)+Round(1250/200)+1=28 二层：加密区长度 =2×max(柱长边尺寸，Hn2/6，500) +Hb =2×550+500=1600 非加密区长度=H- 加密区长度=3200-1600=1600 N=Round(1600/100)+Round(1600/200)+1=25 三、四层同二层
《结构施工图识读》PPT
结构施工图的绘制工具与软件
准备工作
在开始绘制结构施工图之前，需要进行充分的准备工作。这包括了解项目的需求、确定图纸的幅面和比例、准备绘图工具和软件等。
在施工图中，轴网和定位线是确定建筑物位置和尺寸的关键元素。根据建筑物的平面布置和立面造型，绘制出相应的轴网和定位线。
根据建筑物的结构和设计要求，绘制出相应的结构构件，如梁、板、柱等。在绘制过程中，需要注意构件的位置、尺寸和相互之间的关系。
防水和保温构造
表示在结构中预埋的设备安装所需的预埋件和预留孔的位置和尺寸。
表示建筑结构的防水和保温构造，包括防水材料、保温材料等。
03
02
01
建筑结构的细部构造
结构施工图的绘制与表达
04
AutoCAD
AutoCAD是一款广泛使用的计算机辅助设计软件，适用于绘制各种类型的施工图，包括结构施工图。它提供了丰富的绘图工具和编辑功能，能够帮助设计师快速、准确地绘制图纸。
钢结构
建筑结构类型
表示为直线或折线，标注截面尺寸、跨度、材料等信息。
梁
表示为水平直线或斜线，标注厚度、材料等信息。
板表示为矩Biblioteka 或圆形，标注截面尺寸、材料等信息。
柱
表示为双线或单线，标注厚度、材料等信息。
墙
建筑构件的表示方法
表示梁、板、柱等构件之间的连接方式，包括焊接、螺栓连接等。
节点连接
预埋件和预留孔
结构施工图的审查要点
根据工程需求和实际情况，提出更合理的结构选型建议。
优化结构选型
优化材料选择
优化节点设计
考虑施工可行性
在保证结构安全的前提下，提出更经济合理的材料选择建议。
对结构中的关键节点进行优化设计，提高结构的整体性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图10-2 柱的起止标高
《工程结构》
同济大学出版社
第十章 结构施工图识读
3. 柱截面尺寸及与轴线关系的几何参数 b1、b2和h1、h2的具体数值，须对应各段柱分别注写。 其中b= b1+ b2,h= h1+h2。当截面的某一边收缩变化至与 轴线重合一或偏离轴线的另一侧时b1、b2；h1、h2中的某 项为零或为负值，如图10-3。
《工程结构》
同济大学出版社
第十章 结构施工图识读
2. 各段柱的起止标高 自柱根部往上，以变截面位置或截面未变但配筋改 变处为界分段注写。注意，框架柱和框支柱的根部标高 指基础顶面标高；梁上柱的根部标高是指梁顶面标高； 剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部 时，其根部标高为墙顶面标高，当柱与剪力墙重叠一层 时，其根部标高为墙顶面往下一层的结构层楼面标高， 如图10-2。
《工程结构》
同济大学出版社
第十章 结构施工图识读
第三节 建筑结构施工图平面整体设计法
一、平法施工图的表达方式与特点 二、柱平法施工图的识读 三、梁平法施工图的识读
《工程结构》
同济大学出版社
第十章 结构施工图识读
一、平法施工图的表达方式与特点
建筑结构施工图平面整体设计方法（简称平法），对混 凝土结构施工图的传统设计表达方法作了重大改革，它是 将结构构件的尺寸和配筋，按照平面整体表示方法的制图 规则，直接将各类构件表达在结构平面布置图上，再与标 准构造详图配合，即构成一套新型完整的结构设计图纸， 避免了传统的将各个构件逐个绘制配筋详图的繁琐方法， 大大地减少了传统设计中大量的重复表达内容，变离散的 表达方式为集中表达方式，并将内容以可重复使用的通用 标准图的方式固定下来。目前已有国家建筑标准设计图集 《混凝土结构施工图平面整体表示方法制图规则和构造详 图》（03G101-1）可直接采用。 《工程结构》
图10-3 柱截面尺寸与轴线关系图
《工程结构》
同济大学出版社
第十章 结构施工图识读
4. 柱纵筋 分角筋、截面b边中部筋和h边中部筋三项（对称截 面对称边可省略）；当为圆柱时，从中角筋一栏注写圆 柱的全部纵筋。当柱纵筋直径相同，各边根数也相同时， 可将纵筋写在“全部纵筋”一栏中。 5. 箍筋种类型号及箍筋肢数 箍筋种类型号及箍筋肢数在箍筋类型栏内注写。具 体工程所设计的箍筋类型图及箍筋复合的具体方式．须 画在表的上部或图中的适当位置，并在其上标注与表中 相对应的b、h和类型号。各种箍筋的类型见图10-4。
《工程结构》
同济大学出版社
第十章 结构施工图识读
4．纸中的文字说明是施工图的重要组成部分，应认 真仔细逐条阅读，并与图样对照看，便于完整理解图纸。 5．结施应与建施结合起来看图。一般先看建施图， 通过阅读设计说明、总平面图、建筑平立剖面图，了解建 筑体型、使用功能，内部房间的布置、层数与层高、柱墙 布置、门窗尺寸、楼梯位置、内外装修、材料构造及施工 要求等基本情况，然后再看结施图。在阅读结施图时应同 时对照相应的建施图，只有把两者结合起来看，才能全面 理解结构施工图，并发现存在的矛盾和问题。
同济大学出版社
第十章 结构施工图识读
结构施工图中，基本构件如板、梁、柱等，为了图样 表达简明扼要，便于清楚区分构件，便于施工，制表、查 阅，有必要以代号或符号去表示各类构件，目前国家《建 筑结构制图标准》给出的常用构件代号，均以构件名称的 汉语拼音的第一个字母来表示的，见表10-1。
《工程结构》
同济大学出版社
第十章 结构施工图识读
截面注写方式 截面注写方式，是在标准层绘制的柱平面布置图上， 分别在同一编号的柱中选择一个截面，以直接注写截面尺 寸和配筋具体数值的方式来表达柱平法施工图(图10-5)。 首先对除芯柱之外所有柱截面进行编号，编号应符合表102中的规定。然后从相同编号的柱中选择一个截面，按另一 种比例在原位放大绘制柱截面配筋图，并在各配筋图上注 写柱截面尺寸b、h（对于圆柱改为圆柱直径d）与轴线关系 b1、b2和h1、h2的具体数值(b= b1+ b2,h= h1+h2,圆柱时d= b1+ b2 = h1+h2 )。当纵筋采用两种直径时，须再注写断面 各边中部纵筋的具体数值（对于采用对称配筋的矩形截面 柱，可仅在一侧注写中部纵筋，对称边省略不注）。当在 某些框架柱的一定高度范围内，在其内部的中心位置设置 芯柱时，其标注方式详见平法标准图集（03G101-1）有关 规定。 《工程结构》
第十章 结构施工图识读
二、柱平法施工图的识读
列表注写方式 列表注写方式，就是在柱平面布置图上，先对柱进行 编号，然后分别在同一编号的柱中各选择一个（当柱截面 与轴线关系不同时，需选几个）截面标注几何参数代号 （b1、b2、h1、h2），在柱表中注写柱号、柱段起至标高、 几何尺寸与配筋具体数值，并配以各种柱截面形状及其箍 筋类型图的方式，来表达柱平面整体配筋（如图10-1）。 一般情况下，一张图纸便可以将本工程所有柱的设计内容 (构造要求除外)一次性表达清楚。
同济大学出版社
第十章 结构施工图识读
按平法设计绘制的结构施工图，一般是由各类结构构 件的平法施工图和标准详图两部分构成，但对于复杂的建 筑物，尚需增加模板、开洞和预埋件等平面图。按平法设 计绘制结构施工图时，应将所有梁、柱、墙等构件按规定 进行编号，使平法施工图与构造详图相一一对应。同时必 须根据具体工程，按照各类构件的平法制图规则，在按结 构层（标准层）绘制的平面布置图上直接表示各构件的尺 寸和配筋。出图时，宜按基础、柱、剪力墙、梁、板、楼 梯及其他构件的顺序排列。
《工程结构》
同济大学出版社
第十章 结构施工图识读
第一节 概 述
一、结构施工图及其用途 二、结构施工图的组成
《工程结构》
同济大学出版社
第十章 结构施工图识读
一、结构施工图概念及其用途
结构施工图是根据房屋建筑中的承重构件进行结构设计后 绘制成的图样。结构设计时根据建筑要求选择结构类型，并进 行合理布置，再通过力学计算确定构件的断面形状、大小、材 料及构造等，并将设计结果绘成图样，以指导施工，这种图样 有时简称为“结施”。结构施工图与建筑施工图一样，是施工 的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配 钢筋、浇灌混凝土等施工过程，也用于计算工程量、编制预算 和施工进度计划的依据。
第十章 结构施工图识读
第二节 结构施工图识读的方法与步骤
一、结构施工图识读方法 二、结构施工图的识读步骤
《工程结构》
同济大学出版社
第十章 结构施工图识读
一、结构施工图识读方法
1．从上往下，从左往右的看图顺序是施工图识读的 一般顺序。比较符合看图的习惯，同时也是施工图绘制的 先后顺序。 2．由前往后看，根据房屋的施工先后顺序，从基础、 墙柱、楼面到屋面依次看，此顺序基本也是结构施工图编 排的先后顺序。 3．看图时要注意从粗到细，从大到小。先粗看一遍， 了解工程的概况、结构方案等。检查构件布置是否合理正确，有 无遗漏，柱网尺寸、构件定位尺寸、楼面标高等是否正确。 最后根据结构平面布置图，详细看每一个构件的编号、跨 数、截面尺寸、配筋、标高及其节点详图。
《工程结构》
同济大学出版社
第十章 结构施工图识读
当采用平法设计时，应在结构设计总说明中写明下列内容：
1．写明本设计图采用的是平面整体表示方法，并注明所选用 平法标准图集的名称与图集编号； 2．写明混凝土结构的使用年限； 3．写明有无抗震设防要求，当有抗震设防要求时，应写明抗 震设防烈度及结构抗震等级，以便正确选用相应的标准构造详 图； 4 4．写明各类构件在其所在部位所选用的混凝土强度等级与钢 筋种类，以确定钢筋的锚固长度和搭接长度； 5．写明构件贯通钢筋需接长时采用接头形式及有关要求； 6．写明不同部位构件所处的环境类别； 7．当采用平法标准图集，其标准详图有多种做法与选择时， 应写明在何部位采用何种做法； 8．若对平法标准图集的标准构造详图作出变更时应写明变更 的具体内容； 9．其他特殊要求。 《工程结构》 同济大学出版社
《工程结构》
同济大学出版社
第十章 结构施工图识读
（4）阅读楼层及屋面结构平面布置图。对照建施平面图 中的房间分隔、墙体的布置、检查各构件的平面定位尺寸 是否正确，布置是否合理，有无遗漏，楼板的形式、布置、 板面标高是否正确等。 （5）按前述的施工图识读方法，详细阅读各平面图中的 每一个构件的编号、断面尺寸、标高、配筋及其构造详图， 并与建施图结合，检查有无错误与矛盾。看图中发现的问 题要一一记下，最后按结施图的先后顺序将存在的问题全 部整理出来，以便在图纸会审时加以解决。 （6）在前述阅读结施图中，涉及采用标准图集时，应详 细阅读规定的标准图集。
《工程结构》
同济大学出版社
第十章 结构施工图识读
二、结构施工图的识读步骤
1．先看目录，通过阅读图纸目录，了解是什么类型的 建筑，是哪个设计单位，图纸共有多少张，主要有哪些图 纸，并检查全套各工种图纸是否齐全，图名与图纸编号是 否相符等。 2．初步阅读各工种设计说明，了解工程概况，将所采 用的标准图集编号摘抄下来，并准备好标准图集，供看图 时使用。 3．阅读建施图。读图次序依次为：设计总说明、总平 面图、建筑平面图、立面图、剖面图、构造详图。初步阅 读建施图后，应能在头脑中形成整栋房屋的立体形象，能 想象出建筑物的大致轮廓，为下一步结施图的阅读作好准 备。 《工程结构》
普通高等教育“十一五” 普通高等教育“十一五”国家级规划教材
工程结构
第十章 结构施工图识读
同济大学电子音像出版社
第十章 结构施工图识读
学习目的
1 了解结构施工图的组成，识读方法与步骤 2 掌握平法施工图的图示特点、制图规则及主要内容 3 掌握柱平法施工图的制图要求和识读要点 4 掌握梁平法施工图的制图要求和识读要点 5 能识读典型工程的平法施工图
《工程结构》
同济大学出版社
