如何合理选用辅助电加热器
中央空调辅助电加热的作用
中央空调辅助电加热器的作用
在冬季中央空调进行制热运行时，由于机组的工作特性同室外的工作环境有着密切的联系，随着外机工作温度的降低主机的工作效率逐渐下降。
即当气温低至-10℃左右主机只能产生60%的热能，加上主机化霜时只有50%的热能产出，中央空调所能提供的热能就无法满足住宅所需的热量，为了补充这部分热量，需要在原有供热设备基础上增加辅助电加热，选型为空调制冷量的30%-40%，作为电加热的制热功率。
辅助电加热器的特点
1、整体采用不锈钢结构，以及防水设计，可适用户外环境使用，具有较强的抗腐蚀能力。
2、在不锈钢内胆与不锈钢外壳之间填充了优质的保温材料，提高其保温效果。
3、内部电加热管饿主要零部件采用了进口原料，加工过程中也使用了先进的生产设备和工艺，大大增加了电加热管在水中的搞腐性，保证安全稳定的运行。
4、水流方向设计合理，内置拆流板改变水流方向，加热均匀，无低温死角，热效率高。
5、本公司的辅助电加热器可根据用户要求，采用多级控制分组加热。
6、维修及保养方便，只要取下密封端盖，拧下法兰上的不锈钢螺母，就可以取去电加热管。
产品使用注意事项
1、虽然辅助电加热器上有温控器，可以自动切断电源，但使用时仍要尽量避免出现电加热管的干烧情况，要确保空调水系统正常循环后，再将辅助电加热投入使用，避免干烧的发生。
2、必须做好防水、防冻处理，对于空调水没有防冻液的系统，长期不工作时，要把电加热器底部的排水阀打开，将电加热内部的水放净，防止电加热被冻坏。
3、建议系统增加水流开关，确保水泵正常运行后电加热才工作。
4、冬季设备被冻成冰后，切不可通电加热化冰，防止干烧。
知识点二：加热设备的选择与布置.
加热设备的选பைடு நூலகம்与布置
1）水加热设备的上部、热媒进出口管上及贮热水罐上应 装设温度计、压力表；热水循环管上应装设控制循环 泵开停的温度传感器；压力罐上就设安全阀，其泄水 管上不得安装阀门并引到安全的地方。 2）水加热器上部附件的最高点至建筑结构最低点的净距 应满足检修要求，并不得小于0.2ｍ，房间净高不得小 于2.2ｍ，热水机组的的前方不少于机组长度2/3的空 间，后方应留0.8～1.5ｍ的空间，两侧通道宽度应为 机组宽度，且不小于1.0ｍ。机组最上部部件（烟囱除 外）至屋顶最低点净距不得少于0.8ｍ。
加热设备的选择与布置
2.加热设备的布置 加热设备的布置必须满足相关规范及产品样本的要 求。锅炉应设置在单独的建筑物中，并符合消防规范的 相关规定。水加热设备和贮热设备可设在锅炉房或单独 房间内，房间尺寸应满足设备进出、检修、人行通道、 设备之间净距的要求，并符合通风、采光、照明、防水、 等要求。热媒管道、凝结水管道、凝结水箱、水泵、热 水贮水箱、冷水箱及膨胀管、水处理装置的位置和标高， 热水进、出口的位置、标高应符合安装和使用要求，并 与热水管网相配合。
加热设备的选择与布置
3）水加热设备的上部、热媒进出口管上及贮热水罐上应 装设温度计、压力表；热水循环管上应装设控制循环 泵开停的温度传感器；压力罐上就设安全阀，其泄水 管上不得安装阀门并引到安全的地方。 4）水加热器上部附件的最高点至建筑结构最低点的净距 应满足检修要求，并不得小于0.2ｍ，房间净高不得小 于2.2ｍ，热水机组的的前方不少于机组长度2/3的空 间，后方应留0.8～1.5ｍ的空间，两侧通道宽度应为 机组宽度，且不小于1.0ｍ。机组最上部部件（烟囱除 外）至屋顶最低点净距不得少于0.8ｍ。
加热设备的选择与布置
单元式热泵型空调机辅助电加热器功率的选择
ａ Ｉ １
消耗 功率按 下式 计算 ：
・ （ １ ） Ｐ ￣ （ ｔ ｊ ） ＝Ｐ ｈ ｒ （ － ８ ． ５ ） ＋ ‘ ［ 一（ ＿ ８ ＿ ５ ） ］ （ ５ ）
式中 砚 （ ￡ ） 一 室外温度 ｔ ｊ 时建筑物的制热负荷 ， ｗ； Ｈ Ｃ Ｒ一 室外温度为 ０ ℃时建筑物的制热负荷与 室外温度 ３ ５ ￣ Ｃ 时建筑物 的制冷负荷之 比； 对于办公建筑 ， 取０ ． ７ ０ ， 对 于租赁商
ｌ ３ ｃ Ｉ Ｃ：
空调机在 不结霜 温度 区域 （ ｔ ｊ １５ ＞ ． ５ ｃ ｃ或 ｔ ｊ ｈ ≤一
８ ． ５ ℃） ：
ｔ ． ｈ 一 室外 温 度 ， ℃；
一
尸 跚（ ． ｈ ） ＝Ｂ Ｌ ｈ （ ｔ ｊ ｈ ） 一ｃ １ ） ｈ ｒ （ ｈ ｉ ） ‰ （ ＇ ｈ ） ＝Ｂ Ｌ ｈ （ ｔ ｊ ｈ ） 一 耐 （ ｔ ｊ ｈ ）
热泵型空调机是冷、 暖两用设备 。冬季 ， 在室外气 温逐渐下降的过程 中， 为保证满足室内供暖需求 ， 维持 适宜的温度 ， 建筑物 的室 内热负荷需求逐步加大 ， 但机
组制热能力却随着气温下降而逐渐衰减 。本文针对以
５ ４
Ｉ 黝 卷
技 术 交 流
用 公 式表 示 为 ：
铺， 取０ ． ８ ０ ；
式中 ｐ （ ） 一 空调机在结霜温度 区域运行 ， 室外温度
一
ｔ 时空调机 的制热消耗功率 ， ｗ； 空调 机低 温制热 消耗 功率 ， ｗ。
２ ． ３ 辅 助 电加 热器 功 率的确 定
ｔ 一 建筑物 的制热 ０负荷对应 的室外温度 ， 取
地方 。
空调辅助电加热器设计浅析
成熟 的工艺和检 ቤተ መጻሕፍቲ ባይዱ技术 ，就可 以保证 每一 器件具有 优 良品质 。 加热器 的设计和 制造应使 其在正 常使用 中能安全运行 ，即使在 正常使 用中 出现 可能 的误 操作 ，也不 会对人 员和周 围环 境造成 危险 。是 否合格 ，可通过 相关 的干 烧实验 、绝缘耐压 、耐久性
■ 技 术创新 ・日用电器
空调辅 助 电加热器设 计浅析
刘伟 （Ｃ Ｔ Ｌ空 调 器 （ 山 ）有 限 公 司 变 频 研 发 部 中 山 ５ ８ ２ ） 中 ２ ４ ７
摘要 ：本文主要 介绍了空调辅助电加热器的工作原理和材料特性 、设计注意事项，在设计时首要考虑的是安全 问题，其次是
除此 之外 ，目前用在 家用空调 柜机的铺助加热 器大多数 为
电热管 。电热管是典 型的纯 电阻加热器 ，其 功率不随表 面温度 或 者环境温度 的提高而 降低 ，不管 表面温度达 到多高 ，其功 率 都一直保持额定值 ， 发热效率也不因环境的影响而相应的增 减。 这样 电热管工 作时表 面的温度很 高 ，可达 ２ ０多度 ，如果 电热 ０
度时 ， 温控器又 自复位重新接通电源 回路 ， 热器 开始正 常工作 ， 加
周 而复始 ，进入 这样一种 断续加热 状态 ，从而保 护空调器不 会
因过热而被烧毁。
１工 作 原 理
运用 到空调器里加热 的 Ｐ Ｃ有金属 Ｐ Ｃ和 陶瓷 Ｐ Ｃ Ｔ Ｔ Ｔ 。目前 各厂家 首选金属 Ｐ Ｃ作为家用空调室内挂机的加热材料 。Ｋ Ｆ Ｔ ＳＲ 快 速 电加热 器采 用 金属 Ｐ Ｃ作 为 发热体 ，金 属 Ｐ Ｃ主要 是 由 Ｔ Ｔ 正 温度系数 的热敏型 电阻构成 的用于加 热的元件 ，当温度在特 定范 围内升 高时 ，其 阻值 迅速非线性增 长。金属 Ｐ Ｃ常温 下电 Ｔ

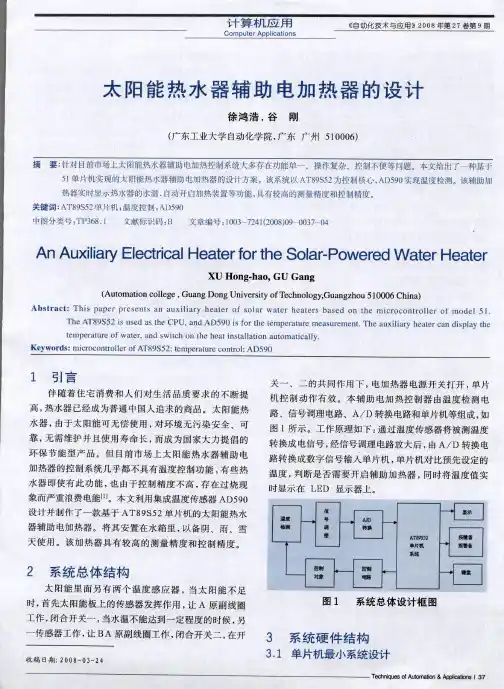

太阳能热水器辅助电加热器的设计
该 辅助 加
热 器 实 时 显 示 热水器 的水 温 自动 开 启 加 热 装 置 等 功 能 具 有 较 高 的测 量 精 度 和 控 制精 度 关 键 词 ：A
T 89S 52
单 片 机 ；温 度 控 制 ；A
．
D 590
中 图 分类 号 ：T
P 36 8
1
文 献标 识 码 ：B
文章 编 号
：
控 制 不便 等 问题
，
摘
要 ：针对 目前 市 场 上 太 阳能 热 水器 辅 助 电加 热 控 制 系 统 大 多 存 在 功 能 单
5l
一
、
操 作复杂
、
。
本 文给 出了
。
一
种基 于
单片机 实 现 的太 阳 能 热水器 辅 助 电加 热 器 的 设 计方 案
， ，
。
该 系 统 以 A T 8 9 S 5 2 为控 制核 心 A D 5 9 0 实 现 温 度 检 测
ｐ ０
ｒ￣ ｐ ｒ ｊ Ｄ， ６ ０ ）
Ｐ ｌ
Ｐ ｌ
￡ ｉ ｏｌ ） ｒ
ｐ ｊ ｏ
３３ ．
Ｄ 转换 电路设计
ｔ ，
ｐｔ●
∞
∞ ，
沮 Ｄ Ｈ ●
ＡＤ５ ０测温 电路输 出的电压信号为模拟信号 ， ９ 要进 行数码显示 ， 还需将此信号转 换成数字信号。通过 Ａ／ Ｄ
0 3
B A
原 副 线 圈 工 作 闭合 开 关 二
，
在开
3
3 1
．
收 稿 El 期 ： 2 0 0 8
系统硬 件 结构 单片 机 最 小 系 统 设 计
—
—
2 4
中央空调辅助电加热器安全操作及保养规程
中央空调辅助电加热器安全操作及保养规程引言在冬季，许多地区会使用中央空调辅助电加热器作为取暖设备。
虽然这种电加热器很方便，但是如果使用不当可能会带来安全隐患。
因此，为了保障人身安全和设备的正常使用寿命，学会正确的操作和保养规程非常必要。
安全操作规程1. 安装位置中央空调辅助电加热器应当放置在空气流通、没有易燃物品和易受潮湿的地方。
同时，不能将电加热器和有可能带电的器具放在同一地方。
2. 稳定支撑电加热器不能处于不稳定状态，应该放在平整的表面上，并且要确保加热器在使用期间不会动摇或者因为外部原因导致倾斜。
3. 保持干燥电加热器是需要插入电源才能使用的，因此应该定期检查加热器插头和电线是否有老化或虚弱的情况，同时避免水或液体接近插头和电线。
4. 使用时不要离身在加热器使用期间，要保持观察，并确保加热器在不出现任何问题的情况下正常工作。
一个人离开房间时，应该关闭电加热器并拔掉电源插头。
5. 防漏电保护对于使用中央空调辅助电加热器进行取暖的家庭，应当安装漏电保护器并经常检查漏电保护器的状态，确保漏电保护器没有出现故障情况。
保养规程1. 定期清洁中央空调辅助电加热器长期使用后会积聚灰尘和杂物，这些物质可能阻碍空气流通，影响加热效果，并增加电加热器的安全隐患。
因此，在使用过程中定期清洁是十分必要的。
2. 检查加热管加热管是电加热器的重要部件，如果加热管损坏，会影响电加热效果而且也会带来安全隐患。
因此，定时检查加热管有无老化或烧坏等情况，及时更换。
3. 保养加热管选用中央空调辅助电加热器时，应当注意加热管的材质和保养方法。
加热管应该定期清洗，同时避免加热管受到损坏或者过热。
4. 注意电压中央空调辅助电加热器需要和电网连接才能使用，因此电压是非常重要的一个参数。
应当了解自己家庭的电压情况，并根据加热器的功率选用适当的电压。
如果家庭电压不稳定，应当联系专业的维修人员来处理。
结论在中央空调辅助电加热器的使用和保养过程中，我们需要避免诸多安全隐患。
空调用PTC加热器及辅助电加热原理及应用
空调用PTC加热器及辅助电加热原理及应用一般来说，天气寒冷严重影响空调制冷制热功能的正常发挥，很多消费者尽管使用空调多年，但大多不知道其正常运作温度一般为-5℃-40℃。
给室外机除霜也是空调的一项‘任务’，这也是导致空调难以持续供热的一个原因。
当室内机制热时，室外机同步制冷；如果室外温度很低，空调的室外部分极易出现结冰、结霜现象，此时室外机就只能先除冰霜。
所以，当气温低于0℃时，空调忙着除霜，基本上不能正常制热.而带有电辅热功能的空调，由于电辅热对空调发热量的调节、辅助作用，则很好地克服了这一缺点，十分适合严寒地区使用。
电辅助加热装置的分类：空调机中使用的电加热器，目前主要是镍铬合金丝电热管和陶瓷PTC加热器1.电加热管及组件;（柜机）2.PTC电加热器及组件。
（分体）电加热管及组件：大家在日常生活中也有接触到电加热管，比如说：电开水壶里面的加热管，还有上学住校时用的最多“热得快”等。
我们现在说的电加热管是应用在空调器上，原理大致一样但是结构有所不同。
日用管状电加热器：以金属管（一般为不锈钢管）为外壳、合金电热丝作发热体、在一端或两端具有引出棒、在金属管内填装密实的氧化镁粉末绝缘介质以固定发热体的电热元件。
（当然，我们肯定不能直接将电加热管装配在空调器内，一般先将其装配成组件）。
日用管状电加热组件是指由一根或一根以上无缝钢管或无缝管上包裹同样材质的波纹片与可复位双金属片式温控器、热熔断器、安装支架及连接线等组成，具有双重热保护功能的电加热装置。
用途：用于冷暖型空调器，以补充制热时的热量；主要用在柜机和嵌入式空调上。
加热管按照国标要求应设双重温度保护。
选用电加热管时，除应满足结构尺寸和功率要求外，还应合理选择其表面负荷、表面温度。
电加热管组件结构：电加热管：恒功率，电阻一定；（一般单相机有2根功率为1050W的电加热管串联组成，三相机为3根功率为750W的串联成）；温控器：动作温度固定的温度敏感装置，在正常工作期间，其通过自动接通或断开电路来保持被控件的温度在某些限值之间。
电加热器标准
电加热器标准电加热器是一种利用电能将电能转换为热能的设备，广泛应用于工业生产、家庭生活等领域。
为了确保电加热器的安全性、高效性和可靠性，制定了一系列的标准来规范电加热器的设计、制造、安装和使用。
本文将就电加热器标准进行详细介绍，以便相关从业人员和用户了解和遵守相关标准，确保电加热器的正常运行和使用安全。
首先，电加热器的设计和制造需要符合国家标准和行业标准。
国家标准是指由国家标准化管理委员会发布的强制性标准，而行业标准是指由行业协会或组织发布的针对特定行业的标准。
电加热器的设计和制造必须符合相关的标准要求，包括材料选用、结构设计、安全性能等方面，以确保产品质量和安全性。
其次，电加热器的安装和使用也需要遵守相关的标准要求。
在电加热器的安装过程中，必须按照产品说明书和相关标准进行操作，保证安装的稳固和安全。
在使用过程中，用户需要按照产品说明书和相关标准正确操作，避免因操作不当导致的安全事故。
另外，电加热器的维护和保养也是非常重要的。
定期的维护和保养可以延长电加热器的使用寿命，保证其正常运行。
在进行维护和保养时，也需要遵守相关的标准要求，包括维护周期、维护方法、维护人员资质等方面。
此外，电加热器的安全性能测试和认证也是非常必要的。
通过对电加热器的安全性能进行测试和认证，可以确保产品符合相关的安全标准要求，保障用户的使用安全。
在购买电加热器时，用户可以选择通过了安全性能测试和认证的产品，以确保产品的质量和安全性。
最后，对于电加热器的废弃处理也需要符合相关的标准要求。
废弃的电加热器需要进行合理的处理，包括回收利用和环保处理等，以减少对环境的影响。
总之，电加热器作为一种常见的加热设备，其设计、制造、安装、使用、维护、测试、认证和废弃处理都需要遵守相关的标准要求，以确保产品质量和使用安全。
相关的标准文件可以在国家标准化管理委员会和行业协会或组织的官方网站上进行查询和获取。
希望相关从业人员和用户能够重视电加热器标准，提高对标准的遵守和执行，共同维护电加热器市场的秩序和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何合理选用辅助电加热器
广州博恩热能科技发展有限公司
目前在中央空调、热泵热水机组以及太阳能热水器中加入辅助电加热装置的做法比较普遍。
太阳能热水器加装辅助电加热器是保证阴雨天或夜晚能够随时保证使用，中央空调或热泵机组加装辅助电加热器是当主机组效率降低时启用，当然很多工程商在使用辅助电加热器时也作为主机故障检修时作为备用品在运用的，因为在一个需要热源的商用场所，是不能发生热源使用时间出现无热源供应情况的。
再就是在需要高温热源场所，热泵热水机组是有一定局限的，因为热泵机组理想的出水温度是55℃，尽管市面上有些高温热泵机组可以出80℃的热水，这是以牺牲热泵机组的使用寿命为代价的，因为众所周知，热泵机组的“心脏”压缩机长期在高温高压下工作，其绝缘、磨损会加速老化的，因此压缩机的寿命缩短是在所难免的。
所以我们建议高温热泵还是采用加装辅助电加热器为好，即在热泵机组把水温加热到55℃时，再启用辅助电加热器继续把水温加热到更高温度。
在既要节能又要可靠还要考虑降低工程初投资等多方面的要求，如何选用辅助电加热器，保证做到性价比最高，就是值得讨论的。
以下以广州博恩热能科技发展有限公司生产的辅助电加热器在空气能热泵热水工程中使用为例，抛砖引玉，希望能与所有的同行共同探讨。
武汉地区某小区，每日需要集中供热水，设计每日需要55℃热水30m³。
参考武汉地区气象记录，其冬天自来水水温最低为7摄氏度。
按冬季供热55℃，夏季供热45℃计算。
需要热量如下:
热量为： Q h=L d（t r－t l）=30m³×(55℃－7℃)=144×104kcal
式中 L d----设计日热水用量(m3)；
t r-----热水计算温度（℃）；
t l-----冷水计算温度（℃）；
Q h----------设计日耗热量（kcal）；
如果按冬天每天全日最大运行时间为8小时，则每小时需要供热量： [30m3×(55℃－7℃)] kcal/h÷860 kcal÷8小时=209 KW
通过上面参数，我们采用两种工程设计方案进行比较，并对比各方案优缺点。
1、方案一：选用4台制热量为52kw热泵热水机组，单台机组输入电功率为14kw（含循环水泵）
按武汉年平均气温16℃计算。
热泵热水机组在夏季最高能效比为4.8，在武汉春秋季节气温16℃左右时的能效比一般为3.7左右，当武汉冬季气温低于7℃，热泵机组的能效比降低为1.5左右。
故我们按全年热泵机组全年年平均能效比为3.0来计算。
按最冷季日运行时间8小时，按年平均能效比3.0，则年运行耗电量：
209kw/3.0*8h*365t=203426kw/h
以0.6元/千瓦时电价计算，每年电费为122055元。
热泵机组均价按照2000元/KW计算，机组报价为40万元，工程总造价按机组报价150%计算，为60万元。
设机组设计工作年限为8年，则总运行费用为1576400元
2、方案二：选用2台52kw的热泵机组加2台50kw辅助电加热器
本方案按热泵机组冬季能效比下降到2.5以下时启用辅助电加热器，冬季武汉的气温低于7℃的天数约为30天，其它时间使用热泵机组，热泵机组每天平均投入使用时间按10小时计算。
辅助电加热器的能效比按1.0计算。
比对某品牌热泵机组能效比修正图表与武汉气象资料，可知需要开启
电加热时间为30天。
30天内能效比加权平均值为1.8，余下天数加权平均COP 为3.5。
则全年耗电
热泵机组年耗电+辅助电加热器年耗电=＜104kw÷3.5×10h×365t＞+＜100kw÷1×10h×30t＞=108457+30000元=138457元
热泵机组均价按照2000元/KW计算，辅助电加热器均价按200元/kw计算，热泵机组报价为20万元，辅助电加热器价格为2万元。
工程总造价按机组报价150%计算，为33万元。
设机组设计工作年限为8年，则总运行费用为1437656元
由上面的例子我们整理出以下图表：
通过上表可以得出，针对某特定工程，电辅助设备加热量的大小可以直接影响系统的全寿命成本，在电辅助设备加热量由小到大的变化过程中，系统总成本将出现一个最小值，也就是对某一工程存在着最佳热泵—电辅比例，特别是在初投资方面有着无与伦比的优势。
由于笔者学识有限，文中难免出现疏漏与错误，在此欢迎所有对此问题有兴趣的同行教导指正，并加入对此问题的讨论。
