放线测量技术交底(精品)
测量放线安全技术交底记录
测量放线安全技术交底记录第一部分：前言1.本次测量放线工作是为了确保施工过程中的安全，保证测量数据的准确性和可靠性。
2.测量和放线工作将在各种环境和地形条件下进行，包括建筑工地、道路、桥梁等场所。
3.所有参与测量放线工作的人员都必须具备一定的测量知识和技能，并遵守相关安全规定。
4.本次工作的目标是确保施工现场和设备的安全，减少测量误差，提高工作效率。
第二部分：安全技术交底内容1.工作前的准备a.在开始工作前，必须先检查测量设备的工作状态，如电池电量、仪器的磁力等是否正常。
b.并将仪器与控制模块连接并校准，确保数据的准确性。
c.检查测量现场的安全措施，如障碍物移除、道路封闭等。
d.确保测量人员穿戴符合要求的个人防护装备，如安全帽、手套、防护鞋等。
2.安全操作规程a.所有测量人员必须熟悉并遵守现场的安全规程和操作手册。
b.在进行测量工作前，必须对设备进行认真的检查和测试，确保设备的正常运行。
c.在测量过程中，应保持仪器和测量点的稳定，避免不必要的震动和影响。
d.必须遵守操作规程，按照指示进行测量和放线工作，严禁随意操作和改变测量参数。
e.对于不安全或疑似有潜在危险的情况，应立即停止工作，并向相关负责人报告。
3.常见危险和预防措施a.高处作业：在进行高处测量和放线时，必须戴上安全帽、安全绳，严禁擅自爬上危险的高处。
b.防护措施：在进行测量工作时，应携带个人防护装备，如手套、安全帽、耳塞等，以防止受到伤害。
c.电气安全：在进行测量工作时，应遵守电气安全规定，如正确使用绝缘夹具、避免触电等。
d.封闭道路：在需要封闭道路进行测量时，必须按照规定进行施工申请，并设置警示标志，确保施工安全。
4.紧急情况处理a.对于发生意外或突发情况时，测量人员必须保持冷静，判断危险性，并立即采取相应措施。
b.在发生火灾、爆炸等紧急情况时，必须立即报警并按照应急预案进行处置。
c.在发生测量仪器故障时，必须立即向负责人报告，并在保证安全的前提下进行维修或更换。
测量放线技术交底
6、自觉遵循<<建筑工程施工测量规程>>.
技术负责人：交底人：接交人：
四、质量要求
1、每次轴线控制点、线测设完成后，必须作自身闭合，其允许偏差如下：
距离(m)距离允许偏差（mm）
L≤30±3
30<L≤90±5
L>90±8
轴线对角线尺寸允许误差为边长误码差的根号2倍,轴线夹角允许偏差2D".
2、每次轴线、标高测设，必须做好原始记录。
五、注意事项
1、使用仪器工具必须注意妥善保管，注意其检定周期，一旦到期，及时通知有关部门送检，自觉做到爱护公物。
工程名称
大同煤矿集团有限责任公司大友宾馆辅楼工程
交底部位
基础垫层测量放线
共3页
第3页
交底内容：
一、施工准备
认真熟悉图纸，对建筑物基础尺寸进行核对，制作详细的测量计划
1、作业条件
1）测量工应经过专业测量培训，持证上岗。
2）已保护的轴线控制桩点和水准控制桩点，保证此间通视良好。
2、工具准备
经纬仪、水准仪、5m盒尺、50m钢卷尺、对讲机、5m塔尺、红蓝铅笔、削笔刀、钉子、木桩、细线、铁锤、铁锹、测量记录表、计算器等。
2、测量人员必Βιβλιοθήκη 持证上岗。3、投测主轴线时，采用平面往返，上下闭合复测，即在同一平面内由一方向向另一方向投测，再反过来由另一方向向这一方向复测。由上一层复测下一层的轴线，复测时人员位置对调，并认真做好复核工作。
4、标高传递时，同一平面内每一个水准点均向上传递，再闭合向上传递复测时，复测人员位置对调，确保标高准确。
2）基础垫层轴线投测：将经纬仪架设在控制桩上，经对中、整平后，将所需的轴线控制线投测到施工面上，在同一层上投测的纵横线各不得少于2条，以此作角度、距离校核，经校核无误后，方可放出施工图中标注轴线及控制线、细部线、经有关人员复核无误后，方可报项目部验线。
测量放线技术交底
三、测量器具的选择
名称
型号
精度
数量
备注
全站仪
GTS－311S
±（2mm+3ppm）
1
测量器具还包括50m钢尺、5m盒尺、水准尺、大锤、斧子、红油漆等。
经纬仪
TDJ2
±2″
2
水准仪
DSZ3
±3mm/km
2
四、场区控制网的测设
根据给定的总场区坐标控制点，结合现场情况，测设出建筑控制网。控制网桩位要选在稳固、安全的地点，且要加强保护，防止破坏。
控制网本着由整体到局部的原则，其程序一般采用先作整个控制建筑场地的主轴线，然后按各个局部不同精度要求来建立方格网，精度要求：边长1/50000、直线角误差±5″、主轴线交角或直角误差±3″。
轴线点位置应在总平面图上进行设定，主轴线应尽量位于场地中央，主轴线的定位点不少三个点，纵横轴要相互垂直且纵横轴线的长度能控制整个建筑场地的范围。主轴线中，纵横轴各个端点应布置在场区的边界上便于恢复施工过程中损坏的轴线点，各轴线点应进行标识保护。
六、变形观测
根据设计要求，在主要建筑物上建立变形观测点，并按照相应技术要求、定人、定机、定期进行观测，并及时将观测结果送交技术部门对其进行技术分析处理。
七、安全注意事项
参加测量放线的人员必须经过三级安全教育，进入现场必须戴好安全帽。
在基坑内进行测量放线工作时，应随时注意边坡情况，发现问题及时撤出并向有关人员反映。
在楼层作业时凡遇有盖的洞、孔，在作业完成后应原样盖好。高空作业时，严禁随意向下面乱抛杂物。
交底人：
日期：年月日
接受人：
日期：年月日
1.5.预埋螺栓的测设
测量放线技术交底

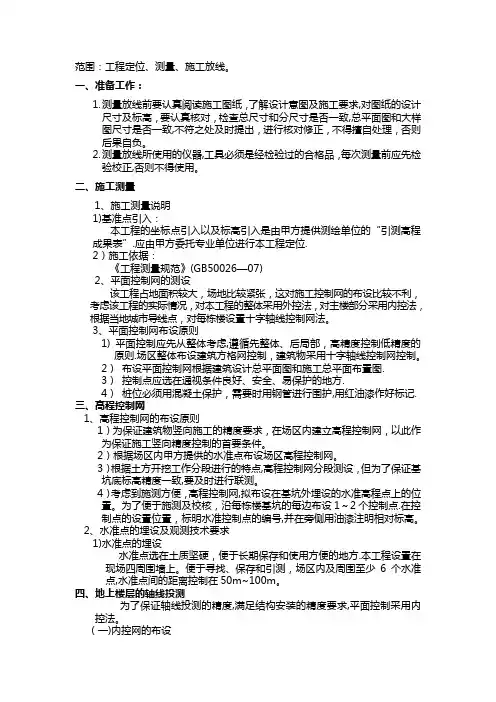

范围：工程定位、测量、施工放线。
一、准备工作：1.测量放线前要认真阅读施工图纸，了解设计意图及施工要求,对图纸的设计尺寸及标高，要认真核对，检查总尺寸和分尺寸是否一致,总平面图和大样图尺寸是否一致,不符之处及时提出，进行核对修正，不得擅自处理，否则后果自负。
2.测量放线所使用的仪器,工具必须是经检验过的合格品，每次测量前应先检验校正,否则不得使用。
二、施工测量1、施工测量说明1)基准点引入：本工程的坐标点引入以及标高引入是由甲方提供测绘单位的“引测高程成果表”.应由甲方委托专业单位进行本工程定位.2）施工依据：《工程测量规范》(GB50026—07)2、平面控制网的测设该工程占地面积较大，场地比较紧张，这对施工控制网的布设比较不利，考虑该工程的实际情况，对本工程的整体采用外控法，对主楼部分采用内控法，根据当地城市导线点，对每栋楼设置十字轴线控制网法。
3、平面控制网布设原则1) 平面控制应先从整体考虑,遵循先整体、后局部，高精度控制低精度的原则.场区整体布设建筑方格网控制，建筑物采用十字轴线控制网控制。
2）布设平面控制网根据建筑设计总平面图和施工总平面布置图.3）控制点应选在通视条件良好、安全、易保护的地方.4）桩位必须用混凝土保护，需要时用钢管进行围护,用红油漆作好标记.三、高程控制网1、高程控制网的布设原则1）为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度控制的首要条件。
2）根据场区内甲方提供的水准点布设场区高程控制网。
3）根据土方开挖工作分段进行的特点,高程控制网分段测设，但为了保证基坑底标高精度一致,要及时进行联测。
4）考虑到施测方便，高程控制网,拟布设在基坑外埋设的水准高程点上的位置。
为了便于施测及校核，沿每栋楼基坑的每边布设1～2个控制点.在控制点的设置位置，标明水准控制点的编号,并在旁侧用油漆注明相对标高。
2、水准点的埋设及观测技术要求1)水准点的埋设水准点选在土质坚硬，便于长期保存和使用方便的地方.本工程设置在现场四周围墙上。
技术交底-测量放线
1）依据图纸分格及总包给出的1m标高（±1.000m）基准（此为结构1m线，为建筑线0.95m），采用水准仪在主体结构上测量出幕墙竖龙骨定位线、分格及转角基准线；
2）从各层分格线上画出预埋件十字中心线，以便打凿后置埋件埋孔；
3）测量放线竖龙骨定位线间距最大不超过1.2m；
4）放线过程中墨线不宜过粗，影响放线精度；
技 术 交 底目
交底时间
年月日
交底提要：外墙测量放线交底的机具准备、作业条件、施工工艺以及现场维护和安全。
交底内容：
1、机具准备
水准仪、30m卷尺、5m刚卷尺、电焊机、电钻、30kg重锤、墨斗、铅笔；
2、作业条件
施工测量放线必须在风力不大于四级的情况下进行，放线后定时复核；
4、施工现场维护
放线成果要进行维护，防止因其他因素毁坏放线成果。
5、施工现场安全
作业高度超过1.8m必须系好安全带，扣好安全钩，戴好安全帽，注意上空坠物。
技术负责人
交底人
接受交底人
本表由施工单位填写，交底单位与接受交底单位、建设单位、施工单位、城建档案馆各存一份。
测量放线技术交底
测量放线技术交底测量放线技术交底工程名称施工单位交底提要：建筑物基础施工测量放线（正负0.000m以下）建筑物主体施工测量放线（正负0.000m以上）交底内容：1,；测量器具准备1.1；TDJ2E光学经纬仪一台。
1.2；DZS3-1自动安平水平仪二台。
1.3；DZJ3激光垂准仪一台。
1.4；50m钢卷尺二把，5m钢尺四把，7.5m钢尺二把。
1.5；水平尺，塔尺，2kg，0.5kg线坠等器具。
以上器具必须已经授权计量单位检定，精确度合格，使用在有效期范围内。
2；工艺流程；2.1定位控制网的测定：工程测量成果表→先整体后局部，高精度控制低精度的工作程序→定位轴线桩投测→闭合校测钉桩点→测定轴线控制网→引桩和后视点。
2.1.1定桩的程序：经校核建筑物控制网准确无误→初定位挖坑→定位（木桩上作点）→混凝土浇筑,砌墙→精确定位（木桩上钉米钉子）。
2.2高程控制网的测定：水准测量成果表-附合校测-正负0.000m 标高线-“▼”红漆标识-引测。
3:基础施工测量放线（±0.000）3.1：平面控制3.1.1基槽开挖：根据图纸和技术交底，用轴线控制网（13控-20控B控-/M控）将楼坐外墙边线和基坑开挖线测定出来，定钢筋头撒白灰线。
经自检互检合格后，报监理工程师验线签字，方能开挖。
为了严格控制边坡位置，不造成超挖或少挖现象，挖槽过程中测量人员要跟班作业，并用塔尺吊线坠法控制坡度及标高及时用白灰标识，就随口集水坑边坡度要严格控制。
3.1.2基础撂底：校核轴线控制桩和后视点后，将建筑物主轴线控制网投测到垫层防水保护层上，用经纬仪对中于各控制交点，进行角度闭合（精度±10″。
用墨汁弹出墙边线，集水坑线、洞口线。
经自检互检合格，报监理工程师验收后，用红油漆标识，以便施工。
3．2．高程控制以BM1= 、BM2= 为依据，利用附合测法校核水准点标高±0.000（）。
随着挖土深度的进行（按挖土方案做）。
测量放线作业技术交底
测量放线作业技术交底一、作业前的准备1.1 确定作业区域在进行测量放线作业前，必须要先确定作业区域，并初步了解线路的走向和长度等基本信息，以便于合理布局作业，提高作业效率。
1.2 准备必要的工具和设备进行测量放线作业还需要准备一些必要的工具和设备，例如： - 测量仪器：例如电子测距仪、经纬度仪等； - 放线工具：例如放线车、锤子、肥皂水、蓝色线等；- 安全用品：例如安全帽、安全鞋等。
1.3 安排作业人员根据作业量和难度等情况，安排适量的作业人员，确保测量放线作业的顺利进行。
二、测量放线作业流程2.1 实地勘测实地勘测是测量放线作业的第一步，需要测绘人员携带相应的测量仪器进入现场进行。
在勘测过程中，需要留意地形地貌变化，确保测量结果的准确性。
2.2 项目标线在勘测完成后，需要在作业区域的边缘标出项目标线，用以指导后续放线的方向和长度等。
2.3 破土及钢筋验算破土及钢筋验算主要是针对工程建筑项目的施工环节。
在实施破土及钢筋验算前，需要测量人员按照工程项目客户提供的图纸和设计要求，进行精细测量。
2.4 确定基础坑位在进行基础施工前，需要确定基础坑位，确定坑位的位置和大小，根据实际情况标出基础坑位范围，以便于后续的测量放线。
2.5 基坑放线基坑放线分为竖向和横向放线两个步骤，在实施放线前，需要测量人员准确测量基坑范围，确定基坑坑底的水平度。
2.6 架体放线架体放线是指在搭建建筑物的主体时，需要先在地面上进行放线，标出架体的形状和大小。
在放线过程中，需要留意建筑物的整体形状和高度等特征。
三、作业注意事项3.1 安全第一进行测量放线作业时，一定要安全第一。
在作业中需要注意人员和设备的安全，确保不发生伤亡事故。
3.2 精细测量在进行测量放线作业时，需要进行精细测量，确保测量结果的准确性。
任何不确切的数据都会影响后续的施工进度和质量。
3.3 合理使用放线工具在进行放线作业中，需要使用合适的放线工具，根据施工环节的具体要求和项目特点等选择不同的放线工具。
放线测量作业安全技术交底
放线测量作业安全技术交底放线测量是在建筑工地或者土木工程中进行的一项重要工作，它是为了确保施工的精度和位置准确性而进行的。
在进行放线测量作业时，保证施工人员的安全至关重要。
本文将介绍一些常用的放线测量作业安全技术。
一、安全准备在进行放线测量作业前，需要做好充分的安全准备工作。
首先，施工现场应设置合适的警示标志，确保其他人员了解并注意到测量作业的进行。
其次，测量设备应经过检查和维护，确保其正常运行。
施工人员也需要佩戴相关的安全装备，如安全帽和防护鞋。
二、作业区域的清理与保护在进行放线测量作业时，需要确保作业区域的清理与保护。
施工现场应清理杂物，保持地面平整，并移除可能影响测量准确性的障碍物。
此外，需要对测量区域进行警示线或者栅栏的设置，避免其他人员无意中进入作业区域。
三、安全操作步骤1. 熟悉测量设备在进行放线测量作业前，施工人员应熟悉所使用的测量设备的操作方法和功能。
他们应该知道如何正确设置距离、角度、高度等参数，并了解如何读取和记录数据。
2. 确保测量准确性在进行放线测量时，需要保证准确性。
施工人员应确保测量设备的稳定性，减少误差。
他们还应使用合适的测量方法和技巧，避免因为不当操作而导致测量失准。
3. 防止误操作在进行放线测量作业时，施工人员应避免误操作。
他们应严格按照操作流程进行，避免疏忽或者马虎。
如果发现测量设备出现异常或者故障，应立即停止操作，并及时通知相关人员进行检修。
4. 防止触电风险在进行放线测量作业时，施工人员需要注意防止触电的风险。
他们应确保测量设备的绝缘性能良好，并避免设备接触电线或者其他电源。
对于需要进行电源供应的测量设备，应使用符合安全标准的电缆和插头插座。
5. 防止高处坠落在进行高空测量时，施工人员需要特别注意防止高处坠落的风险。
他们应正确使用安全带和安全绳，并严守工作平台的安全规定。
在操作过程中，需要保持平衡，稳固地站立或者移动。
四、应急措施在进行放线测量作业时，需要做好应急措施的准备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称北京华贸城(五期)发展工程交底日期年月日
施工单位XX公司分项工程名称
交底提要
交底内容:
一、准备工作
1.1 测量放线前要认真阅读施工图纸,了解设计意图及施工要求,对图纸的设计尺寸及标高,要认真核对,检查总尺寸和分尺寸是否一致,总平面图和大样图尺寸是否一致,不符之处及时提出,进行核对修正,不得擅自处理,否则后果自负。
1.2 测量放线所使用的仪器,工具必须是经检验过的合格品,每次测量前应先检验校正,否则不得使用。
二、建筑测量放线
2.1 施工流程。
