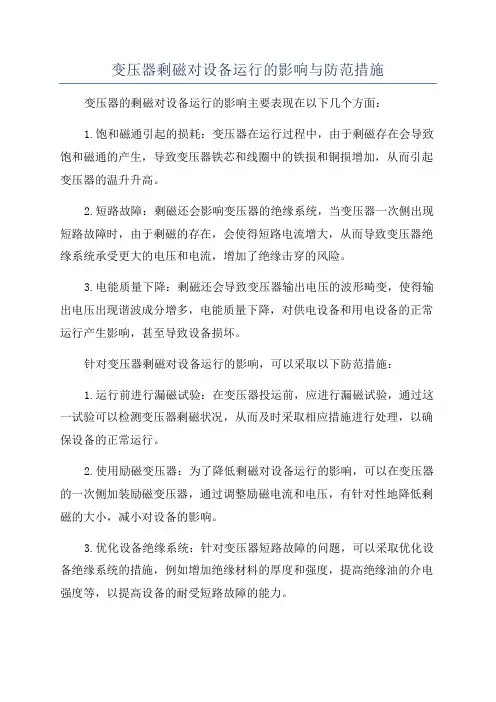

变压器剩磁对设备运行的影响与防范措施
变压器剩磁对设备运行的影响与防范措施变压器的剩磁对设备运行的影响主要表现在以下几个方面：
1.饱和磁通引起的损耗：变压器在运行过程中，由于剩磁存在会导致饱和磁通的产生，导致变压器铁芯和线圈中的铁损和铜损增加，从而引起变压器的温升升高。
2.短路故障：剩磁还会影响变压器的绝缘系统，当变压器一次侧出现短路故障时，由于剩磁的存在，会使得短路电流增大，从而导致变压器绝缘系统承受更大的电压和电流，增加了绝缘击穿的风险。
3.电能质量下降：剩磁还会导致变压器输出电压的波形畸变，使得输出电压出现谐波成分增多，电能质量下降，对供电设备和用电设备的正常运行产生影响，甚至导致设备损坏。
针对变压器剩磁对设备运行的影响，可以采取以下防范措施：
1.运行前进行漏磁试验：在变压器投运前，应进行漏磁试验，通过这一试验可以检测变压器剩磁状况，从而及时采取相应措施进行处理，以确保设备的正常运行。
2.使用励磁变压器：为了降低剩磁对设备运行的影响，可以在变压器的一次侧加装励磁变压器，通过调整励磁电流和电压，有针对性地降低剩磁的大小，减小对设备的影响。
3.优化设备绝缘系统：针对变压器短路故障的问题，可以采取优化设备绝缘系统的措施，例如增加绝缘材料的厚度和强度，提高绝缘油的介电强度等，以提高设备的耐受短路故障的能力。
4.定期检测和维护：定期检测变压器的剩磁状况，及时清除剩磁，避免长期积累导致的问题；同时，定期维护变压器的绝缘系统，检测绝缘电阻和介质强度，确保设备运行的安全可靠。
总之，变压器的剩磁对设备运行有一定的影响，但通过合理的防范措施可以减小这一影响，确保设备的正常运行。
大容量变压器试验剩磁的产生原理及消磁措施
【 关键词 】 变压器 ； 剩磁 ； 励磁涌流 ； 保护误动作 ； 反复冲击法 【 中图分类号 】 Ｔ Ｍ ４ ０ ２ 【 文献标识码 】 Ｂ 【 文章编号 】 １ ０ ０ ６ — ４ ２ ２ ２ （ ２ ０ １ ４ ） ２ ４ — ０ ０ ９ ７ — ０ ２
器 合 闸 相 角 的 随 机 性 可 能 使 合 闸 时 铁 心 的 暂 态 磁 通 与 剩 磁 方
引 言
按 照 国家电网公 司 《 输 变 电设 备 状 态 检 修 试 验 规 程 》 要 向 一 致 产 生 叠加 效果 ．造 成铁 心 瞬 间磁 饱 和 而 出现很 大 的 励 磁 涌流 ， 含 有 大量 非 周 期 的 、 高 次 的谐 波 分 量 。 断 路 器 合 闸时 求． 直 流 电 阻试 验 为 大 型 变 压 器 的例 行 试 验 项 目。无 励 磁 调 压
除或 减 小剩 磁 就 是 要 使 铁 心 中有 序 排 列 的 小磁 极 重新 回到 紊
乱 的 自然状 态 ， 目前 主 要 有 以下 几 种 方 法 ：
１ 直流试 验 后剩 磁 的产 生原理及 可能造成 的
上± － ｔ主｝
７ Ｂ舌
２ ． １ 直 流消 磁 法（ 反 向反 复冲 击法 ）
在 变压 器 高压 绕 组 两 端正 向 、反 向 分 别通 入 一 固 定 直 流
电力 变压 器进 行 直 流 试 验 时 ． 直 流 电流 流 过 绕 组 ． 由 于 电
流 的 方 向一 定 。 此 时 的 绕 组 等 同于 一 个 电磁 铁 ， 被 绕组 缠 绕 的

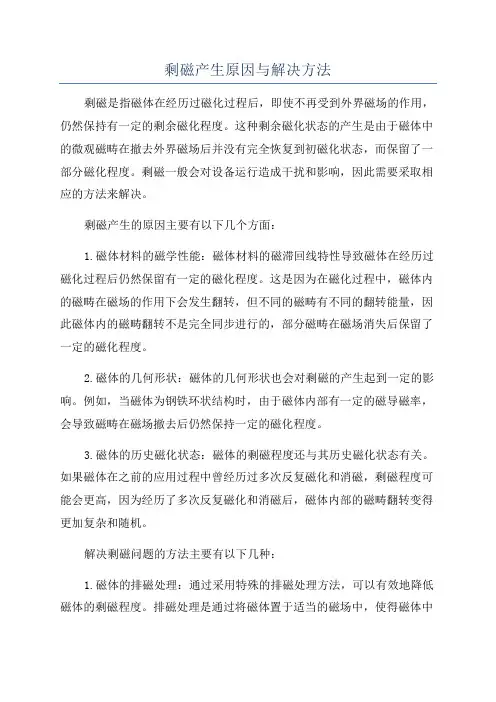

剩磁产生原因与解决方法
剩磁产生原因与解决方法剩磁是指磁体在经历过磁化过程后，即使不再受到外界磁场的作用，仍然保持有一定的剩余磁化程度。
这种剩余磁化状态的产生是由于磁体中的微观磁畴在撤去外界磁场后并没有完全恢复到初磁化状态，而保留了一部分磁化程度。
剩磁一般会对设备运行造成干扰和影响，因此需要采取相应的方法来解决。
剩磁产生的原因主要有以下几个方面：1.磁体材料的磁学性能：磁体材料的磁滞回线特性导致磁体在经历过磁化过程后仍然保留有一定的磁化程度。
这是因为在磁化过程中，磁体内的磁畴在磁场的作用下会发生翻转，但不同的磁畴有不同的翻转能量，因此磁体内的磁畴翻转不是完全同步进行的，部分磁畴在磁场消失后保留了一定的磁化程度。
2.磁体的几何形状：磁体的几何形状也会对剩磁的产生起到一定的影响。
例如，当磁体为钢铁环状结构时，由于磁体内部有一定的磁导磁率，会导致磁畴在磁场撤去后仍然保持一定的磁化程度。
3.磁体的历史磁化状态：磁体的剩磁程度还与其历史磁化状态有关。
如果磁体在之前的应用过程中曾经历过多次反复磁化和消磁，剩磁程度可能会更高，因为经历了多次反复磁化和消磁后，磁体内部的磁畴翻转变得更加复杂和随机。
解决剩磁问题的方法主要有以下几种：1.磁体的排磁处理：通过采用特殊的排磁处理方法，可以有效地降低磁体的剩磁程度。
排磁处理是通过将磁体置于适当的磁场中，使得磁体中的磁畴得以重新排列和翻转，进而降低剩磁程度。
常见的排磁方法有电磁铁法、直流磁铁法以及交流磁铁法等。
2.反磁处理：反磁处理是通过将磁体置于反向磁场中，使得磁体内的磁畴发生部分翻转，从而抵消掉剩磁。
反磁处理适用于对剩磁要求较高的情况，但是对磁体本身也会带来一定的损害，因此需要谨慎使用。
3.磁场隔离：在一些关键的设备和系统中，可以采取磁场隔离的方法来有效解决剩磁问题。
磁场隔离可以通过安装磁屏蔽材料或采取适当的结构设计来实现。
通过隔离外界磁场和设备内部的磁场，可以减少剩磁对设备的干扰。
4. 磁体材料的选择：在设计和选择磁体材料时，可以优先选择具有低剩磁特性的材料。

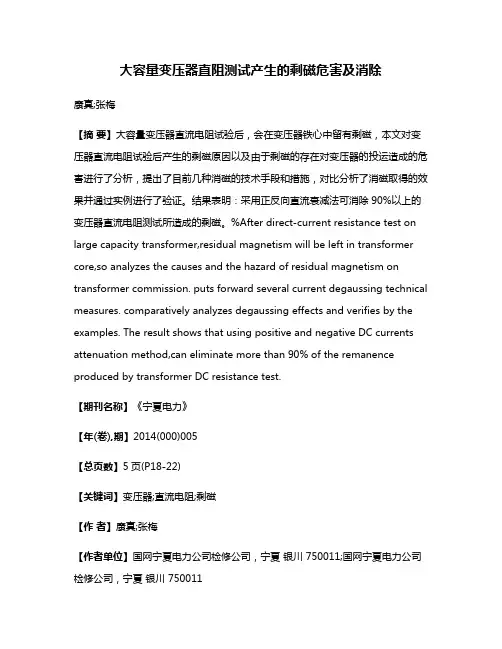

大容量变压器直阻测试产生的剩磁危害及消除
大容量变压器直阻测试产生的剩磁危害及消除康真;张梅【摘要】大容量变压器直流电阻试验后，会在变压器铁心中留有剩磁，本文对变压器直流电阻试验后产生的剩磁原因以及由于剩磁的存在对变压器的投运造成的危害进行了分析，提出了目前几种消磁的技术手段和措施，对比分析了消磁取得的效果并通过实例进行了验证。
结果表明：采用正反向直流衰减法可消除90%以上的变压器直流电阻测试所造成的剩磁。
%After direct-current resistance test on large capacity transformer,residual magnetism will be left in transformer core,so analyzes the causes and the hazard of residual magnetism on transformer commission. puts forward several current degaussing technical measures. comparatively analyzes degaussing effects and verifies by the examples. The result shows that using positive and negative DC currents attenuation method,can eliminate more than 90% of the remanence produced by transformer DC resistance test.【期刊名称】《宁夏电力》【年(卷),期】2014(000)005【总页数】5页(P18-22)【关键词】变压器;直流电阻;剩磁【作者】康真;张梅【作者单位】国网宁夏电力公司检修公司，宁夏银川 750011;国网宁夏电力公司检修公司，宁夏银川 750011【正文语种】中文【中图分类】TM406绕组直流电阻测试是变压器状态检修例行试验的重要项目，对发现变压器绕组接头的焊接质量、分接开关各个接头位置接触是否良好等具有十分重要的意义。

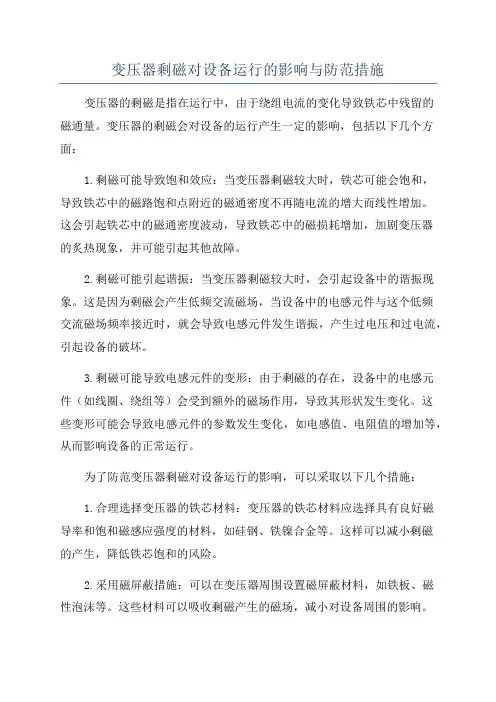

变压器剩磁对设备运行的影响与防范措施
变压器剩磁对设备运行的影响与防范措施变压器的剩磁是指在运行中，由于绕组电流的变化导致铁芯中残留的磁通量。
变压器的剩磁会对设备的运行产生一定的影响，包括以下几个方面：1.剩磁可能导致饱和效应：当变压器剩磁较大时，铁芯可能会饱和，导致铁芯中的磁路饱和点附近的磁通密度不再随电流的增大而线性增加。
这会引起铁芯中的磁通密度波动，导致铁芯中的磁损耗增加，加剧变压器的炙热现象，并可能引起其他故障。
2.剩磁可能引起谐振：当变压器剩磁较大时，会引起设备中的谐振现象。
这是因为剩磁会产生低频交流磁场，当设备中的电感元件与这个低频交流磁场频率接近时，就会导致电感元件发生谐振，产生过电压和过电流，引起设备的破坏。
3.剩磁可能导致电感元件的变形：由于剩磁的存在，设备中的电感元件（如线圈、绕组等）会受到额外的磁场作用，导致其形状发生变化。
这些变形可能会导致电感元件的参数发生变化，如电感值、电阻值的增加等，从而影响设备的正常运行。
为了防范变压器剩磁对设备运行的影响，可以采取以下几个措施：1.合理选择变压器的铁芯材料：变压器的铁芯材料应选择具有良好磁导率和饱和磁感应强度的材料，如硅钢、铁镍合金等。
这样可以减小剩磁的产生，降低铁芯饱和的风险。
2.采用磁屏蔽措施：可以在变压器周围设置磁屏蔽材料，如铁板、磁性泡沫等。
这些材料可以吸收剩磁产生的磁场，减小对设备周围的影响。
3.限制变压器的残余磁通：可以通过选择合适的变压器设计参数，如合理选择绕组匝数、控制变压器的工作电流等，来减小变压器的剩磁水平。
4.安装滤波电路：可以在变压器的输入端或输出端安装滤波电路，用于过滤剩磁产生的低频交流磁场，减小剩磁对设备的谐振影响。
5.定期检测和处理剩磁：应定期对变压器进行剩磁测试，及时发现和处理剩磁问题。
可以采用剩磁消除装置，如短路绕组、消磁绕组等，来消除剩磁。
总之，变压器的剩磁对设备的运行具有一定的影响，但通过合理选择变压器材料、采取磁屏蔽措施、限制剩磁、安装滤波电路以及定期检测和处理剩磁等措施，可以有效减小剩磁产生的不良影响，保障设备的正常运行。
大型变压器剩磁剩磁产生、对重瓦斯保护的影响和剩磁的消除
大型变压器剩磁对重瓦斯保护的影响和剩磁的消除李广瑞张春军（天津国华盘山发电有限责任公司）摘要：天津国华盘山发电有限责任公司（以下简称盘电），2005年内在两台主变压器共发生5次因为剩磁造成主变压器充电不成功的事件，文中介绍了发生此类问题的原因和采取措施、以及消除剩磁的方法和注意事项。
关键词：变压器；剩磁；重瓦斯。
盘电共有主变压器两台，均为保定变压器厂1992年生产的3×210000 kVA单相变压器，并于1995－1996年相继投入运行，变压器型号为：DFP-210000/500变压器的冷却方式为：强迫油循环风冷，变压器的接线方式为：Y-0/△-11 变压器的额定电流：661.33/10500A，变压器的空载损耗为：0.18％.变压器的额定电压为：550/3/20kV. 系统运行方式：发变组以3/2接线方式（即三台断路器连接两个电气元件的连接方式）接入500kV系统，当发变组检修时，使用5021-6刀闸作为断开点，不影响系统在盘电的合环运行。
出于考虑发电机组正常并解列时，不至于影响厂用电源的正常供电，在发电机－变压器之间，加装了负荷开关实现发电机的并网与解列。
当发变组由检修转运行时，先断开5022和5021开关，合上5021-6刀闸，然后操作合入5021开关，称为主变压器反充电。
（接线简图如图1）1.盘电2#主变充电过程中掉闸经过、数据统计：1.1、2005年2月28日，#2主变检修后的预防性试验结束，试验结果各项电气试验数据均符合试验规程的要求（试验报告略）23：17合入5021开关给#2主变充电后，5021开关三相跳闸，“#2主变B相重瓦斯动作”信号发出，保护盘有“#2主变B相重瓦斯动作”掉牌,#2主变外观检查无异常。
23：35拉开5021－6刀闸后，检查三相瓦斯继电器内无气体，观察窗内油颜色正常，接线盒密封良好无受潮痕迹，二次回路绝缘电阻测试合格；变压器本体：三相本体状况良好，无渗漏油，油位、油温指示正常；冷却器检查：冷却器工作正常无渗漏油；油枕检查：主变本体油枕呼吸器管路畅通无结冰堵塞现象，油枕无渗漏油；变压器油色普分检查#2主变瓦斯继电器没有气体，对主变A、B、C三相油色谱检查均未见异常。
剩磁对大型变压器试验后的影响及消除方法浅议
剩磁对大型变压器试验后的影响及消除方法浅议【摘要】阐述了大型变压器在预防性后，由于试验设备使用不当，或试验顺序不正确，会在变压器铁芯内造成大量剩磁的存在，给变压器其他试验及倒送电造成冲击影响。
本文主要讨论剩磁产生的原因及消除剩磁的方法。
目前在各个厂家中采取了很多不同的措施,这里对采用的几个措施进行了原理上的阐述,并对它们进行了一些比较分析。
【关键词】变压器冲击;励磁涌流;预防性试验;剩磁;消磁张家港华兴电厂为2台9FA燃气－蒸汽联合循环发电机组，发电机（390H）采用美国GE公司设备，220KV升压站采用SF6气体绝缘组合电器（GIS），为双母线带母联方式。
GIS和主变压器的联络采用220KV高压电缆连接并采用直埋的方式，主变正常运行变比为236KV/19KV，容量为480MV A，发电机出口带开关，作为单元机组与系统的并网点。
主变在每次检修工作后，需倒送电正常，给机组辅机供电后，机组才具备启动条件。
在国内9FA燃气－蒸汽联合循环发电机组中，基本都采用这种系统模式，优点是适合机组频繁启动。
但是也存在缺点，在每次检修试验后，设备受电过程中，都存在变压器冲击，常导致差动保护动作，倒送电失败。
特备是大型电力变压器在进行直流电阻测量时，为了缩短测试时间，获得准确的测试数据，往往在绕组中通入较大的直流电流，使变压器铁芯达到磁饱和的状态，减小感抗的影响，如此一来，会在变压器铁芯内造成大量剩磁的存在，给变压器其他试验及冲击造成影响。
本文主要讨论剩磁产生的原因及消除剩磁的方法。
华兴电力有限公司#1机组检修，检修过程中，主变做了预防性试验，试验内容包括：介质损耗、直流电阻测量等项目。
机组检修后，按照GE9F燃气机组的开机方式，主变首先合闸受电。
在#1主变合闸时，主变差动（A相）保护动作，合闸失败。
对变压器进行全面检查，包括油样化验、瓦斯继电器检查、检修试验数据复审，均未发现异常。
根据波形分析，波形出现明显的间断，是很典型的励磁涌流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大容量变压器剩磁的产生及消磁措施
一、剩磁的产生原因
变压器例行试验中要进行绕组直流电阻测试。
为缩短试验时间，有时还须采用较大电流的测试方法。
当变压器线圈通过直流电流时，将会产生磁场。
一般来说，处于磁场中的铁磁元件,其磁感应强度B不是磁场强度 H 的单值函数，存在磁滞曲线，如图1所示：
图1
因此，当直阻测试完成并经过了放电后，虽然电流已降为0，但是变压器内铁磁元件还可能存在不同程度的剩磁。
电流越大、测试时间越长，剩磁量也就越大。
二、剩磁可能造成的危害
如变压器剩磁量较大时,空载充电将导致励磁涌流过大,产生较大的电动力,引起主变线圈、器身振动形成油流涌动,致使变压器内部的油液面波动增大,严重时可能触发重瓦斯保护动作。
对于剩磁触发造成的重瓦斯保护动作的现象，一般表现为瓦斯继电器内无气体，油颜色正常，电气性能试验及油色谱无异常。
三、消除剩磁的措施
1、直流消磁法（反向反复冲击法）
在变压器高压绕组两端正向、反向分别通入直流电流, 并不断
减小, 以缩小铁心的磁滞回环, 从而达到消除剩磁的目的。
图2
现场根据仪器情况，可选用5A、1A电流档位进行反向反复冲击消磁。
也可购置专用变压器消磁仪进行消磁。
2、交流消磁法
给变压器用一个较低电压等级的电压充电，降低铁心磁通m的峰值, 从而达到减小励磁电流的目的。
3、主变压器选用软磁材料
软磁材料是指具有低矫顽力和高磁导率的磁性材料,有着易磁化, 也易退磁的特性。
变压器铁芯所用的硅钢就是软磁材料的一种，在变压器订购合同及入厂监造中，应加强质量把关。
四、大容量变压器停电检修、试验消除剩磁的建议
1、高中压绕组直阻测量，宜选择5A及以下的档位测量。
如确系测试时间过长要使用大电流档，测试完成后应进行消磁；
2、现场消磁可采用直流消磁法或专用变压器消磁仪；
3、合理安排检修时间。
主变停电后须尽快完成解头及试验，避免例行试验完成后不久即投入主变运行；
4、合理设置变压器重瓦斯的保护定值，防止出现误动作；
5、尽快购置变压器专用消磁装置，或选用直阻消磁一体机。
