2020年中考物理复习专题04 透镜成像(检测卷)(解析版)
专题04 透镜成像检测卷（时间40分钟，共100分）一、选择题（每小题2.5分，共30分）1.下面的光学设备中，利用了图中原理的是（）。
A．投影仪；B．放大镜；C．照相机；D．潜望镜【答案】C。
【解析】从图中可知，凸透镜成像是倒立、缩小的实像。
从给出的四个答案看，只有照相机的成像原理和图中给出的相同，故正确答案是C。
2.将一凸透镜正对太阳，可在距透镜20cm处得到一个最小、最亮的光斑。
若将一个物体放在此透镜前30cm处，则可在透镜另一侧得到（）。
A.倒立、缩小的实像；B.正立、缩小的实像；C.倒立、放大的实像；D.正立、放大的虚像【答案】C。
【解析】在距透镜20cm处得到一个最小、最亮的光斑，说明此透镜的焦距是20cm；如果物体放在透镜前30cm处，物距在焦距和2倍焦距之间，根据透镜成像规律，物体应该成倒立、放大的实像。
所以，正确答案是C。
3.下列关于透镜的描述，错误的是（）。
A．放大镜看报纸可以看到放大的字；B．教室使用投影仪可以在屏幕上形成正立、放大的虚像；C．用手机拍照，物和镜头的距离需要大于镜头的二倍焦距；D．近视眼可以用凹透镜矫正【答案】B。
【解析】用放大镜看物体时，物距小于焦距，放大镜成正立、放大的虚像；故放大镜看报纸可以看到放大的字，故A正确。
在2f＞u＞f，情况下，凸透镜成倒立、放大的实像，应用于幻灯机和投影仪，故使用投影仪时，看到屏幕上所成的是倒立放大的实像，虚像无法再屏幕上接收下来，故B错误。
用照相机照相时，物体在凸透镜的二倍焦距以外，成倒立缩小的实像，故C正确。
近视眼是晶状体变厚，折光能力变强，像成在视网膜的前方，利用凹透镜的发散作用使像成在视网膜上，故D正确。
所以，说法错误的是B，答案是B。
4.一凸透镜的焦距为15cm，在主光轴上将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是( )。
A.像变大，像距变大；B.像变小，像距变小；C.像变大，像距变小；D.像变小，像距变大【答案】B。
【解析】透镜焦距是15cm，蜡烛从20cm处逐渐移动到40cm处，此过程物距逐渐增大，像逐渐变小，像距逐渐变小。
故正确答案是B。
5.把一瓶矿泉水放在物理课本上，看到的情景如图所示，下列光学设备中，成像情况与它相同的是（）。
A．放大镜；B．投影仪；C．照相机；D．近视眼镜【答案】A。
【解析】装有水的矿泉水瓶是一个圆柱形，有水的矿泉水瓶就构成了一个凸透镜。
若物体在凸透镜的1倍焦距以内时，成一个正立、放大的虚像，故此时能看到一个正立放大的虚像，它与放大镜成像情况相同，故A正确。
投影仪、照相机所成的像均是实像，故B、C错；近视眼镜是凹透镜，成像原理肯定不同。
故正确答案是A。
6.下列说法正确的是（）。
A．在“小孔成像”的实验中，离小孔越近的物体所成的像一定越大；B．游泳运动员在平静的水面下看到游泳池边的物体可能变矮了；C．蜡烛经凸透镜成像时，当蜡烛靠近透镜，蜡烛的像一定远离透镜；D．小球沿水平方向运动，它在平面镜中的像可能沿竖直方向运动【答案】A。
【解析】A．在“小孔成像”的实验中，离小孔越近的物体所成的像一定越大；此说法正确。
小孔成像的规律是：倒立的实像，当光屏与小孔位置不变时，物距小孔越近，像就越大。
B．游泳运动员在平静的水面下看到游泳池边的物体可能变矮了；此说法错误。
在水下看水上的物体，像游泳池边的物体，应该是变大了，不是变小了。
C．蜡烛经凸透镜成像时，当蜡烛靠近透镜，蜡烛的像一定远离透镜；此说法错误。
凸透镜成像时，物距逐渐减小时，像距会发生变化，但要看物距在焦距以外还是焦距以内；在焦距以外时，像距逐渐变大；在焦距以内时，像距逐渐变小。
D．小球沿水平方向运动，它在平面镜中的像可能沿竖直方向运动；此说法错误。
平面镜成像规律是：像与物等大、对称、反向的虚像；故小球在水平方向运动时不可能在平面镜中的像沿竖直方向运动。
此题正确答案是A。
7.小明拿着放大镜，伸直手臂，通过放大镜观察远处的景物，看到的是景物的（）。
A．正立放大的像；B．倒立放大的像；C．倒立缩小的像；D．正立缩小的像【答案】C。
【解析】小明拿着放大镜（凸透镜），伸直手臂，通过放大镜观察远处的景物，一定是物距大于2倍焦距，这时看到的景物一定是倒立缩小的实像。
故，此题答案是C。
8.近期流行一种“自拍神器”给旅行者自拍带来了方便。
如图所示，与直接拿手机自拍相比，利用自拍杆可以（）。
A．增大像距；B．增大取景范围；C．增大人像的大小；D．缩短景物到镜头距离【答案】B。
【解析】用“自拍神器”的目的是增大物距，让自拍者在相机中的取景范围扩大。
故，正确答案是B。
9.某凸透镜焦距为15cm，若将一物体放在此凸透镜前25cm处，则可在透镜另一侧得到一个（）。
A. 倒立、放大的实像；B. 倒立、缩小的实像；C. 正立、放大的虚像；D. 正立、缩小的实像【答案】A。
【解析】凸透镜焦距为15cm，如果物体放在凸透镜前25cm处，物距在一倍焦距和2倍焦距之间；根据凸透镜成像规律，此时凸透镜所成的像一定是倒立、放大的实像。
所以，正确答案是A。
10.拿一副远视眼镜放在凸透镜前，如图所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是（）。
A．将蜡烛靠近凸透镜；B．将光屏靠近凸透镜；C．将光屏远离凸透镜；D．将光屏和蜡烛同时靠近凸透镜【答案】C。
【解析】远视眼睛是凸透镜，如果用一副远视眼镜放在凸透镜前，光屏上出现烛焰清晰的像，这说明经过两次会聚才可以在光屏上得到清晰的像；移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，光屏应该向后移动，也就是加大像距。
所以，正确答案是C。
11.某人只能看清远处的物体，看不清近处的物体，关于该人的视力情况，下列说法正确的是（）。
A．远视眼，用凸透镜矫正；B．远视眼，用凹透镜矫正；C．近视眼，用凸透镜矫正；D．近视眼，用凹透镜矫正【答案】A。
【解析】某人只能看清远处的物体，看不清近处的物体，说明此人是远视眼，需要佩戴远视眼镜，也就是凸透镜。
故，正确答案是A。
12.在“探究凸透镜成像规律的实验”中，小红调节蜡烛，凸透镜和光屏的位置，在光屏上成清晰的像如图所示，下列说法正确的是（）。
A．教学中使用的投影仪就是利用了图中的成像规律；B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像；C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像；D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像。
【答案】B。
【解析】从图中可以看出，凸透镜在光屏上所成的像是倒立、缩小的实像；此时，蜡烛在题图的2倍焦距以外，像距小于物距。
由此可以回答上面四个选项。
A．教学中使用的投影仪就是利用了图中的成像规律；此说法错误。
投影仪成像是放大的实像，和此实验不符。
B．换上焦距小一些的凸透镜，只将蜡烛向右适当移动就能在光屏上接收到清晰的像；此说法正确。
如果换上焦距小一些的透镜，物体距离2倍焦距位置更远一些，要想在光屏上重新成像，需要把蜡烛移近透镜即可。
C．如果使蜡烛向左移动，光屏需要向右移动才能接收到清晰的像；此说法错误。
如果使蜡烛向左移动，所成的像会更小，光屏应像左移动。
D．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像；此说法错误。
因为光路是可逆的，如果把蜡烛和光屏对调，光屏上照样可以得到清晰的像。
故，正确答案是B。
二、填空题（每空2分，共34分）13.在“探究凸透镜成像的规律”实验中，先将蜡烛焰、凸透镜、光屏的中心调到同一水平线上，然后将凸透镜固定在光具座上50cm处，将点燃的蜡烛放置在光具座上30cm处，然后再移动光屏在光屏上得到烛焰清晰的像，再将蜡烛向凸透镜移近几厘米，应向（选填“靠近”或“远离”）凸透镜方向移动光屏，才有可能再次在光屏上得到烛焰清晰的像；又将蜡烛移至光具座上43cm 处，无论怎么移动光屏，都不能在光屏上得到烛焰清晰的像。
由此可以推断该凸透镜焦距的范围，该范围的最大值小于cm。
【答案】远离、20。
【解析】如果将凸透镜固定在光具座上50cm处，将点燃的蜡烛放置在光具座上30cm处，此时物距为20cm；移动光屏并在光屏上得到烛焰清晰的像时，此时成像为倒立的实像；如再将蜡烛向凸透镜移近几厘米，物距将减小，必然会是所成的像增大，像距变大，这时应将光屏远离凸透镜才能在光屏上呈现清晰的像。
如果将蜡烛放在光具座的43cm处，无论怎么移动光屏都不能得到烛焰清晰的像，说明凸透镜焦距大于7cm，而凸透镜的焦距必须小于20cm。
故凸透镜焦距的最大值小于20cm。
故，此题答案是：远离、20。
14.近视眼看不清远处的物体，是因为物体的像落在视网膜的方（选项“前”或“后”），需要佩戴加以矫正（选填“凸透镜”或“凹透镜”）。
【答案】前、凹透镜。
【解析】近视眼看不清远处的物体，是因为物体成像在视网膜前方；也说明晶状体会聚光的能力太强，需要佩戴凹透镜进行矫正。
故，答案是：前、凹透镜。
15.如图所示，用焦距为5cm的凸透镜进行了如下实验操作：将蜡烛放在A处时，位于P处（图中未画出）的光屏上得到了清晰的缩小像；保持透镜位置不变，向右移动蜡烛至B处，再将光屏从P处移至另一位置得到清晰的放大像，则两次所成的像都是立的，P位于A的侧，上述过程中光屏是向侧移动的，用刻度表示透镜在光具座上的位置：。
【答案】倒、右、右、55-60。
【解析】凸透镜要想成像灶光屏上，所成的像必然是实像，实像都是倒立的；此时光屏一定在A点右侧；如果蜡烛在光具座的B点，移动光屏后能得到清晰放大的实像，此时光屏必然向右移动。
B处的物距一定大于5cm，小于10cm；此时透镜应在55-60之间。
答案是：倒、右、右、55-60。
16.探究凸透镜成像规律时，应调节烛焰和光屏中心位于凸透镜的上。
当蜡烛距凸透镜30.0cm时，在光屏上成一个等大的实像，则凸透镜的焦距是cm；将蜡烛远离透镜移动到适当位置，要在光屏上成清晰的像，就将光屏向（远离/靠近）透镜方向移动。
【答案】中心线、15、靠近。
【解析】在探究凸透镜成像规律时，应调节烛焰和光屏中心位于凸透镜的中心线上。
当蜡烛距凸透镜30.0cm时（此时物距大于2倍焦距），在光屏上成一个等大的实像，则凸透镜的焦距是15cm；将蜡烛远离透镜移动到适当位置，要在光屏上成清晰的像，就将光屏向靠近透镜方向移动。
答案是：中心线、15、靠近。
17.由于长时间过度使用手机，导致青少年未老先衰，新型疾病“手机老花眼”患者剧增，患者主要表现为观察近处物体不清晰，此疾病的形成原理与下面（选填“甲”或“乙”）图相符，应配戴（选填“凹”或“凸”）透镜，予以矫正。
【答案】甲、凸。
【解析】“老花眼”是远视眼病，近处的物体看不清楚，这主要是近处物体成像在视网膜的后方，如甲图所示；此时需要佩戴凸透镜进行矫正。
2020年全国中考物理试题分类(5)——透镜成像规律(含解析)
2020年全国中考物理试题分类（5）——透镜成像规律一．选择题（共25小题）1．（2020•淄博）红外半球摄像头通过捕捉红外线增强夜晚监控效果。
下列关于该摄像头的说法正确的是（）A．摄像头相当于一个凹透镜B．摄像头捕捉到的红外线是红色的光C．被监控的物体在摄像头二倍焦距以外D．摄像头的成像特点与投影仪相同2．（2020•广西）爱护眼睛，预防近视。
近视眼矫正的方法是配戴（）A．凸面镜B．凹面镜C．凸透镜D．凹透镜3．（2020•绵阳）如图所示，在“探究凸透镜成像规律”的实验中，凸透镜焦距是10cm，蜡烛放在A处，位于C处的光屏（图中未画出）上得到了清晰的像；保持透镜位置不变，将蜡烛移到B处，移动光屏再次得到清晰的像。
关于光屏移动的方向和移动距离L屏与蜡烛移动距离L烛的大小关系，正确的是（）A．向右移动光屏，L屏＜L烛B．向左移动光屏，L屏＜L烛C．向左移动光屏，L屏＞L烛D．向右移动光屏，L屏＞L烛4．（2020•鄂尔多斯）新冠肺炎疫情期间，全国掀起了“停课不停学”的网络在线课堂热潮。
下列有关网课的说法，错误的是（）A．老师对着摄像头，学生可以看到老师，说明摄像头的成像特点与投影仪相同B．学生从手机上看到多彩的画面是由红、绿、蓝三种色光混合而成的C．老师随机提问与学生互动交流的过程，利用了声能传递信息D．学生在听课时关闭门窗，是在传播过程中减弱噪声5．（2020•百色）如图所示是我们看远处物体的示意图，来自远处物体的光经过眼睛晶状体后在视网膜上形成（）A．正立、缩小的实像B．正立、缩小的虚像C．倒立、缩小的实像D．倒立、缩小的虚像6．（2020•西宁）小明在房间里进行探究凸透镜成像特点的情景如图所示。
保持蜡烛的位置不变，只移动透镜，小明发现透镜在A、B两处时，墙壁上都能得到清晰的像，则两次所成的像（）A．都是正立的B．都是虚像C．透镜在B处时墙上成的像较大D．透镜在A处时墙上成的像较大7．（2020•内江）受新冠疫情的影响，春季开学前，许多地区开展了“停课不停学”的网课学习。
2020年中考物理复习：透镜及其应用 专项练习题【答案+解析】
2020年中考物理复习：透镜及其应用专项练习题一、单选题1.下图的四幅图，分别表示近视眼成像情况和矫正做法的是（）A．②①;B．③①;C．②④;D．③④.2.某同学在做“研究凸透镜成像规律”的实验，当他把光屏移到距凸透镜如图所示的位置时，刚好在光屏上呈现清晰的像，则该像的性质表述正确的是（）A．正立放大的实像B．倒立放大的实像C．倒立缩小的实像D．一定是倒立的实像，但放大或缩小无法确定3.下列说法中错误的是（）A．眼睛能看到呈现在光屏上的像B．有的虚像看的见，有的虚像看不见C．眼睛可以直接看到凸透镜所成的实像D．眼睛既能看到实像，也能看到虚像4.显微镜物镜所成的像相当于下列哪种光学元件所成的像（）A．照相机B．投影仪C．放大镜D．近视眼5.关于实像和虚像，下列说法正确的是（）A．实像能用光屏承接到，虚像不能B．虚像是人的幻觉，并没有光线进入人眼，实像则相反C．实像一定是由光的折射现象形成的，虚像一定是由光的反射现象形成的D．实像有放大的，也有缩小的，而虚像都是放大的6.如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰倒立缩小的像．将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小．则（）A．凸透镜位于a点左侧B．凸透镜位于b点右侧C．蜡烛在a点时，物距大于一倍焦距小于二倍焦距D．蜡烛在b点时，像距大于二倍焦距7.下列透镜中，对光有会聚作用的有（）A．一种B．两种C．三种D．四种二、填空题8.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个________，我们看到的实际上是一个________（选填“放大”或“缩小”）的________（选填“实像”或“虚像）9.用放大镜去查看地图，地图与凸透镜之间的距离应_______焦距（选填“大于”或“小于”或“等于”），看到的像是_______像（选填“实”或“虚”）.10.显微镜的物镜焦距 ______ ，目镜焦距 ______ ．放大倍数等于 ______ 与 ______ 的乘积．11.近视眼只能看清______ 的物体，看不清______ 的物体．产生近视眼的原因是晶状体太。

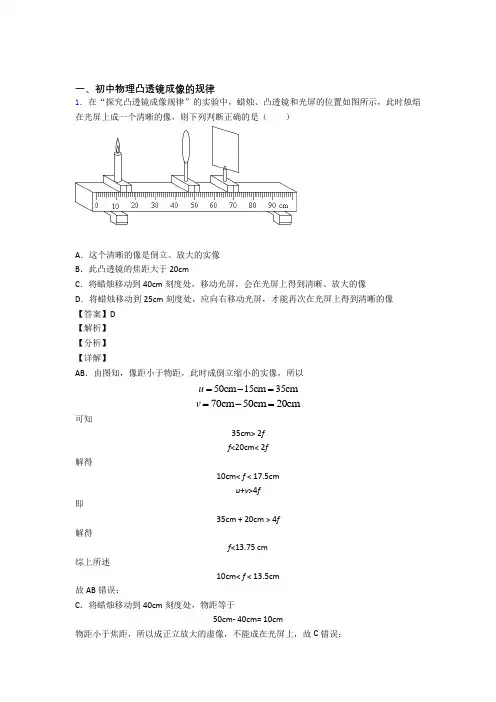

2020-2021中考物理专题《凸透镜成像的规律》综合检测试卷含答案
一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，此时烛焰在光屏上成一个清晰的像，则下列判断正确的是（）A．这个清晰的像是倒立、放大的实像B．此凸透镜的焦距大于20cmC．将蜡烛移动到40cm刻度处，移动光屏，会在光屏上得到清晰、放大的像D．将蜡烛移动到25cm刻度处，应向右移动光屏，才能再次在光屏上得到清晰的像【答案】D【解析】【分析】【详解】AB．由图知，像距小于物距，此时成倒立缩小的实像，所以u=-=50cm15cm35cmv=-=70cm50cm20cm可知35cm> 2ff<20cm< 2f解得10cm< f < 17.5cmu+v>4f即35cm + 20cm > 4f解得f<13.75 cm综上所述10cm< f < 13.5cm故AB错误；C．将蜡烛移动到40cm刻度处，物距等于50cm- 40cm= 10cm物距小于焦距，所以成正立放大的虚像，不能成在光屏上，故C错误；D ．将蜡烛移动到25cm 刻度处，物距减小，像距将变大，像也变大，所以应向右移动光屏，故D 正确。
故选D 。
2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（ ）A ．凹透镜成的像B ．凸透镜成的像C ．凹面镜成的像D ．凸面镜成的像【答案】C【解析】【详解】AB ．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C ．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D ．凸面镜成正立、缩小的虚像．不符合题意．3．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C正确；f>，若保持凸透镜位置不变，将蜡烛放在45 cm刻度线处，此时D．由题意可知10cm<，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D错误．u=，u f5cm4．将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式A．f＜6cm B．6cm＜f＜18cmC．9cm＜f＜12cm D．18cm＜f＜24cm【答案】C【解析】【分析】【详解】当物距为6cm时，成放大的虚像，所以f＞6cm．当物距等于18cm时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm＜f＜18cm．当物距等于24cm时，成缩小的实像，所以24cm＞2f，则f＜12cm．故：9cm＜f＜12cm，C符合题意．选C．【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．5．如图所示，将点燃的蜡烛放在距凸透镜20cm处时，在另一侧距凸透镜20cm处的光屏上出现了一个与烛焰等大的清晰像，若保持蜡烛的位置不变，更换一个焦距为15cm的凸透镜，要想在屏上出现清晰像，下列操作可行的是A．使屏远离透镜B．使屏靠近透镜C．使屏向上移动D．使屏向下移动【答案】A【解析】【详解】根据题意，当物距20cm时，在另一侧距凸透镜20cm处的光屏上可以得到一个与蜡烛等大的像，由凸透镜成像规律知，此时u=v=2f=20cm，则焦距为f=10cm；更换凸透镜焦距为15cm时，15cm＜20cm＜30cm，即蜡烛在凸透镜一倍焦距和二倍焦距之间，此时凸透镜成倒立、放大的实像，像距为v＞2f=30cm，则屏应远离透镜才能出现清晰像．故A正确．6．在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜左侧某一位置，把光屏放在凸透镜的右侧，然后移动光屏，恰好在凸透镜右侧26cm 处的光屏上出现一个倒立缩小的像，则（ ）A ．焦距可能是8cmB ．若将此蜡烛移至凸透镜前10cm 处时，将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像C ．若将此蜡烛移至凸透镜前10cm 处，然后将蜡烛逐渐靠近凸透镜的过程中，像的大小会变小D ．若将此蜡烛移至凸透镜前10cm 处，然后把凸透镜往右移动2f ，所成的像也会往右移动，且移动距离小于2f【答案】C【解析】【详解】A ．根据凸透镜的成像规律可知，在光屏上出现一个倒立缩小的像，那么像距符合关系式2f v f <<，因为26cm v =，所以26cm 2f f <<，可解得13cm 26cm f <<所以焦距不可能是8cm ，A 项不合题意；B ．若将此蜡烛移至凸透镜前10cm 处时，由于13cm 26cm f <<，这时物距小于一倍焦距，在凸透镜的右侧是不能成像的，B 项不合题意；C ．若将此蜡烛移至凸透镜前10cm 处，然后将蜡烛逐渐靠近凸透镜的过程中，根据凸透镜的动态成像规律可知，像的大小会变小，选项C 符合题意；D ．若将此蜡烛移至凸透镜前10cm 处，然后把凸透镜往右移动2f ，这个过程分两个阶段，物距还在小于一倍焦距时，所成的虚像往左移动到无穷远处，当物距大于一倍焦距后，会成实像，所成的实像会从右端无穷远处往左移动，D 项不合题意。
专题04凸透镜成像规律-5年(2019-2023)中考1年模拟物理分项汇编
专题04 凸透镜成像规律（5）小明认为凸透镜成像的规律还可能与凸透镜的直径有关；若要验证其猜想，则可在题表中选取编号为两个凸透镜进行实验验证。
【答案】实像上10 C ①、①【详解】（1）[1]如图甲所示，物距小于像距，此时烛焰在光屏上成放大的像，为投影仪的成像原理，成倒立、放大的实像。
（2）[2]一段时间后，蜡烛越烧越短，此时烛焰的像在光屏上方呈现，为了使烛焰的像移到光屏中央可以将蜡烛上移，使得烛焰，透镜的光心和光屏中央在同一水平直线上。
（3）[3]由甲图可知，此时物距小于像距，为投影仪的成像原理，此时物距为15.0cm，在一倍到两倍焦距之间，像距为30.0cm，像距在两倍焦距之外，根据表格可知，小明选的凸透镜焦距为10cm。
（4）[4]将蜡烛换成F字光源，调整了光源和光屏的位置，在光屏上仍可观察到清晰的像，此时物距大于像距，为照相机的成像原理，成倒立、缩小的实像，故ABD不符合题意，C符合题意。
故选C。
（5）[5]若要验证凸透镜成像的规律还可能与凸透镜的直径有关，则需要控制凸透镜的焦距相等，故可在题表中选取编号为①、①两个凸透镜进行实验验证。
2．（2022·广东·统考中考真题）如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰立的实像。
利用这一成像规律可制成（选填“照相机”、“投影仪”或“放大镜”），若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应（选填“变大”“变小”或“不变”）。
【答案】倒照相机不变【详解】[1][2]由图可知，物距大于像距，即电子蜡烛位于凸透镜的二倍焦距之外，凸透镜成倒立、缩小的实像，照相机的成像原理与之相同。
[3]凸透镜成像性质是由物距所决定的，实验中保持蜡烛和光屏的位置不变，仅更换焦距相同、尺寸更大的凸透镜，相当于物距大小不变，此时光屏上所成像的大小不变。
3．（2022·广东·统考中考真题）题22图甲为部分电磁波的频率分布示意图。
2020-2021中考物理专题训练---凸透镜成像的规律题分类附答案解析
一、初中物理凸透镜成像的规律1．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立缩小的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像【答案】A【解析】【分析】【详解】A．由题意可知，物体经凸透镜后成的是实像。
物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；B．根据凸透镜成像的规律可知10cm＞2ff＜5cm①此时像成在一倍焦距和二倍焦距之间，即f＜6cm＜2f3cm＜f＜6cm②综合①②得3cm＜f＜5cm故B错误；C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；D．当蜡烛到透镜的距离是4cm时，如果3cm＜f＜4cm物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。
故选A。
2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．4．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A．只有①和③B．只有②和④C．只有②和③D．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <；综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A 、B 、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．6．在探究凸透镜成像规律的实验中，小欢同学先将点燃的蜡烛放在凸透镜左侧某一位置，把光屏放在凸透镜的右侧，然后移动光屏，恰好在凸透镜右侧26cm 处的光屏上出现一个倒立缩小的像，则（ ）A ．焦距可能是8cmB ．若将此蜡烛移至凸透镜前10cm 处时，将光屏远离凸透镜方向移动一段距离，光屏上才会出现倒立放大实像C ．若将此蜡烛移至凸透镜前10cm 处，然后将蜡烛逐渐靠近凸透镜的过程中，像的大小会变小D ．若将此蜡烛移至凸透镜前10cm 处，然后把凸透镜往右移动2f ，所成的像也会往右移动，且移动距离小于2f【答案】C【解析】【详解】A ．根据凸透镜的成像规律可知，在光屏上出现一个倒立缩小的像，那么像距符合关系式2f v f <<，因为26cm v =，所以26cm 2f f <<，可解得13cm 26cm f <<所以焦距不可能是8cm ，A 项不合题意；B ．若将此蜡烛移至凸透镜前10cm 处时，由于13cm 26cm f <<，这时物距小于一倍焦距，在凸透镜的右侧是不能成像的，B 项不合题意；C ．若将此蜡烛移至凸透镜前10cm 处，然后将蜡烛逐渐靠近凸透镜的过程中，根据凸透镜的动态成像规律可知，像的大小会变小，选项C 符合题意；D ．若将此蜡烛移至凸透镜前10cm 处，然后把凸透镜往右移动2f ，这个过程分两个阶段，物距还在小于一倍焦距时，所成的虚像往左移动到无穷远处，当物距大于一倍焦距后，会成实像，所成的实像会从右端无穷远处往左移动，D 项不合题意。
2020年河南中考物理试卷(解析版)
2020年河南中考物理试卷（解析版）一、填空题（本大题共6小题，共14分）1.我国宋代科学家沈括在《梦溪笔谈》中明确指出，指南针所指的方向“常微偏东，不全南也”人们把指南针指南的磁极叫 极，地磁场的 极在地理的南极附近．2.如图所示，将正在发声的音叉插入水中，会看到水花飞溅，这说明声音是由物体 产生的．频率为的音叉和频率为的音叉中， （选填“”或“”）音叉声音的音调较高．3.公安交通管理部门要求驾驶员和乘客必须使用安全带，如图所示．汽车匀速行驶时，坐在座位上的乘客相对于汽车是 的．如果不系安全带，汽车一旦发生碰撞突然停止运动，乘客由于 继续向前运动，就会与车身发生碰撞，对人身造成伤害．行驶的汽车受到碰撞停止运动，说明力可以改变物体的 ．河南交警提醒你请系好安全带4.用毛皮摩擦过的橡胶棒由于得到电子而带 电．用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箱片由于带同种电荷互相 而张开．5.如图所示的电路中，电阻为，电源电压不变．把““的小灯泡接在间，间接电流表，闭合开关，小灯泡正常发光，则电源电压为 ，电流表的示数为 ．如果把这个小灯泡接在间，间接电压表，闭合开关，若灯丝电阻与正常发光时相同，则电压表的示数为 ．6.在通常情况下，许多物质的密度、沸点、凝固点、比热容等都是稳定不变的．这些稳定不变的物理量既是物质的基本属性，也是自然界平衡与和谐的本质反映．假如这些物理量发生改变，我们生产、生活中的许多现象就会发生变化．请仿照示例，就任一物理量发生改变，提出一个相关的物理问题，并做出合理的猜想．【示例】问题：如果水的密度变小，轮船的吃水深度将如何变化？猜想：轮船的吃水深度将增加．问题： ？猜想： ．二、选择题（本大题共8小题，每小题3分，共24分）7."霜降”是中国传统的二十四节气之一，霜的形成属于（ ）A.凝固B.液化C.凝华D.升华8.在图所示的工具中，使用时属于费力杠杆的是（ ）A.瓶盖起子B.食品夹C.起钉锤D.核桃夹9.随着科学技术的进步，我国在航天领域取得了举世瞩目的成就，对宇宙的探索在不断深入．以下所述的航天器或星体中距离地球最远的是（ ）A.执行导航任务的北斗系列卫星B.月球上行走的“玉兔”月球车C.在轨运行的”天宫二号”空间站D.“天眼”探测到的太阳系外的脉冲星10.如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体．下列物品中使用的是（ ）不.能.A.木擀面杖B.橡胶手套C.铝拖把杆D.塑料凳子11.关于能源信息与材料，下列说法的是（ ）不.正.确.A.垃圾分类有利于环保和节约能源B.太阳能和核能都属于可再生能源C.和信号的电磁波在真空中传播的速度相等D.若用超导材料制造输电线可大大降低电能损耗12.频闪照相机是研究物体运动的重要手段之一，图所示的频闪照片记录了竖直下落的小球每隔相等时间的位置，不计空气阻力，在小球下落的过程中，下列说法正确的是（ ）A.小球的重力势能逐渐增大B.小球的机械能逐渐减小C.小球的重力在段做功比在段多D.小球的重力在段做功比在段慢13.将两个完全相同的木块放入盛有甲、乙种液体的相同容器中，木块静止时，两容器中液面相平，如图所示．下列说正确的是（ ）A.木块在甲、乙两种液体中所受浮力相等B.木块在乙液体中排开液体的质量较大C.两容器中木块下表面受到的液体压强相等D.两容器底部受到的液体压强相等14.在科学晚会上，小明所在的科技小组展示了一个“隔板推物”的节目，其原理如图所示：甲、乙两线圈分别悬挂在两个蹄形磁铁的磁场中，两线圈通过导线连接构成一个闭合电路，用手推动甲线圈摆动时，乙线圈会随之摆动，对于这个过程，下列说法正确的是（ ）A.甲线图相当于电源，乙线圈相当于用电器B.推动甲线圈摆动时电能转化为机械能C.乙线圈随之摆动时机械能转化为电能D.乙线圈摆动是因为通电导线在磁场中受力三、作图题（本大题共2小题，每小题2分，共4分）15.检查视力时，为节省空间，常让被测者背对视力表观察对面墙壁上平面镜中视力表的像，请在图中作出被测者通过平面镜看到视力表上点的光路图．16.将细线一端固定在烧杯底部，另一端固定在乒乓球上．烧杯加水后静止在斜面上，如图所示．不计乒兵球的重力，请以球心为作用点画出乒乓球受到的浮力和拉力的示意图．四、实验探究题（本大题共3小题，共19分）（1）（2）17.小明和小亮用图所示的装置探究凸透镜成像的规律．实验前将烛焰、凸透镜和光屏的中心调至同一高度，目的： ．如图所示，光屏上呈现一个清晰的像保持凸透镜位置不变，将蜡烛向左移动一段距离，要再次在光屏上得到清蜥的像，应将光屏向 移动，像的大小将变 ．（3）小亮认为：凸透镜成实像时，不但像与物上下是颠倒的，而且左右也是相反的．请你设计一种简单的方法验证小亮的观点 ．（1）（2）18.郑州市积极响应“国家黄河生态文明”战略，在沿黄地区大力发展石榴种植．小明发现他家的石榴比其他品种的石榴甜，汁更浓，想测一下石榴汁的密度．实验步骤如下：①将空烧杯放在调好的天平上，测出其质量为；②在烧杯中倒入适量的石榴汁，将其放在天平左盘上，在右盘内添加砝码．当放入最小的砝码时，天平右端下沉，接下来应进行的操作是： ，直到天平平衡．此时砝码质量及游码位置如图甲所示．则烧杯和石榴汁的总质量为 ；③将烧杯中的石榴汁倒入量筒中，液面位置如图乙所示，则量筒中石榴汁的体积为；④用上述测得的数据计算出石榴汁的密度为．分析实验过程，小丽认为，在步骤③中，由于烧杯中的石榴汁有残留，会使密度的测量结果 （选项“偏大”或“偏小”）．她提出只要将（1）中实验步骤的顺序稍作调整就能使测量结果更准确，合理的顺序是 ．（1）19.某实验小组探究电流与电压和电阻的关系．实验中电源电压恒为，滑动变阻器最大阻值为．他们先用的定值电阻探究电流与电压的关系，实验电路图如图所示．12345（2）请根据图1的电路图把图2的实物电路连接完整．连接完毕后，小丽建议要对电路进行检查后再闭合开关，请你提出其中一项需要检查的内容： ．检查完毕后，闭合开关，调节滑动变阻器，记录了组数据．测第组数据时，电压表的示数为，电流表的示数如图3所示．请在图4的坐标系中描绘出第组数据对应的点，并根据描出的个数据点画出定值电阻的图像．分析图像可得出结论：在电阻一定时， ．为了使结论具有普遍性，还应进行的操作是： ．接着他们在原有定值电阻的基础上，又准备了阻值为、、的三个定值电阻，以探究电压一定时电流与电阻的关系．为了控制电压不变，每次更换定值电阻后需要调节滑动变阻器，使定值电阻两端的电压达到相同的值．这个电压控制在多少合适呢？实验小组的同学分别提出了、和三个电压值，为使实验顺利进行，大家进行了分析与讨论，你认为应选这三个电压值中的 ．五、综合应用题（本大题共2小题，共17分）20.河南素有“中原粮仓”之称．随着农业机械化水平的提高，收割机已成为我省收割小麦的主要工具．（1）（2）（3）（4）收割过程中，空气中弥漫着成熟的麦香味，这是由于分子在不停地做 ．收割机的四冲程柴油发动机工作时，内能转化为机械能的是 ．为了防止对耕地过分压实影响秋作物的播种，收割机对耕地的压强一般不超过．已知空载收割机的质量为，轮胎与耕地的总接触面积始终为，则收割机粗粮仓中的小麦不能超过多少千克？（取 ）若收割机的收割宽度为，如图所示．正常收割时前进的速度为，则每小时收割小麦多少亩？亩，不考虑收割机调头及卸粮时间．为了交通安全，禁止在公路上晒粮，请用摩擦力的知识解释在公路上晒粮的危害．（1）（2）（3）21.在家电博览会上，小亮家买了一款标有““的电热水器．电热水器中的电热管工作时利用的是电流的 效应．智能化遥控器通过红外线对热水器进行温度控制，红外线是 （选填“可见”或“不可见”）光．大功率家用电器需要使用专用插座，插座的常用规格有和两种，通过计算说明该电热水器应选用哪种规格的插座．已知该电热水器的加热效率为，求它正常工作时把水从加热到需要的时间．（，）水水【答案】解析:地球是一个巨大的天然磁体，地球周围存在地磁场，人们把指南针指南的磁极叫南极，地磁场的北极在地球的地理南极附近，地磁场的南极在地球的地理北极附近．解析:毛皮与橡胶棒在摩擦的过程中，橡胶棒的原子核束缚电子的能力强，会得到电子，带负电，毛皮会失去电子带等量的正电；验电器的金属箔片上带上了同种电荷，由于同种电荷相互排斥，所以其两个金属箔片会张开．故答案为：负；排斥．解析:①问题：如果水的凝固点变低，会更容易结冰吗？猜想：凝固点变低，冬天会更难结冰．②问题：如果水的密度变大，人会更容易飘起来吗？猜想：水的密度变大，浮力变大，会更容易飘起来．解析:霜是空气中的水蒸气遇冷直接形成的小冰晶，是凝华现象，故ABD错误，C正确；故选C．解析:“天眼”探测到的太阳系外的脉冲星在太阳系外，故离地球最远，故D正确；故选D．南 ; 北1.振动 ;2.静止 ; 惯性 ; 运动状态3.负 ; 排斥4. ; ;5.如果水的凝固点变低，会更容易结冰吗 ; 凝固点变低，冬天会更难结冰6.C7.B8.D9.解析:有人触电时，可以使用绝缘物体使触电者脱离带电体；木擀面杖、橡胶手套、塑料凳子都属于绝缘体，铝拖把杆属于导体，故C正确；故选C．解析:推动甲线圈摆动的过程做切割磁感线运动，闭合的回路中有感应电流产生，是发电机的工作原理，工作时将机械能转化为电能；乙线圈随之摆动，乙线圈摆动的原理是通电导体在磁场中受力的作用，是电动机的工作原理，所以甲线圈相当于电源，乙线圈相当于用电器，工作时将电能转化为机械能；故选AD．解析:根据物像连线与镜面垂直，由向平面镜作垂线并延长，根据物像到平面镜距离相等，找到点的像点，连接眼睛和像点，交平面镜于点，连接即入射光线，到眼睛为反射光线．解析:C10.B11.D12.AC13.AD14.15.16.（1）（2）（3）（1）（2）由图知，不计乒兵球的重力，乒乓球受到两个力的作用：细线竖直向下的拉力，水施加的竖直向上的浮力，由于乒乓球处于静止状态，所以，即细线的拉力等于水的浮力．解析:探究凸透镜成像实验中，在光具座上依次放置蜡烛、凸透镜、光屏，三者在同一条直线上且中心大致在同一高度上，像才能成在光屏的中央．保持凸透镜的位置不变，将蜡烛向左调节一段距离后，物距变大，则像距减小、像变小，要想在光屏上成清晰的像，应将光屏向左调节，此时像的大小比刚才的像要变小些 ．沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反．解析:最小砝码放入右盘之后指针向右偏，说明右盘中砝码的质量大于物体的质量，但超出的质量小于，所以此时应将的砝码取下，再向右移动游码，直至横梁重新水平平衡；烧杯和石榴汁的总质量，石榴汁的质量，量筒中石榴汁的体积；石榴汁的密度．如果液体有残余，会使得测得的体积偏小，最终密度偏大；只需要调成②③①④，这样测的空烧杯的质量就将残留的液体质量包含在内了，最终结果会更加准确．浮浮（1）使像成在光屏的中央（2）左 ; 小（3）沿垂直于光具座方向吹动烛焰，观察光屏上像的晃动方向是否与烛焰的晃动方向相反17.（1）将砝码拿下来，向右移动游码 ;;;（2）偏大 ; ②③①④18.总总烧杯12（1）滑动变阻器是否在最大阻值处19.12345（1）（2）解析:根据电路图，变阻器左下接线柱连入电路中，电源电压为，故电压表选用小量程与电阻并联．连接完毕后，小丽建议要对电路进行检查后再闭合开关，其中一项需要检查的内容：滑动变阻器是否在最大阻值处．检查完毕后，闭合开关，调节滑动变阻器，记录了组数据．测第组数据时，电压表的示数为，电流表的示数如图3所示，电流表选用小量程，分度值为，电流为，在坐标系中描绘出第组数据对应的点，并根据描出的个数据点画出定值电阻的图像．因电流随电压的变化图像为过原点的直线，根据图像可知，当电阻一定时，通过导体的电流与导体两端电压成正比．为了使实验结论具有普遍性，我们应该更换阻值不同的定值电阻，多次实验．由串联电路的规律及分压原理有：，方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时，电阻的电压最小：，电阻的最小电压为，根据题意，故定值电阻只能选择的电压保持不变．345电流与电压成正比更换阻值不同的定值电阻进行多次实验（2）滑定（1）无规则运动 ; 做功冲程（2）千克（3）每小时收割小麦亩（4）在公路上晒时，汽车轮胎与粮食接触，接触面粗糙程度变小，所以会减小与地面间的摩擦力，汽车不容易停下来，容易追尾20.（1）（2）（3）（4）（1）（2）（3）解析:空气中弥温着成熟的麦香味，这是由于分子在不停在做无规则运动；柴油发动机工作时，在做功冲程中将内能转化为机械能．根据可知，收割机对水平面的最大压力即最大总重力为：；收割机的最大总质量为：；粮仓中小麦的最大质量为：．根据可知，收割机在小时内通过的路程为：；已知收割机的收割宽度为，则收割的面积为：亩亩．在公路上晒粮食时，汽车轮胎与粮食接触，接触面的粗糙程度变小，所以会减小与地面间的摩擦力，汽车不容易停下来，容易追尾．解析:电热水器中的电热管工作时利用的是电流的热效应；智能化遥控器通过红外线对热水器进行温度控制，红外线是不可见光．标有““的电热水器，表示电热水器的额定电压为，额定功率为，根据，电热水器的额定电流为：，故该电热水器应选用规格的插座．满箱水的质量：，水从加热到所需吸收热量：，，加热所需时间：．收割机（1）热 ; 不可见（2）（3）21.吸。
2020年中考物理试题专题训练——凸透镜成像规律专题(word版含答案)
2020年中考物理试题专题训练——凸透镜成像规律专题(word版含答案)1、（xx 青岛，14）探究凸透镜成像规律①蜡烛和凸透镜置于光具座上图示位置，凸透镜焦距为10cm，调节光屏位置，光屏上会出现清晰的（选填“放大”“等大”或“缩小”）的像，据此规律可制成。
②保持蜡烛和光屏位置不动，将凸透镜逐渐向移动，光屏上能成清晰缩小的像。
2、 (xx上海，24)小明在做“探究凸透镜成像规律”实验中,将蜡烛、凸透镜和光屏的中心调至。
已知凸透镜焦距为10 厘米,现蜡烛的位置如图9 所示,蜡烛到凸透镜的距离为10 厘米(选填“大于”、“等于”或“小于”),移动光屏寻找像的位置,发现光屏上有一个倒立、的像(选填“放大”、“等于”或“缩小”)。
3、（xx聊城，）小明同学用蜡烛、凸透镜和光屏等器材做“探究凸透镜成像规律”的实验，记录的实验数据和现察结果见下表。
分析表中数据回答下列问题。
（1）实验中供了如下三种不同焦距的透镜，则小明所用透镜的焦距f为。
A、20cmB、10cmC、15cm（2）比较物距μ与焦距f的关系，可得出：①凸透镜成缩小实像的条件是。
②凸透镜成虚像的条件是。
（3）凸透镜成放大的实像时，μv、（选填“＞”“＝”或“＜”）4、（xx威海，23）如图是“探究凸透镜成像的规律”实验装置，小明通过实验得到了如表所示的实验数据，请回答下列问题：（1）根据表可知凸透镜的焦距f＝cm。
（2）当u＝25cm时，像距ν应该在（选填“15﹣16”、“16﹣17”、“17﹣18“、“18﹣19”或“19﹣20”）cm范围内；当u＝60cm 时，光屏上成（选填“放大”或“缩小”）的像，此种成像原理可以制成什么光学仪器？（选填“照相机”或“投影仪“）；此时，用遮光板遮住LED光源的一部分，光屏上的像相比原来的像会（选填“变暗”“缩小”或“不完整”）。
（3）LED光源的高度h＝10cm，小明经过认真测量，得到像高h′与物距u的数据，如图2所示，请在图中画出h′与u的关系图象。
2020年中考物理复习专题：04 光现象(解析版)
专题四光现象对本章考点提炼总结，对考题进行解析【考点提炼】光现象单元共有：光的直线传播、光的反射、平面镜成像、光的折射和光的色散五个部分，其中常考热点有：光的直线传播及其应用、光的反射定律及其应用、平面镜成像及其应用、光的折射及其应用、三原色与物体的颜色等。
光的反射和平面镜成像的实验探究也应作为重点加以重视。
1.光的直线传播★本考点常考方向有：一、对光的直线传播的理解；二、光的直线传播的现象。
对光的直线传播的理解：光的直线传播是光现象基础，所有光现象都是在光的直线传播基础上展开的，没有光的直线传播就没有光现象的理论结构。
光在均匀介质中是沿直线传播的，光在飞均匀介质中传播方向会反射偏折。
如：太阳光穿过大气层会发生偏折（大气层密度不均匀），光线投射到两种不同介质表面上传播方向会发生偏折等。
光的直线传播的现象：指的是光的直线传播的实例，如：小孔成像、影子的形成、树林中的光斑、日食、月食等都是光的直线传播的例子。
本考点的常见考题也是以这些常见现象为题干的。
★本考点考题形式只有选择题和填空题两个类型。
选择题：选择题是本章考题常见题型，选择题较填空题更多一些。
光的直线传播在考题中都会和其他光现象考点结合共同组成一个考题，不会出现一个考题只考查此考点的问题。
在解答选择题时，考生要正确理解光的直线传播和熟悉光的直线传播的例子。
填空题：填空题出现的概率要低于选择题。
但考试方向，问题形式与选择题无异。
这里不再赘述。
2.光的反射及其应用★本考点常考方向有：一、对光的反射定律的理解；二、生活中光的反射现象；三、光的反射定律实验探究。
光的反射是光现象重要知识点，在光现象中占据重要的位置，同时也是平面镜成像基础。
本节主要知识点有：光的反射现象、反射定律和光的反射在生活中的应用、漫反射现象以及漫反射和镜面反射的异同；同时还应注意光的反射定律的实验验证类的实验探究问题，并且光的反射定律的实验探究类考题在中考中出现的概率较高，应作为重点加以重视。
2020年中考物理复习专题04 透镜成像(讲练)(解析版)
专题04 透镜成像讲和练1.了解：透镜的种类和特点；透镜成像原理；生活中常用光学仪器及特点；眼睛的构造及成像特点；显微镜和望远镜的工作原理。
2.会：画透镜成像光路；进行凸透镜成像作图；利用凸透镜成像规律解答实际问题。
3.理解：透镜的三条主要光线；成像虚实；眼睛视力矫正方法。
4.掌握：凸透镜成像规律及应用。
5.能：通过生活中的实例分析透镜应用。
1.（2017•贵港）大山同学做“探究凸透镜成像”的实验，当他把烛焰移到距透镜39cm的地方时，在光屏上观察到倒立缩小的像，则该凸透镜的焦距不可能的是（）。
A．5cm B．10cm C．15cm D．20cm【答案】D。
【解析】把蜡烛放在距离凸透镜39cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，则u＞2f，即39cm＞2f，解得f＜19.5cm，则选项ABC都符合，只有D选项是不可能的。
故选D。
2.（2017•北京）下列说法中正确的是（）。
A．放大镜的镜片是凹透镜；B．照相机的镜头是凹透镜；C．近视眼镜的镜片是凸透镜；D．远视眼镜的镜片是凸透镜【解析】A、放大镜的镜片是凸透镜，故A错误；B、照相机的镜头是凸透镜，其是利用物体在2倍焦距以外，成倒立缩小实像的原理制作的，故B错误；C、近视眼镜是凹透镜，故C错误；D、远视眼的镜片是凸透镜，故D正确。
故选D。
3.（2019·益阳）在探究凸透镜成像规律实验中，小明在实验室选用了光具座、焦距为15cm的凸透镜、光屏、蜡烛、火柴等器材进行试验，把凸透镜安放在光具座50cm刻度线处。
（1）将蜡烛放在25cm刻度线处，则在光屏上成倒立______（选填“放大”、“等大”或“缩小”）的实像；（2）如果在试验时不小心把点燃的蜡烛碰到图示位置，在光屏上的像将向______（选填“x轴正方向”、“x轴负方向”、“y轴正方向”、“y轴负方向”）移动；（3）把点燃的蜡烛放在光具座40cm刻度线处，眼睛在______（选填“透镜左侧”、“透镜右侧”）可观察到蜡烛的像。
中考物理复习探究凸透镜成像规律实验(04)
中考物理复习探究凸透镜成像规律实验（04）【实验目的】观察凸透镜成各种像的条件和规律 【实验器材】凸透镜、光具座、蜡烛、光屏、火柴 【实验装置】【实验步骤】1.把蜡烛、凸透镜、光屏从左到右依次摆放在光具座上。
点燃蜡烛，调整蜡烛、凸透镜、光屏的高度，使烛焰、凸透镜和光屏的中心大致在同一高度。
2.把蜡烛放在离凸透镜较远处，使2u f >移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察这个像的倒正和大小，并测量像距和物距。
3.把蜡烛靠近凸透镜，让蜡烛到凸透镜的距离等于2f ，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察这个像的倒正和大小，并测量像距和物距。
4.把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在2f u f >>，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察这个像的倒正和大小，并测量像距和物距。
5.把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像。
6.把蜡烛移动到凸透镜的一倍焦距以内，移动光屏，在光屏上还能看到烛焰的像吗?去掉光屏，在光屏这一侧透过凸透镜观察，观察这个像的倒正和大小。
【实验表格】透镜焦距f= cm【实验结论】【必会考点】1.物体靠近凸透镜，像远离凸透镜，像变大，像距变大。
（物近像远像变大）2.物体远离凸透镜，像靠近凸透镜，像变小，像距变小。
（物远像近像变小）3.凸透镜成实像都是倒立的，虚像都是正立的。
4.虚像和实像，倒立和正立的像分界点是焦点，放大实像和缩小实像的分界点是二倍焦距处。
（一倍焦距分虚实，二倍焦距分大小）5.当物距小于焦距时，无论怎样移动光屏，在光屏上也找不到物体的像。
此时应去掉光屏，透过凸透镜观察到一个正立放大虚像。
6.蜡烛不断变短，光屏上的像向上移动，为使像呈在光屏中央，应该将光屏向上移动或蜡烛向上移动或凸透镜向下移动。
7.实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰的像成在光屏中央。
