ALTIUM_DESIGNER画四层板设计说明
AltiumDesigner设置多层方法及各层介绍
AltiumDesigner设置多层⽅法及各层介绍因为PCB板⼦的层分类有很多，所以通过帮助⼤家能更好地理解PCB的结构，所以把我所知道的跟⼤家分享⼀下
1.PCB各层简介
1. Top Layer顶层布线层（顶层的⾛线）
2. Bottom Layer底层布线层（底层的⾛线）
3. Mechanical 1机械层1（机械层有多种，作⽤不⼀）
上图：粉⾊的机械层⽤于禁⽌⾛线，绿⾊的机械层表⽰器件⼤⼩
5. Top Overlay顶层丝印层（丝印层可以印制信息，⽂字，甚⾄图⽚。
不会对板⼦造成影响，只是辅助使⽤）
6. Bottom Overlay底层丝印层（同5）
7. Bottom Paste底层焊盘层（焊盘就是上锡的地⽅啦）
8. Top Solder顶层阻焊层域
⽤于限制加锡的范围
9. Bottom Solder底层阻焊层
10. Drill Gudie过孔引导层
11. KeepOutLayer禁⽌布线层（可以⽤来绘制PCB板的外框尺⼨）
12. MultiLayer多层
2.多层板的设置
（此处以AD14为例）
PCB页⾯——>设计——>层叠管理
打开以后
点开预设可以设置层数（如下图），也可以点击上图左下⾓的Add Layer⾃定义添加层
其中四层板也是⼗分常见的，上图的四层板可以看到它是两层信号层single,以及两层电源层（Plane）
四层板相⽐两层板，主要是多了电源层和底层以及新增两层与布线层之间的阻隔层。
ALTIUM_DESIGNER画四层板设计说明
Altium Designer 四层板设计教程声明：本教程用于初学者的入门与提高；对于高手们，也欢迎看 看，帮小弟指出其中不当的做法！我用的软件是Altium Designer 13, 但基本操作键都差不多。
一 •准备工作新建一个工程文件，再新建相关的原理图文件，并做好相关准备 设计PCB 的准备工作，这个相信想画四层板的朋友都会，不用我多讲了。
新建一个PCB 文件。
Cpm a d*can«r* ■rkwx§ 24巧“3 :，心UVdOJtOgHt 瓦&< *3$勿8gL<«ni«dt4AHUjibm i" W E £*®<«cIod£ftspce 呼dg HHp N •-/ ・一”prteWmu 附5阳代b • O ■-\u\亠gRO««ew»tD»arw^«>:var»cr*»cvewem^xt■Irwv^FCS・g pr^ataJNM SWMQ“4C・・rf**»?r*・ EMFctg)•ICMPTKgUJJa^Pr^actew)Q CM. 5 g g«Y("KtJCp] *33如护二・设置板层在PCB界面中点击主菜单Design再点击Lay er Stack Manag er 如图:点語后弹岀下而的层管理器对话框，因为在AD中默认是双而板，所以，我们看到的布线层只有两层。
现在我们来添加层，先单击左边的TopL ay er,再单击层管理器右上角的AddPlane按钮，添加电层，这里说明一下，因为现在讲的是用负片画法的四层板，所以，需要添加电层，而不是Add Layer。
单击后，将在TopL ay er的下自动增加一个层，双击该层，我们就可以编辑这一层的相关属性，如下图：在Name对应的项中，填入VCC,点击确定关闭对话框，也就是将该层改名为V CC, 作为设计时的电源层。
学习四层PCB板的设计
学习四层PCB板的设计今天是第一天尝试设计四层PCB板，以前只画过双层板，所以今天花了好多时间来熟悉多层板的设计方法，现在做一下整理，也方便其他同胞少走弯路~~~我用的软件是Altium Designer 6（AD6）步骤如下：1、随便新建一个测试工程，在工程中添加一个新的PCB文件，保存。
2、让双层板变成四层板（这应该是多数人遇到的第一个问题），选择Designe --> Layer Stack Manger会弹出板层管理窗口。
在该窗口左边选中Top Layer（否则一会添加层的时候会弹出错误No Signal or Plane Layer has been selected），选中之后点窗口右侧的Add Layer(添加信号层)，或者Add Plane(添加参考平面层)，之后解释这两种类型的区别。
点击之后会发现窗口中TOP layer和Bottom Layer中间出现了MidLayer1（中间层1），继续点击Add Layer会继续添加MidLayer2。
完了之后选择OK完成板层设置。
此时熟悉的双层板就会变成四层板。
3、通常软件默认设置信号层只显示top和bottom层，新添加的两个中间层没显示。
选择Design --> Board Layer & Colors弹出板层和颜色设置，左上角区域中设置要显示的层，打勾可以选中显示。
双击某层的颜色可以设定该层的颜色。
设定好后点OK完成板层显示和板层颜色设定。
这时在PCB主编辑窗口中的下面会看到新增加的两个层。
以上步骤就可以完成四层板设计时的准备工作。
下面解释一下刚才提到的Add Layer与Add Plane的区别。
Add Layer比较简单，其属性和平常所说的Top Layer、Bottom Layer属性基本一样，不一样的地方就是新添加的内层不能放置焊盘(这是常理。
哈哈。
总不能把电阻塞到PCB板子中间吧)。
Add Layer添加的层可以走信号线，可以覆铜，也是就所谓的正片。
【2018年整理】Altiumdesigner经典多层板设计
Altium designer四层板绘制技能记载笔记(2013-04-05 20:01:54)标签：分类：一、四层板绘制流程：一、绘制电路原理图和生成网络表。
其中绘制原理图的进程涉及到元件的绘制和封装的绘制，掌握这两种绘制原理图大体不成问题了。
对于错误和警告的排除，一般的问题要能解决。
复杂的原理图能够采用层次原理图绘制。
(原理图尺寸修改：快捷键D、O键，在出现的Sheet Options界面的右上角栏Standard Style 当当选择尺寸，固然，你也能够在那个界面右边的Custom Style当中设定具体的适合自己的尺寸；)此处用到的快捷键：CTRL+G（设置网络表格间距），CTRL+M(测量两点之间的距离)二、计划电路板要画几层板？是单面布置元件仍是双面？电路板尺寸多大？等等3、设置各类参数布置参数、板层参数、大体上是依照系统默许的，只需设置少量的参数。
4、载入网络表和元件封装Design ->Update PCB Document(注：若是在绘制原理图的进程中出现了错误，可是pcb的布局都已经弄好了，想要把错误悔改来而不影响PCB布局，那么也是操作此步骤，只是在最后一项Add ROOMS的那一项前面的Add不要勾选！！！不然会从头布局，那是痛苦的！！)网络表是电路原理图编辑软件和印制电路板设计软件的接口，只有装入网络表后，才能够对电路板做自动布线。
五、元件的布局大多数情形下都是手动布局，或自动和手动结合。
若是想双面放置元件：选中器件按下鼠标左键不放，再按L键；或在PCB界面下点元器件，修改其属性为bottom layer就可以够了。
注意：元件排放均匀，以便安装、插件、焊接操作。
文字排放在当前字符层，位置合理，注意朝向，避免被遮挡，便于生产。
六、布线自动布线、手动布线（布线前应计划好布局，与内电层相配合，并先隐藏内电层进行布线，内电层一般是整片铜膜，与铜膜具有相同网络名称的焊盘在通过内电层的时候系统会自动的将其与铜膜连接起来，焊盘/过孔与内电层的连接形式和铜膜和其他不属于该网络的焊盘与安全间距都能够在规则中设定。
立创eda 4层板设计案例

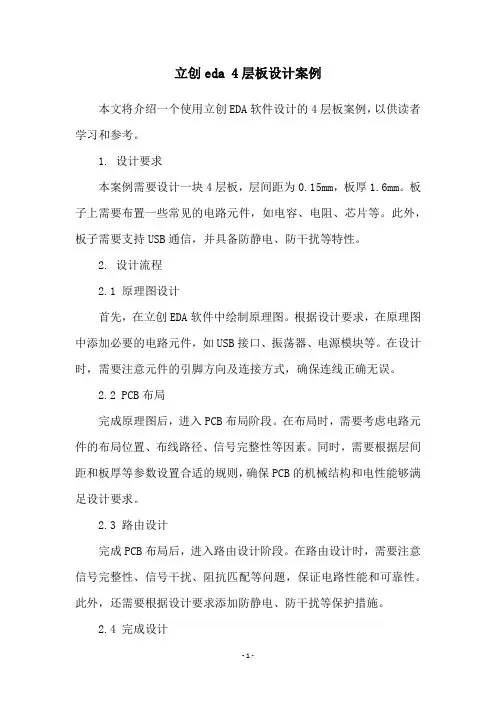

立创eda 4层板设计案例
本文将介绍一个使用立创EDA软件设计的4层板案例，以供读者学习和参考。
1. 设计要求
本案例需要设计一块4层板，层间距为0.15mm，板厚1.6mm。
板子上需要布置一些常见的电路元件，如电容、电阻、芯片等。
此外，板子需要支持USB通信，并具备防静电、防干扰等特性。
2. 设计流程
2.1 原理图设计
首先，在立创EDA软件中绘制原理图。
根据设计要求，在原理图中添加必要的电路元件，如USB接口、振荡器、电源模块等。
在设计时，需要注意元件的引脚方向及连接方式，确保连线正确无误。
2.2 PCB布局
完成原理图后，进入PCB布局阶段。
在布局时，需要考虑电路元件的布局位置、布线路径、信号完整性等因素。
同时，需要根据层间距和板厚等参数设置合适的规则，确保PCB的机械结构和电性能够满足设计要求。
2.3 路由设计
完成PCB布局后，进入路由设计阶段。
在路由设计时，需要注意信号完整性、信号干扰、阻抗匹配等问题，保证电路性能和可靠性。
此外，还需要根据设计要求添加防静电、防干扰等保护措施。
2.4 完成设计
完成路由设计后，在立创EDA软件中生成Gerber文件和NC文件，然后提交订单进行制造。
在制造完成后，还需要进行电气测试、信号完整性测试等验证工作，确保PCB的性能和可靠性。
3. 结语
本文介绍了一个使用立创EDA软件设计的4层板案例，通过详细的设计流程和技巧，帮助读者更好地掌握PCB设计技术。
希望读者能够在实际工作中运用所学知识，不断提升自己的设计水平。
altium designer层次电路绘制方法
一、介绍Altium Designer是一款功能强大的电子设计自动化软件，其中的层次电路绘制功能能够帮助工程师们更高效地完成复杂电路的设计和分析。
本文将介绍Altium Designer中的层次电路绘制方法，以帮助读者更好地利用这一功能。
二、什么是层次电路设计层次电路设计是一种将复杂电路模块化的方法，通过将电路划分为不同的层次，可以更清晰地理解和管理整个电路系统。
在Altium Designer中，层次电路设计可以极大地简化电路设计的复杂度，提高设计效率。
三、 Altium Designer中的层次电路绘制方法1. 创建新的层次电路文件在Altium Designer中，可以通过“File”菜单下的“New”来创建新的层次电路文件。
选择“Schematic”选项，并在弹出的对话框中选择“Hierarchical Design”来创建一个层次电路文件。
2. 添加子电路在层次电路文件中，可以通过添加子电路的方式来构建整个电路系统。
可以使用“Add Child Sheet”工具来添加子电路，然后将其连接起来。
3. 定义接口在Altium Designer中，可以为不同的子电路定义接口，以便它们能够正确地连接。
通过定义接口，可以在不同的层次之间传递信号和数据。
4. 编辑子电路每个子电路可以单独编辑，这样可以更容易地管理和理解每个子电路的功能和连接关系。
通过在不同的层次中编辑子电路，可以更好地进行模块化设计。
5. 保存和导出在完成层次电路的设计后，可以通过“File”菜单中的“Save”选项来保存文件。
也可以将层次电路导出为其他格式，以便与其他工程师进行共享和交流。
四、层次电路绘制的优势1. 提高设计效率通过层次电路设计，可以将整个电路系统划分为不同的模块，每个模块都可以单独设计和分析。
这样能够大大提高设计效率。
2. 简化设计过程层次电路设计可以将复杂的电路系统简化为若干个子电路，每个子电路都相对独立。
这样可以更容易地理解和管理整个电路系统。
ALTIUMDESIGNER画四层板设计
Altium Designer四层板设计教程声明：本教程用于初学者的入门与提高；对于高手们，也欢迎看看，帮张小弟指出其中不当的做法！我用的软件是Altium Designer 13，但基本操作键都差不多。
一．准备工作新建一个工程文件, 再新建相关的原理图文件, 并做好相关准备设计PCB的准备工作，这个相信想画四层板的朋友都会, 不用我多讲了。
新建一个PCB文件。
二．设置板层在PCB界面中点击主菜单Design 再点击L ay er Stack Manag er如图：点击后弹出下面的层管理器对话框, 因为在AD中默认是双面板，所以，我们看到的布线层只有两层。
现在我们来添加层，先单击左边的TopL ay er, 再单击层管理器右上角的Add Plane 按钮，添加内电层，这里说明一下，因为现在讲的是用负片画法的四层板，所以，需要添加内电层，而不是Add L ay er。
单击后，将在TopL ay er的下自动增加一个层,双击该层，我们就可以编辑这一层的相关属性，如下图：在Name对应的项中，填入V CC，点击确定关闭对话框，也就是将该层改名为V CC，作为设计时的电源层。
按同样的方法，再添加一个GND层。
完成后如图：三．导入网络回到原理图的界面，单击主菜单Design ==> Update PCB Document如图：将元器件在PCB图纸上完成布局后，在KeepOutLayer层画出PCB的外框, 如下图：修改PCB图纸大小，与keepoutlayer层的线重叠：先将grid的网络宽度设置为20mil；然后点击快捷工具栏里的焊盘符号，鼠标移动到keepoutlayer的左上角顶点处（先不要放置），这时焊盘中心应该会出现圆圈（也不要放置），点击键盘上的方向键移动焊盘（左方向按一下，上方向按一下），点击回车键，如图：同理设置其他四个角。
然后点击design->board shape->move board vetices，将图纸上的四个点与keepout线上刚刚放置的焊盘上重合，点击右键。
altium designer层次电路绘制方法 -回复
altium designer层次电路绘制方法-回复如何在Altium Designer中绘制层次电路。
第一步：新建设计文件首先，打开Altium Designer软件，并点击工具栏上的“File”按钮，选择“New”从下拉菜单中选择“Project”。
在弹出的对话框中，选择路径和文件名，然后点击“Save”按钮创建一个新的工程项目。
第二步：创建电路图1. 在左侧项目面板中，右击“Project Name”文件夹并选择“Add New to Project”。
2. 在弹出的对话框中选择“Schematic”并点击“OK”。
3. 创建一个新的电路图，在弹出的对话框中选择“Schematic”文件类型并点击“OK”。
4. Altium Designer将打开一个空白的电路图页面。
第三步：绘制层次电路1. 首先，我们需要创建一个顶层电路图，在电路图页面上右击并选择“Add Sheet”。
2. 在弹出的对话框中输入顶层电路图的名称，并点击“OK”。
3. 绘制顶层电路图，添加所需的电气元件和连接线。
可以使用工具栏上的工具，如“Place”工具来添加元件，使用线段工具来绘制连接线。
第四步：创建子电路1. 接下来，我们需要创建子电路。
在电路图页面上右击空白处，并选择“Add Sheet”。
2. 输入子电路的名称，并点击“OK”。
3. 在子电路中绘制所需的电气元件和连接线。
可以使用相同的方法添加元件和绘制连接线。
第五步：将子电路添加到顶层电路图1. 在顶层电路图中，找到想要将子电路添加到的位置。
使用“Place”工具选择并添加一个端口。
2. 右击添加的端口，并选择“Sheet Symbol”。
3. 在弹出的对话框中，选择要添加的子电路，并点击“OK”。
4. 子电路的图标将显示在顶层电路图中，表示该子电路的位置。
5. 可以重复以上步骤，将多个子电路添加到顶层电路图中。
第六步：连接子电路和顶层电路图1. 在顶层电路图中，使用线段工具或其他连接工具将子电路的端口与顶层电路图中的其他元件连接起来。
