建筑工程试验取样规则
建设工程取样制度

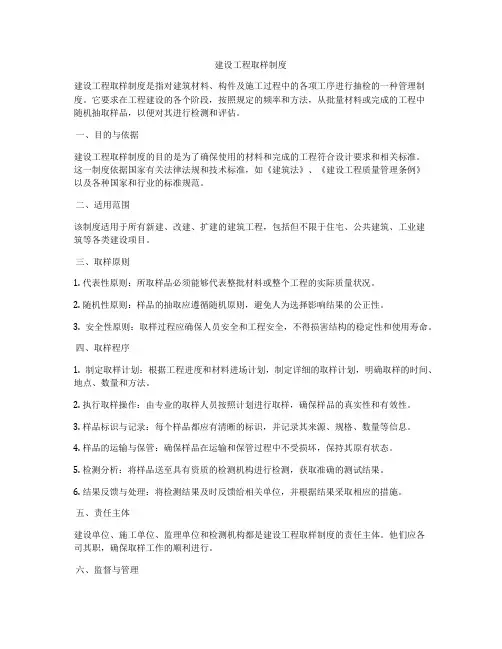

建设工程取样制度建设工程取样制度是指对建筑材料、构件及施工过程中的各项工序进行抽检的一种管理制度。
它要求在工程建设的各个阶段，按照规定的频率和方法，从批量材料或完成的工程中随机抽取样品，以便对其进行检测和评估。
一、目的与依据建设工程取样制度的目的是为了确保使用的材料和完成的工程符合设计要求和相关标准。
这一制度依据国家有关法律法规和技术标准，如《建筑法》、《建设工程质量管理条例》以及各种国家和行业的标准规范。
二、适用范围该制度适用于所有新建、改建、扩建的建筑工程，包括但不限于住宅、公共建筑、工业建筑等各类建设项目。
三、取样原则1. 代表性原则：所取样品必须能够代表整批材料或整个工程的实际质量状况。
2. 随机性原则：样品的抽取应遵循随机原则，避免人为选择影响结果的公正性。
3. 安全性原则：取样过程应确保人员安全和工程安全，不得损害结构的稳定性和使用寿命。
四、取样程序1. 制定取样计划：根据工程进度和材料进场计划，制定详细的取样计划，明确取样的时间、地点、数量和方法。
2. 执行取样操作：由专业的取样人员按照计划进行取样，确保样品的真实性和有效性。
3. 样品标识与记录：每个样品都应有清晰的标识，并记录其来源、规格、数量等信息。
4. 样品的运输与保管：确保样品在运输和保管过程中不受损坏，保持其原有状态。
5. 检测分析：将样品送至具有资质的检测机构进行检测，获取准确的测试结果。
6. 结果反馈与处理：将检测结果及时反馈给相关单位，并根据结果采取相应的措施。
五、责任主体建设单位、施工单位、监理单位和检测机构都是建设工程取样制度的责任主体。
他们应各司其职，确保取样工作的顺利进行。
六、监督与管理建设工程取样制度的有效实施需要严格的监督和管理。
建设行政主管部门应加强对建设工程取样工作的监督检查，对违反规定的行为进行处罚。
建筑工程取样送检规范
建筑工程取样送检规范一、钢筋钢筋进场时的验收：钢筋进场时，应按照现行国家标准《钢筋砼用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准规定。
验收方法：检查产品合格证、出厂检验报告和进场复验报告。
取样方法：按照同一批量、同一规格、同一炉号、同一出厂日期、同一交货状态的钢筋，每批重量不大于60t为一检验批，进行现场见证取样；当不足60t也为一个检验批，进行现场见证取样。
试样分为抗拉试件两根，冷弯试件两根。
实验室进行检验时，每一检验批至少应检验一个拉伸试件，一个弯曲试件。
试件长度：冷拉试件长度一般≥500mm（500~650mm），冷弯试件长度一般≥250mm（250~350mm）。
（备注：取样时，从任一钢筋端头，截取500~1000mm的钢筋，再进行取样。
）冷拉钢筋：应进行分批验收，每批重量不大于20t的同等级、同直径的冷拉钢筋为一个检验批。
取样数量：两个拉伸试件、两个弯曲试件。
二、钢筋焊接钢筋焊接在建筑施工中一般分为：闪光对焊、电阻点焊、电弧焊、电渣压力焊、预埋件T型接头埋弧压力焊、钢筋气压焊。
取样方法：1、闪光对焊：在同一工作班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一检验批。
当同一台班内不足300个接头时也作为一个检验批。
其机械性能试验包括拉伸试验和弯曲试验，应从每批成品中切取6个试件，3个作拉伸试验，3个作弯曲试验。
拉伸试件长度一般≥500mm（500~650mm）；冷弯试件长度一般≥250mm（250~350mm）。
验收方法：（1）接头处不得有横向袭纹；（2）与电极接触处的钢筋表面，Ⅰ~Ⅲ级钢筋焊接时不得有明显烧伤；Ⅳ级钢筋焊接时不得有烧伤；负温闪光对焊时，对于Ⅱ~Ⅳ级钢筋，均不得有烧伤；（3）接头处的弯折角不得大于4。
；（4）接头处的钢筋轴线偏移，不得大于0.1倍钢筋直径，同时不得大于2mm。
2、电阻点焊：凡钢筋级别、直径及尺寸均相同的焊接制品，即为同一类型制品，每200件为一批。
建筑工程材料取样规定
建筑工程材料取样规定为了便于工程施工现场技术人员与试验人员准确理解和掌握常规试验项目的有关知识，与时准确完成建筑材料的检验试验工作，特将常规试验项目的取样规定整理如下，希望对现场技术员与试验员有所帮助。
如有其他未尽事请直接咨询工程检测##〔原中心试验室〕。
一、水泥检测依据：GB175-92 硅酸盐、普通硅酸盐水泥GB1344-92 矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥GB12958-91 复合硅酸盐水泥检测项目：3d〔或7d〕和28d强度、安定性、细度、稠度、凝结时间1．取样单位同品种、同标号、同编号为一取样单位，袋装和散装应分别编号和抽样，编号按水泥厂年生产能力规定；10--30万吨/年不超过400t为一编号；4--10万吨/年不超过200t为一编号。
2．取样方法和数量①从20个以上袋中等量取样后混匀；②从3车罐中等量取样后混匀；3．委托单的填写试验委托单必须逐项填写，如生产厂名、品种、标号、代表数量、工程名称等等。
4．废品和不合格品和标准废品：Mg0、S03、初凝时间、安定性其中任何一项不符合标准规定，均为废品。
不合格品：细度、终凝时间、不溶物和烧失量中的任一项不符合标准规定指标，为为合格品；水泥包装标志中水泥品种、标号、工厂名称和出厂编号不全者，也属于不合格品。
对于不合格品或废品水泥、由检测中心上报至监视总站，再由总站或各分站进展处理。
5．几个注意点1〕所用的水泥必须要有进京准用证；2〕水泥检验一定要与时，只有安定性合格后方可用于工程上，最好等3d或强度报告出来后再使用；3〕假设同批水泥存放超过三个月，应重新检验。
二、砼检测依据：GBJ81-85 普通砼力学性能试验方法GBJ107-87 砼强度检验评定标准检测项目：抗压、抗折、抗渗、配合比设计、和易性试验、容重、初凝测定1．取样在浇筑地点随机取样，其取样频率为：1.抗压抗折①每100盘，且不超过100m3的同配比的砼至少取样一次；②每一工作班不足100盘〔高精尖指同配比〕其取样不得少于一次；③现浇楼层每层一组三块试块2〕抗渗①水箱每个配合比为一批；②地下室、底板、侧面各为一批；每批二组试块，一组六块2．抗压试块的制作和养护1〕每组三块试块应在同一盘中取样；2〕试模的尺寸大小与粗骨料粒径有关：石子粒径mm 试模规格·mm3≤25 1003≤40 1503＞40 20033〕制作①准备工作：将试模擦干净，并在其内壁涂上机油或其他脱模剂〔注意不要太多〕；②成型a震动台成型砼拌合物一次装入试模，装料进内壁用抹刀略加插捣并高出试模上口；振动时要防止自由跳动，振动持续到砼外表出浆为止，然后用抹刀抹平。
建筑工程检验规则及取样规定
建筑工程检验规则及取样规定1. 引言建筑工程的质量是保证工程安全、可靠的重要因素，而工程质量的检验是确保质量符合规定标准的关键步骤。
本文将介绍建筑工程检验的基本原则和常用的取样规定。
2. 建筑工程检验的基本原则建筑工程检验的目的是为了确保工程质量符合规定的标准，以及提供相关数据和信息来指导工程的施工和后期维护。
2.1 检验责任建筑工程检验的责任由相关的监理单位或专业检验机构承担。
他们应当具备相应的资质和技术能力，并依据相关法律法规和标准进行检验工作。
2.2 检验依据建筑工程检验依据主要包括以下几个方面：•相关法律法规：根据国家和地方的法律法规进行检验，确保工程符合相关的规定。
•建筑标准：按照国家标准和行业规范进行检验，确保工程质量达到标准要求。
•工程设计文件：以施工图纸、设计说明书等为依据进行检验，确保工程按照设计要求进行施工。
2.3 检验过程建筑工程检验包括实地检验和实验室检验两个方面。
实地检验是指对工程实际施工情况进行检查，包括工程质量、施工工艺、材料使用等方面；实验室检验是指对取样的材料进行实验室测试，包括强度、耐久性、密度等指标。
2.4 检验记录和报告建筑工程检验过程中应当做好检验记录和报告。
检验记录应当详细记录检验的时间、地点、人员、方法等信息。
检验报告应当准确、完整地陈述检验结果和评价意见，为工程质量的管理、决策提供依据。
3. 建筑工程检验的取样规定取样是建筑工程检验的重要环节，正确的取样能够保证检测结果的准确性和可靠性。
3.1 取样原则建筑工程取样的原则主要包括以下几个方面：•代表性：取样应当能够代表被取样物料或结构的整体特性。
•相对独立：取样应当相对独立，不受外界条件的影响。
•均匀分布：取样应当在被取样物料或结构的各个位置均匀分布。
•合理数量：取样数量应当能够满足测试需要，并保证取样的质量。
3.2 取样方法建筑工程取样的方法主要根据不同的材料和结构进行选择，常用的取样方法包括：•砖石材料：采用切割取样或钻孔取样的方法，保证取样的代表性。
常用建筑材料试验取样规则大全
常用建筑材料试验取样规那么大全1. 引言建筑材料试验是评估材料性能和质量的重要手段，而标准的试验取样是保证试验结果准确可靠的前提。
本文档总结了常用建筑材料试验的取样规那么，旨在指导从事建筑材料试验的相关人员，确保取样过程符合标准，并降低误差和风险。
2. 混凝土试验取样规那么混凝土是建筑材料中使用最广泛的一种，以下是混凝土试验的取样规那么：•取样点的选择应在混凝土原材料和成品中具有代表性的位置。
•混凝土取样前应将取样器具清洗干净，并确保不受其他材料污染。
•在取样过程中应防止抽取外表水分过多的样品。
•取样过程中应均匀并连续地抽取样品。
•取样的容器应符合标准要求，并进行编号和标记以防止混淆。
•取样点周围土壤和杂质应尽量防止进入取样容器中。
3. 钢筋试验取样规那么钢筋是混凝土构件中起到加强作用的重要组成局部，以下是钢筋试验的取样规那么：•取样应从工地抽样，防止从供货商处取样。
•取样时应防止损伤钢筋外表。
•取样的长度应符合标准要求，并去除锈蚀局部。
•取样的钢筋应密封并妥善保存，以防止氧化和腐蚀。
•取样时应根据需要进行标记和编号，以防止混淆。
4. 粉煤灰试验取样规那么粉煤灰是一种经过处理的煤炭燃烧产物，被广泛应用于建筑材料中，以下是粉煤灰试验的取样规那么：•取样时应从不同地点抽取，以确保样品代表性。
•取样前应将取样工具清洗干净。
•取样时应防止土壤和杂质的污染。
•取样容器应符合标准要求，并进行编号和标记。
•取样后应密封并防潮保存，以防止质量变化。
5. 沥青试验取样规那么沥青是道路建设中常用的材料之一，以下是沥青试验的取样规那么：•取样前应清洗取样容器，并确保不含油污。
•取样时应防止土壤和水分的污染。
•取样点应在沥青混合料中具有代表性。
•取样容器应符合标准要求，并进行编号和标记。
•取样后应密封并防止暴晒，以防止质量变化。
6. 水泥试验取样规那么水泥是建筑材料中常用的胶结材料，以下是水泥试验的取样规那么：•取样前应清洁取样容器，并确保不含其他材料残留。
建筑工程抽样制度
建筑工程抽样制度一、前言建筑工程作为一项复杂而庞大的工程项目，需要多种工种和材料协调配合，确保整个工程的质量和进度。
而抽样检查作为一种常用的质量控制手段，可以有效地降低工程质量问题的发生概率，提高工程的质量水平。
本文将就建筑工程抽样制度进行深入探讨，包括抽样的原则、方法以及实施步骤等内容。
二、抽样原则1.全面性原则：抽样要涵盖整个工程的各个部分，不能只局限于某一部分，否则无法全面了解工程的整体质量情况。
2.随机性原则：抽样要基于随机原则进行，避免主观性的干扰，确保抽样结果的客观性和可靠性。
3.代表性原则：抽样要选取具有代表性的样本进行检测，不能选取特殊或偏倚的样本进行检测，以避免结果的失真。
4.连贯性原则：抽样要具有一定的连贯性，不能片面和零散地开展抽样检查，要把握好抽样的节奏和频率。
5.重点性原则：抽样要突出关键部位和重点环节，对于重要的部分要多加重视，确保工程关键节点的合格性。
三、抽样方法1.随机抽样法：随机抽样是最常用的抽样方法之一，通过随机抽选的方式来获取样本，以确保抽样结果的客观性和代表性。
2.分层抽样法：分层抽样是根据工程的不同部分和工艺来划分不同的层次，然后再在每个层次中进行抽样检查，以更全面地了解工程的质量情况。
3.系统抽样法：系统抽样是按照一定的规律来选取样本的方法，可以通过等距抽样或等比例抽样的方式来获取样本，以保证抽样的均匀性和代表性。
4.方便抽样法：方便抽样是在抽样过程中考虑到实际操作的情况，以便选择最便捷和有效的抽样方式，但要确保抽样的代表性和随机性。
5.分布抽样法：分布抽样是根据工程不同部位和位置的不同特点来进行抽样，可以在重点部位加强抽样，以确保在重要环节掌握核心质量信息。
四、抽样实施步骤1.确定抽样目标：首先要明确抽样的目的和范围，确定需要抽样检查的部位和关键环节，明确要达到的检查效果和结果。
2.确定抽样方法：根据抽样原则和实际情况，选择合适的抽样方法进行，确保抽样的全面性、随机性和代表性。
建筑工程见证取样实施细则
建筑工程见证取样实施细则建筑工程见证取样实施细则第一节水泥取样1、引用标准500t为一用大型工具（如火车、货船或汽车）运输至现场的，以400立方米或600t为一验收批；用小型工具（如马车等）运输的，以200立方米或300t为一验收批。
不足上述数量者以一验收批论。
3、取样方法每验收批取样方法应安下列规定执行：1、在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后由各部位抽取大致相等的石子15份（在料堆的顶部、中部和底部各由均匀分布的五各不同部位取得）组成一组样品。
2、从皮带运输机上取样时，应在皮带运输机机尾出料处用接料器定时抽取8份石子，组成一组样品。
3、从火车、汽车、轮船上取样时，应从不同部位和深度抽取大致相同的石子16份，组成一3、取样方法每验收批取样方法应安下列规定执行：1、在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后由各部位抽取大致相等的砂共8份，组成一组样品。
2、从皮带运输机上取样时，应在皮带运输机机尾出料处用接料器定时抽取砂4份，组成一组样品。
3、从火车、汽车、轮船上取样时，应从不同部位和深度抽取大致相同的砂8份，组成一组样品。
每组样品的取样数量一般不少于10kg.4、一般试验项目1材料发生变化时，应重新委托设计。
2、水泥取样配合比设计水泥的取样应与水泥原材料检验同时取样；取样方法应一致；代表批量与原材料检验相同；取样数量每个强度等级取50kg.3、砂砂的取样应与原材料取样方法一致；代表数量与原材料检验相同；取样数量每个强度等级取50-60kg.4、石石的取样应与原材料取样方法一致；代表数量与原材料检验相同；取样数量每个强度等级取100-120kg.3、委托单填写内容应包括：委托单位、工程名称、建设单位、使用部位、强度等级（抗渗等级）坍落度要求，砂、石粒径规格、样品名称、取样人、见证人、证号等。
盘且不超4、每一楼层、同一配合比的砼，取样不得少于一次；5、每次取样应至少留置一组标准养护试件，同条件养护试件的留置组数根据实际需要确定。
建筑工程取样送检指南
建筑工程取样送检指南一、前言二、目的三、主要内容1. 水泥取样：水泥是建筑材料中的重要成分，其质量直接影响到混凝土的强度和耐久性。
水泥取样需在施工现场取自不同供货商的不同包装的水泥，每包取样量应为1kg，每个供货商至少取2包水泥样品，且应按照混凝土设计配比的比例取样。
取样时需保证样品干燥、无外来物质污染。
2.混凝土取样：混凝土是建筑工程中常用的材料，其强度和耐久性对工程质量具有重要影响。
混凝土取样应遵循以下原则：-取样位置：应从混凝土搅拌站为每次供料区域的直立浇筑工程中取样。
-取样方法：每次供料区域的取样应代表整个区域的混凝土质量，每次供料区域按照设计配比划分子区域，每个子区域至少取2个样品，样品标识清晰，以避免混淆。
- 取样量：每个子区域的每批次10m3混凝土中至少取3kg样品，样品应均匀混合，避免大颗粒聚集。
-取样时间：取样应于混凝土浇筑后24小时内进行，以保持水泥水化反应的连续性。
3.钢筋取样：钢筋是混凝土工程中的重要承载材料，其质量和性能直接影响到工程的安全性。
钢筋取样应遵循以下原则：-取样位置：应在现场实际用钢筋的各个构件处进行取样。
-取样方法：每个构件至少取2个样品，样品标识清晰，以避免混淆。
-取样量：每个构件中至少取2根钢筋样品，样品长度不少于1m。
-取样时间：取样应在钢筋装配完成后进行，以确保取样的钢筋质量符合设计要求。
四、取样方法1.现场取样：在施工现场根据取样要求，使用专用工具进行取样操作。
取样时应避免材料受到污染和损坏，应采用尽量少破坏原有结构的方法进行取样。
2.实验室取样：将现场取得的样品送至检测实验室进行测试。
在样品运输过程中应注意保持样品的原样性和干燥性。
在送检前应按照实验室的要求进行样品的保存和处理。
五、送检要求1.样品标识清晰：每个样品应标明取样位置、取样时间、取样人员等信息，确保样品的可追溯性。
2.样品保存恰当：采用适当的包装和保存方法，保持样品的湿度和温度适宜，以确保测试结果的准确性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
13
蒸压灰砂砖
抗压强度
抗折强度
GB11945-1999
1批/类型≤10万块
12块
14
蒸压灰砂
空心砖
抗压强度
JC/T637-1996
1批/类型≤10万块
2组12块
NF砖为二组22块
15
蒸压加气砼
砌块
立方体抗压强度
干体积密度
GB/T11968-1997
1批 /品 种、规 格 、 强 度 等 级 ≤ 1万 块
建筑工程试验取样规则
王桂玲
（中建八局技术中心）
近三年来，国家标准、行业标准等变化、调整较大，现将需要检测的项目、依据标准、验收批划分等加以汇总，以期对工作在施工一线的试验员有所帮助。
本规则是依据现行国家标准和行业标准编制的，在参照使用时，尚应结合工程所在地质量监督检验部门的要求和具体规定，对试验、检验内容进行增减，满足试验资料验收要求。
1批/强度等级≤15万块
12块
事先确定砖(砌块)垛上的取样部位及数量
7
烧结多孔砖
抗压强度
GB13544-2000
1批/强度等级≤5万块
12块
8
烧结空心砖
空心砌块
抗压强度
GB13545-2003
1批/规格、强度等级≤（3..5～15）万块
12块
9
普通砼
空心砌块
抗压强度
GB8239-1997
1批/工艺、规格、强度等级
≤2万块
6块
附表3
施工试验（三）
序号
名称
检、试验
项目
执行标准
验收批划分
取样数量
取样方法
18
建筑工程
饰面砖
粘结强度
JGJ110-97
1.现场镶贴的外部饰面砖：
11组（3个）/＞300m2，同类墙体，楼层
21组（3个）/≤300m2，二楼层
2.带饰面砖的预制墙板：1组/≤100块
现场检测
19
回
填
土
要求控制压实系数
2每工作班拌制的同一配合比混凝土，不足100盘时，取样不得少于1次；
3当1次连续浇筑超过1000m3时，同一配合比的混凝土，每200m3取样不得少于1次；
4每一楼层、同一配合比的混凝土，取样不得少于1次；
5抗渗试块：1）同一工程、同一配合比的混凝土，取样不应少于1次，按实际需要确定。
GB/T1596-2005
1批/等级、种类≤200吨
1公斤
1袋装：随机抽10袋，并从每袋中取≥1kg，混匀后缩分至1kg
2散装：从不同部位取15份试样（每份1-3kg），混匀后缩分至1kg
附表2
砖及砌块（二）
序号
名称
检验项目
执行标准
验收批划分
取样数量
取样方法
6
烧结普通砖
抗压强度
GB/T5101-2003
②80 kg(Dmax为31.5、40 )
4
轻集料
（粗）
筛分析
堆积密度
筒压强度
吸水率
颗粒表观密度
粒型系数
GB/T17431.1-1998
1批/品种、密度等级≤200m3
60升（Dmax≤20）
80升（Dmax>20）
从料堆不同部位、不同方向铲除表面，任选10点
5
粉煤灰
细度
需水量比
烧失量
游离氧化钙
安定性（C类）
≤1万块
6块
10
非烧结
普通粘土砖
抗压强度
抗折强度
JC/T422-91（96）
1批/规格、原材料、工艺、强度级别≤5万块
12块
11
粉煤灰砖
抗压强度
抗折强度
JC239-2001
1批/强度等级≤10万块
22块
12
轻集料砼
小型空心砌块
抗压强度
GB15229-2002
1批/品种、强度等级、规格、密度等级、质量等级工艺≤1万块
2槽每10-20m应不少于1个检验点
3每一独立基础下至少有一个检验点
4对灰土、砂和砂石、土工合成材料、粉煤灰等地基检验数量，每单位工程，不应少于3点，1000 m2以上的工程每100 m2至少有1点，3000 m2以上的工程每300 m2至少有1点。
5场地平整每100-400 m2取一点，但不应少于10点，长
度、宽度、边坡为每20m取1点，每边不应少于1点。
干密度：按点取样（工地可在现场做）采用现场回填土试验数据记录》表
环刀法：土样
用塑料袋装防止水份蒸发
20
普通混凝土
力学性能
抗压强度
GB50204-2002
GBJ107-87
GBJ146-90
GB/T50081-2002
1每拌制100盘且≯100m3的同配合比，取样≥1次；
压碎指标值
JGJ53-1992
1批/产地、规格、
连续进场≤400m3(600t)
40公斤/（Dmax为10、
16、20）
80公斤/（Dmax为
31.5、40）
取样部位均匀分布，在料堆上从5个不同部位的顶、中、底部抽取大致相等的试样15份（每份5-10kg），然后缩分
至①40kg（Dmax为10、16、20）
在施工现场设置标准养护室时，特别要注意，当混凝土试块放入水中养护时，养护水必须是氢氧化钙的饱和溶液，且养护室与养护水温度均为20±2℃，相对湿度大于95％，这一点与过去的标准GBJ81－85（养护室温度20±3℃，相对湿度大于90％）有显著不同。
取样规则的内容详见附表1～附表10。
附表1
胶结材料、集料（一）
击实
干密度
GB/T50123-1999
1批/种类（天然或人工级配）
击实：取原土样50公斤
干密度：按点取样（工地可在现场做）采用《现场回填土试验数据记录》表
击实：参照石子 取样
干密度：环刀法，土样用塑料袋装防止水份蒸发
要求控制
干密度
干密度
GB/T50123-1999
1坑每50-100m2应不少于1个检验点
序号
名称
检验项目
执行标准
验收批划分
取样数量
取样方法
1
水泥
安定性
凝结时间
强度
GB175-1999
GB1344-1999
GB12958-1999
GB12573-1990
GB50204-2002
1批/厂、品牌、品种、
强度等级、编号
1袋装≤200吨
2散装≤500吨
12公斤
1袋装：随机从不少于20个袋中取等量水泥，每袋取1kg，混匀后称取12kg
18块试件（100×100×100，自己加工，需标明发气方向）；
或6块原规格砌块（试验室加工）
16
粉煤灰
小型空心砌块
抗压强度
JC862-2000
1批/粉煤灰、集料、水泥强度等级、质量等级、工艺≤1万块
6块
17
砼路面砖
抗压（边长/厚度<5）
抗折（边长/厚度≥5）
JC/T446-2000
1批/类别、规格、强度等级
2散装：随机从20个以上部位取等量水泥1kg，混匀后称取12kg
2
砂
筛分析
含泥量
泥块含量
JGJ52-1992
1批/产地、规格、
连续进场≤400m3（600t）
22公斤
取样部位均匀分布，取样前铲除表层砂子，从8个部位抽取等量试样（每份11kg），然后用四分法缩分至22kg
3
石
筛分析
含泥量
泥块含量
针、片状含量
