服装打版界的扛把⼦------ET⾃定义操作⼤家好，我是IT共享者，⼈称⽪⽪。
前⾔今天要跟⼤家介绍的是关于服装设计所经常性使⽤的软件-----ET，这个ET可不是外星⼈，⽽是⼀款软件。
这款软件在国内是最受欢迎的，其优点多多，这⾥不⼀⼀讲述，下⾯来看看它的具体操作过程，让⼩编带着⼤家⼀起做漂亮的服装版型，⼈⼈都可以成为服装设计师。
前⾯3篇⽂章已经给⼤家讲述了ET软件的基本操作，，，，这篇⽂章主要是给⼤家讲⼀下⾃定义的操作，这样⾃⼰可以实现更多的花样，⼀起来看看吧~⼗、其它⼯具1.端移动这个⼯具的使⽤场景⾮常⼴泛，可以⽤来绘制任意图形，并且移动位置改变⼤⼩，⾸先我们需要绘制⼀个线段，然后选择端移动，并⽤⿏标左键选择线段，然后右键结束选择，如图：此时就会变成⼀条绿⾊的线段，我们可以按住某⼀个端点并进⾏拖动，想拖多长的线段就拖多长的线段，如图：最后的线段就是红⾊的那条，⽽且绿⾊的那条线段会消失。
2.平⾏线顾名思义，就是能够⽣成多条平⾏的线段，我们可以先绘制⼀条线段，然后点击平⾏线，并右击⿏标然后左键拖动线段即可，如图：3.等分线我们可以使⽤等分线绘制⼀个雪花图案，如图：我们⾸先绘制⼀条线段，然后选中等分线图标并且输⼊省量，然后使⽤左键拖动即可，如图：4.测量两点的长度这⾥我们需要使⽤两点测量这⼀功能，⾸先准备好两条线段，然后再点击两点测量，如图：接着我们分别点击两条线段的端点，如图：这时候它会弹出⼀个对话框，如图：不管它，关闭即可。
5.旋转形状有些时候我们需要将我们绘制的图形的⽅位进⾏旋转，这时我们可以借助旋转⼯具，如图：选择旋转后，我们来框选需要旋转的部分，如图：选中后右击⿏标，然后选择⼀个旋转的中⼼点，再⽤⿏标拖动旋转，如图：6.半径圆、椭圆1).半径圆点击绘图菜单，选择半径圆，通过设置半径或者周长来绘制圆，如图：如果我们不设置半径或者周长就可以⾃由绘制不同规格的圆。
2).椭圆点击选⽤⼯具，选择椭圆，设置长直径和短直径，如图：如果你不设置这两个参数的值，你就可以随意设置不同⼤⼩的椭圆。
ET打板工具使用方法
使用方法
57
局部调整
在一条或多条要素上指示调整要素的固定点，右键结束（右键位置要靠近调整侧的端点），在对话框中输入移动量，点上、下、左、右键移动，按确定。
58
删除
选择被删除对象，按右键确认。
59
平移
选择平移对象，按右键确认。拖动或采用方向键平移目标对象到指定位置，按下CTRL可进行移动拷贝。
60
《注意事项》必须是T形相交形状，不能是成角的形状，或十字交叉形状。
要素平行交点： 颜色：紫色
《操作步骤》框选放码点，点选构成角的两条边。
《功能用途》不用输入任何数值，能让构成角的两条边每个码都平行。一般用在西装领口处的夹角放码。
《注意事项》点选成角的两条边是不分先后的。
删除放码规则： 颜色：蓝色.没放过码的点都是蓝色
《功能用途》两个款某些片或整个款的量有相同或对称关系的用此工具可以提高放码速度。
《注意事项》一定先选择对应的拷贝方式再进行拷贝。只能拷移动量。
推板展开：
《操作步骤》按此工具即可。
《功能用途》把所有码的裁片，按规则重新计算后，显示网样。
《注意事项》推板“展开”是重新计算所有放码量然后显示出来，“全部”是把每个码以上一次的显示状态再次显示出来。
51
曲线圆角处理
选择参与圆角处理的两条要素。可拖动鼠标获得理想的曲线连接。
52
贴边
框选参与贴边操作的要素，右键结束。按住左键拖动贴边线或直接输入贴边宽度。
53
明线
先输入数值，左键点选参考线，左键点选明线方向。
54
波浪线
左键点选基线的起点，然后点选终点，左键点选波浪线的位置（此点距基线的距离可决定波浪线的浪高）。
33
ETCAD打板工具教程

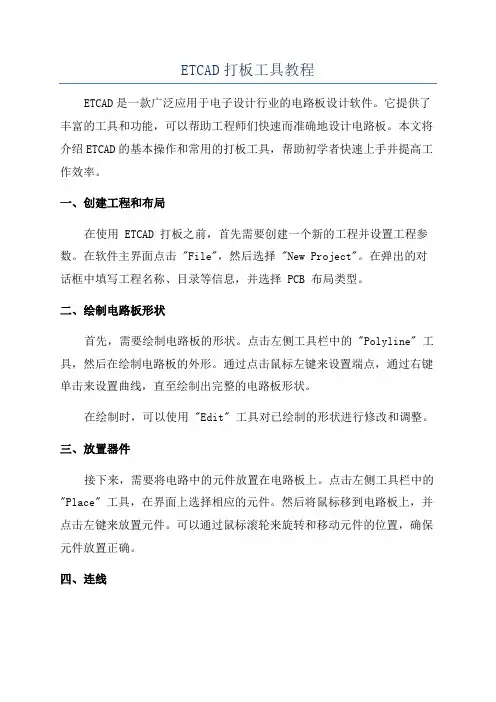

ETCAD打板工具教程ETCAD是一款广泛应用于电子设计行业的电路板设计软件。
它提供了丰富的工具和功能，可以帮助工程师们快速而准确地设计电路板。
本文将介绍ETCAD的基本操作和常用的打板工具，帮助初学者快速上手并提高工作效率。
一、创建工程和布局在使用 ETCAD 打板之前，首先需要创建一个新的工程并设置工程参数。
在软件主界面点击 "File"，然后选择 "New Project"。
在弹出的对话框中填写工程名称、目录等信息，并选择 PCB 布局类型。
二、绘制电路板形状首先，需要绘制电路板的形状。
点击左侧工具栏中的 "Polyline" 工具，然后在绘制电路板的外形。
通过点击鼠标左键来设置端点，通过右键单击来设置曲线，直至绘制出完整的电路板形状。
在绘制时，可以使用 "Edit" 工具对已绘制的形状进行修改和调整。
三、放置器件接下来，需要将电路中的元件放置在电路板上。
点击左侧工具栏中的"Place" 工具，在界面上选择相应的元件。
然后将鼠标移到电路板上，并点击左键来放置元件。
可以通过鼠标滚轮来旋转和移动元件的位置，确保元件放置正确。
四、连线在放置所有元件之后，需要通过连线来连接这些元件。
点击左侧工具栏中的 "Route" 工具，然后选择起始位置和终止位置，通过拖动鼠标来绘制连线。
在绘制连线时，可以使用 "Edit" 工具对连线进行修改和调整。
例如，可以调整连线的走向、角度和弯曲度。
五、设置信号层电路板通常有多个层，每个层都可以容纳不同的信号。
点击左侧工具栏中的 "Layer Stackup" 工具，然后在弹出的对话框中选择信号层。
可以根据需要添加或删除信号层，并设置各层的参数和属性。
六、设置清晰度和规则要保证电路板的质量，需要设置相应的清晰度和规则。
ET打板工具使用方法

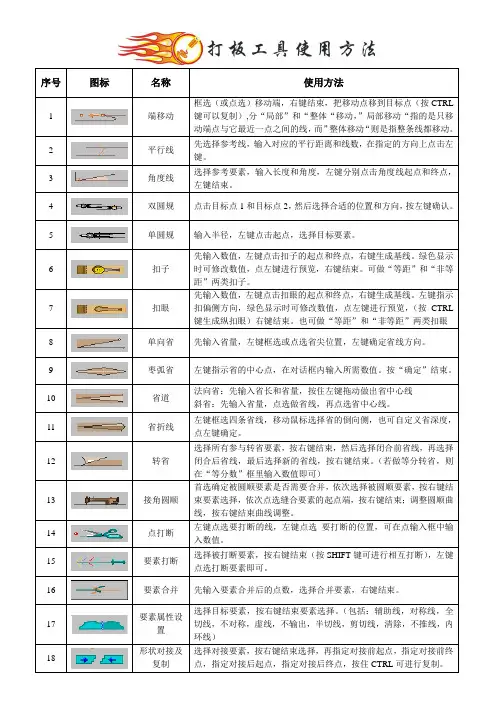

ET打板工具使用方法ET打板工具使用方法序号图标名称使用方法1 端移动框选（或点选）移动端，右键结束，把移动点移到目标点（按CTRL键可以复制）,分“局部”和“整体“移动，”局部移动“指的是只移动端点与它最近一点之间的线，而”整体移动“则是指整条线都移动。
2 平行线先选择参考线，输入对应的平行距离和线数，在指定的方向上点击左键。
3 角度线选择参考要素，输入长度和角度，左键分别点击角度线起点和终点，左键结束。
4 双圆规点击目标点1和目标点2，然后选择合适的位置和方向，按左键确认。
5 单圆规输入半径，左键点击起点，选择目标要素。
6 扣子先输入数值，左键点击扣子的起点和终点，右键生成基线。
绿色显示时可修改数值，点左键进行预览，右键结束。
可做“等距”和“非等距”两类扣子。
7 扣眼先输入数值，左键点击扣眼的起点和终点，右键生成基线。
左键指示扣偏侧方向，绿色显示时可修改数值，点左键进行预览，（按CTRL键生成纵扣眼）右键结束。
也可做“等距”和“非等距”两类扣眼8 单向省先输入省量，左键框选或点选省尖位置，左键确定省线方向。
9 枣弧省左键指示省的中心点，在对话框内输入所需数值。
按“确定”结束。
10 省道法向省：先输入省长和省量，按住左键拖动做出省中心线斜省：先输入省量，点选做省线，再点选省中心线。
11 省折线左键框选四条省线，移动鼠标选择省的倒向侧，也可自定义省深度，点左键确定。
12 转省选择所有参与转省要素，按右键结束，然后选择闭合前省线，再选择闭合后省线，最后选择新的省线，按右键结束。
（若做等分转省，则在“等分数”框里输入数值即可）13 接角圆顺首选确定被圆顺要素是否需要合并，依次选择被圆顺要素，按右键结束要素选择，依次点选缝合要素的起点端，按右键结束；调整圆顺曲线，按右键结束曲线调整。
14 点打断左键点选要打断的线，左键点选要打断的位置，可在点输入框中输入数值。
15 要素打断选择被打断要素，按右键结束（按SHIFT键可进行相互打断），左键点选打断要素即可。
ETCAD打板工具教程
序号图标名称使用方法1 端移动框选（或点选）移动端，右键结束，把移动点移到目标点（按CTRL 键可以复制）,分“局部”和“整体“移动，”局部移动“指的是只移动端点与它最近一点之间的线，而”整体移动“则是指整条线都移动。
2 平行线先选择参考线，输入对应的平行距离和线数，在指定的方向上点击左键。
3 角度线选择参考要素，输入长度和角度，左键分别点击角度线起点和终点，左键结束。
4 双圆规点击目标点1和目标点2，然后选择合适的位置和方向，按左键确认。
5 单圆规输入半径，左键点击起点，选择目标要素。
6 扣子先输入数值，左键点击扣子的起点和终点，右键生成基线。
绿色显示时可修改数值，点左键进行预览，右键结束。
可做“等距”和“非等距”两类扣子。
7 扣眼先输入数值，左键点击扣眼的起点和终点，右键生成基线。
左键指示扣偏侧方向，绿色显示时可修改数值，点左键进行预览，（按CTRL 键生成纵扣眼）右键结束。
也可做“等距”和“非等距”两类扣眼8 单向省先输入省量，左键框选或点选省尖位置，左键确定省线方向。
9 枣弧省左键指示省的中心点，在对话框内输入所需数值。
按“确定”结束。
10 省道法向省：先输入省长和省量，按住左键拖动做出省中心线斜省：先输入省量，点选做省线，再点选省中心线。
11 省折线左键框选四条省线，移动鼠标选择省的倒向侧，也可自定义省深度，点左键确定。
12 转省选择所有参与转省要素，按右键结束，然后选择闭合前省线，再选择闭合后省线，最后选择新的省线，按右键结束。
（若做等分转省，则在“等分数”框里输入数值即可）13 接角圆顺首选确定被圆顺要素是否需要合并，依次选择被圆顺要素，按右键结束要素选择，依次点选缝合要素的起点端，按右键结束；调整圆顺曲线，按右键结束曲线调整。
14 点打断左键点选要打断的线，左键点选要打断的位置，可在点输入框中输入数值。
15 要素打断选择被打断要素，按右键结束（按SHIFT键可进行相互打断），左键点选打断要素即可。
ET服装打版制版CAD教程(经典)
ET2009服装CAD教程河南工程学院张俊英、朱宏达编著智能笔的使用一、作图类（先左键点选）1 任意直线（左键点一下拉出一条任意直线，再左键点一下，右键结束）2 矩形（输入长度和宽度，左键点一下，把方形框拉成你想要的位置，再点左键确定；画任意矩形时按住shift键不放，左键点击一下，拉出方形，再左键点击一下即可。
）3 画曲线（左键点击3下以上，右键结束）4 丁字尺（左键点一下拉出一条任意直线，这时按一下ctrl键就可以切换成丁字尺。
所谓的丁字尺就是：水平线、垂直线、45度线;如果想换回任意直线，就再按一下ctrl键）5 作省道（输入长度和宽度，左键在要开省的线上点一下，拉出一条任意直线，左键再点一下即可）二、修改曲线类（先右键点选）1 调整曲线（右键点选曲线，左键拖动要修改的点，右键结束）2 点追加（如果在调整曲线时发现曲线点数不够时，可以按住ctrl键，在需要加点的位置点一下左键）3 点减少（如果在调整曲线时发现曲线点数太多时，可以按住shift键在需要删除点的位置点一下左键）4 两端固定修曲线（右键点选要修改的线、输入指定长度、左键点住要调整的曲线点拖动）5 点群修正（按住ctrl键，右键点选要调整的线，左键点住某个点拖动）6 直线变曲线（右键点选直线，中间自动加出一个曲线点）7 定义曲线点数（右键点选曲线、输入指定的点数、右键确定即可。
）"指定点数已包含线上的两个端点"三、修改类（先框选）左键点住拖动是框选1 线长调整（框选调整端后，在长度或调整量中输入数值，右键确定。
） "长度"是指把整条线调整成需要的长度；"调整量" 是指把线段进行延长或减短，减短需输入负的数值。
2 单边修正（框选调整端，左键点选修正后的新位置线，右键结束。
）注意：框选时不要超过线的中点。
3 双边修正（框选要修正的线，点选两条修正后的位置线，右键结束）4 连接角（框选需要构成角的两条线端，框选时也是不过线的中点，右键结束。
服装ET打板工具使用
直线：
1.任意直线：左键点击起点——左键点终点——右击结束
2.画一条长度为10厘米的直线：输入框输入数值10——左键点击起点——左键点终点——右 击结束
智能笔-●第一类：作图类，先左键点选。
矩形： 1.任意矩形： 2.画一个50*20的矩形
智能笔-●第一类：作图类，先左键点选。
1.调整曲线:右击要调整的线——拖动点修改
右击后状态 拖动调整时候的状态
2.增加点:右击要调整的线——Ctrl键+左击 3.删除点：右击要调整的线——Shife键+左键
智能笔——●第二类：修改曲线类，先右键点选。
2.增加点:右击要调整的线——Ctrl键+左击 3.删除点：右击要调整的线——Shife键+左键
3.单边修正/双边修正
双边修正：
单边修正：
左键框选 被修正端
左键框选 被修正端
左键点选 修正线
左键点选 修正线
右键结束
右键结束
智能笔——●第三类：修改曲线类，先左键框选。
4.平行线：
左键框选要素
按住shift+右 键指示平行方 向
左
按
输
键
键
入
点
盘
数
击
P
值
方
向
智能笔——●第三类：修改曲线类，先左键框选。
直线变曲线
定义曲线的点数
智能笔——●第三类：修改曲线类，先左键框选。
1.角连接 左键框选调整端-右键结束左键框选调整端-右键结 束
左键框选调整-右击结束
智能笔——●第三类：修改曲线类，先左键框选。
2.长度调整：定义整条线的长度
ET说明书
在文件名处，填写文件名后按“保存” 。在“设计” 、 “样板号” 、 “备注”及“季 节”处，填写相应的内容，以备文件查询时使用。 “制板时间”与“基础号型” 由系统自动填写。放过码的文件， “号型”处会显示已推放的号型数。 注：如文件已有文件名，再次按“文件保存”功能，则当前内容将取代已有 保存的文件。 4、 撤消：在发生错误或误操作时使用。回到上一步操作，可连续使用。
第二节 画面工具
4
一、画面工具：
1、 新建文件：用于新建一个空白的工作区，点击后弹出“画面内容将被
删除”确定即可。 2、 打开文件：用于打开一个已有的文件，从“搜寻”后找到文件的名
称“打开”即可。 3、 保存文件：可将绘制的纸样文件保存起来，以便后期存档、修改。
点击功能后, 初始文件的保存，会自动转为文件另存功能，并出现如下对话框：
1
第一章：制版模块界面介绍
一、启动 ET 服装 CAD 软件： 软件安装完成后，双击桌面软件图标即可进入主画面。在这里提供了支持打 板、推板 打印 ETCOM.EXE、排料 ETMARK.EXE、数字化仪 ETDIGT.EXE、输出
ETOUTPUT.EXE 的界面。打开主画面后可双击打板、排料等进入各模块。
10
8、定义曲线点数：右键点选曲线，在点数输入框 数，右键确定，指定的点数包含两个端点。 第三类：修改类（先左键框选） 1、线长调整：框选调整端，在长度输入框中 整条线的长度，在
中输入指定的点
输入数值为调整
中输入数值为加长或减短线的长度，数值加长
为正、减短为负。右键结束操作。 下图：左：长度框中输入数值为 30。右：调整框中输入数值为-10。
5
画面就缩小一次。可连续操作。 注：此功能只是画面的变化，实际图形的尺寸并没有改变。 8、 可实现。 9、 10、 视图查询：按住鼠标左键，将图形拖到你想要的观察位置。 前画面：用于在“现在”或“刚才”的两个画面之间进行切换，鼠 充满视图：可将当前工作区内的所有图形显示在当前画面中，单击即
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
字号：大中小ET打板工具使用方法序号图标名称使用方法1端移动框选（或点选）移动端，右键结束，把移动点移到目标点（按CTRL键可以复制）,分“局部”和“整体“移动，”局部移动“指的是只移动端点与它最近一点之间的线，而”整体移动“则是指整条线都移动。
2平行线先选择参考线，输入对应的平行距离和线数，在指定的方向上点击左键。
3角度线选择参考要素，输入长度和角度，左键分别点击角度线起点和终点，左键结束。
4双圆规点击目标点1和目标点2，然后选择合适的位置和方向，按左键确认。
5单圆规输入半径，左键点击起点，选择目标要素。
6扣子先输入数值，左键点击扣子的起点和终点，右键生成基线。
绿色显示时可修改数值，点左键进行预览，右键结束。
可做“等距”和“非等距”两类扣子。
7扣眼先输入数值，左键点击扣眼的起点和终点，右键生成基线。
左键指示扣偏侧方向，绿色显示时可修改数值，点左键进行预览，（按CTRL键生成纵扣眼）右键结束。
也可做“等距”和“非等距”两类扣眼8单向省先输入省量，左键框选或点选省尖位置，左键确定省线方向。
9枣弧省左键指示省的中心点，在对话框内输入所需数值。
按“确定”结束。
10省道法向省：先输入省长和省量，按住左键拖动做出省中心线斜省：先输入省量，点选做省线，再点选省中心线。
11省折线左键框选四条省线，移动鼠标选择省的倒向侧，也可自定义省深度，点左键确定。
12转省选择所有参与转省要素，按右键结束，然后选择闭合前省线，再选择闭合后省线，最后选择新的省线，按右键结束。
（若做等分转省，则在“等分数”框里输入数值即可）13接角圆顺首选确定被圆顺要素是否需要合并，依次选择被圆顺要素，按右键结束要素选择，依次点选缝合要素的起点端，按右键结束；调整圆顺曲线，按右键结束曲线调整。
14点打断左键点选要打断的线，左键点选要打断的位置，可在点输入框中输入数值。
15要素打断选择被打断要素，按右键结束（按SHIFT键可进行相互打断），左键点选打断要素即可。
16要素合并先输入要素合并后的点数，选择合并要素，右键结束。
17要素属性设置选择目标要素，按右键结束要素选择。
（包括：辅助线，对称线，全切线，不对称，虚线，不输出，半切线，剪切线，清除，不推线，内环线）18形状对接及复制选择对接要素，按右键结束选择，再指定对接前起点，指定对接前终点，指定对接后起点，指定对接后终点，按住CTRL可进行复制。
序号图标名称使用方法19纸形剪开及复制选择所有被剪开要素，按右键结束选择，选择剪开要素，按右键结束选择，在移动侧拖动鼠标到指定位置，按CTRL可以复制。
20刀口普通刀口：先在长度或比例处输入数值，框选要素起点端，右键结束。
要素刀口：点选两要素，右键结束，如按CTRL可做反转要素刀口。
21袖对刀依次选择前袖笼线，按右键结束选择；然后选择前袖山线，按右键结束；再选择后袖笼线，按右键结束选择；再选择后袖山线，按右键结束。
最后把需要的数值填入对应的对话框内即可。
22刀口修改及删除框选被修改刀口，输入新的刀口参数，按右键结束修改。
（若要删除刀口，先框选刀口，按DELETE键即可）23打孔左键点选打孔的位置，可在点输入框中输入数值24裁片属性定义在目标裁片中画出纱向两点位置（第2点为纱向箭头方向），按住SHIFT＋左键可定义二级纱向，按右键可修改纱向，按SHIFT＋右键可选删除二级纱线25缝边刷新直接点击该工具，能把闭合图形变成裁片；如对净边进行修改，按该工具后，缝边会自动进行修改；可将要素线转为属于裁片的线26自动加缝边选输入缝边宽，左键框选一个或多个完整裁片，右键结束。
27修改缝边宽度输入新的缝边宽，左键点选（或框选）要修改的净边，按右键结束。
28缝边角处理延长角：点选单一要素，反转角：框选单一要素（按CTRL直线反转）；折叠角：框选成角的两条同片要素；直角：点选两条缝合要素；延长反转角：分别框选两条缝合要素；切角：先输入切量1和切量2的数值，按住SHIFT，分别框选两要素。
29删除缝边选择目标裁片，按右键结束选择。
30缩水操作先输入缩水量，左键框选或点选所需操作的裁片，按右键确认。
（按SHIFT键进行单方向缩水）31自动生成朴选择朴基础边，按右键结束选择。
然后选择放置位置，按左键放下。
32裁片拉伸一次性框选参与操作的要素（左键可点选多余要素），右键结束。
在对话框中输入移动量，点上、下、左、右键移动，按确定。
33两枚袖选择前袖山线，再选择后袖山线，把数值输入对话框，按确定。
34等分线首先输入等分数，左键指示等分线起点，然后指示终点。
35任意文字指定文字标定位置和标注方向，并输入标注文字。
36皮尺测量左键选择测量要素的起点端，按F8键可关闭皮尺显示。
37要素长度测量选择被测量要素（如果为多条，则作求长度求和），按右键结束选择。
序号图标名称使用方法38两点测量选择第一点，然后选择第二点即可。
39拼合检查选择第一组目标要素，（CTRL＋右键：求和检查）右键结束。
然后选择第二组目标要素，右键结束选择。
40要素上两点测量选择目标要素，指定第一点，然后指定第二点即可。
41角度测量指定两条目标要素即可。
42变更颜色选择目标要素，右键结束选择。
43直角连接输入直角连接起点，然后输入连接终点，左键确定直角连接方向。
44固定等分割先输入分割量和等分数，框选参与分割的要素，右键结束。
指示固定侧要素的起点端，指示展开侧要素的起点端，右键结束。
（按CTRL键＋右键，可自动连接）45指定分割先输入分割量，框选参与分割的要素，按右键结束。
点选固定侧要素，点选展开侧要素。
从静止端依次选择分割线，右键结束。
（按CTRL键＋右键，可自动连接）46单边分割展开先输入展开量，选择基线要素，按右键展开。
47多边分割展开先输入分割量，框选参与展开的要素，按右键结束。
左键选择基线，左键选择分割线，按右键结束。
48半径圆输入半径，左键点击圆心位置即可。
49切线\垂线指定切线（或垂线）起点，指定切线圆或曲线，按SHIFT键可获得垂线。
50圆角处理选择参与圆角处理的两条要素，可拖动鼠标指示圆角半径大小，也可输入圆角半径。
51曲线圆角处理选择参与圆角处理的两条要素。
可拖动鼠标获得理想的曲线连接。
52贴边框选参与贴边操作的要素，右键结束。
按住左键拖动贴边线或直接输入贴边宽度。
53明线先输入数值，左键点选参考线，左键点选明线方向。
54波浪线左键点选基线的起点，然后点选终点，左键点选波浪线的位置（此点距基线的距离可决定波浪线的浪高）。
55衣褶先输入褶量，左键框选参与做褶的要素，右键结束。
从固定侧开始依次点选褶线的上端，右键结束。
左键点选衣褶的倒向侧，绿色显示时可修改数值，点左键进行预览，右键结束。
56两点相似点选或框选参考要素的起端，然后指定第一点与参考要素的参考点对应，再指定第二点，按住SHIFT键可以同时删除原要素。
序号图标名称使用方法57局部调整在一条或多条要素上指示调整要素的固定点，右键结束（右键位置要靠近调整侧的端点），在对话框中输入移动量，点上、下、左、右键移动，按确定。
58删除选择被删除对象，按右键确认。
59平移选择平移对象，按右键确认。
拖动或采用方向键平移目标对象到指定位置，按下CTRL可进行移动拷贝。
60水平垂直补正选择所有参与的要素，按右键结束选择。
选择补正参考要素，按SHIFT键为水平补正，否则为垂直补正。
61水平垂直镜像选择镜像要素，按右键结束选择，作出镜像轴，按CTRL可进行复制。
62要素镜像选择镜像要素，按右键结束选择，指定镜像轴要素，按CTRL可进行镜像复制。
放码功能说明尺寸表：《操作步骤》选尺寸表功能，输入放码部位名称及推放数值，确定。
《功能用途》不规则的放码，用尺寸表可以提高放码速度。
可以保存，变成公共尺寸表，供以后相似款式使用。
《注意事项》输入的放码档差是相对基码来计算的。
移动点规则：颜色：橙色《操作步骤》框选放码点，输入横纵放码量，确定。
按Shirt键可以多选点，按Ctrl键可以自定义放码方向。
《功能用途》主要放有水平和垂直量要求的放码点。
《注意事项》可以借用尺寸表直接输入尺寸，也可以直接在弹出的框内输入数值。
固定点规则：颜色：红色《操作步骤》框选放码点，确定。
《功能用途》用在水平和垂直量为0的放码点上。
《注意事项》主要用在线上的放码点，端点若不放，不用此工具也不会展开。
要素比例点：颜色：草绿色《操作步骤》框选放码点，点选该点所在线。
《功能用途》按放码点所在线基码的比例自动放出其他码。
不用输入数值。
《注意事项》不能放端点，必须是线上的点，线必须是整条的，不能断。
两点间比例点：颜色：雨白色《操作步骤》框选放码点，再框选两边的参考点。
《功能用途》按放码点所在两边的参考点的比例自动放出其他码。
不用输入数值。
《注意事项》不必是整条线，两参考点不用分先后框选。
两参考点至少有一点是放过码的。
要素距离点：颜色：粉蓝色《操作步骤》框选放码点，点选要素距离的起点方向，输入距离数值或尺寸，确定。
《功能用途》一般用在刀口位置放码。
《注意事项》不能放端点，线必须是整条的，不能是断线，放出的结果不会改变所在线的线型。
若距离通码为0，可以不用输入任何数值，软件会默认为0。
方向移动点：颜色：黄色《操作步骤》框选放码点，点选参考线，点击要素垂直方向，输入要素长度与（垂直移动量一般不用输入），确定。
《功能用途》放线长的工具。
垂直方向不输数时，每个码是平行的或顺线延长的。
输入垂直移动量，可以调节每个放码点之间间距,而且不会改变线长的要求。
《注意事项》要素方向距离是整条线的长，若每码长度一样，要素方向内可以不输入任何数值，软件会默认为0，即通码。
距离平行点：颜色：灰蓝色《操作步骤》框选放码点，点选参考线，输入横向或纵向的偏移量，确定。
《功能用途》在保证参考线平行的情况下，放点的水平或垂直量。
比如放肩宽点，保证肩斜线平行。
《注意事项》水平和垂直框内不能同时输量，因为线平行的量是电脑自动算的，所以只需输入一个你要控制的距离的量。
方向交点：颜色：粉红色《操作步骤》框选放码点，点击要锁定的线。
《功能用途》不用输入任何数值，能让每个码按基码的延伸方向相交锁定。
《注意事项》必须是T形相交形状，不能是成角的形状，或十字交叉形状。
要素平行交点：颜色：紫色《操作步骤》框选放码点，点选构成角的两条边。
《功能用途》不用输入任何数值，能让构成角的两条边每个码都平行。
一般用在西装领口处的夹角放码。
《注意事项》点选成角的两条边是不分先后的。
删除放码规则：颜色：蓝色.没放过码的点都是蓝色《操作步骤》框选放码点右键结束。
《功能用途》删除所选点上的放码规则。
《注意事项》若要修改放码量不用先删除放码量，因为再放的量可以覆盖以前的量。
点规则拷贝:《操作步骤》先选择拷贝方式，框选参考点（已放过码的）再框选需放码的点（可以很多）点右键结束。
