锅炉的保护装置及作用
锅炉三大安全附件
锅炉三大安全附件在锅炉运行过程中，为了保证锅炉的安全运行，需要配备一些重要的安全附件。
锅炉三大安全附件是指水位计、压力表和安全阀。
它们在锅炉运行中起着非常重要的作用，下面我们来详细介绍一下这三大安全附件的作用和重要性。
首先是水位计，水位计是用来观测锅炉水位高低的设备，它主要分为透明水位计和反射水位计两种类型。
水位计的作用是监测锅炉水位，及时了解锅炉水位的变化情况，确保锅炉水位在安全范围内。
如果水位计出现故障或不准确，可能导致水位过低或者过高，从而造成锅炉的安全隐患，甚至引发爆炸事故。
因此，水位计的准确性和可靠性对于锅炉的安全运行至关重要。
其次是压力表，压力表是用来测量锅炉内部压力的设备，它可以直观地显示锅炉的压力大小。
锅炉在运行过程中，需要保持一定的压力才能正常工作，而压力表的作用就是及时监测锅炉的压力变化，确保锅炉处于安全压力范围内。
如果锅炉的压力超出了正常范围，可能会导致锅炉爆炸或者其他安全事故的发生，因此，压力表的准确性和及时性对于锅炉的安全运行至关重要。
最后是安全阀，安全阀是用来保护锅炉在压力超过设定值时释放压力的装置，它可以防止锅炉因压力过高而发生爆炸。
安全阀在锅炉中扮演着最后一道防线的角色，一旦锅炉压力超过了安全范围，安全阀就会自动开启，释放压力，保护锅炉和操作人员的安全。
因此，安全阀的可靠性和灵敏度对于锅炉的安全运行至关重要。
总的来说，锅炉三大安全附件在锅炉的安全运行中起着非常重要的作用，它们的准确性、可靠性和及时性直接关系到锅炉的安全性。
因此，在锅炉的日常维护和保养中，需要对这三大安全附件进行定期检查和维护，确保它们能够正常工作，为锅炉的安全运行提供保障。
同时，在锅炉的运行过程中，操作人员也需要密切关注这三大安全附件的工作状态，及时发现并处理异常情况，确保锅炉能够安全稳定地运行。
只有这样，才能有效地保障锅炉的安全运行，避免发生安全事故，保障人员和设备的安全。
燃气锅炉的安全保护装置及其作用
燃气锅炉的安全保护装置及其作用燃气锅炉是一种常见的供暖设备，因其燃烧效率高、节能环保而被广泛应用。
由于燃气锅炉是一种具有较高安全风险的设备，因此在其设计中，会配备各种安全保护装置，以确保使用安全。
本文将从燃气锅炉常见的安全保护装置及其作用出发，探讨燃气锅炉的安全保护措施。
一、排气装置燃气锅炉的燃烧会产生大量的废气，排放废气需要通过排气管道。
排气管道的作用是将燃烧废气排出室外，防止有害气体积聚在室内。
排气管道需要保持通畅，以确保燃烧废气的顺利排放。
二、泄压阀燃气锅炉在运行过程中，会产生一定的压力，当压力超过规定值时，会自动启动泄压阀，将多余的燃气排放出去，以防止设备由于超负荷运行而受损。
三、过热保护器当燃气锅炉的水温超过规定值时，过热保护器会自动断电，以防止水温继续升高，导致设备受损。
四、漏电保护器漏电保护器的作用是检测电路是否有漏电现象，当检测到漏电时，保护器会自动断电，以避免漏电引发火灾等危险事故。
五、燃气压力保护器燃气压力保护器的作用是检测燃气的压力是否正常，在燃气压力过低或过高时，保护器会启动报警或自动关机，以保证燃气的正常供应。
六、烟道堵塞保护器烟道堵塞保护器的作用是检测燃烧室内部是否存在烟道堵塞的情况，当检测到烟道堵塞时，保护器会自动关机，以避免燃气无法正常燃烧，造成危险。
七、水位保护器水位保护器的作用是监测燃气锅炉水位，并对水位进行预警和保护。
当水位过低时，保护器会自动关闭燃气锅炉，以防止设备的损坏。
总之，安全保护装置的设计和使用是保障燃气锅炉正常运作和使用安全的关键。
在燃气锅炉的使用过程中，还需要注意保持清洁、定期检查等操作，以确保设备及其安全性的维护。
锅炉内部设备工作原理及作用共26张
锅炉内部设备工作原理及作用共26张1.炉膛：炉膛是燃烧室，用于燃烧燃料，产生高温烟气，提供热能给水。
炉膛内的燃烧过程符合燃烧原理，通过空气与燃料的充分混合和燃烧反应，将化学能转变为热能。
2.烟管：烟管是热交换设备，用于将烟气中的热量传递给水。
烟气在烟管内流动，使得烟气与水之间的温度差在烟管内部传导热量。
这样，冷水通过烟管，可吸收烟气的热量而升温，变为蒸汽或热水。
3.换热面：换热面指的是与烟气和水直接接触的表面，包括炉墙、水壁、叠瓦式烟管等。
换热面的作用是增强热交换效果，提高换热效率，将更多烟气中的热量传递给水。
4.水壁：水壁是锅炉的重要换热装置，用于加热水并驱动锅炉工作。
水壁通过吸收烟气的热量，将水加热至其沸腾点以上，形成蒸汽。
水壁可以采用平板式、螺旋卷管式等结构，提高换热效果。
5.蒸汽分离器：蒸汽分离器是用于从水中分离蒸汽和液体水的设备。
在蒸汽分离器内，水和蒸汽通过特殊的结构和流动方式，使得水在分离器内停留时间较长，使液体水融合，而蒸汽则通过分离器的出口排出。
这样可以保证蒸汽的纯度和质量。
6.水位计：水位计用于测量锅炉内水位的高度。
通过水位计，操作人员可以了解锅炉内的水位情况，确保水位在安全范围内。
7.疏水阀：疏水阀是用于排除锅炉内部过剩的水和杂质的设备。
疏水阀根据水蒸汽的密度差，将含有水的流体排出，同时阻止蒸汽的排出。
8.主汽门：主汽门是控制蒸汽流量的设备。
通过主汽门的开关控制，可以调节蒸汽流量以满足锅炉的工作需要。
9.旁通阀：旁通阀用于调节锅炉内的水流量。
通过调节旁通阀的开关，可以调节水的流量并控制锅炉的水位。
10.动力煤质量控制系统：动力煤质量控制系统用于控制锅炉的燃烧过程，确保燃煤的质量。
系统通过监测煤质的相关参数，如灰分、挥发分等，自动调节锅炉的燃烧参数，使燃烧效果最佳化。
11.风机：风机用于提供供氧和排烟的空气流动。
风机通过产生气流，将空气输送到炉膛中，提供氧气使燃料燃烧。
同时，风机还能将燃烧后的烟气排出锅炉。
锅炉燃烧设备是、保护装置
因此，从改善劳动条件、节约燃料、消烟除尘等方面考虑，手 烧炉的使用应严格限制。蒸发量大于和等于1t/h的锅炉，国家 规定要采用机械燃烧，使之符合高效、低耗、文明生产的要求。
➢ 流化床炉---燃料在炉室中完全被空气流所“流化”，形 式一种类似于液体沸腾状态燃烧的炉子，又名沸腾炉。
➢ 室燃炉---燃料随空气流进入炉室呈悬浮状燃烧的炉子， 如燃用煤粉的煤粉炉，燃用液体、气体燃料的燃油炉和燃 气炉。
第二节 煤的燃烧过程
在燃烧技术中，把从氧和 燃料可燃物质的混合、扩 散至发光放热的剧烈氧化 反应完成的整个过程，称 为燃烧过程。试验表明， 燃料的燃烧过程是一个非 常复杂的物理化学过程， 不可能用简单的公式来表 示其微观特性。为便于研 究，习惯上将煤的燃烧过 程划分为三个阶段：
1. 保持一定的高温环境，以便能产生急剧的燃烧反应； 2. 供应燃料在燃烧中所需的充足而适量的空气； 3. 采取适当措施以保证空气与燃料能很好接触、混合，并提供燃
烧反应所必需的时间和空间；
4. 及时排出燃烧产物---烟气和灰渣。 ➢ 燃烧设备的任务，就是要为燃料的良好燃烧创造这些客观条件。
针对不同燃料在燃烧过程中具有的特性，如挥发物低的无烟煤 着火比较困难，含灰多、灰熔点低的某些烟煤难以燃尽等等， 应采用相应的燃烧方式、燃烧设备和炉内改善燃烧的措施，以 使燃料尽可能烧好燃尽。此外，燃烧设备本身还应充分考虑到 运行的安全可靠、结构简单、合理，操作、检修方便以及造价 和运行费用低廉等方面的要求。
导热油锅炉各部分作用原理
导热油锅炉各部分作用原理导热油锅炉是一种常用的工业锅炉，它利用导热油作为传热介质，将热能传递给加热设备。
导热油锅炉的各部分都发挥着重要的作用，下面我们来详细介绍一下导热油锅炉各部分的作用原理。
一、锅炉本体。
导热油锅炉的锅炉本体是整个锅炉的主体部分，它由炉膛、燃烧器、炉排、烟道、冷凝器等部分组成。
炉膛是燃烧燃料的地方，燃烧器负责将燃料喷入炉膛并点燃，炉排则是用来支撑燃料并保证充分燃烧，烟道则是烟气流动的通道，冷凝器则用于将烟气中的水蒸气冷凝成液体。
整个锅炉本体的作用是将燃料燃烧产生的热能传递给导热油。
二、导热油循环系统。
导热油循环系统由循环泵、管道、阀门等部分组成，它的作用是将热能从锅炉本体传递到加热设备。
循环泵负责将热的导热油从锅炉本体抽出，经过加热设备后再将冷的导热油送回锅炉本体。
管道和阀门则起到输送和控制导热油流动的作用。
整个导热油循环系统的作用是保证导热油能够顺利地循环流动，将热能传递给加热设备。
三、加热设备。
加热设备是导热油锅炉的另一个重要部分，它可以是蒸汽发生器、热风炉、热水锅炉等。
加热设备的作用是利用导热油传递过来的热能，将其传递给工艺生产中需要加热的介质，比如水、空气等。
不同的加热设备有不同的工作原理，但它们的共同点是利用导热油的热能完成加热过程。
四、控制系统。
控制系统是导热油锅炉的大脑，它由控制器、传感器、执行器等部分组成。
控制系统的作用是监测和控制导热油锅炉的运行状态，保证锅炉能够安全、稳定地运行。
控制器通过传感器获取锅炉的各种参数，比如温度、压力等，然后根据预设的控制策略，通过执行器来调节锅炉的运行状态，保证其在设定的工作范围内运行。
五、安全保护装置。
安全保护装置是导热油锅炉的重要组成部分，它包括压力开关、温度开关、水位控制器、安全阀等。
安全保护装置的作用是保证导热油锅炉在运行过程中能够安全可靠地工作，避免发生意外事故。
比如，当导热油温度超过设定值时，温度开关会自动切断燃料供应，保护锅炉不受过热损坏；当导热油压力超过设定值时，安全阀会自动释放压力，保证锅炉的安全运行。

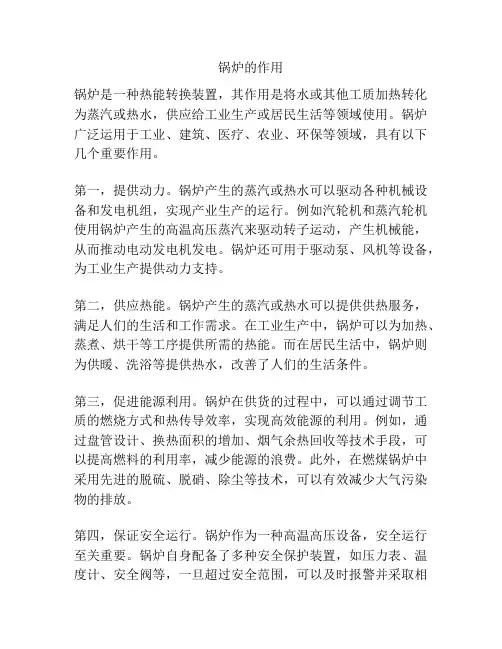

锅炉的作用
锅炉的作用锅炉是一种热能转换装置，其作用是将水或其他工质加热转化为蒸汽或热水，供应给工业生产或居民生活等领域使用。
锅炉广泛运用于工业、建筑、医疗、农业、环保等领域，具有以下几个重要作用。
第一，提供动力。
锅炉产生的蒸汽或热水可以驱动各种机械设备和发电机组，实现产业生产的运行。
例如汽轮机和蒸汽轮机使用锅炉产生的高温高压蒸汽来驱动转子运动，产生机械能，从而推动电动发电机发电。
锅炉还可用于驱动泵、风机等设备，为工业生产提供动力支持。
第二，供应热能。
锅炉产生的蒸汽或热水可以提供供热服务，满足人们的生活和工作需求。
在工业生产中，锅炉可以为加热、蒸煮、烘干等工序提供所需的热能。
而在居民生活中，锅炉则为供暖、洗浴等提供热水，改善了人们的生活条件。
第三，促进能源利用。
锅炉在供货的过程中，可以通过调节工质的燃烧方式和热传导效率，实现高效能源的利用。
例如，通过盘管设计、换热面积的增加、烟气余热回收等技术手段，可以提高燃料的利用率，减少能源的浪费。
此外，在燃煤锅炉中采用先进的脱硫、脱硝、除尘等技术，可以有效减少大气污染物的排放。
第四，保证安全运行。
锅炉作为一种高温高压设备，安全运行至关重要。
锅炉自身配备了多种安全保护装置，如压力表、温度计、安全阀等，一旦超过安全范围，可以及时报警并采取相应措施。
此外，锅炉还设置了水位控制、燃烧控制、烟气排放等系统，确保锅炉的安全稳定运行。
综上所述，锅炉的作用是多方面的。
它能提供动力驱动各种机械设备，供应热能满足人们的生活和工作需求，促进能源的高效利用，以及保证锅炉的安全运行。
随着科技的进步，锅炉的设计制造和运行管理将不断完善，更好地适应不同领域的需求，将为各行业的发展做出贡献。
燃气锅炉的结构
燃气锅炉的结构燃气锅炉是一种常见的供暖设备，其结构复杂多样。
一般来说，燃气锅炉主要由燃烧系统、热交换系统、排烟系统、控制系统和安全保护系统等几个部分组成。
首先是燃烧系统。
燃烧系统是燃气锅炉的核心部件，负责将燃气与空气混合并点燃。
燃烧系统主要包括燃气供应系统、点火系统和燃烧控制系统。
燃气供应系统负责将燃气从管道输送到燃烧器，通常包括燃气调压器、燃气阀门和燃气管道等。
点火系统通常采用电火花点火器，通过高压电流产生火花点燃混合气体。
燃烧控制系统则通过感应传感器和控制器，控制燃气的供应量和点火时机，以保证燃烧的安全和高效。
其次是热交换系统。
热交换系统是燃气锅炉的热能转换部分，负责将燃烧释放的热能传递给供暖介质。
热交换系统主要由燃烧室、烟道和换热器组成。
燃烧室是燃烧系统与烟道之间的空间，燃烧室内的燃烧产生的高温烟气通过烟道进入换热器。
烟道是一条通道，通常由多个弯头和连接管组成，通过合理的设计，增加烟气与换热器之间的接触面积，提高热能的利用效率。
换热器是燃气锅炉中最重要的组件，用于将烟气中的热能传递给水或其他介质，一般采用水管式或烟管式结构。
再次是排烟系统。
排烟系统是燃气锅炉中排出烟气的部分，主要由烟道、烟囱和风机组成。
烟道将烟气从换热器排出，烟囱则是将烟气引导到室外。
为了保证烟气排放的安全和环保，烟囱通常需要具备一定的高度和密封性能。
在一些大型的燃气锅炉中，还会配备风机，通过增加烟气排出的风速，提高排烟的效果。
控制系统是燃气锅炉的大脑，负责监测和控制燃烧过程和供暖系统的运行。
控制系统通常包括温度传感器、压力传感器、流量传感器、控制器和执行器等。
温度传感器用于感知燃气锅炉内部的温度变化，压力传感器用于监测燃气和供暖介质的压力情况，流量传感器用于测量燃气和供暖介质的流量。
控制器根据传感器的反馈信号，通过控制执行器（如燃气阀门、水泵、风机等），调节燃气和供暖介质的流量和温度，以保持燃烧的稳定和供暖系统的正常运行。
锅炉的保护装置与自动控制
锅炉的保护装置与自动控制锅炉的自动控制与保护装置是锅炉的重要组成部分, 对锅炉的安全运行起十分重要的作用。
它的作用主要有三点:1. 当被控对象的变化超过给定范围之后, 具有限制报警作用。
2. 当锅炉出现异常情况或操作失误时, 具有联锁保护作用。
3. 当锅炉正常工作时, 具有控制( 或测量、指示) 作用。
锅炉的自控保护装置, 其类型有多种分法, 而从上述三点作用出发, 亦可分为警报、联锁保护和自动控制三个系统。
一、锅炉的警报系统锅炉的警报系统是由水位、压力和温度的传感器与声光讯号装置相互串联而组成的一个电路系统。
当水位、压力和温度处于极限位置时, 指示灯将通过亮或灭、闪烁或颜色区别来显示相应的状态, 而音响信号装置则通过发声达到报警的目的。
( 一) 水位警报系统为了保持锅炉水位正常, 防止发生缺水或满水事故, 对蒸发量大于和等于2t/h 的锅炉, 除装设水位表外, 还需装设高低水位警报器。
它的作用是: 当锅炉内的水位高于最高安全水位或低于最低安全水位时, 水位警报器就自动发出报警声响和光信号, 提醒司炉人员迅速采取措施, 防止事故发生。
水位警报器是利用锅筒和传感器内水位同时升降而造成传感器浮球相应升降, 或者利用锅水能够导电的原理而制成, 它有安装在锅筒内和锅筒外两种。
前者因检修困难, 现在已较少应用; 后者常用的有磁钢( 铁) 式、电感式、波纹管式和电极式水位传感器四种。
1. 磁钢( 铁) 式水位传感器磁铁式水位传感器也称“ 浮子式水位传感器“, 见图4-30 。
主要由永磁钢组、浮球、三组水银开关和调整箱组件等部分组成。
当锅筒内的水位发生变化时, 浮球也随之变化, 从而带动永磁钢组上升或下降, 将高、低水位或极限低水位开关接通, 发出警报, 为了提高水位传感器的灵敏度和使用寿命, 有的单位使用干簧管取代水银开关, 收到了较好的效果。
磁钢式水位控制具有效率高, 结构简单, 无须调节仪表转换信号, 直接带动水泵工作的特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉的保护装置及作用
安全阀，当锅炉压力急剧升高直至超过最高允许值时，安全阀自动开启，将蒸汽排至大气而降低锅炉压力。
排气阀，当锅炉蒸汽参数超规范而危及设备安全或汽轮机大量甩负荷时，可将排气阀开启泄压，并保护过热器。
锅炉汽包压力表、水位计和水位报警器，设置有超压报警和高水位报警信号，当锅炉出现超压现象或水位异常现象时能发出报警，并且通过连锁装置控制燃烧，如停止供应燃料、停止通风，使司炉人员能及时采取措施，以免造成锅炉超压或缺水、满水事故。
事故放水阀，当锅炉汽包水位异常升高时，开启事故放水阀，以降低汽包水位。
锅炉防爆阀，当锅炉灭火发生爆炸或受热面爆破时，炉膛和烟道各部防爆阀即自动开启或破裂卸压，保证设备不致损坏。
锅炉连锁装置，使锅炉各转动机械按照一定生产流程启动和停止，在事故情况下，能按生产流程自动跳闸，防止事故扩大。
灭火保护装置，当锅炉发生灭火时，自行切断锅炉燃烧的供给，防止锅炉打炮。
排污和加药装置，保持汽、水品质合格，减少设备的结垢和腐蚀。
