基坑课程设计
基坑开挖课程设计
基坑开挖课程设计一、课程目标知识目标：1. 学生能够掌握基坑开挖的基本概念，理解其工程意义和在实际施工中的应用。
2. 学生能够掌握基坑开挖的施工流程、技术要点及安全措施，了解相关工程标准和规范。
3. 学生能够了解基坑开挖对周边环境的影响，掌握环境保护和生态修复的基本原则。
技能目标：1. 学生能够运用所学知识，分析和解决实际工程中基坑开挖的问题，具备一定的工程实践能力。
2. 学生能够通过团队合作，完成基坑开挖工程的施工组织设计，提高沟通协调和团队协作能力。
3. 学生能够运用现代信息技术，如CAD等软件，进行基坑开挖工程的图纸绘制和方案设计。
情感态度价值观目标：1. 学生能够认识到基坑开挖工程在国民经济建设中的重要性，培养对土木工程职业的热爱和责任感。
2. 学生能够关注基坑开挖工程中的安全问题，树立安全意识，培养良好的职业道德。
3. 学生能够关注基坑开挖对环境的影响，树立绿色环保意识，为可持续发展做出贡献。
本课程针对高年级土木工程专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。
通过本课程的学习，学生将能够掌握基坑开挖的相关知识，提高工程实践能力，培养良好的职业道德和环保意识，为将来从事土木工程领域工作打下坚实基础。
二、教学内容1. 基坑开挖基本概念：包括基坑定义、分类及作用，使学生了解基坑开挖在工程建设中的重要性。
教材章节：第一章 概述2. 基坑开挖施工技术：讲解施工流程、施工方法、支撑系统及排水措施等内容，使学生掌握基坑开挖的工程技术要点。
教材章节：第二章 基坑开挖施工技术3. 基坑开挖安全措施：介绍安全防护、应急预案、安全事故处理等方面的知识，提高学生的安全意识。
教材章节：第三章 基坑开挖安全控制4. 基坑开挖对周边环境的影响：分析基坑开挖对地表、地下管线、周边建筑物及生态环境的影响，使学生认识到环境保护的重要性。
教材章节：第四章 环境保护与生态修复5. 基坑开挖工程实践：结合实际案例，让学生了解基坑开挖工程的组织与管理，提高学生的工程实践能力。
基坑土方开挖课程设计
基坑土方开挖课程设计一、教学目标本课程旨在让学生了解和掌握基坑土方开挖的基本概念、原理和方法，培养学生进行基坑土方开挖的实践操作能力，提高学生对工程安全、质量、进度等方面的综合管理能力。
知识目标：使学生了解基坑土方开挖的基本概念、原理和方法，掌握基坑支护结构的设计和计算，了解土方开挖机械的性能和选用原则，以及了解基坑土方开挖的施工和管理。
技能目标：培养学生进行基坑土方开挖的实践操作能力，包括土方开挖机械的操作、基坑支护结构的施工、土方开挖的进度控制和质量控制等。
情感态度价值观目标：培养学生对工程安全、质量、进度等综合管理的认识，使学生明白良好的工程管理对于工程成功的重要性，培养学生的团队协作精神和职业责任感。
二、教学内容本课程的教学内容主要包括基坑土方开挖的基本概念、原理和方法，基坑支护结构的设计和计算，土方开挖机械的性能和选用原则，以及基坑土方开挖的施工和管理。
详细的教学大纲如下：1.基坑土方开挖的基本概念和原理2.基坑支护结构的设计和计算3.土方开挖机械的性能和选用原则4.基坑土方开挖的施工和管理三、教学方法本课程的教学方法包括讲授法、案例分析法和实验法。
讲授法用于讲解基坑土方开挖的基本概念、原理和方法，基坑支护结构的设计和计算，土方开挖机械的性能和选用原则等内容。
案例分析法用于分析实际工程中的基坑土方开挖案例，使学生能够将理论知识应用到实际工程中。
实验法用于让学生进行基坑土方开挖的实践操作，提高学生的实践能力。
四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备。
教材和参考书用于提供基坑土方开挖的基本概念、原理和方法，基坑支护结构的设计和计算，土方开挖机械的性能和选用原则等内容。
多媒体资料用于辅助讲解和展示基坑土方开挖的相关内容。
实验设备用于进行基坑土方开挖的实践操作。
五、教学评估为了全面、客观、公正地评估学生在基坑土方开挖课程中的学习成果，我们将采取多种评估方式相结合的方法。
某工程基坑支护课程设计
某工程基坑支护课程设计一、课程目标知识目标：1. 掌握基坑支护的基本原理，理解不同类型支护结构的工作机理；2. 学会分析基坑支护工程中土体的力学性质，并能运用相关理论知识进行稳定性计算；3. 了解基坑支护工程的施工工艺及质量控制要点，具备评估支护方案合理性的能力。
技能目标：1. 能够运用专业知识，针对具体工程案例设计合理的基坑支护方案；2. 掌握基坑支护施工过程中常见问题的识别与处理方法，具备解决实际工程问题的能力；3. 通过课程学习，提高团队协作、沟通表达和工程实践能力。
情感态度价值观目标：1. 培养学生对土木工程专业的热爱，激发学习兴趣，树立正确的专业观；2. 增强学生的安全意识，培养严谨、负责的工作态度，关注工程的社会、环境和经济效益；3. 提高学生的社会责任感，使其认识到基坑支护工程在城市建设中的重要作用，为未来从事相关工作奠定基础。
本课程针对高年级土木工程专业学生，结合课程性质、学生特点和教学要求，明确以上课程目标。
通过本课程的学习，使学生能够将理论知识与实际工程相结合，为未来从事基坑支护工程领域的工作奠定坚实基础。
后续教学设计和评估将围绕以上具体学习成果展开。
二、教学内容1. 基坑支护概述- 基坑支护的概念与分类- 基坑支护工程的重要性2. 基坑支护原理- 土压力理论- 支护结构工作机理3. 土体力学性质分析- 土体的物理性质- 土体的力学性质- 土压力计算4. 基坑支护设计- 支护结构选型- 稳定性分析及计算- 支护结构设计方法5. 基坑支护施工技术- 施工工艺及流程- 质量控制与验收- 施工中常见问题及处理方法6. 基坑支护工程案例- 典型工程案例分析- 支护方案优化与评价本教学内容依据课程目标，结合教材相关章节，确保科学性和系统性。
教学大纲明确以上六个方面的教学内容，安排合理进度，以使学生全面掌握基坑支护知识，提高工程实践能力。
教学内容将结合实际案例，强调理论与实践相结合，培养学生的专业素养。
基础工程基坑支护课程设计
基础工程基坑支护课程设计一、课程目标知识目标：1. 让学生理解基础工程中基坑支护的重要性，掌握基坑支护的基本原理和方法。
2. 使学生掌握不同类型基坑支护结构的特点及适用条件，了解其设计和施工要点。
3. 引导学生了解基坑支护工程中的风险评估与管理，培养学生对工程安全意识的认识。
技能目标：1. 培养学生运用所学知识分析基坑支护工程案例的能力，提高解决实际工程问题的技能。
2. 提高学生运用相关软件和工具进行基坑支护结构设计和计算的能力。
3. 培养学生团队协作和沟通能力，提高学生在工程实践中的组织协调能力。
情感态度价值观目标：1. 培养学生对基础工程基坑支护领域的兴趣，激发学生学习热情，增强专业认同感。
2. 引导学生树立正确的工程观念，认识到工程质量对社会和人民群众生活的影响，培养学生的社会责任感。
3. 培养学生严谨细致的工作作风，增强学生的职业道德意识。
本课程针对高年级土木工程专业学生，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果，以便后续的教学设计和评估。
通过本课程的学习，旨在培养学生具备扎实的基坑支护理论知识，较强的工程实践能力和良好的职业道德素养。
二、教学内容1. 基坑支护工程概述- 基坑支护的作用和重要性- 基坑支护工程发展历程及现状2. 基坑支护基本原理- 土压力理论- 支护结构受力分析- 稳定性和变形控制原理3. 常见基坑支护结构及特点- 支护桩、地下连续墙- 土钉墙、重力式挡土墙- 锚杆支护、组合支护4. 基坑支护工程设计- 设计原则与步骤- 支护结构选型与计算- 施工组织设计5. 基坑支护施工技术- 施工工艺及操作要点- 施工监测与质量控制- 风险防范与应急处理6. 基坑支护工程案例分析- 典型工程案例介绍- 案例分析及启示7. 基坑支护新技术与发展趋势- 新技术、新材料、新工艺简介- 行业发展前景及挑战教学内容依据课程目标，结合教材章节，确保科学性和系统性。
教学大纲明确教学内容的安排和进度，使学生在逐层深入的学习过程中，掌握基坑支护工程的基本理论和实践技能。
基坑工程课程设计计算书
基坑工程课程设计计算书
基坑工程课程设计计算书
1.设计要求：
根据给定的基坑工程设计任务，完成基坑工程的计算书。
计算书应包含以下内容：
- 基坑的开挖计算
- 基坑支护结构的设计计算
- 地下水的渗流计算
- 基坑工程的监测计算
2.基坑开挖计算：
- 根据基坑设计要求，计算基坑的开挖深度、开挖体积、开挖面积等参数。
- 根据土壤力学和岩土力学原理，计算和分析不同土壤类型的开挖深度限制和开挖工况。
3.基坑支护结构的设计计算：
- 根据基坑深度和周围土层力学参数，设计合理的基坑支护结构。
- 计算支撑结构的荷载和变形情况，确定支撑结构的类型和尺寸。
4.地下水渗流计算：
- 根据基坑周围的地下水情况，进行水位计算和渗流计算。
- 分析渗流路径、水压力等参数，确定地下水对基坑支护结构的影响。
5.基坑工程监测计算：
- 根据监测点的位置和要求，计算监测点的变形和应力等参数。
- 分析监测数据，评估基坑工程的安全状况。
以上是基坑工程课程设计计算书的基本要求和内容。
具体的计算方法和公式需要根据具体的设计任务和土层情况确定。
设计计算书应简明扼要、准确合理，结合实际情况进行相应的分析和评估。

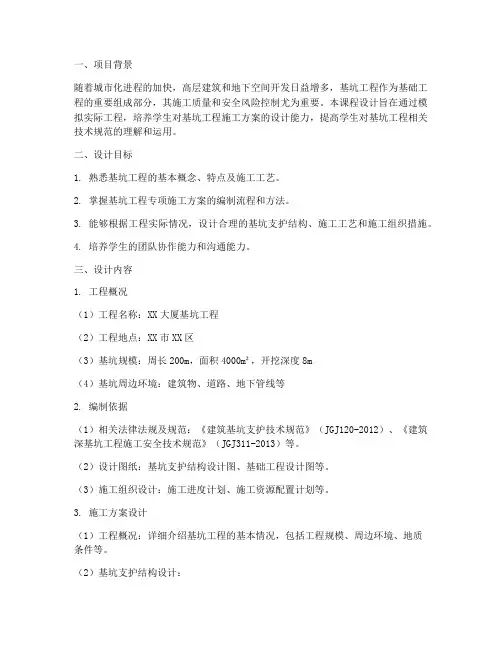

基坑工程施工方案课程设计
一、项目背景随着城市化进程的加快，高层建筑和地下空间开发日益增多，基坑工程作为基础工程的重要组成部分，其施工质量和安全风险控制尤为重要。
本课程设计旨在通过模拟实际工程，培养学生对基坑工程施工方案的设计能力，提高学生对基坑工程相关技术规范的理解和运用。
二、设计目标1. 熟悉基坑工程的基本概念、特点及施工工艺。
2. 掌握基坑工程专项施工方案的编制流程和方法。
3. 能够根据工程实际情况，设计合理的基坑支护结构、施工工艺和施工组织措施。
4. 培养学生的团队协作能力和沟通能力。
三、设计内容1. 工程概况（1）工程名称：XX大厦基坑工程（2）工程地点：XX市XX区（3）基坑规模：周长200m，面积4000m²，开挖深度8m（4）基坑周边环境：建筑物、道路、地下管线等2. 编制依据（1）相关法律法规及规范：《建筑基坑支护技术规范》（JGJ120-2012）、《建筑深基坑工程施工安全技术规范》（JGJ311-2013）等。
（2）设计图纸：基坑支护结构设计图、基础工程设计图等。
（3）施工组织设计：施工进度计划、施工资源配置计划等。
3. 施工方案设计（1）工程概况：详细介绍基坑工程的基本情况，包括工程规模、周边环境、地质条件等。
（2）基坑支护结构设计：1）支护结构类型：根据工程地质条件和周边环境，选择合适的支护结构类型，如排桩、地下连续墙、土钉墙等。
2）支护结构参数：根据设计规范和工程实际情况，确定支护结构的尺寸、配筋、材料等参数。
（3）施工工艺设计：1）土方开挖：采用分层分段开挖，严格控制开挖顺序和速度，确保边坡稳定。
2）支护结构施工：按照设计要求，进行支护结构的施工，确保施工质量和安全。
（4）施工组织措施：1）施工进度计划：合理安排施工顺序，确保工程进度。
2）施工资源配置：根据施工需求，合理配置施工人员、材料、设备等资源。
3）安全措施：制定安全施工措施，确保施工安全。
四、设计成果1. 基坑工程专项施工方案报告2. 基坑支护结构设计图3. 土方开挖施工图4. 施工组织设计五、总结通过本次课程设计，学生能够掌握基坑工程施工方案的设计方法，提高实际工程问题的解决能力。
课程设计指导书(基坑)
课程设计指导书(基坑)一、教学目标1、掌握基坑的概念和分类，并了解其在建筑工程中的重要性。
2、掌握基坑开挖的安全措施和技术方法，了解工程施工中的风险控制和安全管理。
3、通过课堂讲授和案例分析，提高学生解决实际问题的能力和应对意外事件的应急能力。
4、培养学生的实际操作能力，熟练掌握基坑开挖的操作流程和技能。
二、教学内容及安排1、基坑的概念和分类（2课时）（1）什么是基坑？（2）基坑的分类以及不同类型基坑的适用范围。
2、安全措施和技术方法（6课时）（1）基坑开挖前的安全准备工作。
（2）基坑开挖中的安全措施和技术方法。
（3）基坑开挖后的安全管理和验收。
3、案例分析与应急措施（4课时）（1）对基坑开挖过程中可能出现的意外事件进行分析。
（2）了解应急预案和应急措施。
（3）举办模拟应急演练，提高学生的应急能力。
4、实践操作（20课时）利用学校建筑工程实训基地，进行基坑开挖模拟实验，分别进行测量、划线、碾实等作业，并学习现场安全控制和施工技巧。
5、实验报告（4课时）要求学生根据实践操作和所学知识撰写实验报告，包括基坑开挖的流程和每个环节的安全控制措施。
三、教学方法与手段1、课堂讲授采取多媒体、幻灯片等方式，介绍基坑的概念和分类、安全措施和技术方法，并与学生进行互动交流。
2、案例分析通过分析实际工程案例，让学生了解基坑开挖过程中可能出现的问题，提高解决问题的能力。
3、实践操作利用学校建筑工程实训基地进行模拟实验，让学生亲身体验基坑开挖的流程，并熟悉各项安全措施和操作技能。
四、考核要求1、参与实践操作，完成基坑开挖模拟实验。
2、完成实验报告，符合要求并提交到指定时间。
3、期末考试，考核学生对基坑开挖的概念、安全措施和技术方法的理解。
五、教学评价本课程主要以实践为主，针对实际工程中可能出现的问题，有针对性地进行案例分析和应急演练，培养学生的解决问题和应对意外事件的能力，全面提高学生的实际操作能力和安全施工意识。
同时，本课程将注重学生自主思考和创新，鼓励学生在实践操作中提出自己的建议和方案，从而达到科学教学，研究性学习的效果。
基坑课程设计
1.1 工程地质条件①素填土：黄灰色、可塑、松、稍湿，不均匀，以素土为主，夹碎石，据调查堆积时间十年以上。
全场分布。
厚度0.5米。
②粉质粘土: 黄色、软-可塑、湿，无摇振反应，刀切面光滑，干强度中等，韧性中等。
见铁锰质氧化物。
成因年代Q 4al。
全场分布。
厚度3.0米。
③粉质粘土夹粉土：灰色、可塑，湿，刀切面稍光滑，无摇振反应，干强度中等，韧性中等。
夹粉土，薄层状，厚度20-30cm 。
成因年代Q 4al。
全场分布。
厚度5.0米。
④细砂：灰色，稍密，饱和，颗粒圆形，质地较纯，级配良好，主由长石、云母、石英等组成,粒组含量>0.075mm 为87.9-91.8%。
成因年代Q 4al。
平面上尖灭。
厚度6.0米。
⑤圆砾：杂色、稍密、饱和，圆形为主，母岩成份主要为石英岩、石英砂岩、硅质岩、火成岩等，粒组含量＞2mm 为52.6-90.1%。
充填物为细砂，充填充分。
成因年代Q 3al。
全场分布。
厚度8.0米。
⑥卵石：杂色、中密、饱和，园形为主，母岩成份主要为石英岩、石英砂岩、硅质岩、火成岩等，粒组含量＞20mm 为52.2-80.7%。
充填物为细砂，充填充分。
成因年代Q 3al。
全场分布。
未揭穿。
1.2 水文地质条件第①层为弱透水层，第②、③层为相对隔水层，第④、⑤、⑥层为透水层。
场地地下水按含水介质划分属第四纪冲积物中的孔隙水，地下水按埋藏条件有两种类型：上部为上层滞水无统一地下水位，勘察时通过各钻孔的观测上层滞水埋深0.3-1.1米，赋存于素填土中，受大气降水补给，以蒸发排泄为主；下部承压水勘察时稳定水位埋深约3.0-4.0米，承压水赋存于砂、卵石层中，具有弱承压性，受区域同层侧向补给径流排泄。
地下水年变化幅度根据湖北省水文地质工程地质大队编制的《环境水文地质工程地质综合勘察报告》资料为1.0-3.0米，在丰水期由长江侧向补给，在枯水期地下水侧向补给长江。
1.3 环境条件场地平坦,无地下管线,距围护结构一定距离之外有已建房屋。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.1 工程地质条件①素填土：黄灰色、可塑、松、稍湿，不均匀，以素土为主，夹碎石，据调查堆积时间十年以上。
全场分布。
厚度0.5米。
②粉质粘土: 黄色、软-可塑、湿，无摇振反应，刀切面光滑，干强度中等，韧性中等。
见铁锰质氧化物。
成因年代Q4al 。
全场分布。
厚度3.0米。
③粉质粘土夹粉土：灰色、可塑，湿，刀切面稍光滑，无摇振反应，干强度中等，韧性中等。
夹粉土，薄层状，厚度20-30cm。
成因年代Q4al。
全场分布。
厚度5.0米。
④细砂：灰色，稍密，饱和，颗粒圆形，质地较纯，级配良好，主由长石、云母、石英等组成,粒组含量>0.075mm为87.9-91.8%。
成因年代Q4al。
平面上尖灭。
厚度6.0米。
⑤圆砾：杂色、稍密、饱和，圆形为主，母岩成份主要为石英岩、石英砂岩、硅质岩、火成岩等，粒组含量＞2mm为52.6-90.1%。
充填物为细砂，充填充分。
成因年代Q3al。
全场分布。
厚度8.0米。
⑥卵石：杂色、中密、饱和，园形为主，母岩成份主要为石英岩、石英砂岩、硅质岩、火成岩等，粒组含量＞20mm为52.2-80.7%。
充填物为细砂，充填充分。
成因年代Q3al。
全场分布。
未揭穿。
1.2 水文地质条件第①层为弱透水层，第②、③层为相对隔水层，第④、⑤、⑥层为透水层。
场地地下水按含水介质划分属第四纪冲积物中的孔隙水，地下水按埋藏条件有两种类型：上部为上层滞水无统一地下水位，勘察时通过各钻孔的观测上层滞水埋深0.3-1.1米，赋存于素填土中，受大气降水补给，以蒸发排泄为主；下部承压水勘察时稳定水位埋深约3.0-4.0米，承压水赋存于砂、卵石层中，具有弱承压性，受区域同层侧向补给径流排泄。
地下水年变化幅度根据湖北省水文地质工程地质大队编制的《环境水文地质工程地质综合勘察报告》资料为1.0-3.0米，在丰水期由长江侧向补给，在枯水期地下水侧向补给长江。
1.3 环境条件场地平坦,无地下管线,距围护结构一定距离之外有已建房屋。
2.1基坑支护设计主要参数2.2开挖深度及地面荷载基坑开挖深度为自然地面下6.0米，地面荷载与坑边距离为1.0米，荷载大小为30Kpa ，作用宽度为10.0米。
2.3 基坑工程重要性等级由于本工程基坑开挖深度为6.0米，开挖深度一般；又由于场地平坦，无地下管线；工程地质及水文地质条件较复杂。
综合各方面因素，确定该基坑工程重要性等级为二级。
3.1设计依据 （1）《地下结构》课程设计指导书 （2） 郑刚主编。
《地下工程》，机械工业出版社，2011 （3）东南大学等合编。
《土力学》（第二版），中国建筑工业出版社，2005 （4）《建筑基坑支护技术规范》(JGJ120-99)，中国建筑工业出版社，1999 （5） 湖北省地方标准《基坑工程技术规程》(DB42／159-2004) （6）《混凝土结构设计规范》(GB 50010一2010)，中国建筑工业出版社2010 （7）《建筑结构荷载规范》(GB 50009—2001)，中国建筑工业出版社，20024.1地下连续墙支护断面结构设计主要内容与要求（1）确定在施工过程中作用于连续墙上的土压力、水压力以及上部传来的荷载； （2）确定地下连续墙所需要的入土深度，以满足抗管涌、抗隆起、防止基坑整体失稳破坏以及满足地基承载力的需要；（3）地下连续墙结构的内力计算与变形验算；（4）地下连续墙结构的截面设计，包括墙体和支撑的配筋设计或者截面强度验算，节点、接头的连接强度和构造处理；（5）估算基坑施工对周围环境的影响，包括连续墙的墙顶位移和墙后地面沉降值的大小和范围；（6）绘制结构配筋图。
4.2设计计算4.2.1地面附加荷载传至n 层土底面的竖向荷载q n 计算 1.0m-11.0m 的荷载应加上q. 由规范公式计算q =a b b 2+×q 0=0.121010⨯+×30=25KPa4.2.2各层土压力计算各土层的土压力系数：Ka1=0.756 1Ka =0.869 Ka2=0.705 2Ka =0.839Ka3=0.679 3Ka =0.637 地下水位埋深取0.3m-1.1m 承压水取水位埋深为3.0m主动土压力计算：0—0.5m σ①上= 0-2c 11Ka =0-2×10×0.869＜0σ①下= γ1h 1Ka 1-2c 11Ka =17×0.5×0.756-2×10×0.869＜0(2)粉质粘土①（0.5m-1.0m ）γ2=19KN/M 3C 2=17Kpa φ2=10°σ②上=1γh 1Ka 2-2c 22Ka =17.0×0.5×0.704-2×17×0.839＜0又由于从1.0m 开始受地面附加荷载的影响，此处存在地下水，而此土层为粘性土，故水土合算。
