《立方体和圆柱体》
第8课立方体和圆柱体
教学设计：
一、教材分析：
立方体和圆柱体是我们接触最多的基本形体。
当我们画它们时，眼睛位置的高低、偏直，直接影响着画面的透视形状。
这种变化是有规律的。
掌握方体的平行透视、成角透视和圆面透视规律，便能真实而艺术地表现画者的视觉感受。
在学习第六课《有层次的风景》基础上，学生了解了近大远小的透视现象和有高度、宽度、深度的立体空间，因此在《立方体和圆柱体》这一课题下，教师应在教学设计中选择一些难度适中、贴近生活的内容，学生不需要太复杂的绘画技术，而且又有思维挑战，通过对立方体和圆柱体的观察比较，找到平行透视、成角透视和圆面透视变化规律，掌握平行、成角透视，圆面透视基本知识和特点，运用所学透视原理，画一张方体物或柱体物，以此提高学生的空间思维能力，给学生创造一个自由的空间，使他们在学习的过程中体验到透视变化带来的快乐，为后面学习第九课《方盒造型》奠定基础。
本课可分为三课时上，第一课时：平行透视和成角透视基本知识和特点，第二课时：圆面透视基本知识和特点；第三课时：运用所学透视原理，画一张方体物或柱体物。
这里是第一课时的教学设计。
二、学生状况分析：
六年级学生对于透视知识已有了一些初步的认识，根据他们喜欢接受新奇事物，乐于在轻松、欢快的气氛中学习知识的心理特点，教学中要引导学生用自己的眼光来观察事物，寻找事物的透视变化规律，从他们熟悉的身边环境作为本课的切入点，更能贴近他们，培养他们以科学的态度看待生活中物体的透视变化，引导他们对美术与生活的理解。
三．教学目标：
知识与技能：了解并掌握基本形体、透视基本原理和规律。
过程与方法：运用透视知识进行观察和练习画方体物和柱体物。
情感、态度与价值观：培养以科学的态度看待物体的透视变化，真实而艺术
的表现画者的视觉感受。
四．教学重点：
平行透视，成角透视、圆形透视的基本知识及其作画方法。
五．教学难点：
平行透视、成角透视，圆面透视的不同规律。
六．教学准备
教师方面：直尺幻灯机或投影仪立方体石膏模型圆柱体石膏模型
学生方面：绘画纸 2B-4B铅笔直尺三角尺等。
七．教学过程（第一课时：平行透视和成角透视基本知识和特点）：
（一） 引出课题：
说明：我们平时看同样的物体，由于距离不同，位置不同，我们就会有近大远小。
形状出现变化的感觉。
教师可以运用举例法进行本课的导入，例如：两扇窗，一开一闭，看起来就有明显不同，这种现象叫透视现象。
将课题和生活结合起来，激发学生的学习兴趣，调动学生的学习积极性。
除图片外，还可采用电影、动漫等媒体导入。
出示一张一开一闭的窗和一排由远至进的树，讲解近大远小透视关系。
（二） 揭示课题：
说明：以立方体和圆柱体为例。
立方体和圆柱体是我们接触最多的基本形体。
当我们画它们的时候，眼睛位置的高低，偏直，直接影响着画面的透视，形状。
掌握平行透视，成角透视和圆面透视规律，便能真实而艺术地表现画者的视觉感受。
这里教师要引导学生仔细观察图片，探究里面基本的透视规律——近大远小，为学习新的内容作准备。
1） 板书：立方体和圆柱体
2） 出示图片（一开一闭的窗，一排树）
3） 讲解：这种透视现象，在绘画领域中，物体由于距离远近不同，方位不同，
在视觉中会引起不同的反映
（三）正方形的透视规律
说明：
以平放的正方形为例，由于它们的距离和位置，就产生了各种各样的形状，
但是它们的变化是有规律的。
学生要在教师的启发下积极的探究这些规律，通过学生的自主体验和观察培养学生发现与归纳问题的能力。
1、组织学生讨论正方形由于观察视线不同产生了哪些变化？
2、教师小结：
1）正方形离视平线越近越扁，刚好在视平线上就成了一条线。
2）正方形有两条边始终是同视平线平行的，而且这两条边离线的近的长，远的短。
3）另两条边，除了与主点垂直重合以外，都变成了斜线，而且越在边上斜度越大。
这些斜线渐渐远去，都集中到主点上。
4）正方形侧着放，就成了一个竖放的梯形，许多大小不等的的长方形侧放在一起，同样显示出透视现象（下图）
5）同样大小的物体，总是近的大，远的小。
这种透视现象，日常生活中到处可以看到。
（四）立方体和平行透视
说明：发挥教师的主导作用，充分运用直观的视觉形象，向学生讲解，提高学生的感悟能力，培养学生的空间思维能力。
例如：画平行六面体时，我们通常正对着它的一个面。
由于物体放置的地位不同，物体的透视会出现九种情况（见图），其规律如下：
1）一个平行六面体一共有十二条边线，都是离线近的长且粗，离我们远的短而细。
2）其中有有四条边线与视平线平行，有四条边线上下垂直；还有四条边线总是向心点集中。
（五）立方体和成角透视
说明：通过观察，引导学生感知成角透视；组织小组合作，相互比较并掌握平行透视和成角透视的区别。
教师参与讨论，给予提示，如果要画的平行六面体是斜放着的,那么，只有四条竖线仍是垂直的，另外八条边线都分别向主点两旁的“两个”消失点集中。
1、出示实物和图片，引导学生观察。
2、教师归纳：当平行六面体的一个角正对着我们的时候，两个消失点到主点的距离是一样的。
慢慢转动物体，一个消失点就渐渐靠近主点。
而另一个消失点都离主点越来越远。
最后一个消失点与主点重合，另一个消失点不见了。
这时平行六面体的一个正朝着我们，“成角透视”已不知不觉地转换成平行透视了。
3、学生分组练习，相互比较找出平行透视和成角透视的区别，鼓励合作学习和探讨。
4、学生交流问题的答案。
（六）提示和总结
教师总结平行透视和成角透视的区别：
说明：教师要结合生活中具体的例子来进行总结，激发学生的想象，巩固已学知识，为下一课学习圆面透视作准备。
（七）教学评价
说明：注重即时性评价和过程性评价，以鼓励为主，肯定学生的创造性思维和扩展性思维，以此来激发学生的学习兴趣。
可从下面几方面进行评价：
1、学生对平行透视和成角透视感知能力怎样。
2、在小组讨论学习中能否积极思考和参与讨论，同学间能否进行合作学习。
3、回答问题是否积极，有没有创造性。
4、空间思维能力和观察判断能力有没有体现。
混凝土强度之立方体与圆柱体
6 参考资料 6.1 国标 GB/T 50107-2010 《混凝土强度检验评定标准》 3.0.1 混凝土的强度等级应按立方体抗压强度标准值划分。 混 凝土强度登记应采用符号 C 与立方体抗压强度标准值（以 N/mm2 计）表示。 3.0.2 立方体抗压强度标准值应为按标准方法制作和养护的 边长为 150mm 的立方体试件， 用标准试验方法在 28d 龄期测得的 混凝土抗压强度总体分布中的一个值。强度低于该值的概率应为 5%。 6.2 英标 (1)BS EN 206-1:2000 Concrete, Annex B(Normative) Identity testing for compressive strength, (2)BS EN 12391-1:2000 Testing hardened concrete.
f cube ) 2840
其中，fcylinder 直径 150mm，高 300mm 的圆柱体强度,psi； fcube 边长为 150mm 的立方体的强度,psi。 3 强度单位的换算 国外常用的强度单位是 psi，与公制单位的换算关系是： 1psi=6.895*10-3N/mm2 4 算例 某工程，混凝土试块的 28 天立方体抗压强度为 5719psi，则 换算成圆柱体强度为 4694psi. 即 ， 28 天 立方 体 抗压 强度 为 39.4N/mm2 ， 圆柱 体 强度 为 32.4N/mm2。本

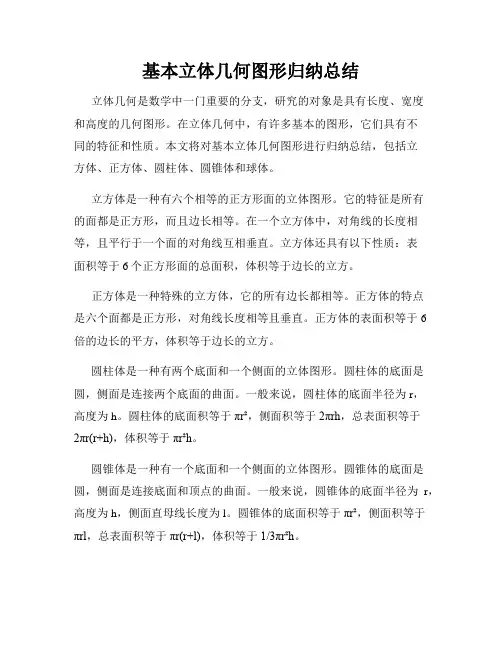

基本立体几何图形归纳总结
基本立体几何图形归纳总结立体几何是数学中一门重要的分支，研究的对象是具有长度、宽度和高度的几何图形。
在立体几何中，有许多基本的图形，它们具有不同的特征和性质。
本文将对基本立体几何图形进行归纳总结，包括立方体、正方体、圆柱体、圆锥体和球体。
立方体是一种有六个相等的正方形面的立体图形。
它的特征是所有的面都是正方形，而且边长相等。
在一个立方体中，对角线的长度相等，且平行于一个面的对角线互相垂直。
立方体还具有以下性质：表面积等于6个正方形面的总面积，体积等于边长的立方。
正方体是一种特殊的立方体，它的所有边长都相等。
正方体的特点是六个面都是正方形，对角线长度相等且垂直。
正方体的表面积等于6倍的边长的平方，体积等于边长的立方。
圆柱体是一种有两个底面和一个侧面的立体图形。
圆柱体的底面是圆，侧面是连接两个底面的曲面。
一般来说，圆柱体的底面半径为r，高度为h。
圆柱体的底面积等于πr²，侧面积等于2πrh，总表面积等于2πr(r+h)，体积等于πr²h。
圆锥体是一种有一个底面和一个侧面的立体图形。
圆锥体的底面是圆，侧面是连接底面和顶点的曲面。
一般来说，圆锥体的底面半径为r，高度为h，侧面直母线长度为l。
圆锥体的底面积等于πr²，侧面积等于πrl，总表面积等于πr(r+l)，体积等于1/3πr²h。
球体是一种所有点到中心距离相等的立体图形。
球体的特点是表面光滑且无棱角。
一般来说，球体的半径为r，球体的表面积等于4πr²，体积等于4/3πr³。
总结起来，基本立体几何图形包括立方体、正方体、圆柱体、圆锥体和球体。
它们各自具有不同的特征和性质，如表面积、体积等。
通过对这些基本立体几何图形的归纳总结，我们可以更好地理解立体几何的基本概念和原理，为进一步的研究奠定坚实的基础。
立方体与圆柱体试件抗压强度关系分析.doc
立方体与圆柱体试件抗压强度关系分析为了能在同一基础上去比较、判断混凝土强度指标,减少因不同试验方法所造成的混乱,各国对混凝土强度指标的测定都制定了各种严格和“标准”试验方法.对测定混凝土抗压强度所用试件,德国、英国及许多欧洲国家采用立方体试件,美国、日本、法国、加拿大、澳大利亚以及新西兰等采用圆柱体试件;我国则以边长为150㎜的立方体试件作为测定抗压强度的标准试件;由于各国情况不同,迄今为止,在国际上对抗压强度试件的形状、尺寸尚未完全统一.总得来说,测定混凝土抗压强度所用标准试件主要有立方体与圆柱体二种.在国际间频繁的涉外交流,以及我国加入WTO的形式下,普通混凝土立方体试件与圆柱体试件之间的强度关系,便成为一个值得关注的问题.我国玩行《普通混凝土力学性能试验方法标准》GB/T50081（以下简称《力学性能指标》）对立方体与圆柱体试件,仅仅只从各自的制作、养护、受压等方面作详细规定、说明,就二者之间的强度关系却没有涉及,这未尝不是遗憾与不足.一.立方体与圆柱体试件强度分析:不同几何形体的试件受压过程中的受力并不相同;对立方体与圆柱体试件而言,受摩擦力效应,支座与试件接触面之间的摩擦力将对混凝土试件的横向膨胀起着约束作用,使混凝土强度提高,这种约束作用离试件端部越远影响越小,标准圆柱体试件(Φ150㎜×300㎜)的高度为标准立方体试件(150㎜×150㎜×150㎜)的二倍,其端部所受摩擦约束作用远远小于立方体试件,故其抗压强度低于立方体试件抗压强度;另外,圆柱体试件顶面(受压面)尽管按照标准要求进行端面处理,在某种程度上说还是粗糙的,并非真正的平面;因引,其光滑程度(平整度)有可能产生应力集中,导致混凝土抗压强度降低,这种端面不平整引起的负面效果,也是影响圆柱体抗压强度的一个不利因素(与侧面受压的立方体试件相比).对于标准圆柱体试件抗压强度f’cc,15和标准立方体试件抗压强度fcc,15之间的关系,有的资料①认为:f’cc,15=(0.79～0.81)fcc,15;也有资料②提出圆柱体强度换算成立方体试件强度的参用公式:Fcc=1.25f’cc式中:fcc—换算成边长等于圆柱体直径的立方体强度(Mpa) f’cc—高径比为2的圆柱体强度(Mpa)国际标准ISO/DID7034《硬化混凝土芯样的钻取、检查和抗压试验》针对二者的抗压强度,作出不同的强度等级划分:ISO按抗压强度划分的混凝土等级表(表1)混凝土强度等级混凝土强度标准值(Mpa) f’cc,15/fcc.15圆柱体试件Φ150㎜×300㎜立方体试件150㎜×150㎜×150㎜C2/2.5 2.0 2.5 0.80C4/5 4.0 5.0C6/7.5 6.0 4.5C8/10 8.0 10.0C10/12.5 10.0 12.5C12/15 12.0 15.0C16/20 16.0 20.0C20/25 20.0 25.0C25/30 25.0 30.0 0.83C30/35 30.0 35.0 0.86C35/40 35.0 40.0 0.88C40/45 40.0 45.0 0.88C45/50 45.0 50.0 0.90C50/55 50.0 55.0 0.90从ISO混凝土强度等级表中推算的f’cc,15/fcc.15可知:在较低等级的混凝土中,圆柱体与立方体试件抗压强度的比较值较大,有20%左右的差距;随着混凝土强度等级的提高,二者的强度比值有渐趋于1的可能性.对立方体抗压强度等级C55以下的普通混凝土,由ISO划分的抗压强度等级可知:f’cc,15=(0.80～0.90)fcc.15不管圆柱体与立方体试件之间的强度比值具体是多少,都表明立方体与圆柱体试件抗压强度之间的不对等性;也表明不同方法测得的力学性能数值之间通常没有单一的相互关系;立方体及圆柱体测定的抗压强度,其比值(圆柱体强度/立方体强度)不是常数,而是随着混凝土强度的不同而改变.对这一事实,国家相关标准应作出相应的说明,以免在涉外工程中产生不必要的麻烦,乃至引起工程纠纷.二.圆柱体试件与芯样试件高径比分析:国际标准ISO及我国标准都明确规定:ф150㎜×300㎜为圆柱体的标准试件, ф100㎜×200㎜和ф200㎜×400㎜为圆柱体非标准试件,故可认为圆柱体试件标准高径比为2;然而《钻芯法检测混凝土强度技术规程》CECS 03:88(以下简称《钻芯法》)中对芯样（芯样试件也属于圆柱体试件）高径比的规定与此有所不同: “第4.0.4条:芯样抗压试件的高度和直径之比应在1～2的范围内.第4.0.1条文说明:...根据国内外的一些试验证明,高度和直径均为100㎜的芯样与边长为150㎜立方体试块的强度是比较接近的......因此,宜采用直径和高度均为100㎜的芯样试件.6.0.3条:高度和直径均为100㎜或150㎜芯样试件的抗压强度测试值,可直接作为混凝土的强度换算值.”以上条文表明,芯样试件(圆柱体试件)的高径比宜取1.鉴于试件高径比对抗压强度有较大影响,在同一标准取样、制作、加工、养护(注:同一取样、制作试件进行标准养28d)后, 一部分的情况下,了解高径比在1～2时α的相关换算系数(表4).高径比1～2时, α以h/d=2为基准,则各个取值与美、英标准及JTJ053-94中的圆柱体强度修正系数差距较大. (表4)高径比(h/d) 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0α 0.81 0.84 0.86 0.89 0.91 0.93 0.94 0.96 0.97 0.98 1.00(注:表4中α数值,以表3中α的各个数值分别除以1.24得出.)有关资料②推荐,非标准高径比试件进行试验时强度修正的参用关系式:fλ-2= fλ-x式中fλ-2--换算成高径比为2时的混凝土强度(Mpa)fλ-x --试件测得的强度值(Mpa) λx--试件的实际高径比.另外,在相同制作、养护、尺寸条件下,从芯样试件与圆柱体试件之间的等同关系,也引出一些疑问:1.钻芯试样不等同于圆柱体试件时:钻芯法与圆柱体试件受压法进行混凝土强度检测时,以何种检测方法为准?在芯样试件强度换算公式合理、适用的情况下,该公式对不同直径、高径比(1～2)的芯样试件都适用;非标准圆柱体与标准圆柱体试件之间也应采用类似方法进行强度计算,二者之间的折算系数1.05及0.95毫无存在根据.2.钻芯试样等同于圆柱体试件时:芯样试件与圆柱体试件的高径比之间,何种规定正确?圆柱体计算公式与芯样试件强度换算公式的选用,该如何进行取舍?在试件尺寸效应对检测混凝土强度有影响的情况下,芯样尺寸效应对强度的影响也应进行考虑.根据圆柱体标准试件与非标准试件的抗村强度关系f’cc.15=0.95f’cc.10,高度和直径均为100㎜或150㎜芯样试件的抗压强度测试值之间也应该存在有尺寸换算系数(《钻芯法》第6.0.2条文说明也指明了这一点),故二者都不可能直接作为标准立方体试件混凝土的强度换算值.三.立方体与芯样试件强度对比:钻芯法检测混凝土强度的目的,是将钻芯法测得的芯样强度,换算成相应于测试龄期的、边长为150㎜的立方体试块的抗压强度;因此,芯样试件的混凝土强度换算值,只代表构件混凝土的芯样试件,在测试龄期的抗压结果转换成边长为150㎜立方体试块的实际强度值(《钻芯法》第6.0.1条及条文说明).在制作、养护条件相同情况下,圆柱体与芯样试件应该彼此等同;受圆柱体与立方体试件之间强度关系的影响,芯样试件的换算强度与立方体试件强度之间的强度关系,将有别于《钻芯法》中的说明.在此对有关疑问进行分析:1.标准芯样尺寸分析:在《混凝土结构工程施工质量验收规范》GB50204中,是以边长为150㎜立方体试块的强度作为混凝土强度验收与评定标准,因此,芯样强度在转换成立方体试块的强度时,由于尺寸效应的影响,这种转换包括两部分内容(《钻芯法》第6.0.2条文说明):一.非标准尺寸(直径、高径比)芯样强度换算成标准尺寸芯样强度;二.标准尺寸芯样强度换算成标准尺寸立方体试块强度.作为圆柱体试件,一部分钻芯抽取芯样试件;本文所论述的与圆柱体试件同条件制作养护的芯样试件及其抗压强度都建立于此种方式的情况下,依据《钻芯法》第6.0.3条规定,对圆柱体与芯样试件之间的强度进行分析推论立方体抗压强度等级在C55及其以下的普通混凝土)1).非标准圆柱体(Φ100㎜×200㎜)与芯样试件(Φ100㎜×100㎜)之间的强度分析:由于f’cc,15=(0.79～0.81)fcc,15或f’cc,15=(0.80～0.90)fcc,15 ,f’cc.10=1.05f’cc.15,fccu.10≈fcc,15 ,故f’cc.10=1.05f’cc.15=1.05(0.79～0.81)fcc.15≈1.05(0.79～0.81)fccu.10=(0.83～0.85)fccu.10)或f’cc.10=1.05f’cc.15=1.05(0.80～0.90)fcc.15≈1.05(0.80～0.90)fccu.10=(0.84～0.95)fccu.102).标准圆柱体(Φ150㎜×300㎜)与芯样试件(Φ150㎜×150㎜)之间的强度分析:由于f’cc,15=(0.79～0.81)fcc,15或f’cc=(0.80～0.90)fcc,15 ,fccu.15≈fcc.15,故f’cc,15=(0.79～0.81)fcc,15=(0.79～0.81) fccu.15 或f’cc.15= (0.80～0.90) fcc.15=(0.79～0.81)fccu.15 (f’cc,15: Φ150㎜×300㎜标准圆柱体试件抗压强度Mpa;f’cc,10: Φ100㎜×200㎜非标准圆柱体试件抗压强度Mpa;fccu.10: Φ100㎜×100㎜芯样试件强度Mpa; fcc.15: 标准立方体试件抗压强度Mpa;fccu.15: Φ150㎜×150㎜芯样试件强度Mpa)圆柱体试件的高径比分别为1和2时,由以上强度分析可知:对非标准圆柱体(Φ100㎜×200㎜)与芯样试件(Φ100㎜×100㎜)之间的强度误差系数为(0.83～0.85)或(0.84～0.95);标准圆柱体(Φ150㎜×300㎜)与芯样试件(Φ150㎜×150㎜)之间的强度误差系数为(0.79～0.81)或(0.80～0.90);这都说明高径比对混凝土造成的强度误差,不仅随着受压面积的增大而增大,而且也随着混凝土强度的增长而减小.因此,在强度误差系数如此大的情况下,“高径比为2”（《钻芯法》中α的取值以1为基准）或“标准圆柱体高径比为2”（《力学性能标准》规定）规定的准确性、合理性,尚值的讨论.圆柱体高径比对抗压强度的影响,美国、英国的国家标准规定了相关强度修正系数(表2),我国《公路工程水泥混凝土试验规程》JTJ053-94第4.23.6.3条也对此作出相关的修正说明;(表2)高径比强度修正系数美国ASTMC42-68 英国B.S.1881;1970 JTJ053-94(注)2.00 1.00 1.00 1.001.75 0.99 0.98 0.981.50 0.97 0.96 0.961.25 0.94 0.94 0.931.00 0.91 0.92 0.89(注:当高径比为表列中间值是,修正系数可用插入法求得)我国《钻芯法》也对芯样试件抗压强度换算系数α作了相应的规定(见表3): (表3)高径比(h/d) 1.0 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0α 1.00 1.04 1.07 1.10 1.13 1.15 1.17 1.19 1.21 1.22 1.24美、英标准及JTJ053-94中高径比1～2之间的圆柱体强度修正系数是以h/d=2基准,《钻芯法》中芯样试件强度换算系数α是以h/d=1为基准,因此,为了便于比较,可假定在α以h/d=2为基准对于标准芯样的尺寸要求,《钻芯法》中没有明确规定;该标准对芯样尺寸的相关条文规定有:“第3.0.4条:钻取的芯样直径一般不宜小于骨料最大粒径的3倍,在任何情况下不得小于骨料最大粒径的2倍;第3.0.4条文说明:美、日、英等国家和国际取芯法标准,都规定取芯的芯样直径为混凝土骨料最大粒径的3倍,在特殊情况下,不小于2倍.这个规定与我国对立方体试块和骨料最大粒径关系的规定是相吻合的...第4.0.1条文说明:……高度和直径均为100㎜的芯样与边长150㎜的立方体试块的强度是比较接近....因此宜采用直径和高度均为100㎜的芯样试件;第6.0.3条:高度和直径均为100㎜或150㎜芯样试件的抗压强度测试值,可直接作为混凝土强度换算值;第6.0.3条文说明:据国内外的一些试验证明,高度与直径均为100㎜或150㎜的芯样强度值与同条件的边长为150㎜立方体试块的强度值是非常接近的......本规程将高径比为1的芯样试件强度值,直接作边长为150㎜立方体试块的换算强度.”根据以上条文规定,参考《力学性能标准》采用Φ150㎜×300㎜圆柱体作为标准圆柱体试件,标准芯样的尺寸存有几种情况(1). Φ100㎜×100㎜;(2). Φ100㎜×100㎜或Φ150㎜×150㎜;(3)高径比为1的、直径大于骨料最大粒径2倍的芯样试件;(4) Φ150㎜×300㎜.在标准芯样尺寸没有明确确认的情况下,标准尺寸芯样强度并不能换算成标准尺寸立方体试块强度;另外,对标准芯样强度与非标准芯样强度之间的转换关系,《钻芯法》也没有说明(不同高径比芯样试验件混凝土强度换算系数α并不能解决直径、高径比对芯样强度的影响);因此,芯样强度与立方体试件之间的强度转换即不明确,也不等同《钻芯法》中的有关说明.2.芯样试件混凝土强度换算公式分析:《钻芯法》第6.0.2条:芯样试件的混凝土强度换算值,应按下列公式计算: fccu=α式中:fccu---芯样试件混凝土强度换算值(Mpa);F---芯样试件抗压试验测得的最大压力(N);d---芯样试件的平均直径(㎜); α---不同高径比的芯样试件混凝土强度换算系数.当混凝土强度等级在C10～C55(按立方体试件强度划分)时,在标准养护条件下,对尺寸为Φ150㎜×300㎜的芯样试件,故其芯样试件混凝土强度换算值公式为: fccu,15=fcc,15=α ;在标准养护条件下,由于标准圆柱体试件强度(f’cc,15)与标准立方体试件强度(fcc,15)之间的关系为f’cc,15=(0.80～0.90) fcc,15 或f’cc,15=(0.79～0.81) fcc,15 ;故标准养护下,与芯样试件同一强度等级同一尺寸的标准圆柱体试件抗压强度:f’cc,15= ≈(0.80～0.90)fcc,15=(0.80～0.90) fccu,15=(0.80～0.90)×α即: F2=α(0.80～0.90)F1或F2=α(0.79～0.81)F1在标准养护条件下,同一混凝土强度等级以及同一尺寸的圆柱体试件与芯样试件所受的破坏荷载本应相同或相近(二者误差应在15%以内):在不考虑高径比基准取值时(芯样试件强度换算系数α以h/d=1为基准,圆柱体试件强度换算系数以h/d=2为基准),α取 1.24;以上推论的数据为: F2=α(0.80～0.90)F1=1.24×(0.80～0.90)F1=(0.99～1.12)F1或F2=α(0.79～0.81)F1=1.24×(0.79～0.81)F1=(0.98～1.00)F1,符合破坏荷载的允许范围(0.85～1.15)F.在考虑高径比基准取值时,如α以h/d=2为基准时,当h/d=2,则α=1;故以上推论数据将为: F2=(0.80～0.90)F1或F2=(0.79～0.81)F1,其中不符合破坏荷载允许范围的数值在50%以上.结合圆柱体与立方体试件强度关系,通过对芯样试件标准尺寸与芯样混凝土强度换算公式的分析,笔者认为:在圆柱体试件(包括芯样试件)的标准高径比不明确的情况下,芯样试件强度与立方体试件强度之间的转换关系,尚需进一步的研究.四.结语:综上所述,要确定普通混凝土立方体与圆柱体试件抗压强度的关系,笔者认为应从几方面进行:一.圆柱体与芯样试件高径比的统一;只有在高径比统一的基础上,作为圆柱体的芯样试件才具有可比性与参照性.二.重新确定在1～2范围内的不同高径比的强度换算系数;以此作为芯样试件混凝土强度换算值的依据.三.确认立方体与圆柱体试件之间的抗压强度差距;只有明确表明二者之间存在有强度差,才能进行研究探索,确立彼此强度关系.由于试验条件的限制,本文仅仅只对相关情况进行初步分析,二者之间有真正强度关系的确立,还需要有关专家以及国家标准制定者组织人力、物力来进行.二者强度关系的确定,将使我国建筑行业的涉外工程更为便利.另外需要说明的是,无论是采用立方体试件还是圆柱体试件所测的混凝土强度指标都是通过人为规定的强度试验方法确定的,只能为结构设计和研究上的近似处理提供了强度依据,而非真实结构或构件的材料强度指标.2003.9参考资料:①《混凝土结构工程施工验收规范实施手册》.李斯主编.2002.北京.电子工业出版社;②《混凝土实用手册》（第二版）.龚洛书主篇.1997.北京.中国建筑工业出版社;欢迎您阅读该资料，希望该资料能给您的学习和生活带来帮助，如果您还了解更多的相关知识，也欢迎您分享出来，让我们大家能共同进步、共同成长。

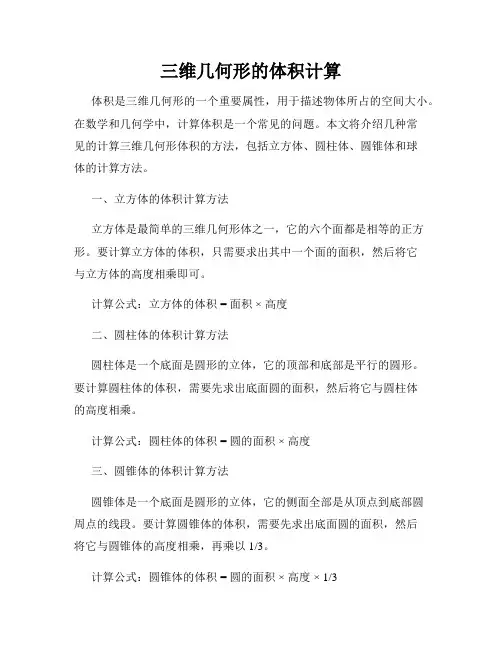

三维几何形的体积计算
三维几何形的体积计算体积是三维几何形的一个重要属性，用于描述物体所占的空间大小。
在数学和几何学中，计算体积是一个常见的问题。
本文将介绍几种常见的计算三维几何形体积的方法，包括立方体、圆柱体、圆锥体和球体的计算方法。
一、立方体的体积计算方法立方体是最简单的三维几何形体之一，它的六个面都是相等的正方形。
要计算立方体的体积，只需要求出其中一个面的面积，然后将它与立方体的高度相乘即可。
计算公式：立方体的体积 = 面积 ×高度二、圆柱体的体积计算方法圆柱体是一个底面是圆形的立体，它的顶部和底部是平行的圆形。
要计算圆柱体的体积，需要先求出底面圆的面积，然后将它与圆柱体的高度相乘。
计算公式：圆柱体的体积 = 圆的面积 ×高度三、圆锥体的体积计算方法圆锥体是一个底面是圆形的立体，它的侧面全部是从顶点到底部圆周点的线段。
要计算圆锥体的体积，需要先求出底面圆的面积，然后将它与圆锥体的高度相乘，再乘以1/3。
计算公式：圆锥体的体积 = 圆的面积 ×高度 × 1/3四、球体的体积计算方法球体是一个所有点到圆心的距离都相等的立体。
要计算球体的体积，只需要求出球体的半径，然后将它代入计算公式中即可。
计算公式：球体的体积= (4/3) × π × 半径³综上所述，计算三维几何形的体积需要根据不同形状选择相应的计算公式。
通过确定形状的面积和高度、半径等属性，我们可以准确计算出三维几何形的体积。
这些计算方法在数学、物理学、工程学等领域都有广泛应用，对于解决实际问题具有重要意义。
值得注意的是，在实际问题中，还可以通过划分复杂形状为简单的几何体进行求解。
例如，将一个复杂的三维形状划分为多个立方体、圆柱体或锥体，然后计算每个简单形状的体积，最后将它们相加得到整个形状的体积。
总结起来，计算三维几何形的体积是一个重要的数学问题。
通过合适的公式和方法，我们可以准确地计算出立方体、圆柱体、圆锥体和球体的体积。
认识立体图形：球体、立方体、圆柱体等
机械工程
在机械工程中，圆柱体广泛应用于各种零部件和结构中 ，如轴承、轴、液压缸等。这些部件通常利用圆柱体的 几何特性来实现特定的功能和性能。此外，圆柱体还常 用于制造机械零件的原型，因为其形状简单且易于加工 。
05
总结与回顾
对球体、立方体、圆柱体的认识总结
立方体
立方体是一种所有棱长都相等的三维立体图形，其每 个面都是一个正方形。立方体是一种非常基础且重要 的几何体，它简单、对称，且易于理解和分析。在日 常生活和工业生产中，立方体的应用非常广泛，如纸 箱、建筑块等。
立方体的体积计算公式
体积计算公式
立方体的体积 = 棱长³。
公式解释
立方体的体积就是其内部所占据的空间大小，可以通过棱长的三次方来计算。
立方体在现实生活中的应用案例
要点一
立方体的包装设计
要点二
立方体在建筑设计中的应用
在物流运输中，为了最大化利用空间并保护商品，常常使 用立方体形状的包装盒进行设计。这种设计能够确保商品 在盒内不会晃动，并且方便堆叠存放。
推导
该公式是通过微积分的方法推导得到的。将球体切成无数个小的圆环，每个圆 环的面积近似为一个长方形，然后将这些长方形的面积累加起来，即可得到球 体的表面积。
球体的体积计算公式
公式
球体的体积计算公式为 (4/3)πr³，其中 r 为球体的半径。
推导
该公式同样可以通过微积分的方法来推导。将球体切成无数 个薄的圆片，每个圆片的体积近似为一个圆柱体，然后将这 些圆柱体的体积累加起来，即可得到球体的体积。
02
球体
球体的定义与性质
定义
球体是一个三维几何体，其表面上的 每一点与球心的距离都相等。
性质
球体是高度对称的，其任何直径上的 截面都是一个圆。球体的中心到表面 的距离称为半径，通过球心且两端都 在球体表面上的线段称为直径。

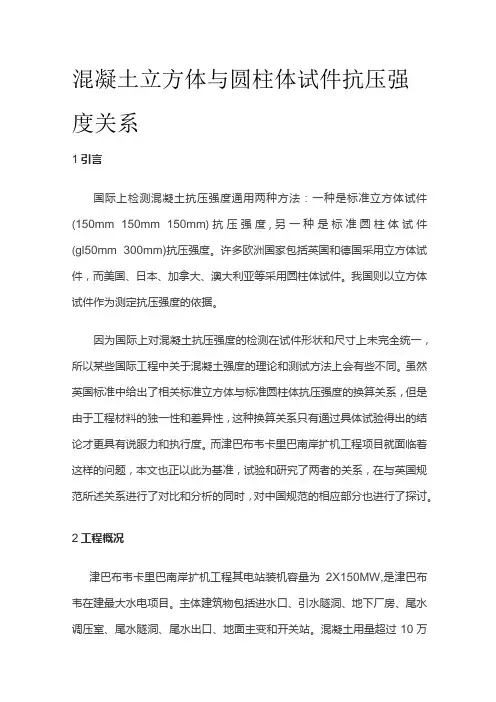

混凝土立方体与圆柱体试件抗压强度关系
混凝土立方体与圆柱体试件抗压强度关系1引言国际上检测混凝土抗压强度通用两种方法：一种是标准立方体试件(150mm×150mm×150mm)抗压强度,另一种是标准圆柱体试件(gl50mm×300mm)抗压强度。
许多欧洲国家包括英国和德国采用立方体试件，而美国、日本、加拿大、澳大利亚等采用圆柱体试件。
我国则以立方体试件作为测定抗压强度的依据。
因为国际上对混凝土抗压强度的检测在试件形状和尺寸上未完全统一，所以某些国际工程中关于混凝土强度的理论和测试方法上会有些不同。
虽然英国标准中给出了相关标准立方体与标准圆柱体抗压强度的换算关系，但是由于工程材料的独一性和差异性，这种换算关系只有通过具体试验得出的结论才更具有说服力和执行度。
而津巴布韦卡里巴南岸扩机工程项目就面临着这样的问题，本文也正以此为基准，试验和研究了两者的关系，在与英国规范所述关系进行了对比和分析的同时，对中国规范的相应部分也进行了探讨。
2工程概况津巴布韦卡里巴南岸扩机工程其电站装机容量为2X150MW,是津巴布韦在建最大水电项目。
主体建筑物包括进水口、引水隧洞、地下厂房、尾水调压室、尾水隧洞、尾水出口、地面主变和开关站。
混凝土用量超过10万m3,技术要求混凝土强度为H30和H20（美国标准），即标准圆柱体抗压强度分别为30MPa和20MPa o3试验津巴布韦标准以英国标准为主,我国标准及英国标准均采用立方体试件检验混凝土强度，对美国标准检测及试验均缺少经验和认知。
业主方与承包方一致同意，通过大量的试验数据，根据具体工程材料，来验证圆柱体与立方体的强度关系，指导该工程施工，规范混凝土施工，确保施工质量。
具体试验目的、依据及试验过程如下。
3.1 试验目的及意义由于圆柱体试件有一个受压面是由人工抹面形成，那么这个面成型时的好坏对试件强度的影响就比较大，为消除人为的试验误差，须严格按照ASTM要求的试件成型及试验方法来做。
立方体和圆柱体的透视现象
立方体和圆柱体的透视现象一、教学目标1．培育学生的科学观察能力，从观察中发现立方体和圆柱体的透视现象。
（了解）2．能将观察到的立方体的圆珠笔柱体的透视现象用简单的笔画画出透视结构图,培育与提高艺术归纳能力。
(练习)二、课时安排一课时三、课前准备1．立方体（正方体、长方体）和圆柱体的教具，立方体和圆柱体的透视结构图。
2．学生每人带立方体包装及圆柱体易拉罐。
五、教学建议1．正方体是规范化的形体，它是长、宽、高都有相等的形体，由六个相等的正方形组成。
2．透视，是人从不同角度和距离观看物体时的大体视觉转变。
3．教学重点是培育学生的观察能力，让每一个学生都有观察的教具，在观察时能发现的几个现象。
4．对照书中第3页立方体的透视结构图和模型（照片），请你用教具从不同的视角仔细观察，一一考证，使实物与图示一致。
看谁最先对上号，并指出规律。
5．培育学生的观察深度。
6．观察圆柱形易拉罐，从什么角度能看到一个圆形的底面？从什么角度能看圆面成椭圆？7．指导学生试画出一个有前面、侧面、上面的立方体，较正确地表示出三个面的透视转变；对表达能力强的学生，要求描画立方体的透视结构图。
8．巡视指导。
立方体的包装盒一、教学目标1．用透视法较真实的地描画立方体包装盒，通过写生将知识与能力自然地结合。
（练习）2．通过写生立方体包装盒，培育学生的观察能力，进一步理解立方体的透视现象和规律，提高学生描画物象的能力。
（了解）二、课时安排一课时三、课前准备搜集供写生用的立方体包装盒，要求每一个学生至少一个。
四、教学建议1．小结上节课的学习内容，重点突出立方体的透视规律，引入课题。
2．指导学生摆放写生包装盒。
（1）一个面对学生；（2）一条棱线正对学生；注意，立方体包装盒摆放好后，在写生时不能再任意移动位置。
3．观察。
看清眼前的包装盒有几个面。
看清眼前的包装盒每一个面的大体形状，分辨出是正方形、4．画法指导。
5．上色。
6．写生立方体包装盒，要强调画面上的布局。
混凝土强度之立方体与圆柱体
6 参考资料 6.1 国标 GB/T 50107-2010 《混凝土强度检验评定标准》 3.0.1 混凝土的强度等级应按立方体抗压强度标准值划分。 混 凝土强度登记应采用符号 C 与立方体抗压强度标准值（以 N/mm2 计）表示。 3.0.2 立方体抗压强度标准值应为按标准方法制作和养护的 边长为 150mm 的立方体试件， 用标准试验方法在 28d 龄期测得的 混凝土抗压强度总体分布中的一个值。强度低于该值的概率应为 5%。 6.2 英标 (1)BS EN 206-1:2000 Concrete, Annex B(Normative) Identity testing for compressive strength, (2)BS EN 12391-1:2000 Testing hardened concrete.
302立方体抗压强度标准值应为按标准方法制作和养护的边长为150mபைடு நூலகம்的立方体试件用标准试验方法在28d龄期测得的混凝土抗压强度总体分布中的一个值
混凝土强度 1 概述 参与国外工程时，一定要注意混凝土强度是与国内不同的。 国内是指立方体抗压强度，国外则一般是圆柱体。 2 立方体与圆柱体强度的换算关系 立 方 体 强 度 与 圆 柱 体 强 度 的 换 算 ， 可 以 采 用 R.L Hermite Conversion, f cylinder f cube 0.76 0.2 log(
f cube ) 2840
其中，fcylinder 直径 150mm，高 300mm 的圆柱体强度,psi； fcube 边长为 150mm 的立方体的强度,psi。 3 强度单位的换算 国外常用的强度单位是 psi，与公制单位的换算关系是： 1psi=6.895*10-3N/mm2 4 算例 某工程，混凝土试块的 28 天立方体抗压强度为 5719psi，则 换算成圆柱体强度为 4694psi. 即 ， 28 天 立方 体 抗压 强度 为 39.4N/mm2 ， 圆柱 体 强度 为 32.4N/mm2。本算例能达到国标的 C35，但达不到英标的 C35. 5 注意事项 为了不因混凝土强度问题与业主、监理产生纠纷，一定要注 意以下两点： （1）仔细阅读合同的技术条款， 看有没有对混凝土强度有明 确的规定。如果明确规定了混凝土强度为圆柱体强度，则执行合 同。 （2）如果合同没有明确规定， 则在设计文件中写清楚。 例如， C35 混凝土， 一定要写这是 28 天立方体抗压强度。 参考英文如下： C35 means the test cube(150*150*150mm) 28 days compressive strength is no less than 35N/mm2.
三垂直的六个基本模型
三垂直的六个基本模型三垂直的六个基本模型是指在建筑设计中常用的六种基本形态，它们分别是立方体、圆柱体、锥体、球体、棱柱和棱锥。
这些形态可以垂直地组合在一起，形成各种不同的建筑结构和风格。
一、立方体立方体是最简单的三维几何形状之一，它由六个正方形面组成。
在建筑设计中，立方体通常被用来作为建筑物的主要结构。
例如，在现代建筑中，许多摩天大楼都采用了立方体的形态。
二、圆柱体圆柱体由一个圆面和一个平行于这个圆面的长方形面组成。
在建筑设计中，圆柱体通常被用来作为支撑结构或者装饰性元素。
例如，在古希腊建筑中，柱子就是一种圆柱体结构。
三、锥体锥体由一个圆锥面和一个底部为多边形的面组成。
在建筑设计中，锥体通常被用来作为装饰性元素或者顶部结构。
例如，在教堂或者塔楼的尖顶上就经常使用了锥体结构。
四、球体球体是一种完全对称的三维几何形状，由无数个圆形面组成。
在建筑设计中，球体通常被用来作为装饰性元素或者顶部结构。
例如，在一些现代建筑中，常常使用球体作为建筑物的顶部。
五、棱柱棱柱由一个多边形面和若干个长方形面组成。
在建筑设计中，棱柱通常被用来作为建筑物的主要结构或者装饰性元素。
例如，在埃及金字塔中就采用了棱柱结构。
六、棱锥棱锥由一个多边形面和若干个三角形面组成。
在建筑设计中，棱锥通常被用来作为装饰性元素或者顶部结构。
例如，在一些现代建筑中，常常使用棱锥作为建筑物的顶部。
总之，三垂直的六个基本模型是建筑设计中最基本的几何形状之一，它们可以垂直地组合在一起，形成各种不同的建筑结构和风格。
在实际应用中，设计师可以根据具体情况选择合适的基本模型，并进行组合和变形，以创造出独特的建筑风格。
三维形的特征认识立方体圆柱体和金字塔等形状
三维形的特征认识立方体圆柱体和金字塔等形状三维形的特征认识：立方体、圆柱体和金字塔等形状在我们的日常生活中，我们经常会接触到各种各样的三维形状。
其中，立方体、圆柱体和金字塔是最常见且易于辨识的三维形状。
本文将介绍这三种形状的特征，并且帮助读者更好地认识它们。
一、立方体（Cube）立方体是一种具有六个正方形面的立体，它的所有边长相等，所有顶点角度都为直角，边与边之间相互垂直。
这使得立方体具有以下独特的特征：平面形状均为正方形、六个面都相等、八个顶点且每个顶点上都有三个面相交。
立方体的体积（V）可以通过边长（a）的立方计算得出：V = a³，而表面积（A）则是六个面积之和：A = 6a²。
立方体也可以看作是一个特殊的长方体，因为所有的边长相等。
二、圆柱体（Cylinder）圆柱体具有两个平行的圆形底面，并且两个底面之间由矩形侧面连接而成。
圆柱体的特征主要包括以下几个方面：底面半径相等、底面圆心连线垂直于底面、矩形侧面平行于底面且等宽。
圆柱体的体积（V）可以通过底面半径（r）和高度（h）计算得出：V = πr²h，而表面积（A）则是底面和侧面面积之和：A = 2πr² + 2πrh。
圆柱体是一种常见的形状，我们可以在许多实际的物体中找到它的身影，比如铅笔、水杯等。
三、金字塔（Pyramid）金字塔是一个具有多边形底面和一个顶点的多面体。
金字塔的特征主要包括以下几个方面：底面是一个多边形、所有的侧面都会汇聚到一个共同的顶点、侧面都是三角形。
金字塔的体积（V）可以通过底面面积（B）和高度（h）计算得出：V = 1/3Bh，而表面积（A）则需要计算底面和侧面面积之和。
金字塔是一个富有特色的形状，我们可以在埃及金字塔和一些纪念碑上看到它的存在。
结语通过对立方体、圆柱体和金字塔等形状的认识，我们可以更好地理解它们的特征和性质。
立方体具有六个正方形面，圆柱体由两个平行的圆形底面和矩形侧面构成，金字塔具有底面是多边形且侧面是三角形的特点。
