扬州市宝应县2017—2018学年度九年级上学期期末测试物理试题(含答案)
扬州市宝应县2017—2018学年度九年级上学期期末测试物理试题一、选择题（每小题2分，共24分．每小题给出的四个选项中只有一个．．．．选项正确） 1.下列数据与事实相差较大的是 ( )A ．人体安全电压不高于36vB ．将壹枚鸡蛋举高2m 做功约为lJC ．手机正常工作时的电流约为10AD ．一名中学生骑自行车的功率约70W2.关于温度、热量和内能，下列说法正确的是（ ）A ．物体的温度升高，内能增大B ．物体的温度越高，所含的热量越多C ．物体内能增大，一定从外界吸收热量D ．物体的温度不变，其内能就一定不变3.将一瓶酒精用去三分之一，则剩余酒精的密度、比热容和热值（ ）A ．都不变B ．热值不变，密度、比热容变为原来的三分之二C ．都变为原来的三分之二D ．热值变为原来的三分之二，密度、比热容不变4.如图1所示，小球由静止开始沿着粗糙的路面从a 点向d 点自由运动，其中b 和d两点在同一水平高度，则下列说法中错误的是 （ ）A ．小球从a 到c 加速下滑，重力势能转化为动能B ．小球从c 到d 减速上坡，动能转化为重力势能C ．小球在b 和d 时重力势能和动能都相等D ．小球从a 到d 的过程中部分机械能转化为内能5.如图2所示电路中，甲、乙两处分别接入电流表或电压表。
当S 闭合后，为使两灯均能发光，则 （ ）A ．甲、乙均接入电流表B ．甲接入电流表，乙接入电压表C ．甲、乙均接入电压表D ．甲接入电压表，乙接入电流表6．如图3所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。
用试电笔检测A 点氖管发光，检测B 点氖管不发光。
发生这一现象的原因可能是（ ）A ．灯泡短路B ．灯丝断了C ．开关接触不良D ．插座短路7.下列用电器均标有“220V 100W ”，在额定电压下工作相同时间产生热量最多的是（ ）图1 图2 图3A ．电热水袋B ．电视机C ．电风扇D ．白炽灯8.如图4所示是一个自动体重测试仪的工作原理图，有关它的说法正确的是（ ）A ．体重测试仪电路由于缺少开关，始终处于通路B ．体重显示表是用电压表改装成的C ．体重测试仪所测体重越大，电路消耗电功率越小D ．体重测试仪所测体重越大，电路中的电流越大 9.根据如图5所示的电路图连接好电路后，仅使用此电路图中的器材，不能测量电阻R 的（ ）A ．阻值B ．电流C ．电功率D ．电功10.获2016年科技创意大赛一等奖的“校园脚踏式发电装置”，是利用脚踩踏板带动线圈运动发电的.如图6能反映其工作原理的是 （ ）11.如图7所示为一只“6V 1.5W ”小灯泡的电流随电压变化的关系图像。
若把两个这样的灯泡串联起来，接在8V 的电源两端，则此时每只灯泡的电阻及实际功率为（ ）A ．24Ω 0.67WB ．20Ω 0.8WC ．24Ω 0.96WD ．20Ω 0.67W12.一只小灯泡标有“3.8V ”字样，额定功率模糊不清，某同学设计了如图8甲所示的电路进行测量，电源电压恒为6V ，电压表、电流表使用的量程分别为0～3V 、0～0.6A ，滑动变阻器的规格为“10Ω 1A ”，他根据实验数据作出了电压表、电流表示数的U-I 图像，如图8乙所示。
则以下判断正确的是 （ ）A ．小灯泡的额定功率为0.88WB ．滑片向左移时电压表示数变大，小灯泡变亮C ．变阻允许连入电路的最大阻值约为8.82Ω图7 图 4 图5 图8D ．小灯泡正常发光2s 内，变阻器产生的电热为3.04J二、填空题（每空1分，共27分）13. 一节普通干电池的电压为 V ，实验用小灯泡正常工作时的电流约为400(填上合适单位)。
14．我国北方用“暖气”取暖，为了提高取暖效果，“暖气”通常安装在窗户的 （填“上方”或“下方”）； “暖气”通常用水作为介质，是因为水的 较大。
15．如图9是人抬独轮车车把时的简化示意图，此时独轮车相当于 杠杆；若动力臂是阻力臂的3倍，物体和车总重G 为1200N ，则抬起车把的力为 N 。
16.如图10所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是 （选填“串联”或“并联”）的。
工作时间长了，外壳发烫，是由于 能转化成了 能。
17．小明家的电能表月初的数字是，月末表盘的示数如图11所示.若按0.5元/kW·h 的标准收费，他家本月应交电费 元；若已经接入1500W 的空调和电热水器各一台，2000w 的用电设备一台，最多还能接入40w 的灯泡 盏。
18.小明家的常热牌足浴盆额定功率为750W ．某次正常工作20min ，将10L 、20℃的水加热至40℃，此过程中足浴盆消耗电能 J ，水吸收热量 J ，消耗电能转化为水吸收热量的效率为 %。
[c 水=4.2×103J/（kg ·℃）]19. 小王家购买了一辆小汽车，小王将汽车里里外外看了个遍，发现汽车上许多地方都用到了物理知识，下面就是他思考的问题，请你帮他补充完整。
汽车发动机是汽油机，汽油机工作时，将内能转化为机械能的是 冲程，若单缸四冲程汽油机飞轮的转速是3600r/min ，则汽油机每秒内完成 个冲程，做功 次。
20.2016年5月6日上午9时许，我国首条具有完全自主知识产权的中低速磁悬浮列车在长沙开通试运营。
这列被命名为“追风者”的磁悬浮列车，离地8毫米，设计最高时速100公里，磁悬浮列车的原理是运用磁铁“同名磁极 ，异名磁极 ”的性质。
当今，世界上的磁悬浮列车主要有两种“悬浮”形式，一种是推斥式；另一种为吸力式。
这次，我国自行车开发的中低速磁悬浮列车工作原理示意图如图12所示，属于式。
图10 图12 图1121. 两个电路元件甲和乙中的电流与电压的关系如图13所示。
能说明电流与电压成正比关系的是______(甲/乙)图象。
现将元件甲、乙串联后接在电路中，电路中的电流为0.2 A ，则整个电路消耗的总功率是______W ，此时电路两端的总电压等于______V 。
22.马剑同学利用如图14甲所示电路，测定自己制作的玩具小飞机所需要的电动机工作数据。
已知电源电压恒定，当滑动变阻器滑片从一端滑至另一端的过程中，两个电压表的读数与电流表的读数变化关系如图14乙所示。
当通过电动机的电流大于0.4A 时，电动机转子才转动。
（1）由图可知电源电压为 V ；电动机线圈的电阻为 Ω；（2）在这个过程中，电动机的最大输出功率为 w ；当电动机输出功率最大时，求电动机的效率为 。
三、解答题（本大题9小题，共49分）23.（6分）按题目要求作图：（1）如图15所示，某人在A 处提起物体，请在图中画出最省力的绳子绕法。
（2）为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮。
为满足要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，请在图16中完成电路的连接。
（3）如图17所示，插座和开关是组成家庭电路的常用器件，请你用笔画线代替导线将插座、开关、灯泡正确连入电路中，要求开关控制灯泡。
图14 图13 图17图16 图1524.（4分）用如图18所示滑轮组提升重物。
人用拉力F 的大小为50N ，15s 内使重为90N的物体匀速上升了3m 。
不计绳重和摩擦，求：（1）人拉绳子做功的功率。
（2）滑轮组的机械效率。
25．（6分）如图19甲所示为某电烤箱的铭牌，高温档额定功率模糊不清。
图19乙虚线内所示是电烤箱内部的简化电路图。
R 1和R 2均为电热丝，R 2=72.6Ω。
电烤箱开关接1时是低温档，接2时是高温档。
求：(1)电烤箱在低温档正常工作10min 电流做的功；(2)R 1的阻值；(3)在某用电高峰期，若家庭电路中只有电烤箱在高温档工作，发现标有“3000imp/kWh ”的电能表的指示灯闪烁81次共用时2min ，求此时家庭电路两端的实际电压。
26．（5分）某同学探究了“不同物质吸热升温的现象”，同时又探究了“不同燃料燃烧的放热能力”，他设计了两组实验装置如图20所示：（1）你认为研究不同燃料燃烧放热能力应选用 组器材（甲/乙）。
（2）观察甲、乙两图，除了图中相同的器材，还要用到相同的测量器材是 。
（3）秒表是用在 （甲/乙）组实验中。
甲组实验是通过 来反映物质吸收热量的多少，乙组是通过 来反映燃料放出热量的多少。
图18 甲 乙 图20 图21 额定功率甲 图19 乙27．（8分）小明利用如图21所示的装置，探究电流通过导体时产生热量的多少与电阻大小的关系：在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的电阻丝是镍铬合金丝，电阻比较大。
（1）通电一段时间后，小明发现 烧瓶中温度计的示数大，表明其它条件相同时，导体的电阻越 ，产生的热量越多。
（2）本试验使用了控制变量的科学方法：通过两金属丝串联的方式，控制 和相同；还使用了转换的科学方法：把导体产生热量的多少转换为 ；为了保证这种转换的科学性，实验中采取的措施是 。
（3）小明想把该装置改成探究物质吸热能力的实验装置，则他应将其中一个烧瓶中的煤油换成 相同的水，将甲烧瓶中的铜丝换成与乙烧瓶中镍铬合金丝的 相等的镍铬合金丝，并将两个烧瓶中的金属丝做绝缘处理。
28.（7分） 在一次测量小灯泡额定功率的实验中，所用电源由两节新干电池串联组成，小灯泡上标有“2.5V”字样（小灯泡额定功率约为0.6W ）。
小刚连接了如图22甲所示的电路。
（1）同组的小明发现该电路连接存在问题，如果闭合图甲所示电路的开关，则电压表的示数约为 V ，电流表的示数约为 A 。
（2）小明主张拆了以后重新连接，可是时间来不及了，小刚在图甲电路中只改变了某根导线一端的接点位置，而后电路就能测量小灯泡的额定功率了。
请在需要改动的导线上打“×”，并画出正确的接线。
（3）待改接好电路后，小刚同学移动滑片P ，记下多组对应的电压表和电流表的示数，并绘制成图乙所示的图象。
根据图象信息，可计算出小灯泡的额定功率是W,该图象不是直线，主要原因是 ；（4）实验过程中，若电流表烧坏，老师另给了一只电阻箱，小明利用电阻箱和余下部分器材设计了如图22丙所示的电路，也测出了小灯泡的额定功率。
小明的实验方法如下：①根据电路图连接实物电路；②只闭合开关S 1、S 3，调节滑动变阻器，使 ；③断开S 3，闭合S 2，调节 ，达到步骤②中同样的效果，读出相应的数值。
④根据有关公式，计算出灯泡的额定功率。
/V I 乙 图22 甲29.（5分）如图23所示，图甲是课本上“通电导线在磁场中受力”的实验示意图，小谦同学实际探究时，在电路上连接了一个滑动变阻器，实验记录如下表：（1）小谦在电路中接入滑动变阻器的作用是 。
2017-2018年度九年级物理期末测试题含答案
2017-2018年度九年级物理期末测试题介入教育考试范围：全一册；考试时间：90分钟；命题人：葛老师一．选择题（共10小题）1．关于温度、热量和内能，下列说法中正确的是（）A．0℃的水没有内能B．同一物体的温度越高，内能越大C．物体的温度越低，热量越少D．对物体做功，物体的内能一定增加2．一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是（）A．一定是并联 B．一定是串联C．两灯泡规格一定相同D．无法确定3．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2•h，那么用这个电器是（）A．液晶电视机 B．台式计算机 C．家用空调D．电冰箱4．关于家庭电路和安全用电的说法中正确的是（）A．电路中出现“跳闸”现象，一定是过载引起的B．正常使用试电笔检测线路时，氖管一定发光C．正常使用试电笔检测线路时，一定没有电流通过人体D．控制电灯的开关一定要接在火线和灯泡之间5．如图所示的四个装置分别演示一物理现象，则下列表述正确的是（）A．图甲可用来演示电磁感应现象B．图乙可用来演示电流的磁效应C．图丙可用来演示磁场对通电导体的作用D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系6．如图所示，和是由铝制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，下列说法正确的是（）A．段的电阻小于段的电阻B．通电相同时间，段消耗的电能大于段消耗的电能C．这两段金属导体中的电流是由正电荷定向移动形成的D．若将段材料换成铜，其他条件不变，这两段导体的总电阻将变大7．如图所示电路中，电源电压保持不变．当开关S闭合，滑动变阻器的滑片P 向左移动时，下列说法正确的是（）A．电压表V1与电压表V2的示数之和保持不变B．电压表V1与电流表A的示数之比变大C．电流表A的示数变大，电压表V2的示数不变D．电流表A的示数变小，电压表V1的示数变小8．如图所示电路闭合开关，甲、乙两灯泡均发光，过一会儿，其中一个灯泡突然熄灭，但两电表指数仍明显偏转，造成此现象的原因可能是（）A．甲灯泡短路 B．乙灯泡短路 C．甲灯泡断路 D．乙灯泡断路9．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.4A，则电源电压和元件B的电功率分别是（）A．2.0V 0.8 W B．2.5V 1.0W C．4.5V 1.0 W D．4.5V 1.8W 10．把标有“6V 3W”的小灯泡与最大阻值为50Ω的滑动变阻器连接在电源两端电压恒为6V的电路中，电路的连接如图所示，电压表使用的量程为0～3V，电流表使用的量程为0～0.6A．要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）．下列说法正确的是（）A．滑动变阻器接入电路的电阻允许调节的范围是0Ω～50ΩB．小灯泡的电功率最小值为0.25WC．电路总功率的最大值为3.6WD．滑动变阻器滑片移动的过程中，电流表示数变化量的最大值为0.25A二．填空题（共6小题）11．雷霜在家里开着空调看电视，当妈妈刚把电饭锅插头插进插座时，家里的自动空气开关就“跳闸”了，则“跳闸”的原因可能是电饭锅插头内部，也可能是他家的家庭电路中用电器．12．水仙花盛开，室内弥漫着花香，是由芳香油分子产生的；将端面磨平的铅块压到一起后，需要用较大的力才能拉开，说明了分子间存在．13．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S1，若L正常发光，说明L1；只闭合S、S2，若L 发出暗红色的光（发光不正常），说明L2．（选填“正常”、“短路”或“断路”）．14．验电器的工作原理是．现有A、B、C三个带电小球，如果小球A带正电，小球C吸引小球B，小球B排斥小球A，那么小球B带电；小球C 带电．15．规格分别为“5V，5W”和“10V，20W”的甲、乙两电灯串联在10V的电路中，能正常发光的是，（此空选择“甲更亮”、“乙更亮”或“一样亮”不考虑温度对灯泡电阻的影响）16．图是某电饭锅内部电加热器原理电路，它有烧煮和保温两档，开关S断开时，电饭锅处于档，已知R1=484Ω，烧煮时的功率是保温时的11倍，则R2= Ω，该电饭锅烧煮，保温各1h可使电能表（3000•h）的指示灯闪烁次．三．作图题（共2小题）17．按题目要求作图，请用笔画线代替导线，将图所示的电灯、开关和插座接入家庭电路中，电灯由开关控制．18．根据图中通电螺线管的磁感线方向，请在图中标出小磁针的N极和电源的正负极．四．实验探究题（共5小题）19．在比较不同物体吸热情况的实验中，我们选用食用油和水作比较，如图甲所示：（1）实验中所需要的测量工具有温度计和．（2）为了保证实验的科学性，在选择不同物体时，应该控制不同物体的相同，为了减少由于温差不同而造成热量散失不同，所以应该控制两种物质的相同．（3）实验中，物体吸热的多少是通过来衡量．（4）将实验中记录的数据描绘在乙图坐标轴中，由乙图可知：的比热容更大．20．小明用如图甲和图乙所示的实验装置分别探究“电流通过导体产生的热量与电阻、电流的关系”．（1）图甲所示实验中通过来比较电流产生的热量的多少．（2）为了便于比较两种电阻丝通过电流后产生热量的多少，甲乙两瓶中要装入相同的初温和的煤油．其中瓶中煤油的温度升高得快．（3）实验中选用煤油而不用水的原因是（4）用如图乙所示的实验装置探究，得到的结论是：（5）本实验中的探究方法是和．21．“探究串联电路特点”时小明选用两只规格相同的灯泡连接的电路如图甲所示．（1）为了寻找“串联电路的电流关系”，分别把图中A、B、C各点断开，然后把接入，闭合开关前，发现其中一个电表指针如图乙所示，出现这种现象的原因是．（2）在寻找“串联电路的电压关系”时，小明将电压表并联在L1两端，闭合开关，电压表示数如图丙所示，为了使实验结果更准确，接下来他应该．（3）正确实验操作后，测得A、B、C三处的电流记、、，测得、、两点间的电压、、．下列说法正确的是A．＞＞ B．＜＜C． D．．22．小明同学在“探究通过导体的电流与电阻的关系”时，他用图甲所示的电路进行实验，实验中电阻R两端的电压始终保持2.4V不变．（1）请用笔画线代替导线，将甲图中实物电路连接完整（导线不得交叉）．（2）开关闭合前，滑动变阻器的滑片P应置于端（选填“A”或“B”）．（3）在实验过程中，当把电阻R由5Ω更换为10Ω时，滑动变阻器接入电路中的电阻应．（选填“变大”、“变小”或“不变”）（4）某次实验时电流表的示数如图乙所示，则电流表示数为A，此时R 的阻值为Ω．23．物理兴趣小组在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表（0～0.6A，0～3A）、电压表（0～3V，0～15V）、开关、两节干电池、滑动变阻器、导线若干．如图甲为该小组连接的实物图．（1）请指出实物图连接的两处错误．①②（2）正确连接电路后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图乙、丙所示，电流表示数为A，则小灯泡电阻为Ω．（计算结果保留一位小数）（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如下所示，其中有一处是不恰当的，这一处是，原因是．实验次数电压电流电阻/Ω平均电阻/Ω1 1.00.17 5.97.72 1.40.187.83 1.80.228.24 2.00.238.7（4）该小组又利用这个电路测量小灯泡的额定功率，应调节滑动变阻器滑片使电压表示数为V，若此时电流表示数为0.25A，则小灯泡的额定功率为W．五．计算题（共2小题）24．如图所示的甲、乙两图中，电阻R1为10Ω，电源电压为10V．开关S闭合后，（1）在图甲中，当滑动变阻器 R接入电路的电阻为40Ω时，电路中电流为0.2A 求R1两端的电压；（2）在图乙中，当滑动变阻器R接入电路的电阻为50Ω时，求干路中的电流．25．如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”的字样，R2=12Ω，当S1、S2都闭合时．电流表示数为1.2A．这时灯L正常发光（忽略温度对灯丝电阻的影响），求：（1）电源电压；（2）电阻R1 2分钟消耗的电能？（3）若将开关S1、S2都断开．此时灯L实际消耗的功率是多少？2017-2018年度九年级物理期末测试题参考答案一．选择题（共10小题）1．B；2．D；3．C；4．D；5．B；6．B；7．C；8．C；9．C；10．D；二．填空题（共6小题）11．短路；总功率过大；12．不停地做无规则运动；引力；13．短路；正常；14．同种电荷相互排斥；正；负；15．甲电灯；一样亮；16．保温；48.4；3600；三．作图题（共2小题）17．；18．；四．实验探究题（共5小题）19．停表、天平；质量；初温；加热时间的长短；水；20．温度计示数的变化；质量；甲；煤油的比热容小，吸热相同时，温度升的高，实验现象明显；在电流和通电时间相同时，导体电阻越大产生的热量越多；控制变量法；转换法；21．电流表；电流表指针没有调零；断开开关，电压表换用0﹣3V量程，然后再进行实验；D；22．A；变大；0.2；12；23．电流表的正负接线柱接反了；滑动变阻器同时接了上面两个接线柱；0.24；9.6；计算小灯泡的平均电阻；小灯泡的电阻受温度的影响，且随温度的升高而增大，不能求电阻的平均值；2.5；0.625；五．计算题（共2小题）24．；答：（1）在图甲中，当滑动变阻器R接入电路的电阻为40Ω时，R1两端的电压为2V；（2）在图乙中，当滑动变阻器R接入电路的电阻为50Ω时，干路中的电流为1.2A．25．；答：（1）电源电压为12V；（2）电阻R1消耗电能288J（3）若将开关S1、S2都断开．此时灯L实际消耗的功率是3W．11 / 11。
2017-2018学年初三物理期末试卷及答案解析
2017-2018学年初三第一学期物理期末质量检测（90分钟，满分：100分）一、选择题1、关于内能及其利用，下列说法正确的是A .温度高的物体内能一定大B．做功和热传递都可以改变物体的内能C．比热容跟物体吸收或放出的热量有关D．热机的做功冲程是将机械能转化为内能2、如图所示是汽油机工作时各种冲程的示意图，其中表示做功冲程的是（）A． B． C． D．3、一电路中有两灯泡都在工作，用电压表测出灯泡两端的电压相等，则说法正确的是A.一定是并联 B．一定是串联C．两灯泡规格一定相同 D．无法确定4、两只小灯泡串联在同一电源上，发现甲灯较亮，乙灯较暗，则下列说法正确的是（）A．甲灯中电流较大 B．乙灯中电流较大C．通过两灯的电流一样大 D．条件不足，无法判断5、2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为图中的（）A． B．C． D．6、如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法正确的是（）A．电流表A1的示数变小，电流变A2的示数变大B．电流表A1的示数和电流表A2的示数同时变大C．电压表的示数变大，电流表A1的示数变小D．电压表的示数不变，电流表A2的示数变小7、某校物理兴趣小组设计了一个电子身高测量仪．如图的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移．能够实现身高越高，电压表或电流表示数越大的电路是8、用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图8所示，将它们串联在电路中，通过的电流关系是A．I A＞I B B．I A＜I B C．I A=I B D．无法确定9、如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移到b端的过程中A.灯泡变暗B.电压表示数变大C.电流表示数变小D.电路总功率变小10、有两只分别标有”6V 3W“和”9V 3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A．L1和L2正常工作时的电流一样大B．L1和L2串联在一起同时使用时，两灯一样亮C．L1和L2并联在一起同时使用时，两灯消耗的功率一样大D．将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光11、如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）。
2017-2018九年级物理上学期期末测试卷(含答案)
2017–2018学年第一学期期末测试卷九年级物理题号 一 二 三 四 五 六 总分 得分一、单项选择题（每小题3分,共21分)1．在实验室用酒精进行实验时，整个实验室很快就闻到了刺鼻的酒精气味，这是一种扩散现象。
以下有关的分析中错误的是( ）A ．扩散现象说明分子间存在着间隙B ．扩散现象说明分子在不停息地做无规则运动C ．温度越高时扩散现象越剧烈D ．扩散现象只发生在气体、液体之间以及密度很小的固体之间。
2. 下列现象中，利用做功使物体内能增加的是 ( ） A 。
铁块放在炉火中被烧红了 B 。
烧开水时，壶盖被水蒸气顶起来C 。
木工用锯锯木条时，锯条发烫D 。
冬天，人们在太阳光下取暖 3。
一杯酒精减少一半后，则 （ ）A ．热值和比热容都不变B ．热值减半、比热容不变C ．热值和比热容都减半D ．热值不变、比热容减半4. 如图1表示小磁针在通电螺线管周围静止时北极的指向，其中正确的是（ ）5．为使驾驶员不忘系好安全带，汽车上设置了“安全带指示灯”．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关,指示灯发光．如图2所示的哪一个电路可以符合上述要求？（ ）图1图2 学校 班别 姓名 考号密 封 线图36．如图3所示，灯L 1与L 2串联,闭合开关S 后,发现灯L 1比L 2亮，L 1、L 2的电流、电压、电阻、功率分别为I 1和I 2、U 1和U 2、R 1和R 2、P 1和P 2，则有：（ ）A ．I 1＞I 2B ．U 1＜U 2C ．R 1＞R 2D ．P 1＝P 27．光敏电阻的特点是有光照射它时阻值变小．如图4所示，是某小区门口利用光敏电阻设计的行人监控装置,R 1为光敏电阻，R 2为滑动变阻器，A 、B 间接监控装置．则（ )A ．当有人通过通道而遮蔽光线时,A 、B 间电压升高 B ．当有人通过通道而遮蔽光线时，A 、B 间电压减小C ．图中R 2的滑动头向下移动时，通过R 1的电流变大D ．图中R 2的滑动头向上移动时，可提高A 、B 间电压 二、填空题(每空1分，共24分）8．在火力发电站内，燃料的化学能经锅炉、蒸汽轮机和发电机最终转化为_______能．锅炉是将燃料的化学能能转化为内能，蒸汽轮机是将_________能转化为机械能．若锅炉、蒸汽轮机和发电机的效率分别为50％、70％和80%,则火电站的总效率为_______。
2017-2018学年度第一学期期末考九年级物理试题及答案
2017-2018学年度第一学期期末教学质量监测九年级物理试题一、单项选择题（每小题3分，13小题，共39分）1、下列过程中，通过热传递增加物体内能的是（）A．放在热水中的温度计温度升高 B．电炉丝通电发热C．神舟飞船返回进入大气层时表面温度升高 D．反复弯曲铁丝，铁丝会发热2、以下四种现象中，与水的比热容关系不大的是 ( )A．汽车的发动机用循环流动的水来冷却B．夏天往室内洒水可使室内温度降低C．内陆地区的气温变化比沿海地区大D．生活中往往用热水取暖3、如图1所示，对于图片中所描述的物理过程，下列分析中正确的是（）图1A．图甲，厚玻璃内的空气被压缩时，空气的内能减少B．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大4、以下有关电阻的观点中，错误．．的是（）A．不同的导体，电阻一般不同B．导体被加热后，电阻一般会随温度升高而增大C．导体的电阻大小决定于导体的材料、长度、横截面积和温度D．一个导体两端的电压越大，电流越大，则它的电阻就越小5、某家庭用电器工作时，用电流表测得通过用电器的电流为1 0 A，则此用电器可能是下列电器中的哪一个（）A.电冰箱B.节能灯C. 电磁炉D.电风扇6、在图2所示的电路图中，能用电压表正确测出灯L1两端电压的是（）图27、下列关于热值和热机效率的描述，正确的是（）A．使燃料燃烧更充分，可以增大热值B．使燃料燃烧更充分，可以提高热机效率C．燃料燃烧释放的热量越大，热值越大D．热值和热机效率都是定值，与外界条件无关8、为了安全，汽车行驶时驾驶员必须系好安全带。
当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。
符合上述要求的正确电路图是（）图39、如图4所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）图4A．灯泡断路 B．灯泡短路 C．滑动变阻器断路 D．滑动变阻器短路10、在如图5所示的四个电路中，哪个电路中三个电灯是并联的（）图511、如图6所示，为定值电阻，为滑动变阻器，当变阻器的滑片P向右移动时，图中电压表和电流表的示数变化情况及它们示数的比值变化情况为（）图6A．电压表示数不变，电流表示数变小，比值变大B．电压表示数变小，电流表示数变大，比值变小C．电压表示数不变，电流表示数变大，比值变小D．电压表示数变大，电流表示数变小，比值变大12、举重比赛有甲、乙、丙三个裁判，其中丙为主裁判，甲和乙为副裁判。
2017—2018学年度第一学期期末质量监测
2017—2018学年度第一学期期末质量监测九年级物理科参考答案一、选择题（每小题3分）1 2 3 4 5 6 7C A B CD A D二、填空题（每空1分）8、引扩散不停的做无规则运动9、热传递做功降低10、玻璃半导体不能11、比热容水甲12、0.24 大不变13、101 4400 0.214、变小变大变大三、作图题（2+2+3=7）四、实验题16、（1）电流表示数大小（2）1、2 （3）2、4（4）在电路中串联一个定值电阻17、（1）质量（2）不正确（3）水水大于（4）食用油和水吸收的热量18、（1）如右图（2）断开有没有（3）右（4）0.5 有五、计算题19、解：（1）在并联电路中： U=I1R1=0.6A×10Ω=6V；………………………2分（2）I2=I﹣I1=0.9A﹣0.6A=0.3A……………………………………………………1分R2=U/I2=6V/0.3A=20Ω………………………………………………………1分(3)在串联电路中：R=R1+R2=10Ω+20Ω=30Ω………………………………………1分I=U/R=6V/30Ω=0.2A ……………………………………………………1分答：略20、解：（1）I=P高/U=2200W/220V=10A………………………………………………2分（2）当滑片移到最左端时，R接入电路的阻值为0Ω,此时电路为高温档R0=U高/I =220V/10A=22Ω………………………………………………1分当滑片移到最右端时，R接入电路的阻值最大，此时电路为低温档R总=U低2/P低=(220V)2/880W=55ΩR=R总-R0=55Ω-22Ω=33Ω…………………………………………1分（3）t=7min=420s W=P高t=2200W×420s=9.24×105J …………………………1分 Q=30%W=30%×9.24×105J =2.772×105J ……………………………1分△t=Q/cm=2.772×105J/2.1×103J/（kg·℃）×6kg=22℃……………1分答：略六、综合题21、（1）电流电功率（2）U2/R （3）正（4）A区（5）电压一定的情况下，导体消耗的电功率与电阻成反比22、（1）内机械乙（2）7.2×106 12000 （3）43.8%23、（1）环保、节能（其他回答合理即给分）（2）增加电动机（3）1.3 4.68×106（4）② 40%E k0。

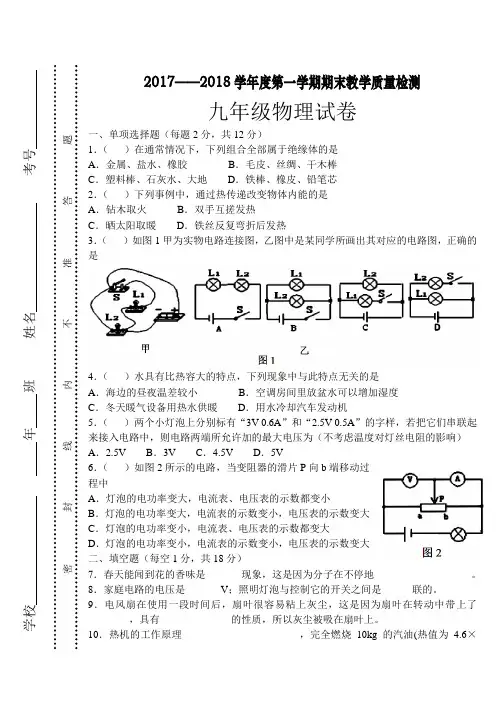

2017——2018学年度第一学期期末教学质量检测九年物理试题
2017——2018学年度第一学期期末教学质量检测九年级物理试卷一、单项选择题（每题2分，共12分） 1．（ ）在通常情况下，下列组合全部属于绝缘体的是 A ．金属、盐水、橡胶 B ．毛皮、丝绸、干木棒 C ．塑料棒、石灰水、大地 D ．铁棒、橡皮、铅笔芯 2．（ ）下列事例中，通过热传递改变物体内能的是 A ．钻木取火 B ．双手互搓发热C ．晒太阳取暖D ．铁丝反复弯折后发热 3．（ ）如图1甲为实物电路连接图，乙图中是某同学所画出其对应的电路图，正确的是4．（ ）水具有比热容大的特点，下列现象中与此特点无关的是 A ．海边的昼夜温差较小 B ．空调房间里放盆水可以增加湿度 C ．冬天暖气设备用热水供暖 D ．用水冷却汽车发动机 5．（ ）两个小灯泡上分别标有“3V 0.6A ”和“2.5V 0.5A ”的字样，若把它们串联起来接入电路中，则电路两端所允许加的最大电压为（不考虑温度对灯丝电阻的影响） A ．2.5V B ．3V C ．4.5V D ．5V 6．（ ）如图2所示的电路，当变阻器的滑片P 向b 端移动过程中A ．灯泡的电功率变大，电流表、电压表的示数都变小B ．灯泡的电功率变大，电流表的示数变小，电压表的示数变大C ．灯泡的电功率变小，电流表、电压表的示数都变大D ．灯泡的电功率变小，电流表的示数变小，电压表的示数变大 二、填空题（每空1分，共18分）7．春天能闻到花的香味是_______现象，这是因为分子在不停地___________________。
8．家庭电路的电压是_______V ；照明灯泡与控制它的开关之间是______联的。
9．电风扇在使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶在转动中带上了________，具有______________的性质，所以灰尘被吸在扇叶上。
10．热机的工作原理_______________________，完全燃烧10kg 的汽油(热值为4.6×107J/kg)，产生的热量为_____________J。
【经典试卷】2017-2018学年 第一学期期末抽测九年级物理试卷(含答案)
【经典试卷】2017-2018学年第一学期九年级物理试题提示：本卷共6页，满分为100分，考试时间为90分钟；一、选择题(每小题2分，共24分)1．如图所示简单机械中，属于省力杠杆的是、A．笤帚B．筷子 C.独轮车D．钓鱼杆2．下列情境中，人对物体做功的是A.提着水桶在水平地面上匀速前进B．扛着米袋慢慢爬上楼梯C.用力推汽车，汽车没动D．举着杠铃原地不动3．古代战争中，军队用投石车投出巨石来攻击城墙，在巨石被投出到击中城墙的过程中，下列说法正确的是A.巨石在上升过程中动能不断增大B.巨石在最高点时动能为零C.巨石在下降过程中动能转化为重力势能D.巨石在下降过程中重力势能不断减小4．把一食品放入电冰箱，它的温度降低到0°C，下列说法正确的是A.食品的温度降低，内能减小B．食品含有的热量不断减少C．0°C的食品内能为零D．改变食品内能的方式是做功5．通常情况下，下列物体中属于导体的是A.塑料尺B.铅笔芯C.橡皮D.玻璃棒6．某家用电器正常工作时的电流约为10A，该电器最可能是A.电视机B．节能灯 C.洗衣机D．空调7．下列家用电器利用电流热效应工作的是A.电饭锅B．电视机C．电风扇D．收音机九年级物理试题第1页(共6页)8．如图所示的电路中，甲、乙两灯泡串联，观察到甲灯泡比乙灯泡亮，则此时它们的各物理量大小关系正确的是A．P甲＜P乙B．I甲＞I乙C．R甲＞R乙D．U甲＜U乙9．在下列研究实例中，运用了控制变量法的是A.研究电流时，将电流与水流类比B.研究生活中的杠杆时，用简单的线条代表实际杠杆C.研究影响动能大小的因素时，通过比较木块被撞击的距离来比较动能的大小D.研究电流与电压的关系时，保持电阻不变进行探究10．在公交车后门的两个扶杆上各装有一个按钮，每个按钮相当于一个开关．当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车．下列电路能实现上述目标的是11．如图所示，在探究串联电路中的电压关系时，小华用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是A.分析数据，得出结论B．改变电源电压，再测出几组电压值C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值12．如图是一火灾报警系统的原理图，其中只R2是用半导体热敏材料制成的传感器，其电阻会随温度升高而减小，R l为定值电阻，电源电压恒定不变．当R2所在处出现火灾时，下列判断正确的是A.电流表示数减小B．电压表示数减小C．电路总功率减小D．电阻R1的功率减小九年级物理试题第2页(共6页)二、填空题(第20题2分，其余每空1分，共22分)13．学校升旗仪式上，当升旗手缓缓向下拉绳子时，国旗就会徐徐上升，这是由于旗杆顶部有一个___________滑轮，它的作用是改变________，它________(填“能”或“不能”) 省功．14．傅园慧是我国著名仰泳运动员，100m仰泳成绩约为58.7s．若在比赛中受到水的平均推力是176.1N，则在100m仰泳比赛中，水对傅园慧的推力做功为_________J，推力的功率为_____________W．15．小明在完成“探究水和某种液体吸热能力”实验操作后，根据实验数据画出温度随时间变化图像，如图所示．加热到12min时温度变化小的是___________ ，这是由于这种物质___________大的原因．加热时是通过_____________的方式增加了水和某液体的内能．16．汽油机的一个工作循环有______________个冲程，如图所示是汽油机的_________冲程．若飞轮转速是1800r／min，则汽油机每秒钟完成__________个冲程．17．一节干电池的电压为__________V；使用电压表时，应将电压表______________联在被测导体两端：家中台灯的灯泡与控制它的开关是___________ 联的．18．某小灯泡额定电压是4.8V，正常发光时的电流为0.2A，此时小灯泡的电阻为_____Ω．如果电源电压是6V，为使小灯泡正常发光，可以在电路中联一个阻值为_______________Ω的保护电阻。
2017～2018学年度第一学期九年级期末考试 物理试题
2017～2018学年度第一学期九年级期末考试物理试题（考试时间：90分钟 卷面总分：100分 考试形式：闭卷）一、选择题（本题共12小题，每小题2分，共24分） 1．下列家用电器中，利用电流热效应工作的是（ ▲ ）A ．电风扇B ．电冰箱C ．电饭锅D ．电视机 2．能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（ ▲ ） A ．地热能、核能、太阳能、汽油均属于常规能源 B ．手机既能接收电磁波，也能发射电磁波 C ．电磁波在真空中不能传播D ．太阳能、水能、风能和核能都是可再生能源3．如图所示的情景中，重力势能转化为动能的过程是（ ▲ ）4．夏天在海边玩耍，海滩上的沙子热的烫脚，而海水却凉凉的，主要是因为（ ▲ ） A ．海水的内能多 B ．沙子的内能多 C ．海水的比热大 D ．沙子的比热大 5．在探究杠杆平衡条件的实验过程中，当出现图示情况时，为了让杠杆平衡，可以（ ▲ ） A ．将左边的平衡螺母向左调 B ．将右边的平衡螺母向右调 C ．将左边的钩码向左移动 D ．将右边的钩码向右移动6．最早的指南针叫“司南”，是用天然磁石磨成的勺形，勺头为N 级，勺柄为S 级，如图所示，下列关于司南说法正确的是（ ▲ ） A ．司南长柄指向地理的北极 B ．司南长柄指向地磁场的南极 C ．地磁场的南极在地理的南极附近 D ．司南指南北是由于它受到地磁场的作用A 箭离开弓过程B 运动员撑起过程C 杠铃被举起过程D 运动员下落过程7．如图沿竖直方向匀速拉动绳子，使物体缓慢上升，动滑轮的重力不可忽略，现改变物体的重力G ，不计绳重与摩擦，则动滑轮的机械效率η与物体重力G 的关系可能是（ ▲ ）8．下列做法符合安全用电原则的是（ ▲ ）A ．家用电器起火时应迅速用水扑灭B ．有金属外壳的家用电器，一定要将外壳接地C ．控制用电器的开关一定要接在零线上D ．多个大功率用电器应接在同一插线板上使用 9．如图所示，将试管中的水加热一段时间后，木塞向外飞出，则在此过程中（ ▲ ） A ．木塞飞得越高，说明水蒸气含有的内能越大 B ．酒精燃烧产生的内能小于木塞的机械能 C ．水蒸气内能转化为木塞机械能D ．木塞向外飞出的过程中，水蒸气的内能增大10．如图是一只完好的移动插座，闭合开关S ，指示灯发光．再将台灯插入接线板的插座，台灯与指示灯都能发光．下列说法正确的是（ ▲ ） A ．台灯与指示灯串联，并受开关S 控制 B ．台灯与指示灯并联，开关S 在干路上 C ．该接线板的连接线内只有火线和零线两根导线 D ．该接线板上有5个插孔会使测电笔氖光发光11．如图为实验室电流表的内部结构图．线圈悬置在磁体的两极间，与指针和弹簧相连．线圈通电时转动带动指针偏转，使弹簧形变，显示电流的大小．下列说法中正确的是（ ▲ ） A ．该电流表是利用电磁感应原理工作的 B ．电磁铁的原理与该电流表的工作原理相同 C ．线圈中电流越大，弹簧的弹性势能越大 D ．线圈中有电流通过时，把机械能转化为电能12．小华用两个不同的白炽灯做“探究电流做功与电压关系” 的实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（ ▲ ）A ．电阻小B ．灯丝粗C ．电流大D ．功率大 二、填空题（本大题共8小题，每空1分，共24分）13．如图所示，探究通电螺线管外部磁场时，在玻璃板上均匀地撒上铁屑，放上小磁针．实验中选用铁屑为了显示磁场 ▲ 情况，选用小磁针是为了显示磁场 ▲．通过探究可知，FGBACD通电螺线管外部的磁场与 ▲ 磁体周围的磁场相似．14．如图所示为“探究影响导体电阻大小因素”的实验电路，A 、B 之间接导体．本实验通过比较 ▲ 来判断导体电阻的大小．小明发现手边只有一根较长的金属丝，他可以探究导体的电阻与导体 ▲ 和 ▲ 的关系．15．如图所示的实验是探究物体动能大小与物体 ▲ 的关系，实验中将小车放置在斜面的不同位置是为了控制小车 ▲ 的大小，木块的作用是为了比较小车 ▲ 的大小． 16．如图是小明同学在探究串联电路中的电流关系时的实验电路， 实验中应选取规格 ▲ （相同/不同）灯泡进行实验，实验中， 他刚连接完最后一根导线，就发现电流表的指针发生了偏转，这 是他在连接电路时忘记了 ▲ ，实验时小明发现L 1较亮，L 2 较暗，则通过灯L 1的电流 ▲ （大于/小于/等于）L 2的电流．17．有一种用天然气为燃料给水加热的热水器．天然气燃烧时将化学能转化为 ▲ ，完全燃烧0.1kg 的天然气可以获得 ▲ J 的热量；不计热量损失，这些热量可以使50 kg 的水温度升高 ▲ ℃．【 C 水=4.2×103J/（kg •℃） q 天然气=4.2×107J /kg 】19．小刚同学用如图电路探究“一段电路中电流跟电阻的关系”．在此实验过程中，当A 、B 两点间的电阻由5Ω更换为10Ω后，他接着应该采取的操作是将变阻器滑片适当向 ▲ 移动，保持 ▲ 表示数不变，记下 ▲ 表示数．第13题图 第14题图 第15题图第16题图 第18题图 第19题图 第20题图20．如图是某型号电饭锅的原理图，有两个档位，分别是高温烧煮和保温焖饭档，已知R 1=44Ω，R 2=2156Ω，则开关S 置于 ▲ （1/2）档时是低温档，它的功率是 ▲ W ，电饭锅在高温档正常工作2min 产生的热量是 ▲ J ．三、解答题（本大题共7小题，第26题第1、第4小题各2分，共52分） 21．（6分）按题目要求作图：（1）在图甲中，画出该滑轮的动力臂和阻力臂．（2）在图乙中，用笔画线代替导线将电灯和开关接到电路中． （3）在图丙中，标出永磁体B 端的磁极极性和磁感线A 的方向．22．（6分）工人用如图所示滑轮匀速提升重为180 N 的物体，所用的拉力为200 N ，在5s 内物体升高的高度为2 m ．此过程中，求： (1)工人做的有用功是多少？ (2)工人拉力的功率？ (3)滑轮的机械效率？23．（9分）用发光二极管制成的LED 灯具有发光效率高、使用寿命长等优点，图甲是一个定值电阻R 和手电筒中一个LED 灯的电流与其两端电压关系的图像．求：(1)定值电阻R 的阻值．(2)当把LED 灯与R 串联按图乙接入电路时， 电阻R 消耗的电功率为0.08 W ，则此时R 中 的电流和电路的总功率．24．（6分）探究杠杆的平衡条件实验中．（1）安装好杠杆，发现杠杆右端下沉，应把杠杆右端的平衡螺母向 ▲ 调节，使杠杆杆在水平位置平衡，此时杠杆自身重力的力臂为 ▲ ．（2）小红在杠杆的一侧挂钩码，应在杠杆的另一侧某一位置用弹簧测力计沿 ▲ 方向拉住杠杆，使其在水平位置平衡，以便直接从杠杆上读出 ▲ ．（3）下表是小红实验得到的数据，据此分析可以发现这次实验不妥之处① ▲ ．② ▲ ．甲 乙 丙A甲 乙LEDRS25．(5分) 小利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”．甲、乙两瓶中装有质量与初温都相同的某种液体，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小． （1）实验中液体吸热的多少是通过 ▲ 来反映的．（2）现有水和煤油两种液体可供选择，为了在较短的时间内达到明显的实验效果，小明应该选用 ▲ （水/煤油）来做实验，这是因为水的 ▲ 较大．（3）实验中将两瓶中的电阻丝串联，目的是为了控制通过两根电阻丝的 ▲ 相等． （4）实验中没有计时的工具，可以通过操作 ▲ 来确保通电时间相同．26．（10分）小明学会了测小灯泡的功率后，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图甲所示电路，选用分别标有“1.5V 0.25A ”、“2.5V 0.3A ”和“3.8V 0.3A ”字样的小灯泡L 1、L 2、L 3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系．（1）请你用笔画线代替导线，将实物电路连接完整，使变阻器滑片向左移动时灯泡变亮．（2）闭合开关前，滑动变阻器的滑片P 应置于 ▲ （A/B ）端． （3）闭合开关后，他调节滑动变阻器的滑片P ，使通过灯L 1的电流为0.2A ，再测出L 1两端的电压，此时电压表示数如图乙所示，为 ▲ V ，然后计算出此时灯L 1的电阻是 ▲ Ω，实际功率是 ▲ W ． （4）换上灯L 2和L 3，闭合开关，继续实验，并将实验数据记录在上表中．请根据实验数据，在图丙中作出小灯泡功率与电阻关系的图象． （5）分析图象可得结论：在电流一定时，小灯泡的实际功率与电阻成 ▲ 关系．温度计第25题图甲 乙 丙（6）小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便．对此你认为可以对实验电路进行如何改进？ ▲ ． 27．（10分）阅读短文，回答问题：电热毯电热毯，又名电褥．是一种床上用的取暖器具，主要用于人们睡眠时提高被窝里的温度来达到取暖的目的．除此以外，还可用于被褥的去潮除湿。
2017-2018年九年级物理期末试卷
2017—2018学年度第一学期期末调研九年级物理试卷温馨提示：1．物理试卷共6页，全卷满分90分．物理与化学考试总时间为120分钟．2．请考生在答题纸上规定区域内作答，在其他位置作答一律无效．一、选择题（本题共10小题，每小题2分，共20分．每小题给出的四个选项中只有一个符合题意）1．如图所示，在杠杆的左边距支点20cm 处挂了4个钩码，要使杠杆在水平位置平衡，可在杠杆的右侧挂钩码，下列措施不可行的是A ．在杠杆的右侧距支点10cm 处挂2个钩码B ．在杠杆的右侧距支点8cm 处挂10个钩码C ．在杠杆的右侧距支点20 cm 处挂4个钩码D ．在杠杆的右侧距支点16 cm 处挂5个钩码 2．学校旗杆顶上有一个滑轮，升旗时往下拉动绳子，国旗就会上升．下列对这个滑轮的说法正确的是A ．这是一个定滑轮，可省力 B.这是一个定滑轮，可以改变力的方向 C ．这是一个动滑轮，可省力 D.这是一个动滑轮，可以改变力的方向 3．如图所示，对于图片中所描述的物理过程，下列分析中正确的是A ．图甲，空气被压缩时，空气的内能减少B ．图乙，瓶子内的空气推动塞子跳起时，空气的内能增大C ．图丙，试管内的水蒸气推动了塞子冲出时，水蒸气的内能减少D ．图丁，汽缸内的气体推动活塞向下运动时，气体的内能增大4．下列选项中符合安全用电要求的是 A ．用湿手拨动空气开关B ．手机充电器不用时应及时从电源插座上拔下C ．在未断开电源开关的情况下更换灯泡D ．把用电器的三脚插头改为两脚插头接在两孔插座上使用 5．关于功、功率和机械效率说法正确的是 A ．功率越大，机械效率就越大 B ．做功越多，机械效率就越大 C ．机械效率越大，有用功就越多D ．机械效率大小与做功快慢无关6．根据表中数据，下列说法正确的是A ．在阳光照射下，干泥土比湿泥土升温慢B ．从节能的角度考虑，烧开水时用铝壶比用铜壶好C ．因为水的比热容较大，所以沿海地区比内陆地区昼夜温差大D ．测量收集到小试管中雨水的温度时，水银温度计比酒精温度计对雨水温度的影响小7．如图所示的插座上有一个开关S 1和一个指示灯L 1，台灯开关和灯泡用S 2、L 2表示．要求开关S 1能控制指示灯L 1和台灯L 2，指示灯L 1损坏不影响台灯使用．下列符合要求的电路是8．如图所示是某同学做实验时的电路图．闭合开关S 后，发现电流表有示数，电压表无示数，则电路中的故障不可能的是A ．电压表内部断路B ．电压表内部短路C ．电阻R 2内部短路D ．电流表内部断路9．如图所示电路，闭合开关S ，将滑动变阻器的滑片P 由a 端向b 端移动的过程中，小灯泡L 始终发光，则下列说法正确的是 A ．电压表V 1的示数变小 B ．小灯泡L 的亮度变暗C ．电压表V 1与电压表V2的示数之和变大D ．电压表V 2的示数与电流表A 的示数的比值变小10．现有“6V 3W”的灯泡L 1和“6V 6W”的灯泡L 2，将他们接入电路中，不考虑灯丝电阻的变化．下列关于两只灯泡的说法正确的是A ．串联后接到12V 电源的两端，两灯均能正常发光B ．串联工作时，L 1和L 2两端的电压之比为1:2 C ．并联工作时，L 1和L 2的功率之比为1:2 D ．并联工作时，L 1和L 2中的电流之比为2:1· 2AB C DS 1 L 1L 2 S 2（第7题图）甲 乙 丙 丁（第16题图）二、填空题（本题共7小题，每空1分，共18分）11． 如图所示，OB 为一轻质杠杆，O 为支点，OA ＝0.3m ，AB ＝0.2m ．将重为30N 的物体悬挂在B 点，当杠杆在水平位置平衡时，在A 点至少需加 ▲ N 的拉力，这是一个 ▲ （选填“省力”或“费力”）杠杆．12．如图所示，在“测滑轮组机械效率”实验中，物体重6 N ．实验时沿 ▲ 方向匀速拉绳子自由端最省力．若物体上升高度为10 cm ，此时弹簧测力计的示数为2.5N ，则滑轮组的机械效率是 ▲ ．若不计摩擦，仅增加物体的重量，该滑轮组的机械效率将 ▲ (选填“增大”“减小”或“不变”)．13．骑行是青少年最喜爱的运动项目之一．小明某次沿着平直的公路匀速骑行3km ，耗时10min ．在该路段骑行时受到的平均阻力为20N ，则小明在这段路上骑行时做了 ▲ J 的功，功率为 ▲ W ．14．2016年8月16日，我国用长征二号丁运载火箭成功将世界首颗量子科学实验卫星“墨子号”发射升空，如图所示，火箭在加速上升的过程中动能 ▲ ，重力势能 ▲ ，机械能 ▲ ．（均选填“增加”、“减少”或“不变”） 15．人们在冬天常常搓手取暖，这是通过 ▲ （选填“热传递”或“做功”）的方式来改变物体内能，这里的能量转化方式与四冲程汽油机工作时的 ▲ 冲程相同．16．如图所示电路中，电源电压恒定，定值电阻R 的阻值为20Ω，闭合开关后，将滑动变阻器的滑片从某个位置向右滑动一段距离，使变阻器阻值增加了5Ω，电流表示数减少了0.04A ，则电压表示数 ▲ （选填“增加”或“减小”） ▲ V ．17．小明家的电能表4月底的读数为824.6kW•h ，5月底读数如图所示，则他家5月份用电 ▲ kW•h ．他家用电器同时工作时总电流不能超过 ▲ A ，总功率不能超过 ▲ W ．耗电指示灯闪烁50次，则表示电路中的用电器消耗了 ▲ J 的电能．三、作图、实验题（本题共4小题，每图、每空2分，共34分） 18．（4分）按照下列要求完成作图（1）如图甲所示，轻质杠杆OA 在路灯和轻绳AB 的共同作用下，在水平方向处于静止状态，请画出轻绳AB 对杠杆的动力F 1的力臂L 1和阻力F 2的示意图．（2）将图乙中的开关、电灯和三孔插座连入家庭电路中，要求开关只控制电灯．19．（8分）小明同学利用一个弹珠、三根材料和厚度相同、长宽不同的橡皮条，探究“橡皮条的弹性势能与长度、宽度的关系”．他依次将橡皮条固定在弹弓上，如图所示，在弹性范围内，拉伸相同的伸长量，将弹珠在同一位置沿水平方向弹射出去，测30.00 （1）实验中，是通过比较 ▲ 来间接反映橡皮条的弹性势能大小；（2）比较第1次和第2次实验可知，橡皮条的弹性势能与橡皮条的 ▲ 有关；（3）比较第1次和第3次实验可知，长度、厚度相同的橡皮条，拉伸相同的长度，越宽的橡皮条具有的弹性势能越 ▲ ；（4）用同种材料同厚度的橡皮条，拉伸相同的伸长量，弹性势能最大的橡皮条是 ▲ A ．宽面短的 B ．宽面长的 C ．窄面短的 D ．窄面长的 20．（8分）某同学用如图电路验证“电压一定时，通过导体的电流与导体的电阻成反比”的结论．设电源电压恒定．他多次只改变电阻箱R 1的阻值，测得相应的电流值，如下表所示．（第11题图） （第12题图） （第14题图） 火线零线地线 甲 乙（第18题图）（第19题图）甲乙 （1）根据表中数据，通过导体的电流与导体的电阻不成反比，其原因是 ▲ ． （2）此实验中，电源电压为 ▲ V ． （3）电阻箱R 1标有“0～999.9Ω 0.5A ”字样，滑动变阻器R 2标有“20Ω 2A ”字样．保持电阻箱两端电压为1.5V ，为了安全顺利的进行验证实验，电阻箱能调到的最小值是 ▲ Ω，能调到的最大值是 ▲ Ω．21．（8分）在测定“小灯泡电功率”的实验中，电源电压恒为3V ，小灯泡额定电压为2.5V 、电阻约为10Ω．（1）请你用笔画线代替导线，将图甲中所缺的两根导线补充完整（要求滑片向右移时小灯泡变亮）．（2）实验过程中滑动变阻器起两个作用：一是保护电路，二是 ▲ ．（3）当电压表的示数为2.5V 时，电流表的示数如图乙所示，则此时小灯泡的电功率为 ▲ W ．（4）由于实际使用的电表不可能是理想电表，即电流表内阻不是零，电压表内阻也不会无穷大．因此导致实验时电流表的示数比通过灯泡的实际电流值 ▲ （选填“偏大”或“偏小”），从而使计算出的小灯泡电功率产生偏差．22．（6分）某实验小组在“探究影响电流通过电阻丝产生热量多少的因素”时，设计了如图所示的电路，实验装置中a 、b 、c 、d 为四个相同的容器，封闭着等量空气并与U 形管紧密相连，实验前U 形管两端液面相平，将1、2和3、4导线分别接到电源两端．（1）在实验过程中，通过观察 ▲ 的现象可知电流产生的热量与通电时间有关．（2）图甲所示的装置是用来研究电流通过电阻丝产生的热量与 ▲ 的关系． （3）根据图乙所示的现象，可以得出的结论是： ▲ ．四、计算题（本题共2小题，共18分. 解答时要求写出必要的文字说明、公式和演算过程）23．（8分）天然气是一种热值高、污染小的清洁能源．完全燃烧0.035 m 3的天然气放出多少焦的热量?若这些热量完全被水吸收，能使多少千克的水温度升高50 ℃?(水的比热容c =4.2×103 J/(kg ·℃)，天然气的热值取q =3.6×107 J/m 3)24．（10分）如图甲所示，电源电压恒定，R 0为定值电阻．将滑动变阻器的滑片从a 端滑到b 端的过程中，电压表示数U 与电流表示数I 间的关系图象如图乙所示．求：（1）滑动变阻器R 1的最大阻值；（2分） （2）R 0的阻值及电源电压；（4分）（3）当滑动变阻器R 1与电阻R 0消耗的功率相等时电路的总功率（4分）甲 乙 2 3 ▲ ▲ ▲ ▲ ▲ ▲d 乙5Ωc 甲 b a。
2017-2018学年度九年级上学期期末考试物理试题后附答案
2017-2018学年度九年级上学期期末考试物理试题本试题分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分，共7页，满分100分。
考试时间90分钟。
2018年1月注意事项：1．答题前，请考生仔细阅读答题卡上的注意事项，并务必按照相关要求作答。
2．考试结束后，监考人员将本试卷和答题卡一并收回。
第Ⅰ卷（选择题共44分）一、选择题（本题共22题，共44分。
以下每题各只有一个正确答案，选对得2分；多选、错选均不得分；把正确答案的序号用铅笔涂在答题卡的规定位置）1．【2017•泰安卷】下列常见的自然现象，能用分子热运动知识解释的是（）A．春天，柳枝吐芽B．夏天，山涧瀑布C．秋天，菊香满园D．冬天，雪花飘飘2．【2017•连云港卷】下列关于温度、内能和热量的说法，正确的是（）A．0℃的冰没有内能B．冬天搓手取暖是利用做功来改变内能C．物体温度越高，所含热量越多D．物体的机械能越多，其内能就越多3.【2017•自贡卷】关于物质的比热容，下列说法中正确的是（）A、比热容是物质的一种属性，只和物质的种类有关；B、同种物质质量越大比热容就越大；C、因为水的比热容较大所以比较适合做冷却剂；D、物质的状态发生变化时其比热容一般不变。
4.【2017•泰安卷】四冲程内燃机工作时，将内能转化成机械能的冲程是（）A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程5.【2017•绍兴卷】如图所示是某轿车发动机的四冲程汽油机的一个工作循环示意图。
表示做功冲程的是（）A、B、C、D、6．【2017•烟台卷】科学探究需要进行实验，在取得数据和事实后，再进行分析和推理，因此，在科学探究中我们需要区分事实与推论．下列叙述是事实或推论的是（）①在气体扩散实验中，抽去玻璃板后，红棕色的NO2气体进入到空气中②在液体扩散实验中，红墨水滴入热水，热水很快变红③扩散现象表明，一切物质的分子都在不停地做无规则运动④温度越高，分子的无规则运动越剧烈．A．①②是事实，③④是推论B．①②④是事实，③是推论C．①是事实，②③④是推论D．③④是事实，①②是推论7．【2017•泰安卷】在做物理实验时，经常需要进行反复多次试验，其中有些为了减小误差，有些是为了寻找普通规律．例如5个物理实验①“用刻度尺测量长度”时，多次测量②“探究液体内部的压强”时，多次改变液体密度、液体深度③“探究串、并联电路中各处电流的关系”时，换用不同规格的小灯泡，多次测量④“用伏安法测电阻”时，多次测量定值电阻两端的电压和通过电阻的电流值⑤“探究平面镜成像特点”时多次测量物距、像距以及物和像大小上述实验中是为了寻找普遍规律的是（）A．只有①②③B．只有①④ C．只有②③⑤D．只有②④⑤8．【2017•连云港卷】在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，发现两个电表的示数都变大，则出现这种故障的可能原因是（）A．R1短路B．R1断路C．R2短路D．R2断路9．【2017•烟台卷】在如图所示电路中，电源电压不变，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表的示数变小 B．电压表的示数变小C．电流表的示数不变 D．电压表的示数变大10、【2017•自贡卷】压敏电阻的阻值是随所受压力的增大而减小的．小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大．以下电路不符合．．．要求的是（）11. 【2017•安徽卷】如图所示，滑动变阻器的滑片P处于中间位置，闭合开关S，两个灯泡均能发光（假设灯丝电阻不变），此时，将滑动变阻器的滑片P向右移动，则A .L1 和L2都变亮B. L1变暗，L2变亮C. L1变亮，L2变暗D. L1 和L2都变暗12．【2017•泰安卷】家庭电路中，下列操作符合要求的是（）A．空气开关跳闸后，应立即合上B．家庭电路的开关，接在零线或火线上都可以C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故D．输电线进户后，应先接电能表13．【2017•烟台卷】如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C ．电路的c 、d 间导线断路D ．电路的a 、b 间导线断路14．【2017•泰安卷】如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片P 向左移动时，三个电表的示数变化情况是（ ）A ．A 的示数变小，V 1的示数变大，V 2的示数变小B ．A 的示数变大，V 1的示数变小，V 2的示数变大C ．A 的示数变小，V 1的示数不变，V 2的示数变大D ．A 的示数变大，V 1的示数不变，V 2的示数变小15.【2017•自贡卷】计算电流通过电风扇产生的热量，下面公式选用正确的是（ ）A 、UItB 、t RU 2C 、I 2RtD 、前面三个都可以 16．【2017•德阳卷】下列数据中，最接近实际情况的是（ ） A ．普通家用照明灯的工作电流约为2A B ．家用手电筒的额定功率约为200W C ．一节新干电池的电压约为1.5V D ．电饭锅加热煮饭时的功率约为100W17.【2017•盐城卷】电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，保障人的安全，如图所示，当热水器漏电且接地线失效时，其金属内胆与大地间电压为220V ，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V ，下列说法正确的是（ ）A ．“隔电电阻”大于“人体电阻”B ．曲长管道应选用导电性能好、管壁较厚的铜管C ．热水器漏电且接地线失效时，“防电墙”使人体内无电流通过D ．热水器漏电且接地线失效时，“隔电电阻”与“人体电阻”并联18．【2017•山西卷】酒驾易造成交通事故，利用酒精测试仪可以检测司机是否酒驾，其电路原理如图甲所示．R 1为“气敏传感器”，它的电阻值与它接触到的酒精气体浓度的关系如图乙所示，R 2为定值电阻，阻值为60Ω，电源电压恒为12V ．若酒精气体浓度≥0.2mg/mL 时，则判定被检者为酒驾．以下说法正确的是（）A ．被检者的酒精气体浓度越高，电流表示数越小B ．电流表的示数为0.12A 时，判定被检者为酒驾C ．电压表示数为3V 时，R 2消耗的电功率为0.45WD ．被检者酒精气体浓度为0.2mg/mL 时，电压表的示数是4V19. 【2017•成都卷】如图 19 所示，电源电压 U 不变。
