网视无忧NVR说明书
NVR产品规格说明书【模板】
NVR产品规格说明书1.简述NVR，net video record网络视频录像机，管理范围包括嵌入式DVR和视频服务器以及其它IP视频设备。
适用于小范围、路数不多情况下的网络视频监视、录象、报警、电子地图、数字矩阵、电视墙等安防监控应用。
2.系统结构由配置文件存储插件、嵌入式系统插件、主控程序、本地回放、远程回放等几个模块组成，以包为单位，方便进行扩展。
采用Delphi6.0进行开发，版本号2.0.0.X3.主要功能功能主要有：灵活的视频图像显示；分组管理的视频通道；可选择的本地录像和远程录像；多台设备的同时管理；自动循环的清盘策略；无限层级的电子地图；与报警的紧密关联；自适应的硬解码功能；矩阵输出功能；语音对讲、语音广播、文字聊天等通讯方式；日志查询等等；1)灵活的视频图像显示可以自由拖动视频图像到任一显示区域，可随意进行某个画面的放大、缩小；显示布局完全自定义，且可存储成不同方案；2)分组管理的视频通道以逻辑通道封装物理通道，将各个通道按照某种分类标准进行不同的分组，显示更有效；自由选择连接方式、码流等；3)可选择的本地录像和远程录像可设置报警时触发本地录像，亦可手动进行本地录像，有效弥补视频服务器无硬盘不能进行录像的缺憾；可手动可启DVR的远程录像4)多台设备的同时管理NVR系统可同时管理多台嵌入式设备，以分控中心的形式进行多台设备的监控5)自动循环的清盘策略不必再为硬盘空间不够而烦恼，系统将自动侦测硬盘空间，当空间不够时，自动清除最早一天的录像空间，实现录像工作的长期进行。
6)无限层级的电子地图电子地图，以矢量图的形式，可实现无级放大；地图的层数将不再受限，可无限扩展；可双击实现相应通道的预览7)与报警的紧密关联当报警发生时，将自动弹出相应的电子地图，并进行醒目提示；可自动弹出关联通道的视频以进行提示；可触发关联通道的录像。
8)自适应的硬解码功能当PC机内插入解码卡后，系统将自动使用该解码卡的硬解码功能，降低CPU的资源占用。
NVR快速使用说明
NVR快速使用说明一、设备连接首先保证前端摄像机供电正常，摄像机、NVR网线连接到同一个交换机或路由器下，具体链接示意图如下普通设备连接示意图POE设备连接示意图二、网络参数配置（该设置主要针对手机远程访问使用，如不需要外网访问可跳过该步骤）在NVR连接的显示器界面，点击鼠标右键，选择主菜单（显示内容如图1）（图1）点击系统设置选项，手动设置NVR的网络信息（网络地址、子网掩码、网关、DNS），保证NVR能够正常上网（位置参考图2中绿框）。
如果对于如何配置网络参数不了解，可以采用自动获取IP地址方式（图2中红框位置），选择自动获取IP地址，应用后设备会重启，重启完成后，即可在该界面中看到获取到的ip地址，随后再选择手动设置IP 地址，再点击应用设备会重启，即可实现将设备网络信息固定成可用的IP。
（图2）三、添加设备在NVR连接的显示器界面，点击鼠标右键，选择通道管理，在显示界面中的右下角，选择自动添加，即可自动添加跟NVR在同一个网络下的设备。
待设备全部添加完成后，需要再次进入到该界面，将自动添加该成不启用。
四、手机远程手机P2P连接需要保证NVR已经连接到外网（参照步骤二要确保NVR配置的ip地址、网关、DNS能够使NVR正常连接到外网，需要明确注意，如果不能连接到外网，则手机P2P无法连接），然后点击鼠标右键，选择手机远程，在手机远程页面即会出现Android、iOS系统下的手机客户端二维码和设备ID 二维码。
手机扫描对应二维码即可下载P2P手机客户端，在客户端中扫描设备ID 码即可添加设备。
五、移动侦测设置移动侦测报警需要进入通道管理页面（界面右键—>选择通道管理），在左侧列表中选择移动侦测（参考下图），可在右上角选择需要设置的通道，具体说明参考下面说明。
设置移动侦测布防时间，侦测区域及灵敏度，如下操作：1）勾选“移动侦测处理”。
2）单击“布防设置”，设置移动侦测布防时间。
3）用鼠标在通道视频上绘制所要侦测的区域。

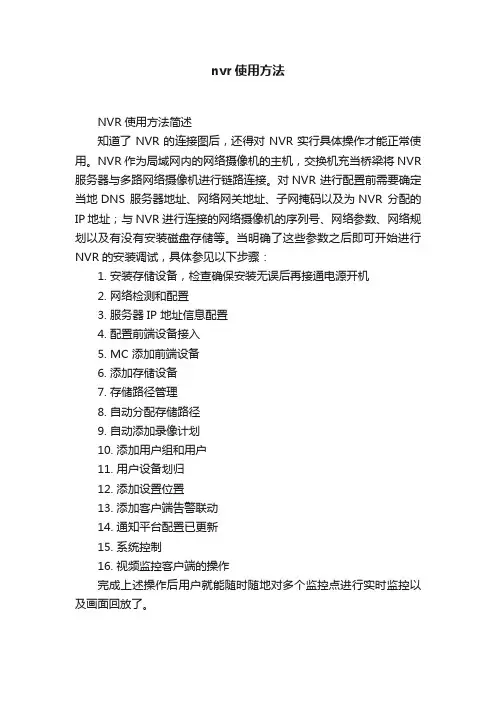

nvr使用方法
nvr使用方法NVR使用方法简述知道了NVR的连接图后，还得对NVR实行具体操作才能正常使用。
NVR作为局域网内的网络摄像机的主机，交换机充当桥梁将NVR 服务器与多路网络摄像机进行链路连接。
对NVR 进行配置前需要确定当地DNS 服务器地址、网络网关地址、子网掩码以及为NVR 分配的IP 地址；与NVR进行连接的网络摄像机的序列号、网络参数、网络规划以及有没有安装磁盘存储等。
当明确了这些参数之后即可开始进行NVR的安装调试，具体参见以下步骤：1. 安装存储设备，检查确保安装无误后再接通电源开机2. 网络检测和配置3. 服务器IP 地址信息配置4. 配置前端设备接入5. MC 添加前端设备6. 添加存储设备7. 存储路径管理8. 自动分配存储路径9. 自动添加录像计划10. 添加用户组和用户11. 用户设备划归12. 添加设置位置13. 添加客户端告警联动14. 通知平台配置已更新15. 系统控制16. 视频监控客户端的操作完成上述操作后用户就能随时随地对多个监控点进行实时监控以及画面回放了。
1, NVR使用方法———NVR与网络摄像机的连接NVR的背面板上一般只有一个网络接口（少部分是两个接口的），他是通过这个网络接口与主交换机（汇聚层交换机）进行连接的，所有的网络摄像机也都是接在交换机上的，这样就实现了网络摄像机与NVR的数据的传输。
2 NVR使用方法———NVR与交换机连接要使用什么网线，线要怎样接？NVR与交换机连接部分是最容易产品网络数据瓶颈的地方，很多不通晓网络知识的工程商经常会用100M的5类网络线来与NVR连接，这很容易造成录像数据丢失及图像卡顿。
当我们使用720P的网络摄像机超过16路时，传输到NVR的数据瞬时最大值就有可能超过100M了，这时我们一定要用6类的国标纯铜1000M网络线来做连接主交换机和NVR的网线。
接线的方式采用两边都是标准的568B的接法就可以了。
3 NVR的网络配置与网络摄像机的网络配置及局域网路由器的网线配置的关系NVR的网络配置要与网络摄像机的网络配置必须在一网段才能进行通信，网段就是我们常说的IP号，如192.168.1.88,同一个网段就是指前面的三个数值要一样的192.168.1.*；如果我们要通过互联网访问NVR，那就要求NVR的网段必须跟路由器的是一个段，这样云服务功能才可以穿透路由，外网才能访问NVR，看NVR的图像或回放录像。
NVR中文说明书(V2.0)
NVR 使用说明书版本 2.01.菜单介绍1.1.反键菜单介绍如图所示：2.开/关机介绍2.1反键菜单-开始设置（关机、重启、登陆和注销）1）开机：正确方式将设备接通电源，按下开关，设备便可启动2）关机：点击“关机”按钮，设备自动关机。
3）重启：点击“重启”按钮，设备自动重启。
4）注销：点击“注销”按钮，可注销当前登录用户。
5）锁定工具栏：点击“锁定工具栏”，可以锁定菜单。
3.预览开机成功登录后，出现如图所示预览主界面：4.IP通道配置4.1 搜索设备在IP通道配置页面里面，点击“搜索”，可以搜索局域网内的IPC设备，并可以对所搜索到的IPC进行基本的参数修改，如图所示：4.2 添加设备在“搜索列表”勾选需要添加的IPC设备，此设备将会被自动添加到左侧通道列表中，然后点击“保存”，如图所示：（注明：点击“全”将依次按顺序添加搜索列表中的设备）4.3 手动添加设备■勾选要“启用”的通道■选择相应的协议■输入要添加IPC的IP地址■输入要添加IPC的端口■输入要添加IPC的用户名■输入要添加IPC的密码，然后点击“保存”4.4 通道参数修改在左侧“通道列表”中双击需要修改的IPC，然后在“通道参数”列表中修改参数，保存即可，如图所示：1）启用：选择要启用的通道，勾选“启用”2）协议选择：可选择“ONVIF”标准协议，“I8”“I9”私有协议和“RTSP”协议3）IP手动设置：可以修改和手动输入所添加设备的IP地址4）端口设置：可对端口进行相应设置5）模式：可选择“主码流”和“字码流”6）网路类型：可选择“TCP”和“UDP”7）用户名：输入所添加设备的用户名8）密码：输入所添加设备的用户名4.5修改前端IPC参数在“搜索列表”中双击需要修改的IPC，然后在右侧列表中修改，点击“修改”即可，如图所示：4.6删除IPC在“通道列表”中选中需要删除的IPC，然后点击“删除”即可，如图所示：5系统配置设置5.1设备参数设置点击“设备参数”在“设备信息”页面中，可以看到设备的基本信息，并且可以修改设备信息，如图所所示：1）设备信息：可以查看和修改设备的基本信息2）系统信息：可查看系统版本号3）RS232设置：可对RS232进行参数设置4）RS485设置：可对RS485进行参数设置5）夏令时设置：可启用和设置夏令时参数5.2通道参数设置5.2.1显示设置在“显示设置”页面中，可以修改各个通道的配置参数，如图所所示：1）通道名称：可以对指定通道进行名称的修改2）时间格式：可以对指定通道选择不同的时间格式3）日期格式：可以对指定通道选择不同的日期格式4）OSD位置：可以对指定通道的名称和时间设置对应的位置5）显示参数：可以对指定通道进行亮度、对比度的调节5）制式：有PAL和NTSC二种制式选择。
nvr操作说明书
7系列录像机操作说明1.1、添加摄像机、在NVR主界面单击右键-->设置-->系统设置-->通道设置-->快速添加-->N1协议-->刷新（如图1）-->勾选设备-->选择通道-->确定-->确定-->确定-->单击鼠标右键-->右键-->提示设备已更改，是否保存新的配置-->是。
（如图2）保存完成自动出图像（如图3）注明：首先确认录像机，摄像机，路由器设备IP在同一网段，如果N1协议搜索不到设备，需要将协议改为ONVIF后刷新、1.2、修改摄像机IP在NVR主界面单击右键-->设置-->系统设置-->通道设置-->快速添加-->N1协议-->刷新-->修改IPC（如图4）-->修改完成后提示改设备短暂将无法连接（如图5）--->是（重新搜索添加后生效）1.3、录像设置、在NVR主界面单击右键-->设置-->系统设置-->录像设置-->星期选择每天-->定时录像-->复制到全部即可、（如图6）1.4、ID号查看方式在NVR主界面单击右键-->设置-->系统设置-->网络设置-->易视网P2P（如图7）可以看到9位数，这个就是远程的ID号、1.5、ID号不显示id号在NVR正常连接到网络的环境下才会出来。
如果NVR网络不通id号是不显示的，因为NVR网络设置里面的参数是我们出厂的参数值，和你们当地的网络参数并不一致，所以需要调整设置一下NVR里面的网络参数才会和你当地网络参数一致，步骤如下；1.主界面鼠标右击-->设置-->系统设置-->网络设置-->“自动获取IP”打勾-->点击确定-->鼠标右击两次-->提示“系统配置已更改是否保存新的配置”点击“是”--> 在监控主界面(没有任何操作的情况下)等待40秒。
NVR说明书
1 NVR功能简介NVR（NETWORK VIDEO RECORDER）或称网络视频录像机，是一种视频录像设备，与网络摄像机配套使用，实现网络摄像机的录像。
我司研发生产的NVR产品，具有如下特点：1）使用专用的硬件设备，用户更易于使用；2）采用嵌入式操作系统，低功耗芯片，可长期稳定运行，不耗电；3）内置IE插件，设置界面简单易用，可方便通过浏览器对NVR进行各种配置；4）采用全新的GUI设计：操作简便：所有功能设置都只有一级菜单；通俗易懂：所有图标对应的功能通俗易懂；快捷操作：所有必须的设置都放在最醒目的位置；5）支持云访问技术（服务器地址：）远程监控一步实现不再需要繁琐的网络设置操作；6）全系列标本高清HDMI输出接口，实现1080P全高清显示；7）支持ONVIF标准协议，可兼容各厂家的ONVIF网络摄像机；2 使用前的准备工作NVR在开始工作前，需要进行如下准备工作：1）需要用户自行购买硬盘，硬盘接口为SATA，支持最大容量为2TB；2）硬盘安装：把NVR上盖取下来，连接NVR里面的硬盘电源和数据线，把硬盘固定在底坐上；3）在NVR的网络设置菜单里面，设置IP地址；用网线将NVR接入网络中；4）IP地址设置方法图网络设置联网方式:设置IP地址为自动获取还是手动输入；IP 地址:设置IP地址，默认IP地址：192.168.1.10；子网掩码:设置子网掩码，默认子网掩码：255.255.255.0；默认网关:设置默认网关，默认网关：192.168.1.1；首选DNS:设置首选DNS；备用DNS:设置备用DNS；媒体端口:设置TCP端口号，默认：34567；HTTP端口:设置HTTP端口号，默认：80；网络服务:设置各项网络服务；3 NVR菜单介绍在预览界面中，单击鼠标右键选择退出全屏可进入NVR操作界面；菜单界面中，左侧为各通道选择栏；正中为通道预览画面；下面是菜单按键；菜单按键从左至右为：单个画面显示、四画面显示、全屏显示、上一屏、下一屏、全通道播放、关闭全通道、全通道录像、关闭全录像；3.1 单画面显示对单个通道的画面单独显示3.2 四画面显示同时显示四个通道的画面3.3 全屏幕显示3.4 显示上一屏3.5 显示下一屏3.6 全通道播放3.7 关闭全通道3.8 全通道录像3.9 关闭全录像4 添加网络摄像机在通道设置栏中，选择第一通道单击鼠标右键选择设置打开数字通道界面然后选择添加按钮注意：协议的选项可以选择全双击搜索出来的设备名，双击后，可以对协议进行修改；如果是支持ONVIF的网络摄像机，则协议要改成ONVIF；如不是则按默认协议，默认协议对应我们自己生产的网络摄像机；修改协议后，输入正确的网络摄像机的用户名和密码点确定按钮；确定后回到预览界面，在相应的通道中就可以预览到网络摄像机的画面；。
NVR系列快速操作指南说明书
NVR Series Fast Operation Guideline★Products main functions●Support access to up to 4/8/16 channel IP cameras,network server device etc.real-time audio and video stream record;●Support multiple record type:Manual Record,Schedual Record,Motion Record,Alarm Record;●Support HMDI/VGA simultaneous video output, the output resolution up to 1920*1080p60;●Support functions: fast forward, fast backward, slow forward, slow backward, frame forward, jump etc.●Support the control of PTZ and shot;●Support USB back-up;●Support NTP function: network time calibration;●Multi-network port devices applied plug-and-play patent technology, simple and convenient to use;●Whole series support ONVIF protocol.12Attentions:●Don't use wet hand or goods to touch the power switch and NVR●H ave installed the host, make sure the host and the case connect to the ground(there is a ground connect interface on the host backplate ),to avoid interference of the audio and video, and to avoid the electrostatic damage of the NVR●Ensuring the NVR power-supply voltage stable, try to use the power input of stable voltage and less waves interference, don’t turn off the NVR in the way of shutting down the main switch directly●Do not make liquid or metal splashed down on the NVR, so as not to cause the machine internal short circuit or conflict●The device does not contain hard disk, so before using the device, we should properly install the hard disk, otherwise we will not be able to do record and play operation●If the dust on the host is affected with damp, it will cause a short circuit, in order to make the NVR work normally for a long time, we should periodically brush the dust of the motherboard, connectors, cases and cases fan, etc.●Video and audio signal lines as well as the interface and so on, cannot be hot plugging, otherwise would be easy to damage the interface ●When we are shutting down the NVR, to avoid damaging the hard disk, we should not shut down the power switch directly, but use the off-button on the panel to let the NVR turn off the power automatically●The NVR host can detect hard disk accessing automatically, if detected a new not formatted hard disk ,the system will prompt the user forformatting.(The system support the function of hard disk formatting without PC)●Warning, if you are amateurs, please do not insert the NVR hard disk to the PC; Following illegal operations on the PC (modify or edit the file name, open the file and edit it's content, copy the copied-out video data back to the NVR hard disk and other illegal operations; Some third-party software can also modify the hard disk physical storage location of the file) will lead to such result: after the hard disk inserting the NVR again, the video in the hard disk can't be read and required formatted.●Please do not open the case electrified●Only used below 2000m elevation region security●Only used not tropical climate conditions security1.The front panel schematic diagram(Physical buttons position may be slight different)3 Function introduction1Power button Turn on or off the NVR, on the power-on status, will appear cancellation, shutdown, restart dialog ,click “yes” and execute.2Status IndicatorLampMajor contains :power indicator lamp, hard disk indicator lamp,infrared receiving indicator lamp, alarmindicator lamp, network indicator lamp, recording indicator lamp3USB interface For mouse and external storage device4Function key area Operating common functions, such as menu, playback, interface switch, PTZ, focus, lock, return, etc. 5Control key area Including up, down, right, left, confirm, fast forward of playback, fast rewind, frame on, etc.42.The back panel diagram and introductionAn example of the 7908X3:N0.Interface IntroductionsLink to the remote controller's receiving head extension cord1IR2IPC-LAN8 IPC-LAN, the left indicator lamp is the“link”indicator lamp and“act”data transport indicator lamp 3NET Link to Ethernet device, such as the Ethernet switches, Ethernet HUB, etc.4Alarm in / out Local probe inputs(4), Local probe outputs(2), RS 485, GND, +12V power supply55Power switch Via the power switch to choose the 220V Ac or 110V Ac6Audio output Link to audio device, output local audio signalConnected to the microphone for voice intercom7MIC input8HMDI Connect high definition equipment9VGA Link to VGA display device10USB Link to USB interface device, such as mouse or storage device of backup documents11Power For device power supplying12GND For the equipment linking to the ground3.Open box and check the attachmentPlease check the host if it has shape change or the other nature of the damage after open box. If it has the case above, please stop using and communicate with your supplier. At the same time, please check all parts of the host integrity.Please read random data carefully and safekeeping of it. (Notice:Spare parts packing list shall prevail)4.Hard disk installation6The installation steps of the NVR7900 series hard disk①Open the case,let the hard disk place on the screw holes position②Use screws to fix the hard disk within the case on case's underside③Insert the hard disk cable and power cable corresponds to the hard drive slot, installed the caseReminding: Please buy the hard disk from formal channels to ensure the quality of it. The SATA hard disk can not be hot plugging and playing,7before starting, please connect the hard disk connection stable well, after installation, the hard disk should be formatted before recording.In addition, if you need long-distance transportation, please remove the hard drive to avoid the hard disk damage.Attentions: If it’s not convenient to connect the hard disk data stable and power stable, we can link the stable firstly and then firm hard disk on the device; In addition, the machine cover for the clamshell design, we must aim at the middle of card buckle and then cover down.5.System On/Off/Log in(1). System OnAfter electrify, if the power indicator lamp on the front panel show red, please slightly press the power switch button on the front panel, start the host, the “Power” indicator lamp on the front panel change green from red, the host start success.Notice: If the power indicator lamp on the front panel do not turn bright, please link the power line to the host, turn the power switch on, start the device.(2). System OffOn Log on state, click the right mouse button to show the menu, choose "Off" items by clicking left mouse button, and then log off arccording to the prompt operation; Or press the power button on the front panel or remote controller, the host show a shutdown prompt interface, click on the confirmation, you can shut down the system (note: If the software needs to be turned on after shutdown, please press the power button on front panel or the remote controller)(2). System LoginDefault user name: admin, password: 888888;After Login, the system is on lock state, click the right mouse button, show the Login interface, input correct user name and password then you can login successful; The locking mark will automatically switch to the landing marks on the lower left,user can operate on the system. (note: Various operation of the system should be under Login state.) The interface showed as below:86.WEB AccessNotice: Set firewall rank for low or mediumDisable or uninstall online assistant software, or the software may not able to run.Please guarantee to install DirectX 9.0 of Microsoft and confirm the Internet Explorer edition is 6.0 version or above.The wide area net browsing way is as same as the local area net, only form for: Http:// the device wide area net IP: port. Take the local area net as an example below:【Step1】Check“ping”to link the NVR successfully.9【Step2】Write down the host address“Http:// the device wide area net IP: port”in the IE browser and click“Enter”to link the device，click to download the“ActiveX”,then run it.“Internet Explorer”access port，system default 81；”Internet Explorer “visiting format：http://IP:81，be revised as other port，”Internet Explorer” visiting format http://IP:port.【Step3】Refresh the browser, write down Username and Password to enter as you can see below：107.Plug and Play connect functionThe Plug and Play & Double Card instructions:Plug and play is for IPC-LAN interface setting①When plug and play on：IPC-LAN port only support straight-through equipment, forbid use switcher②When plug and play off：IPC-LAN port only support switcher③Double card:：IPC-LAN and NET card can open at same time and each support one network segment, can’t set one segment IP.11Note：In use process, we suggest do not change Plug and Play switch state. Please restart for use if switch the state.8.Alarm input/output connectionSensor power: the host supply a+12V voltage output interfaceAlarm input:physical connections mode of normal on/off are the same, by selecting normal on/off alarm input mode can realize the function.Typical alarm connection: sensor power supply is provided by NVRAlarm output connection: normally, the alarm output side is off and closed without voltage output when alarm,So the outside horn, lamp, power supply to work.alarm need externalSingle power supply,link to ground on both ends if possible.The DVR can not recognize the triggered if the sensor is parallel connected.Only one resistor is needed.12Equipment model configuration tables13VGA(DB15)1HMDI1USB2(all on back)2(one front ,one back) Insert SATA account12 Net RJ4851000MPlug and Play net port04*100M8*100M Alarm Input04Alarm Output0101+12V Output(use for alarminput)RS2320RS4851IR Extend SupportPower Switch12V 24W12V 40WInfrared(IR)Support14。
NVR使用手册v3.0.0
NVR系统快速使用手册（version 3.0.0）目录第一章 2004界面NVR配置 (3)1.1进入系统 (3)1.2概览 (4)1.3启动NVR服务 (4)1.3.1虚拟存储池的添加 (4)1.3.2 LUN的分配 (5)1.4配置NVR (6)1.6录像卷维护 (12)第二章 2007界面NVR管理系统 (13)2.1进入系统 (13)2.2概览 (13)2.3添加编码器并设置录像卷 (14)2.3.1添加编码器 (14)2.3.2 设备录像设置 (17)2.3.3 导入和导出（此功能暂为定制功能） (17)2.4图像实时预览 (21)2.5录像策略管理 (22)2.5.1 编码器信息 (23)2.5.2 录像策略列表 (23)2.5.3 报警类型设定 (27)2.6录像下载回放 (32)2.7存档管理 (35)2.8日志管理 (38)2.9用户管理 (39)第一章 2004界面NVR配置1.1进入系统进入NVR管理系统过程为：1. 将作为存储管理器的PC机连入网络，并设置好相应的IP地址，例如192.168.0.88。
2. 为了确认网络连接是否正常，管理员可以在管理端使用ping的方式检测。
如果可以ping通Stor OS的IP地址，就表示网络已经连通。
3. 在管理PC端打开浏览器，键入https://(Stor OS的IP地址):2004，例如https://192.168.0.88:2004，回车确认，浏览器将出现系统首页（如图1-1-1所示）。
图1-1-1 Stor OS NVR管理系统首页4. 输入用户名、密码，点击按钮，即可进入系统；系统默认用户名：web_admin, 默认密码：123；1.2 概览2004界面NVR管理的基本功能包括：∙NVR Stor OS NVR信息∙NVR Stor OS NVR管理∙NVR Stor OS录像卷管理∙NVR Stor OS录像卷维护1.3 启动NVR服务1.3.1虚拟存储池的添加使用存储系统前，需要将物理盘添加到虚拟存储池。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NVR网络视频录像机操作指南2012年7月版本1.0.0.1目录1 NVR功能简述 (3)2 包装 (3)3 设备外观与接口概述 (3)4 使用前的准备工作 (4)5NVR基本操作.......................................................................................... 错误！未定义书签。
5.1IP地址设置................................................................................ 错误！未定义书签。
5.2录像设置..................................................................................... 错误！未定义书签。
5.2.1通道管理......................................................................... 错误！未定义书签。
5.2.2录像设置 (7)5.2.3录像信息 (7)5.3网络设置 (7)5.4系统设置 (8)6录像视频回放 (8)6.1添加NVR到软件 (8)6.2录像查询与观看 (9)6.3录像视频操作 (10)7 NVR硬件基本参数 (10)1NVR功能简述NVR（NETWORK VIDEO RECORDER）又叫网络视频录像机，是一类视频录像设备，与网络摄像机配套使用，实现网络摄像机的录像。
我们公司研发生产的NVR产品，具有如下特点：1)使用专用的硬件设备，而不是基于PC或者工控机，用户更易于使用；2)采用嵌入式操作系统，低功耗芯片，可长期稳定运行，不耗电；3)内置WEB SERVER，设置界面简单易用，可方便通过浏览器对NVR进行各种配置；4)最大支持8路高清录像，支持4路视频回放；5)最大支持2T硬盘；6)内置DDNS，可远程通过域名对NVR进行设置；7)厂家提供免费的客户端软件，可进行NVR管理和录像回放温馨提示：我公司的NVR设备与我公司H系列网络摄像机配套销售，目前只支持H系列网络摄像机录像。
2包装✓NVR裸机（不含硬盘）* 1✓12V电源适配器* 1✓工具光盘* 1✓网线* 1✓其它配件* 13设备外观与接口概述图1 正面图图2 背面图设备前面有有红色、绿色、蓝色共三种状态指示灯；该设备采用12V供电，请使用厂家提供的电源适配器；在使用过程中，如果忘记了曾经设置的认证信息、加密密码，或者因为某些其它设置导致设备不能正常使用，可以尝试使用恢复出厂值按钮进行处理（长按复位按钮5秒钟，即可恢复出厂默认值）；有线网络接口温馨提示：1）加电后，红色状态指示灯将点亮，如果不亮请查看电源是否正确；2）绿色指示灯为NVR工作状态指示灯，设备正常启动后，该指示灯将常亮；3）蓝色指示灯为硬盘状态灯，检测到硬盘，该指示灯常量，读写硬盘时，该指示灯闪烁。
4使用前的准备工作NVR在开始正常录像前，需要进行如下准备工作：1)需要用户自行购买硬盘，硬盘为SATA接口，支持最大容量为2T；2)硬盘安装：把NVR上盖取下来，连接NVR里面的硬盘电源线和数据线到硬盘，并把硬盘固定在底座上，再固定好上盖，如图3图33)用网线将NVR接入网络，给NVR加电，启动NVR。
需确保网络中还连接有厂家出售的H series IP Camera. Classical network access way as Picture 4:Picture 45NVR Basic OperationDuring the basic operation of NVR, we can add IP Camera to NVR ,and start to record video.5.1IP Address SettingIn PC LAN(as Picture 4),run "NVRSearch_en.exe" in CD. Interface as Picture 5Picture 5Install Process:1)Click "Search";2)Choose NVR;3)Change IP information of NVR, according the left red frame.Pls note that the number bein red circle cannot be use more than twice.4)Type into the device user name and password. The factory default is "admin" &"123456"5)Single click "Update"6)After update successful,click "Search",choose "NVR",then it opens the IE Browser. Thelogging interface as Picture 6.Picture 6Notes:Click the right top Language selection, to choose English/Chinese type.5.2Video Record Setting5.2.1Channel ManagementNVR supports connect up to 8pcs IP Camera.Each camera takes up one channel. Click "Channel Management",on this interface(Picture 6),support add IP Camera to the channel.✓Choose a channel from 1 to 8 channel,edit the information manually.click "adjust", then add H series IP Camera by manual.✓Click "Search",it appears all H series IP Camera in LAN, choose one camera,add to channel.✓To assure all information precise,please edit and confirm channel name/Host IP Address/Port/User name/Password etc,click "adjust".As below picture 7:Picture 75.2.2录像设置点击“录像设置”，可以对加入到NVR的所有摄像机进行录像参数的设置，包括如下内容：✓录像文件时长：范围5~30分钟；✓码流：录像的视频流为H系列产品的主码流还是次码流；✓录像时间：可以设定全天录像，不录像或者指定时间录像。
出厂默认：对所有加入的摄像机使用主码流，进行全天录像，每个录像文件为10分钟。
5.2.3录像信息点击页面的录像信息，可以查询到设备的连接和录像状态，如下图8。
图8温馨提示：1）如果连接状态为off，则表示NVR没有连接上网络摄像机，则需要在“通道管理”页面核实主机地址、用户名和密码是否错误，否则请检查网络摄像机本身是否有故障；2）如果录像状态为off，表示NVR目前未对该通道摄像机进行录像。
5.3网络设置●网络设置：可以通过网页设置NVR的IP地址等参数●厂家动态域名：厂家为每台设备分配了一个免费的动态域名，默认为关闭，用户如果启用该厂家域名，则可在互联网上用该域名访问NVR。
●第三方动态域名：用户还可申请并设置第三方动态域名，在互联网上用该域名访问NVR。
温馨提示：要通过互联网访问NVR，则必须把NVR暴露到互联网上，需要在与之相连的路由器上配置端口映射。
5.4系统设置●系统信息●时间设置：在初次使用NVR时，必须调整好NVR时钟，以便按时间记录录像信息；●用户设置：可以在用户设置页面更改NVR的登录密码；●磁盘管理：初次运行时，如果检测到硬盘没有格式化，NVR将自动进行硬盘格式化。
在该页面，用户也可以手动进行硬盘格式化，也可查询硬盘空间信息。
●系统初始化：可以进行设备的重启、以及恢复出厂默认值操作，还可进行固件升级。
6录像视频回放为了对NVR中录像文件进行回放，厂家免费提供了回放软件IPCMonitor。
运行光盘上面的IPCMonitor安装软件，完成该软件的安装。
并启动该软件，进行如下操作：6.1添加NVR到软件添加NVR到IPMONITOR软件中，按如下步骤操作：1)点击设备管理栏的“搜索添加设备按钮”，在待搜索的系列中选择NVR,如图9；图92)点击搜索，设备栏会列出搜素到的NVR设备如图10图103)勾选相应的NVR设备，输入相应的观看账号和观看密码，默认的观看账号为admin,密码：123456。
点击右下角的“确定”按钮；4)设备列表栏出现已经添加的NVR设备，表示已经添加成功了，如图11图116.2录像查询与观看1)双击需要播放的NVR设备，弹出NVR播放窗口。
如图12图122)按照图上标注的顺序操作，在文件列表列出相应的网络摄像机的录像文件3)选择通道后，双击录像文件，就可以在相应的通道播放视频，如下图13图136.3录像视频操作1)可以对视频暂停，停止，抓拍，加速，减速，单帧播放，也可以将视频的声音打开和关闭2)下载录像文件到电脑点击“下载”，可以将录像文件下载到本地电脑保存。
7NVR硬件基本参数✓主芯片：HI3515✓视频录制数量：最多8台720P IPCAMERA（每路码流为4M）✓视频回放数量：最大可同时支持四路视频码流回放✓支持硬盘数量：1个✓支持的最大硬盘容量：2T✓尺寸：221*212*45mm✓重量：0.7kg（裸机不带硬盘）✓输入电源：12V，2A✓功耗：最大15W。
