企业电力供电电路图的识图方法
如何快速看懂电路图，这些技巧当电工的你一定要知道
如何快速看懂电路图，这些技巧当电工的你一定要知道1、拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
（1）要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
（2）按照先看主电路，再看辅助电路的顺序进行看图。
主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。
4、接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
电气接线图怎么看？电气接线图识读方法和步骤
电气接线图怎么看？电气接线图识读方法和步骤1.首先对照原理图上的元件，在这张图上找到对应的元件（两者元件代号是一样的）2.了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。
3.接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。
同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。
4.通过对比接线图和原理图，还能发现设计遗漏和错误捏。
（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。
接线图目的是指导我们接线安装、方便日后维护、快速查找故障。
怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。
看懂接线图先得了解接线图的绘制规则和内容。
接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。
所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。
接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。
凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。
在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。
另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。
接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。
电气图的识别步骤和方法
电气图的识别步骤和方法一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
其次，按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
电气识图的方法及步骤
电气识图的方法及步骤:
1.仔细阅读图纸说明。
拿到图纸后,首先要仔细阅读图纸说明,如图纸目录、技术说明、
设备表。
施工说明书等,这样有助于从整体上理解图纸的概况和所要表达的重点。
2.读系统图和框图。
阅读图纸说明后,就要读系统图和框图,从而了解整个系统或者分
系统的概况,即它们的基本组成,相互关系及其主要特征,为进一步理解系统或分系
统的工作原理打一个基础。
3.读电路图。
为了进一步理解整个系统或分系统的工作原理,需仔细阅读电路图。
电
路图是电气图的核心,内容丰富,阅读难度大。
对于复杂的电路图,应先读相关的逻辑
图和功能图。
首先要分清一次回路和二次回路、交流回路和直流回路,然后按照先看一次回路,
再看二次回路的顺序进行识图。
看一次回路,通常从电器设备开始,经开关设备到电
源;看二次回路时则要从上而下,从左到右看,即从电源的开始端,顺次看各条回路。
通过看二次回路,搞清二次回路的构成、动作情况,各元件之间的相互关系以及各元
件的与一次回路的关系,近而搞清楚整个系统的工作原理。
4.读接线图。
在进行设备安装接线和维修检查及故障处理时,需要进一步的阅读接线
图。
在读接线图时,与电路图相互对照,可以帮助搞清接线图。
读接线图要根据端子
标志,回路标号从电源端依次顺查下去,搞清线路的走向和电路的连接方法,从而合
理的安排元件和理解每个元件是如何通过连接线构成闭和回路的。
企业策划部：张传刚。
供配电线路的基本识图方法

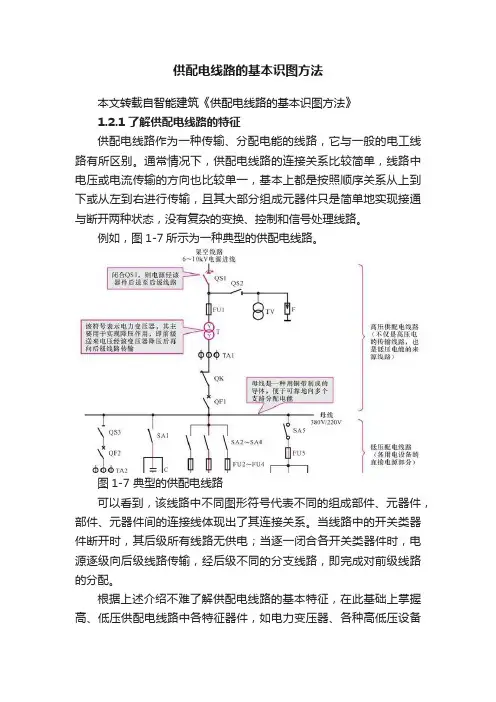

供配电线路的基本识图方法本文转载自智能建筑《供配电线路的基本识图方法》1.2.1 了解供配电线路的特征供配电线路作为一种传输、分配电能的线路，它与一般的电工线路有所区别。
通常情况下，供配电线路的连接关系比较简单，线路中电压或电流传输的方向也比较单一，基本上都是按照顺序关系从上到下或从左到右进行传输，且其大部分组成元器件只是简单地实现接通与断开两种状态，没有复杂的变换、控制和信号处理线路。
例如，图1-7所示为一种典型的供配电线路。
图1-7 典型的供配电线路可以看到，该线路中不同图形符号代表不同的组成部件、元器件，部件、元器件间的连接线体现出了其连接关系。
当线路中的开关类器件断开时，其后级所有线路无供电；当逐一闭合各开关类器件时，电源逐级向后级线路传输，经后级不同的分支线路，即完成对前级线路的分配。
根据上述介绍不难了解供配电线路的基本特征，在此基础上掌握高、低压供配电线路中各特征器件，如电力变压器、各种高低压设备等的功能在线路中的体现形式、之间的控制关系等（相关内容将在下一节中具体介绍），这是学习供配电线路识图的基本方法和步骤。
1.2.2 认识供配电线路中的主要部件及元器件无论是高压供配电线路还是低压供配电线路，其中各种电气设备的接线方式和关系都需要用线路图来表示。
识读供配电线路图时需要认识高、低压供配电线路中的各主要部件和元器件，了解其功能，熟悉其在图中标识的图形符号和文字符号代表的含义等。
1.认识高压供配电线路中的主要部件及元器件高压供配电线路是由各种高压供配电元器件和设备组合连接而成的，识读高压供配电线路之前，首先需要认识常见的高压供配电设备，了解其功能及其在线路图中的表示方法（对应的线路符号），能够根据线路图中符号识别各种设备名称，并根据不同设备的功能特点，了解其在线路中起到的作用，从而了解整个线路图所表达的内容。
例如，图1-8所示为典型的高压供配电线路（高压变电所的主接线图），首先根据线路图中各符号表示的含义建立起与实物的对应关系。
电气图的识读方法和步骤
电气图的识读方法和步骤一、电气识图的基本方法1.电子基础知识识图所有电路如电力拖动、照明电子电路、仪器仪表等，都是建立在电工、电子技础之上的。
因此要想准确术理论基、迅速地看懂电气原理图的工作原理，必须具备电工、电子的基础知识。
如笼型异步电动机的正反转控制，就是利用笼型异步电动机的旋转方向由电动机的三相电源的相序所决定的原理，用两个接触器进行切换，通过改变三相电源的相序，来改变电动机的旋转方向（正转或反转）。
2.结合电器元器件的结构识图电路中有各种电器元器件，只有了解这些元器件的性能个电路中的地位和作用，才能搞清楚电路、结构、相互控制关系以及在整的工作原理。
如配电电路中的负荷开关、断路器、熔断器等；电力拖动电路中常用的各种继电器、接触器和控制开关等。
3.结合典型电路识图典型电路即常见的基本电路，熟悉各种典型电路，识图时就能很快地分清主次环节，住主要矛盾，抓就能看懂复杂的电路图。
如电动机的起动、制动、正反转控制电路；继电保护电路、时间控制电路和行程控制电路、晶体管整流、振荡和放大电路等，不管电路多复杂，几乎都是由若干典型电路所组成的。
4.结合图样说明识图图样说明包括图目录明搞清楚电路的设计说明、技术说明、元器件明细表、安装说明或施工说明。
通过看图样说和安装施工要求。
这些内容有助于了解电路的大体情况，便于抓住识图重点，达到顺利识图的目的。
二、电气识图的基本步骤1.看标题栏了解电气图的名称及标题栏中有关内容，结合有关的电路基础知识，对该电气图的类型、性质、作用有一个明确的认识，同时对电气图的内容有一个大致的轮廓印象。
2.看电气图形符号和文字符号了解电气图内各组成部分的作用、信息流向、相互联系、控制关系，注意电气与机械机构的连接关系，从而对整个电路的工作原理、性能要求等有一个全面的了解。
3.根据信息流向、布局顺序或主、辅电路进行分析（1）按信息流向逐级分析此种方法非常适于看电力电子电路图。
从信号输入到信号输出，信号流向贯穿始终；也可从负载分析到电源；又可从电源分析到负载，电流流向哪里便分析到哪里。
教你顺利看懂电能质量电气图
教你顺利看懂电能质量电气图如果你希望学习看懂电能质量电气图，却苦于找不到一个简短而全面的教程。
那么本教程将花费十分钟的时间带你走入电能质量的大门。
从此看电气图不求人！如何看懂系统图中的电能质量电气图1详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，结合已有的电气知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况所要表述的重点。
2了解掌握基本的电气知识看懂图纸的前提是要掌握基本的电气知识，掌握各种电气符号、图示所表达的含义。
例如主开关（常规应用主要分为熔断器组、塑壳断路器）、熔断器、接触器、晶闸管、电容器、电抗器、APF、SVG 等元器件的符号及图示。
只有了解了基本的电气符号，才能读懂图纸中所表达的重点。
我们可以由以下图中了解器件含义。
有源滤波器APF或SVG和无源补偿SVC组合3各元器件的功能及作用说明（1）主开关为塑壳断路器（有的图纸中标注为刀熔开关），主要用于柜内补偿装置的过载、短路保护等功能。
（2）电流互感器：采集目标对象的电流供给柜门仪表或者其他设备，用于电流的显示或者计算。
（3）避雷器：使雷电流流入大地，避免形成过电压以保护电气设备。
（4）熔断器：熔断器主要作为补偿支路过载和短路的保护器件，当补偿支路过载或者短路时，熔断器断开，使故障回路退出运行。
（5）晶闸管和接触器为投切元件。
晶闸管投切无涌流，全响应时间20ms以内，适合变化较快的负载。
接触器相对速度较慢，适合运行比较平稳的负荷。
（6）电抗器：依靠线圈的感抗阻碍电流变化的元件，主要用于需要限流或者补偿的地方。
对于串联于补偿柜中的电抗器，其作用主要为保护电容器，防止谐波进入补偿柜损坏电容器。
如果系统中存在5次谐波，电抗率设计为7%比较合适。
假如系统中存在较多的3次谐波，电抗率通常设计为14%。
（7）电容器：利用电容器端电压滞后电流90度的特性，对负载系统进行无功补偿。
（8）有源滤波器：通过采集系统中的谐波含量，经过计算发出指令，滤除系统中相对应的谐波。
怎样看懂电气线路图？
怎样看懂电气线路图？
1、找出控制电路的电源线：L、N（220V），L1、L2（380V），其他还有24V、~24V的。
2、从控制电源的L 或L1端开始看起，看各支路电流经过哪个按钮，再经过哪些接触器、继电器的常开常闭触点，接着到哪个线圈，最后到N或L2，形成闭合回路。
3、要明白同一个接触器或继电器，它的线圈和各常开常闭触点是分开画的。
当一个支路中接触器、继电器的线圈通电时，它的常开、常闭触点会控制所在支路线圈的通、断电（即接通或分断所在的支路）。
4、将一条支路中所有按钮触点、接触器、中间继电器、热继电器的常开常闭触点结合起来作整体分析，看在按动按钮的时刻，看各常开常闭触点通断状态的组合能否将此支路构成通路，线圈能否通电。
5、将其余的支路逐条分析，看在同一时刻，此支路中各常开常闭触点的通电状态组合能否将本支路接通，能否使线圈通电。
6、将所有支路的接触器、中间继电器线圈的通断电状态结合起来整体分析，并找出它们所控制的电机或其他设备，就能确定在同一时刻哪些电机或设备在运行，哪些不运行了。
按以上方法可轻松看懂电气线路图，祝你成功。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
企业电力供电电路图的识图方法
摘要: 本文主要介绍电力系统传输过程、工厂供配电系统常用电气一、二次接线图，熟悉相应的图形符号及电气接线图的方法。
本文主要介绍电力系统传输过程、工厂供配电系统常用电气一、二次接线图，熟悉相应的图形符号及电气接线图的方法。
1.电力供电一次电路图
低压侧母线采用分段式接线，用隔离开关和断路器实现电源和负载间的接通与断开。
为了保证变压器不受大气过电压的侵害，在变压器的高压侧装有FS-10 型避雷器。
图中所示的各电流互感器在线路中供测量仪表使用。
图1 所示为单母线分段放射式供电系统，用隔离开关来联络Ⅰ、Ⅱ两段母线。
配电屏向用电设备进行供电的线路共有14 条支路，系统采用双电源供电、母线分段式接线方式，电源进线和配线采用配电屏，整体结构紧凑，使用方便，便于安装和维护，供电可靠性高。
图1 某厂电力系统一次电路图
2.低压二次接线电路图
图2 所示是某厂二次低压配电屏的接线原理图，包括三部分，即电压测量回路、二次继电保护回路和电能计量回路。
（1）电压测量回路
利用电压转换开关SA 和电压表PV，随时监测三相电源运行状态是否正
常，以满足负载所需电压的要求。
（2）二次继电保护回路
回路由常开触头、合闸指示信号红灯HLR、分闸指示信号绿灯HLG、限流电阻R 等构成。
线路通过合闸、分闸信号装置，正确、清晰地表示电路工作状态。
电气设备与线路在运行过程中，出现过负载或失电压时，通过失电压脱扣器线圈FV 与负载开关QF 构成的失电压脱扣器及时切断线路，确保线路、设备和人身安全。
（3）电能计量回路
电能计量回路包括一块三相有功电能表PJ 和三只电流互感器TA1~TA3 及三块电流表PA。
利用电能表计量系统用电量情况，利用电流互感器和电流表构成电流测量线路，用以监测线路电流正常与否。
图2 某厂二次低压配电屏接线原理图。
