rd4000管线探测仪说明书
RD4000管线探测仪在城区勘探中的使用技巧
2019年6月物探装备第29卷第3期RD4000管线探测仪在城区勘探中的使用技巧專猛*曹建明專建王博万法伟(东方地球物理公司大港物探处，天津大港300280)李猛，曹建明，李建•王博，万法伟.R D4000管线探测仪在城区勘探中的使用技巧•物探装备，2019,29(3) :203-206摘要在城区进行地震勘探，地下管线是必须要考虑的问题。
如何在钻井时准确地避开地下管道，保证项目的安全施工，就需要施工前使用管线测试仪进行精确定位勘测。
本文在介绍雷迪公司RD4000管线探测仪原理和使用的基础上，详细说明了 RD4000管线探测仪在施工中的几项应用技巧，并提出了一些改进建议。
关键词RD4000管线探测仪地下管线钻井勘测Li Meng, Cao Jianming, Li Jian, Wang Bo and Wan Fawei. Operation tips for RD4000 pipeline detector in urban seismic exploration. EGP,2019,29(3) ：203-206Abstract The most important thing needing considering is the coverage of underground pipeline in the process of urban seismic exploration. Thus, to avoid the underground pipeline accurately during drilling and ensure the safety, the pipeline detector is needed to detect the field. This paper introduces the principle and usage of RD4000 pipeline detector, illustrates its applications in details and offers some suggestions as well.Key words RD4000 pipeline detector, underground pipeline, drilling, exploration〇引言城区地震勘探一直以来都是困扰地震队施工的 难题。
54-RD4000地下管线探测仪操作规程
页 码：第1页 共70页 1范围为了明确RD4000电流测绘检测管道的过程和程序，制定本操作规程。
2 职责2.1 管道处负责对全公司的RD4000检测仪采购计划进行审查并对其使用进行监管。
2.2 管理处（分公司）负责所辖管道RD4000检测的具体组织实施及维护、维修工作。
3 仪器特点及功能3.1 产品特点新的谐振电路，接收机信号响应更稳定，抗干扰能力更强。
三种信号检测方式：双水平线圈检测水平分量梯度，单水平线圈检测水平分量，单垂直线圈检测垂直分量。
发射机输出功率10w，探测管道埋深和探测距离更深更远。
可达16种探测频率。
兼容管道电流测绘系统PCM。
地下管线检测功能更强，支持多种附件, 应用更广泛。
网络接入功能。
3.2 产品功能页 码：第2页 共70页 3.2.1 基本功能管线路由定位管线埋深测量管线电流强度测量3.2.2 扩展功能管线电流方向测量管线外防腐层破损点定位(配A字架)电缆精确识别(配听诊器)探测排水管道（配示踪器）探测电力线（配市电连接器）4 检测系统概述本套RD4000地下管道探测仪提供了RD4000Rx型接收机和RD4000T10型发射机。
下面是这些接收机和发射机的名称和说明：4.1 接收机（1）显示屏（2）键盘（3）增益控制旋钮（4）接收机页 码：第3页 共70页 机身（5）附件盒A．附件接口B．RS232接口C．耳机插座（6）电池盒（7）蜂鸣器注意：1.接收机与发射机的附件接口是采用不同的插槽方向。
这保证接收机的附件只能连接在接收机使用，而发射机的附件只能连接在发射机使用。
2.为了便于识别，所有接收机附件都是8针插接件，而所有发射机附件都是4针插接件。
显示屏和功能键RD4000T10发射机：（1）电源开/关键：电源开关键具有两项功能：打开和关闭接收机电源和用于选择菜单。
页 码：第4页 共70页（2） 频率键：按一下频率键选择下一个频率。
按住频率键会循环显示所有可选的频率。
当显示出需要的频率时松开该键。
RD4000PL操作手册
发射机通过信号夹钳夹住目标管线给其施加信号。
听诊器
RD4000PL支持听诊器天线
什么时候使用听诊器
有时候，由于电缆太密集或者无法接近，不能把夹钳套在电缆 上。这时可以用听诊器天线替代夹钳。
怎样使用听诊器
将听诊器插入接收机的附件接口，用功能键（18）选择听诊器天 线（探头）。
定位线缆
America（美洲）
Radiodetection 154 Portland Road Bridgton, ME 04009, USA Tel: +1 (207) 647 9495 Toll Free: +1 (877) 247 3797 Fax: +1 (207) 647 9496 Email: bridgton@
功能选择
按开/关键(1)开机后，立即使用上/下键（17）可从头到尾查阅所有可用功能。看到需要的功能即刻按开 /关键(1)。使用上/下键（17）还可以从头到尾查阅所有可用选项。同样，看到所需要的选项即刻按开/关键 (1)就选择了要用的选项。
功能
音量：4个等级（0、1、2、3） 电池类型:碱性镍氢电池 电源开关: On or off 模式: 使用上/下键（17）选择和改变所需频率和附件(全部默认选择)。 即刻按开/关键(1)和使用上/下键 （17）选择开启或关闭。（？？）即刻按开/关键(1)确认选择。
8、管线指示图标：当选择管线测量时显示该图标。 9、发射探头指示图标：当选择发射探头测量时显示该 图标。
10、条形图：显示信号的强度(dB 或 %)。
11、故障查找模式图标：8KHz故障查找,使用A字架。 12、天线显示：宽峰值（单水平天线），窄峰值（双水平 天线），谷值（单垂直天线）。
13、电池电量水平指示图标：显示接收机电池电量水平。 14、深度和电流显示：显示当前测量的深度和电流值。 15、故障箭头指示：以方向箭头来指示管线的故障点所 在。
电缆路径探测仪rd_4000模式转换

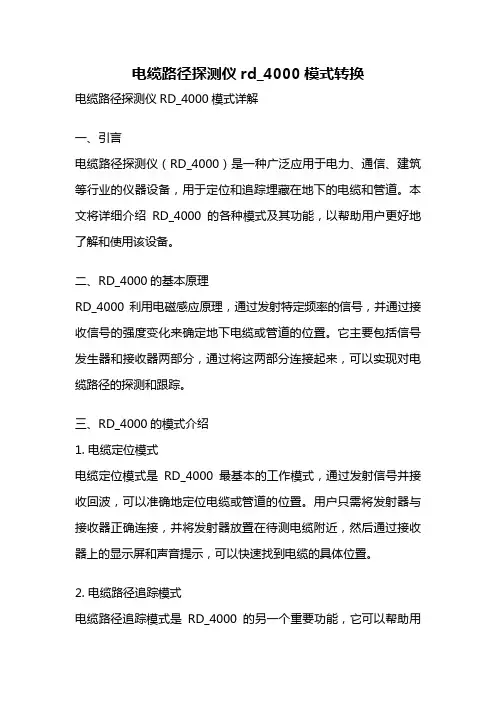

电缆路径探测仪rd_4000模式转换电缆路径探测仪RD_4000模式详解一、引言电缆路径探测仪（RD_4000）是一种广泛应用于电力、通信、建筑等行业的仪器设备，用于定位和追踪埋藏在地下的电缆和管道。
本文将详细介绍RD_4000的各种模式及其功能，以帮助用户更好地了解和使用该设备。
二、RD_4000的基本原理RD_4000利用电磁感应原理，通过发射特定频率的信号，并通过接收信号的强度变化来确定地下电缆或管道的位置。
它主要包括信号发生器和接收器两部分，通过将这两部分连接起来，可以实现对电缆路径的探测和跟踪。
三、RD_4000的模式介绍1. 电缆定位模式电缆定位模式是RD_4000最基本的工作模式，通过发射信号并接收回波，可以准确地定位电缆或管道的位置。
用户只需将发射器与接收器正确连接，并将发射器放置在待测电缆附近，然后通过接收器上的显示屏和声音提示，可以快速找到电缆的具体位置。
2. 电缆路径追踪模式电缆路径追踪模式是RD_4000的另一个重要功能，它可以帮助用户追踪电缆的具体路径。
在这个模式下，用户可以在已知起点处发射信号，并在接收器上观察信号的强度变化。
通过观察信号的强度峰值和谷值，用户可以确定电缆的路径，并标记出电缆的走向。
3. 电缆深度测量模式电缆深度测量模式是RD_4000的另一个实用功能，它可以帮助用户确定电缆或管道的埋深。
在这个模式下，用户需要在已知起点处发射信号，并在接收器上观察信号的强度变化。
根据信号的衰减情况，可以推算出电缆或管道的埋深，并进行测量和记录。
4. 信号发生器模式信号发生器模式是RD_4000的一个独特功能，它可以帮助用户生成特定频率的信号。
这个模式主要用于测试接收器的敏感度和准确性，以及检测电缆或管道的通断情况。
用户只需将发射器连接到接收器上，选择合适的频率并发送信号，然后观察接收器上的显示和听取声音提示，就可以判断电缆或管道的通断状态。
四、RD_4000的使用技巧1. 合理选择工作模式根据实际需求，选择合适的RD_4000工作模式。
RD4000操作手册
RD4000地 下 管 线 探 测 仪 用 户 操 作 手 册第三版2008年10月英国雷迪公司RD4000地下管线探测仪用户操作手册目 录一 、系统介绍 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 １、本手册内容介绍 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 ２、系统概述 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 接收机 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 发射机 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 ３、附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 ４、自动背衬光．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 ５、网络接入功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 ６、PC的配置要求．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 ７、如何使用网络接入功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 ８、数据记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．3 ９、显示和功能键．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 RD4000接收机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4 RD4000T3和RD4000T3F发射机．．．．．．．．．．．．．．．．．．．．．．．．．．．6 RD4000T10发射机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．7 二、使用前的准备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 １、RD4000接收机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 内置碱性电池．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 安装和更换碱性电池．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 可充电电池组．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 安装可充电电池组．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 给可充电电池充电．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．9 电池低电量警告．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 ２、RD4000T3、RD4000T3F和RD4000T10发射机．．．．．．．．．．．．．．．．．．．．．10 电源．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 内置碱性电池．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 可充电电池组（可选）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 12伏外接电池供电．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 交流市电充电器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 安装可充电电池组．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．10 电池低电量警告．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 RD4000T10电池使用寿命．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 安装和更换发射机电池．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 更换碱性电池．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 给电池组充电．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．11 可选的充电方式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．12 三、RD4000Rx接收机操作指导．．．．．．．．．．．．．．．．．．．．．．．．．13 １、开机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 ２、检查电池电量水平．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 ３、菜单．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13 管线/发射探头（L/S）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．13带宽．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． (14)５、选择峰值模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 ６、选择谷值模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．14 ７、探测电缆／管道．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 追踪．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 精确定位．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．15 扫测和搜索．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．16 ８、获取深度读数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．17 验证深度测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 粗略的深度校正检查．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．18 ９、获取电流读数．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 使用电流测量帮助识别目标管线．．．．．．．．．．．．．．．．．．．．．．．．．．．19 电流测量原理．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．19 施加发射机信号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20 电流测量．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20 10、电流方向（CD）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．20使用电流方向帮助识别目标管线 .．．．．．．．．．．．．．．．．．．．．．．．．．．20 电流方向（CD）复位．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．21 使用电流方向（CD）夹钳或听诊器．．．．．．．．．．．．．．．．．．．．．．．．．．2111、数据记录．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2112、故障查找．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22使用A字架探测电缆护层故障（故障查找）．．．．．．．．．．．．．．．．．．．．．．22 准备工作．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．22 使用VΩ功能确认电缆故障（仅RD4000T10发射机有此功能）．．．．．．．．．．．．．．．22 获取参考读数. ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．23 查找故障点 .．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．25 四、RD4000MRx选项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26选择EMS模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 改变EMS电子标识器类型．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．26 探测EMS标识器.．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．27五、RD4000接收机信息代码．．．．．．．．．．．．．．．．．．．．．．．．．．．．28六、RD4000T3、RD4000T3F和RD4000T10发射机操作指导．．．．．．．．．．．．．．29 １、RD4000T3、RD4000T3F和RD4000T10发射机的相同原理．．．．．．．．．．．．．．．．．29 选择正确的频率．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 施加发射机信号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 发射机连接方法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．29 感应法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．30 ２、RD4000T3和RD4000T3F操作指导．．．．．．．．．．．．．．．．．．．．．．．．．．31 发射机开机/关机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 选择频率（直接连接）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 选择感应模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 选择输出功率水平/感应水平．．．．．．．．．．．．．．．．．．．．．．．．．．．．31 FF模式（仅RD4000T3F有）．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32探测模式中选择频率．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32 选择输出功率水平．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．32 选择感应模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 使用VΩ功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 选择FF(故障查找)模式．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 选择高于SELV(特低安全电压) 的高电压．．．．．．．．．．．．．．．．．．．．．．．．．33 使用信号夹钳连接．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．..33 使用网络接入功能．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．33 发射机错误代码．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．34 发射机锁死开关．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．..34 七、附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35 １、接收机附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35 夏季耳机和冬季耳机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35 夹钳．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．35 发射探头．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．36 听诊器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39 水下双深度天线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．39 ２、发射机附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.41 夹钳．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．.41 市电插座连接器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．42 带电电力电缆连接器．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．43八、探测技巧．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．441、压制管线信号．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44感应．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．44 追踪管线．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．442、不需要的信号感应．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．443、人井盖作为接地．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．454、利用路灯柱．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．455、双端连接法．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．45一 、系统介绍1、关于本手册在开始操作该设备前，请先阅读该手册。
RD4000PXL PDL 地下管线探测仪 说明书
实验三 地下管线探测仪的认识及使用一、实验目的（1）认识地下管线探测仪的基本构造及性能，了解各操作键的名称及其功能，并熟悉使用方法。
（2）掌握使用地下管线探测仪进行金属管线探测的基本操作方法。
二、实验组织（1）性质：基础性实验。
（2）时数：课内1学时，课外1学时。
（3）组织：4人1组。
三、实验设备（1）每组地下管线探测仪1套，记录板1块。
（2）自备：铅笔。
四、实验方法及步骤1．地下管线探测仪的构造（RD4000PXL/PDL）（1）通过教师讲解和地下管线探测仪使用说明书，了解其基本结构及各操作部件的名称和作用。
（2）了解地下管线探测仪键盘上各按键的名称及其功能、显示符号的含义。
图3-1 RD4000PXL/PDL地下管线探测仪2．地下管线探测仪的使用（RD4000PXL/PDL）（1）直连法第一步，发射机在开机前先通过电缆与接地钎和待测管道连接，即电缆的两个鳄鱼夹的一个夹连管道，另一个夹连接地钎，并保证接地钎与地充分接触（屏幕显示上超过30mA表示与地接触良好）。
第二步，为了形成一个回路，接地钎应在与待测管线的方向垂直插入（不能平行于管线方向插入）。
该方法可获得发射机加载信号的100%。
第三步，发射机与接收机的频率要设置一致，水管探测频率一般设置32.8kHz。
第四步，开测前要先选择power状态，目的是检查待测管线周围有没有其他电磁干扰，在待测管线周围沿一定半径进行探测检查。
第五步，测量，某一方向当接收信号在波峰（信号最强时，或屏幕显示的频率值最大时、或条形图为最长时）左右变动时，接收机应缓慢移动，直至屏幕显示为波峰值时，固定接收机，按测量键测深，并记录。
（2）环钳法（偶合法）第一步，发射机在开机前先与带电缆线的夹钳和待测管道连接，这种方法不需与地接触。
该方法可获得发射机加载信号的70%。
第二步，发射机与接收机的频率要设置一致，水管（电信）探测频率一般均可设置32.8kHz。
第三步，开测前要先选择power状态，目的是检查待测管线周围有没有其他电磁干扰，在待测管线周围沿一定半径进行探测检查。
RD4000管线仪-NW0202
多谢
无源法
• 电波讯号 • 电力讯号
电波讯号
电力讯号
有源法
• 直接连接法 • 讯号钳连接法 • 感应法
直接连接法
良好的接线
m A
• 声音的改变 • 显示电流输出
m A
「正确」接地线的位置
「不正确」接地线的位置
「不正确」接地线的位置
讯号钳的应用
• 非带电电缆 • 不能使用直接连接法的导体
• 听诊器
• 电缆太密集或 者无法接近， 不能把夹钳套 在电缆上时， 可以用听诊器 天线替代夹钳。
• 水下双深度天线
• 水下双深度天 线适用于在水 下追踪管道和 电缆。天线的 底部有重物以 保证天线在水 下的稳定
• 故障查找——使用A字架探测电缆护层故障
A字架连接到RD4000接收机
接收机FF显示屏幕
五、RD4000仪器附件简介
• 标准夹钳 • 适用于可接近电缆的地方作 识别目标电缆用。 • 标准夹钳适用于直径最大为 10厘米/4英寸的电缆。
• 电流方向（CD）和电流测量（CM）夹钳
• 将CD/CM夹钳插入接 收机的附件接口，可 以对单根电缆进行电 流方向和电流大小测 量。
• 标准发射探头
电缆及管道探测
探测地下管线及线缆的原因
• 保护工人的安全 • 避免意外带来的损失 • 符合法规的要求
课 程 内 容
• • • • • 一、RD4000仪器简介 二、探测原理及方法 三、RD4000仪器操作 四、探测技巧及常用方法 五、RD4000仪器附件简介
一、仪器简介
RD4000管线探测仪由一台发射机 和一台接收机组 成，用于寻找地 下金属管线的精 确位置、深度和 长距离管线的追 踪。
RD4000中文操作说明
引言概述：RD4000是一款专为地下定位和搜寻工作设计的设备。
它采用先进的技术，具有精确的定位能力和易于操作的界面。
本文将提供RD4000的中文操作说明，以帮助用户更好地了解和使用该设备。
正文内容：一、设备概述1.1设备主要功能详细介绍RD4000主要的功能，如地下管线定位、电缆搜寻等。
1.2设备规格参数介绍RD4000的规格参数，如频率范围、最大探测深度等。
1.3设备外观及配件说明RD4000的外观特点和配件组成，如屏幕、探测线圈等。
二、设备操作2.1设备开机与关机详细介绍RD4000的开机和关机操作步骤。
2.2系统设置介绍如何进行系统设置，包括语言选择、亮度调节等。
2.3数据记录与导出说明如何进行数据记录和导出操作，以及数据的格式与存储方式。
2.4定位与搜寻详细介绍如何进行地下管线的定位和电缆的搜寻操作。
2.5故障排除与维护提供常见故障排除方法和设备维护建议，如清洁和存放注意事项等。
三、使用技巧3.1地下管线定位技巧提供使用RD4000进行地下管线定位的一些技巧，如信号增强和定位精度提高等。
3.2电缆搜寻技巧介绍使用RD4000进行电缆搜寻的技巧，如搜寻深度调节和搜寻速度选择等。
3.3数据记录与分析技巧提供使用RD4000进行数据记录与分析的一些技巧，如数据标注和导出格式选择等。
3.4安全使用建议提供使用RD4000时的安全使用建议，如工作环境选择和设备保护注意事项等。
3.5操作注意事项一些使用RD4000时需要注意的操作事项，如防止设备过热和保持设备干燥等。
四、常见问题解答4.1如何解决定位误差较大的问题？4.2如何处理设备不能开机或无显示的情况？4.3数据导出时遇到格式兼容性问题如何解决？4.4设备探测深度不足时的解决方法是什么？4.5如何判断设备是否需要进行校准或维护？五、附录5.1设备说明书提供RD4000的详细说明书。
5.2技术支持与售后服务提供技术支持与售后服务的联系方式。
总结：本文详细介绍了RD4000的中文操作说明，包括设备概述、设备操作、使用技巧、常见问题解答以及附录等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
标准配置
* ＲＤ４０００Ｒｘ接收机一台 * ＲＤ４０００Ｔ１０发射机一台 * 标准信号夹钳一个 * 直连导线一条 * 仪器包一个 * 说明书一套
北京天创时代检测设备公司 咨询热线：０１０－８２５６３５１１ 上网查询：ｗｗｗ．１７１８．ｃｏｍ．ｃｎ
ＲＤ４０００Ｔ１０大功率发射机
壳体材料：耐碰撞热压塑料 外形尺寸：１８ ｘ ３５ ｘ ２３ｃｍ 重量：４．３ｋｇ（带电池） 工作温度：－ ４０℃＋ ７０℃ 感应输出：四级可调：２５％，５０％，７５％和 １００％ 电池：１２ ｘ １．５Ｖ ＬＲ２０（Ｄ）碱性电池，充电电池可选 工作模式
工作模式 ８ 千赫 ３３ 千赫 ６５ 千赫 ＬＦ ＣＤ ＦＦ
频率 ８．１９２ 赫兹 ３２．７６８ＫＨｚ ６５．５３６ＫＨｚ
６４０Ｈｚ ６４０ＫＨｚ ＋ ３２０Ｈｚ ８．１９２ＫＨｚ＋８．１９２Ｈｚ
输出方式 直连、感应 直连、感应
直连 直连 直连 直连
ＰＸＬ 型 √ √ √ √
ＲＤ４０００Ｒｘ接收机
ＲＤ４０００
地下管线探测仪
英国雷迪公司 ＲＤ４０００ 地下管线探测仪采用了世界上最先进的技术和工艺，在功能、性能和应用范围 上都远远地超越了其它所有的地下管线探测仪。是目前探测煤气、电力、电信、自来水和有线电视等 各类地下管线的最有效的仪器。ＲＤ４０００ 是世界上第一款具有互联网接入功能的地下管线探测仪。通 过互联网，可以实现在线注册、远程故障诊断、设备配置、频率下载、简单快速地实现性能升级 。
工作模式
工作模式
频率
电力
５０Ｈｚ
无线电
１４ＫＨｚ￣２６ＫＨｚ
ＬＦ
８．１９２ＫＨｚ＋８．１９２Ｈｚ
８Ｋ
８．１９２Ｈｚ
ห้องสมุดไป่ตู้
３２Ｋ
３２．７６８ＫＨｚ
６５Ｋ
６５．５３６ＫＨｚ
ＣＤ
６４０ＫＨｚ ＋ ３２０Ｈｚ
ＦＦ
８．１９２ＫＨｚ＋８．１９２Ｈｚ
用户频率
灵敏度 ２０ｍＡ ２０ｕＡ ２５０ｕＡ ２５０ｕＡ ３０ｕＡ ２０ｕＡ 可选 ５００ｕＡ ２Ｍ Ω 可扩展到 １６ 种探测频率
ＰＤＬ 型 √ √ √ √ √ √
备注
可选
法、７０ ％法；单线圈 ８０ ％法、５０ ％法。
* 万用表功能：在电缆故障查找前后测试电缆的通断性和绝缘质量。 * 兼容 ＰＣＭ 和 ＡＣＩＤ － Ｍ。 * 可选择干电池和充电电池。 * 可选择干电池和充电电池。 * 操作界面自动背衬光。 * 电流测量用于目标管线的识别。管线密集区域识别目标管线最有效的方法。
主要特点
* 互联网接入功能，在线注册、远程故障诊断、频率下载和软件升级。 * １０ 瓦大功率输出，探测距离和深度更大。 * 多达 １ ６ 种可选的探测频率，应用范围广大。 * 改进的振谐电路，感应法效果更好。 * 多种响应模式：双线圈峰值模式、垂直线圈谷值模式和单线圈模式多种深度测量方法：双线圈直读
电流方向（Ｃ Ｄ ）是雷迪公司专利技术，使用电流方向（Ｃ Ｄ ）模式在管线极其复杂的区域也可以
快速地、准确地识别目标管线，屏幕显示目标电缆上的电流方向（非目标管线管线上的回路电流的
方 向 与 目 标 管 线 相 反）。
* 故障查找（ＦＦ ）功能配合附件 Ａ 字架使用，用于直埋管线的对地绝缘故障的精确定位。 * 多种响应模式。
壳体材料：耐碰撞热压塑料
外形尺寸：６９ｘ２８ｘ１２．３ｃｍ
工作温度：－２０￣５０ ℃
重量：４ 公斤（带电池）
定位精度：深度的 ＋５％
深度测量精度：深度的 ＋５％（无干扰）
电流测量精度：实际电流的 ＋５％
深度测量范围：管线 －－５ 米；探头 －－８ 米
电池：４ｘ１．５Ｖ（ＬＲ２０）碱性电池，充电电池可选
