FDS基础知识

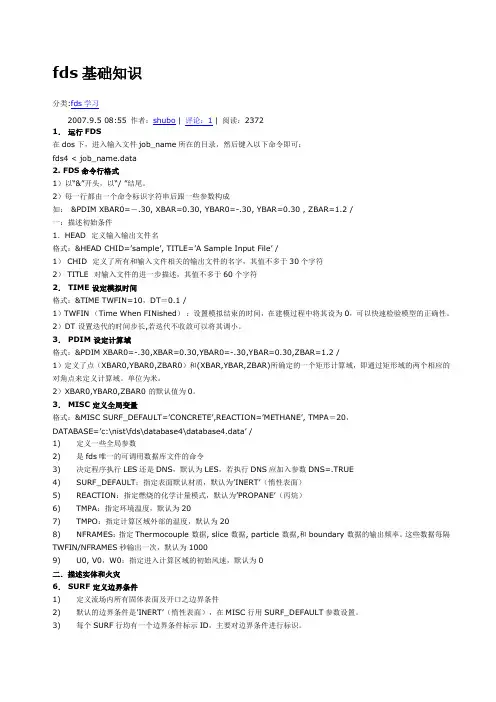

fds基础知识分类:fds学习2007.9.5 08:55 作者：shubo | 评论：1 | 阅读：23721．运行FDS在dos下，进入输入文件job_name所在的目录，然后键入以下命令即可：fds4 < job_name.data2. FDS命令行格式1）以“&”开头，以“/”结尾。
2）每一行都由一个命令标识字符串后跟一些参数构成如：&PDIM XBAR0=－.30, XBAR=0.30, YBAR0=-.30, YBAR=0.30 , ZBAR=1.2 /一：描述初始条件1．HEAD 定义输入输出文件名格式：&HEAD CHID=‟sample‟,TITLE=‟A Sample Input File‟ /1） CHID 定义了所有和输入文件相关的输出文件的名字，其值不多于30个字符2） TITLE 对输入文件的进一步描述，其值不多于60个字符2． TIME 设定模拟时间格式：&TIME TWFIN=10，DT＝0.1 /1）TWFIN （Time When FINished）：设置模拟结束的时间，在建模过程中将其设为0，可以快速检验模型的正确性。
2）DT 设置迭代的时间步长,若迭代不收敛可以将其调小。
3． PDIM 设定计算域格式：&PDIM XBAR0=-.30,XBAR=0.30,YBAR0=-.30,YBAR=0.30,ZBAR=1.2 /1）定义了点（XBAR0,YBAR0,ZBAR0）和(XBAR,YBAR,ZBAR)所确定的一个矩形计算域，即通过矩形域的两个相应的对角点来定义计算域。
单位为米。
2）XBAR0,YBAR0,ZBAR0 的默认值为0。
3． MISC 定义全局变量格式：&MISC SURF_DEFAULT=‟CONCRETE‟,REACTION=‟METHANE‟, TMPA＝20，DATABASE=‟c:\nist\fds\database4\database4.data‟ /1) 定义一些全局参数2) 是fds唯一的可调用数据库文件的命令3) 决定程序执行LES还是DNS，默认为LES，若执行DNS应加入参数DNS=.TRUE4) SURF_DEFAULT：指定表面默认材质，默认为‟INERT‟（惰性表面）5) REACTION：指定燃烧的化学计量模式，默认为‟PROPANE‟（丙烷）6) TMPA：指定环境温度，默认为207) TMPO：指定计算区域外部的温度，默认为208) NFRAMES：指定Thermocouple 数据, slice 数据, particle 数据,和boundary 数据的输出频率。
FDS 课程PPT (2.0)
o 纯文本文件，扩展名任意，推荐job_name.fds o 场景文件由描述场景的一系列命令组成，命令由 一个或多个参数组成，不区分大小写 o 每个命令由符号“&”开头，由符号“/”结尾，符 号外边为注释。每个命令可占一行或多行
o 参数按照Fortran语法，可为整数、浮点数、字符串和 逻辑值（.TRUE.和.FALSE.） o 命令各参数及参数值间可用空格或逗号隔开 o 由命令HEAD开头，命令TAIL结束。文件中的其他命令 一般无先后次序之分
o FDS4~：单步反应
o FDS5：多步反应
Fire Dynamics Simulator (FDS)
• 燃烧模型
o 有限化学反应速率模型(DNS)
• 研究火灾过程中污染物和有毒、有害组分的产生状况，则需要 引入包含相应物质产生机理和产生速率的有限化学反应模型。
C H Cx H y O O2 CO CO2 H O H2O
• 火灾动力学模拟软件
o 包括DNS和LES两种湍流处理方法
• FDS历史：
o o o o o 2000，第一版 2001，第二版 2002，第三版 2004，第四版 2007，第五版
Fire Dynamics Simulator (FDS)
• FDS 的官方网站 /fds/index.html
Fire Dynamics Simulator (FDS)
FDS假设：
o 低速流动：小于0.3马赫 o 矩形网格 o 指定热释放速率：此时计算精度80%~90% o 燃烧模型：混合分数模型，适合于燃料控制型 火灾， 通风控制型火灾计算精度不高 o 辐射模型：有限容积法求解辐射方程RTE，远 距离辐射计算精度较差
o XB参数设置矩形区域范围，单位m 采用MESH命令设置的区域为一封闭区域 o IJK参数设置x轴、y轴和z轴的网格个数 y轴和z轴网格的数值推荐为2l3m5n，不强制要求
