最常用轴承型号尺寸
轴承的规格型号和尺寸
轴承的规格型号和尺寸
轴承是机械设备中一种重要的零部件，它主要用于转动部件的旋转支撑和传递载荷，使机械设备能够正常运转。
因此，轴承的规格及其尺寸型号对机械设备的性能、精度以及使用寿命都具有重要的意义。
首先，轴承的规格型号与尺寸主要分为塑料轴承、金属轴承、滚珠轴承和调心滚珠轴承四种。
其中，塑料轴承主要由塑料和PTFE材
料制成，具有质轻，磨耗小，耐腐蚀，价格低廉等优点，适用于低速、低载荷的场合。
而金属轴承结构紧凑，动静程度高，耐磨性能也十分优异，适用于高速和高载荷的场合。
另外，滚珠轴承具有极高的转动精度和静态精度，耐磨性能好，具有可靠的耐热、耐腐蚀和耐冲击的特点，而调心滚珠轴承除具有滚珠轴承的优点外，还能够抵抗速度变化和内部负荷变化，是轴承范畴中性能优越的优化产品。
此外，轴承的尺寸型号也有多种类型。
一般情况下，轴承可分为标准型、特殊型和专用型三种。
其中，标准型是指按照国家标准制定的轴承尺寸，具有规范形状、质量上乘，是机械设备中最常用的轴承；特殊型是按照用户特殊要求设计的轴承尺寸，用于一些特殊的机械设备；专用型是按照厂家自己的要求定制的轴承尺寸，以满足特定产品的特殊需求。
以上，就是轴承的规格型号和尺寸，轴承在机械设备中有着重要的作用，是决定机械设备性能和使用寿命的关键因素。
因此，在选择轴承时，一定要根据自己的实际情况，合理选择合适的规格型号和尺寸，以保证机械设备的正常运行和使用寿命。
轴承分类型号及尺寸
代号
轴承类型
代号
轴承类型
新
旧
新
旧
0
6
双列角接触球轴承
6
0
深沟球轴承
1
1
调心球轴承
7
6
角接触球轴承
2
3
调心滚子轴承
8
9
推力圆柱滚子轴承
2
9
推力调心滚子轴承
N
2
圆柱滚子轴承 双列或多列用字母NN表示
3
7
圆锥滚子轴承
4
0
双列深沟球轴承
U
0
外球面球轴承
5
8
推力球轴承
QJ
6
四点接触球轴承
2）轴承的公差等级分为2级、4级、5级、6级、6X级和0级，共6个级别，依次由高级到低级，其代号分别为／PZ、／P4、／P5、／P6、／P6X和／PO。公差等级中， 6X级仅适用于圆锥滚子轴承； 0级为普通级，在轮承代号中不标出。。
3）常用的轴承径向游隙系列分为1组、2组、0组、3组、4组和5组，共6个组别，径向游隙依次由小到大。o组游隙是常用的游隙组别，在轴承代号中不标出，其余的游隙组别在轴承代号中分别用／CI、／CZ、／C3、／C4、／CS表示。
深沟球轴承（单、双列）
向心球轴承角接触球轴承（单、双列）
四点接触球轴承
调心球轴承
向
心圆柱滚子轴承（单、双、四列）
轴向心滚子轴承圆锥滚子轴承（单、双、四列）
滚承滚针轴承（单、双列）
动调心滚子轴承
轴
承推力球轴承推力球轴承（单、双列）
推力角接触球轴承（单、双向）
推
力推力圆柱滚子轴承
轴推力滚子轴承推力圆锥滚子轴承
常用轴承型 尺寸
6300系列
轴承6300 内径10 外径35 宽10 轴承6301 内径12 外径37 宽12 轴承6302 内径15 外径42 宽13 轴承6303 内径17 外径47 宽14 轴承6304 内径20 外径52 宽15 轴承6305 内径25 外径62 宽17 轴承6306 内径30 外径72 宽19 轴承6307 内径35 外径80 宽21 轴承6308 内径40 外径90 宽23 轴承6309 内径45 外径100 宽25 轴承6310 内径
轴承624 内径4 外径13 宽5 轴承625 内径5 外径16 宽5 轴承626 内径6 外径19 宽6 轴承627 内径7 外径22 宽7 轴承628 内径8 外径24 宽8 轴承629 内径9 外径26 宽8 轴承6200 内径10 外径30 宽9 轴承6201 内径12 外径32 宽10 轴承6202 内径15 外径35 宽11 轴承6203 内径17 外径40 宽12 轴承6204 内径20 外径47 宽14 轴承6205 内径25 外径52 宽15 轴承6206 内径30 外径62 宽16 轴承6207 内径35 外径72 宽17 轴承6208 内径40 外径80 宽18 轴承6209 内径45 外径85 宽19 轴承6210 内径50 外径90 宽20 轴承6211 内径55 外径100 宽21 轴承6212 内径60 外径110 宽22
常用轴承型号尺寸
6000系列
轴承606 内径6 外径17 宽6 轴承607 内径7 外径19 宽6 轴承608 内径8 外径22 宽7 轴承609 内径9 外径24 宽7 轴承6000 内径10 外径26 宽8 轴承6001 内径12 外径28 宽8 轴承6002 内径15 外径32 宽9 轴承6003 内径17 外径35 宽10 轴承6004 内径20 外径42 宽12 轴承6005 内径25 外径47 宽12 轴承6006 内径30 外径55 宽13 轴承6007 内径35 外径62 宽14 轴承6008 内径40 外径68 宽15 轴承6009 内径45 外径75 宽16 轴承6010 内径50 外径80 宽16 轴承6011 内径55 外径90 宽18 轴承6012 内径60 外径95 宽18

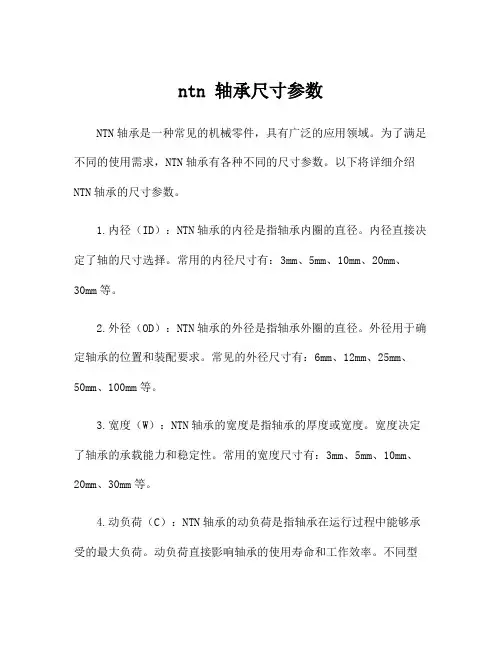

ntn 轴承尺寸参数
ntn 轴承尺寸参数NTN轴承是一种常见的机械零件，具有广泛的应用领域。
为了满足不同的使用需求，NTN轴承有各种不同的尺寸参数。
以下将详细介绍NTN轴承的尺寸参数。
1.内径（ID）：NTN轴承的内径是指轴承内圈的直径。
内径直接决定了轴的尺寸选择。
常用的内径尺寸有：3mm、5mm、10mm、20mm、30mm等。
2.外径（OD）：NTN轴承的外径是指轴承外圈的直径。
外径用于确定轴承的位置和装配要求。
常见的外径尺寸有：6mm、12mm、25mm、50mm、100mm等。
3.宽度（W）：NTN轴承的宽度是指轴承的厚度或宽度。
宽度决定了轴承的承载能力和稳定性。
常用的宽度尺寸有：3mm、5mm、10mm、20mm、30mm等。
4.动负荷（C）：NTN轴承的动负荷是指轴承在运行过程中能够承受的最大负荷。
动负荷直接影响轴承的使用寿命和工作效率。
不同型号的NTN轴承具有不同的动负荷能力，在选用时需根据具体应用需求进行选择。
5.静负荷（Co）：NTN轴承的静负荷是指轴承在停止运转状态下能够承受的最大负荷。
静负荷用于确定轴承的静态稳定性和耐久性。
与动负荷一样，不同型号的NTN轴承具有不同的静负荷能力。
6.转速（n）：NTN轴承的转速是指轴承在运转状况下的自转速度。
转速决定了轴承的工作效率和稳定性，对于高速运转的机械设备尤为重要。
转速的单位通常为转每分钟（rpm）。
7.极限转速（G）：NTN轴承的极限转速是指轴承能够承受的最大转速。
极限转速与轴承的结构和材料有关，高级别的轴承能够承受更高的转速。
8.轴承盖片尺寸（B）：轴承盖片是安装在轴承外圈上的保护设备，用于防止灰尘、水和杂质进入轴承内部。
轴承盖片有不同的尺寸，通常与轴承的外径相对应。
9.移位量（s）：NTN轴承的移位量是指轴承在运行过程中能够承受的径向和轴向位移。
移位量决定了轴承的适用范围和工作条件。
10.几何形状：NTN轴承的几何形状包括直径、半径、形状等。
不同的几何形状决定了轴承的安装方式和位置。
常用轴承尺寸
轴承629 内径9外径26 宽8
轴承6200 内径10外径30 宽9
轴承6201 内径12外径32 宽10
轴承6202 内径15外径35 宽11
轴承6203 内径17外径40 宽12
轴承6204 内径20外径47 宽14
轴承6205 内径25外径52 宽15
轴承6206 内径30外径62 宽16
轴承6207 内径35外径72 宽17
轴承6208 内径40外径80 宽18
轴承6209 内径45外径85 宽19
轴承6210 内径50外径90 宽20
轴承6211 内径55外径100 宽21
轴承6212 内径60外径110 宽22
6000系列
轴承606 内径6外径17 宽6
轴承607 内径7外径19 宽6
轴承608 内径8外径22 宽7
轴承609 内径9外径24 宽7
轴承6000 内径10外径26 宽8
轴承6001 内径12外径28 宽8
轴承6002 内径15外径32 宽9
轴承6010 内径50外径80 宽16
轴承6011 内径55外径90 宽18
轴承6012 内径60外径95 宽18
6200系列
轴承624 内径4外径13 宽5
轴承625 内径5外径16 宽5
轴承626 内径6外径19 宽6
轴承627 内径7外径22 宽7
6300系列
轴承6300 内径10外径35 宽10
轴承6301 内径12外径37 宽12
轴承6302 内径15外径42 宽13
轴承6303 内径17外径47 宽1轴承6305 内径25外径62 宽17

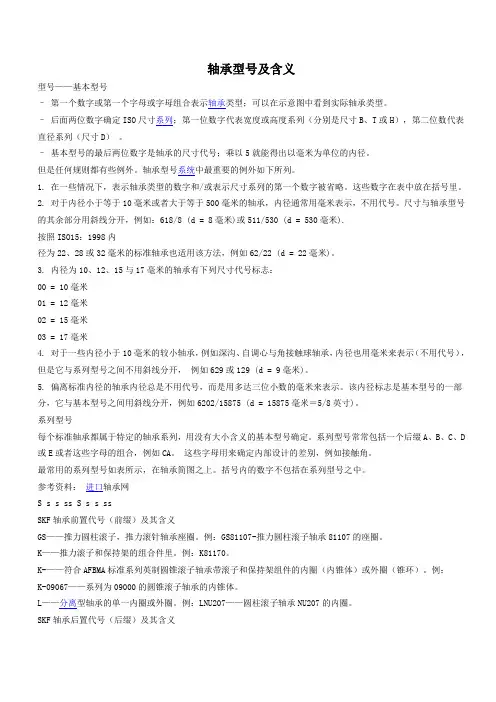

轴承型号以及含义
轴承型号及含义型号——基本型号–第一个数字或第一个字母或字母组合表示轴承类型；可以在示意图中看到实际轴承类型。
–后面两位数字确定ISO尺寸系列；第一位数字代表宽度或高度系列（分别是尺寸B、T或H），第二位数代表直径系列（尺寸D）。
–基本型号的最后两位数字是轴承的尺寸代号；乘以5就能得出以毫米为单位的内径。
但是任何规则都有些例外。
轴承型号系统中最重要的例外如下所列。
1. 在一些情况下，表示轴承类型的数字和/或表示尺寸系列的第一个数字被省略。
这些数字在表中放在括号里。
2. 对于内径小于等于10毫米或者大于等于500毫米的轴承，内径通常用毫米表示，不用代号。
尺寸与轴承型号的其余部分用斜线分开，例如：618/8 (d = 8毫米)或511/530 (d = 530毫米).按照ISO15：1998内径为22、28或32毫米的标准轴承也适用该方法，例如62/22 (d = 22毫米)。
3. 内径为10、12、15与17毫米的轴承有下列尺寸代号标志：00 = 10毫米01 = 12毫米02 = 15毫米03 = 17毫米4. 对于一些内径小于10毫米的较小轴承，例如深沟、自调心与角接触球轴承，内径也用毫米来表示（不用代号），但是它与系列型号之间不用斜线分开，例如629或129 (d = 9毫米)。
5. 偏离标准内径的轴承内径总是不用代号，而是用多达三位小数的毫米来表示。
该内径标志是基本型号的一部分，它与基本型号之间用斜线分开，例如6202/15875 (d = 15875毫米＝5/8英寸)。
系列型号每个标准轴承都属于特定的轴承系列，用没有大小含义的基本型号确定。
系列型号常常包括一个后缀A、B、C、D 或E或者这些字母的组合，例如CA。
这些字母用来确定内部设计的差别，例如接触角。
最常用的系列型号如表所示，在轴承简图之上。
括号内的数字不包括在系列型号之中。
参考资料：进口轴承网S s s ss S s s ssSKF轴承前置代号（前缀）及其含义GS——推力圆柱滚子，推力滚针轴承座圈。
常用轴承型号尺寸
6000系列
轴承606 内径6 外径17 宽6 轴承607 内径7 外径19 宽6 轴承608 内径8 外径22 宽7 轴承609 内径9 外径24 宽7 轴承6000 内径10 外径26 宽8 轴承6001 内径12 外径28 宽8 轴承6002 内径15 外径32 宽9 轴承6003 内径17 外径35 宽10 轴承6004 内径20 外径42 宽12 轴承6005 内径25 外径47 宽12 轴承6006 内径30 外径55 宽13 轴承6007 内径35 外径62 宽14 轴承6008 内径40 外径68 宽15 轴承6009 内径45 外径75 宽16 轴承6010 内径50 外径80 宽16 轴承6011 内径55 外径90 宽18 轴承6012 内径60 外径95内径4 外径13 宽5 轴承625 内径5 外径16 宽5 轴承626 内径6 外径19 宽6 轴承627 内径7 外径22 宽7 轴承628 内径8 外径24 宽8 轴承629 内径9 外径26 宽8 轴承6200 内径10 外径30 宽9 轴承6201 内径12 外径32 宽10 轴承6202 内径15 外径35 宽11 轴承6203 内径17 外径40 宽12 轴承6204 内径20 外径47 宽14 轴承6205 内径25 外径52 宽15 轴承6206 内径30 外径62 宽16 轴承6207 内径35 外径72 宽17 轴承6208 内径40 外径80 宽18 轴承6209 内径45 外径85 宽19 轴承6210 内径50 外径90 宽20 轴承6211 内径55 外径100 宽21 轴承6212 内径60 外径110 宽22
6300系列
轴承6300 内径10 外径35 宽10 轴承6301 内径12 外径37 宽12 轴承6302 内径15 外径42 宽13 轴承6303 内径17 外径47 宽14 轴承6304 内径20 外径52 宽15 轴承6305 内径25 外径62 宽17 轴承6306 内径30 外径72 宽19 轴承6307 内径35 外径80 宽21 轴承6308 内径40 外径90 宽23 轴承6309 内径45 外径100 宽25 轴承6310 内径50 外径110 宽27
最常用轴承型号尺寸
最常用轴承型号尺寸Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-199986000系列深沟球轴承型号规格表轴承代码内径d毫米 英寸 外径 D毫米 英寸 宽度 W毫米 英寸 倒角 r毫米 英寸 基本额定负荷KN 极限转速 重量 Kg/pc动负荷 C静负荷 C 0脂 r/min油r/min6000 6001 6002 6003 6004 6005 6006 6007 6008 6009 6010 6011 6012 6013 6014 6015 6016 6017 601810 .3937 12 .4724 15 .5906 17 .6693 20 .7874 25 .9843 30 35 40 45 50 55 60 65 70 75 80 85 9026 28 32 35 42 47 55 62 68 75 80 90 95 100 110 115 125 130 1408 .3150 8 .3150 9 .3543 10 .3937 12 .4724 12 .4724 13 .511814 .5512 15 .5906 16 .6299 16 .6299 18 .7087 18 .7087 18 .7087 20 .7874 20 .7874 22 .8681 22 .8681 24 .9449.012 .012 .012 .012 .024 .024 .039 .039 .039 .039 .039 .043 .043 .043 .043 .043 .043 .043 .05920000 19000 18000 17000 15000 13000 12000 10000 8000 7200 6400 5700 5000 4800 4600 4400 4300 4200 400028000 26000 24000 22000 19000 17000 15000 13000 11000 9000 7800 7000 6300 6100 5800 5600 5500 5300 51006200系列深沟球轴承规格型号表6205 6206 6207 6208 6209 6210 6211 6212 6213 6214 6215 621625 .9843303540455055606570758052627280859010011012012513014015 .590616 .629917 .669318 .708719 .748020 .787421 .826822 .866123 .905524 .944925 .984326.039.039.043.043.043.043.059.059.059.059.059.078120001000088007700680061005500500048004600440042001600013000100009200820073006600600058005600540053006300系列深沟球轴承规格型号表轴承代码内径d毫米英寸外径D毫米英寸宽度W毫米英寸倒角r毫米英寸基本额定负荷 KN 极限转速重量Kg/pc动负荷C静负荷C0脂r/min油r/min6300 6301 6302 6303 6304 6305 6306 6307 6308 6309 6310 6311 6312 6313 6314 631510 .393712 .472415 .590617 .669320 .787425 .98433035404550556065707535374247526272809010011012013014015016011 .433112 .472413 .511814 .551215 .590617 .669319 .748021 .826823 .905525 .9843272931333537.024.039.039.039.043.043.043.059.059.059.079.079.083.083.083.0831500014000130001200011000100008000680058005000440042004000390038003600210002000018000170001500013000100008000720062005500530051005000480056006400系列深沟球轴承型号规格表角接触球轴承可以同时承受径向载荷和轴向载荷,单列角接触球轴承只能承受单方向轴向载荷,因此一般都常采用成对安装。
