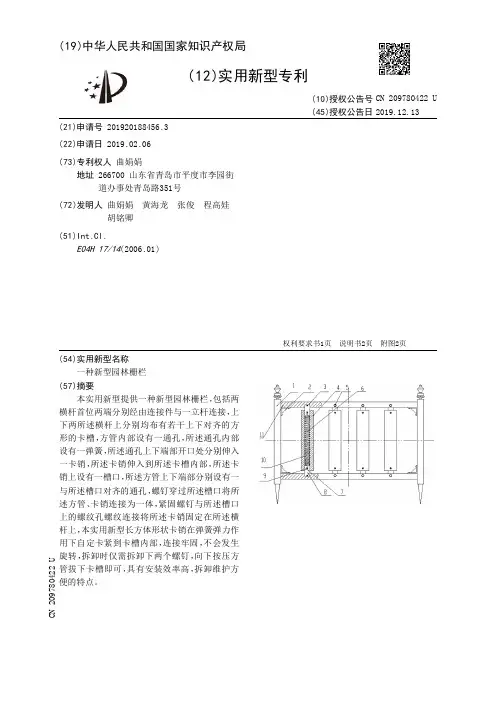

【CN209780422U】一种新型园林栅栏【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920188456.3(22)申请日 2019.02.06(73)专利权人曲娟娟地址 266700 山东省青岛市平度市李园街道办事处青岛路351号(72)发明人曲娟娟　黄海龙　张俊　程高娃　胡铭卿　(51)Int.Cl.E04H 17/14(2006.01)(54)实用新型名称一种新型园林栅栏(57)摘要本实用新型提供一种新型园林栅栏，包括两横杆首位两端分别经由连接件与一立杆连接，上下两所述横杆上分别均布有若干上下对齐的方形的卡槽，方管内部设有一通孔，所述通孔内部设有一弹簧，所述通孔上下端部开口处分别伸入一卡销，所述卡销伸入到所述卡槽内部，所述卡销上设有一槽口，所述方管上下端部分别设有一与所述槽口对齐的通孔，螺钉穿过所述槽口将所述方管、卡销连接为一体，紧固螺钉与所述槽口上的螺纹孔螺纹连接将所述卡销固定在所述横杆上，本实用新型长方体形状卡销在弹簧弹力作用下自定卡紧到卡槽内部，连接牢固，不会发生旋转，拆卸时仅需拆卸下两个螺钉，向下按压方管拔下卡槽即可，具有安装效率高，拆卸维护方便的特点。

权利要求书1页说明书2页附图2页CN 209780422 U 2019.12.13C N 209780422U权　利　要　求　书1/1页CN 209780422 U1.一种新型园林栅栏，其特征在于，包括立杆（1）、连接件（2）、卡槽（3）、方管（4）、紧固螺钉（5）、弹簧（6）、槽口（7）、卡销（8）、螺钉（9）、通孔（10）和横杆（11）；两横杆（11）首位两端分别经由连接件（2）与一立杆（1）连接，上下两所述横杆（11）上分别均布有若干上下对齐的方形的卡槽（3），方管（4）内部设有一通孔（10），所述通孔（10）内部设有一弹簧（6），所述通孔（10）上下端部开口处分别伸入一卡销（8），所述卡销（8）伸入到所述卡槽（3）内部，所述卡销（8）上设有一槽口（7），所述方管（4）上下端部分别设有一与所述槽口（7）对齐的通孔，螺钉（9）穿过所述槽口（7）将所述方管（4）、卡销（8）连接为一体，紧固螺钉（5）与所述槽口（7）上的螺纹孔螺纹连接将所述卡销（8）固定在所述横杆（11）上。

一种市政园林树木防护支架[实用新型专利]

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921631533.4(22)申请日 2019.09.28(73)专利权人京誉生态建设有限公司地址 464000 河南省信阳市潢川经济开发区潢纬七路(72)发明人文明　(74)专利代理机构北京维正专利代理有限公司11508代理人赵万凯(51)Int.Cl.A01G 17/14(2006.01)(54)实用新型名称一种市政园林树木防护支架(57)摘要本实用新型公开了一种市政园林树木防护支架，包括底座，所述底座上端左侧中部与右侧中部均固定连接有支撑柱，且两组支撑柱左端与右端分别开有凹槽，所述支撑柱前端中部均活动穿插连接有转动杆，所述转动杆前部与后部均固定连接有支撑杆，所述支撑杆的一端通过转轴活动连接在连接柱的中部，所述转动杆中部分别贯穿有定位杆且位于支撑柱左部与右部，所述连接柱的左端与右端分别固定连接有固定板，所述固定板上端均固定连接有紧固装置。

本实用新型所述的一种市政园林树木防护支架，通过在装置中设置底座，使整个装置不会因为泥土的松弛而导致支护变得松弛，通过设置紧固装置能够更好的紧固树木，提高支护效果。

权利要求书1页说明书3页附图2页CN 210959711 U 2020.07.10C N 210959711U1.一种市政园林树木防护支架，包括底座(1)，其特征在于：所述底座(1)上端左侧中部与右侧中部均固定连接有支撑柱(2)，且两组支撑柱(2)左端与右端分别开有凹槽(3)，所述支撑柱(2)左端上部与右端上部分别通过转轴活动连接有连接柱(6)，所述支撑柱(2)前端中部均活动穿插连接有转动杆(9)，所述转动杆(9)前部与后部均固定连接有支撑杆(4)，所述支撑杆(4)的一端通过转轴活动连接在连接柱(6)的中部，所述转动杆(9)中部分别贯穿有定位杆(5)且位于支撑柱(2)左部与右部，所述连接柱(6)的左端与右端分别固定连接有固定板(7)，所述固定板(7)上端均固定连接有紧固装置(8)。

一种园林用多功能栅栏[实用新型专利]

专利名称：一种园林用多功能栅栏
专利类型：实用新型专利
发明人：徐国泰,蔡勇,王军辉,巩德华,迟振宇申请号：CN201922055333.5
申请日：20191126
公开号：CN211818549U
公开日：
20201030
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种园林用多功能栅栏，包括第一垂直杆、水箱、展示板和栅栏主体，所述水箱底端的两侧均安装有插杆，所述水箱的一侧安装有连接水管，所述水箱顶端一侧的边缘处安装有水泵，且水泵的一端安装有第二导水管，第二导水管远离水泵的一端延伸至水箱内部的底端，所述水箱的顶端安装有栅栏主体，且栅栏主体的一侧安装有第二垂直杆，所述栅栏主体的另一侧安装有第一垂直杆，所述第二垂直杆的内部安装有第一导水管，所述第二垂直杆的顶端安装有喷洒装置。

本实用新型通过安装有太阳能电池板和蓄电池可以吸收太阳能，再将太阳能转化为电能存储在蓄电池中，这部分电能可以提供给水泵和单片机等电器使用。

申请人：山东科技大学
地址：266590 山东省青岛市黄岛区前湾港路579号山东科技大学机械电子工程学院
国籍：CN
更多信息请下载全文后查看。

一种林业园林绿化用保护围挡装置[实用新型专利]

专利名称：一种林业园林绿化用保护围挡装置专利类型：实用新型专利
发明人：田元奇,张娇娇,程玉梅
申请号：CN201921628954.1
申请日：20190927
公开号：CN210900634U
公开日：
20200703
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种林业园林绿化用保护围挡装置，包括底座，所述底座为中空的长方体结构，所述底座的侧面安装有第一电机，所述第一电机的输出轴插入底座的内部并连接有第一转轴，所述第一转轴的两端固定套接有第一锥齿轮，所述底座的底部贯穿有第一螺纹杆，所述第一螺纹杆通过轴承与底座转动连接。

本实用新型通过设置通风孔使装置具有透风功能，并通过锥脚和配重块加强装置稳固性，并且对防护的高度进行调节，适应不同园林的防护工作，防护效果好，减少使用成本。

申请人：田元奇
地址：733000 甘肃省武威市凉州区高坝镇小七坝村
国籍：CN
代理机构：北京成实知识产权代理有限公司
代理人：张焱
更多信息请下载全文后查看。

一种园林用护栏[实用新型专利]

专利名称：一种园林用护栏
专利类型：实用新型专利
发明人：秦胜玉
申请号：CN201820442485.3申请日：20180330
公开号：CN208073115U
公开日：
20181109
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种园林用护栏，包括立柱、横杆、挡板、加强柱、缩涨杆，所述立柱上开设有供横杆安装的凹槽，横杆安装在两个立柱之间，立柱的底部安装有缩涨杆，所述缩涨杆包括底板、第一筒体、第二筒体、第二弹簧，底板通过螺钉固定在地面上，第一筒体焊接在底板上，第二筒体安装在第一筒体内，第二筒体内安装有第二弹簧，所述立柱的上部为中空设计，立柱的空腔内安装有第一永磁铁，第一永磁铁与螺杆连接，螺杆贯穿立柱的顶部，所述横杆上开设有放置槽，放置槽内粘结有第二永磁铁，加强柱上下两端均与横杆榫卯连接，加强柱上焊接有第一弹簧，第一弹簧的自由端与挡板连接。

本实用新型设计合理；缩涨杆的设计能在护栏缺失时对人员及时提醒。

申请人：秦胜玉
地址：271100 山东省莱芜市园林管理局
国籍：CN
更多信息请下载全文后查看。

一种园林护栏[实用新型专利]

专利名称：一种园林护栏
专利类型：实用新型专利
发明人：蔡国华
申请号：CN201520678955.2申请日：20150903
公开号：CN204920449U
公开日：
20151230
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种园林护栏，其技术方案要点是一种园林护栏，包括竖栏与固定在竖栏上的横栏，其特征在于，所述竖栏上设有至少一个的翻转机构，所述翻转机构包括锁紧装置与将所述竖栏分为上竖栏与下竖栏的切面，相邻所述竖栏上的切面置于同一平面，所述上竖栏与下竖栏之间设有合页，所述锁紧装置包括固定条块与锁块，该固定条块开设有凹槽并铰接于上竖栏，所述锁块固定于下竖栏并可插接于凹槽。

通过翻转机构的合页实现竖栏的翻转，使竖栏的高度降低，便于园林工作者对植物进行修剪，使园林工作者的疲劳强度降低，提高了园林工作者修剪植物的效率。

申请人：浙江光大建设集团有限公司
地址：311100 浙江省杭州市余杭区南苑街道藕花洲大街27号供水大厦二楼
国籍：CN
更多信息请下载全文后查看。

一种园林用树木护栏[实用新型专利]

专利名称：一种园林用树木护栏专利类型：实用新型专利
发明人：卓少勿,罗朝莲
申请号：CN202020300720.0申请日：20200312
公开号：CN212660717U
公开日：
20210309
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种园林用树木护栏，涉及园林技术领域，包括护栏本体，护栏本体的左侧壁固定连接有固定板一，护栏本体的右侧壁固定连接有固定板二，固定板一的底面固定连接有卡块，卡块的内部开设有螺纹孔，固定板二的上表面开设有卡槽。

该园林用树木护栏通过设置护栏本体、固定板一和固定板二，可以使护栏本体与护栏本体之间相连接，从而可以将树木包围在护栏本体的内部，设置卡块、螺纹孔、卡槽和螺栓，可以将固定板一和固定板二进行固定，从而可以增强护栏本体与护栏本体之间的稳定性，通过设置弹簧和弧形夹持板，可以对树木进行夹持，减小树木的晃动，且当树木长粗时，不会使树木的生长受到限制，从而可以更好地保护树木的生长。

申请人：罗朝莲
地址：511356 广东省广州市增城区新塘镇永和新七路299号
国籍：CN
代理机构：深圳市创富知识产权代理有限公司
代理人：尹丽华
更多信息请下载全文后查看。

【CN210032885U】一种结构牢固的园林栅栏【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920604869.5(22)申请日 2019.04.29(73)专利权人嘉善禹乔园林绿化工程有限公司地址 314112 浙江省嘉兴市嘉善县惠民街道鑫达路9号1号楼二楼207室(72)发明人朱金荣　(51)Int.Cl.E04H 17/14(2006.01)E04H 17/20(2006.01)E04H 17/22(2006.01)(54)实用新型名称一种结构牢固的园林栅栏(57)摘要本实用新型涉及一种结构牢固的园林栅栏，其包括两根立柱、固定连接于两根立柱之间且相互平行的上横杆和下横杆和若干跟固定于上横杆和下横杆之间的竖杆，其特征在于：所述下横杆上端面设有若干个中空卡套，所述卡套平行两侧面开设有卡套槽，所述卡套内侧底面固定连接有强力弹簧，所述竖杆底部设有与卡套槽相配合的V型弹性固定扣，所属竖杆外侧壁开设有弹簧槽，所述弹簧槽内设有弹性连接的弹性件，所述竖杆滑动套设有套环，所述套环侧壁开设有供弹性件卡嵌的卡孔，当弹性件卡合与卡孔时，所述套环上端面抵触与上横杆的下端面。

本实用新型具有安装便捷的效果。

权利要求书1页说明书3页附图5页CN 210032885 U 2020.02.07C N 210032885U权　利　要　求　书1/1页CN 210032885 U1.一种结构牢固的园林栅栏，包括两根立柱（1）、固定连接于两根立柱（1）之间且相互平行的上横杆（2）和下横杆（3）、若干根垂直连接于上横杆（2）和下横杆（3）之间的竖杆（4），其特征在于：所述下横杆（3）上端面设有若干个中空卡套（7），所述卡套（7）平行两侧面开设有卡套槽（71），所述卡套（7）内侧底面固定连接有强力弹簧（73），所述竖杆（4）底部设有与卡套槽（71）相配合的V型弹性固定扣（46），所述竖杆（4）外侧壁开设有弹簧槽（41），所述弹簧槽（41）内设有弹性连接的弹性件（44），所述竖杆（4）滑动套设有套环（8），所述套环（8）侧壁开设有供弹性件（44）卡嵌的卡孔（81），当弹性件（44）卡合与卡孔（81）时，所述套环（8）上端面抵触与上横杆（2）的下端面。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

25-02
(10)授权公告号 CN 305442106 S (45)授权公告日 2019.11.15
( 54 )使用外观设计的产品名称园林护栏
图片或照片 8 幅简要说明 1 页
CN 305442106 S
立体图1
CN 305442106 S
外观设计图片或照片
1/1 页
主视图
俯视图
后视图
仰视图
( 19 )中华人民共和国国家知识产权局
( 12 )外观设计专利
(21)申请号 201930119675 .1 (22)申请日 2019 .03 .21 (73)专利权人惠安闽居机械有限公司
地址 362000 福建省泉州市惠安县紫山镇顶赤涂村委会北350米2号店
(72)设计人董春珠 (51)LOC(12)Cl .
左视图
立体图1
右视图
立体图2
2
CN 305442106 S
简要说明
ቤተ መጻሕፍቲ ባይዱ1/1 页
1．本外观设计产品的名称：园林护栏。 2 ．本外观设计产品的用途：本外观设计产品用于美化点缀景观园林，并防护园林里的人、植物和建筑。 3．本外观设计产品的设计要点：产品的形状。 4．最能表明本外观设计设计要点的图片或照片：立体图1。
